VALIGETTA FOTOVOLTAICA PORTATILE MOD. "A1"

(CON BATTERIA INCORPORATA)





_________________________________________________



Questa valigetta fotovoltaica portatile con batteria incorporata (12Volt - 18Ah), consente di avere una fonte ed una riserva minima di energia elettrica, nelle zone non elettrificate, oppure in caso di blackout.

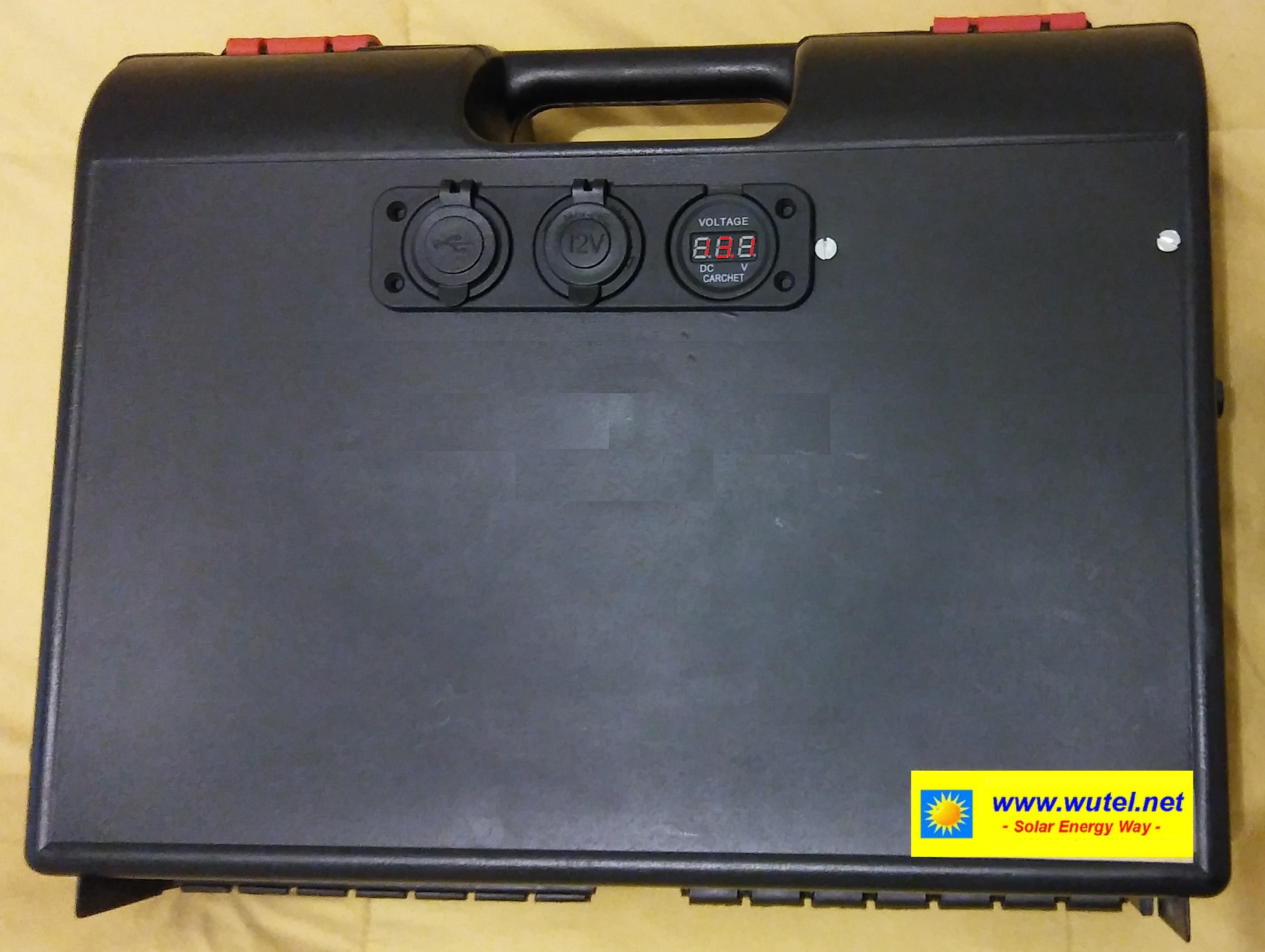

A1 fronte

I principali utilizzi di questa unitÓ portatile di energia, sono infatti ad esempio quelli di:

  • ricaricare batterie a 12Volt (tipo AGM, GEL o "acido libero" per auto);

  • accendere lampadine o faretti LED per l'illuminazione serale/notturna:

  • alimentare computer portatili (con apposito alimentatore opzionale);

  • ricaricare le batterie di telefoni cellulari, smartphone, tablet, radio AM/FM, GPS, telefoni satellitari, ricetrasmittenti, ecc.;

  • alimentare e ricaricare le batterie di apparecchiature elettroniche USB.

  • fornire immediata energia elettrica in caso di emergenza (blackout della rete elettrica, guasti all'impianto elettrico, ausilio alla Protezione Civile).





Principali VANTAGGI della valigetta "A1":



spunta ok completamente cablata e pronta all'uso.



 spunta ok dotata di connettori ad innesto rapido.



 spunta ok non necessita di attrezzi o utensili per l'installazione e l'uso.



spunta ok di facile,intuitivo e immediato utilizzo.



spunta ok funziona con tutti i tipi di batterie al Pb (AGM, GEL, acido libero).



spunta ok funziona con pannelli fotovoltaici mono/policristallini da 10 a 150W.









FUNZIONAMENTO:



Per iniziare la ricarica solare della batteria interna alla valigetta

(o di quella esterna, opzionale, se presente) Ŕ necessario collegare, tramite l'apposito connettore, il pannello fotovoltaico.

pannello 20W





La valigetta Ŕ dotata di tre prese 5Volt USB (2 esterne e 1 interna) e di una presa, tipo auto, a 12Volt. Il controllo dello stato di carica della batteria interna (o di quella esterna, se presente), avviene tramite il voltmetro luminoso a LED a cifre digitali.

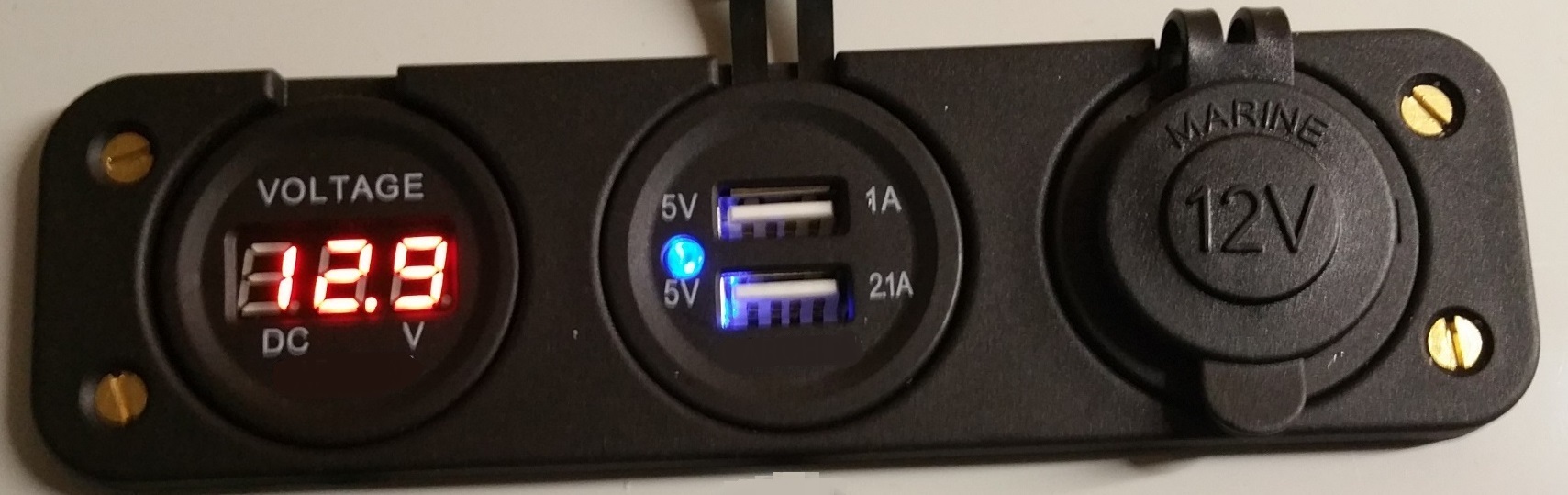

prese e voltmetro




In dettaglio, la valigetta fotovoltaica Ŕ composta dai seguenti componenti:



- valigetta in plastica di dimensioni 40 x 12 x 31,5 cm ;

- batteria interna da 18Ah/12Volt (tipo AGM);

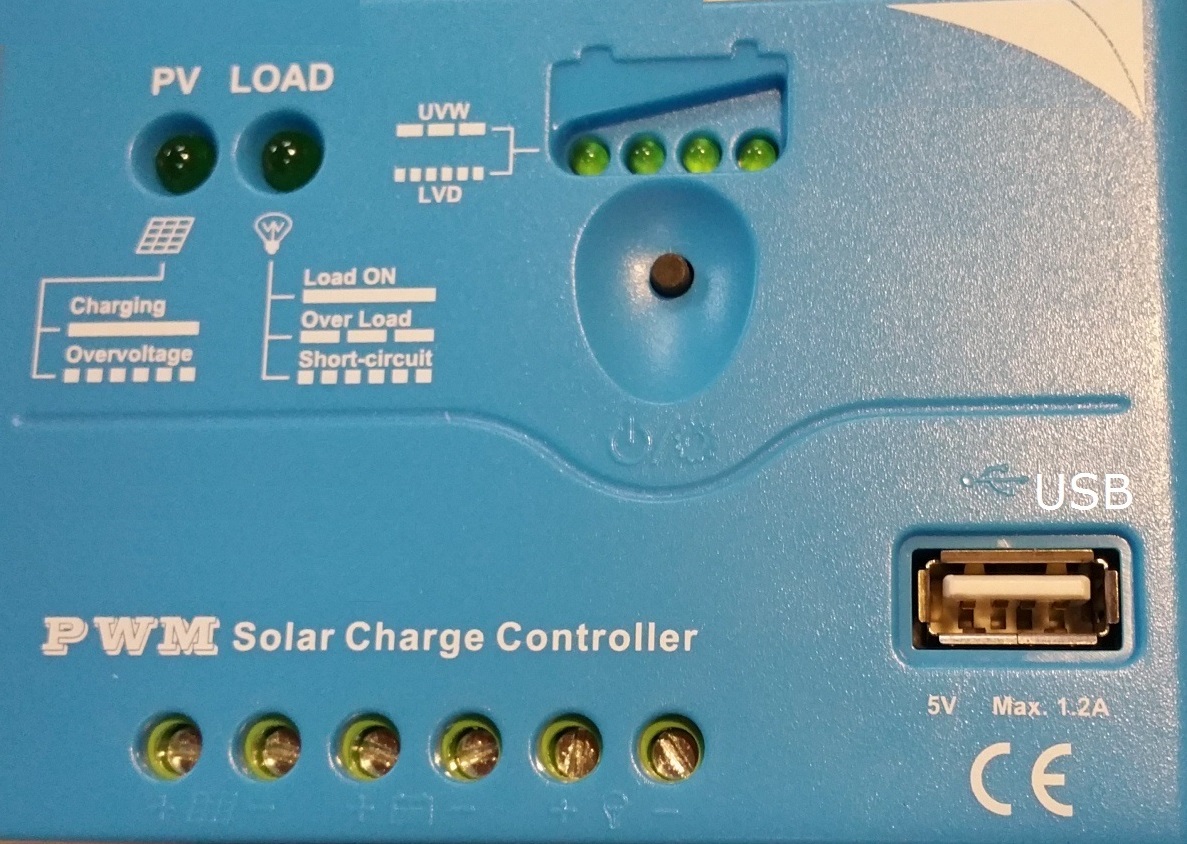

- regolatore di carica (tipo PWM) da 10Ampere, con presa USB incorporata;

- voltmetro digitale a LED, che indica il valore della tensione di batteria;

- doppia presa USB (5Volt);

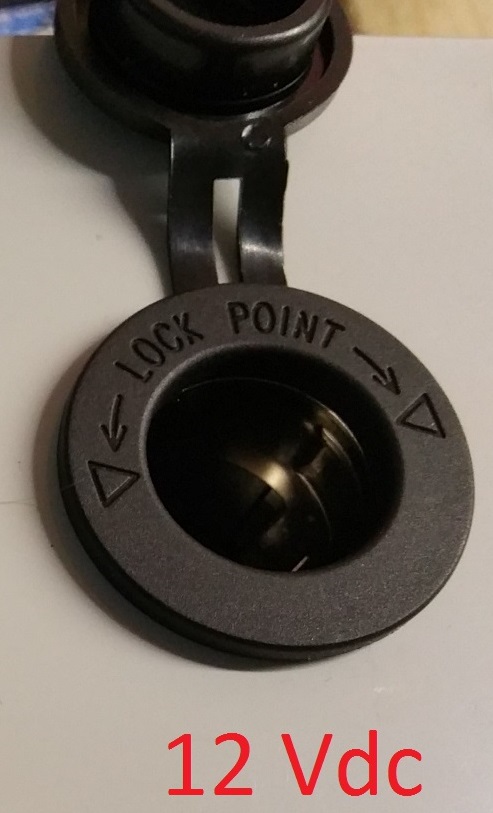

- presa 12Volt (tipo accendino auto);

- lampadina LED 5Volt USB;

- connettore per il collegamento del pannello fotovoltaico;

- connettore per il collegamento dell'eventuale batteria esterna;

- deviatore manuale di selezione batteria (interna/esterna);

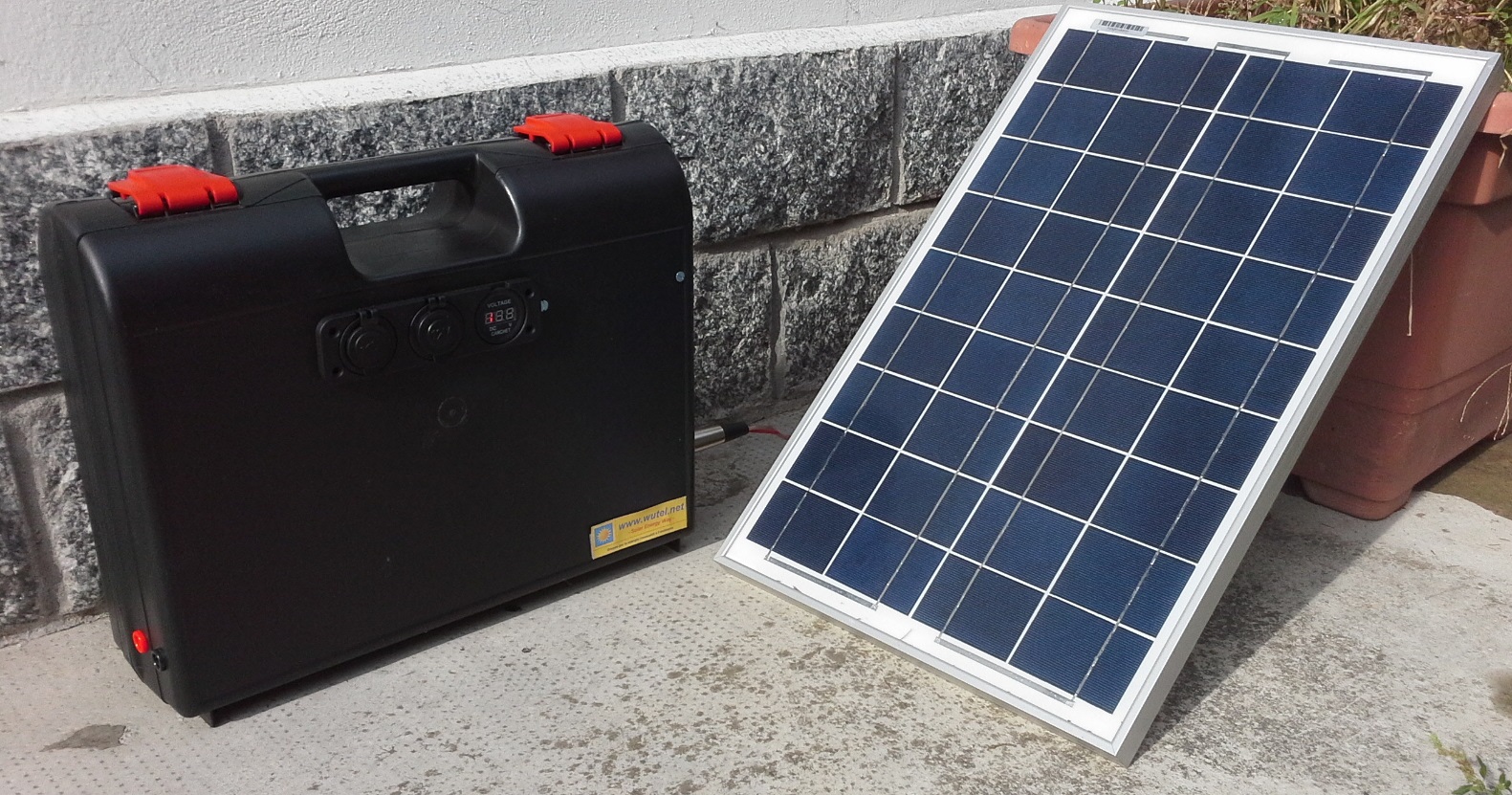

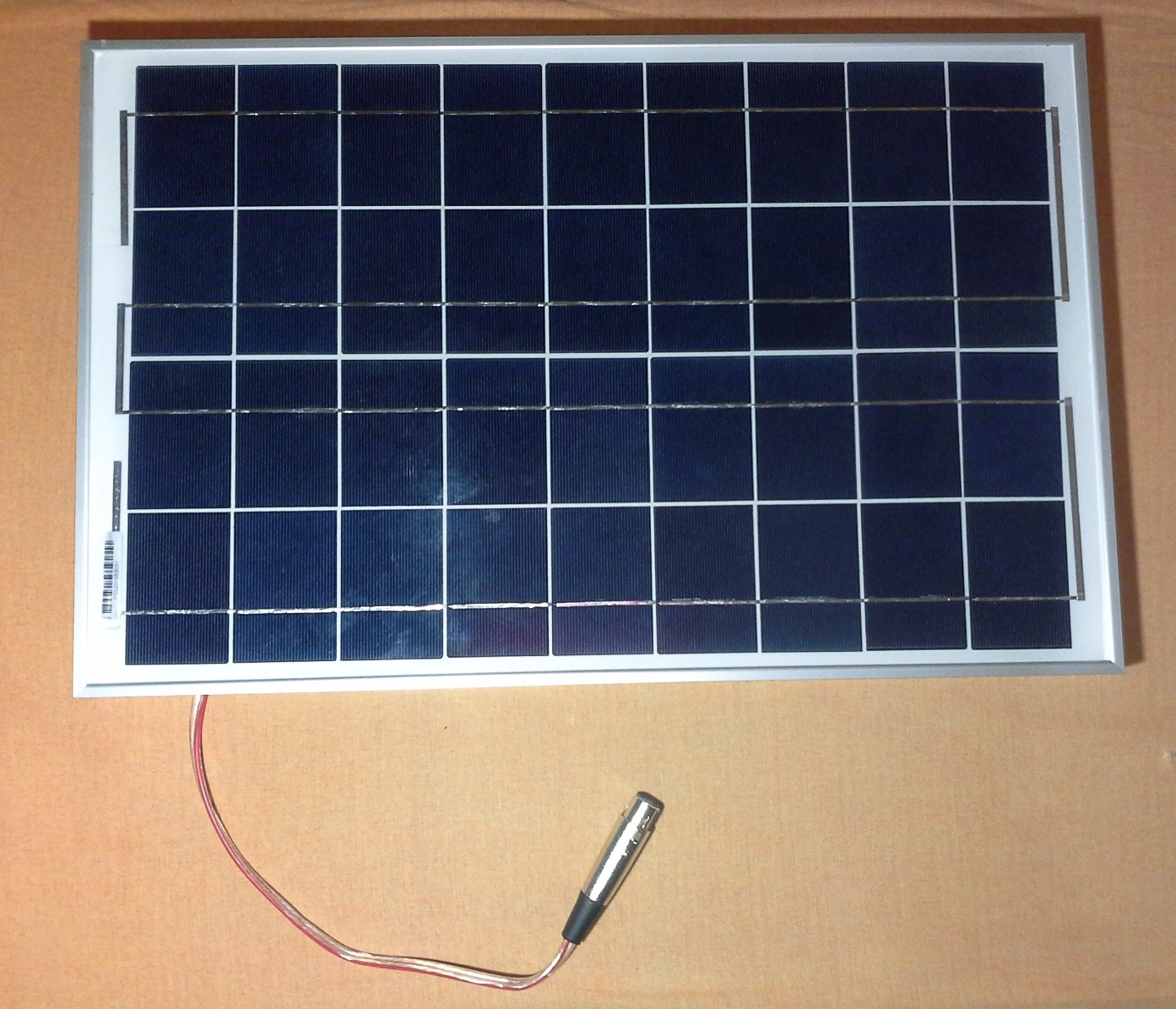

- pannello fotovoltaico da 20Watt di potenza, con cavo da 2 metri (prolungabile);

          (dimensioni pannello 20Watt: 47 x 34,5 x 2,5cm - Peso: 2,5Kg)

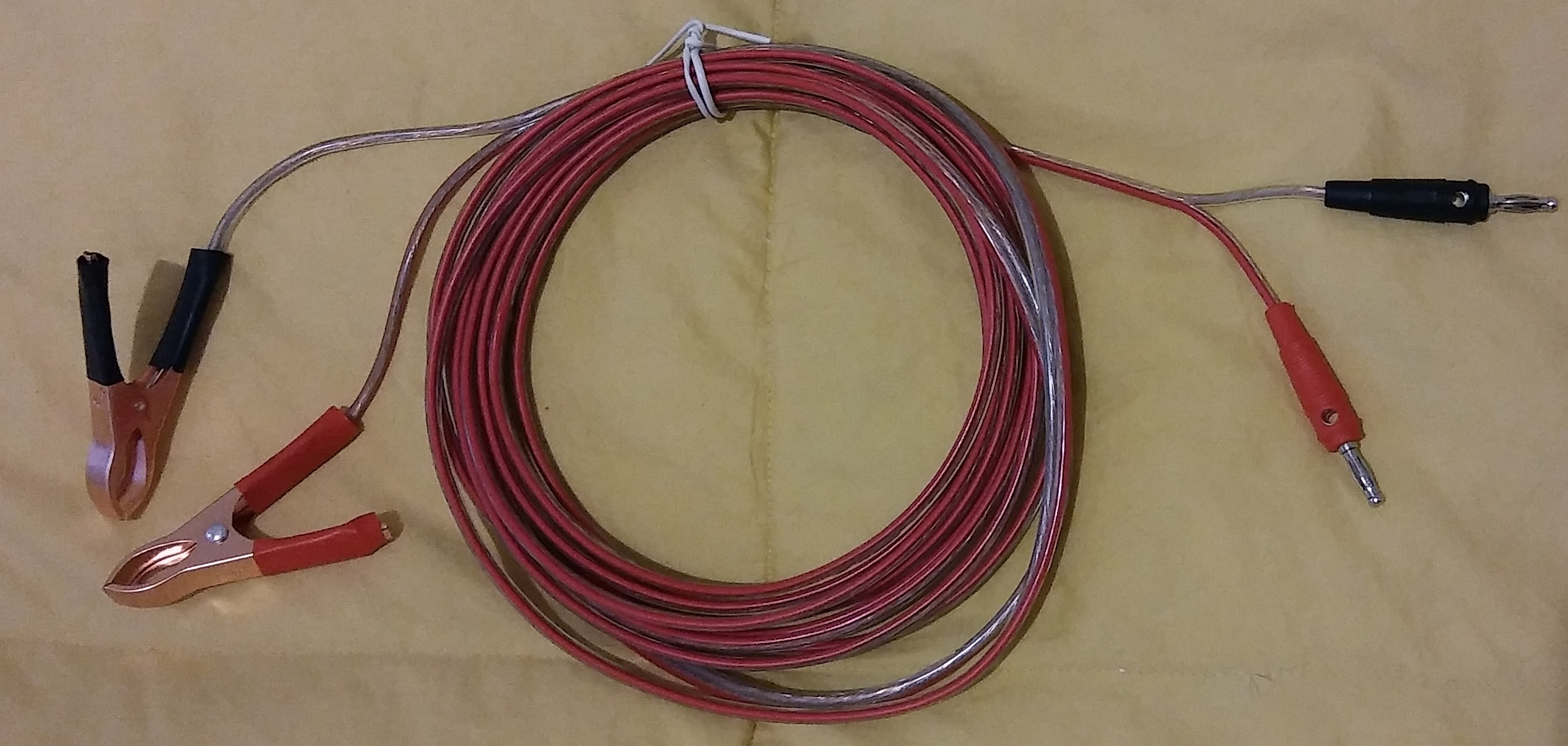

- cavetto da 2 metri (con connettori e pinze), per il collegamento dell'eventuale batteria esterna;

- fusibile di protezione interno da 10Ampere


Peso valigetta:  7 Kg. circa



Tabella indicativa di esempio delle utenze collegabili singolarmente, con la batteria interna da 18Ah carica al 100%



Computer portatile



4-5 ore circa (in base al modello)

Tablet



pi¨ di una ricarica completa

Lampadina LED USB



14 ore circa

Radio C.B. (in ricezione)



6 ore circa

Lampadina LED da 5Watt



12 ore circa

Faretto LED da 10Watt



6 ore circa

Faretto LED da 20Watt



3 ore circa

Smartphone



pi¨ di una ricarica completa


Se le apparecchiature da alimentare funzionano invece a 220/230Volt, occorre collegare un inverter esterno (opzionale), di potenza (Watt) adeguata al consumo delle apparecchiature stesse.


Per utilizzare l'inverter, Ŕ sempre raccomandato collegare alla valigetta una batteria esterna, di capacitÓ adeguata alla potenza dell'inverter.

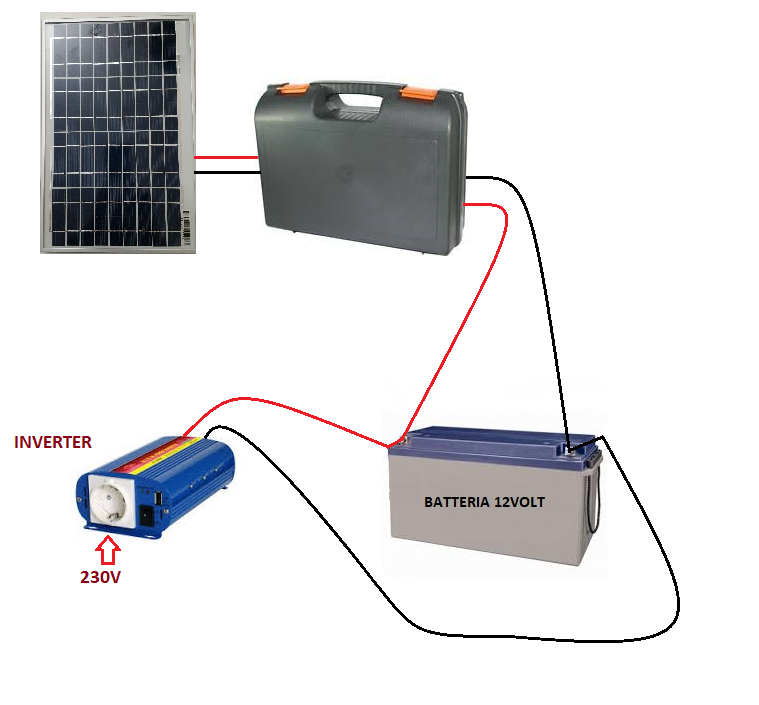

collegamento inverter



     La valigetta Ŕ progettata per poter funzionare con pannelli fotovoltaici di tipo mono/policristallini da 10Watt a 160Watt di potenza e batterie al piombo di tipo AGM, GEL o ACIDO LIBERO (selezionabili tramite il regolatore di carica), di capacitÓ compresa tra 9Ah e 150Ah. La valigetta ha come dotazione base un pannello da 20Watt ed una batteria interna tipo "AGM" da 18Ah.

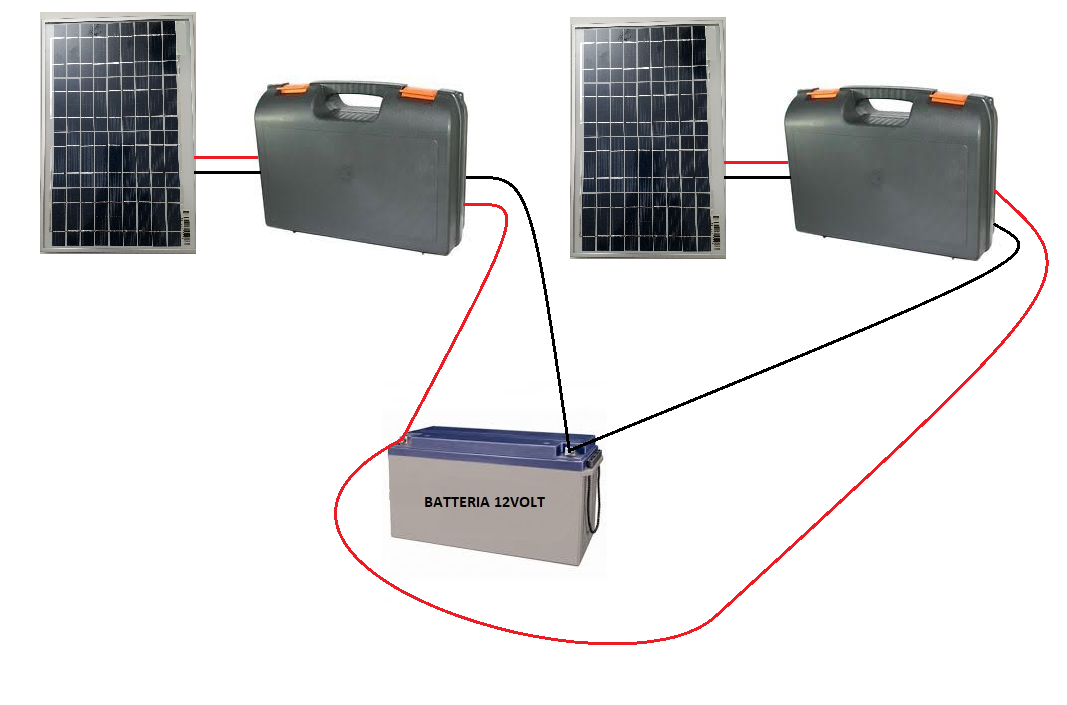

     Per la ricarica di una batteria esterna di capacitÓ elevata (anche maggiore di 150Ah), Ŕ possibile collegare pi¨ valigette in parallelo tra di loro, tramite il cavetto esterno fornito in dotazione, in modo da sommare la potenza complessiva dei pannelli fotovoltaici collegati alle singole valigette.

valigette in parallelo











     In caso ci fosse la necessitÓ di avere ulteriori due prese in uscita a 5Volt USB, Ŕ possibile inserire nella presa 12Volt l'adattatore (opzionale) qui sotto indicato:

            adattatore USB

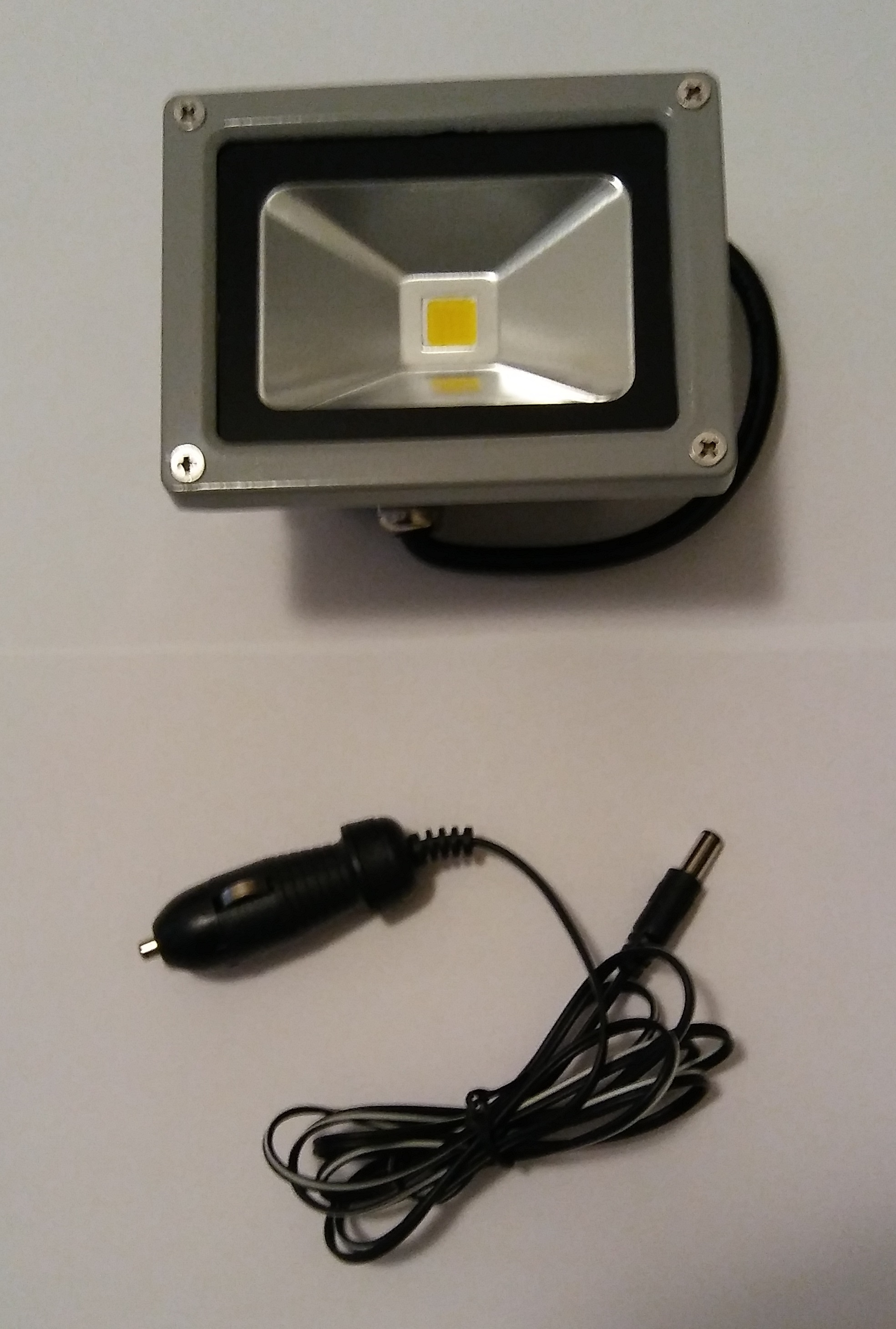

     Mentre, nel caso ci fosse la necessitÓ di avere maggiore intensitÓ di luce per l'illuminazione serale/notturna, Ŕ possibile collegare faretti LED (opzionali) a 12Volt da 10Watt, con involucro a tenuta stagna "IP54":

faretto 10W

    ____________________________________________



       Nelle successive foto, si possono vedere alcune applicazioni di utilizzo della valigetta:

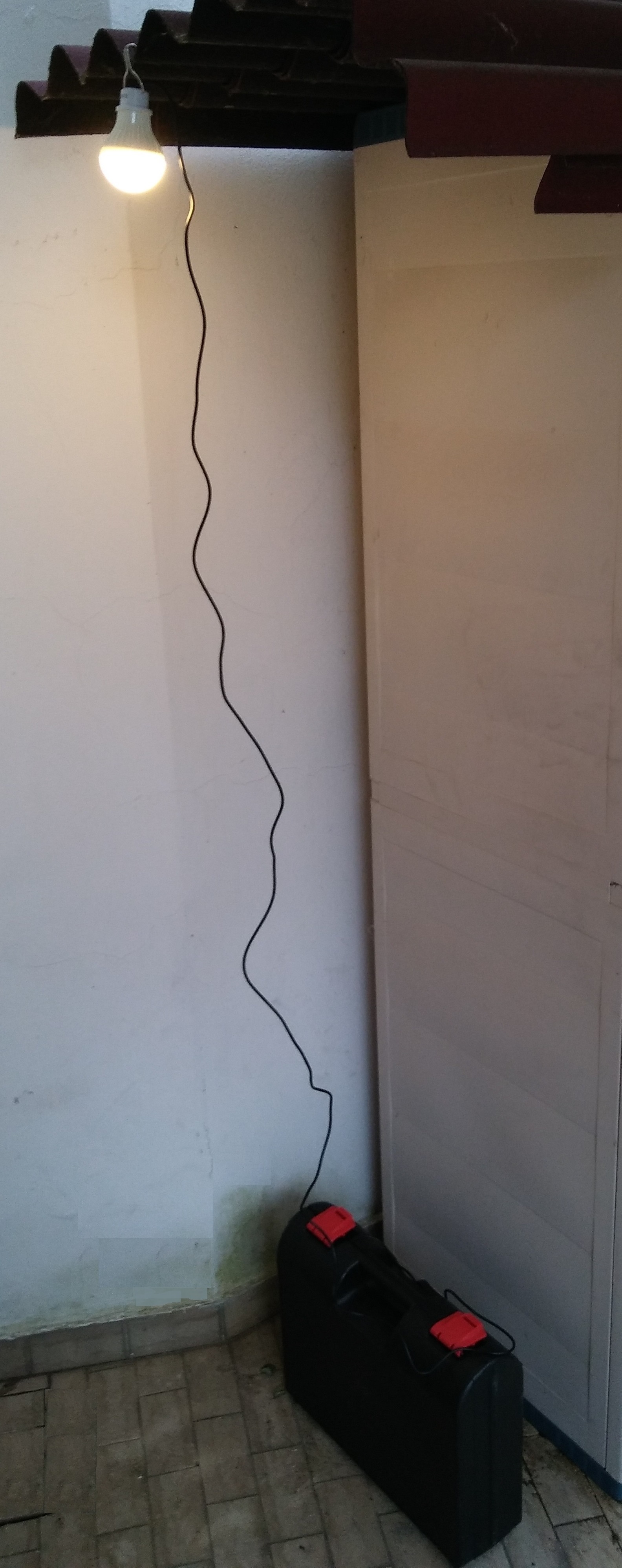

     - illuminazione esterna con lampadina LED USB:

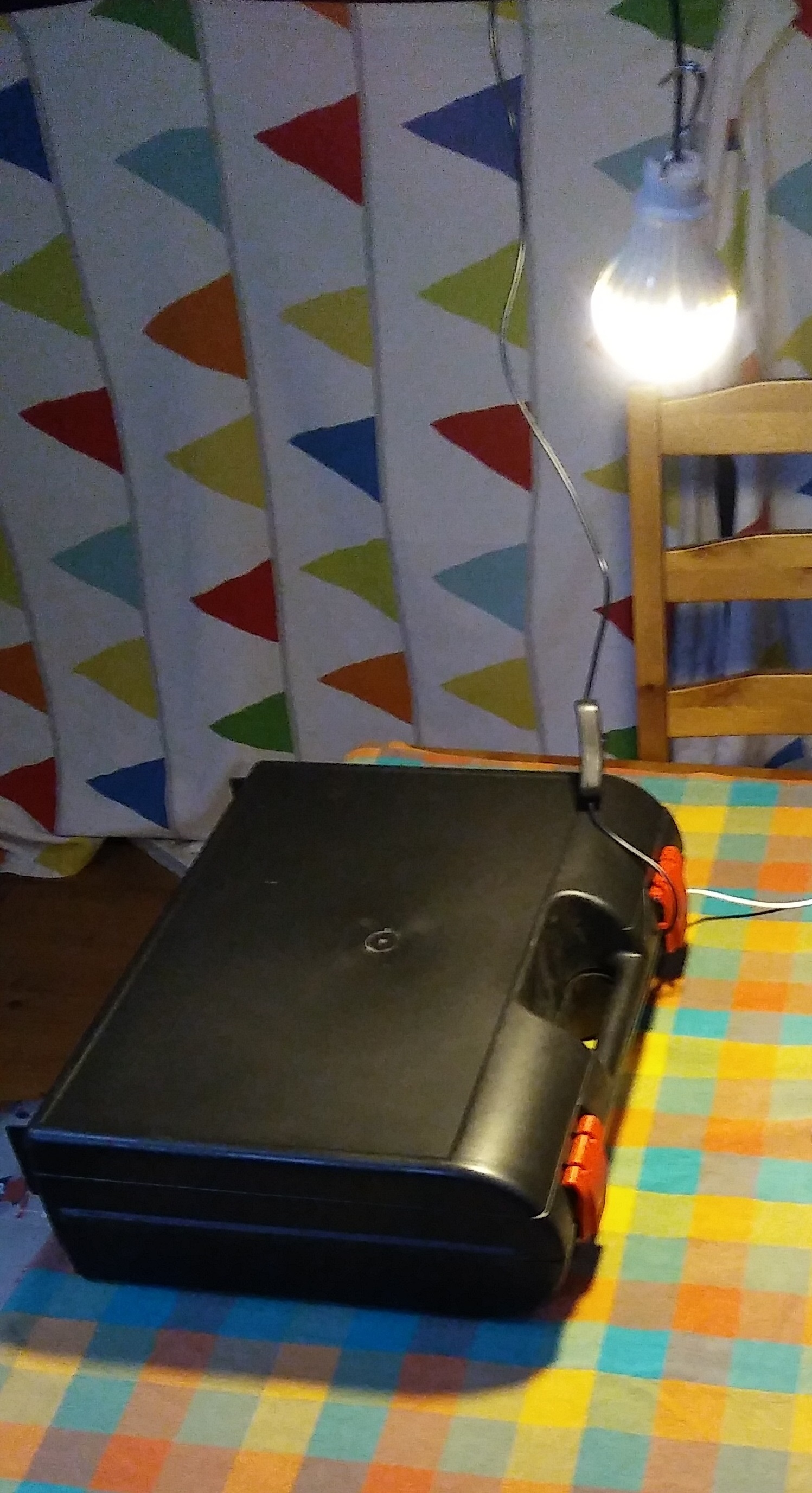

     - illuminazione interna con lampadina LED USB.

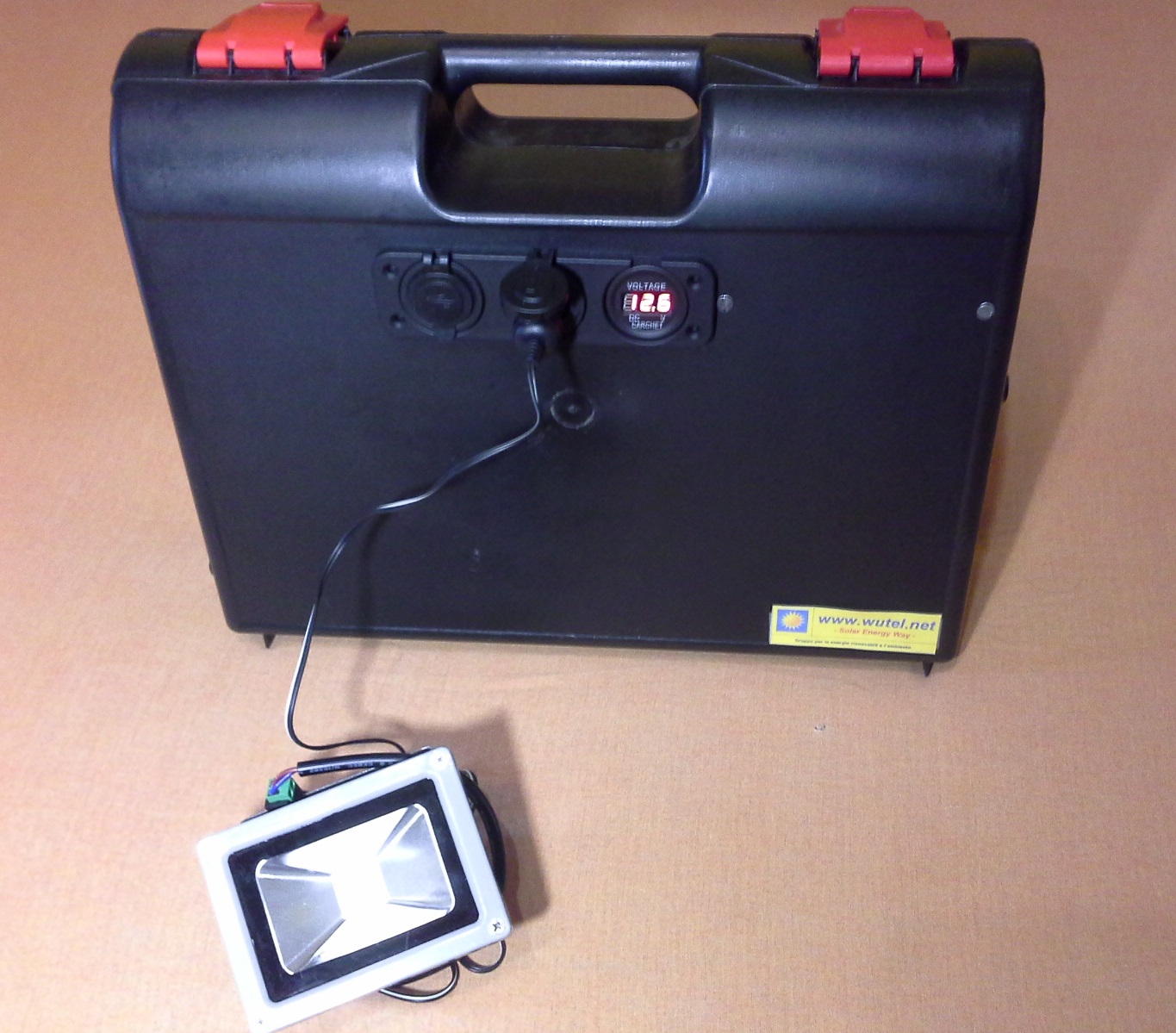

- illuminazione con faretto LED 12Volt.

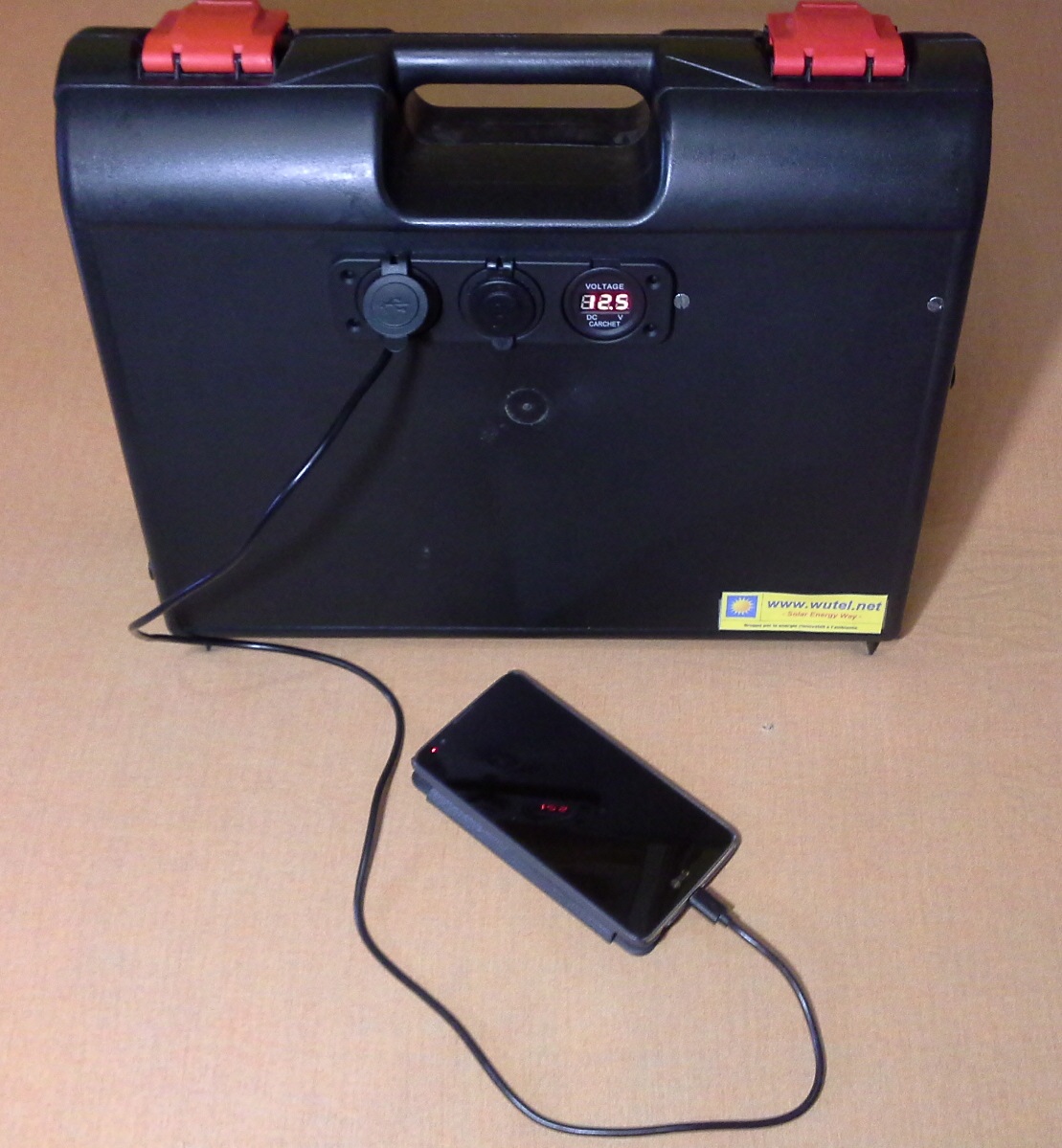

- ricarica di un telefono cellulare.

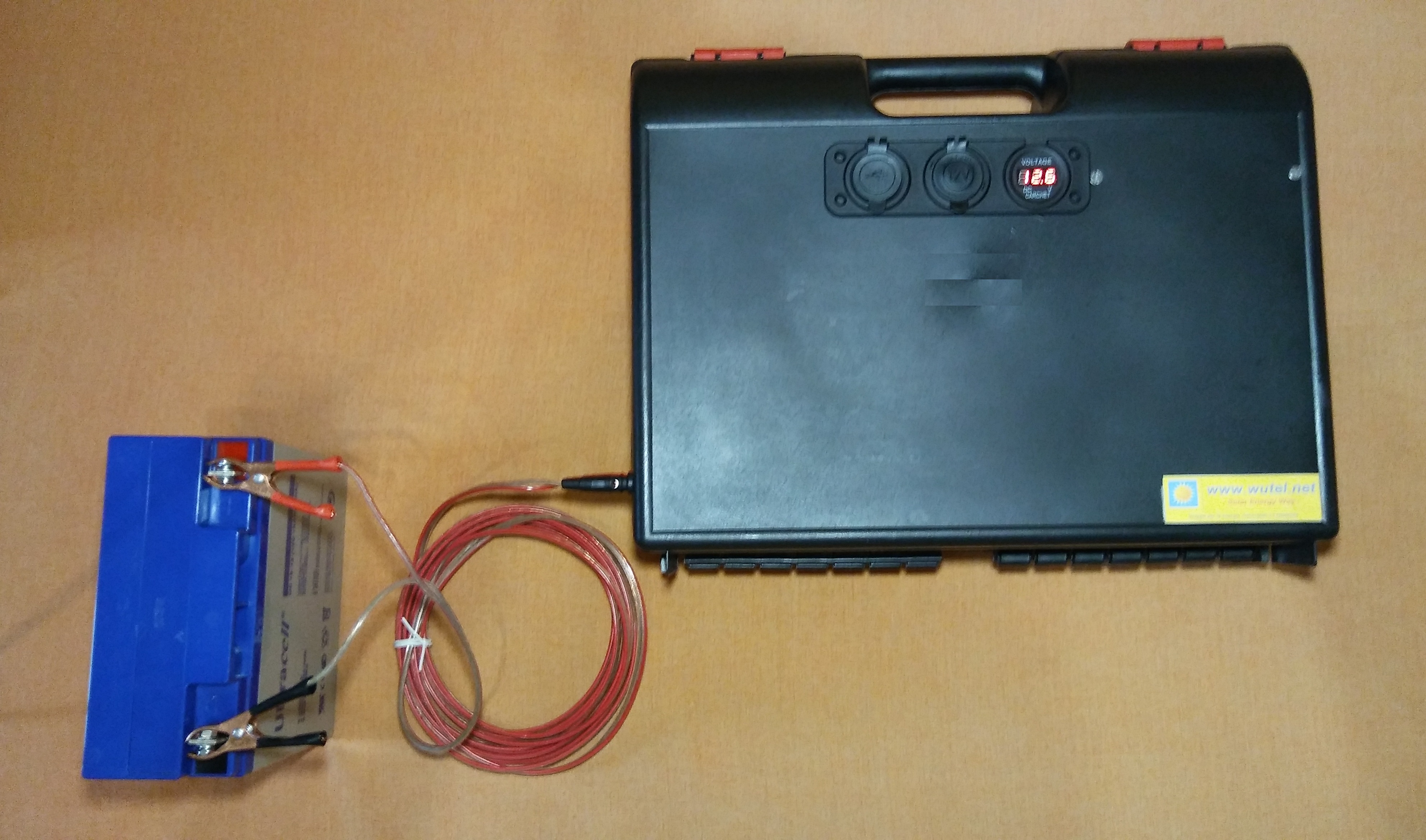

- collegamento di batterie esterne (anche di tipo automobilistico), tramite cavetto con pinze.

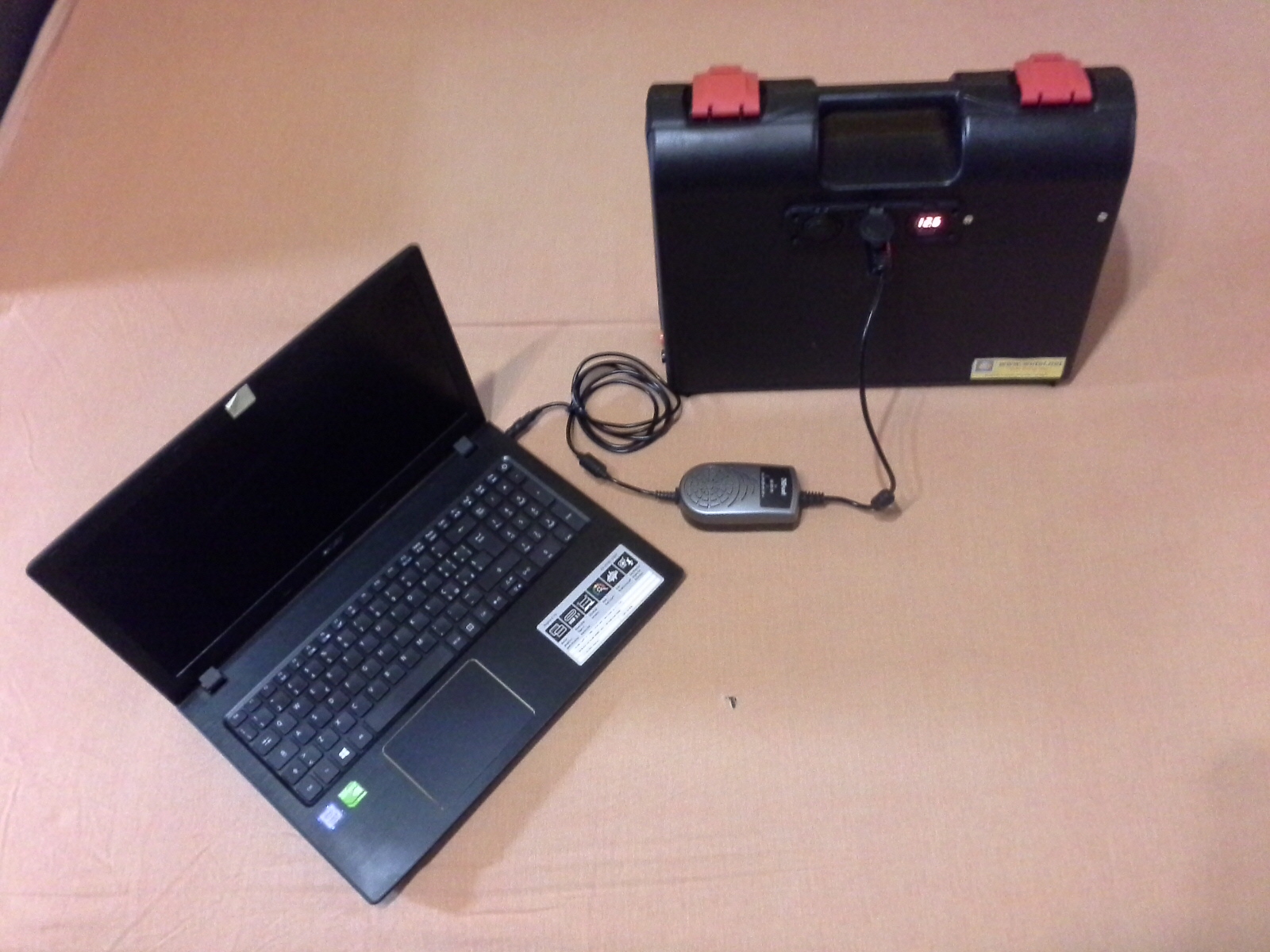

- alimentazione computer portatile (con alimentatore opzionale per presa 12V).

_______________________________________

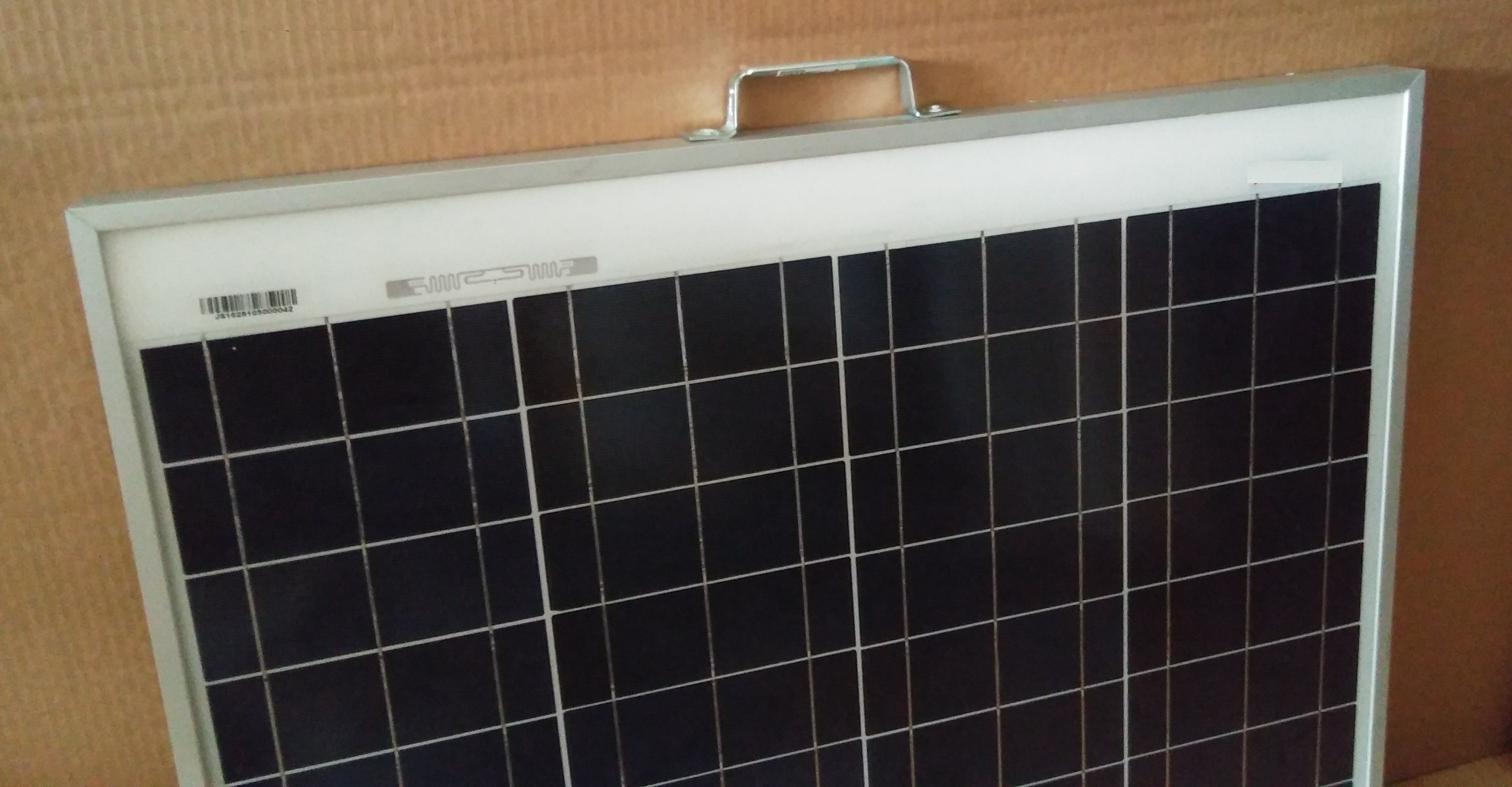

     Per agevolare il trasporto del pannello fotovoltaico, Ŕ anche possibile dotarlo di maniglia.

pannello con maniglia



     La valigetta fotovoltaica "A1" Ŕ inoltre anche realizzabile con:

  •      diverse configurazioni di dotazione personalizzata (potenza del pannello fotovoltaico, capacitÓ e tecnologia della batteria interna, numero di prese a 12Volt e 5Volt USB), in base alle specifiche esigenze di utilizzo;

  •      possibilitÓ di funzionamento a 24Volt (per poter utilizzare pannelli e batterie di potenza e capacitÓ maggiore).



    spunta ok Tutti i componenti della valigetta "A1" sono facilmente sostituibili o intercambiabili, grazie a connettori "plug and play" o morsetti a vite.

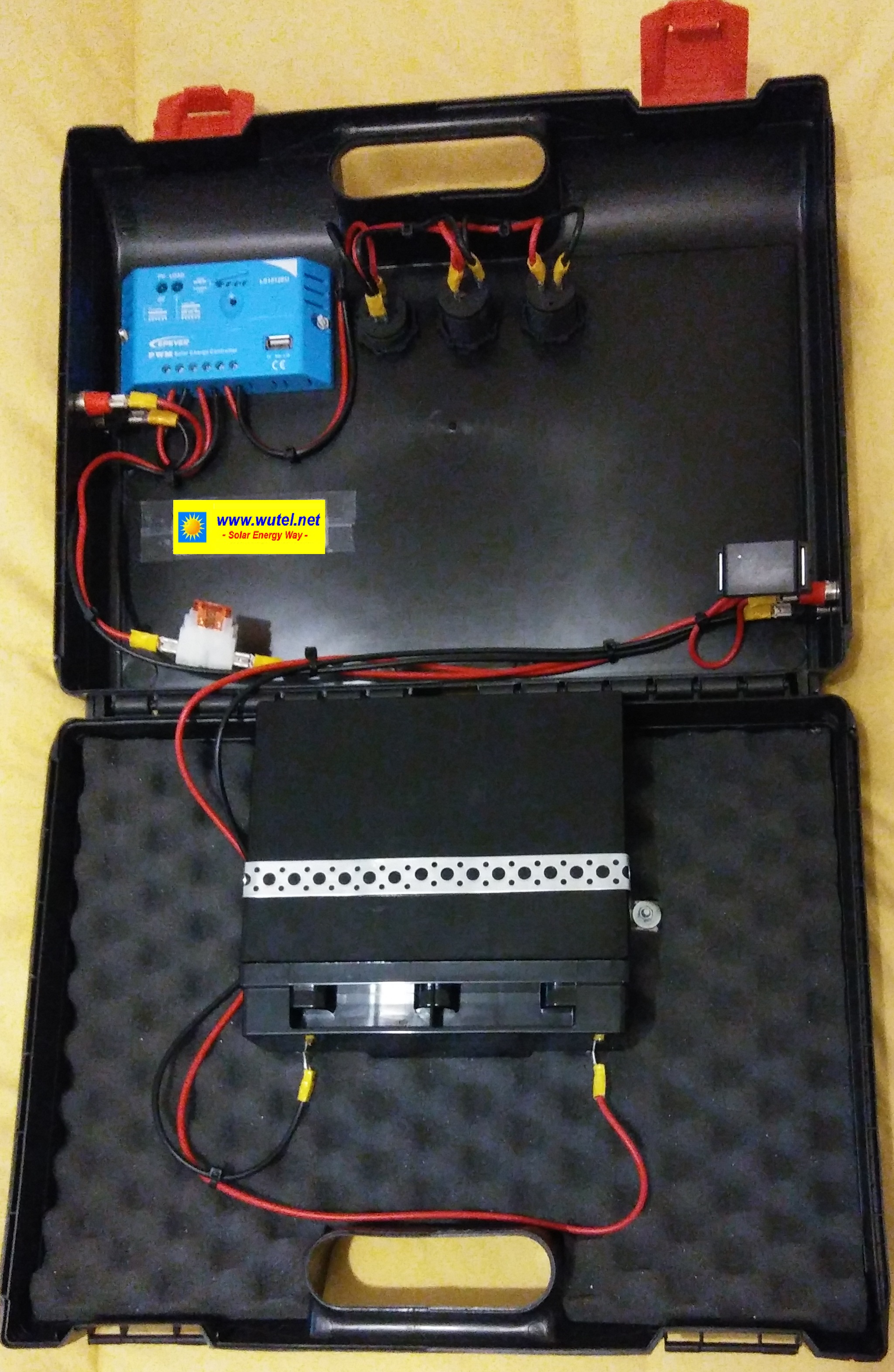

Valigetta FV A1 vista interna



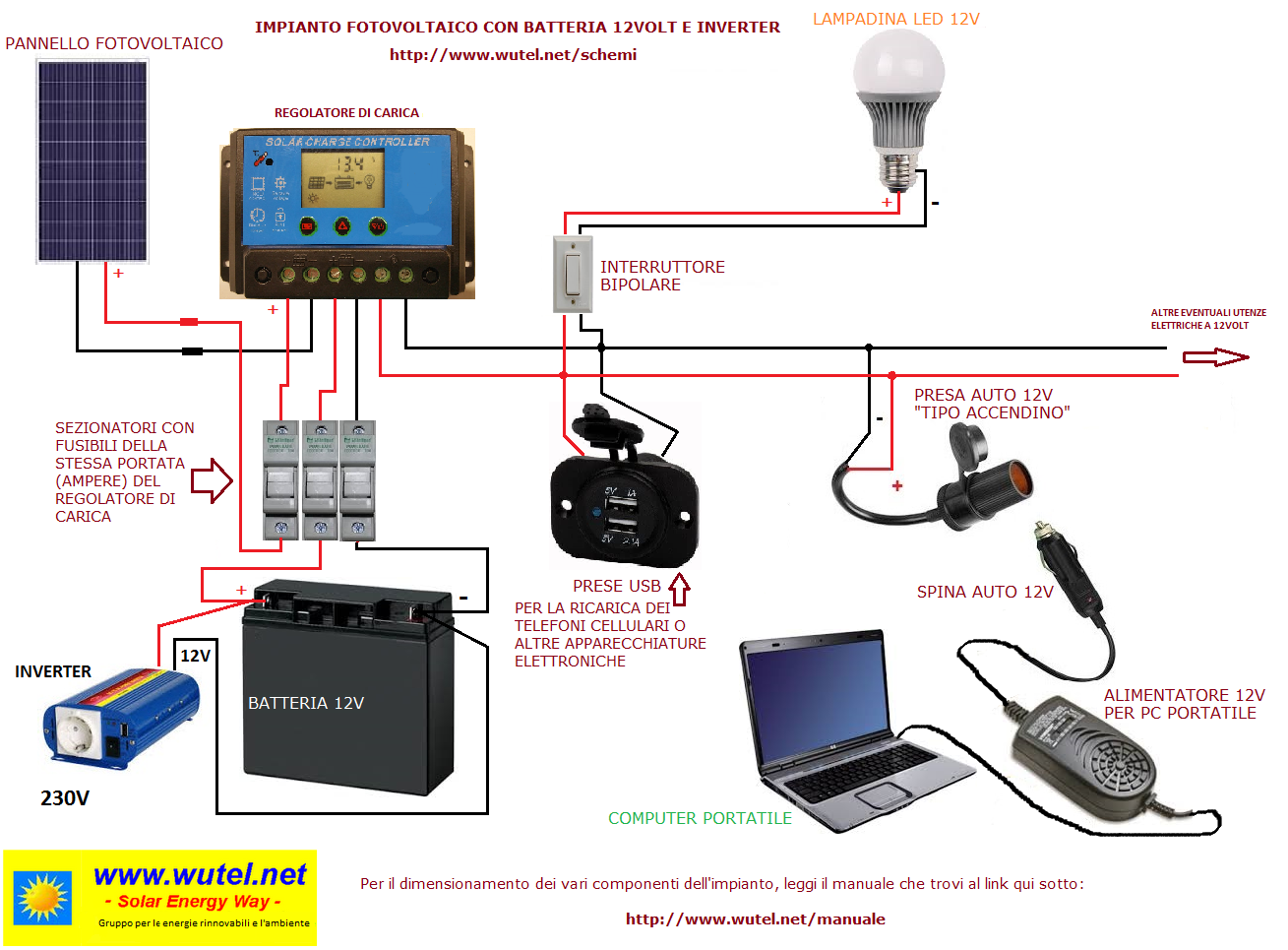

Schema di principio dei collegamenti elettrici interni della valigetta "A1":

schema collegamento valigetta A1

(clicca sullo schema per ingrandirlo)





Per vedere gli altri sistemi fotovoltaici del progetto "E.L.F.O.", clicca sul seguente pulsante:



  PROGETTO "E.L.F.O."









......








Per ulteriori informazioni o precisazioni, potete contattarci al seguente recapito mail:



mail   wutel@live.it
