CENTRALINA FOTOVOLTAICA MOD."B1224"







AVVISO

La centralina fotovoltaica modello "B1224" non è più in produzione ed è stata sostituita dalla centralina fotovoltaica modello "cf30"

Per vedere le caratteristiche tecniche del nuovo modello, clicca il seguente link:



 http://www.wutel.net/cf30







_________________________________________________



Questo box fotovoltaico, con regolatore di carica incorporato, consente di poter avere una fonte ed una riserva di energia elettrica, utilizzabile soprattutto in zone non elettrificate.





     I principali utilizzi di questa unità di produzione d'energia, sono ad esempio quelli di:

  • ricaricare batterie a 12Volt o 24Volt (tipo AGM, GEL o "acido libero" per auto);

  • accendere lampadine o faretti LED per l'illuminazione serale/notturna:

  • alimentare computer portatili (con apposito alimentatore o inverter opzionali);

  • alimentare televisori LED 12/24Volt;

  • alimentare piccoli frigoriferi (modelli con compressore e termostato), funzionanti a 12/24Volt (corrente continua) oppure a 220/230Volt corrente alternata (con inverter opzionale);

  • ricaricare le batterie di telefoni cellulari, smartphone, tablet, radio AM/FM, GPS, telefoni satellitari, ricetrasmittenti, ecc.;

  • alimentare e ricaricare le batterie di apparecchiature elettroniche USB.

  • fornire immediata energia elettrica in caso di emergenza (blackout della rete elettrica, guasti all'impianto elettrico, ausilio alla Protezione Civile).





Principali VANTAGGI del box fotovoltaico "B1224":



icona ok   completamente cablato e pronto all'uso.



icona okdotato di connettori ad innesto rapido con sistema anti errore.



icona oknon necessita di attrezzi o utensili per l'installazione e l'uso.



icona okdi facile, intuitivo e immediato utilizzo.



icona okfunziona con tutti i tipi di batterie Pb (AGM, GEL, acido libero).



icona okfunziona con pannelli fotovoltaici mono/policristallini da 10 a 500W.






 FUNZIONAMENTO:



Per poter iniziare la ricarica ad energia solare della batteria esterna (12Volt o 24Volt), reperita localmente, oppure in dotazione (opzionale) con il box, è necessario collegare:

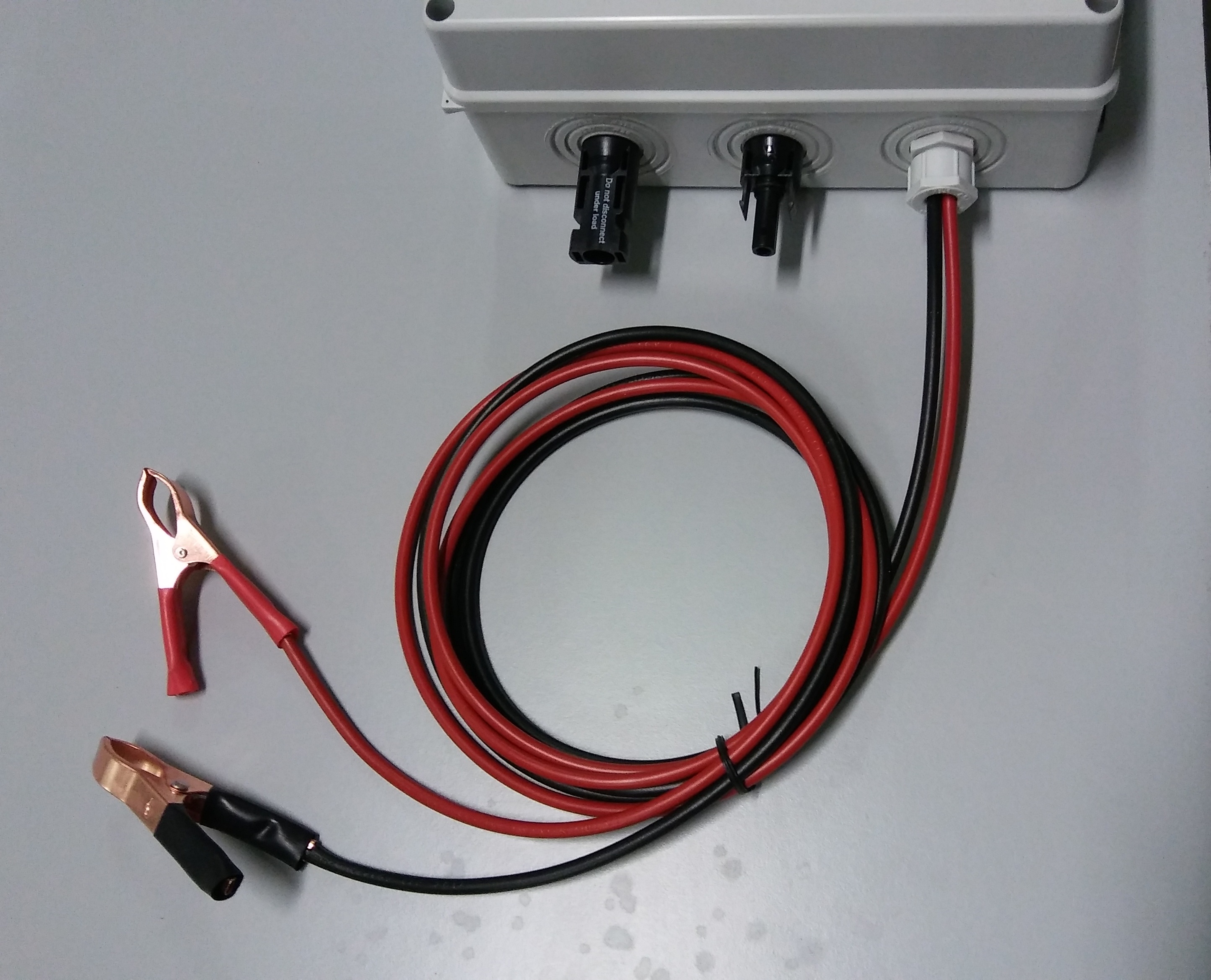

- una batteria al piombo ricaricabile (tramite il cavetto in dotazione);



cavetto batteria

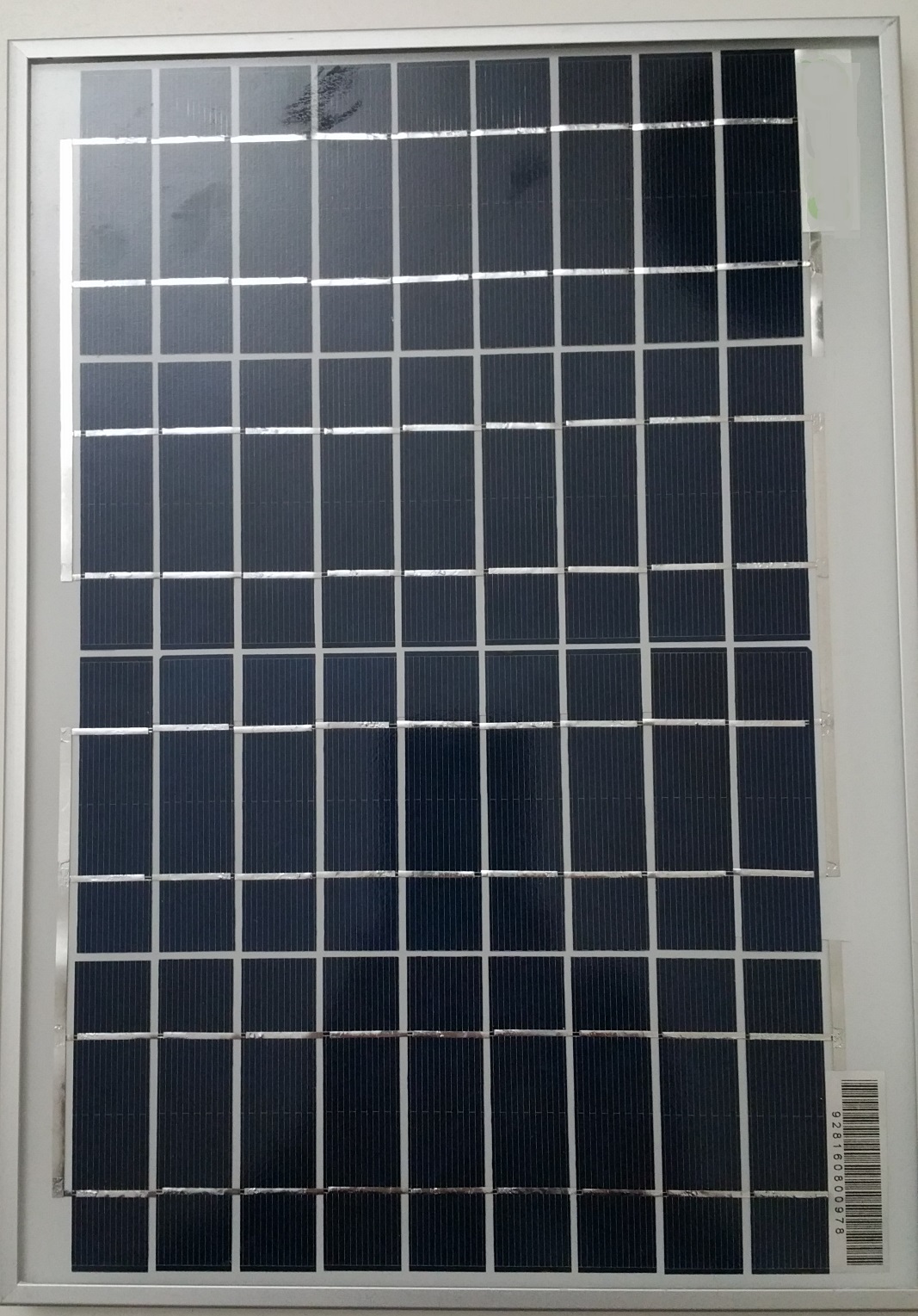

- il pannello fotovoltaico in dotazione.





N.B. Per poter ricaricare batterie a 24Volt, occorre collegare in serie due pannelli a 12V (come ad esempio quello in dotazione con il box), oppure collegare un pannello a 24V (opzionale).





Il regolatore di carica incorporato nel box è dotato di 2 prese USB (5Volt).

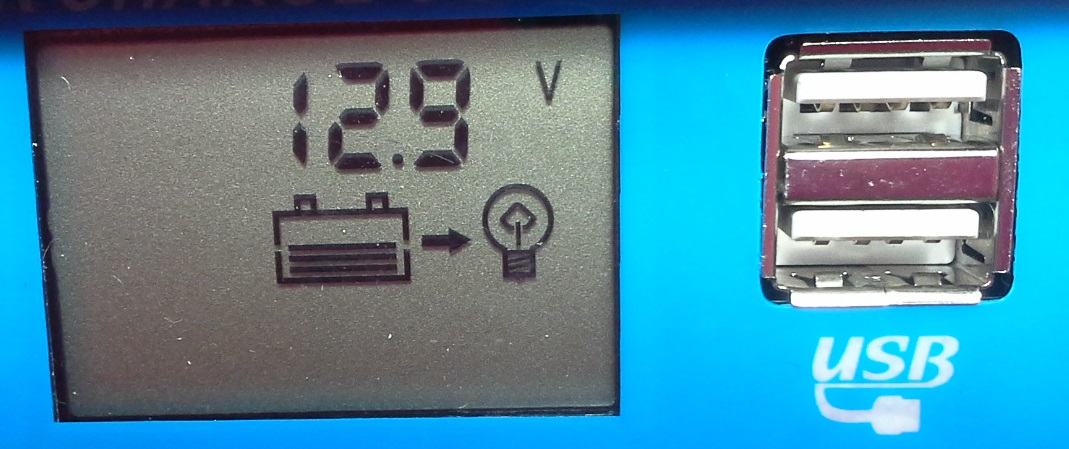

Il controllo dello stato di carica della batteria, avviene tramite il display del regolatore di carica.

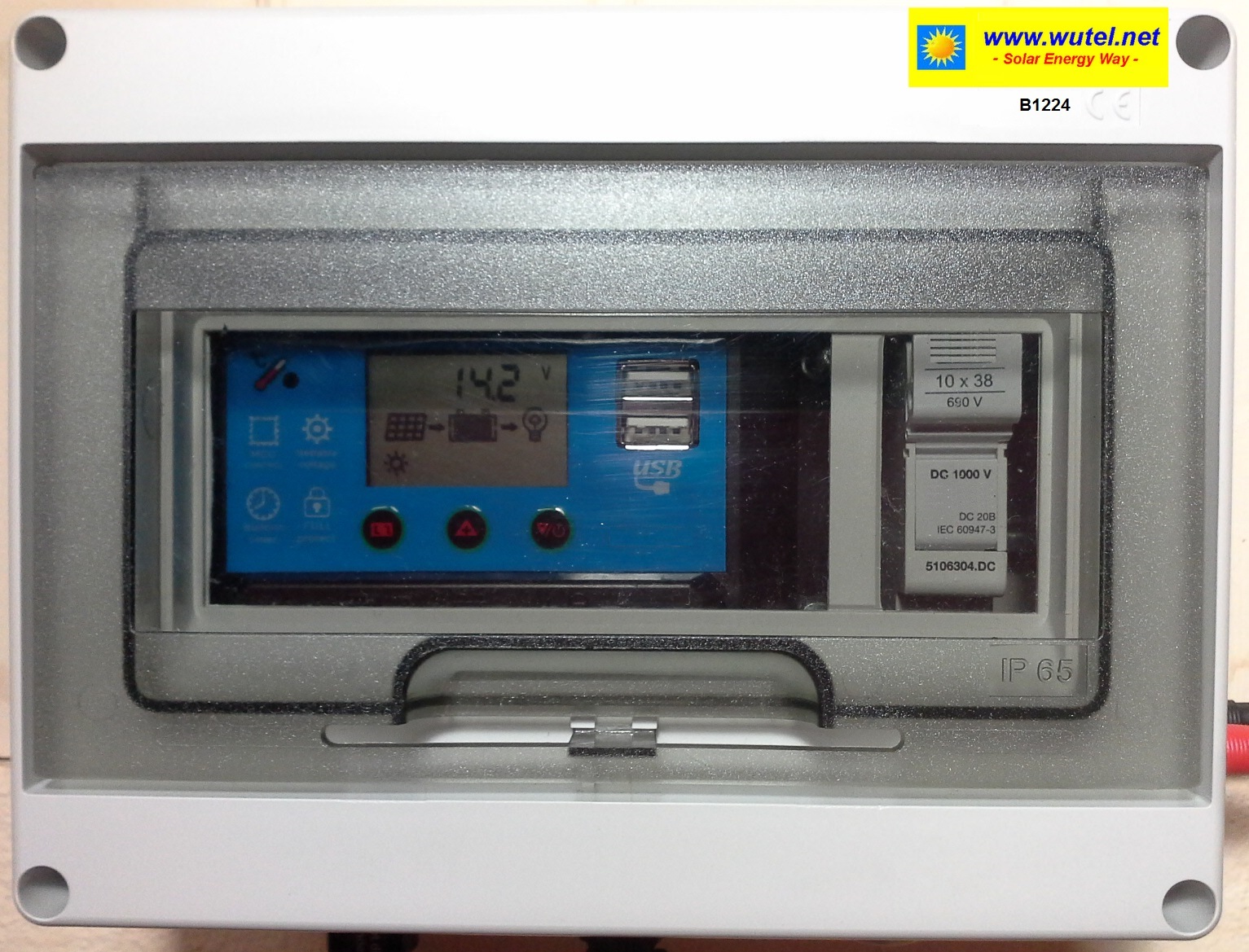

In dettaglio, il box fotovoltaico è composto da:



- contenitore in plastica (IP65), di dimensioni 20 x 16 x 9 cm.;



- regolatore di carica (tipo PWM da 20A), con 2 prese USB;



- lampadina LED 5Volt USB;



- connettori multicontact MC4 per il collegamento del pannello fotovoltaico;



- cavetti per il collegamento della batteria (lunghezza 180cm circa);



- portafusibile e fusibile di protezione da 20A;



- pannello fotovoltaico da 20Watt con cavo da 2 metri (prolungabile);

                  (dimensioni pannello: 47 x 34,5 x 2,5cm - Peso: 2,5Kg)



- pinze oppure capicorda ad anello per il collegamento della batteria;



- staffe regolabili in metallo per il fissaggio a parete del box;



- connettori per il collegamento delle utenze elettriche esterne (max. 20A)




Peso box:  800g  circa



Tabella indicativa di esempio delle utenze utilizzabili singolarmente, collegando una

batteria esterna da 12Volt, 18Ah (carica al 100%).



Computer portatile



4-5 ore circa (in base al modello)

Tablet



più di una ricarica completa

TV 12V



4-6 ore circa

Frigo 12V (con compressore)



1,5-2 ore circa

Lampadina LED da 5Watt



12 ore circa

Faretto LED da 10Watt



6 ore circa

Cellulare



più di una ricarica completa

Smartphone



più di una ricarica completa


Se le apparecchiature da alimentare funzionano invece a 220/230Volt, occorre collegare alla batteria un inverter esterno (opzionale), di potenza (Watt) adeguata al consumo delle apparecchiature stesse.


Per utilizzare gli inverter, è sempre raccomandato collegare al box un pannello di potenza (Watt) ed una batteria di capacità (Ah) adeguati alla potenza dell'inverter (esempio: pannello da 100W e batteria da 100Ah con inverter da 300W, utilizzato occasionalmente alla massima potenza).

     Il box fotovoltaico è progettato per poter funzionare con pannelli fotovoltaici (12/24Volt) di tipo mono/policristallini da 10 a 500Watt di potenza e batterie al piombo di tipo AGM, GEL o ACIDO LIBERO, di capacità compresa tra 9 e 400Ah (il box ha in dotazione base un pannello da 20Watt, mentre la batteria occorre reperirla localmente).

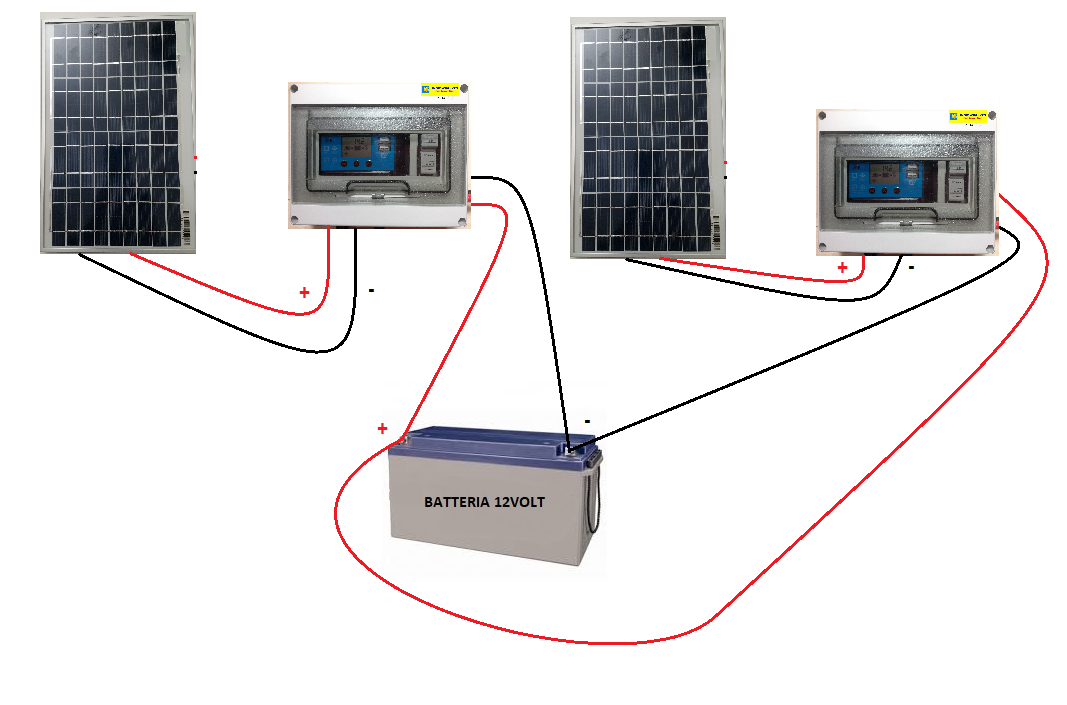

     Per la ricarica di una batteria esterna di grossa capacità (Ah), è anche possibile collegare più box fotovoltaici in parallelo tra di loro, tramite i cavi in dotazione, in modo da sommare la potenza complessiva dei pannelli fotovoltaici collegati ai singoli box.

















     In caso ci fosse la necessità di ulteriori 2 prese USB in uscita, è possibile collegare una presa 12/24Volt e l'adattatore (opzionali) qui sotto indicati:

presa volante 12-24V

            adattatore USB

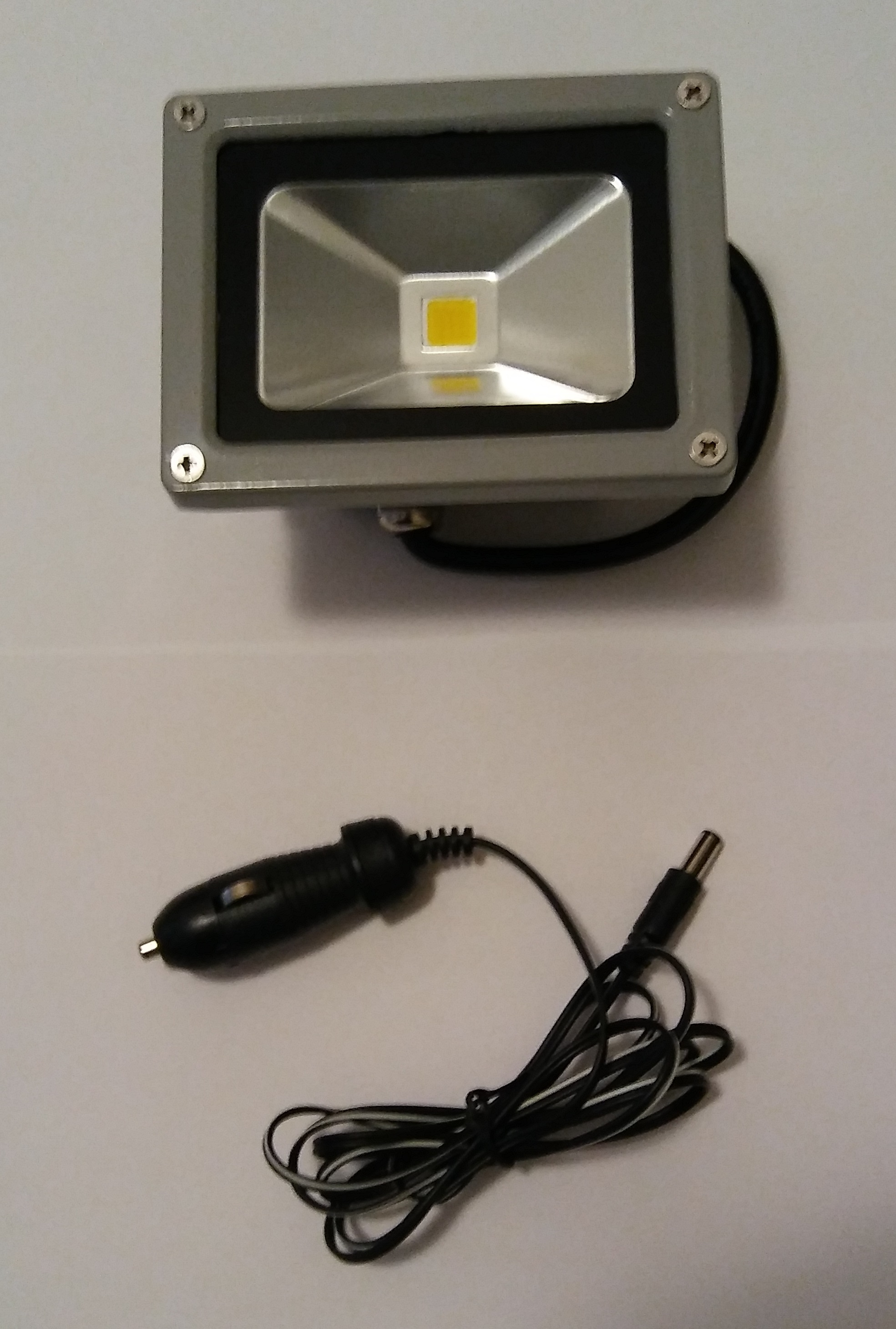

     Mentre, nel caso ci fosse la necessità di avere maggiore intensità di luce per l'illuminazione serale/notturna, è possibile collegare ai morsetti di uscita del box, anche un faretto LED (opzionale), con involucro a tenuta stagna "IP54":

faretto 10W

    ____________________________________________



     Nelle successive foto, si possono vedere alcune applicazioni di utilizzo del box fotovoltaico:

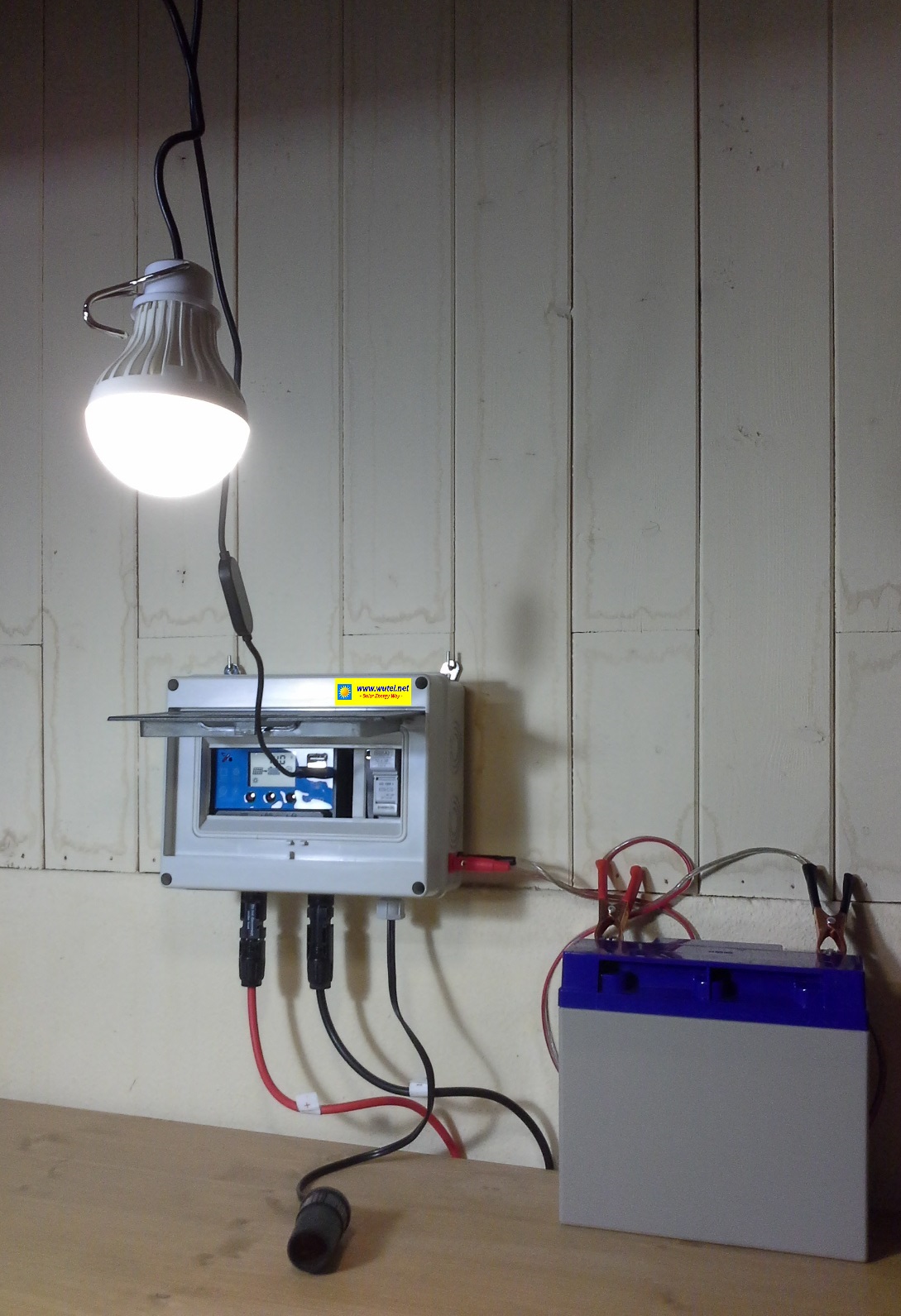

     - illuminazione interna con lampadina LED USB in dotazione.

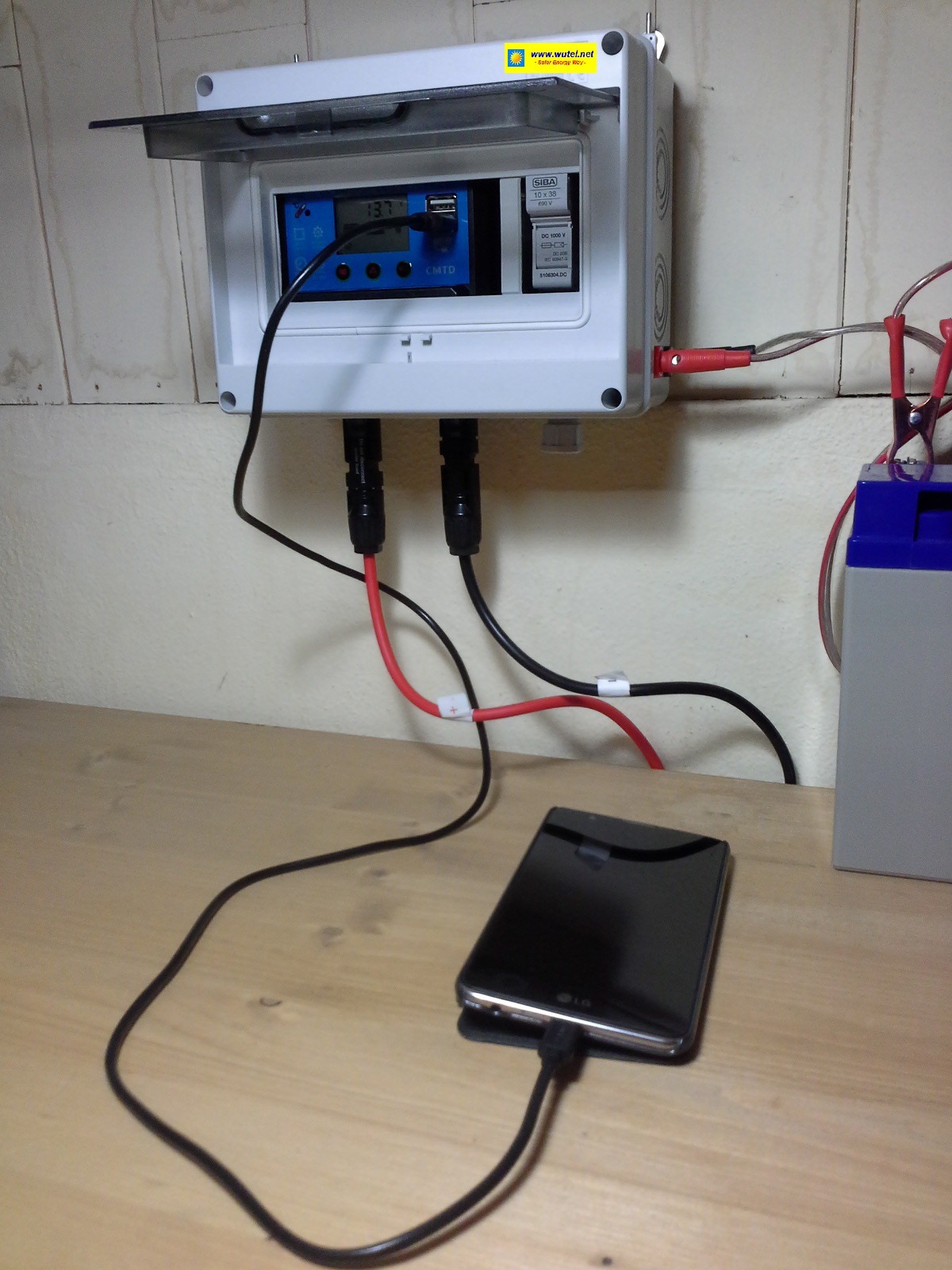

- ricarica di un telefono cellulare.

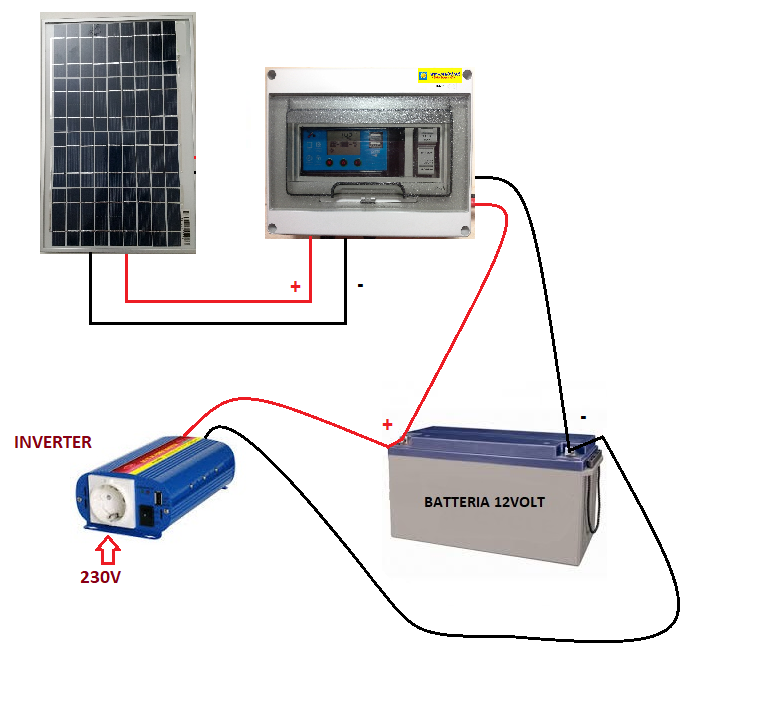

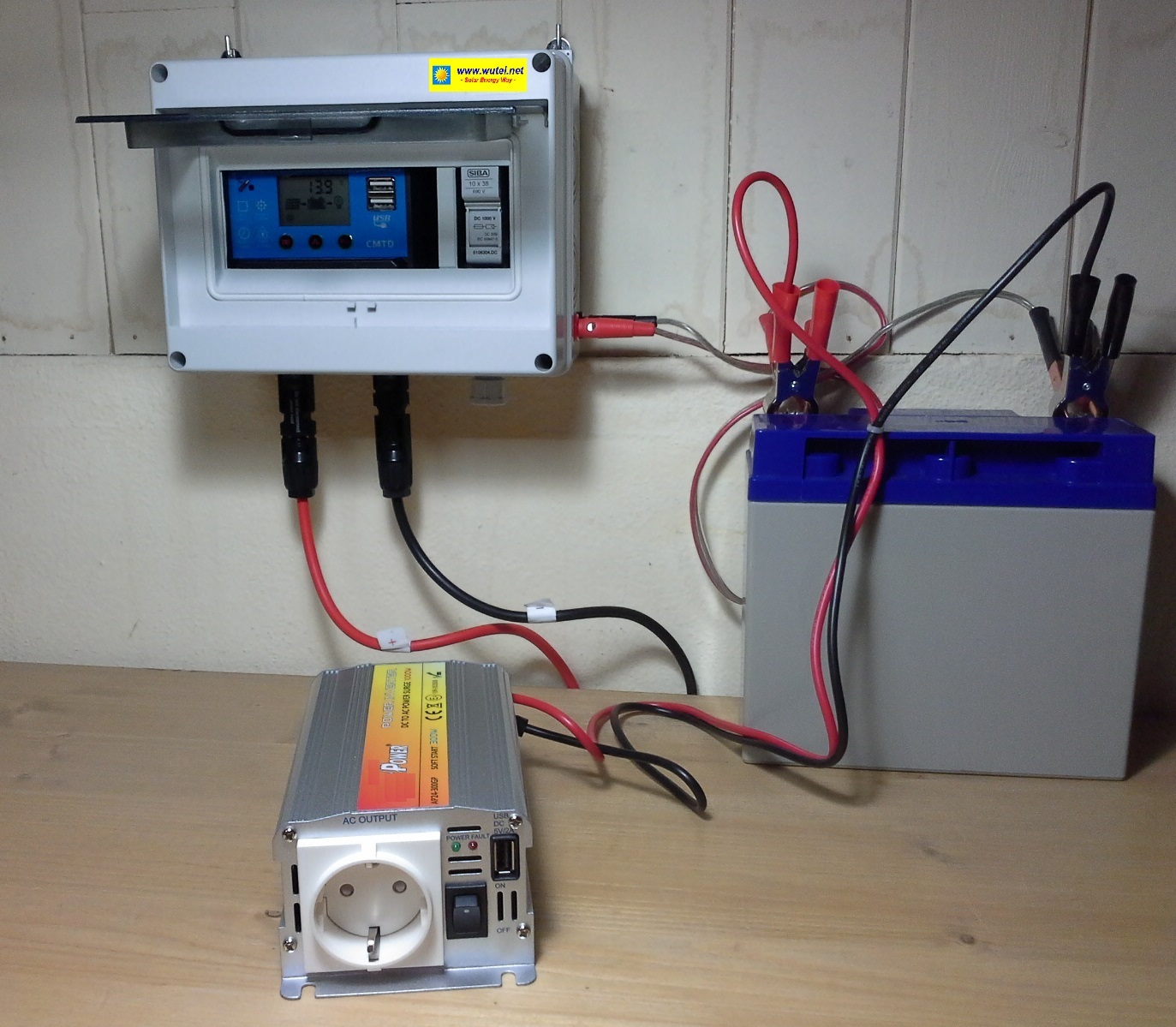

- utilizzo di un inverter (opzionale) per l'alimentazione di apparecchiature elettriche funzionanti a 220/230Volt.

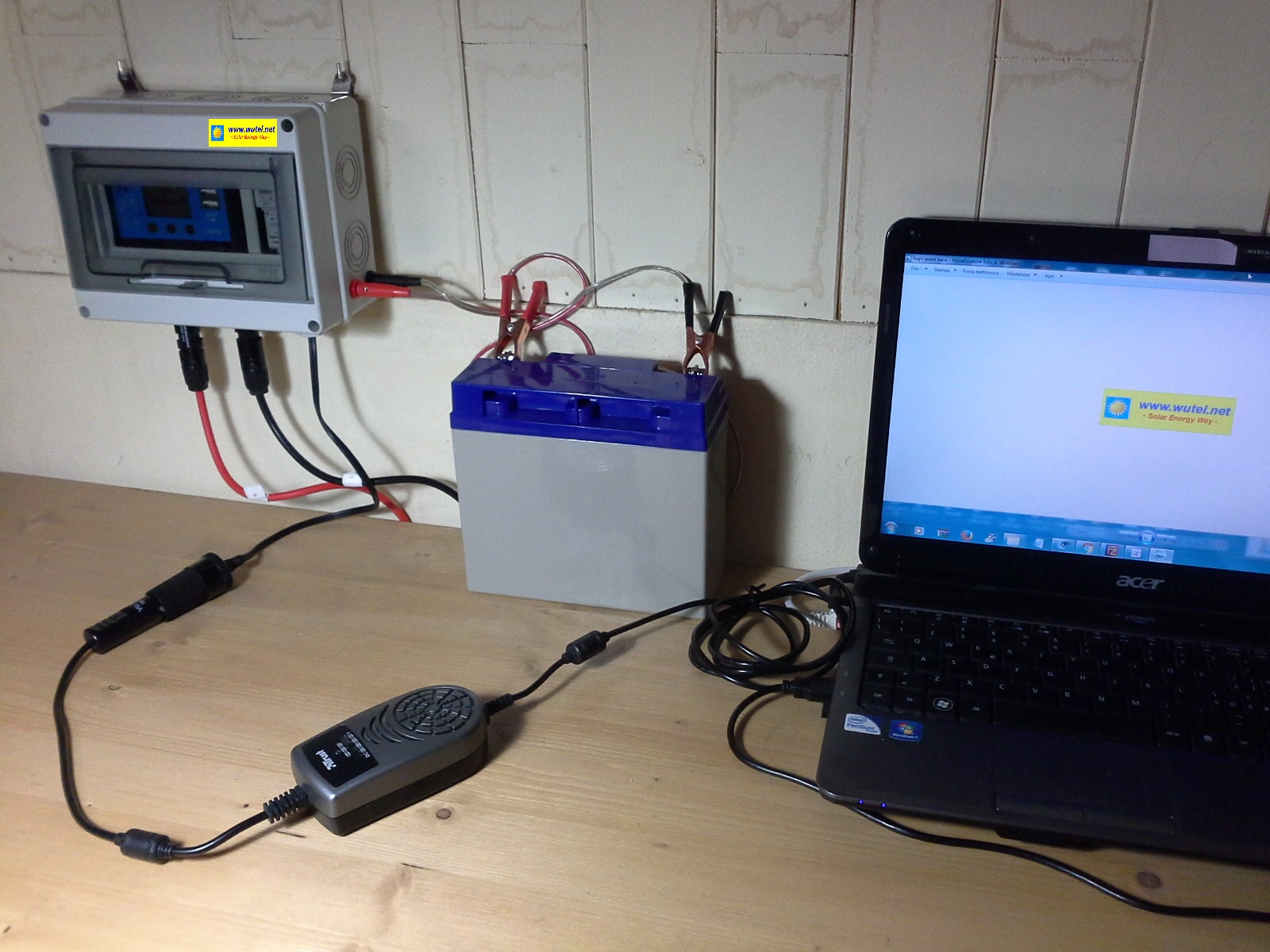

- alimentazione computer portatile (con alimentatore opzionale per presa 12Volt).

_______________________________________

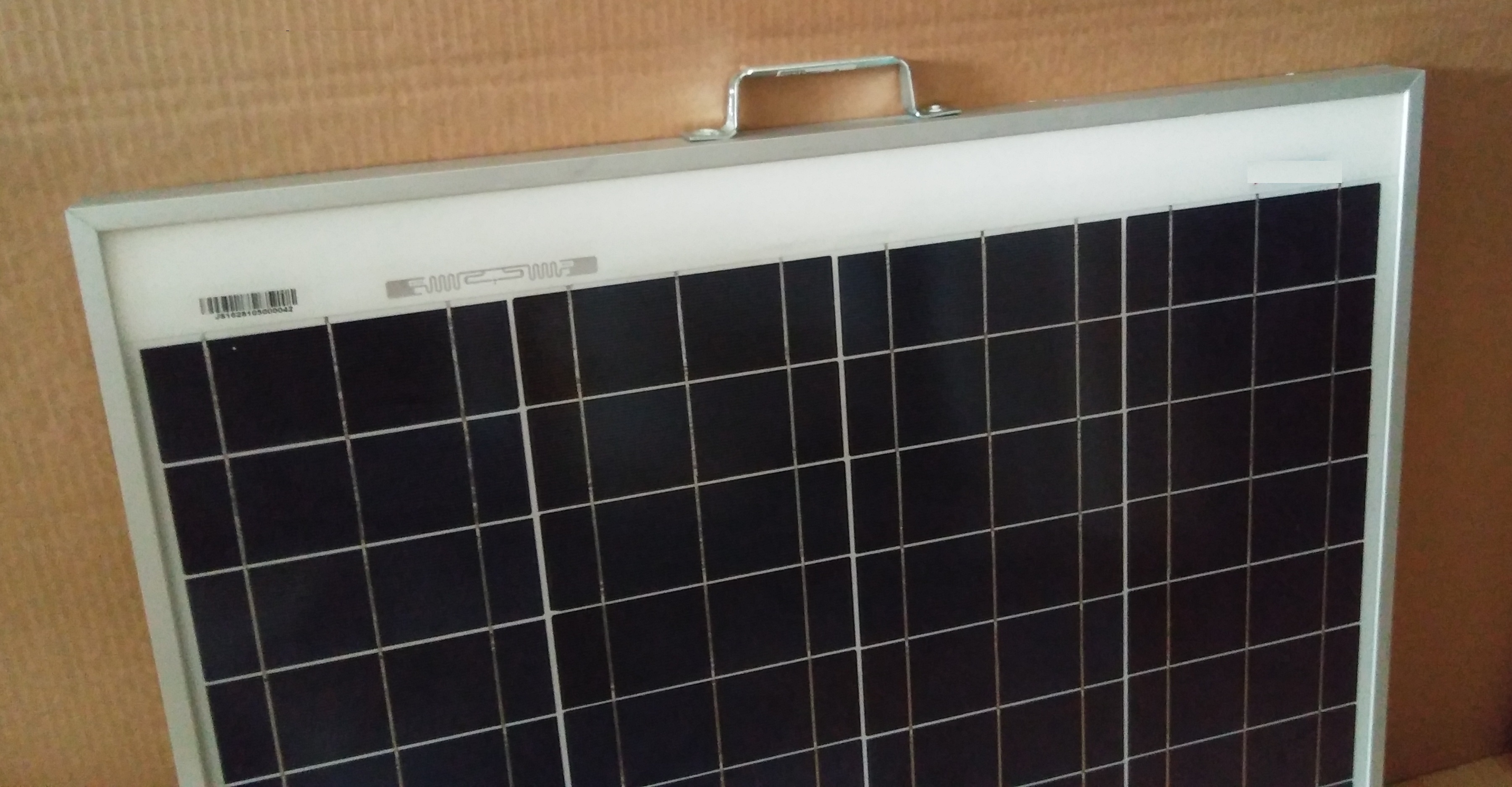

     Per agevolare il trasporto del pannello fotovoltaico in dotazione, è anche possibile dotarlo di maniglia (opzionale).

pannello con maniglia



     Il box fotovoltaico "B1224" è inoltre realizzabile con diverse configurazioni di dotazione (potenza del pannello fotovoltaico, batteria esterna, inverter, numero di prese a 12/24Volt e 5Volt USB), in base alle specifiche esigenze di utilizzo ed è già predisposto per il funzionamento con batterie esterne a 12Volt oppure a 24Volt (riconoscimento automatico della tensione della batteria esterna).

     Per la ricarica di batterie esterne a 24Volt, è però necessario collegare al box fotovoltaico pannelli a 24Volt, oppure due pannelli a 12Volt, collegati in serie tra loro.



     ok Tutti i componenti del box fotovoltaico sono facilmente sostituibili o intercambiabili, grazie a connettori "plug and play" o morsetti a vite.





AVVISO

La centralina fotovoltaica modello "B1224" non è più in produzione ed è stata sostituita dalla centralina fotovoltaica modello "cf30"

Per vedere le caratteristiche tecniche del nuovo modello, clicca il seguente link:



 http://www.wutel.net/cf30
