CENTRALINA FOTOVOLTAICA

MODELLO "BCF12"



http://www.wutel.net/BCF12



_________________________________________________

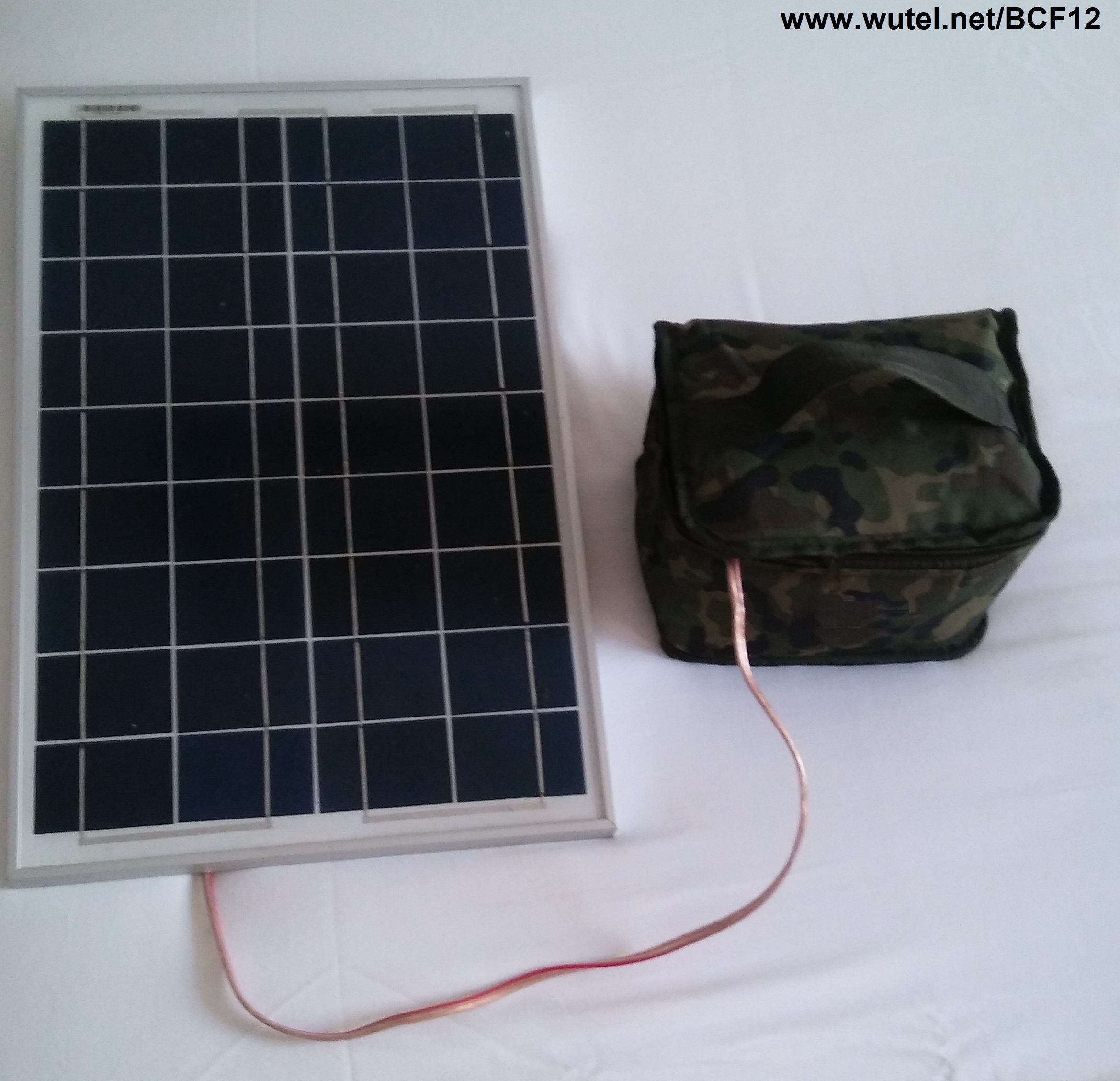

Questa piccola centralina fotovoltaica ad energia solare, consente di produrre ed immagazzinare energia elettrica per tutte le esigenze di utilizzo sia fisse che portatili/mobili.



BCF12


     I principali utilizzi di questa centralina fotovoltaica, sono ad esempio quelli di:

  • ricaricare batterie a 12Volt (tipo AGM, GEL o da auto);

  • accendere lampadine o faretti LED per l'illuminazione serale/notturna:

  • alimentare computer portatili;

  • alimentare televisori, radio, lettori audio/video;

  • alimentare piccoli elettrodomestici a 220Volt (max. 300Watt);

  • ricaricare le batterie di telefoni cellulari, smartphone, tablet, ecc.;

  • alimentare e ricaricare le batterie di apparecchiature elettroniche USB.

  • fornire immediata energia elettrica in caso di emergenza (blackout della rete elettrica, guasti all'impianto elettrico, ausilio alla Protezione Civile).

  • fornire energia elettrica per l'elettrificazione rurale in qualsiasi parte del mondo.





Principali VANTAGGI della centralina fotovoltaica "BCF12":



icona ok   fornita completamente cablata e pronta all'uso.



icona ok dotata di connettori ad innesto rapido.



icona ok non necessita di attrezzi o utensili per l'installazione e l'uso.



icona ok di facile, intuitivo e immediato utilizzo.



icona ok funziona con tutti i tipi di batterie Pb 12Volt (AGM, GEL o per auto).



icona ok funziona con pannelli fotovoltaici da 10Watt a 300Watt (Vmp max18Volt).



icona ok ricarica della batteria 12Volt (anche per auto) sia da pannello fotovoltaico che da rete elettrica 220/230Volt.



icona ok dotata di multiprese multitensione (5Volt USB - 12Volt - 220Volt).






 FUNZIONAMENTO:

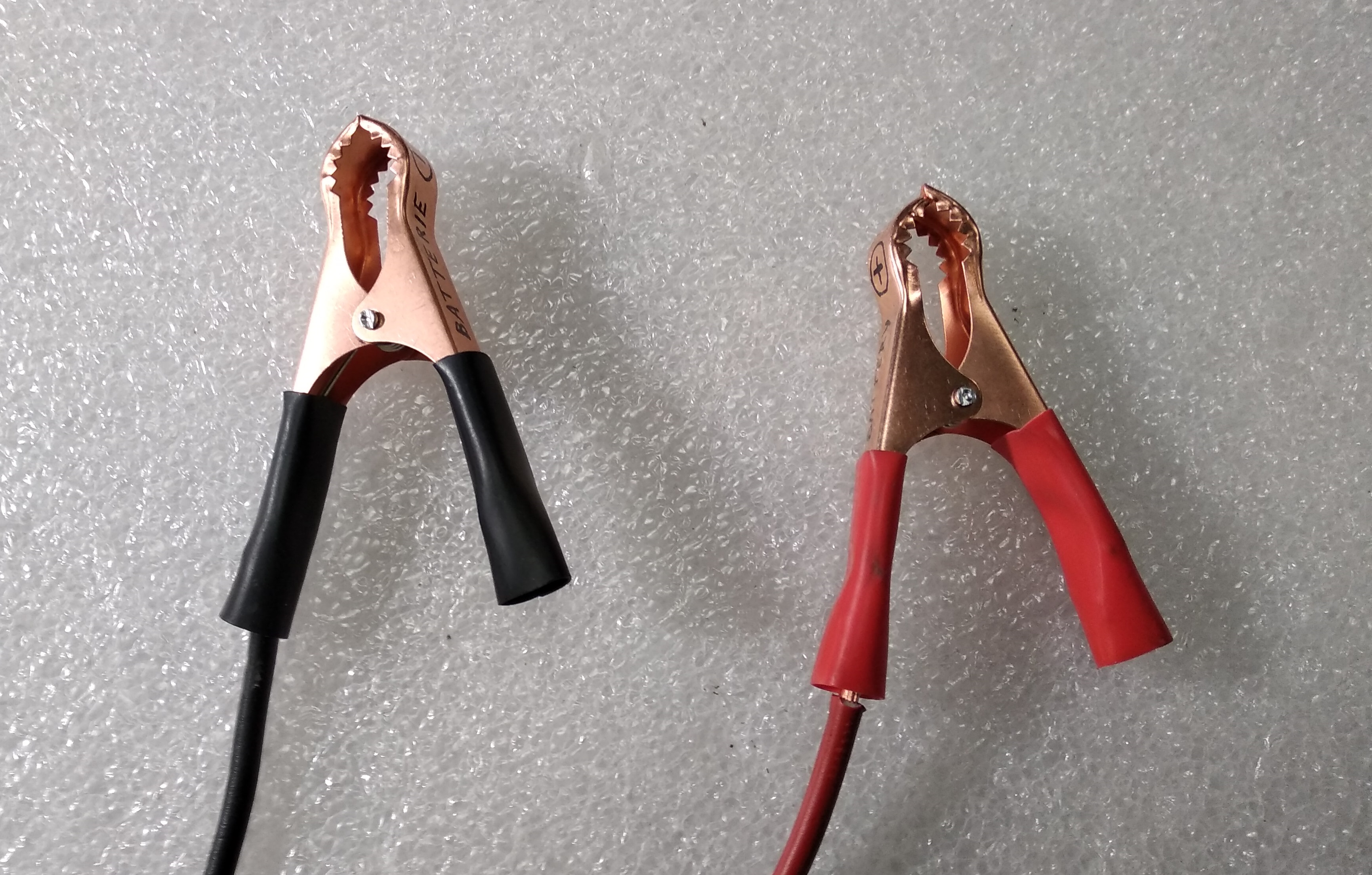

Il funzionamento della centralina fotovoltaica "BCF12" è molto semplice. Come prima cosa è necessario aprire la cerniera lampo del contenitore e collegare la batteria esterna tramite i connettori a pinza forniti in dotazione.

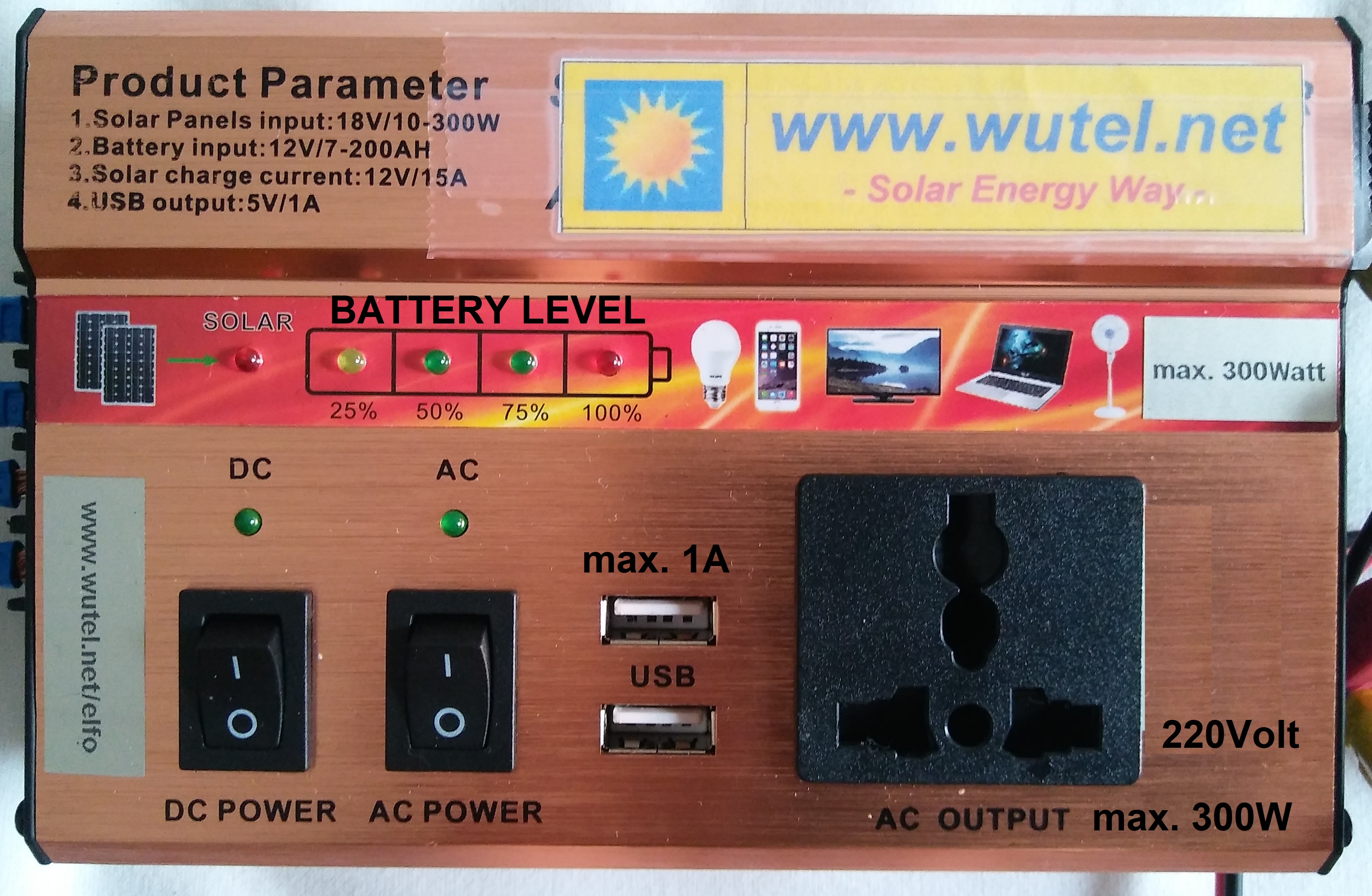

Successivamente accendere la centralina tramite gli interruttori (DC POWER e/o AC POWER) presenti sulla stessa.

N.B.: l'interruttore "DC" attiva le prese USB (5Volt) e quella a 12Volt, mentre l'interruttore "AC" attiva la presa a 220Volt.

I due circuiti "DC" e "AC" sono indipendenti e autonomi l'uno dall'altro.



centralina W312



N.B. La centralina fotovoltaica "BCF12" può essere fornita in quattro versioni di dotazione standard:

- versione "A" con batteria ricaricabile AGM da 12V - 9Ah, caricabatteria da rete (100/230Volt) e pannello fotovoltaico da 20Watt;

- versione "B" con batteria ricaricabile AGM da 12V - 9Ah e pannello fotovoltaico da 20Watt;

- versione "C" con caricabatteria da rete (100/230Volt) e pannello fotovoltaico da 20Watt;

- versione "D" con pannello fotovoltaico da 50Watt.



     Le suddette configurazioni di dotazione sono quelle "standard", la centralina può comunque essere fornita anche con versioni personalizzate a seconda delle esigenze di utilizzo specifiche.

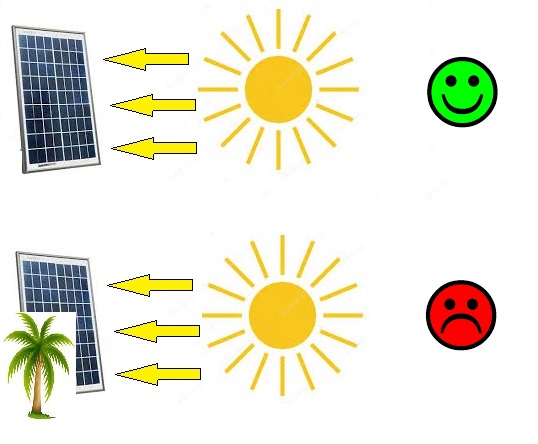

    Per ricaricare la batteria tramite l'energia solare, occorre collegare (tramite l'apposito connettore) il pannello fotovoltaico fornito in dotazione con la centralina, posizionandolo poi completamente al sole, senza ombre (anche parziali).

corretta esposizione pannello

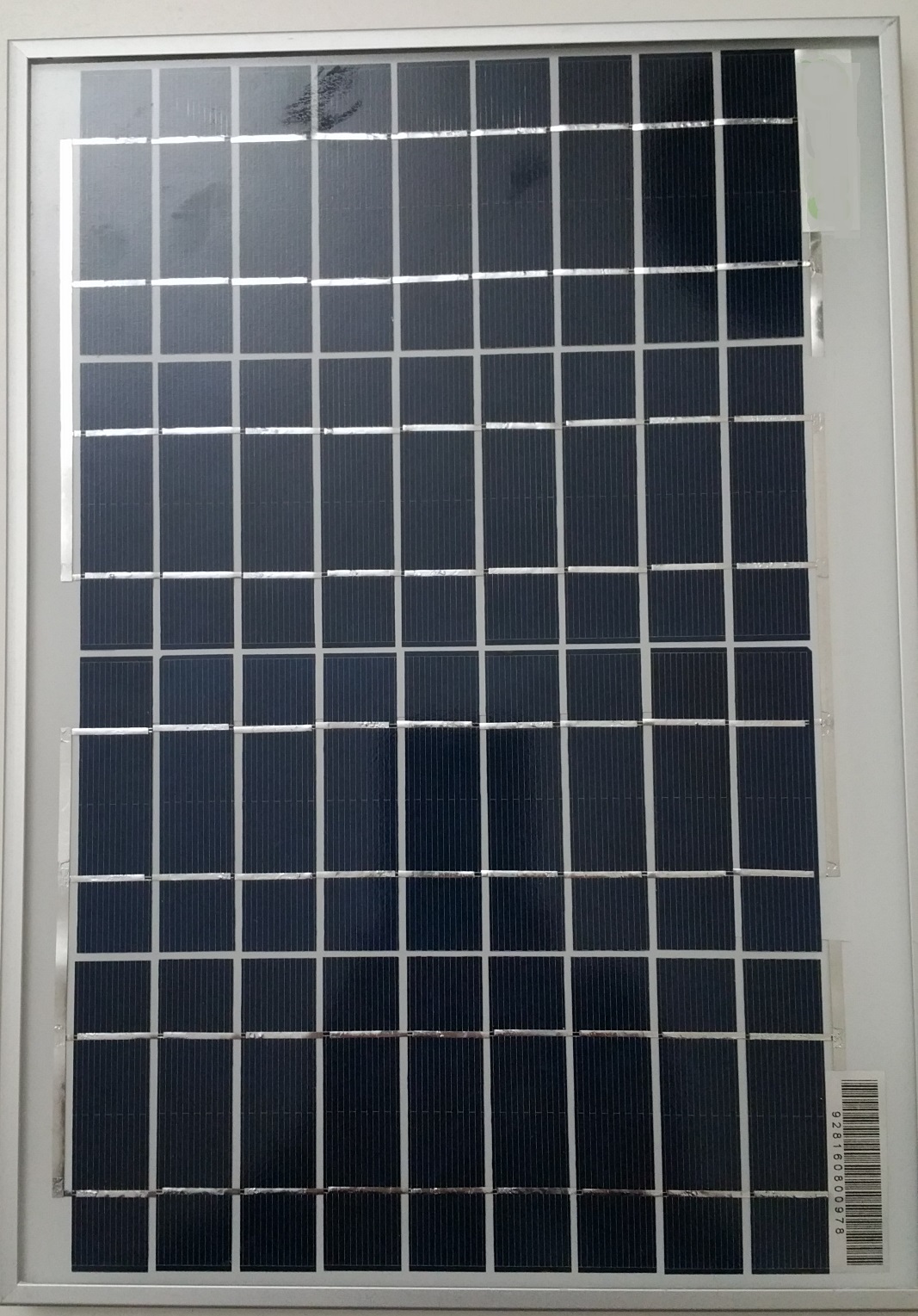

    Nelle versioni di dotazione "A" - "B" - "C" della centralina fotovoltaica, viene fornito un pannello fotovoltaico da 20Watt di potenza (dimensioni 47x34x2,5 cm. - peso: 2Kg. circa)



pannello FV 20W





La centralina fotovoltaica "BCF12", è già comunque predisposta per poter funzionare con pannelli fotovoltaici (mono/policristallini), di potenza compresa tra 10Watt e 300Watt (max. "Vmp" pannello fotovoltaico 18Volt).

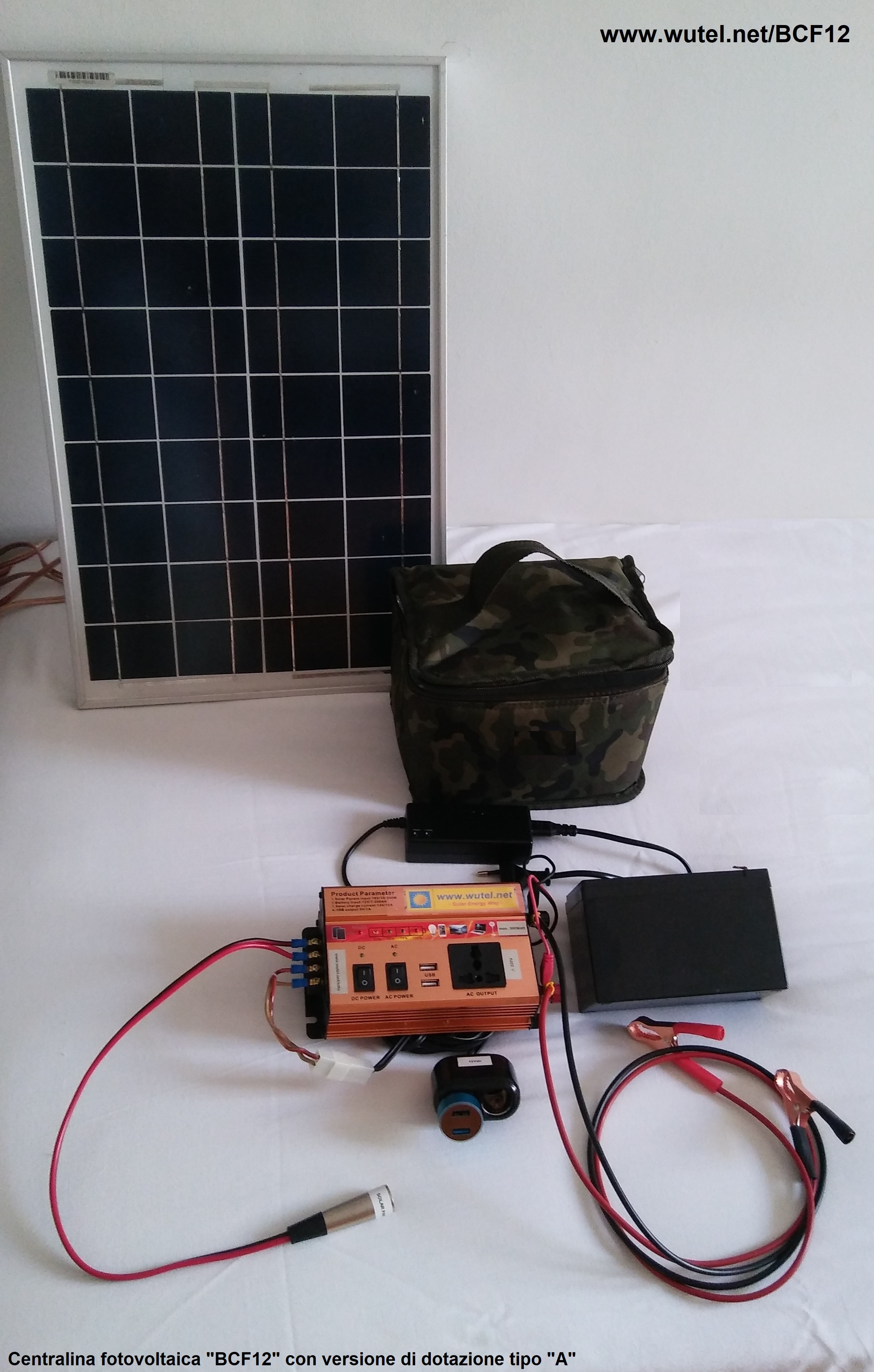

BCF12 vista completa

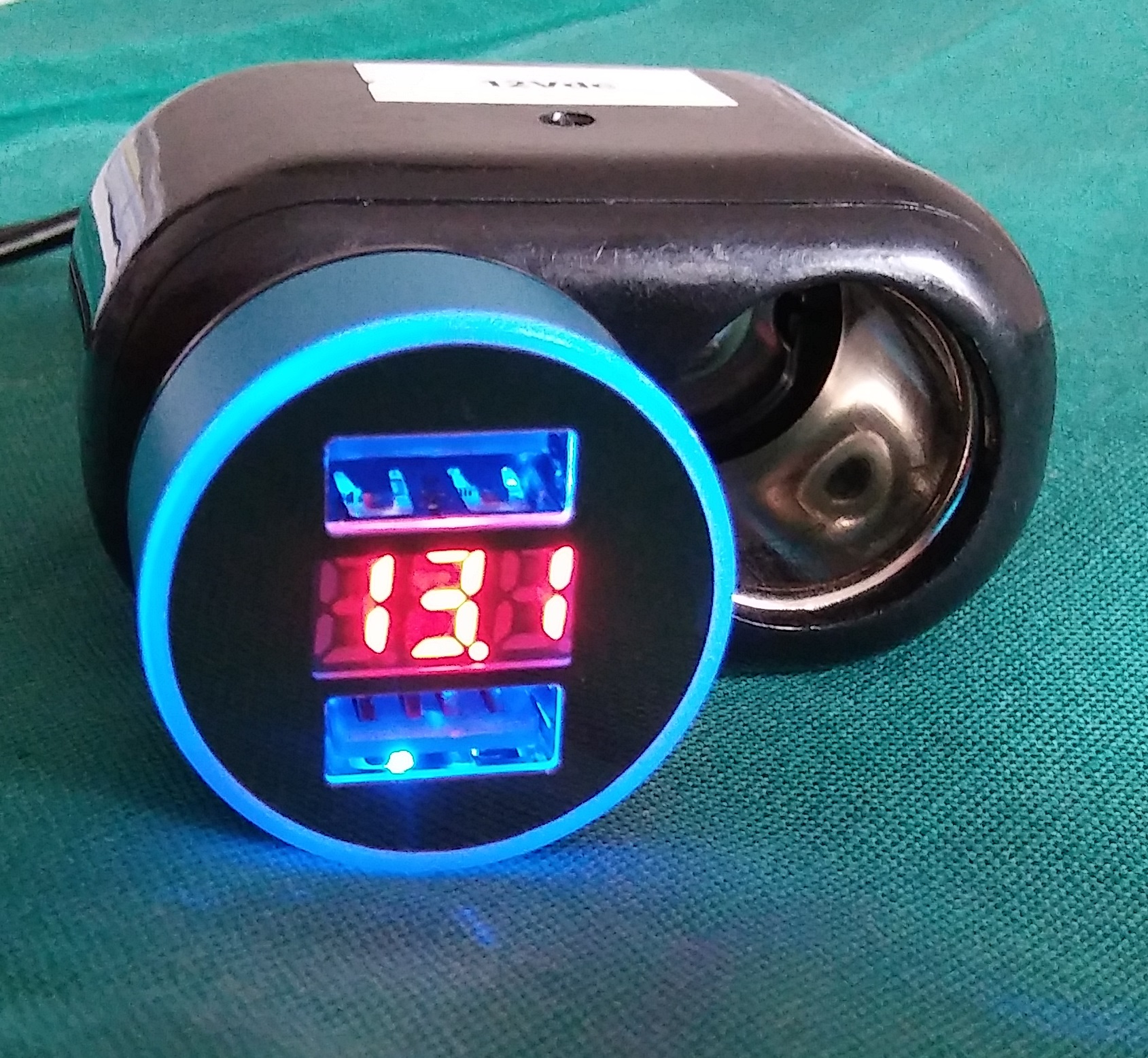

Il controllo dello stato di carica della batteria, può avvenire sia tramite la lettura del valore di tensione indicato dallo strumento digitale (voltmetro), incorporato nella  presa USB, fornita in dotazione con la valigetta



doppia USB con voltmetro

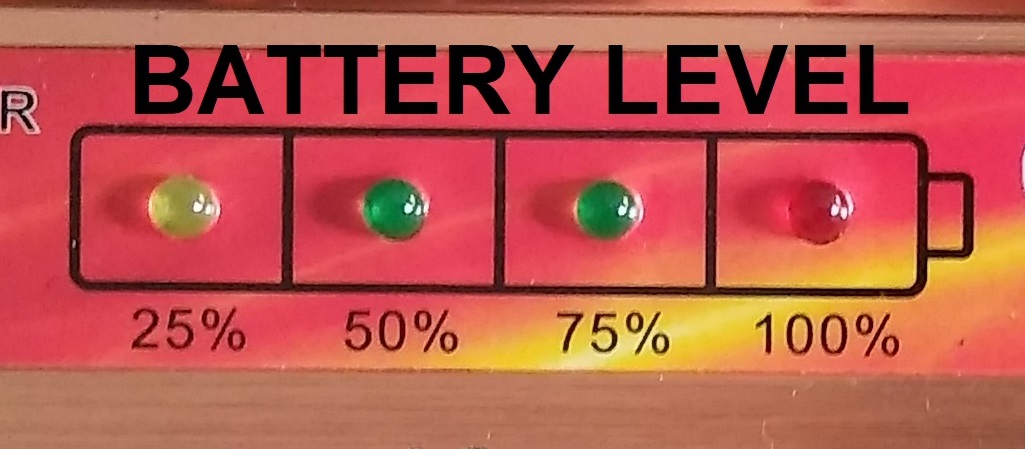

che tramite l'indicatore a LED luminosi, incorporato nella centralina



indicatore a LED V batt.








In dettaglio, la centralina fotovoltaica "BCF12" è composta da:



- beauty case in stoffa imbottita (con maniglia), di dimensioni 22 x 15 x 18 cm;

- inverter 300Watt (220V), con regolatore di carica incorporato (PWM 15A);

- pannello fotovoltaico da 20Watt di potenza (per versioni "A", "B" e "C");



- batteria "AGM" 12Volt - 9Ah (per versioni "A" e "B");

- caricabatteria per la ricarica da rete (100-240Volt), per versioni "A" e "C";

- nr.1 connettore (tipo presa auto accendino), per il collegamento delle utenze

 elettriche esterne funzionanti a 12Volt (max. 10Ampere);



- nr.2 prese USB, per il collegamento e la ricarica delle apparecchiature

 elettroniche e di telefonia, funzionanti a 5Volt USB (max. 1A);



- nr.1 adattatore con nr. 2 prese USB, con voltmetro incorporato.



- nr.1 presa multistandard, per il collegamento delle utenze elettriche

 funzionanti a 220Volt (max. 300Watt).



- cavo di lunghezza 200cm, con connettore, per il collegamento del pannello fotovoltaico alla valigetta.






Tabella indicativa di esempio dei tempi di autonomia delle utenze collegabili (singolarmente), utilizzando una batteria da 12Volt, 9Ah (carica al 100%).



Computer portatile



1,5 - 2 ore circa (in base al modello)

Tablet



più di una ricarica completa

TV LED 20"



1,5 - 2 ore circa

Lampadina LED 220Volt 5Watt



5 ore circa

Lampadina LED 12Volt 5Watt



5 ore circa



Faretto LED 12Volt 10Watt



2,5 ore circa

Telefono cellulare



più di una ricarica completa

Smartphone



più di una ricarica completa

     N.B. se alla centralina fotovoltaica viene collegata una batteria 12Volt da 18Ah di capacità, le ore di autonomia indicate nella precedente tabella, raddoppiano.


Se le apparecchiature da alimentare funzionano a 220Volt, non bisogna mai superare i   300Watt di potenza complessiva.

     N.B. per poter utilizzare l'inverter alla massima potenza, o per avere maggiore autonomia d'utilizzo, occorre collegare e utilizzare una batteria di capacità maggiore rispetto a quella da 9Ah fornita nelle dotazioni "A" e "B" (ad esempio, almeno 65Ah di capacità).

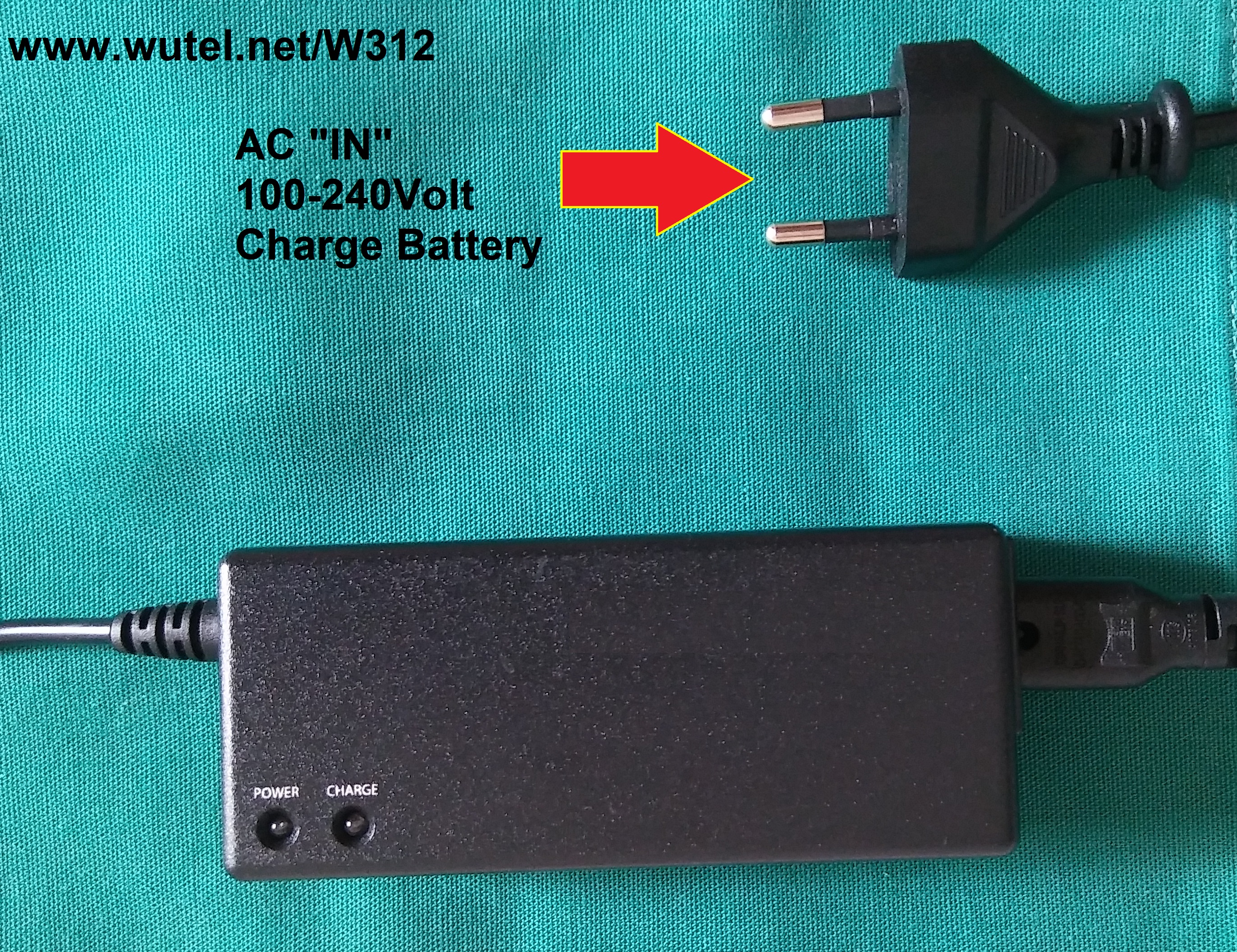

     La batteria fornita nelle dotazioni "A" e "B" (oppure quella esterna, opzionale, reperita separatamente), può essere ricaricata, oltre che dal pannello fotovoltaico, anche tramite il caricabatteria (fornito nelle dotazioni "A" e "C"), da collegare ad una presa di corrente con tensione compresa tra i 100Volt e i 240Volt. Questo "range" di tensione così ampio, permette di poter utilizzare le reti elettriche di varie nazioni del mondo, nonché di poter utilizzare anche i generatori elettrici a motore, nel caso non fosse disponibile l'energia solare per la ricarica della batteria.

caricabatteria da rete





    ____________________________________________



ESEMPI DI UTILIZZO DELLA CENTRALINA FOTOVOLTAICA "BCF12"



   - Ricarica cellulari, smartphone, tablet, ecc., tramite le 4 prese USB.

   - Alimentazione e ricarica computer portatile, tramite la presa a 220Volt.

   - Alimentazione di lampade per illuminazione degli ambienti, tramite presa 220Volt, oppure tramite presa 12Volt o le 4 prese USB, nel caso di utilizzo di lampadine LED funzionanti a bassa tensione.

lampadina USB

(esempio di lampadina LED con alimentazione 5Volt USB)



     La centralina fotovoltaica "BCF12" può inoltre essere personalizzata e realizzata anche con diverse configurazioni di dotazione (potenza del pannello fotovoltaico, batteria esterna, numero di prese a 220Volt, 12Volt e 5Volt USB), in base alle specifiche esigenze di utilizzo.



     ok Tutte le connessioni elettriche possono essere facilmente eseguite senza attrezzi, grazie a connettori "plug and play" o morsetti con vite.

   ok Il cavo di collegamento tra il pannello fotovoltaico e la centralina, può essere giuntato e prolungato.
