CENTRALINA FOTOVOLTAICA FISSA/PORTATILE (CON VALIGETTA) MOD."P2020"



http://www.wutel.net/P2020

PROGETTO "E.L.F.O."

_________________________________________________



Questa centralina fotovoltaica, con valigetta e regolatore di carica incorporato, consente di poter produrre e avere una riserva di energia elettrica, in qualsiasi parte del mondo.



P2020

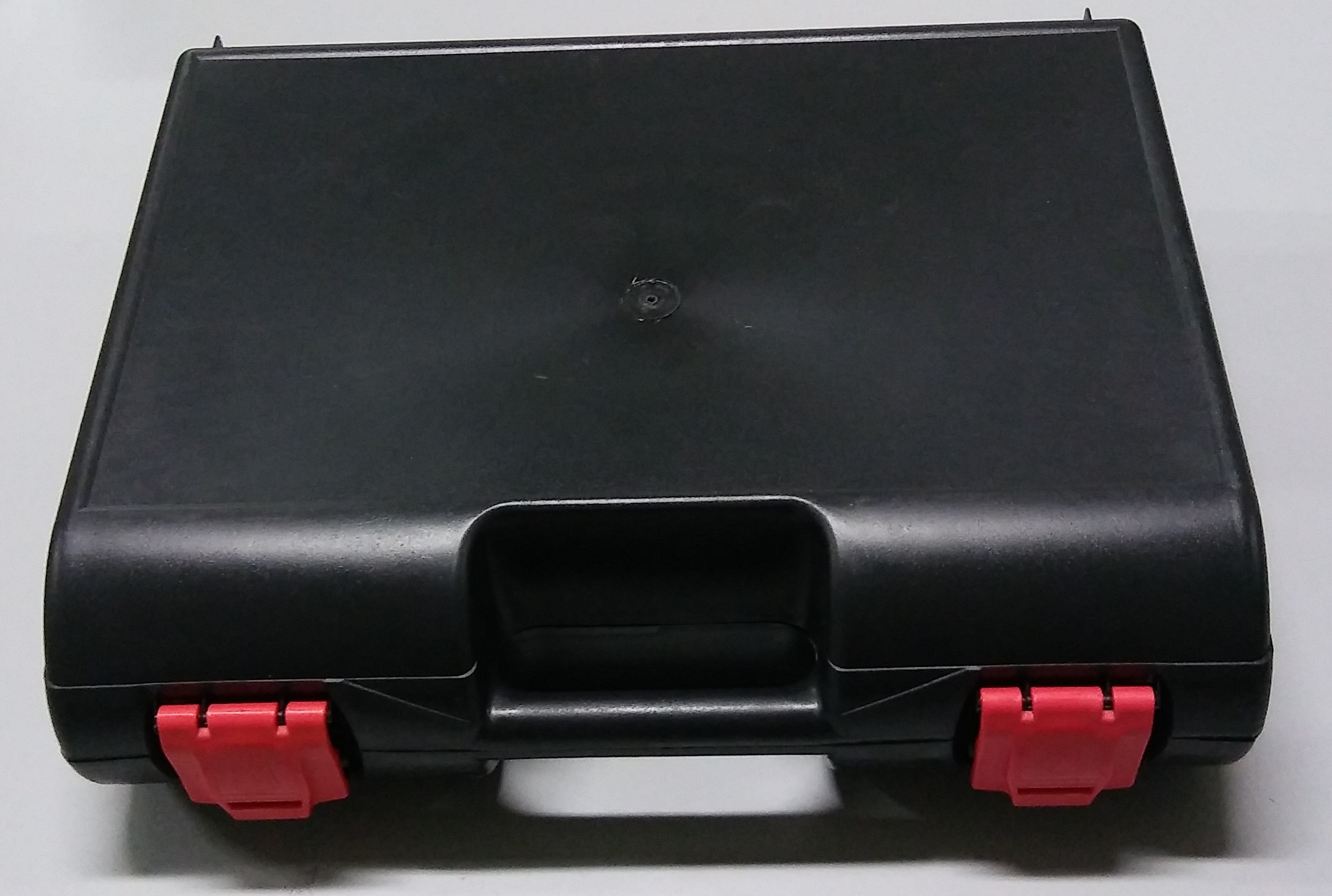

contenuto valigetta P2020




     I principali utilizzi di questa unitÓ di produzione d'energia, sono ad esempio quelli di:

  • ricaricare batterie a 12Volt o 24Volt tipo AGM, GEL o "acido libero" (per auto);

  • accendere lampadine o faretti LED per l'illuminazione serale/notturna:

  • alimentare computer portatili (con apposito alimentatore o inverter opzionali);

  • alimentare televisori LED 12/24Volt;

  • alimentare (con idonea batteria esterna) piccoli frigoriferi (modelli con compressore e termostato), funzionanti a 12/24Volt (corrente continua) oppure a 220/230Volt corrente alternata (con inverter opzionale);

  • ricaricare le batterie di telefoni cellulari, smartphone, tablet, radio AM/FM, telefoni satellitari, ricetrasmittenti, ecc.;

  • alimentare e ricaricare le batterie di apparecchiature elettroniche USB.

  • fornire immediata energia elettrica in caso di emergenza (blackout della rete elettrica, guasti all'impianto elettrico, ausilio alla Protezione Civile).





Principali VANTAGGI della centralina fotovoltaica "P2020":



icona ok   completamente cablata e pronta all'uso.



icona okdotata di connettori ad innesto rapido con sistema anti errore.



icona oknon necessita di attrezzi o utensili per l'installazione e l'uso.



icona okdi facile, immediato ed intuitivo utilizzo.



icona okfunziona con tutti i tipi di batterie Pb (AGM, GEL, acido libero).



icona okfunziona con pannelli fotovoltaici mono/policristallini fino a 20A (max.50V).






 FUNZIONAMENTO:



Per poter iniziare ad utilizzare la centralina fotovoltaica, Ŕ necessario collegare:



la batteria "AGM" in dotazione, tramite il cavetto con le pinze;



collegamento batteria P2020









e il pannello fotovoltaico in dotazione, tramite il cavetto con connettori MC4.





connettori MC4







N.B. Per poter ricaricare batterie a 24Volt, occorre collegare in serie due pannelli a 12V (come ad esempio quello in dotazione con la centralina), oppure collegare un pannello a 24V (max.20A "Isc").





Il regolatore di carica incorporato nella centralina Ŕ dotato di 2 prese USB

(5Volt).





Il controllo dello stato di carica della batteria, avviene tramite il display del regolatore di carica.




In dettaglio, la centralina fotovoltaica P2020 Ŕ composta da:

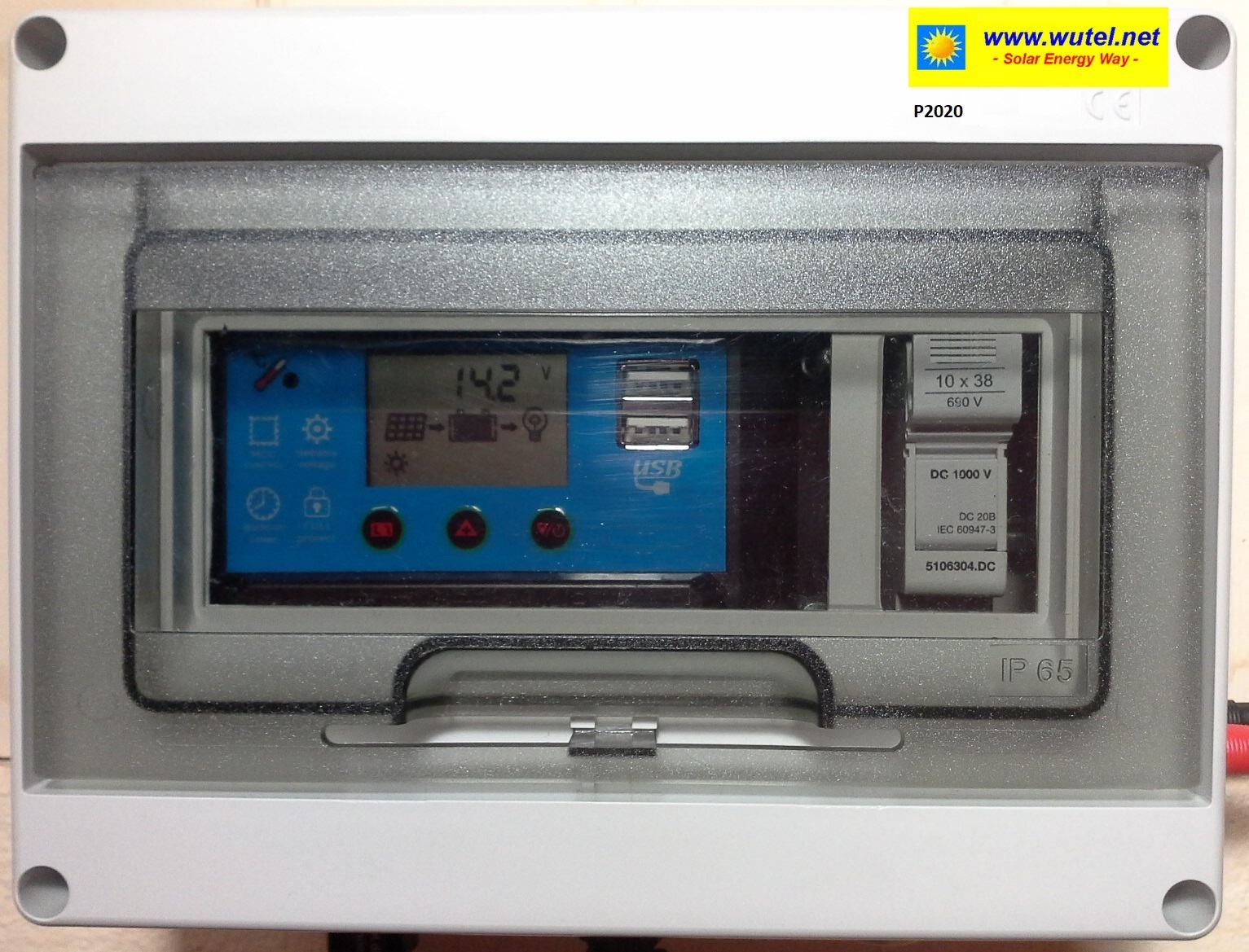

- contenitore (IP65) con portello trasparente, di dimensioni 20 x 16 x 9 cm.;





- valigetta in plastica, di dimensioni 40 x 12 x 31,5 cm.;



- regolatore di carica (PWM), con 2 prese USB;



- lampadina LED 5Volt USB;



- connettori multicontact MC4 per il collegamento del pannello fotovoltaico;



- cavetti con pinze per il collegamento della batteria (lunghezza 180cm circa);



- portafusibile e fusibile di protezione da 20A;



- pannello fotovoltaico da 20Watt con cavo da 2 metri (prolungabile);

                  (dimensioni pannello: 47 x 34,5 x 2,5cm - Peso: 2,5Kg)





- staffe in metallo regolabili per il fissaggio a parete della centralina;

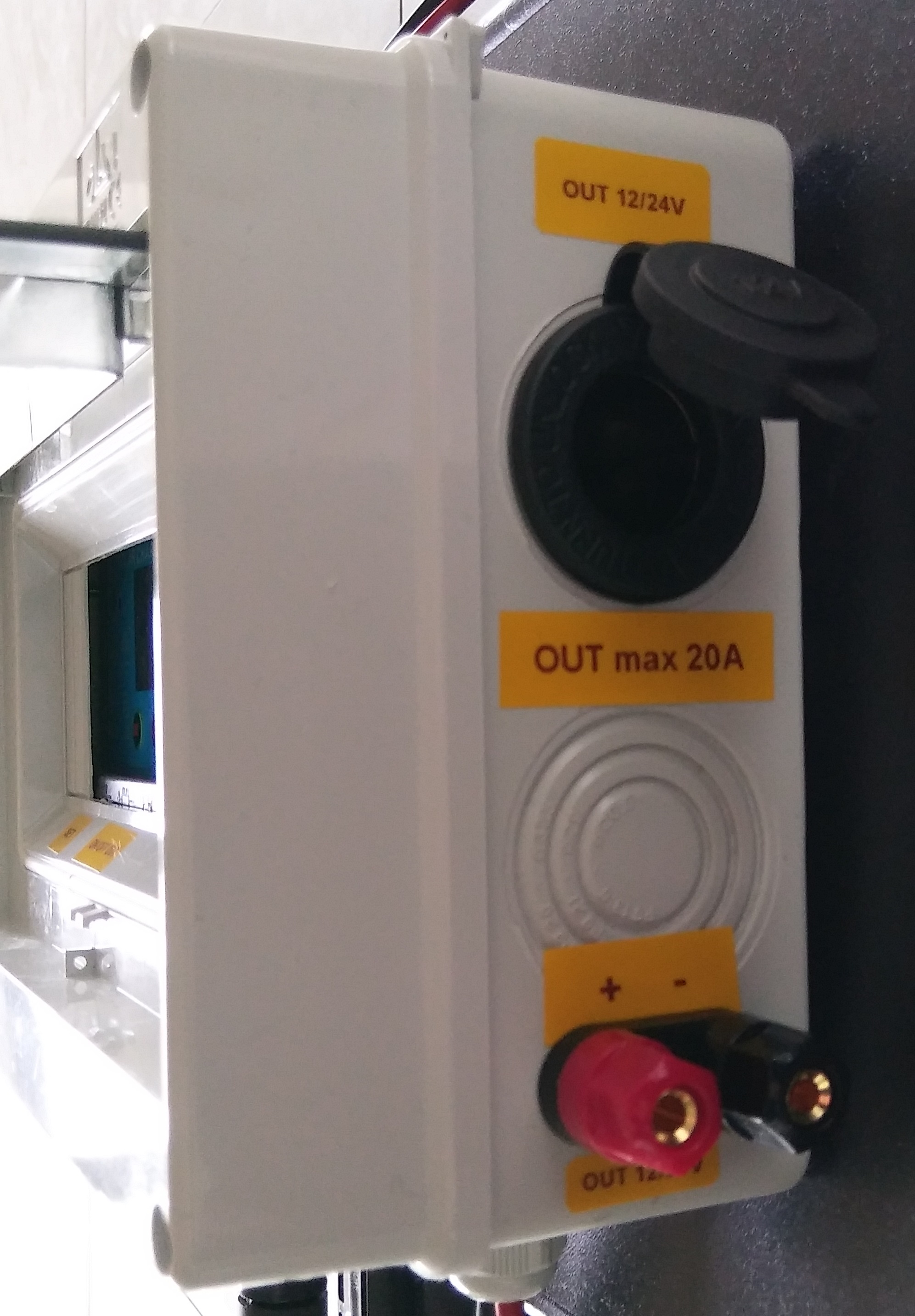

- presa tipo accendino per il collegamento delle utenze elettriche esterne (max. 20A)



- presa con connettori (+) (-) per il collegamento degli spinotti o dei cavetti delle utenze elettriche esterne (max. 20A)




Peso centralina + batteria + valigetta:  8 Kg  circa



Tabella indicativa di esempio delle utenze alimentabili singolarmente, collegando la

batteria in dotazione (12Volt - 18Ah) carica al 100%.



Computer portatile



4-5 ore circa (in base al modello)

Tablet



pi¨ di una ricarica completa

TV LED 12/24Volt



4-6 ore circa

Frigo 12/24Volt (con compressore)



1,5-2 ore circa

Lampadina LED da 5Watt



12 ore circa

Faretto LED da 10Watt



6 ore circa

Cellulare



pi¨ di una ricarica completa

Smartphone



pi¨ di una ricarica completa


Se le apparecchiature da alimentare funzionano invece a 220/230Volt, occorre collegare alla batteria un inverter esterno (opzionale), di potenza (Watt) adeguata al consumo delle apparecchiature stesse.


Per utilizzare gli inverter, Ŕ sempre raccomandato collegare alla centralina fotovoltaica un pannello di potenza (Watt) ed una batteria di capacitÓ (Ah) adeguati alla potenza dell'inverter (esempio: con inverter da 300Watt di potenza, utilizzato occasionalmente alla massima potenza, occorre collegare alla centralina un pannello fotovoltaico da 100Watt ed una batteria di capacitÓ 100Ah ).

     La centralina fotovoltaica Ŕ progettata per poter funzionare con pannelli fotovoltaici (12/24Volt) di tipo mono/policristallini fino a 20Ampere Isc (max. 50Volt) e batterie al piombo di tipo AGM, GEL o ACIDO LIBERO, di capacitÓ compresa tra 9 e 400Ah (la centralina fotovoltaica ha in dotazione di base un pannello da 20Watt ed una batteria "AGM" da 12Volt - 18Ah).

     Per la ricarica di una batteria esterna di grossa capacitÓ (Ah), Ŕ anche possibile collegare pi¨ centraline in parallelo tra di loro, tramite i cavi in dotazione, in modo da sommare la potenza complessiva dei pannelli fotovoltaici collegati alle singole centraline.

















     In caso ci fosse la necessitÓ di ulteriori 2 prese USB in uscita, Ŕ possibile collegare l'adattatore (opzionale) qui sotto indicato:



            adattatore USB

     Mentre, nel caso ci fosse la necessitÓ di avere maggiore intensitÓ di luce per l'illuminazione serale/notturna, Ŕ possibile collegare ai morsetti di uscita della centralina, anche un faretto LED (opzionale), con involucro a tenuta stagna "IP54":

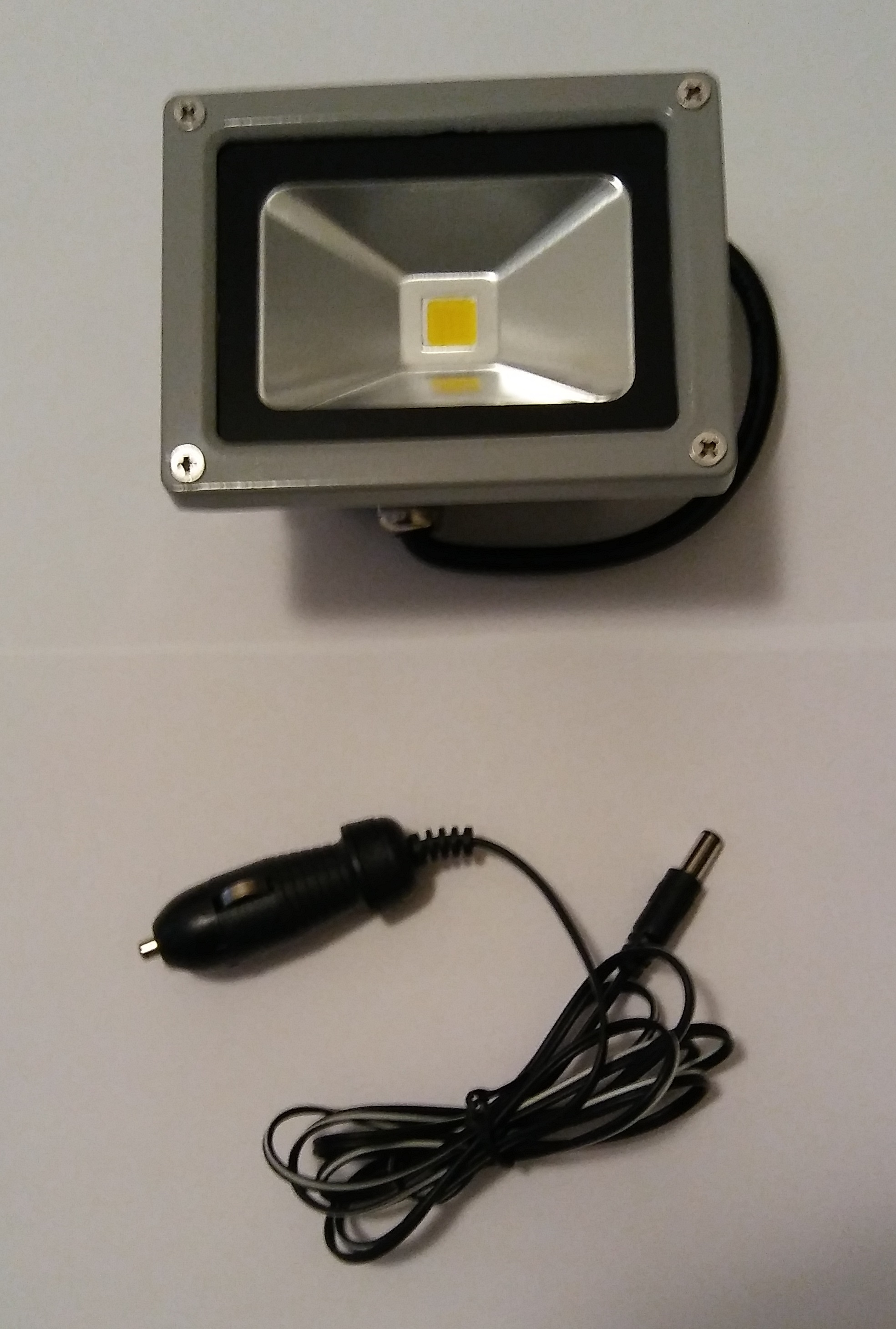

faretto 10W

    ____________________________________________



     Nelle successive rappresentazioni grafiche, si possono vedere alcuni esempi di applicazioni d'utilizzo della centralina fotovoltaica:

esempi utilizzo centralina con lampadina e tablet

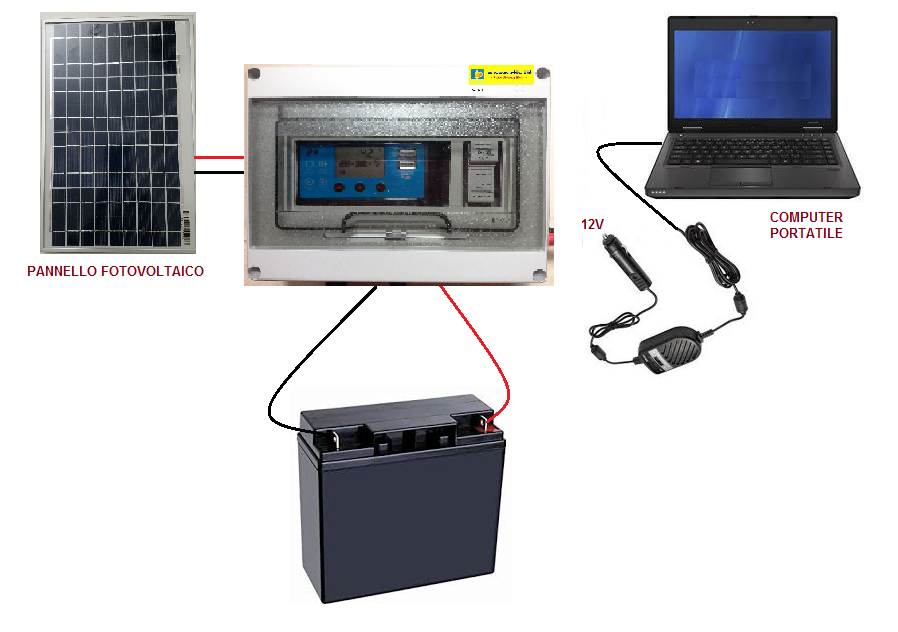

esempio utilizzo centralina con PC

esempio con inverter



_______________________________________



     Per agevolare il trasporto del pannello fotovoltaico in dotazione, Ŕ anche possibile dotarlo di maniglia (opzionale).

pannello con maniglia



     La centralina fotovoltaica "P2020" Ŕ inoltre realizzabile con diverse configurazioni di dotazione (potenza del pannello fotovoltaico, capacitÓ della batteria, inverter, numero di prese a 12/24Volt e 5Volt USB), in base alle specifiche esigenze di utilizzo.

     La centralina Ŕ giÓ predisposta per il funzionamento sia con batterie da 12Volt, che con quelle a 24Volt (riconoscimento automatico della tensione della batteria collegata).

     Per la ricarica di batterie a 24Volt, Ŕ per˛ necessario collegare alla centralina fotovoltaica pannelli a 24Volt, oppure due pannelli a 12Volt, collegati in serie tra loro.



     ok Tutti i componenti della centralina fotovoltaica sono facilmente sostituibili o intercambiabili, grazie a connettori "plug and play" o morsetti a vite.







Per una panoramica sugli altri sistemi fotovoltaici del progetto "E.L.F.O.", clicca sul seguente pulsante:

  PROGETTO "E.L.F.O."









......






Per ulteriori informazioni o precisazioni, potete contattarci al seguente recapito mail:



mail   wutel@live.it
