CENTRALINA FOTOVOLTAICA FISSA/PORTATILE (CON VALIGETTA) MOD."T1210"





AVVISO

La centralina fotovoltaica modello "T1210" non Ŕ pi¨ in produzione ed Ŕ stata sostituita dalla centralina modello "rdc1224"

Per vedere le caratteristiche tecniche del nuovo modello di centralina fotovoltaica, clicca il seguente link:

 http://www.wutel.net/rdc1224









_________________________________________________



Questa centralina fotovoltaica, con valigetta e regolatore di carica incorporato, consente di poter avere una fonte ed una riserva di energia elettrica, utilizzabile soprattutto in zone non elettrificate.

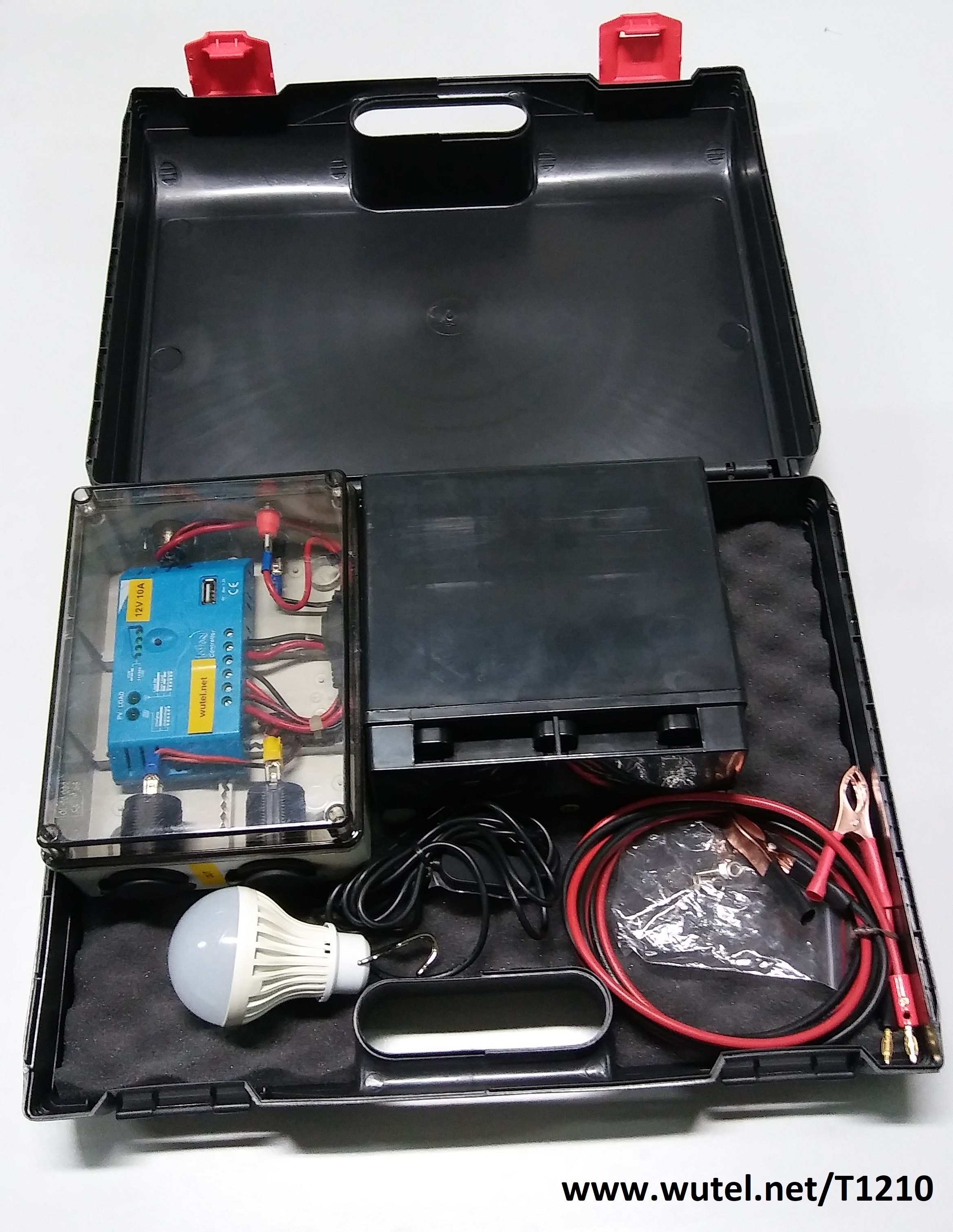

T1210 con valigetta

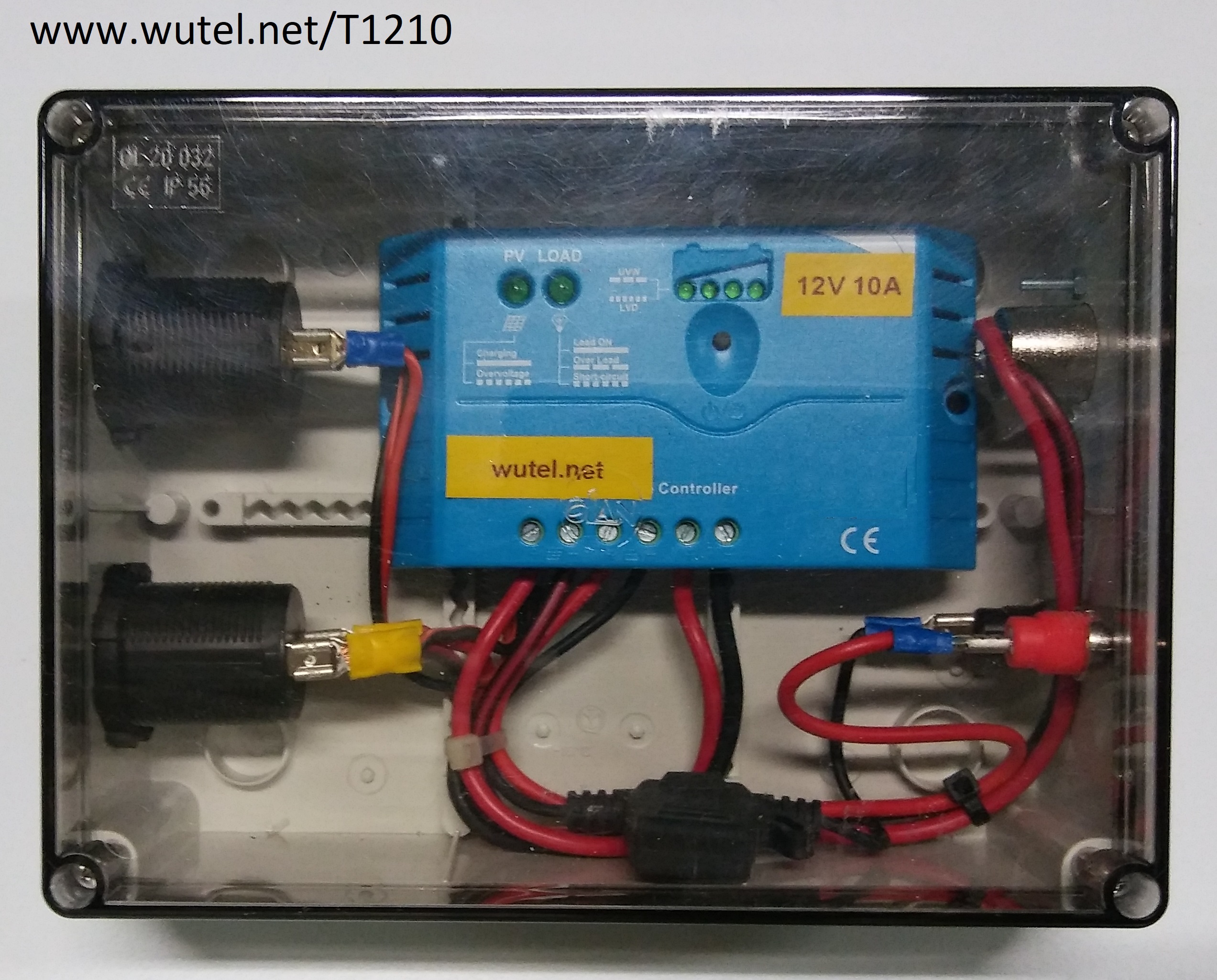

T1210 fronte





     I principali utilizzi di questa unitÓ di produzione d'energia, sono ad esempio quelli di:

  • ricaricare batterie a 12Volt (tipo AGM, GEL o "acido libero" per auto);

  • accendere lampadine o faretti LED per l'illuminazione serale/notturna:

  • alimentare computer portatili (con apposito alimentatore o inverter opzionali);

  • alimentare televisori LED 12Volt;

  • alimentare piccoli frigoriferi (modelli con compressore e termostato), funzionanti a 12Volt (corrente continua) oppure a 220/230Volt corrente alternata (con inverter opzionale);

  • ricaricare le batterie di telefoni cellulari, smartphone, tablet, radio AM/FM, GPS, telefoni satellitari, ricetrasmittenti, ecc.;

  • alimentare e ricaricare le batterie di apparecchiature elettroniche USB.

  • fornire immediata energia elettrica in caso di emergenza (blackout della rete elettrica, guasti all'impianto elettrico, ausilio alla Protezione Civile).





Principali VANTAGGI della centralina fotovoltaica "T1210":



icona ok   fornita completamente cablata e pronta all'uso.



icona okdotata di connettori ad innesto rapido con sistema anti errore.



icona oknon necessita di attrezzi o utensili per l'installazione e l'uso.



icona okdi facile, intuitivo e immediato utilizzo.



icona okfunziona con tutti i tipi di batterie Pb 12Volt (AGM, GEL, acido libero).



icona okfunziona con pannelli fotovoltaici mono/policristallini da 10 a 160Watt.






 FUNZIONAMENTO:



Per poter iniziare ad utilizzare la centralina fotovoltaica, Ŕ necessario collegare:



- la batteria ricaricabile "AGM" 12Volt di capacitÓ 18Ah, tramite il cavetto con pinze fornito in dotazione.

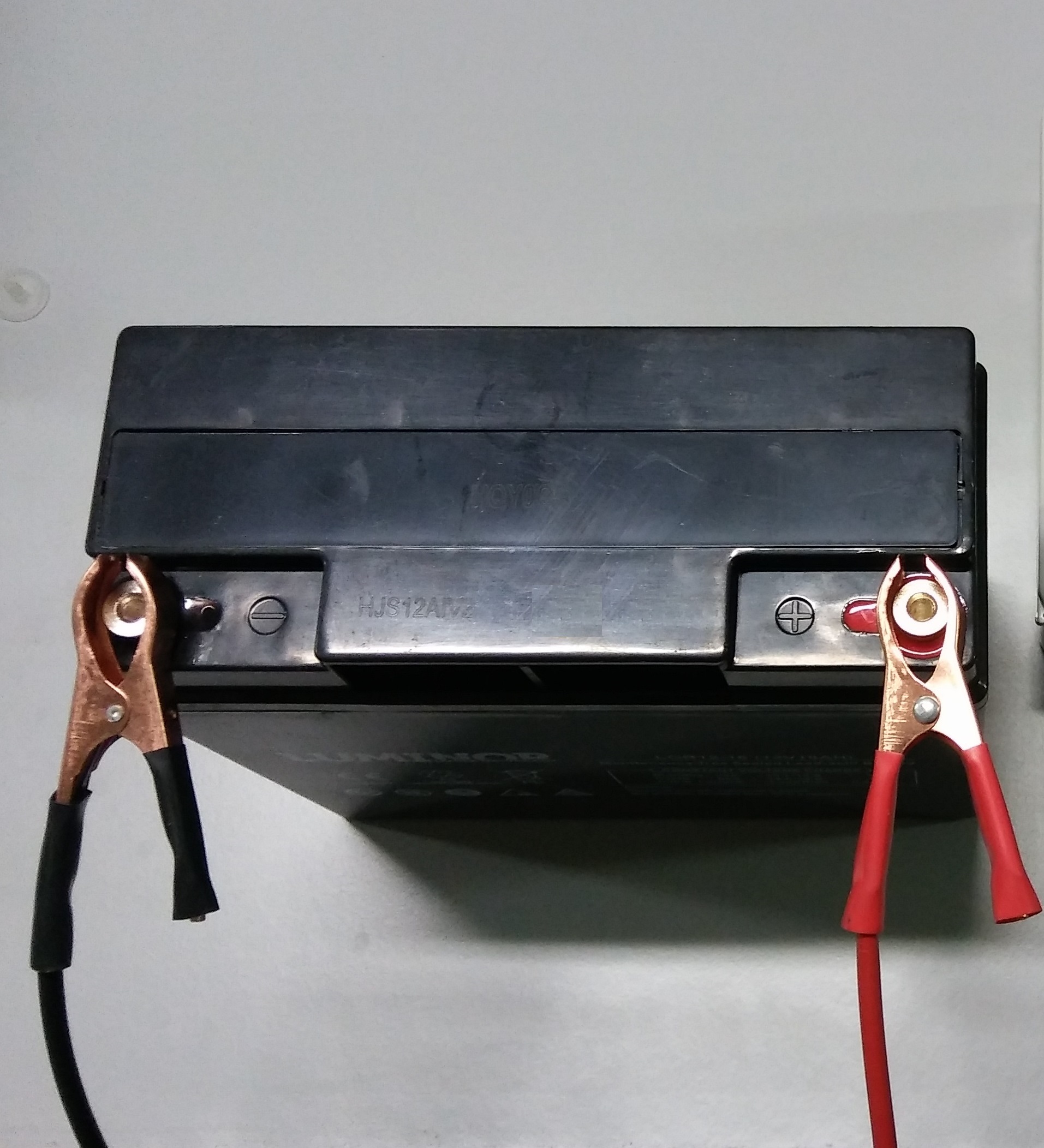

batteria con pinze

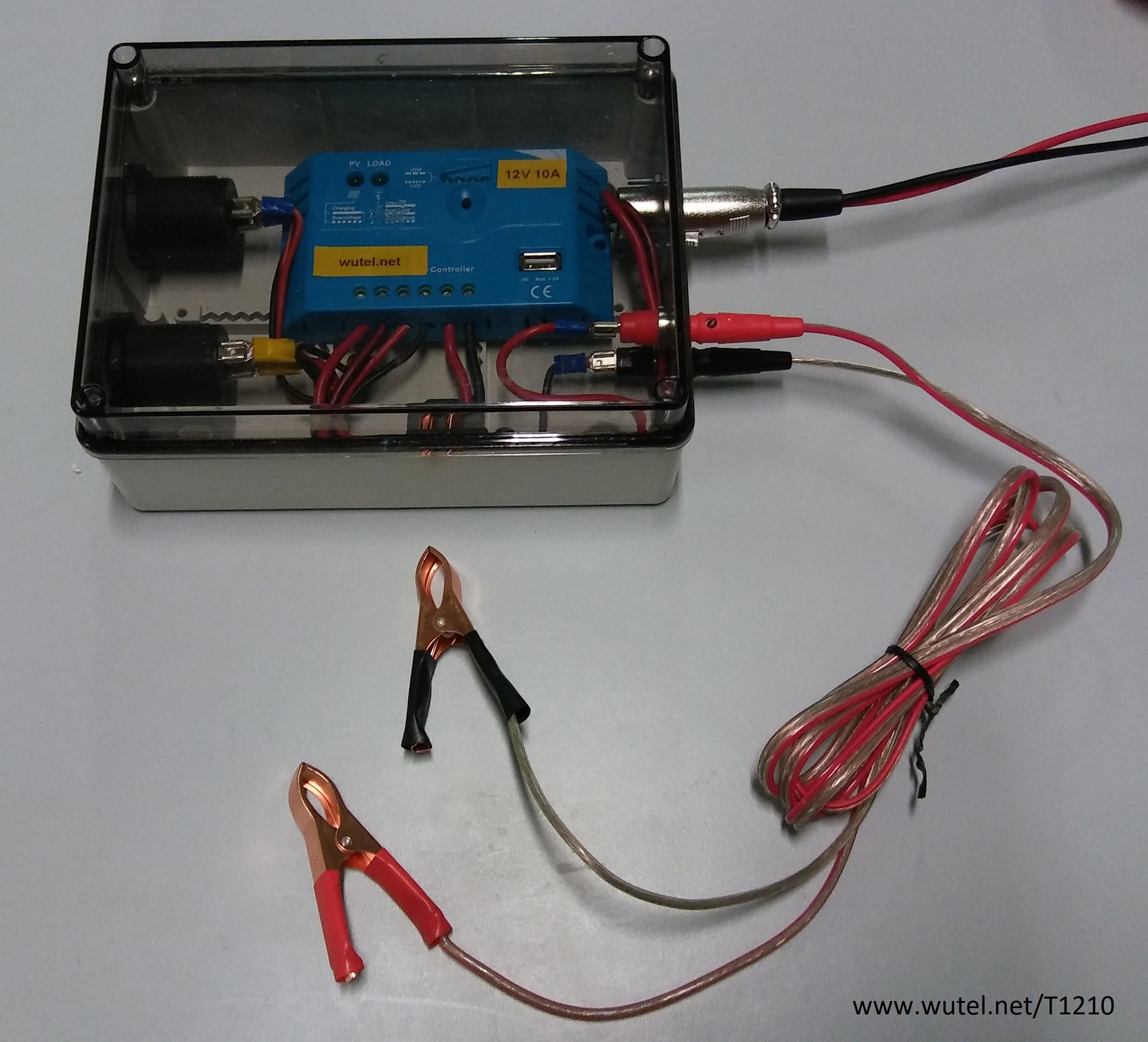

cavetto batteria T1210

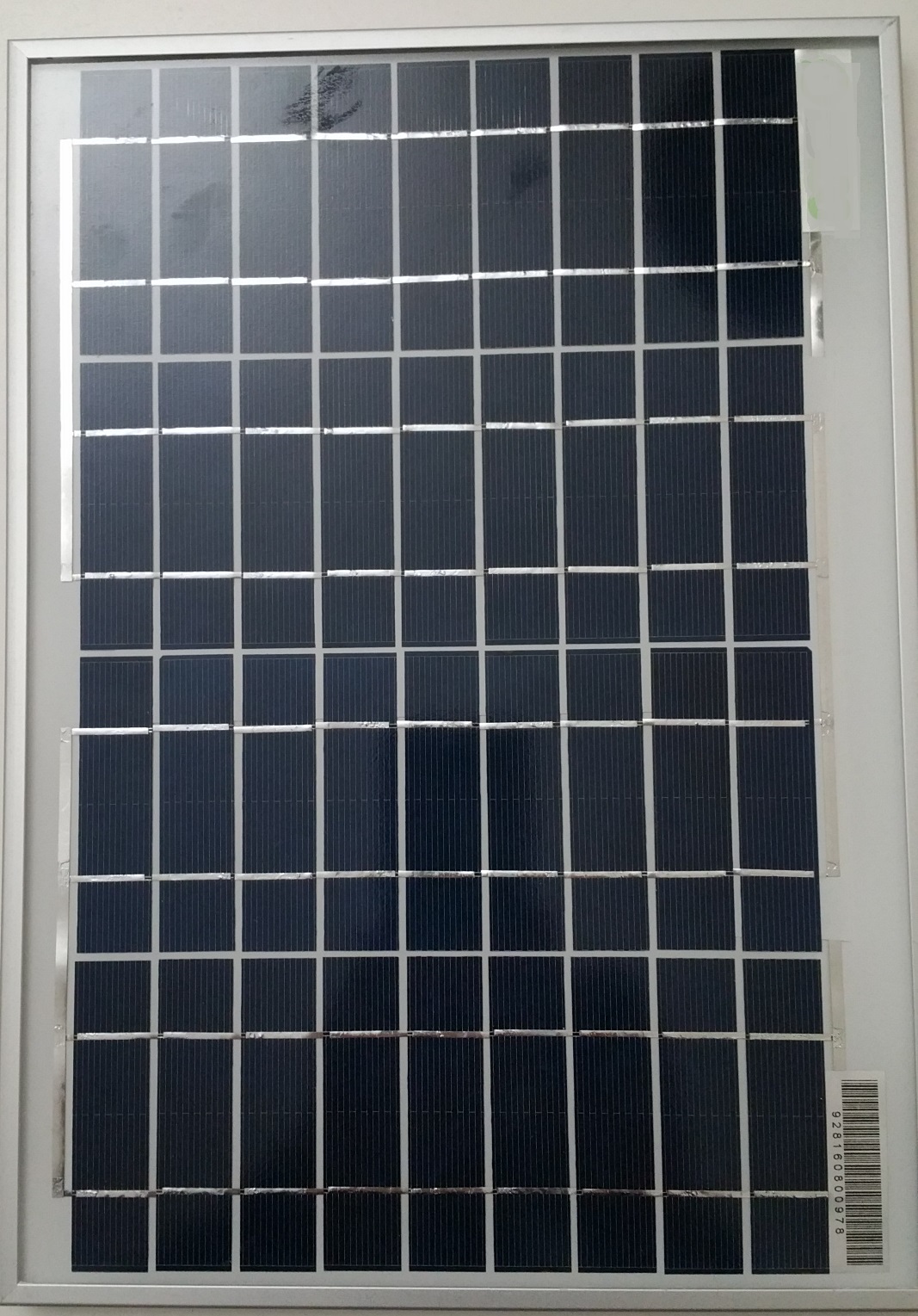

- il pannello fotovoltaico da 20Watt (in dotazione con la centralina).





N.B. La centralina fotovoltaica T1210, Ŕ giÓ predisposta per poter funzionare con pannelli fotovoltaici mono/policristallini, di potenza compresa tra 10Watt e 160Watt.





Il controllo dello stato di carica della batteria, avviene tramite LED luminosi incorporati nella centralina (regolatore di carica).




In dettaglio, la centralina fotovoltaica Ŕ composta da:



- box plastico con frontale trasparente di dimensioni 190 x 140 x 70 mm;



- valigetta in materiale plastico di dimensioni 400 x 120 x 315 mm;



- pannello fotovoltaico da 20Watt di potenza;



- batteria ricaricabile (AGM) 12Volt - 18Ah;

- regolatore di carica (PWM);

- lampadina LED 5Volt USB;

- presa per il collegamento del pannello fotovoltaico;

- cavetti con pinze per il collegamento della batteria (lunghezza 180cm circa);

- portafusibile e fusibile di protezione da 10A;

- supporto in metallo per il fissaggio a parete della centralina;



- connettore (tipo presa auto accendino), per il collegamento delle utenze elettriche esterne funzionanti a 12Volt (max. 10A)

- doppia presa USB, per il collegamento e la ricarica delle apparecchiature elettroniche e di telefonia, funzionanti a 5Volt.




Peso centralina + batteria + valigetta:  7,5 Kg.  circa



Tabella indicativa di esempio delle utenze alimentabili (singolarmente), utilizzando la batteria in dotazione da 12Volt, 18Ah (carica al 100%).



Computer portatile



4-5 ore circa (in base al modello)

Tablet



pi¨ di una ricarica completa

TV LED 12Volt



4-6 ore circa

Frigo 12Volt (con compressore)



1,5-2 ore circa

Lampadina LED da 5Watt



12 ore circa

Faretto LED da 10Watt



6 ore circa

Cellulare



pi¨ di una ricarica completa

Smartphone



pi¨ di una ricarica completa

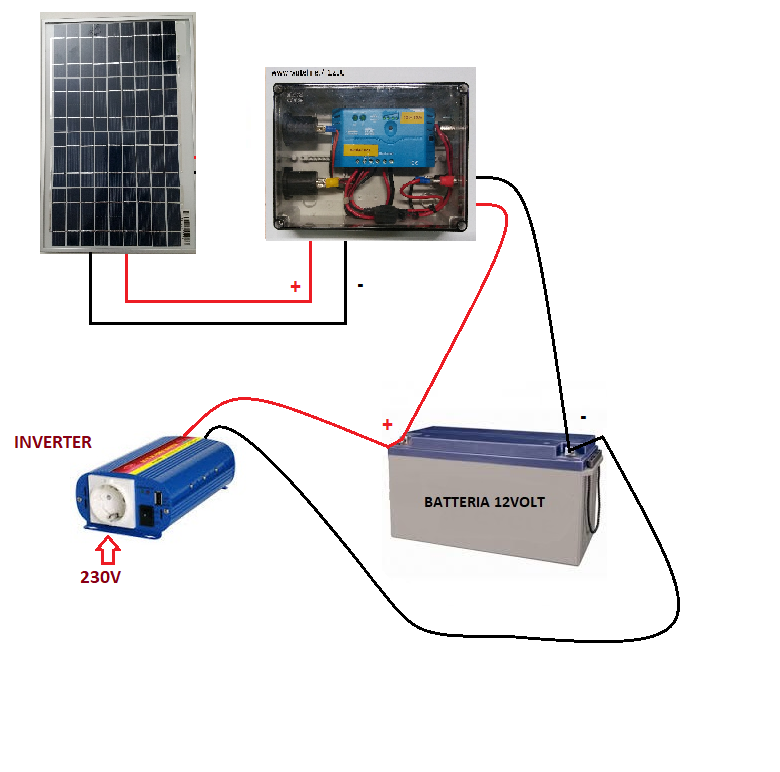

Se le apparecchiature da alimentare funzionano invece a 220/230Volt, occorre collegare alla batteria un inverter esterno (opzionale), di potenza (Watt) adeguata al consumo delle apparecchiature stesse.


Per utilizzare gli inverter, Ŕ sempre raccomandato collegare al sistema un pannello di potenza (Watt) ed una batteria di capacitÓ (Ah) adeguati alla potenza dell'inverter (esempio: pannello da 100Watt e batteria da 100Ah con inverter da 300Watt, utilizzato occasionalmente alla massima potenza).

     La centralina fotovoltaica Ŕ progettata per poter funzionare con pannelli fotovoltaici (12Volt) di tipo mono/policristallini da 10 a 160Watt di potenza e batterie al piombo di tipo AGM, GEL o ACIDO LIBERO, di capacitÓ compresa tra 9 e 150Ah

   N.B. la centralina ha come dotazione base, un pannello da 20Watt di potenza e una batteria da 12Volt - 18Ah di capacitÓ.

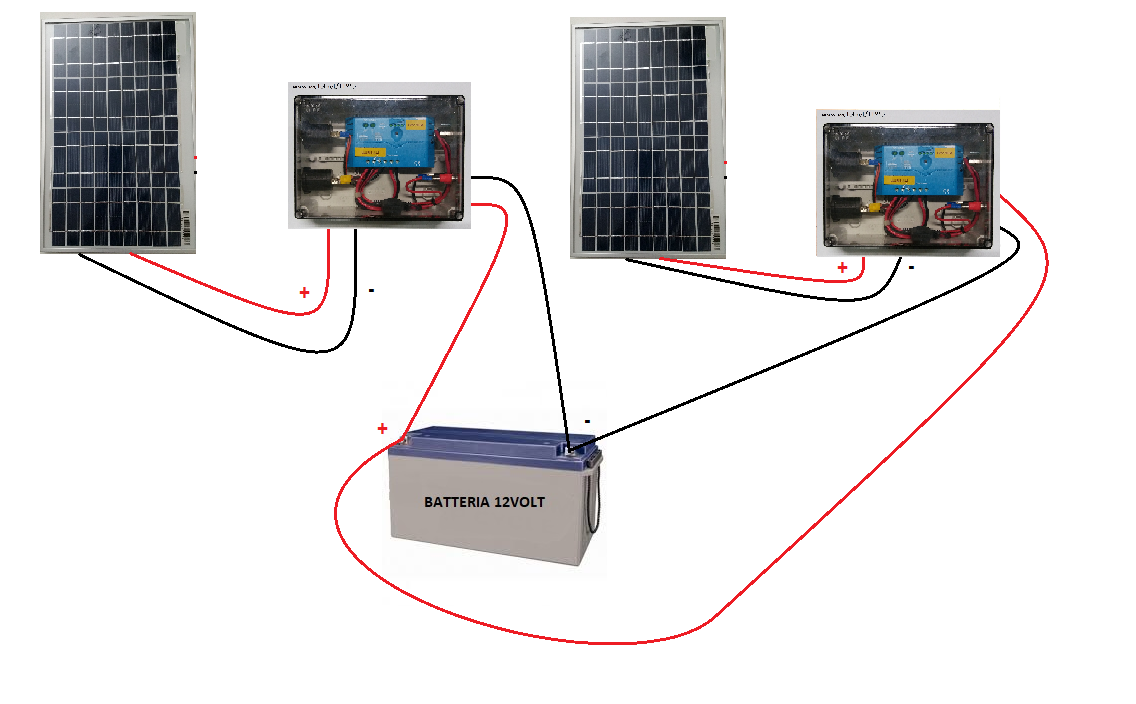

     Per la ricarica di una batteria esterna di grossa capacitÓ (Ah), Ŕ anche possibile collegare pi¨ centraline fotovoltaiche in parallelo tra di loro, tramite i cavi in dotazione, in modo da sommare la potenza complessiva dei pannelli fotovoltaici collegati ai singoli sistemi.

















     In caso ci fosse la necessitÓ di ulteriori 2 prese USB in uscita, Ŕ possibile collegare l'adattatore (opzionale) qui sotto indicato:



            adattatore USB

     Mentre, nel caso ci fosse la necessitÓ di avere maggiore intensitÓ di luce per l'illuminazione serale/notturna, Ŕ possibile collegare alla presa accendino 12Volt, un faretto LED (opzionale):

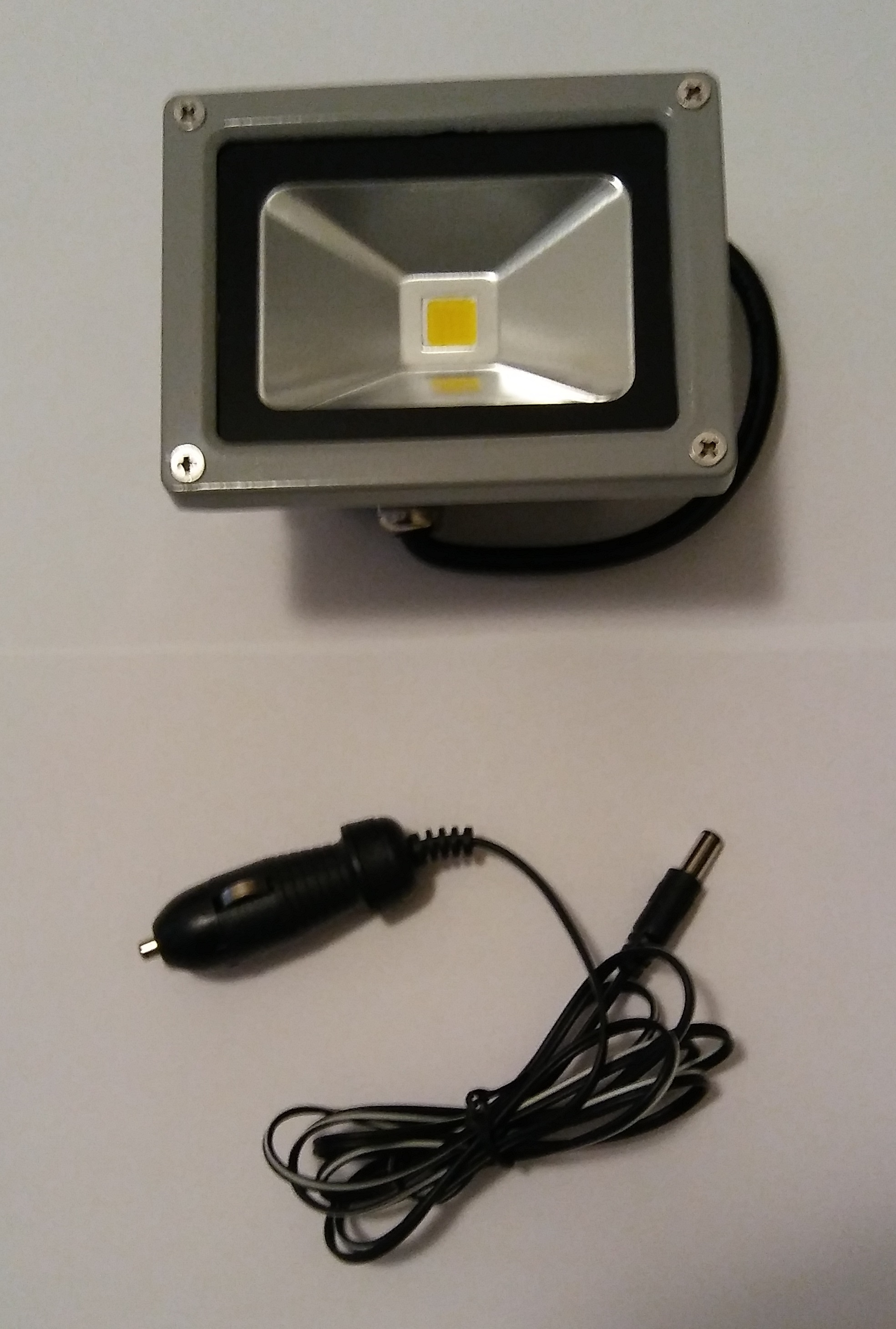

faretto 10W

    ____________________________________________



ESEMPI DI UTILIZZO DELLA CENTRALINA FOTOVOLTAICA

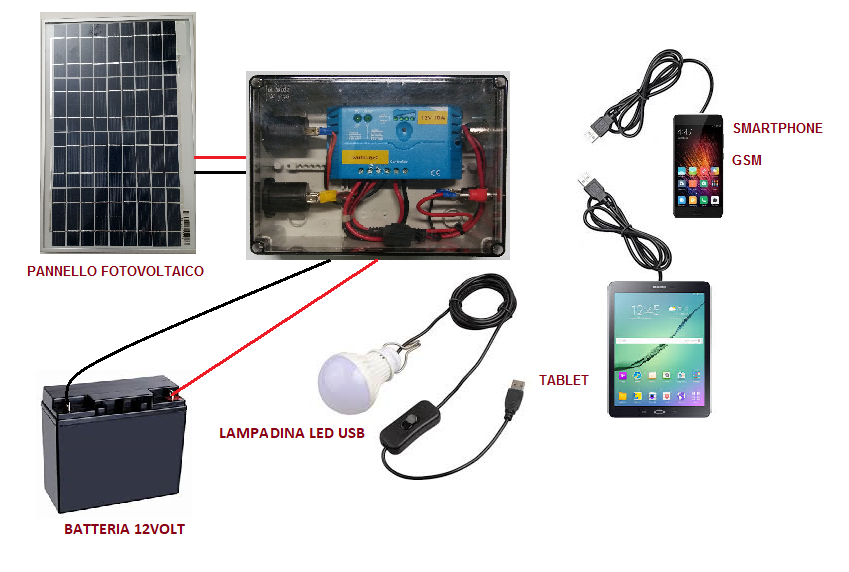

luce e ricarica cell.

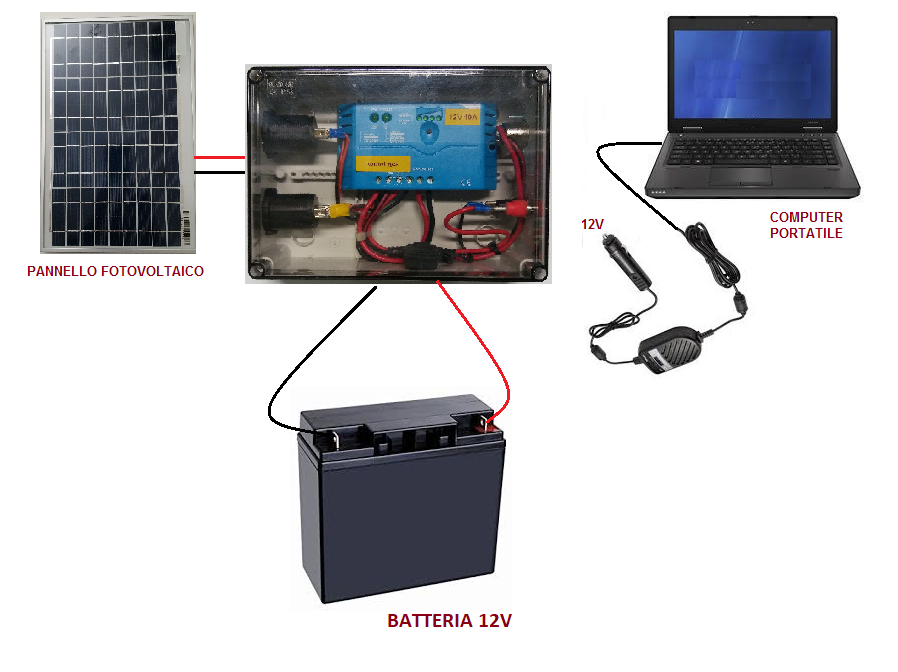

computer



     La centralina fotovoltaica "T1210" pu˛ inoltre essere realizzata anche con diverse configurazioni di dotazione (potenza del pannello fotovoltaico, batteria esterna, inverter, numero di prese a 12/24Volt e 5Volt USB), in base alle specifiche esigenze di utilizzo.



     ok Tutti i componenti della centralina fotovoltaica "T1210" sono facilmente sostituibili o intercambiabili, grazie a connettori "plug and play" o morsetti a vite.





AVVISO

La centralina fotovoltaica modello "T1210" non Ŕ pi¨ in produzione ed Ŕ stata sostituita dalla centralina modello "rdc1224"

Per vedere le caratteristiche tecniche del nuovo modello di centralina fotovoltaica, clicca il seguente link:

 http://www.wutel.net/rdc1224
