VALIGETTA FOTOVOLTAICA MULTIFUNZIONE

MODELLO "W312"



http://www.wutel.net/W312



_________________________________________________



Questa valigetta fotovoltaica ad energia solare, consente di produrre ed immagazzinare energia elettrica per le esigenze di utilizzo sia fisse che portatili/mobili.

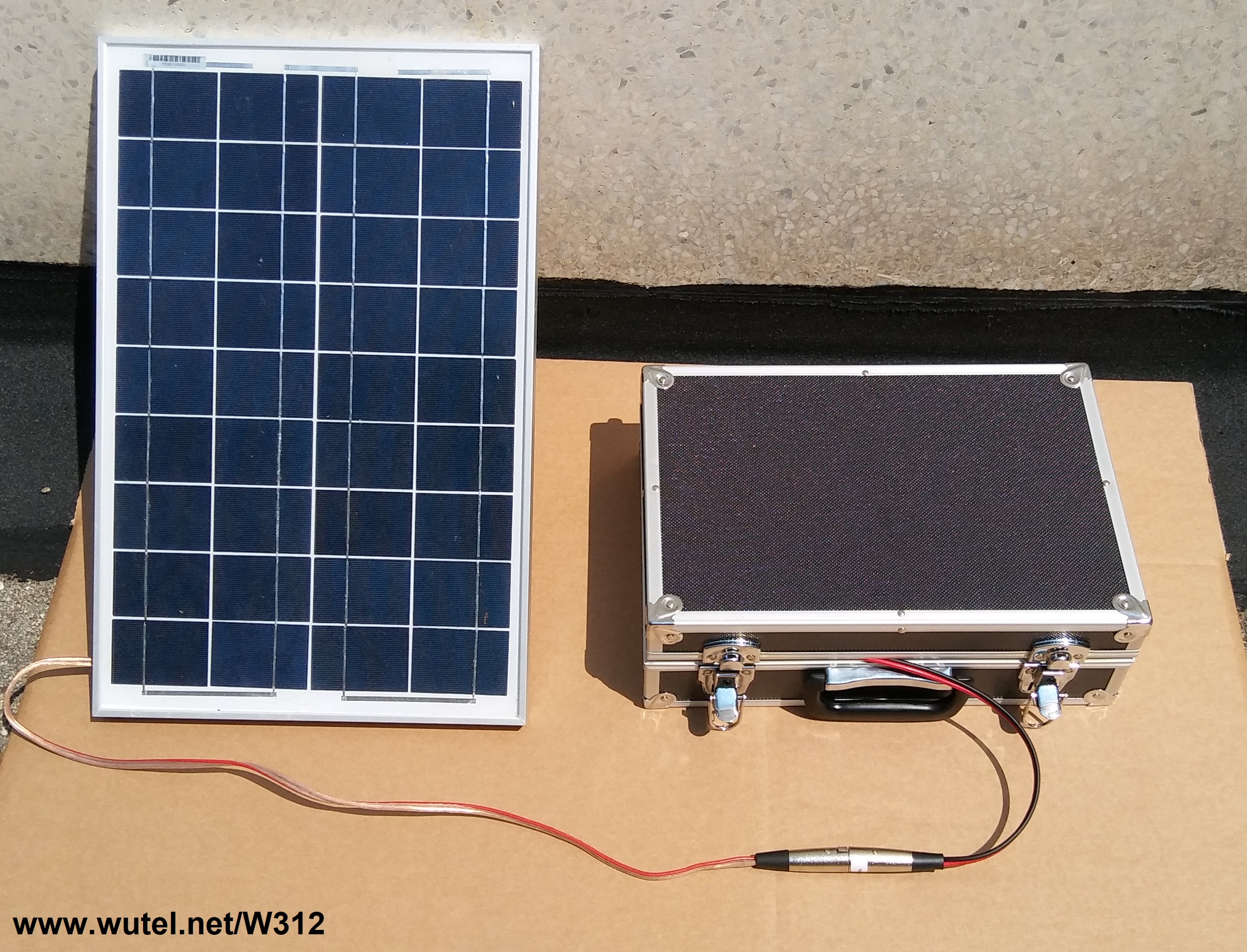

W312 con valigetta chiusa


     Gli utilizzi di questa apparecchiatura, sono ad esempio quelli di:

  • ricaricare batterie a 12Volt (tipo AGM, GEL o da auto);

  • accendere lampadine o faretti LED per l'illuminazione serale/notturna:

  • alimentare computer portatili;

  • alimentare televisori, radio, lettori audio/video;

  • alimentare piccoli elettrodomestici a 220Volt (max. 300Watt);

  • ricaricare le batterie di telefoni cellulari, smartphone, tablet, ecc.;

  • alimentare e ricaricare le batterie di apparecchiature elettroniche USB.

  • fornire immediata energia elettrica in caso di emergenza (blackout della rete elettrica, guasti all'impianto elettrico, ausilio alla Protezione Civile).

  • fornire energia elettrica per l'elettrificazione rurale in qualsiasi parte del mondo.





Principali VANTAGGI della valigetta fotovoltaica "W312":



icona ok   fornita completamente cablata e pronta all'uso.



icona ok dotata di connettori ad innesto rapido.



icona ok non necessita di attrezzi o utensili per l'installazione e l'uso.



icona ok di facile, intuitivo e immediato utilizzo.



icona ok funziona con tutti i tipi di batterie Pb 12Volt (AGM, GEL o per auto).



icona ok funziona con pannelli fotovoltaici da 10Watt a 300Watt (Vmp max18Volt).



icona ok ricarica della batteria 12Volt (anche per auto) sia da pannello fotovoltaico che da rete elettrica 220/230Volt.



icona ok dotata di multiprese multitensione (5Volt USB - 12Volt - 220Volt).






 FUNZIONAMENTO:



Il funzionamento della valigetta è molto semplice. Come prima cosa è necessario aprire la valigetta e accendere la centralina tramite gli interruttori (DC POWER e/o AC POWER) presenti sulla stessa.

N.B.: l'interruttore "DC" attiva le prese USB (5Volt) e quella a 12Volt, mentre l'interruttore "AC" attiva la presa a 220Volt.

I due circuiti "DC" e "AC" sono indipendenti e autonomi l'uno dall'altro.

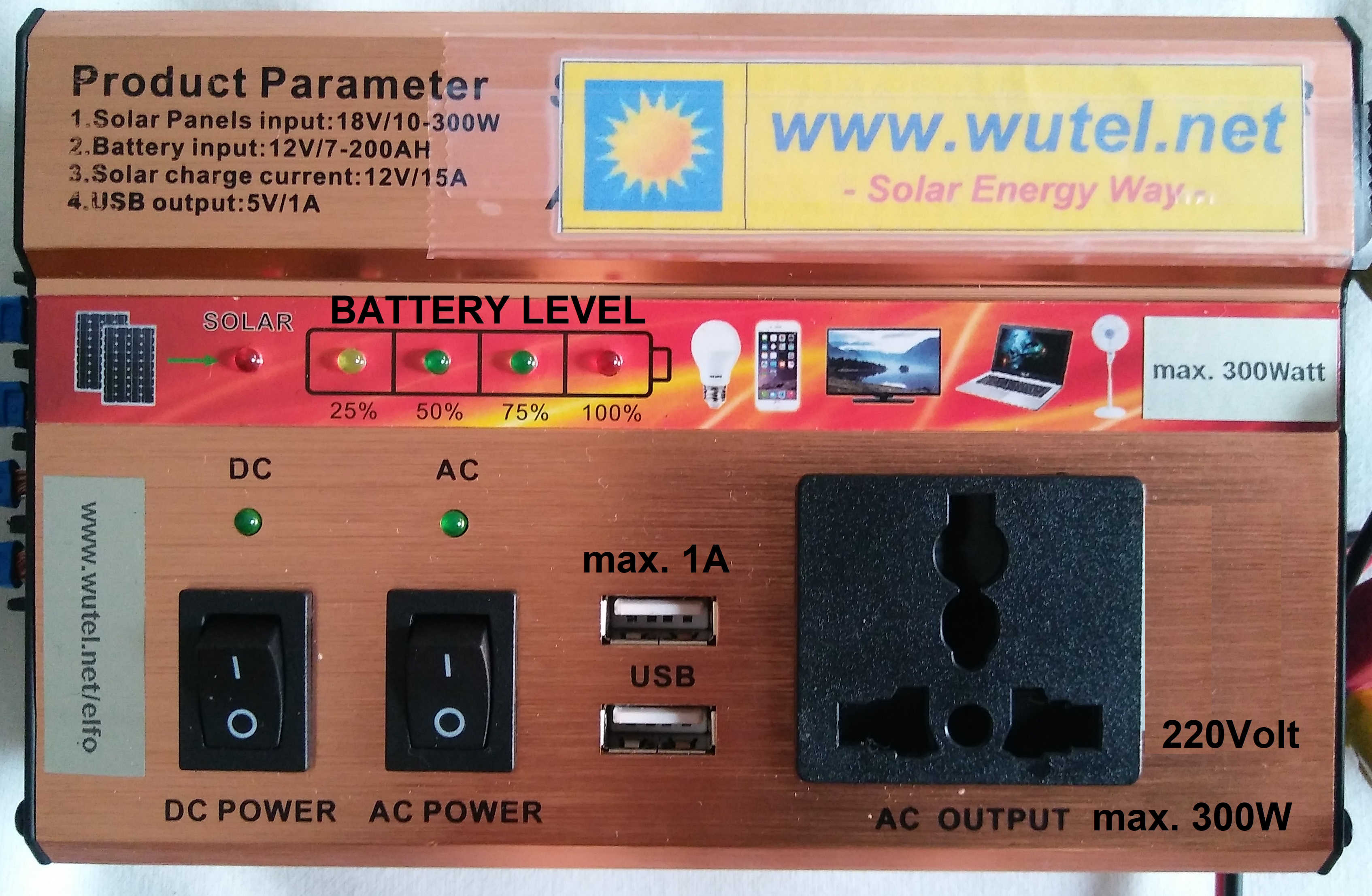

centralina W312



N.B. La batteria fornita in dotazione con la valigetta è del tipo "AGM" 12Volt, di capacità 18Ah. Nel caso occorresse maggiore autonomia, la batteria può anche essere facilmente sostituita con una di capacità più elevata (max. 200Ah), da acquistare separatamente.







    Per ricaricare la batteria tramite l'energia solare, occorre collegare il pannello fotovoltaico, tramite l'apposito connettore indicato dalla scritta "SOLAR PANEL", posizionandolo poi completamente al sole, senza ombre (anche parziali).

corretta esposizione pannello FV





 In dotazione con la valigetta, viene fornito un pannello fotovoltaico da

 20Watt di potenza (dimensioni 47x34x2,5 cm. - peso: 2Kg. circa)

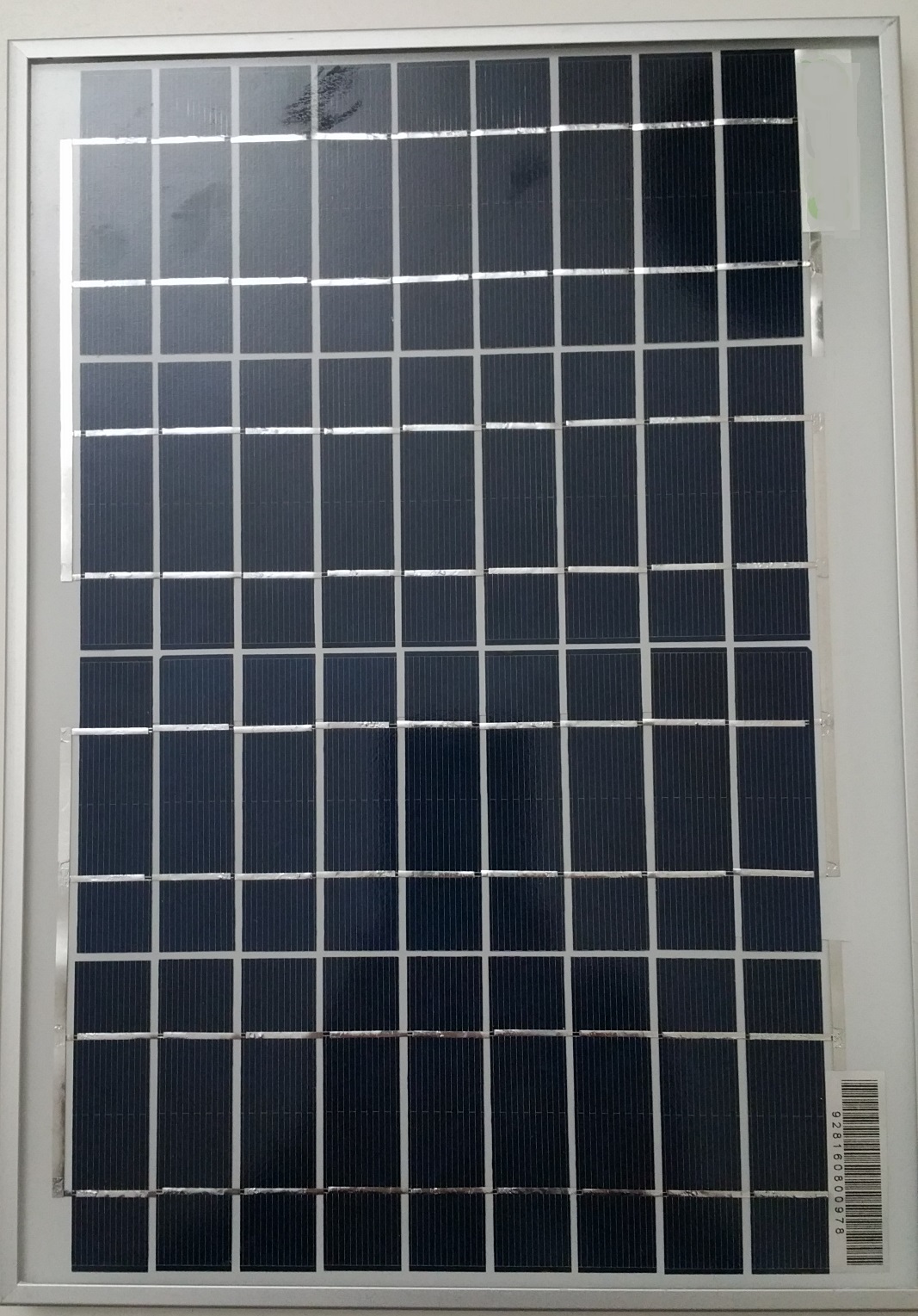

pannello FV 20W





La valigetta fotovoltaica "W312", è già predisposta per poter funzionare con pannelli fotovoltaici (mono/policristallini), di potenza compresa tra 10Watt e 300Watt (max. "Vmp" pannello fotovoltaico 18Volt).

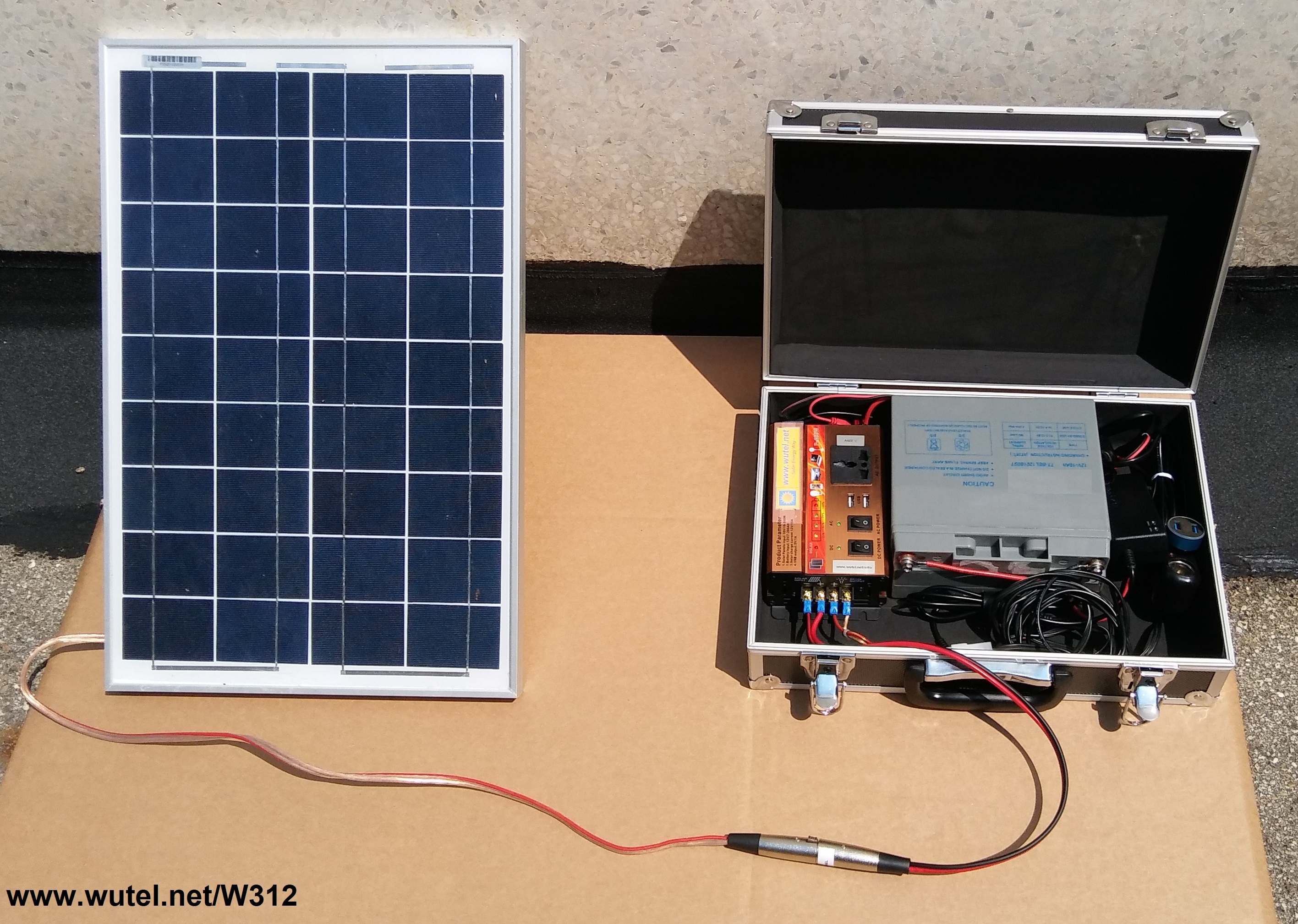

W312 con valigetta aperta

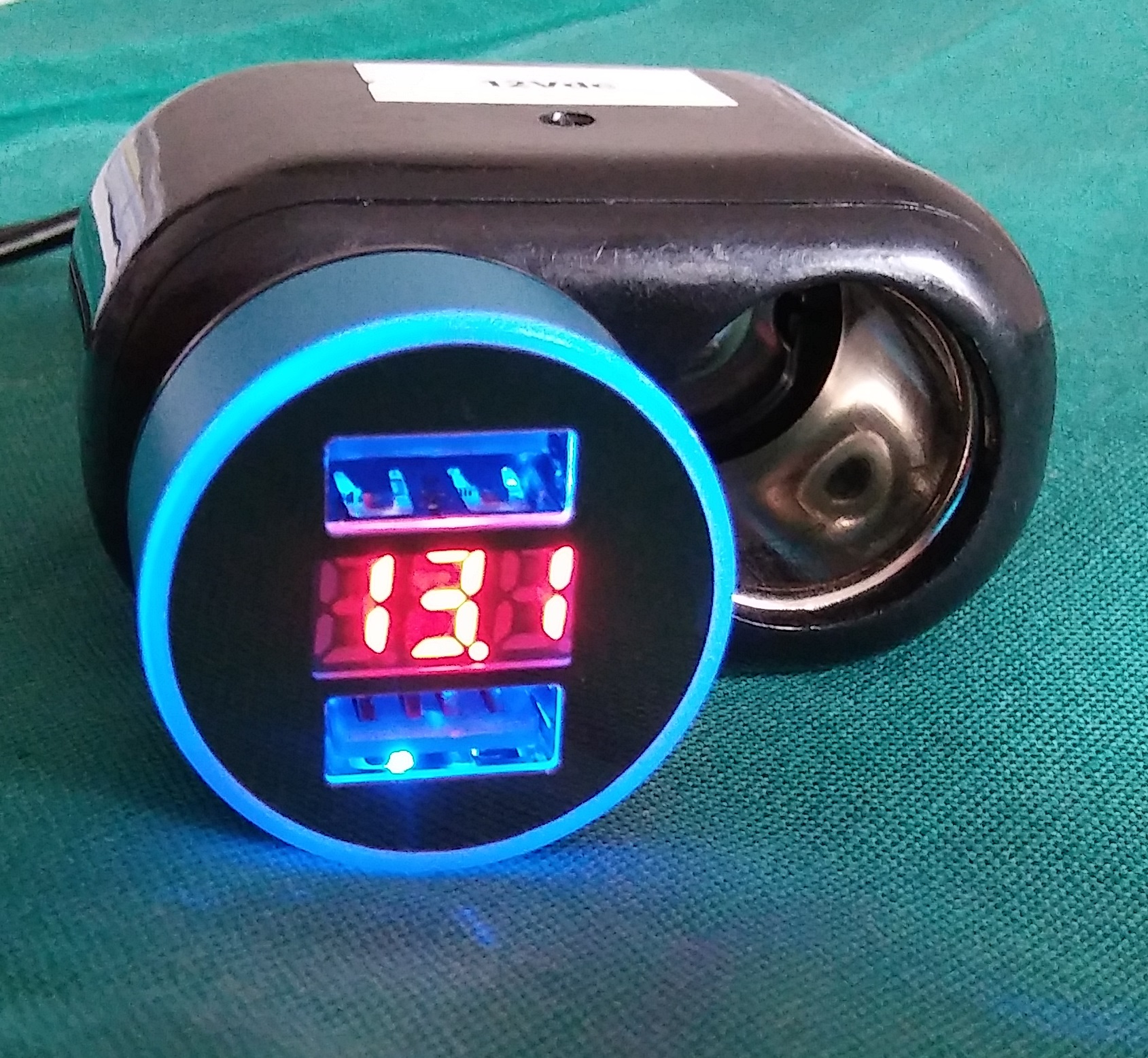

Il controllo dello stato di carica della batteria, può avvenire sia tramite la lettura del valore di tensione indicato dallo strumento digitale (voltmetro), incorporato nella doppia presa USB, fornita in dotazione con la valigetta



doppia USB con voltmetro





che tramite l'indicatore a LED luminosi, incorporato nella centralina

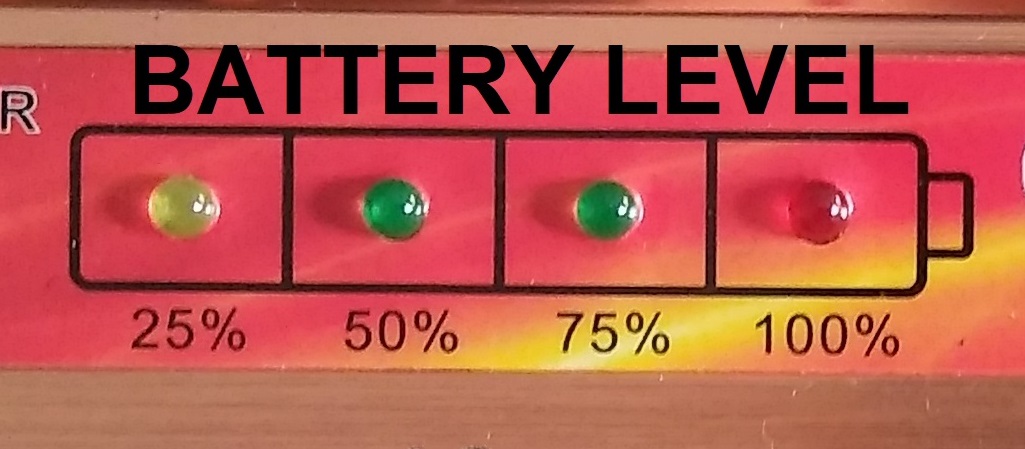

indicatore a LED V batt.








In dettaglio, la valigetta fotovoltaica "W312" è composta da:



- robusta valigetta con maniglia, di dimensioni 38 x 26 x 12 cm;

- inverter 300Watt (220V), con regolatore di carica incorporato (PWM 15A);

- pannello fotovoltaico da 20Watt di potenza;



- batteria "AGM" 12Volt - 18Ah;

- caricabatteria per la ricarica da rete (100-240Volt), della batteria inclusa;

- nr.1 connettore (tipo presa auto accendino), per il collegamento delle utenze

 elettriche esterne funzionanti a 12Volt (max. 10Ampere);



- nr.2 prese USB, per il collegamento e la ricarica delle apparecchiature

 elettroniche e di telefonia, funzionanti a 5Volt USB (max. 1A);



- nr.1 adattatore con nr. 2 prese USB, con voltmetro incorporato.



- nr.1 presa multistandard, per il collegamento delle utenze elettriche

 funzionanti a 220Volt (max. 300Watt).



- cavo di lunghezza 200cm, con connettore, per il collegamento del pannello fotovoltaico alla valigetta.




Peso totale valigetta 8 Kg. circa (pannello fotovoltaico escluso).



Tabella indicativa di esempio dei tempi di autonomia delle utenze collegabili (singolarmente), utilizzando una batteria da 12Volt, 18Ah (carica al 100%).



Computer portatile



4-5 ore circa (in base al modello)

Tablet



più di una ricarica completa

TV LED 20"



4-5 ore circa

Lampadina LED 220Volt 5Watt



10 ore circa

Lampadina LED 12Volt 5Watt



10 ore circa



Faretto LED 12Volt 10Watt



5 ore circa

Telefono cellulare



più di una ricarica completa

Smartphone



più di una ricarica completa

     N.B. se alla centralina viene collegata una batteria 12Volt da 36Ah, le ore di autonomia indicate nella precedente tabella, raddoppiano.


Se le apparecchiature da alimentare funzionano a 220Volt, non bisogna mai superare i   300Watt di potenza complessiva.

     N.B. per poter utilizzare l'inverter alla massima potenza, o per avere maggiore autonomia d'utilizzo, occorre collegare e utilizzare una batteria di capacità maggiore rispetto a quella da 18Ah fornita in dotazione (ad esempio, almeno 60Ah di capacità).





     La batteria incorporata nella valigetta (o quella esterna, opzionale), può essere ricaricata, oltre che dal pannello fotovoltaico, anche tramite il caricabatteria (fornito in dotazione con la valigetta), da collegare ad una presa di corrente con tensione compresa tra i 100Volt e i 240Volt. Questo "range" di tensione così ampio, permette di poter utilizzare le reti elettriche di varie nazioni del mondo, nonché di poter utilizzare anche i generatori elettrici a motore, nel caso non fosse disponibile l'energia solare per la ricarica della batteria.

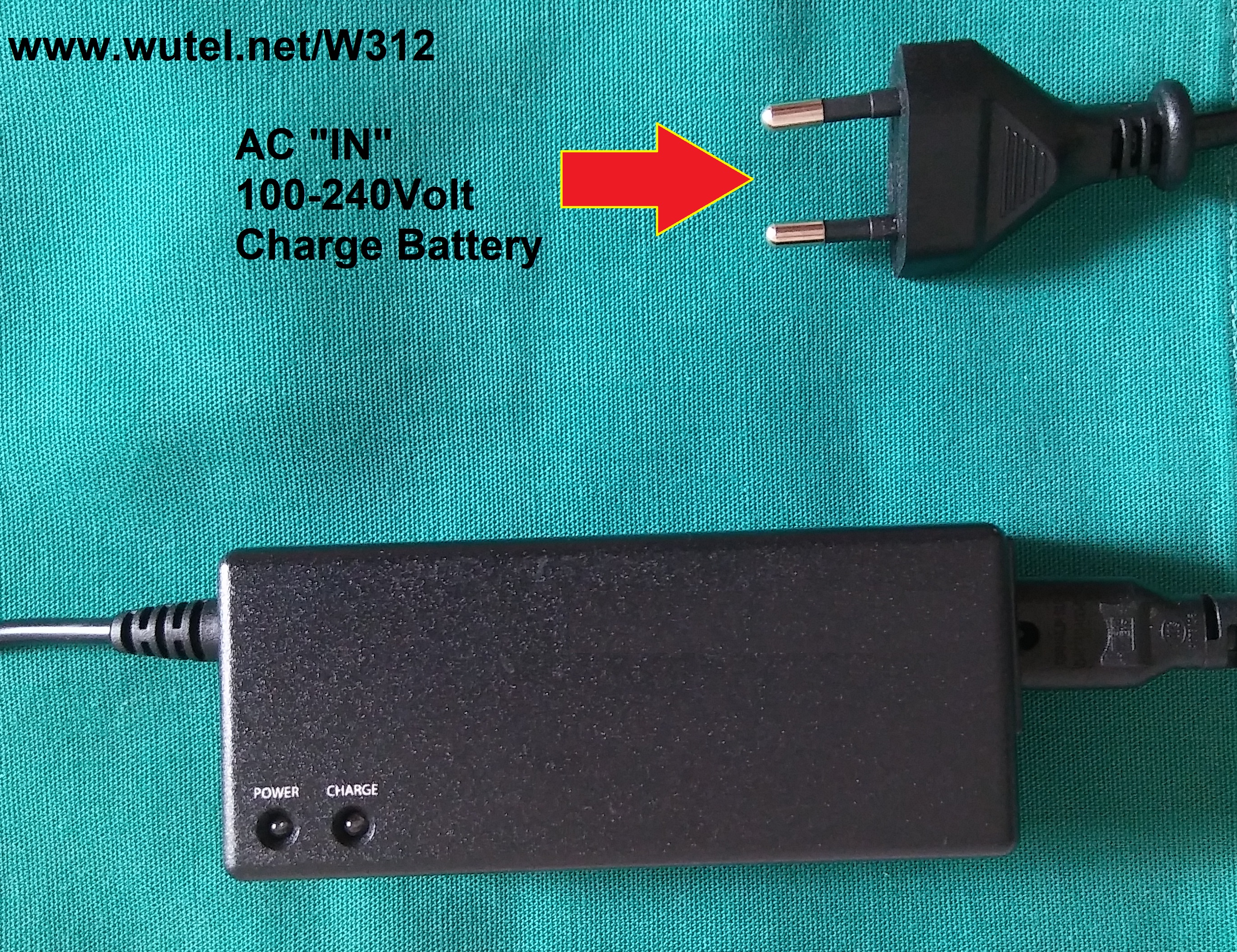

caricabatteria da rete





    ____________________________________________



ESEMPI DI UTILIZZO DELLA VALIGETTA FOTOVOLTAICA "W312"

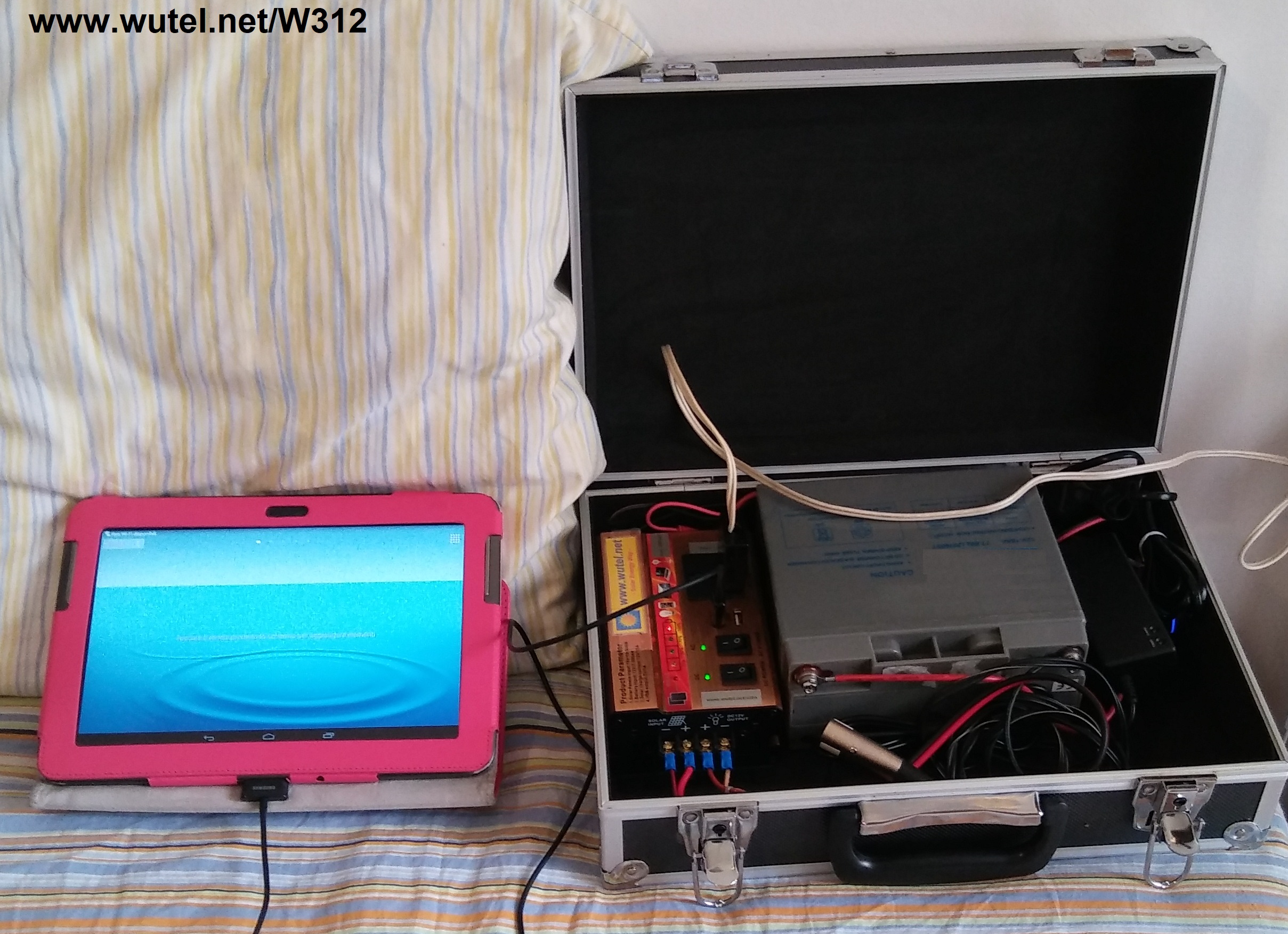

W312 con tablet

Ricarica cellulari, smartphone, tablet, ecc., tramite prese USB della valigetta.

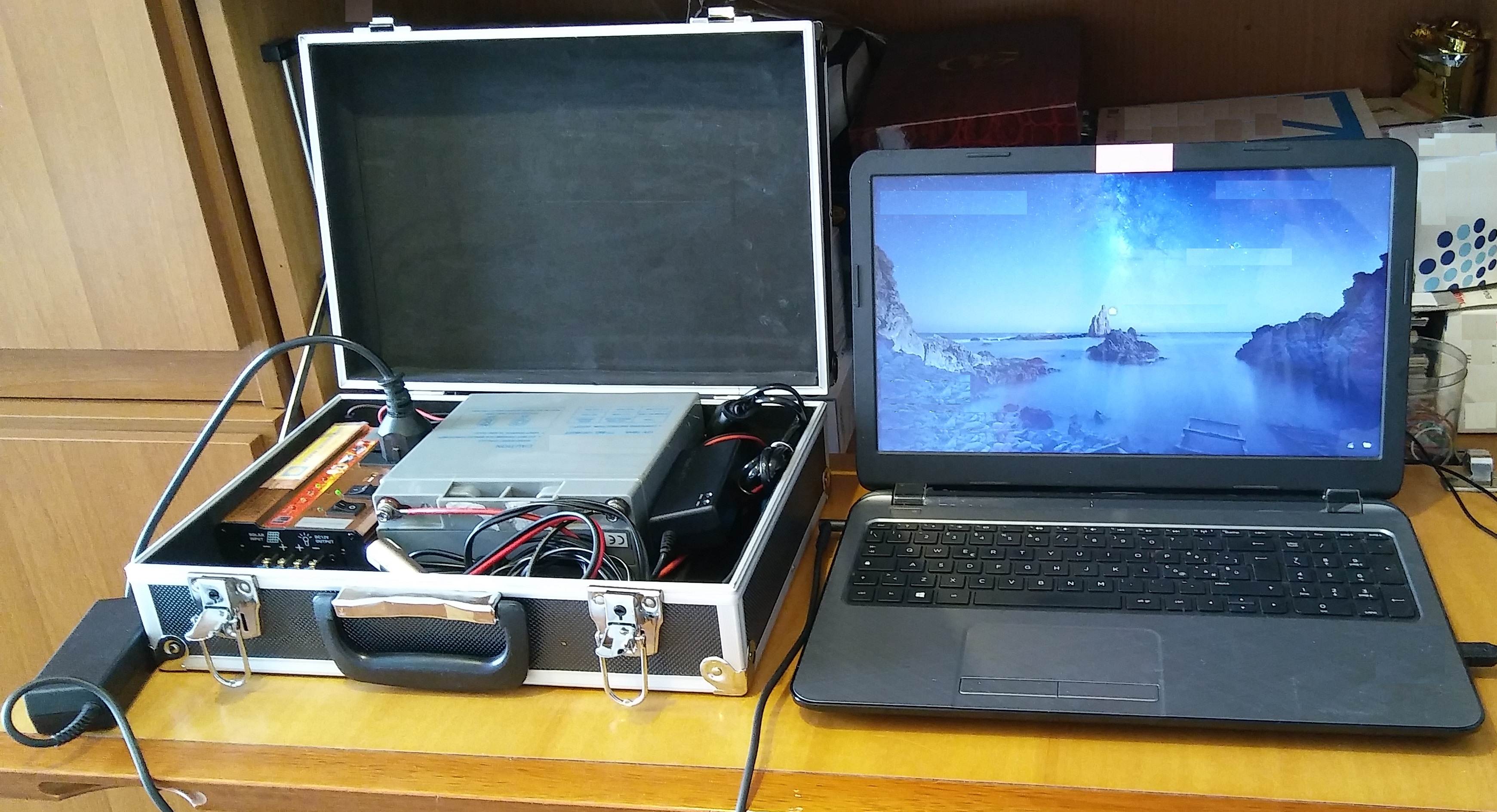

W312 con PC

Alimentazione e ricarica computer portatile, tramite presa 220Volt della valigetta.

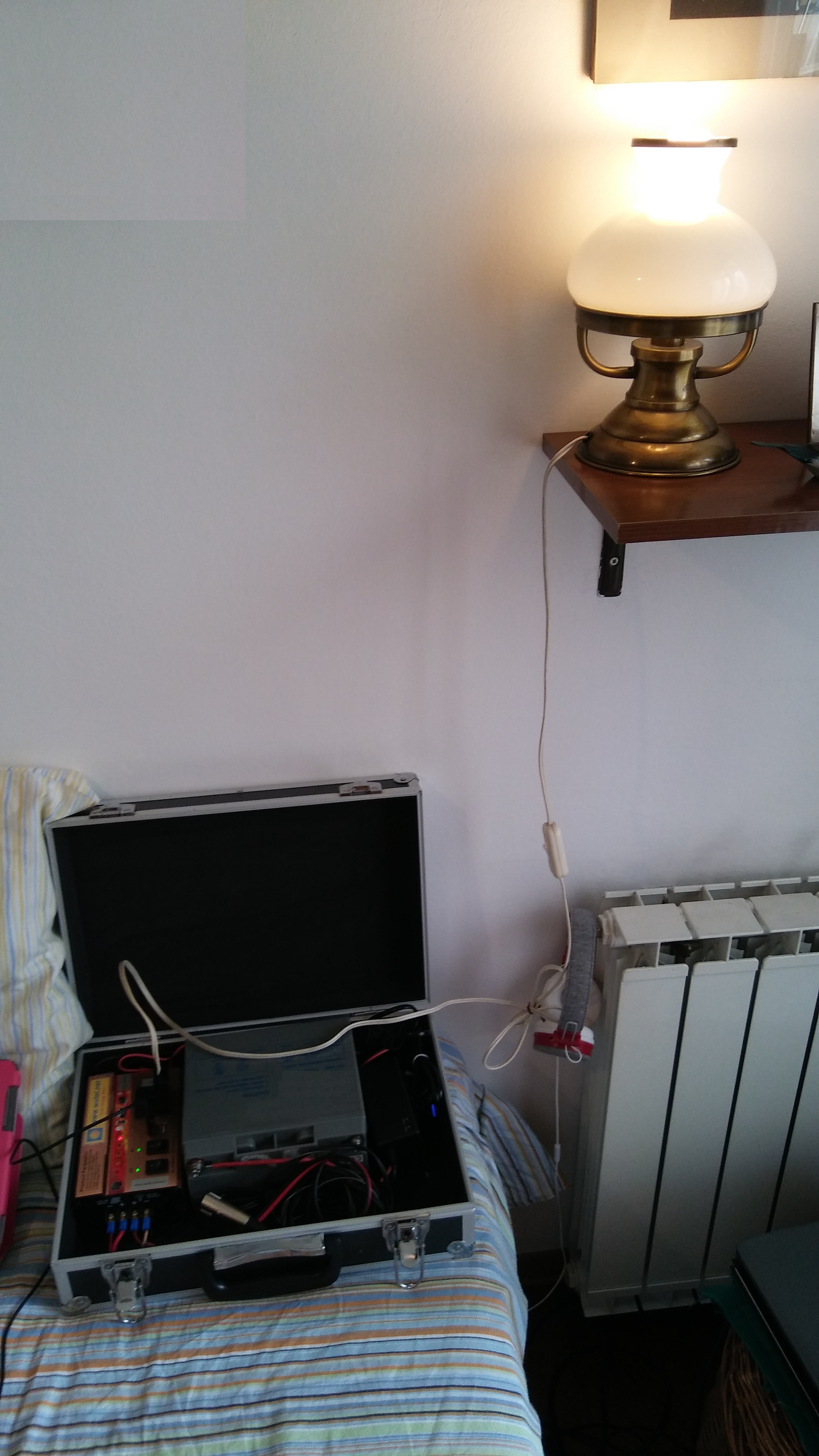

W312 con lampada

Alimentazione lampada d'ambiente, tramite presa 220Volt della valigetta.





     La valigetta fotovoltaica "W312" può inoltre essere personalizzata e realizzata anche con diverse configurazioni di dotazione (potenza del pannello fotovoltaico, batteria esterna, numero di prese a 220Volt, 12Volt e 5Volt USB), in base alle specifiche esigenze di utilizzo.



     ok Tutte le connessioni elettriche possono essere facilmente eseguite senza attrezzi, grazie a connettori "plug and play" o morsetti con vite.

   ok I cavi di collegamento tra il pannello e la valigetta, possono essere giuntati e prolungati, anche di parecchi metri, con appositi connettori a tenuta stagna per ambienti esterni.
