CENTRALE FOTOVOLTAICA MULTIFUNZIONE

MODELLO "WRD-300S"



http://www.wutel.net/WRD300S



_________________________________________________



Questa centrale fotovoltaica ad energia solare, consente di produrre ed immagazzinare energia elettrica per le esigenze di utilizzo sia fisse che portatili/mobili.

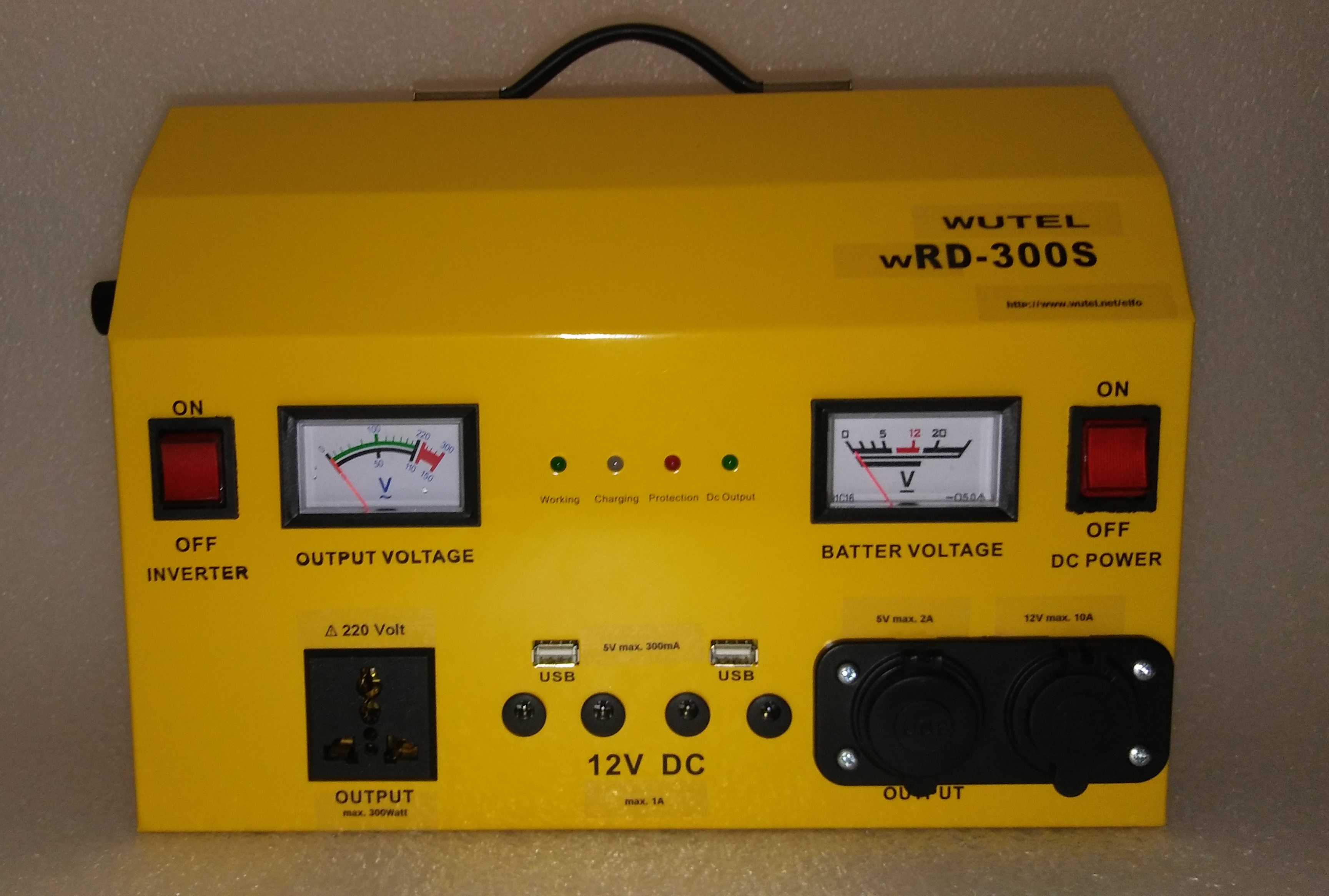

WRD-300S WUTEL


     Gli utilizzi di questa apparecchiatura, sono ad esempio quelli di:

  • ricaricare batterie a 12Volt (tipo AGM, GEL o da auto);

  • accendere lampadine o faretti LED per l'illuminazione serale/notturna:

  • alimentare computer portatili;

  • alimentare televisori, radio, lettori audio/video;

  • alimentare piccoli elettrodomestici a 220Volt (max. 300Watt);

  • ricaricare le batterie di telefoni cellulari, smartphone, tablet, ecc.;

  • alimentare e ricaricare le batterie di apparecchiature elettroniche USB.

  • fornire immediata energia elettrica in caso di emergenza (blackout della rete elettrica, guasti all'impianto elettrico, ausilio alla Protezione Civile).





Principali VANTAGGI della centrale fotovoltaica "WRD-300S":



icona ok fornita completamente cablata e pronta all'uso.



icona ok dotata di connettori ad innesto rapido.



icona ok non necessita di attrezzi o utensili per l'installazione e l'uso.



icona ok di facile, intuitivo e immediato utilizzo.



icona ok funziona con tutti i tipi di batterie Pb 12Volt (AGM, GEL o per auto).



icona ok funziona con pannelli fotovoltaici mono/policristallini da 10Watt a 170Watt.



icona ok ricarica della batteria 12Volt (anche per auto) sia da pannello fotovoltaico che da rete elettrica 220/230Volt.



icona ok dotata di multiprese multitensione (5Volt USB - 12Volt - 220Volt).






 FUNZIONAMENTO:



Il funzionamento della centralina è molto semplice. Come prima cosa è necessario collegare agli appositi morsetti una batteria ricaricabile (12Volt) al piombo (AGM, GEL, o da auto), tramite i cavetti forniti in dotazione.

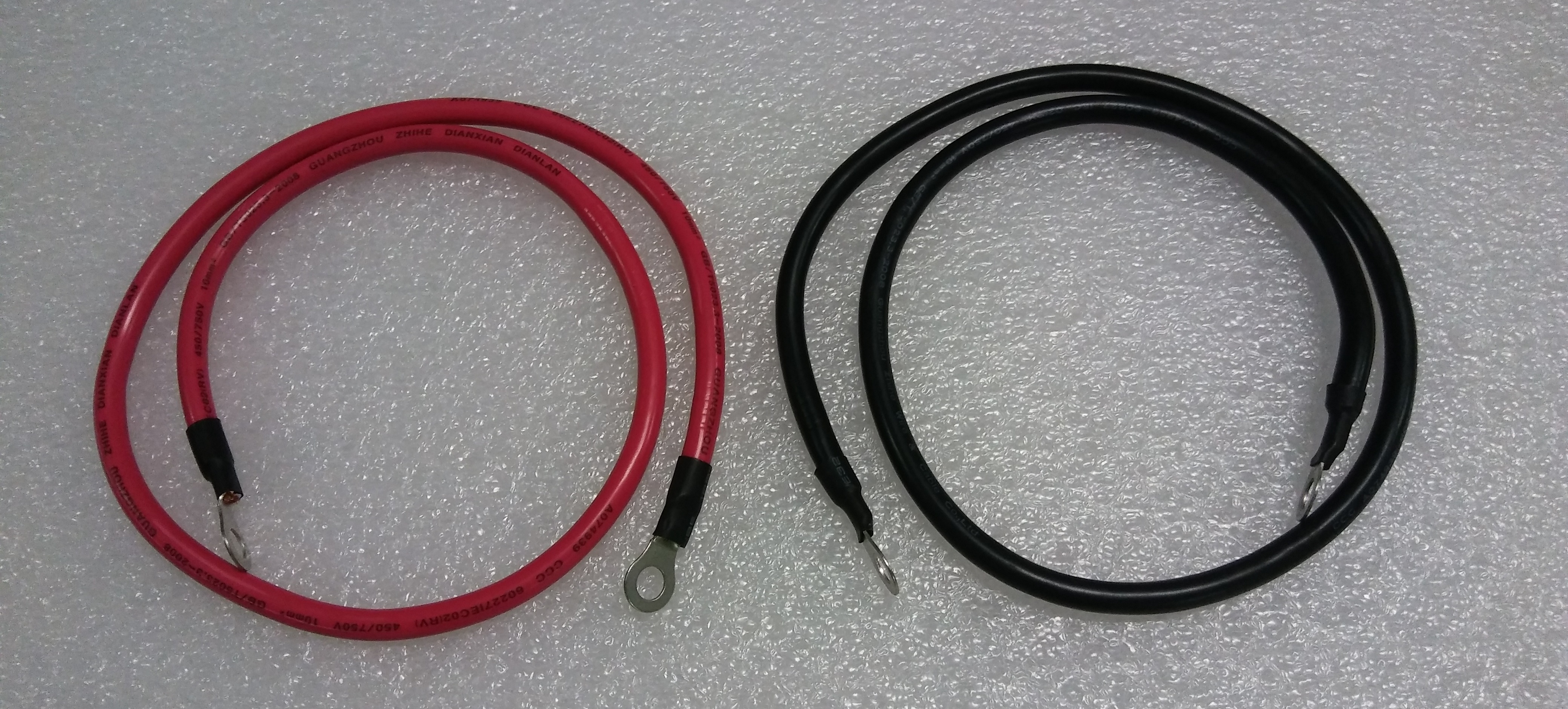

cavetti batteria



N.B. La batteria NON è fornita con l'apparecchio, ma può essere reperita localmente o

        come dotazione opzionale.

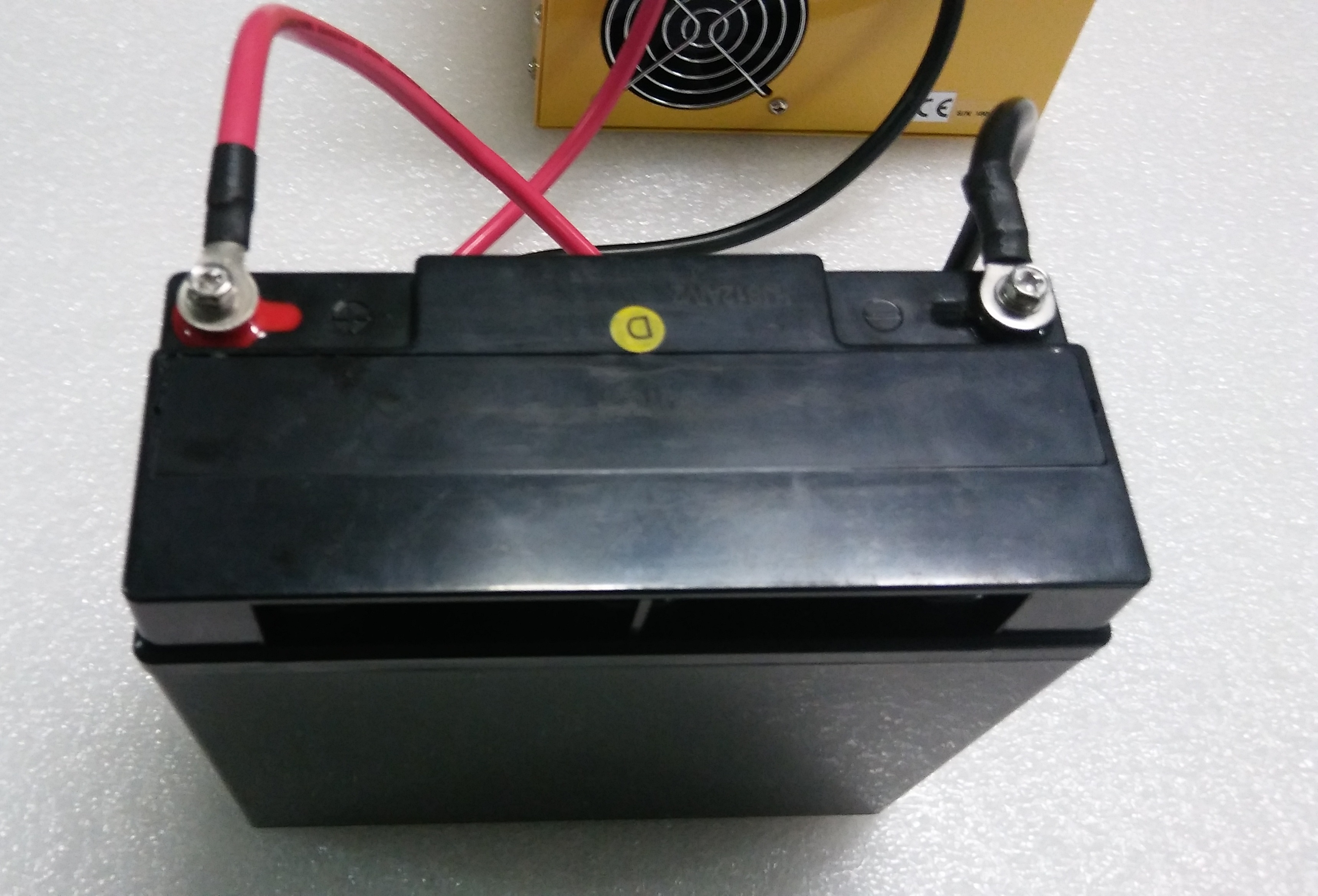

batteria

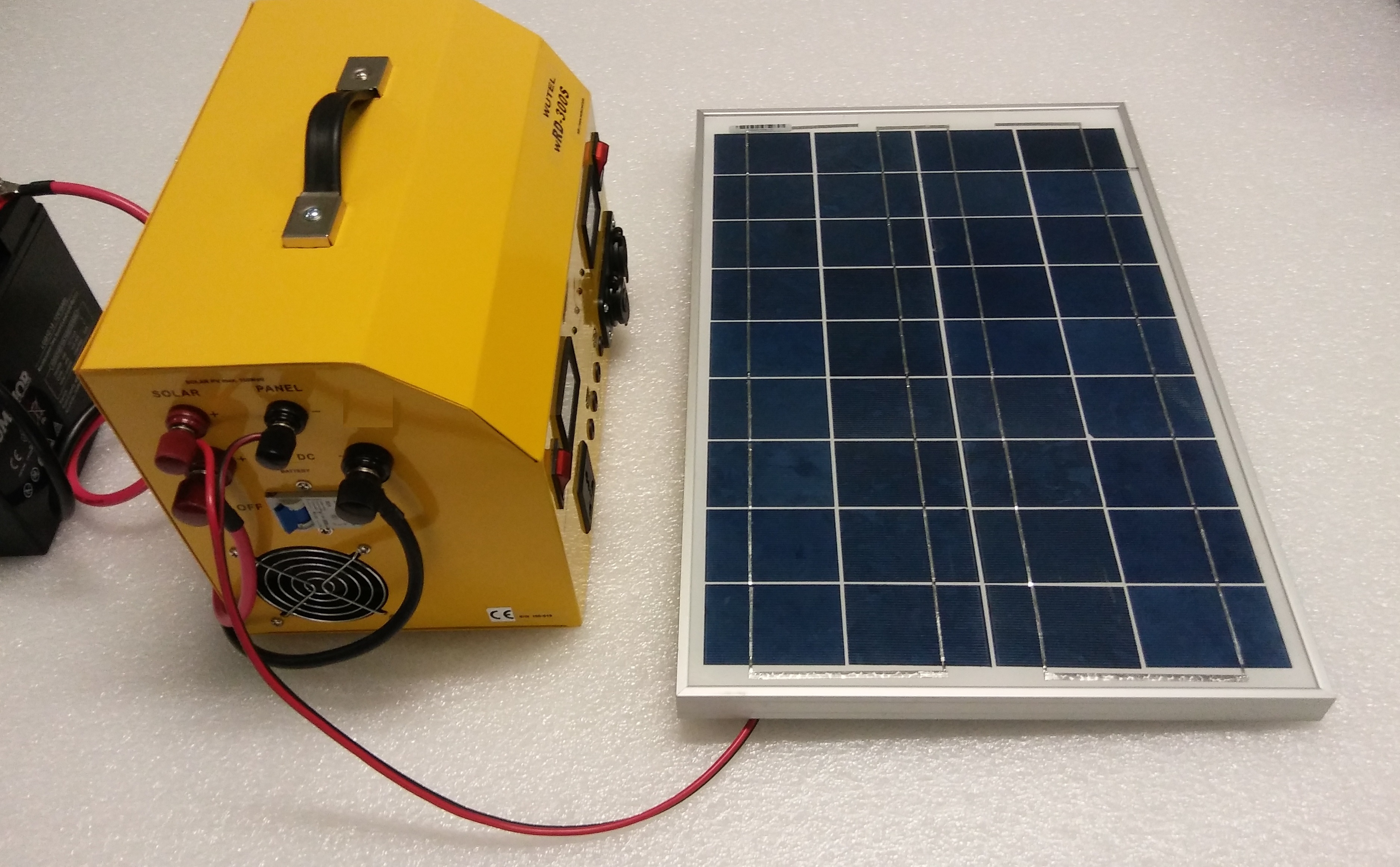

poi collegare un pannello fotovoltaico

(in dotazione con l'apparecchiatura, viene fornito un pannello fotovoltaico da

 20Watt di potenza).



pannello 20W



La centrale fotovoltaica WRD-300S, è predisposta per poter funzionare con pannelli fotovoltaici (mono/policristallini), di potenza compresa tra 10Watt e 170Watt.





Il controllo dello stato di carica della batteria, avviene tramite la lettura del valore

di tensione indicato dallo strumento digitale, incorporato nella doppia presa USB.



usb con voltmetro


In dettaglio, la centralina fotovoltaica è composta da:



- robusto contenitore metallico di dimensioni 32 x 23 x 21 cm;

- inverter da 300Watt di potenza (220Volt);

- regolatore di carica da 10Ampere di portata (PWM);

- pannello fotovoltaico da 20Watt di potenza;

- cavetti per il collegamento della batteria (lunghezza 80cm);

- nr.1 connettore (tipo presa auto accendino), per il collegamento delle utenze

 elettriche esterne funzionanti a 12Volt (max. 10Ampere)



- nr.4 prese USB, per il collegamento e la ricarica delle apparecchiature

 elettroniche e di telefonia, funzionanti a 5Volt (max. 2Ampere).



- nr.4 prese "jack", per il collegamento di utenze elettriche funzionanti

 a 12Volt (max. 1Ampere).



- nr.1 presa multistandard, per il collegamento delle utenze elettriche

 funzionanti a 220Volt (max. 300Watt).



- cavo di lunghezza 130cm, per la ricarica della batteria tramite la rete

   elettrica a 220Volt.

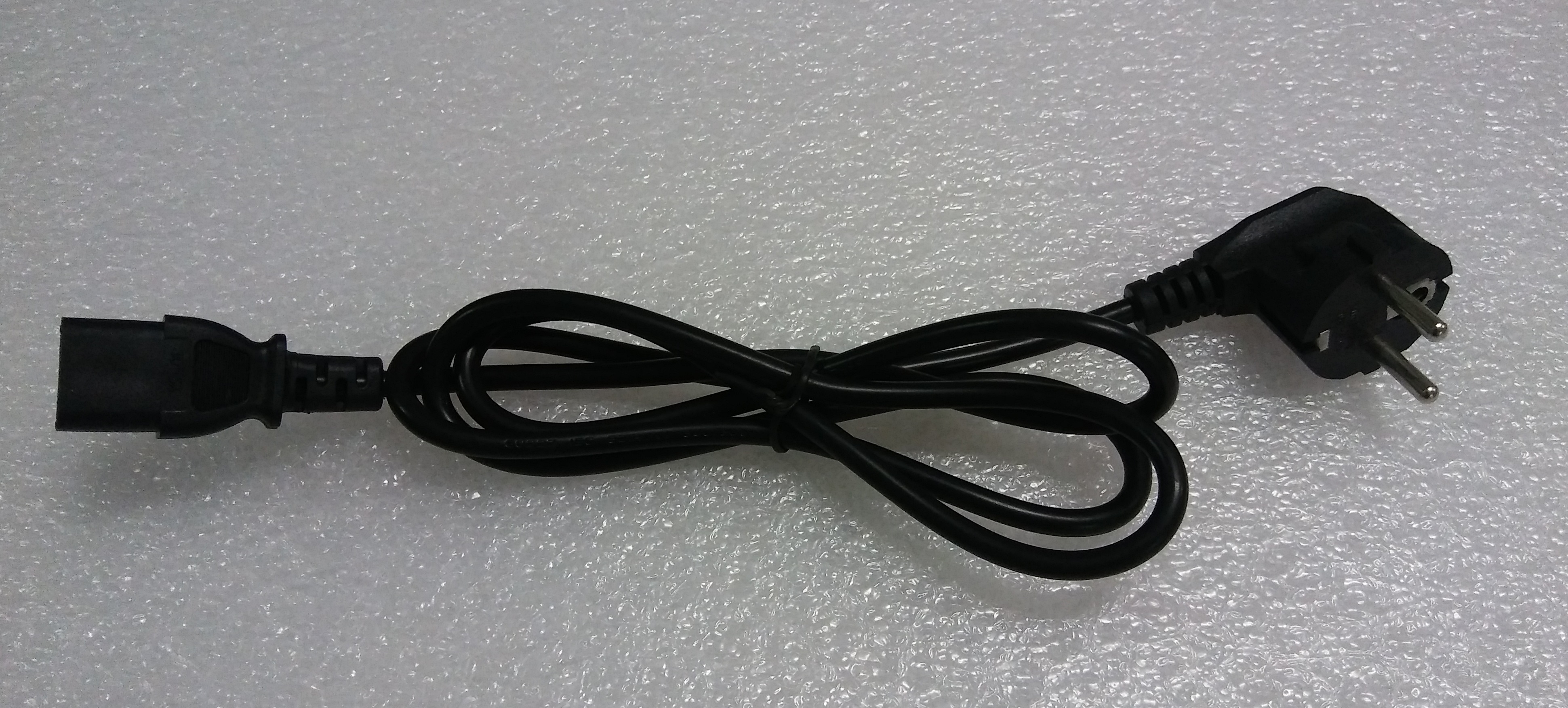

cavetto AC IN




Peso centralina 4 Kg. circa



Tabella indicativa di esempio dei tempi di autonomia delle utenze collegabili (singolarmente), utilizzando una batteria da 12Volt, 18Ah (carica al 100%).



Computer portatile



4-5 ore circa (in base al modello)

Tablet



più di una ricarica completa

TV LED 20"



4-5 ore circa

Lampadina 220Volt (LED)



10 ore circa

Lampadina LED da 5Watt



10 ore circa

Faretto LED da 10Watt



6 ore circa

Cellulare



più di una ricarica completa

Smartphone



più di una ricarica completa

     N.B. se alla centralina viene collegata una batteria 12Volt da 36Ah, le ore di autonomia indicate nella precedente tabella, raddoppiano.


Se le apparecchiature da alimentare funzionano a 220Volt, occorre non superare i 300Watt di potenza complessiva.

     L'apparecchiatura è progettata per poter funzionare con pannelli fotovoltaici di tipo mono/policristallini da 10 a 270Watt di potenza e batterie al piombo di tipo AGM, GEL o ACIDO LIBERO (da auto), di capacità compresa tra 9 e  200Ah

batteria generica

   Per la ricarica di una batteria esterna di grossa capacità (Ah), è anche possibile collegare più centraline fotovoltaiche in parallelo tra di loro, tramite i cavi in dotazione, in modo da sommare la potenza complessiva dei pannelli fotovoltaici collegati ai singoli sistemi.



     In caso ci fosse la necessità di ulteriori 2 prese USB in uscita, è anche possibile collegare alla presa 12Volt (tipo accendino), un adattatore (opzionale) qui sotto indicato:



            adattatore USB



    ____________________________________________



ESEMPI DI UTILIZZO DELLA CENTRALINA FOTOVOLTAICA

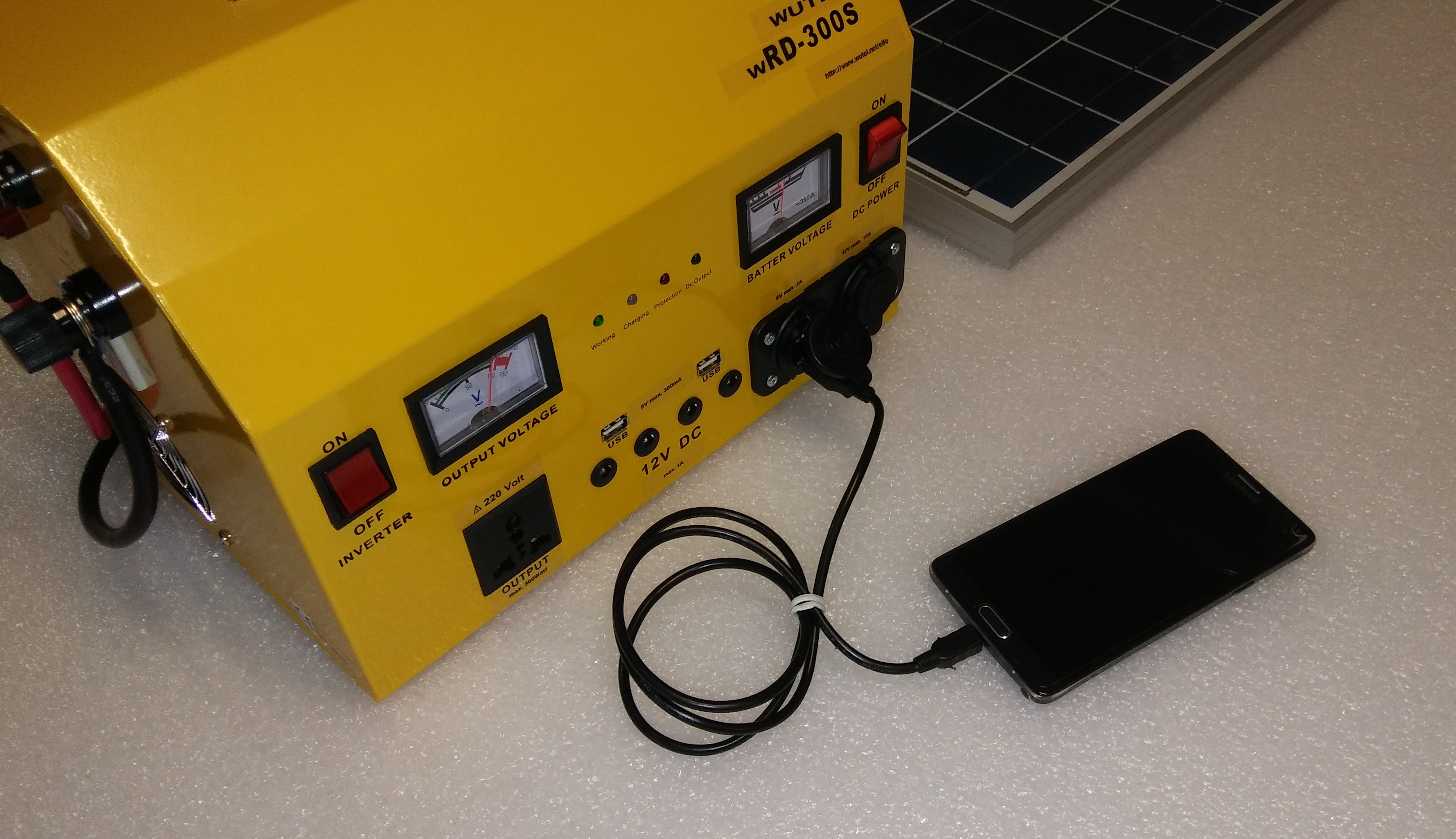

ricarica cellulare

Ricarica cellulari, smartphone, tablet, ecc., tramite prese USB

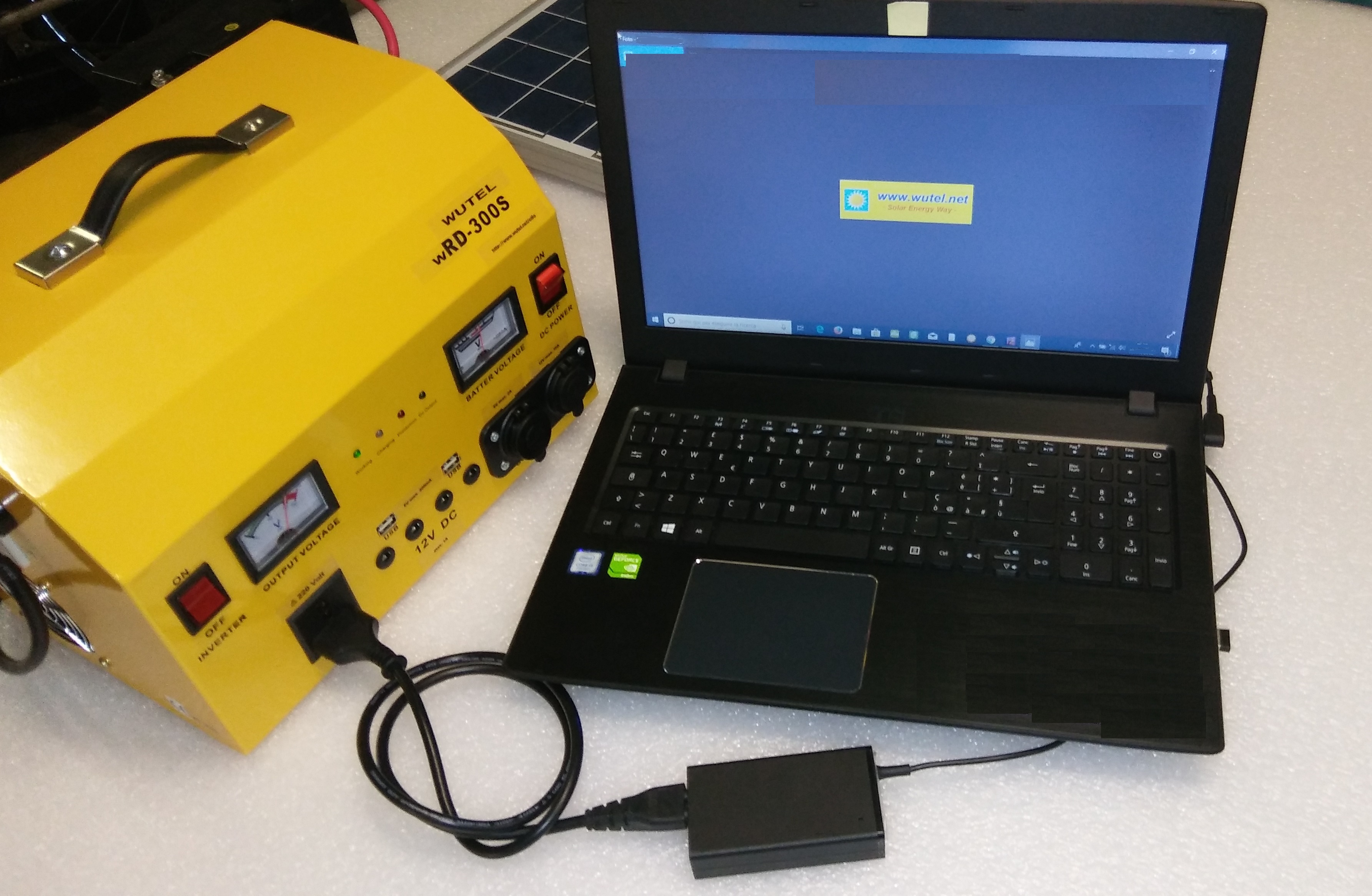

pc portatile

Alimentazione e ricarica computer portatile, tramite presa 220Volt

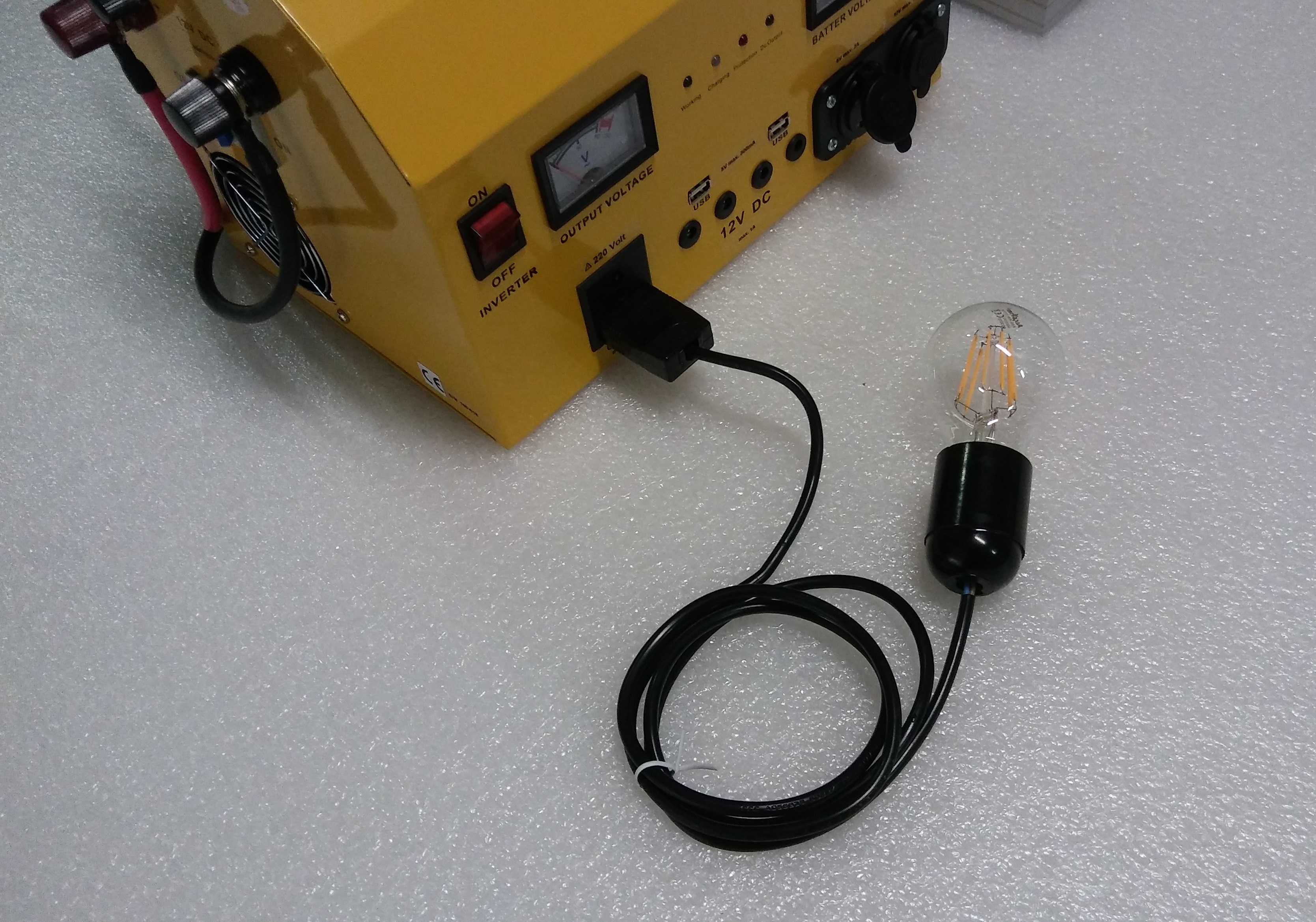

lampadina led 220V spenta

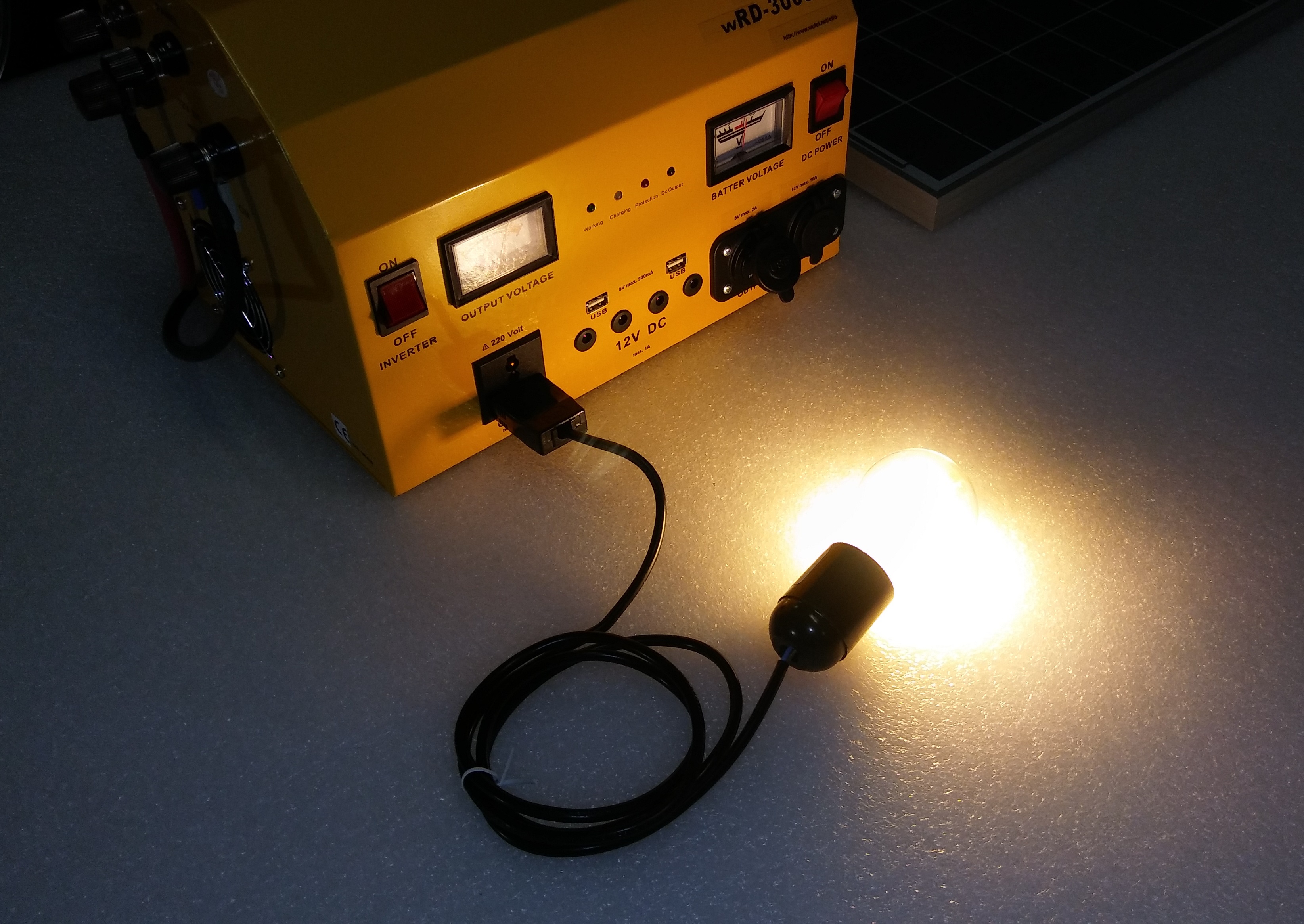

Alimentazione lampadine LED, tramite presa 220Volt

lampadina 220V accesa

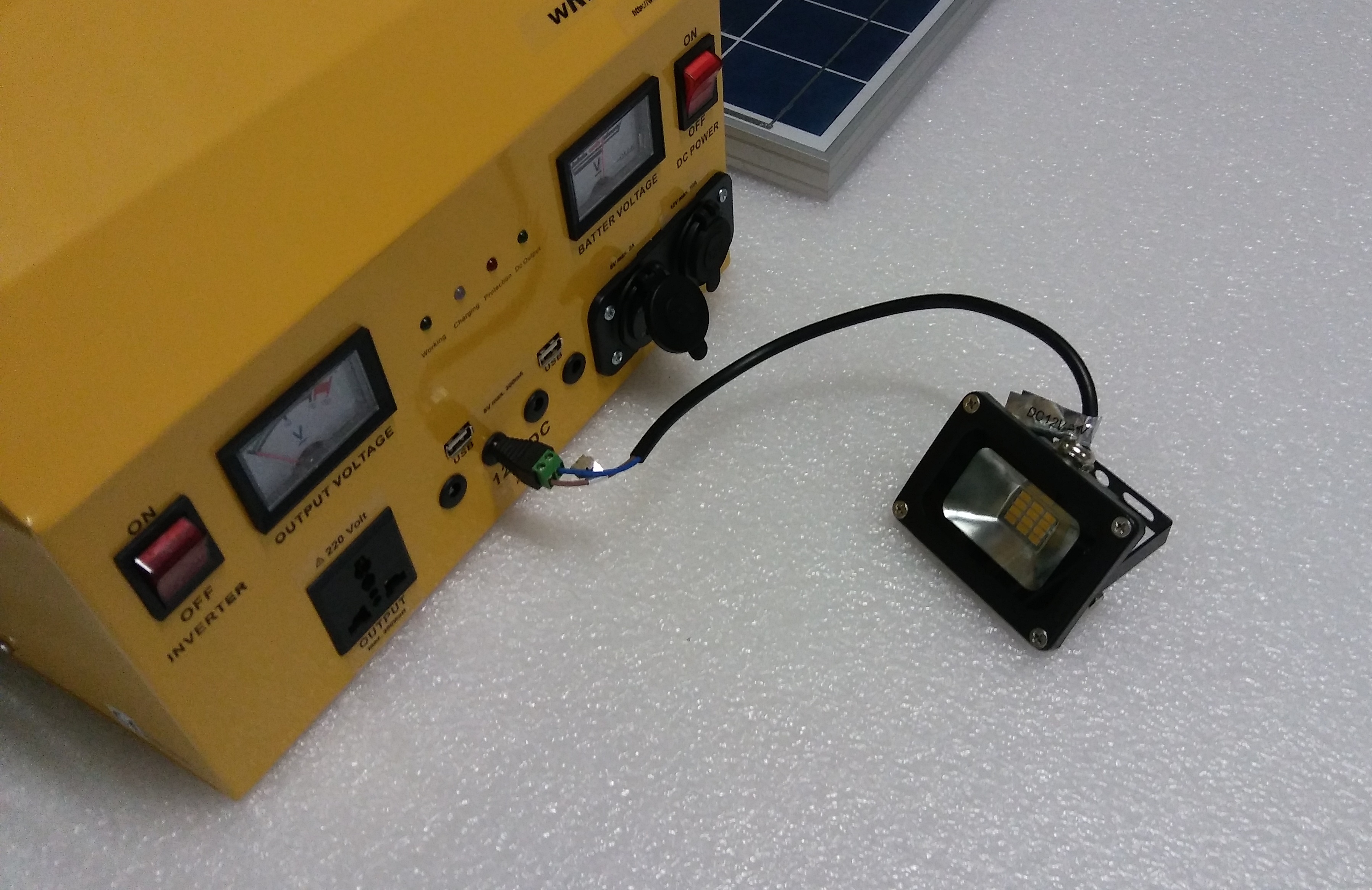

faretto 12Volt spento

Alimentazione faretto LED, tramite presa "Jack" 12Volt

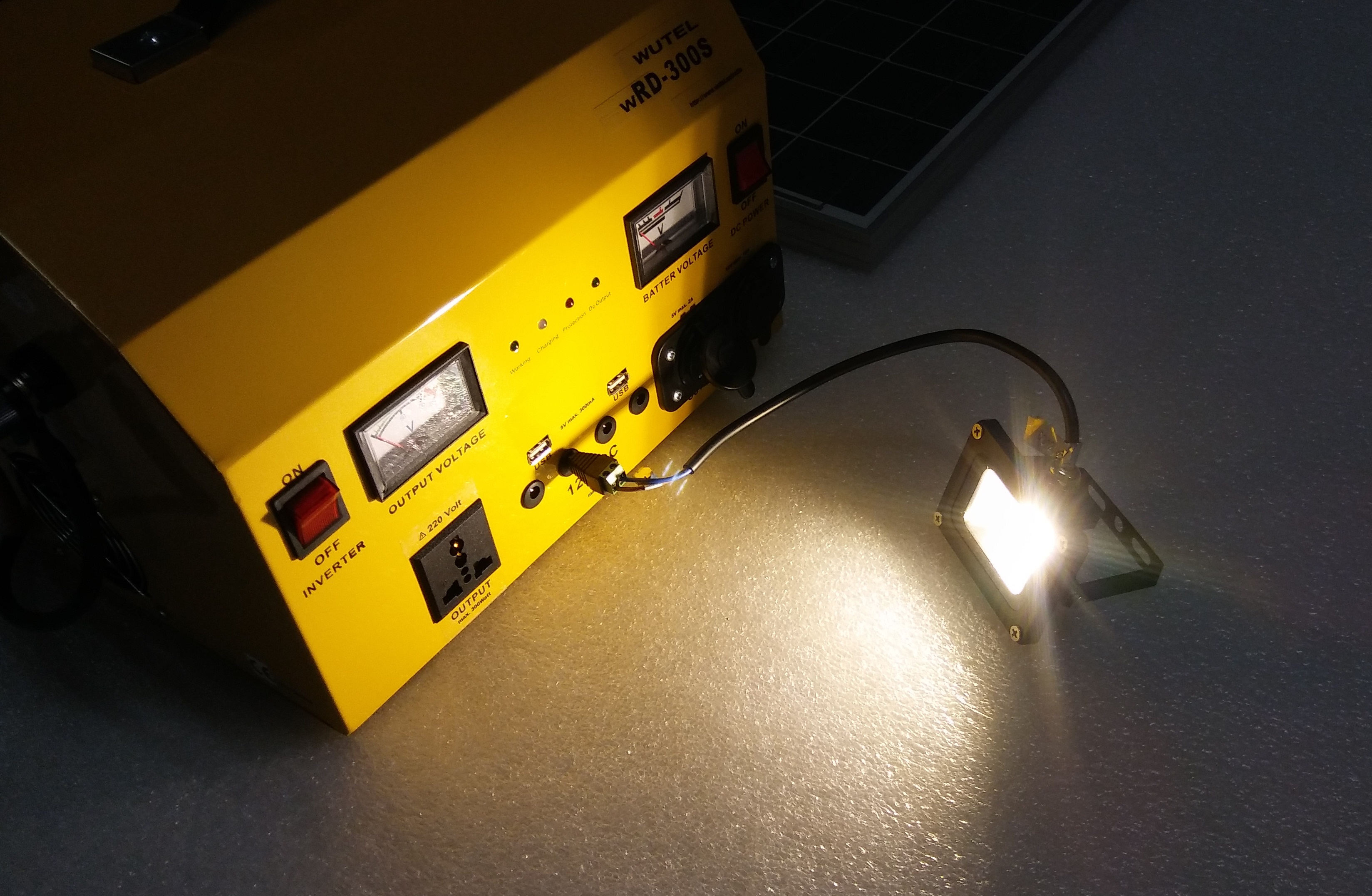

faretto acceso

     La centrale fotovoltaica "RWD-300S" può inoltre essere personalizzata e realizzata anche con diverse configurazioni di dotazione (potenza collegabile del pannello fotovoltaico, batteria esterna, potenza inverter, numero di prese a 220Volt, 12Volt e 5Volt USB), in base alle specifiche esigenze di utilizzo.



     ok Tutte le connessioni elettriche possono essere facilmente eseguite senza attrezzi, grazie a connettori "plug and play" o morsetti con vite.

   ok I cavi di collegamento tra il pannello e la centralina, possono essere giuntati e prolungati, anche di parecchi metri, con appositi connettori a tenuta stagna per ambienti esterni.

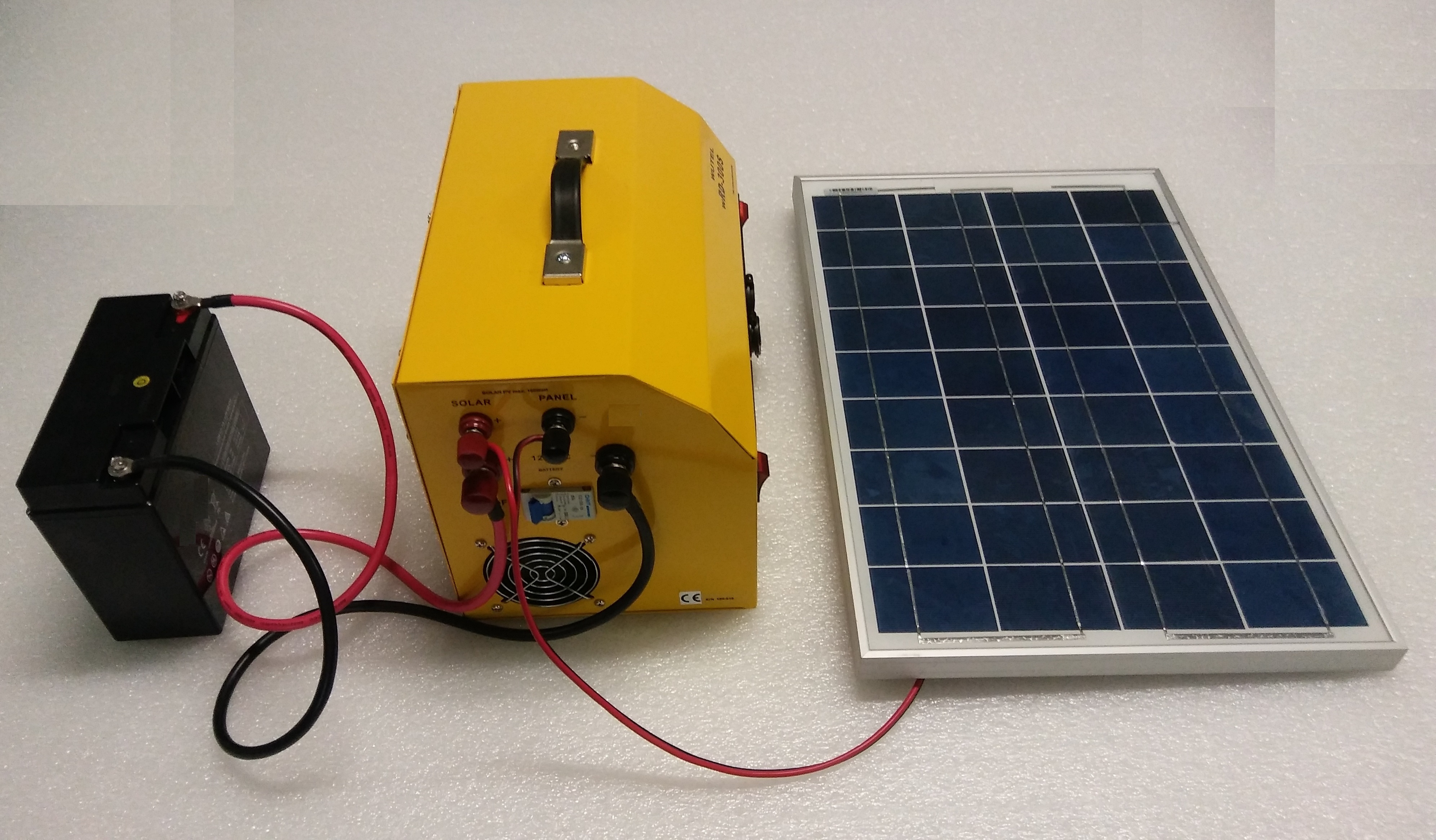

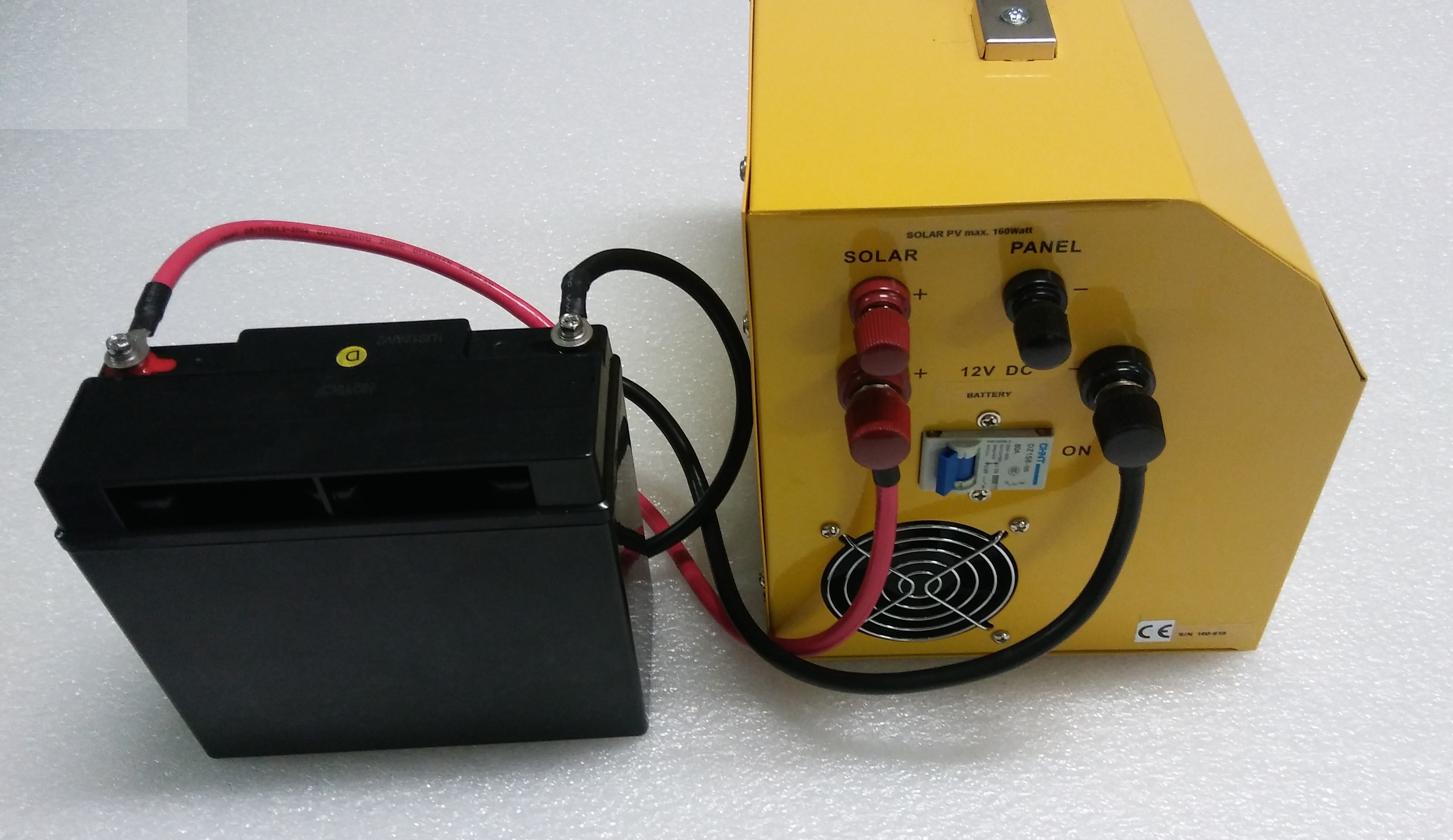

pannello e batteria

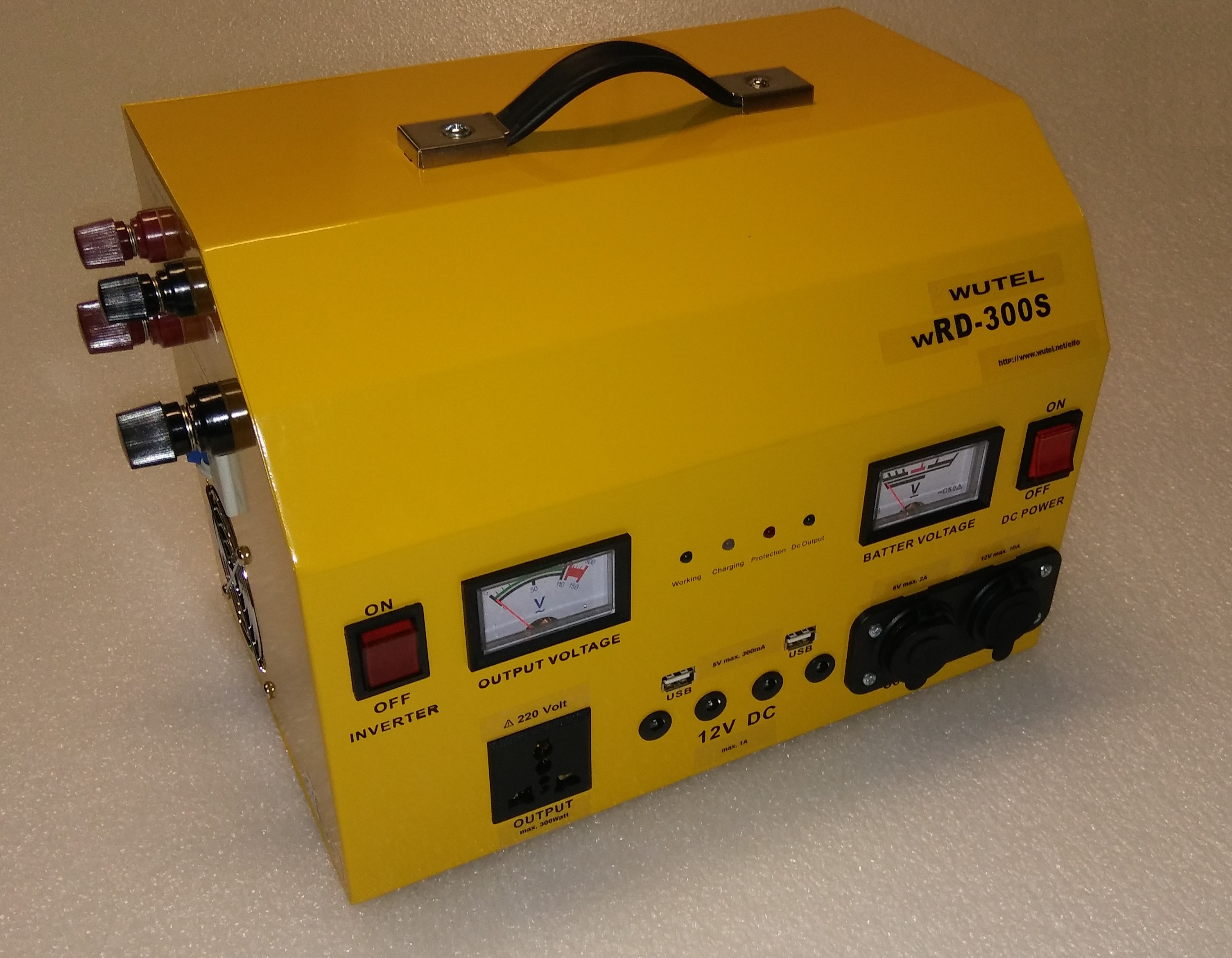

WRD-300S in diagonale

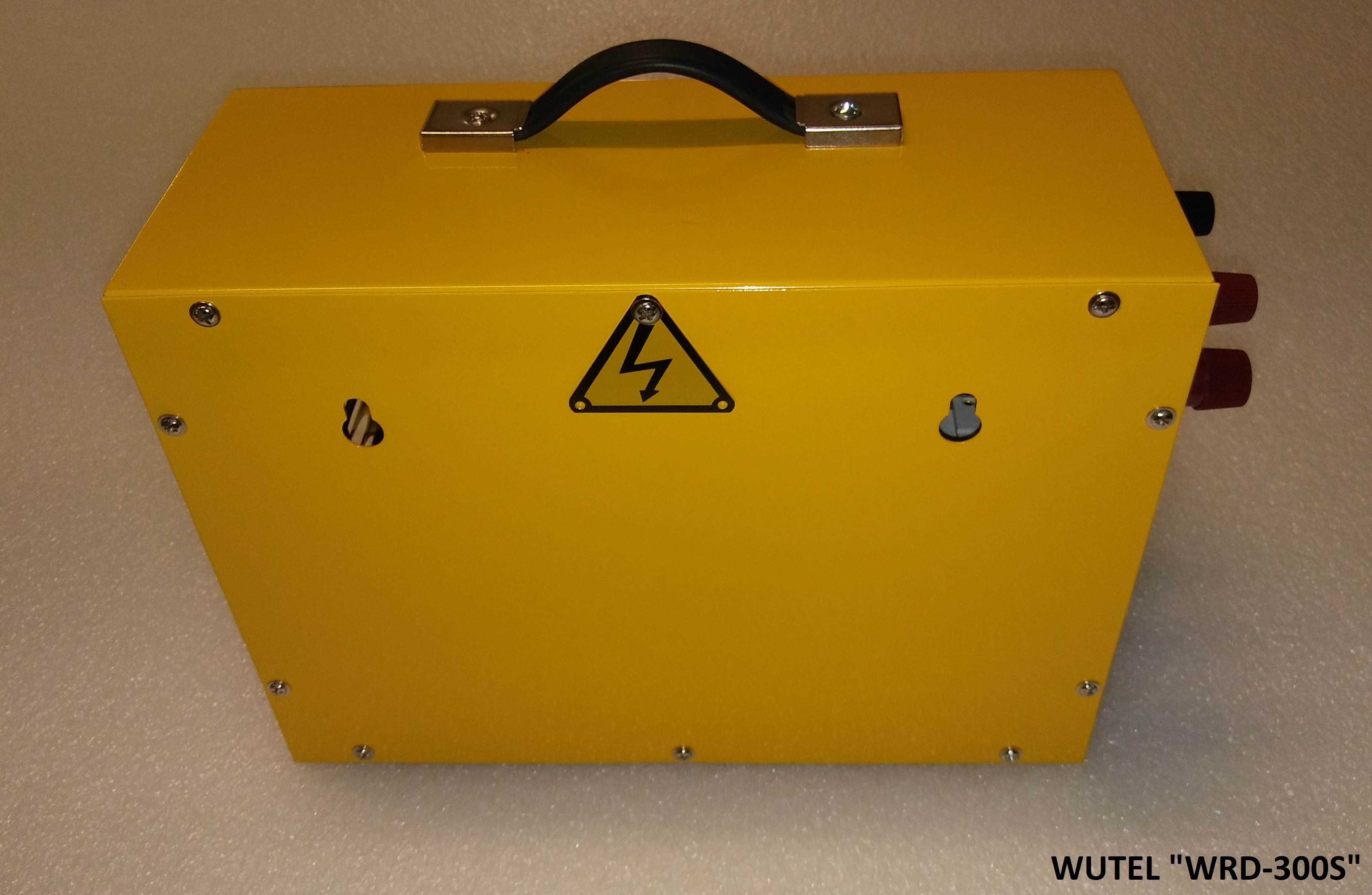

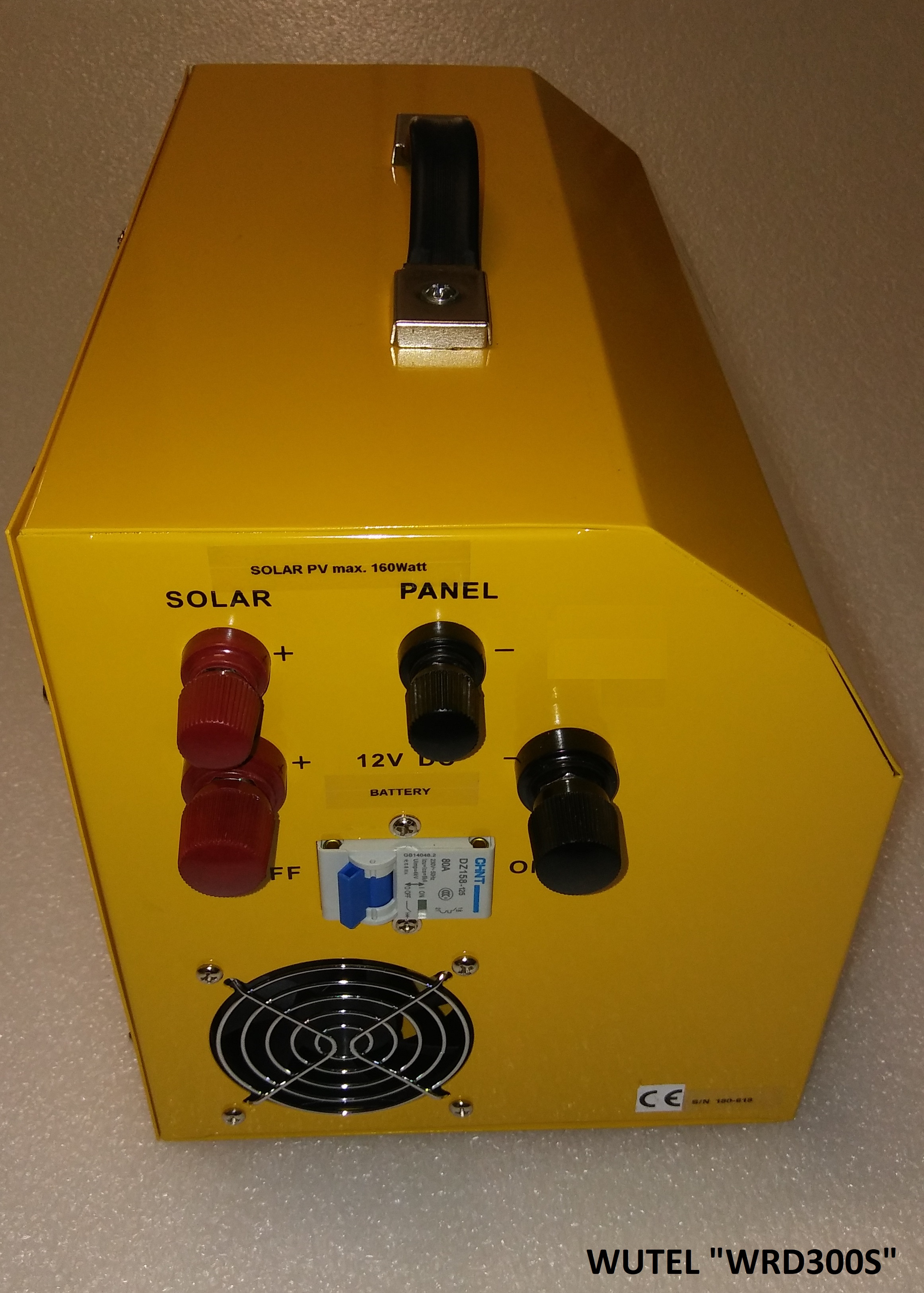

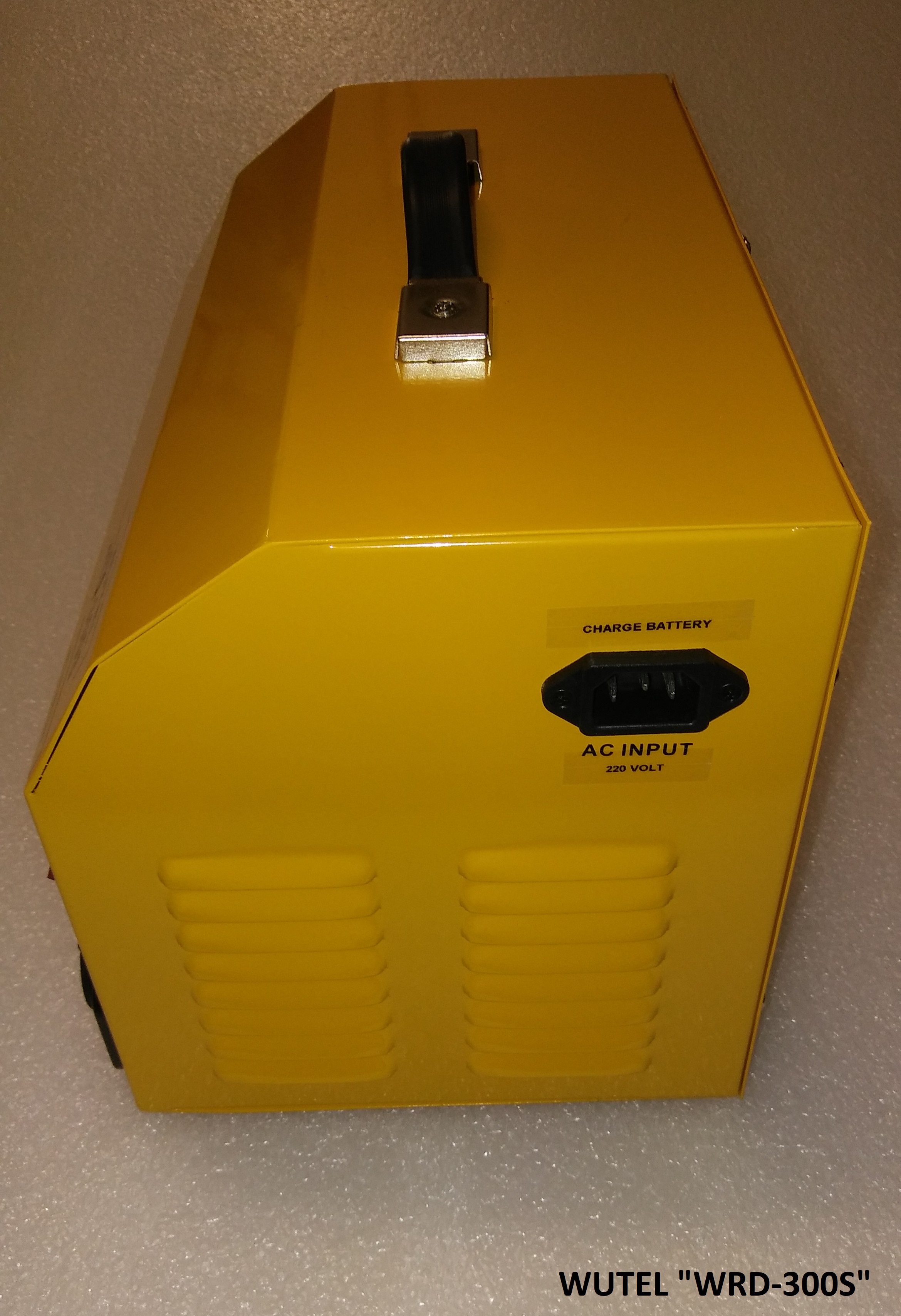

vista lato AC IN        vista retro        vista lato FV e batt

(clicca sulle immagini per ingrandirle)



Per vedere degli esempi pratici di utilizzo della centralina fotovoltaica "WRD-300S", clicca sulle seguenti foto:

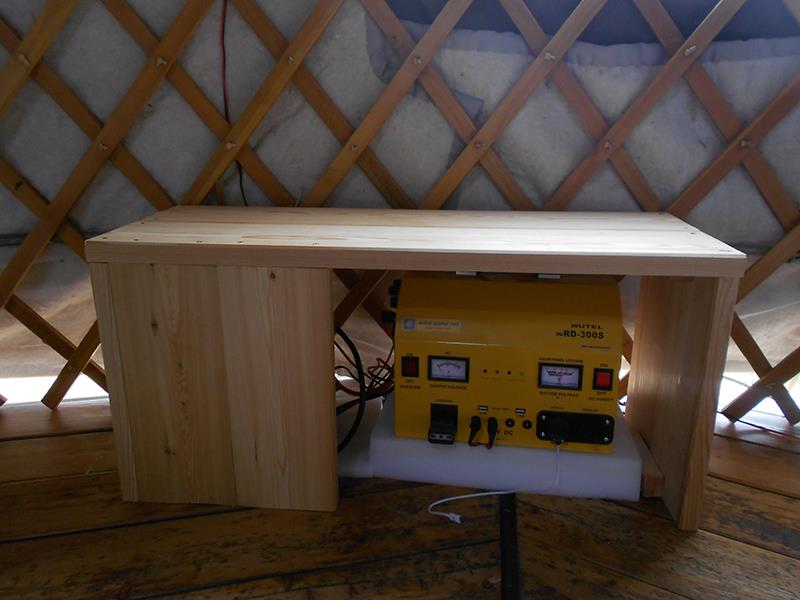

yurta fotovoltaica

(Yurta solare)

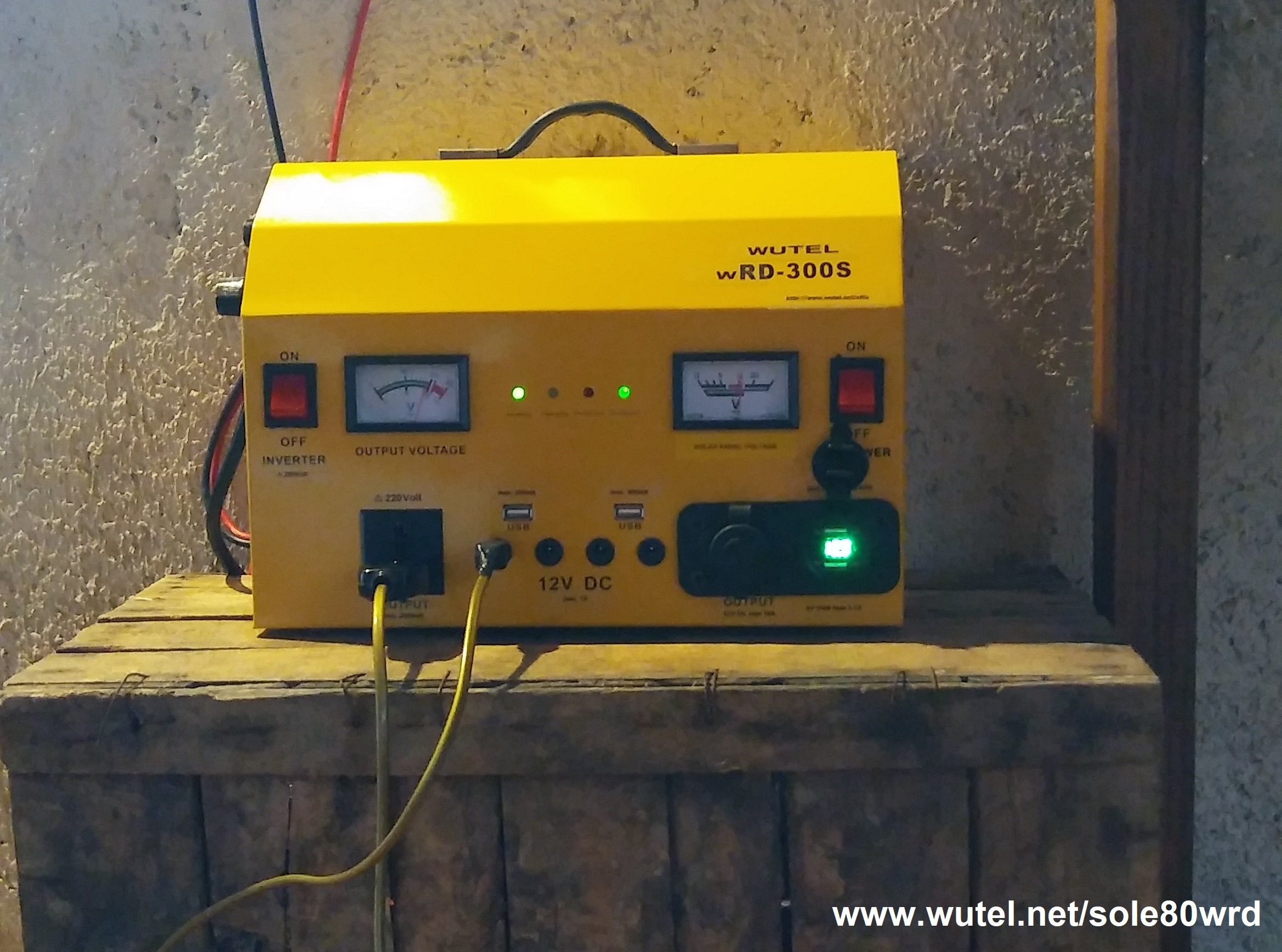

sole80wrd

(sole80wrd)
