VALIGETTA FOTOVOLTAICA

MODELLO "bcf1224"



http://www.wutel.net/bcf1224



_________________________________________________

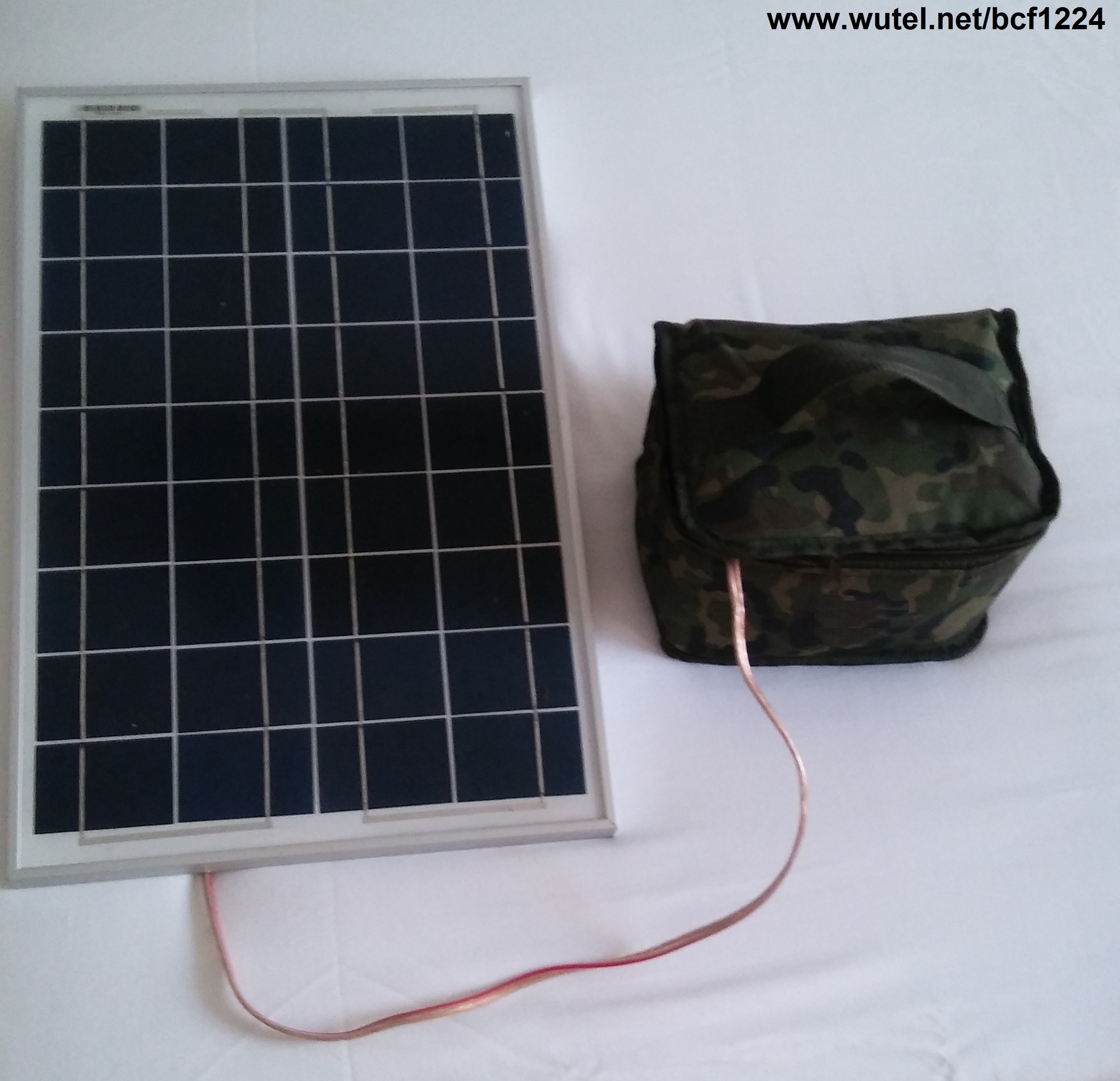

Questa piccola valigetta fotovoltaica ad energia solare, consente di produrre energia elettrica per tutte le esigenze d'impiego sia fisse che portatili/mobili.



BCF12


     I principali utilizzi di questa valigetta fotovoltaica, sono ad esempio quelli di:

  • ricaricare batterie a 12Volt (tipo AGM, GEL o da auto/moto);

  • accendere lampadine o faretti LED per l'illuminazione serale/notturna:

  • alimentare computer portatili;

  • alimentare televisori, radio, lettori audio/video;

  • alimentare piccoli elettrodomestici a 220Volt (max. 100Watt);

  • ricaricare le batterie di telefoni cellulari, smartphone, tablet, ecc.;

  • alimentare e ricaricare le batterie di apparecchiature elettroniche USB;

  • fornire immediata energia elettrica in caso di emergenza (blackout della rete elettrica, guasti all'impianto elettrico, ausilio alla Protezione Civile);

  • fornire energia elettrica per l'elettrificazione rurale in qualsiasi parte del mondo.





Principali VANTAGGI della centralina fotovoltaica "BCF12":



icona ok fornita completamente cablata e pronta all'uso.



icona ok dotata di connettori ad innesto rapido.



icona ok non necessita di attrezzi o utensili per l'installazione e l'uso.



icona ok di facile, intuitivo e immediato utilizzo.



icona ok funziona con tutti i tipi di batterie Pb 12Volt (AGM, GEL o per auto/moto).



icona ok funziona con pannelli fotovoltaici mono/policristallini (Isc max.20Ampere).



icona ok dotata di inverter 220Volt (max. 100Watt).



icona ok dotata di multiprese multitensione (5Volt USB - 12Volt - 220Volt).






 FUNZIONAMENTO:



Il funzionamento della valigetta fotovoltaica "bcf1224" è molto semplice.

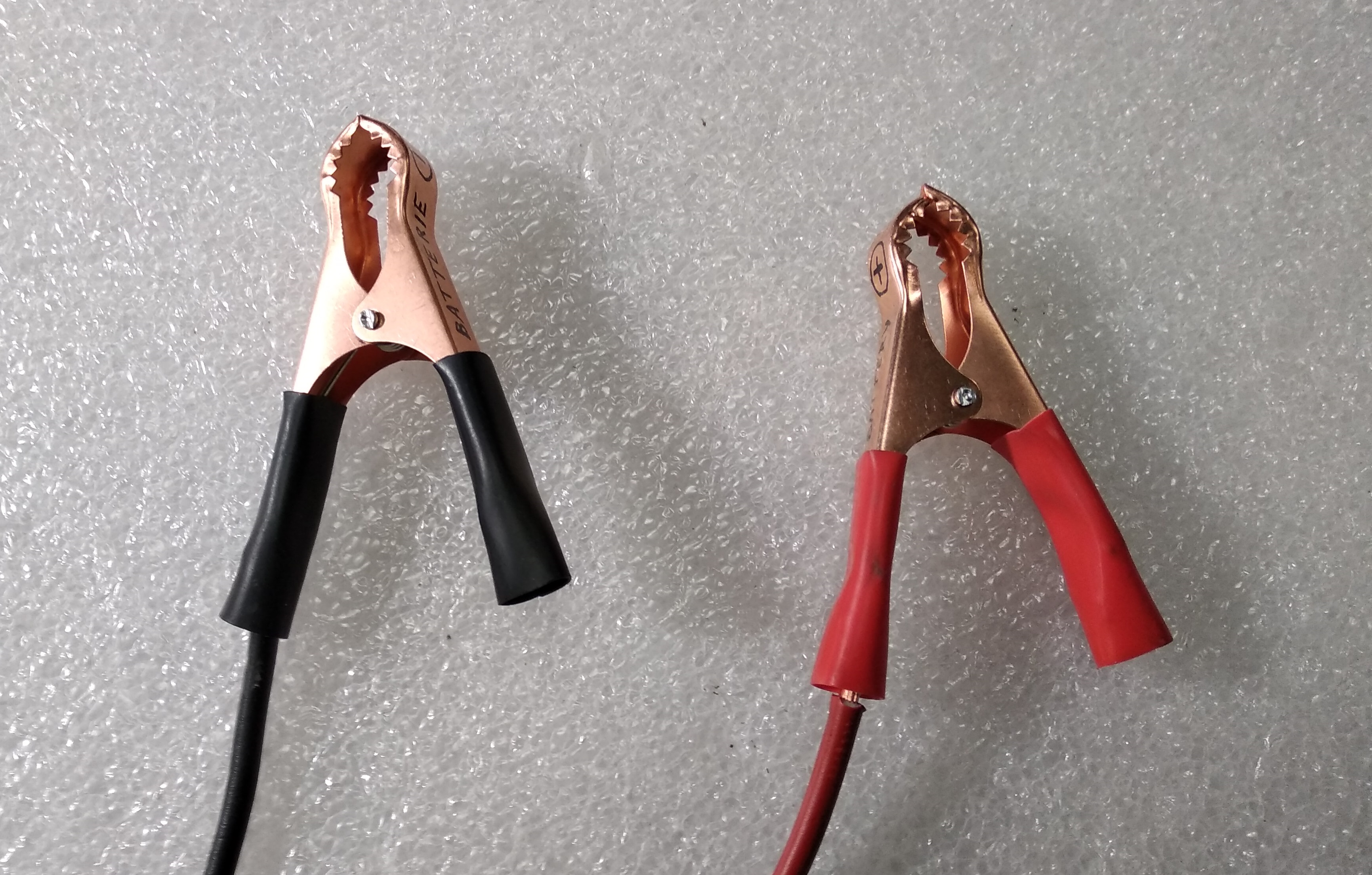

Come prima cosa è necessario aprire la cerniera lampo del contenitore e collegare alla centralina fotovoltaica una batteria esterna ricaricabile al piombo 12Volt tipo "AGM", "GEL" oppure ad "acido libero" (tipo da automobile/moto), tramite i connettori a pinza forniti in dotazione.

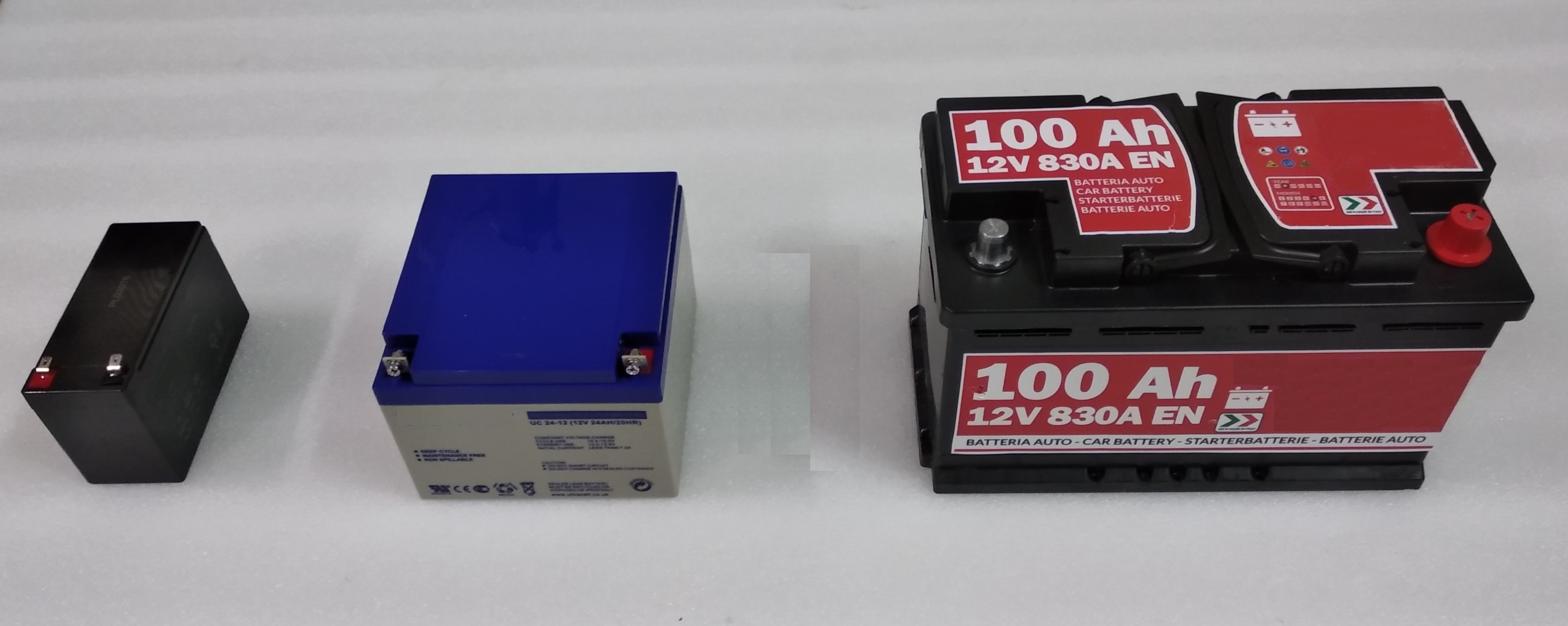

(esempi di batterie 12Volt collegabili alla centralina fotovoltaica "bcf1224")



N.B. le batterie non sono fornite in dotazione con la valigetta fotovoltaica "bcf1224".

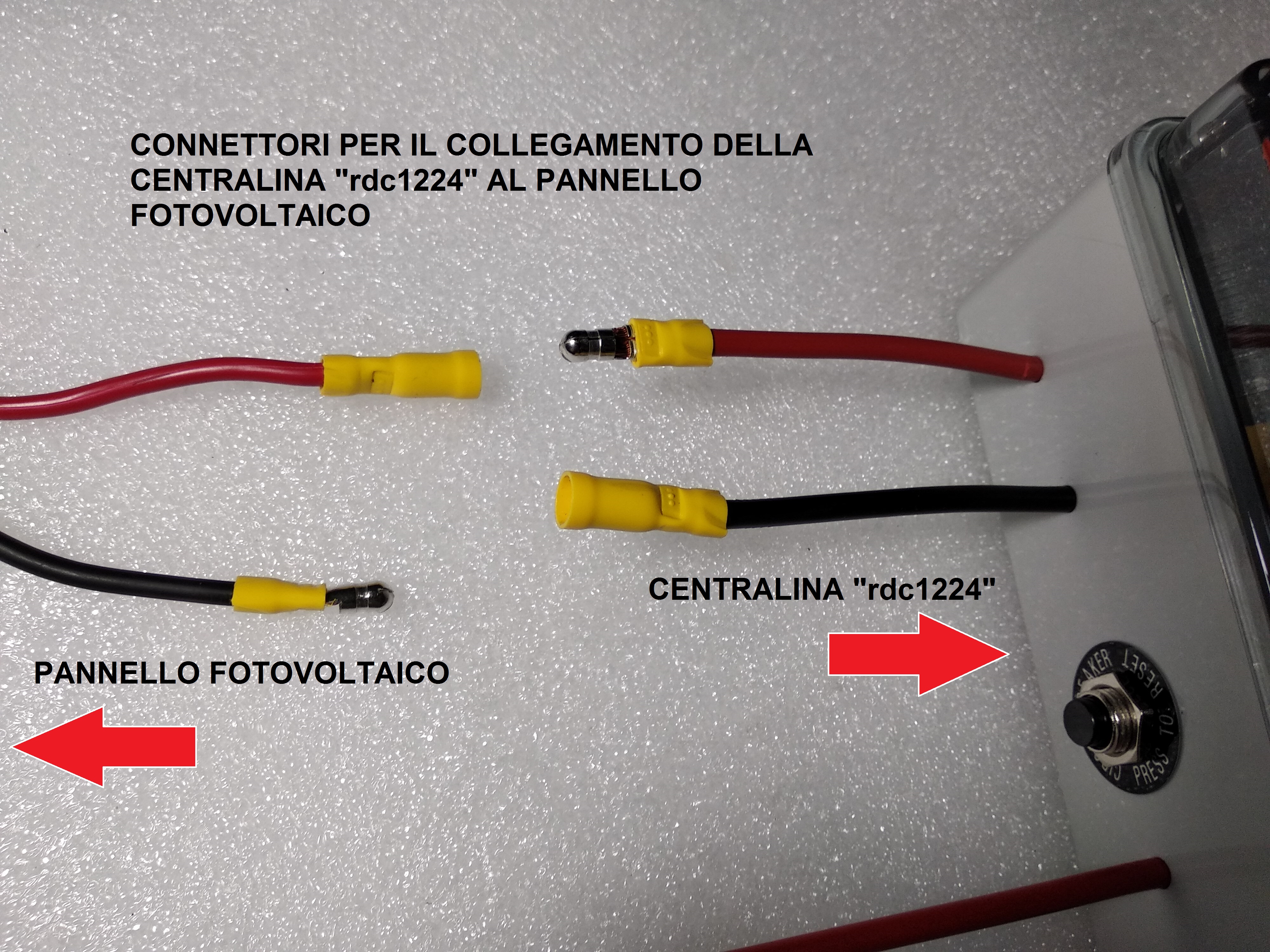

Successivamente, occorre collegare alla centralina fotovoltaica il pannello fotovoltaico in dotazione, tramite i connettori ad innesto rapido di colore giallo.







   N.B. La centralina fotovoltaica "bcf1224" è fornita in due versioni base, a scelta, con le seguenti dotazioni standard:

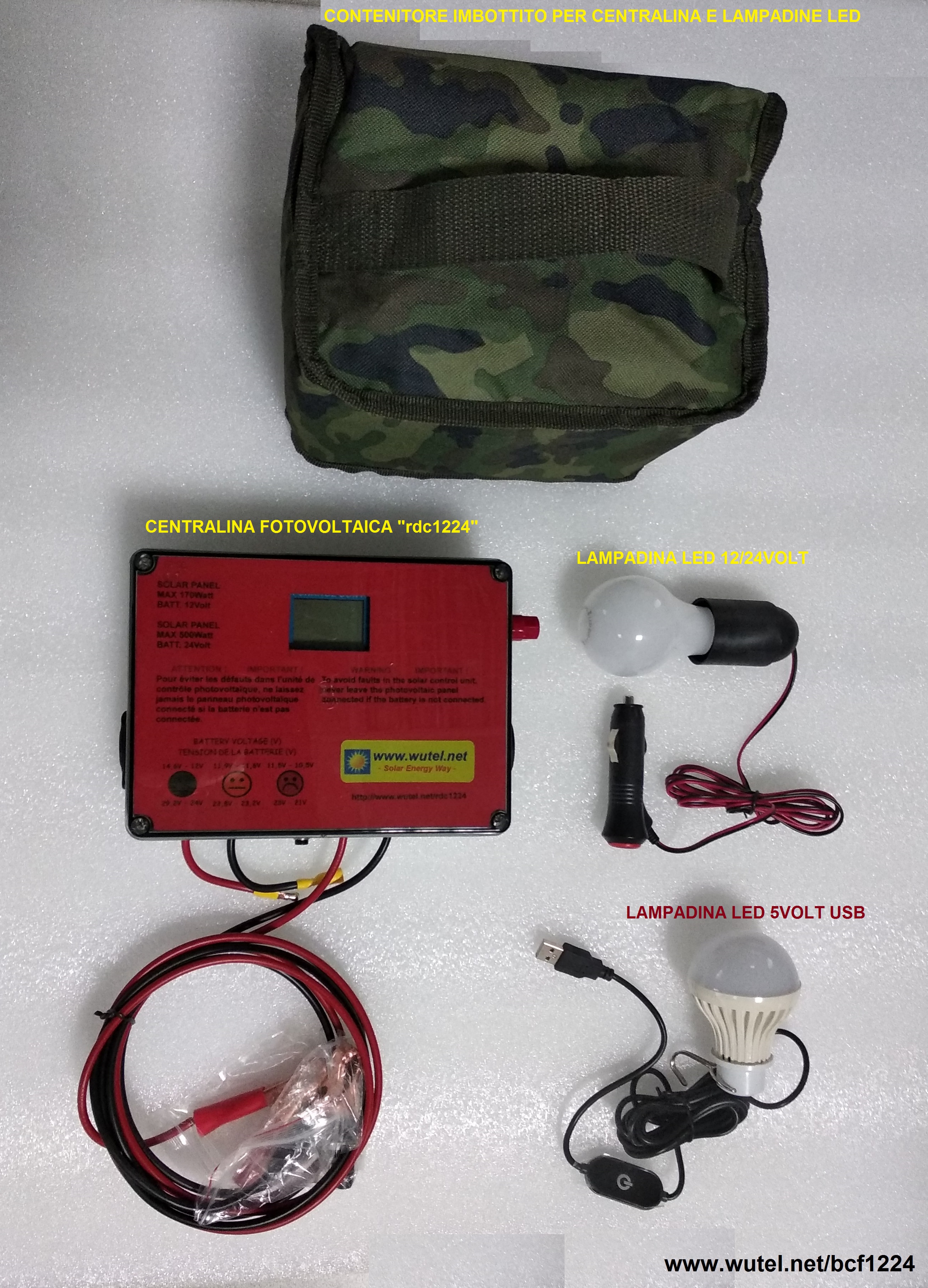

-  versione "A": con centralina fotovoltaica "rdc1224", pannello fotovoltaico da 20Watt e due lampadine LED (una funzionante a 5Volt USB e una funzionante a 12/24Volt);









-  versione "B": con centralina fotovoltaica "rdc1224", pannello fotovoltaico da 20Watt, lampadina 12/24Volt e inverter 220Volt - 100Watt;





     Le precedenti versioni di dotazione sono quelle "standard", la valigetta fotovoltaica può comunque essere fornita anche con versioni personalizzate a seconda delle esigenze di utilizzo specifiche.

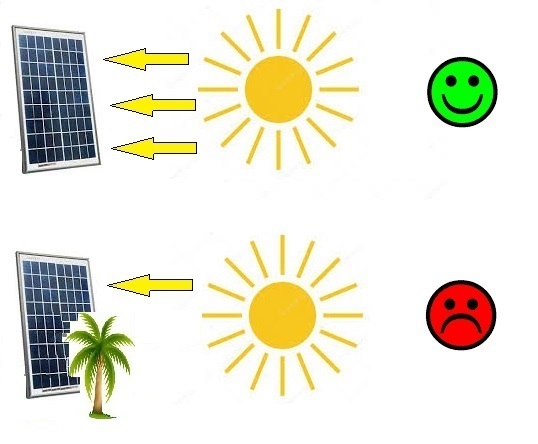

    Per ricaricare la batteria tramite l'energia solare, occorre che il pannello fotovoltaico fornito in dotazione, sia esposto completamente al sole, senza ombre (anche parziali), su tutta la sua superficie vetrata.



corretta esposizione pannello

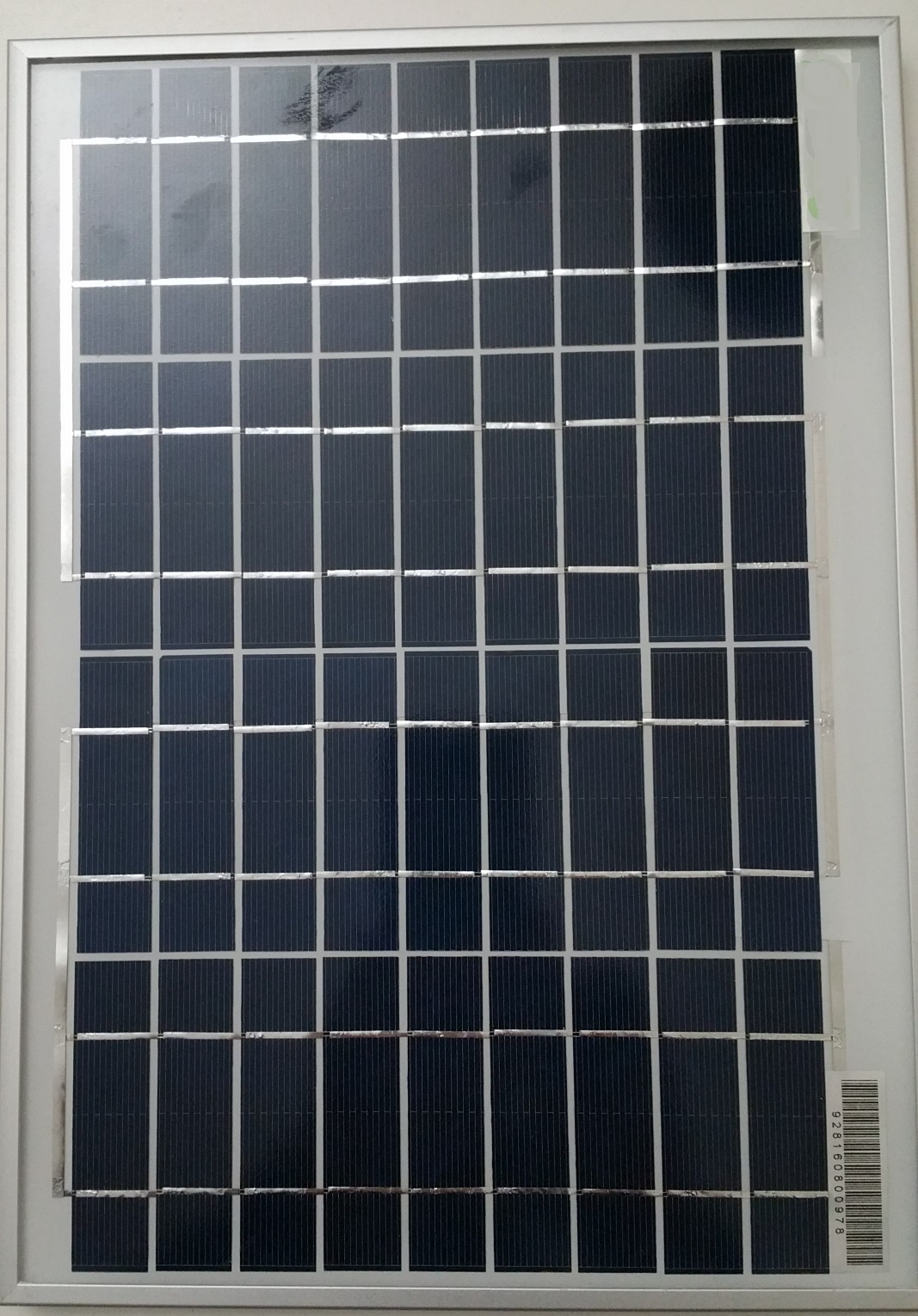

    Il pannello fotovoltaico fornito in dotazione con la valigetta, è da 20Watt di potenza (dimensioni 47x34x2,5 cm. - peso: 2Kg. circa)



pannello FV 20W





La centralina fotovoltaica è già comunque predisposta per poter funzionare con pannelli fotovoltaici (mono/policristallini), di potenza compresa tra 10Watt e 400Watt (max. "Isc" pannello fotovoltaico 20Ampere).

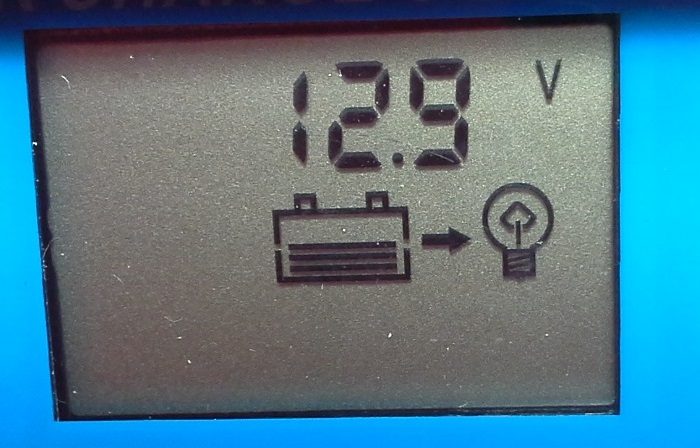

Il controllo dello stato di carica della batteria, avviene tramite la lettura del valore di tensione indicato dallo strumento digitale (voltmetro), incorporato nella  centralina fotovoltaica "rdc1224"

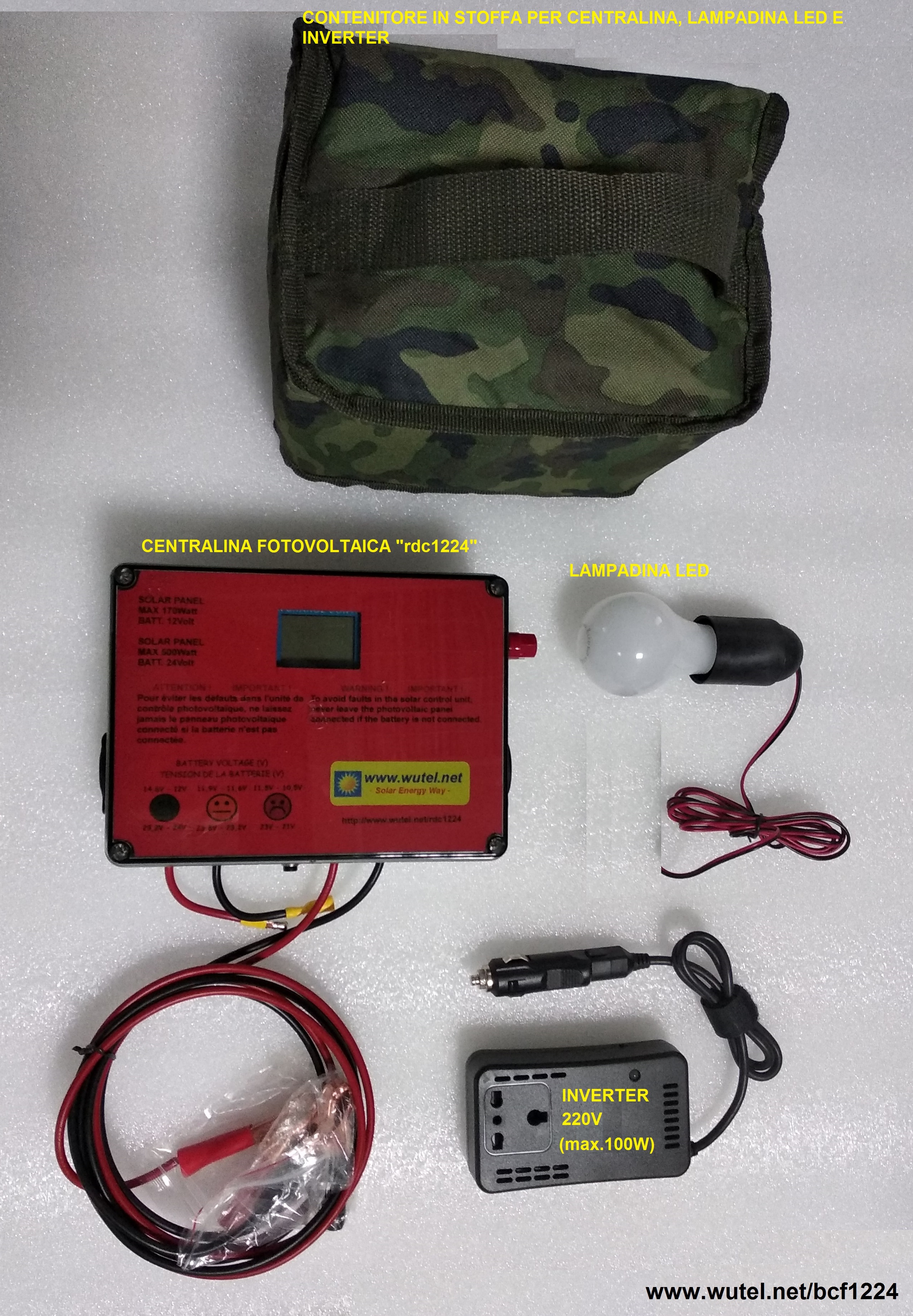

In dettaglio, la centralina fotovoltaica "BCF12" è composta da:



  • beauty case in stoffa imbottita (con maniglia), di dimensioni 22 x 15 x 18 cm;

  • inverter 220Volt (max. 100Watt) nella versione "B" di dotazione;

  • pannello fotovoltaico da 20Watt di potenza;

  • nr.1 connettore (tipo presa auto accendino), incorporato nella centralina fotovoltaica, per il collegamento delle utenze 12Volt;

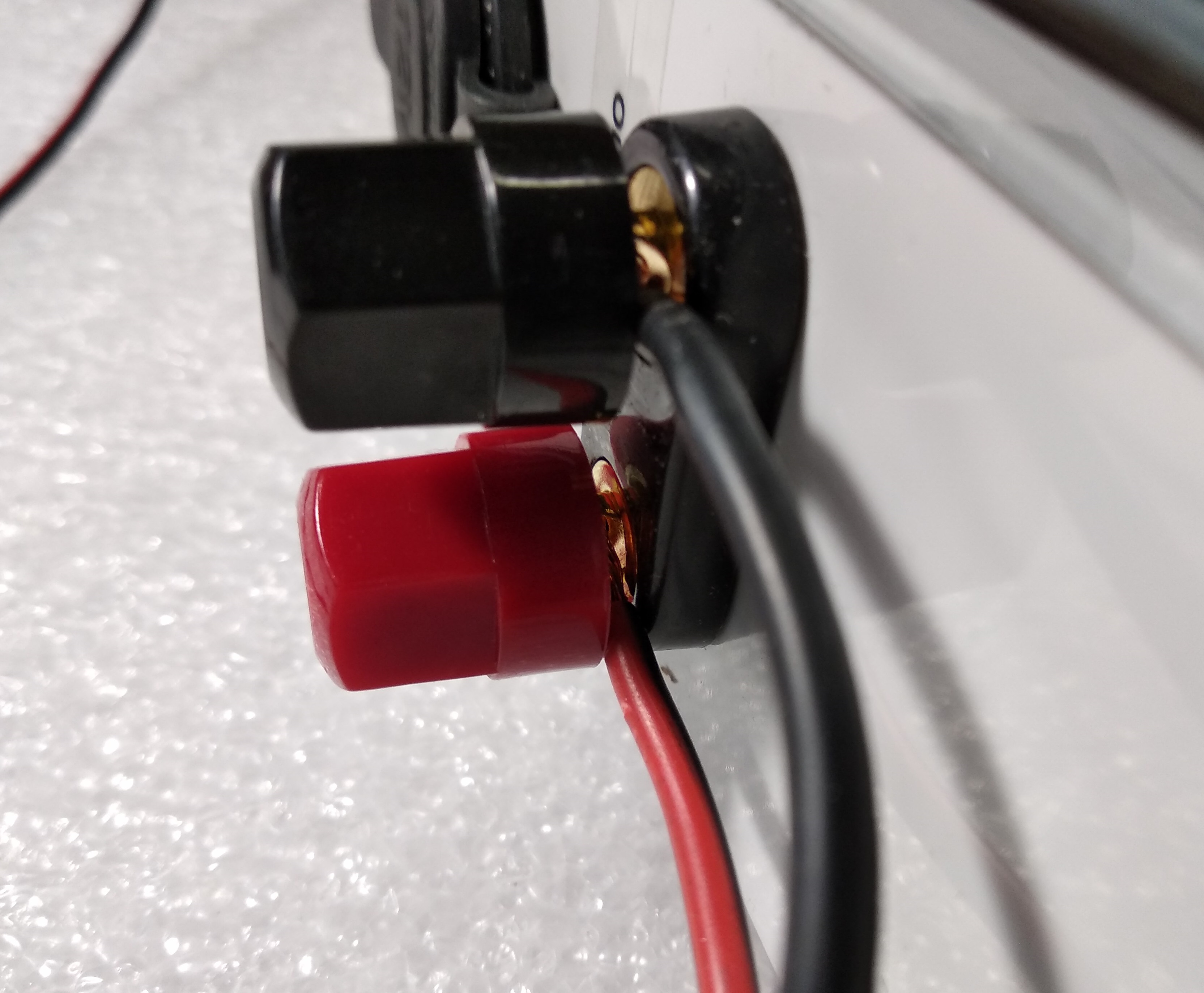

  • nr.1 connettore (tipo a morsetto/spinotto), incorporato nella centralina fotovoltaica, per il collegamento delle utenze 12Volt;

  • nr.2 prese USB, incorporate nella centralina fotovoltaica, per il collegamento e la ricarica delle apparecchiature elettroniche e di telefonia, funzionanti a 5Volt USB (max. 1,2A);

  • nr.1 lampadina LED 12/24Volt (4Watt);

  • nr.1 lampadina LED 5Volt USB (4Watt), nella versione "A" di dotazione;

  • cavo di lunghezza 180cm circa, con connettori a spinotto, per il collegamento del pannello fotovoltaico alla centralina fotovoltaica;

  • cavo di lunghezza 180cm circa, con connettori a pinza, per il collegamento della batteria 12Volt alla centralina fotovoltaica.



Tabella indicativa di esempio dei tempi di autonomia delle utenze collegabili (singolarmente), utilizzando una batteria da 12Volt, 9Ah (carica al 100%).



Computer portatile



1,5 - 2 ore circa (in base al modello)

Tablet



più di una ricarica completa

TV LED 20"



1,5 - 2 ore circa

Lampadina LED 220Volt 5Watt



5 ore circa

Lampadina LED 12Volt 5Watt



5 ore circa



Faretto LED 12Volt 10Watt



2,5 ore circa

Telefono cellulare



più di una ricarica completa

Smartphone



più di una ricarica completa

     N.B. se alla centralina fotovoltaica viene collegata una batteria 12Volt da 18Ah di capacità, le ore di autonomia indicate nella precedente tabella, raddoppiano.


Se le apparecchiature da alimentare funzionano a 220Volt (nella versione "B" di dotazione con inverter), non bisogna mai superare i 100Watt di potenza complessiva.

     N.B. per poter utilizzare l'inverter 220Volt alla massima potenza (max. 100Watt) oppure per avere maggiore autonomia d'utilizzo, occorre collegare alla centralina fotovoltaica una batteria 12Volt di capacità almeno 24Ah.





______________________________________

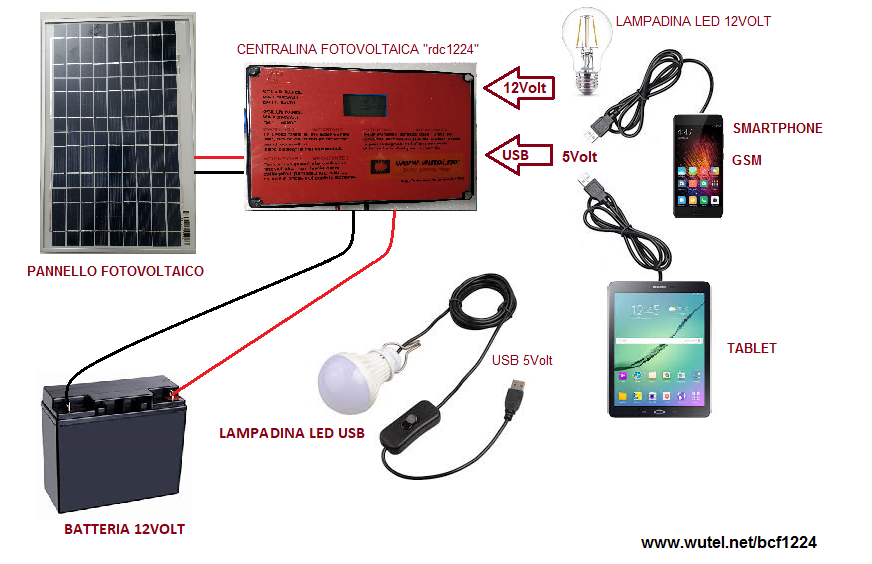

ESEMPIO D'UTILIZZO DELLA VALIGETTA FOTOVOLTAICA "bcf1224" (vers."A")

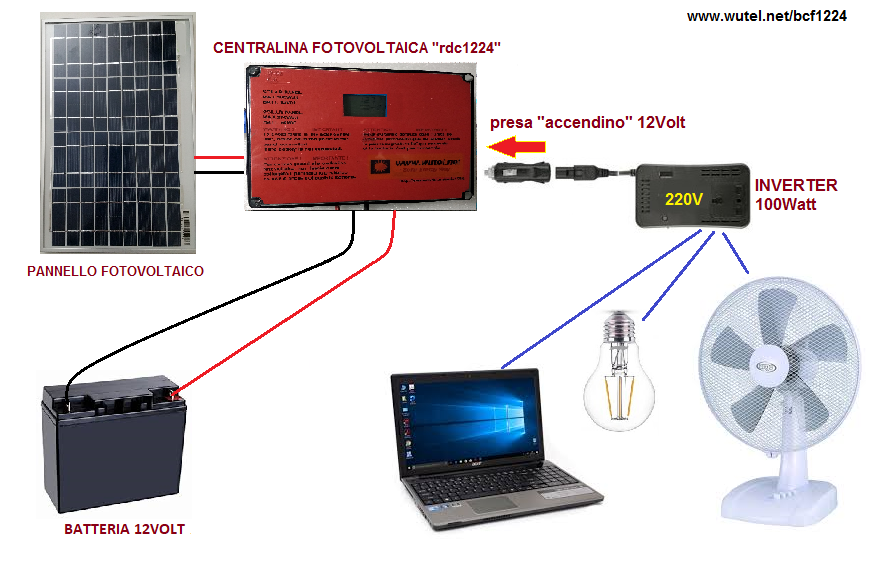

ESEMPIO D'UTILIZZO DELLA VALIGETTA FOTOVOLTAICA "bcf1224" (vers."B")



POSSIBILI ESEMPI D'UTILIZZO:

  •      Ricarica cellulari, smartphone, tablet, ecc., tramite le 2 prese USB (nella versione "A" e "B" di dotazione);

  •     Alimentazione e ricarica computer portatile, tramite la presa a 220Volt dell'inverter (nella versione "B" di dotazione);

  •     Alimentazione ventilatore e lampadine LED a 220Volt, tramite la presa a 220Volt dell'inverter (nella versione "B" di dotazione);

  •     Per far invece accendere lampadine LED a bassa tensione (funzionanti a 12Volt o 5Volt) per l'illuminazione serale/notturna, collegate direttamente tramite la presa tipo "accendino" (o i morsetti a 12Volt), oppure tramite le 2 prese USB a 5Volt, non occorre collegare e utilizzare inverter.

lampadina USB

(esempio di lampadina LED con alimentazione 5Volt USB)



     La valigetta fotovoltaica "bcf1224" può inoltre essere personalizzata e realizzata anche con diverse configurazioni di dotazione (potenza del pannello fotovoltaico, batteria esterna, numero di prese a 220Volt, 12Volt e 5Volt USB), in base alle specifiche esigenze di utilizzo.



     ok Tutte le connessioni elettriche possono essere facilmente eseguite senza attrezzi, grazie a connettori "plug and play" a innesto a mano.

   ok Il cavo di collegamento tra il pannello fotovoltaico e la centralina, può essere giuntato e prolungato.
