KIT FOTOVOLTAICO E.L.F.O.

MODELLO "cf230"



http://www.wutel.net/cf230



_________________________________________________



Questo kit fotovoltaico ad energia solare, consente di produrre ed immagazzinare energia elettrica per tutte le esigenze di utilizzo, sia fisse che portatili/mobili, in qualsiasi parte del mondo.



cf230


     Gli utilizzi del kit, sono ad esempio quelli di:

  • ricaricare batterie a 12Volt (tipo AGM, GEL o da auto/moto);

  • accendere lampadine o faretti LED per l'illuminazione serale/notturna:

  • alimentare computer portatili;

  • alimentare televisori, radio, lettori audio/video;

  • alimentare luci e piccoli elettrodomestici a 220Volt (max. 900Watt);

  • ricaricare le batterie di telefoni cellulari, smartphone, tablet, ecc.;

  • alimentare e ricaricare le batterie di apparecchiature elettroniche USB.

  • fornire immediata energia elettrica in caso di emergenza (blackout della rete elettrica, guasti all'impianto elettrico, ausilio alla Protezione Civile).

  • fornire energia elettrica per l'elettrificazione in qualsiasi parte del mondo (progetto E.L.F.O.).





Principali VANTAGGI del kit fotovoltaico "cf230":



icona ok    completamente cablato e pronto all'uso.



icona ok dotato di connettori ad innesto rapido.



icona ok non necessita di attrezzi o utensili per l'installazione e l'uso.



icona ok di facile, intuitivo e immediato utilizzo.



icona ok funziona con tutti i tipi di batterie ricaricabili al piombo

          12/24Volt (AGM, GEL o per auto/moto).



icona ok funziona con pannelli fotovoltaici mono/policristallini (Isc max.30Ampere).



icona ok dotato di inverter per fornire elettricità a 220Volt (max.600Watt).



icona ok dotato di prese multitensione (5Volt USB - 12Volt - 220Volt).






 FUNZIONAMENTO:

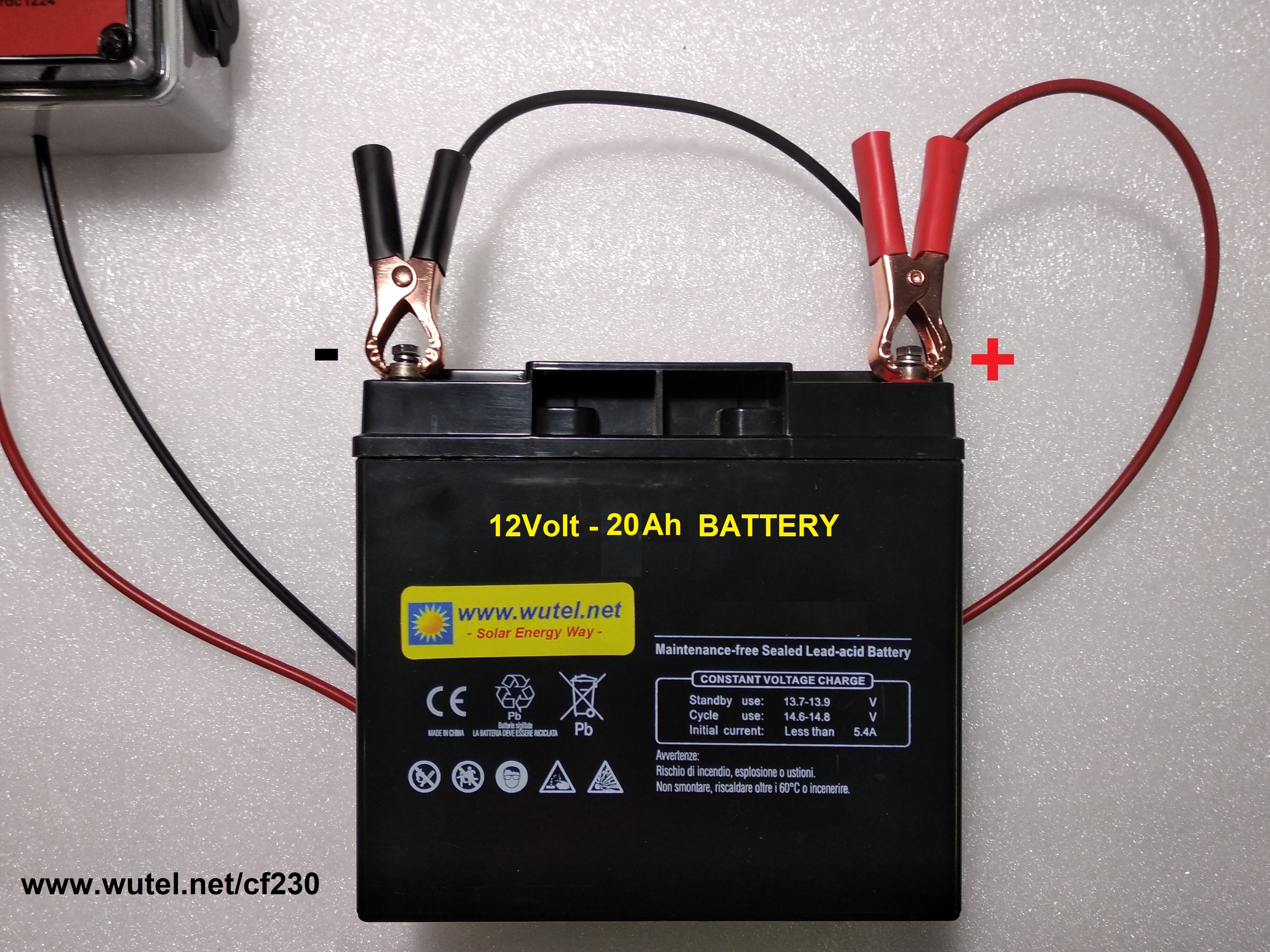

Il funzionamento del kit fotovoltaico "cf230" è molto semplice. Come prima cosa è necessario collegare la centralina fotovoltaica alla batteria 12Volt in dotazione, tramite i cavetti con pinza, rispettando le polarità (+) e (-).







   N.B. La batteria fornita in dotazione con il kit è del tipo "Pb" 12Volt, di capacità 38Ah.

    Nel caso occorresse maggiore autonomia, la batteria può anche essere sostituita con una di capacità più elevata (max. 200Ah), da reperire/acquistare separatamente.

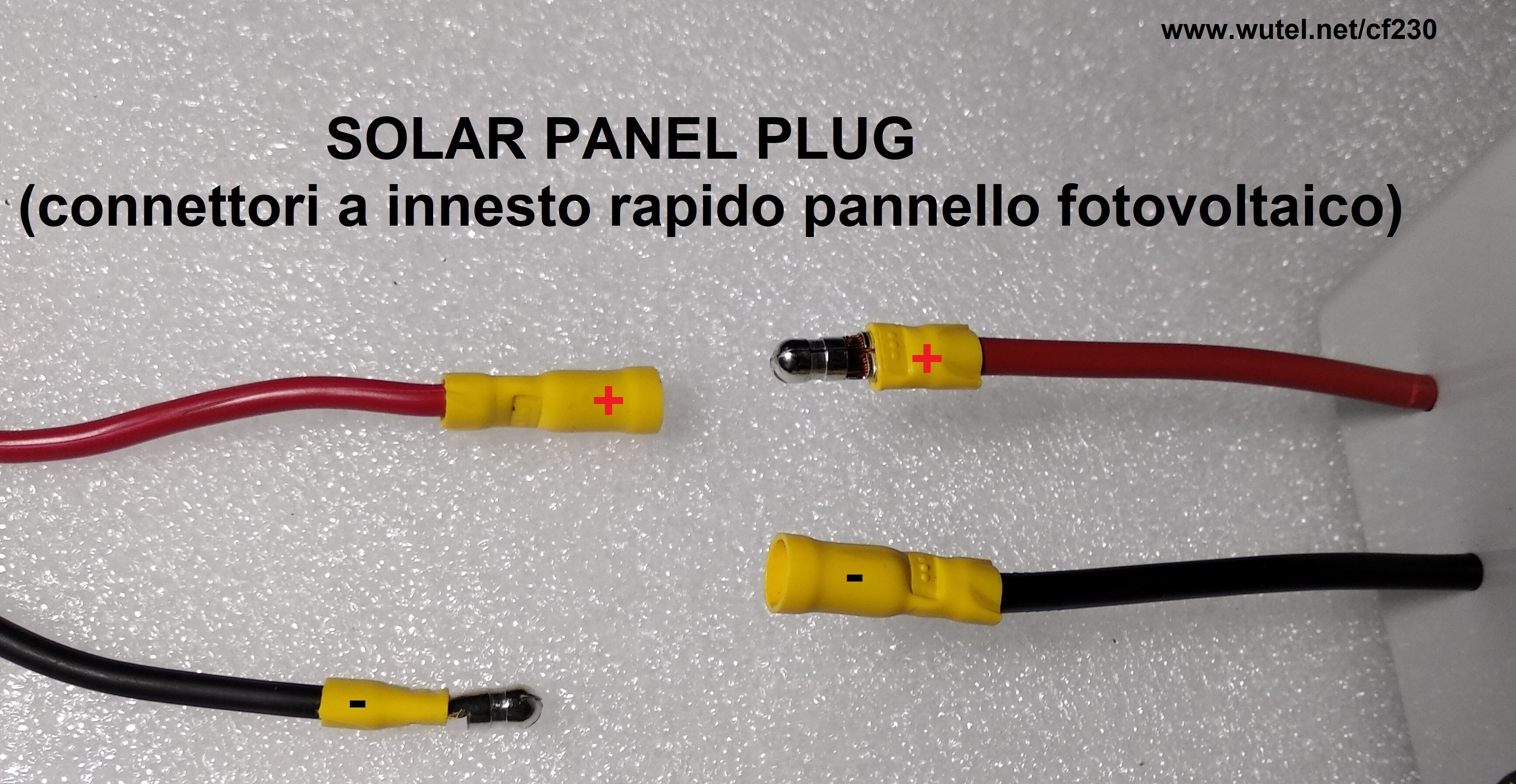

    Poi occorre collegare il pannello fotovoltaico fornito in dotazione, tramite i connettori di colore giallo.

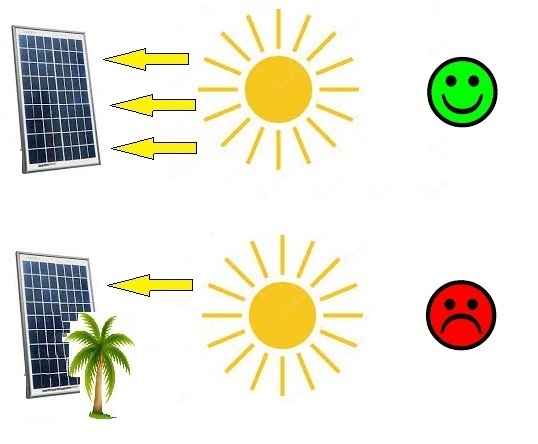

    Il pannello fotovoltaico va poi posizionato completamente al sole, senza ombre (anche parziali) sulla sua superficie vetrata.

corretta esposizione pannello FV

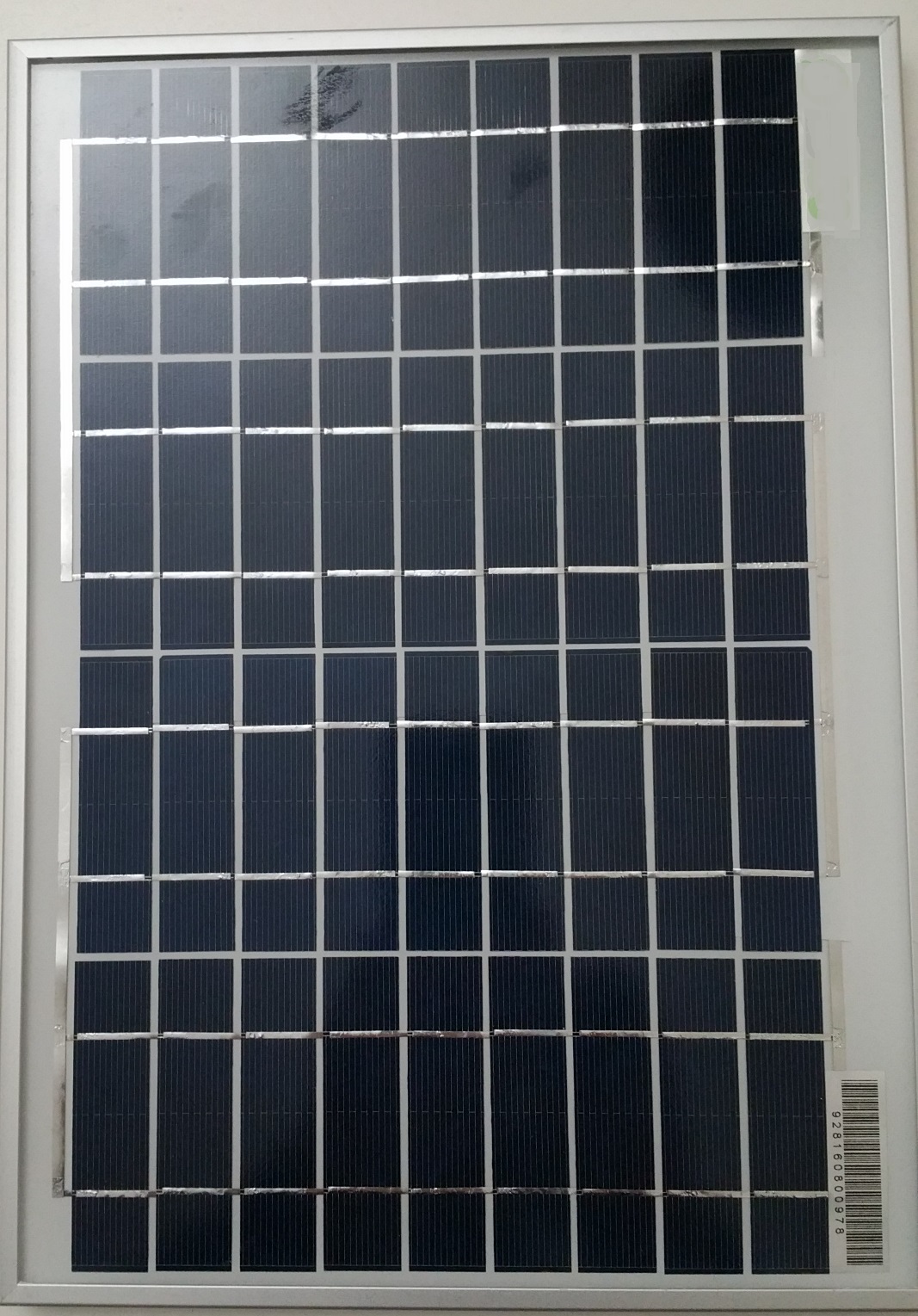

 In dotazione con la valigetta, viene fornito un pannello fotovoltaico da

50Watt di potenza (dimensioni 70x54x3 cm. - peso: 4Kg. circa)



pannello FV 20W





La centralina fotovoltaica "cf30" presente nel kit, è già predisposta per poter funzionare con pannelli fotovoltaici (mono/policristallini), di potenza compresa tra 10Watt e 600Watt (max. "Vmp" pannello fotovoltaico 49Volt e "Isc" 30 Ampere).

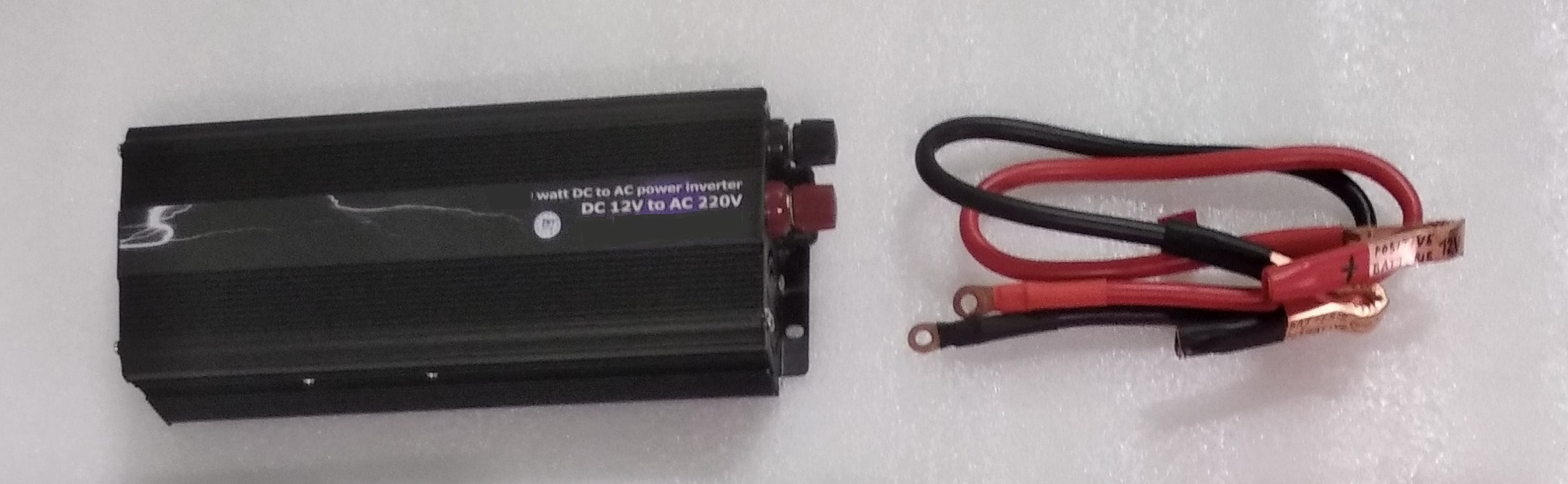

E, infine, occorre collegare anche l'inverter alla batteria, tramite i cavetti a pinza forniti in dotazione, quando occorre energia elettrica a 220Volt.

   inverter

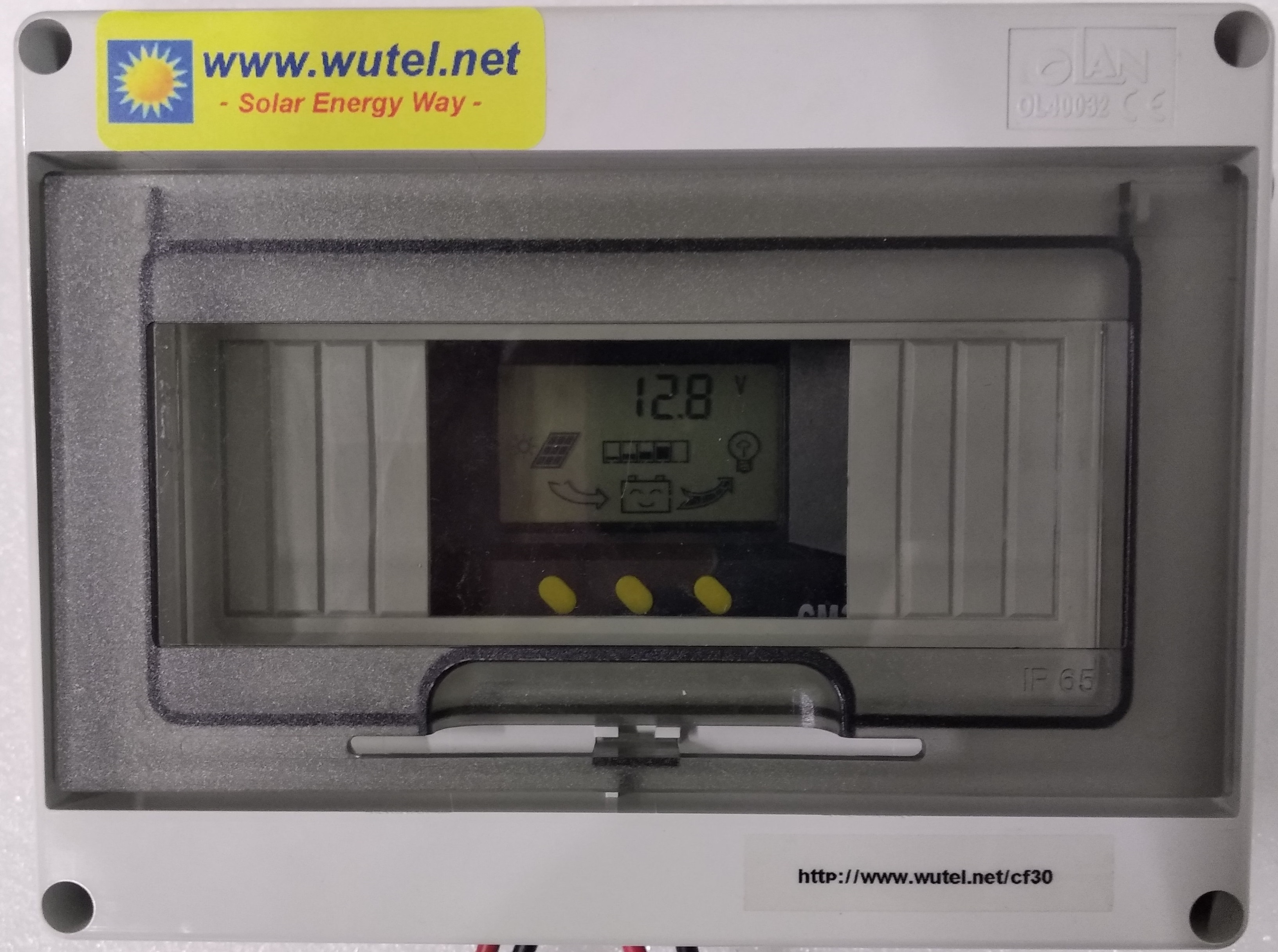

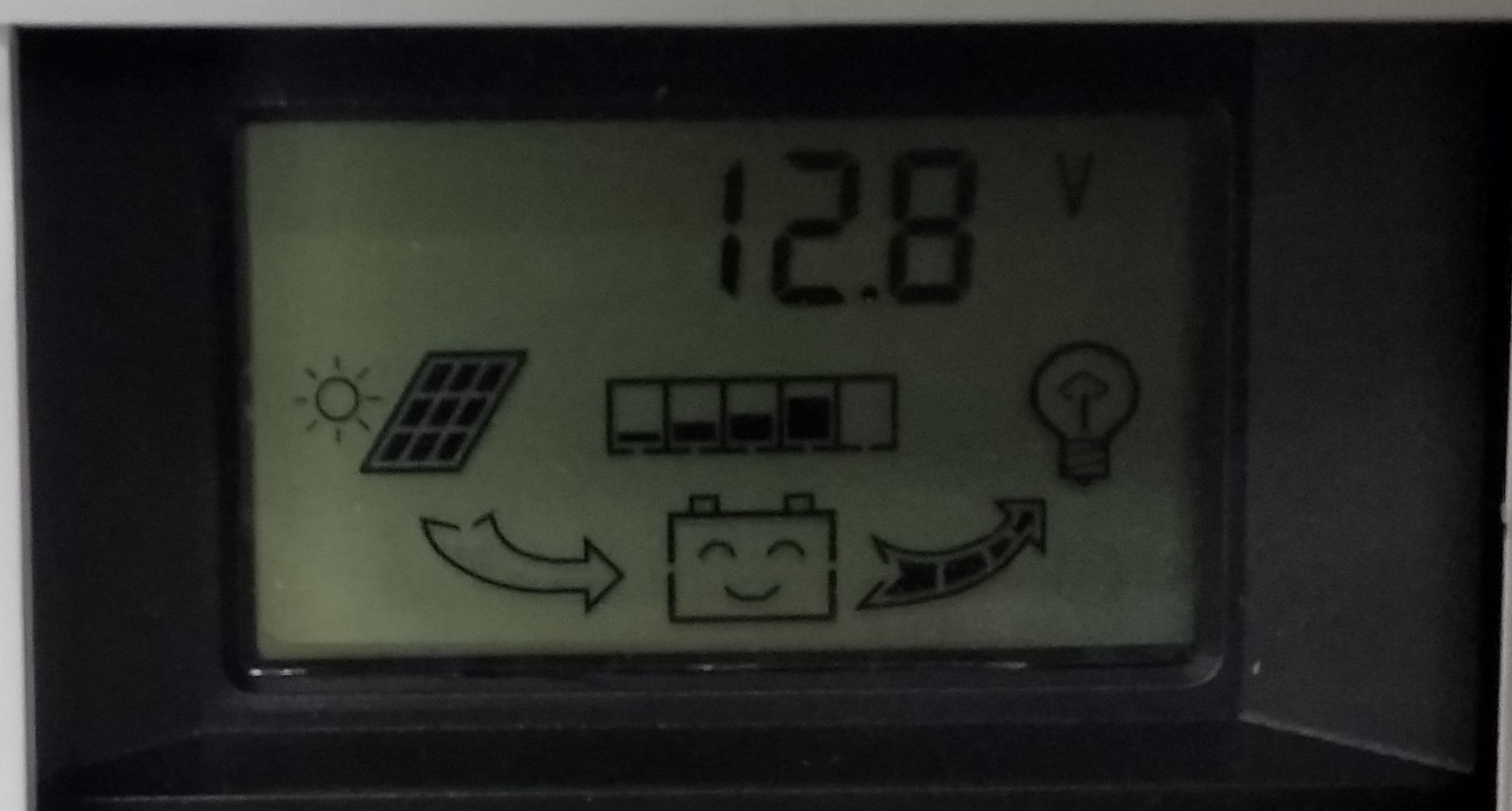

Il controllo dello stato di carica della batteria, avviene tramite la lettura del valore di tensione indicato dallo strumento digitale (V), incorporato nella centralina fotovoltaica "cf30"

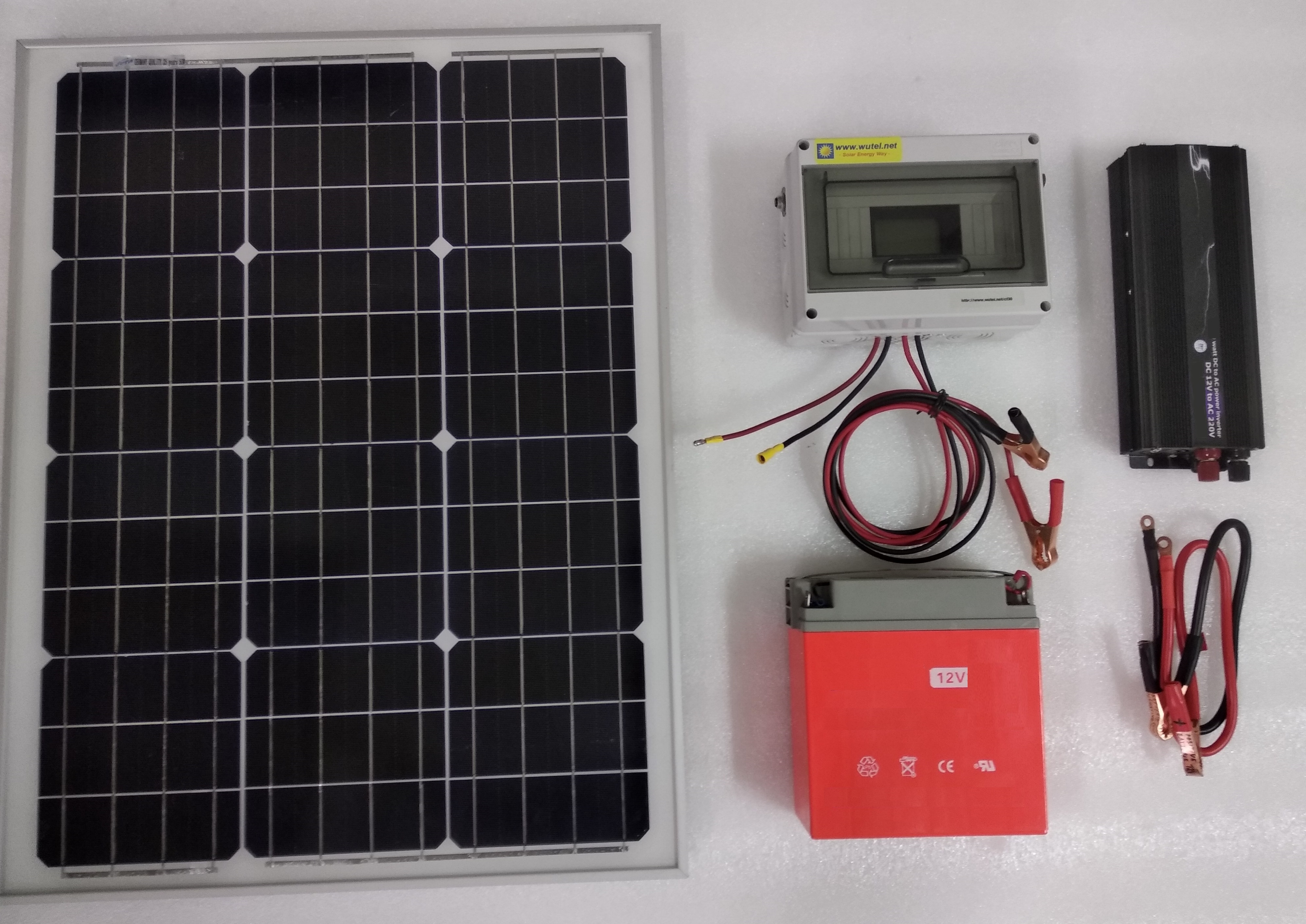

In dettaglio, il kit fotovoltaico "cf230" è composto dai seguenti componenti:



cf230



  • pannello fotovoltaico 50Watt, dimensioni 70 x 54 x 3 cm (circa);

  • centralina fotovoltaica modello E.L.F.O. "cf30";

  • inverter 600Watt (220V);

  • cavetti con pinze per collegamento inverter alla batteria;

  • batteria "AGM" 12Volt - 38Ah;

  • nr. 2 prese USB, incorporate nella centralina fotovoltaica, per il collegamento e la ricarica delle apparecchiature elettroniche e di telefonia, funzionanti a 5Volt USB (max. 1.2A);

  • nr.1 presa multistandard (incorporata nell'inverter), per il collegamento delle utenze elettriche funzionanti a 220Volt (max. 600Watt);

  • cavo di lunghezza 200cm circa, con connettori, per il collegamento del pannello fotovoltaico alla centralina.



Tabella indicativa di esempio dei tempi di autonomia delle utenze collegabili (singolarmente), utilizzando una batteria da 12Volt, 38Ah (carica al 100%).



Computer portatile



8 ore circa (in base al modello)

Tablet



più di una ricarica completa

TV LED 20"



8 ore circa

Lampadina LED 220Volt 4Watt



15 ore circa

Lampadina LED 12Volt 4Watt



15 ore circa



Faretto LED 12Volt 10Watt



10 ore circa

Telefono cellulare



più di una ricarica completa

Smartphone



più di una ricarica completa

Ventilatore 20Watt - 220Volt

4-5 ore circa



     N.B. se alla centralina viene invece collegata una batteria 12Volt da 65Ah di capacità, le ore di autonomia indicate nella precedente tabella, raddoppiano.


Se le apparecchiature da alimentare funzionano a 220Volt, non bisogna mai superare i 600Watt di potenza complessiva.

     N.B. per poter utilizzare l'inverter alla massima potenza, o per avere maggiore autonomia d'utilizzo in generale, occorre collegare alla centralina fotovoltaica, un pannello fotovoltaico di maggior potenza e una batteria di capacità maggiore, rispetto a quella da 38Ah fornita in dotazione (ad esempio, pannello fotovoltaico da 100Watt e batteria da 100Ah di capacità).

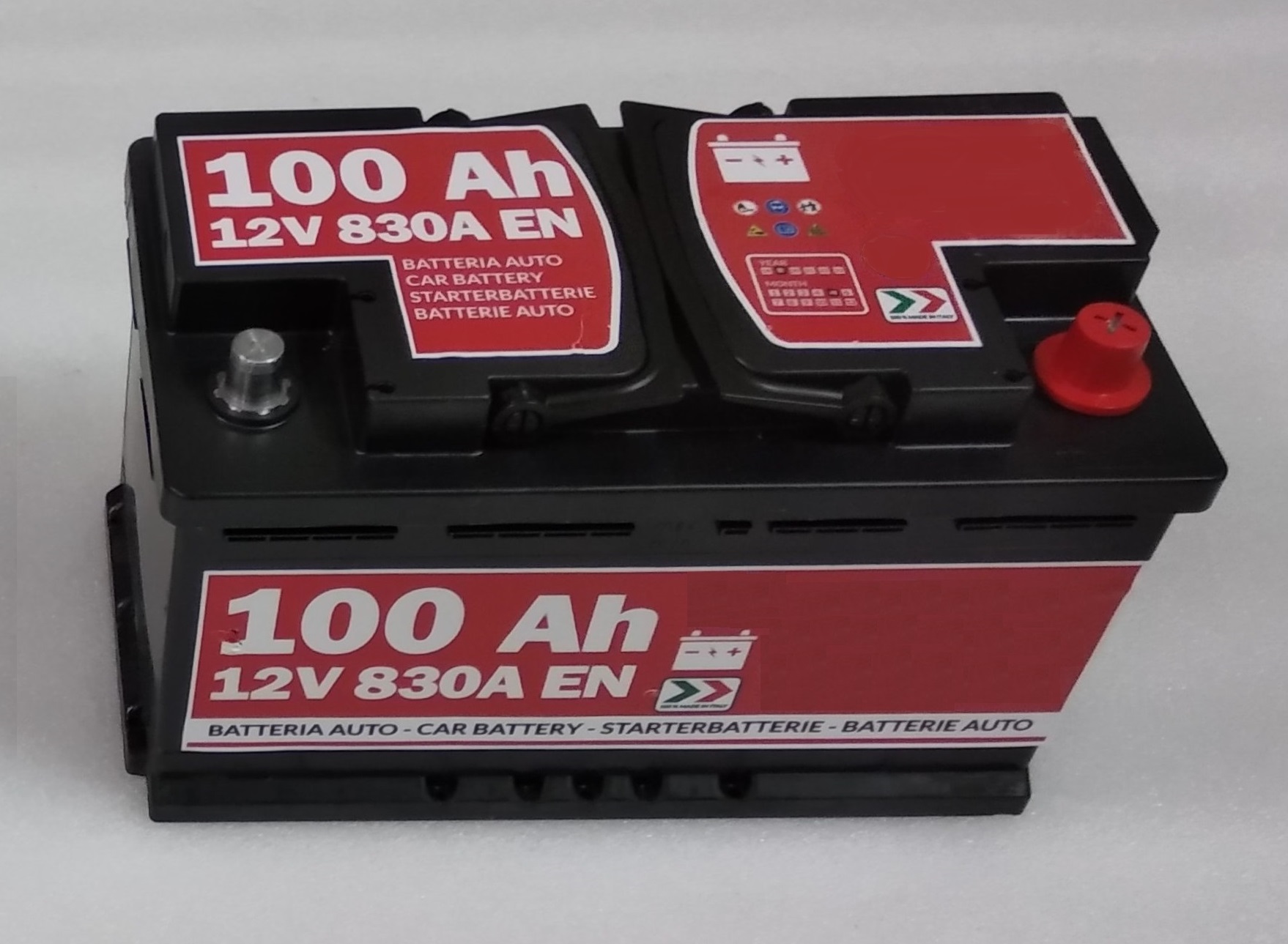

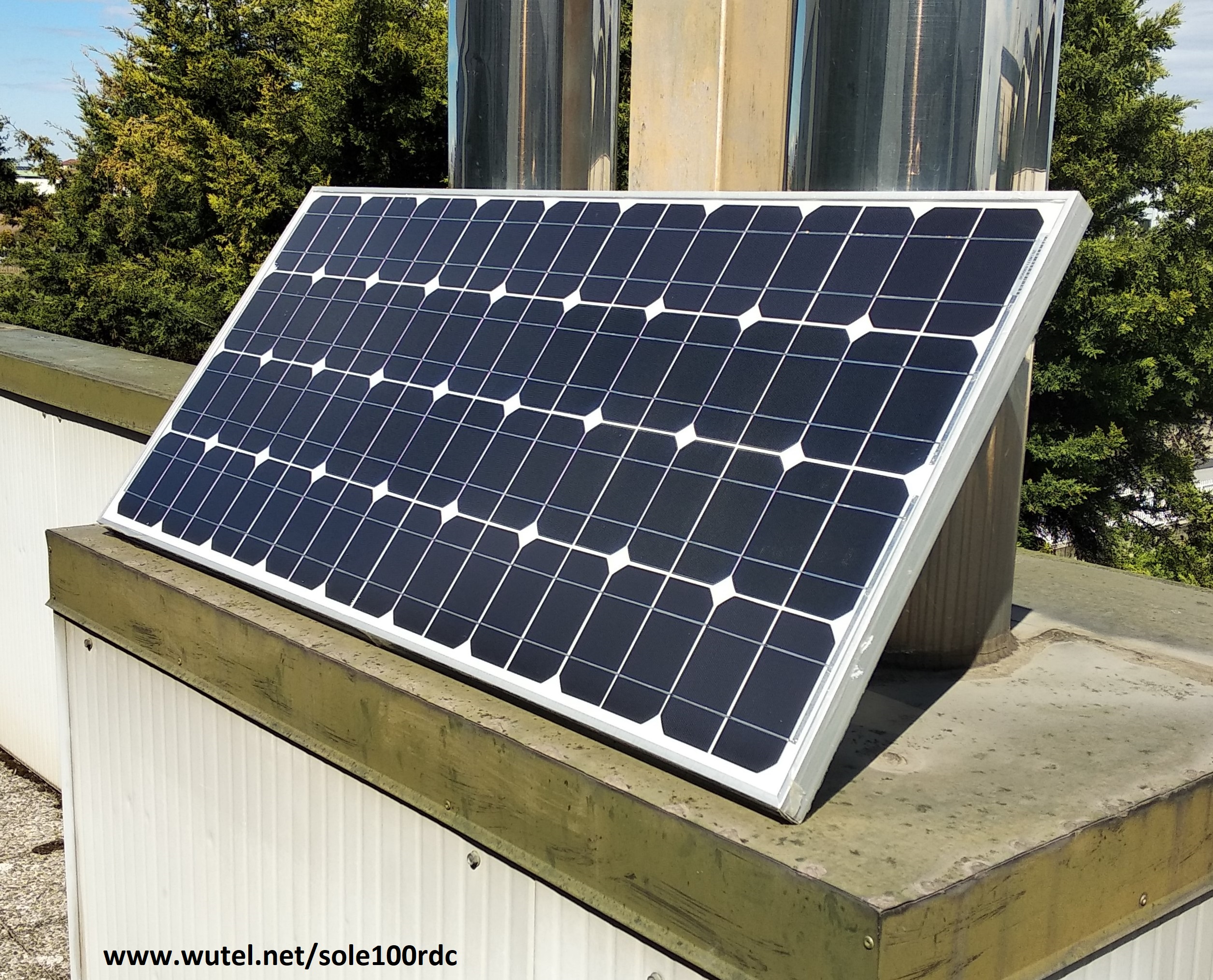

(esempi di pannello fotovoltaico da 100Watt e batteria da 12Volt -100Ah)





    _______________________________________

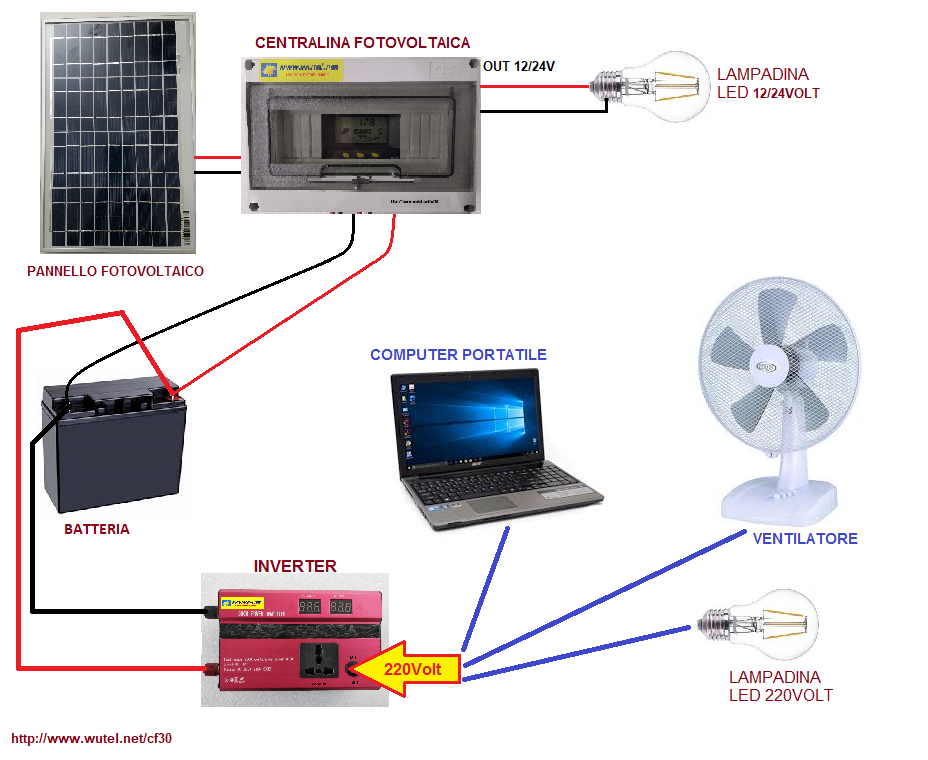

ESEMPI D'UTILIZZO DEL KIT FOTOVOLTAICO "cf230"

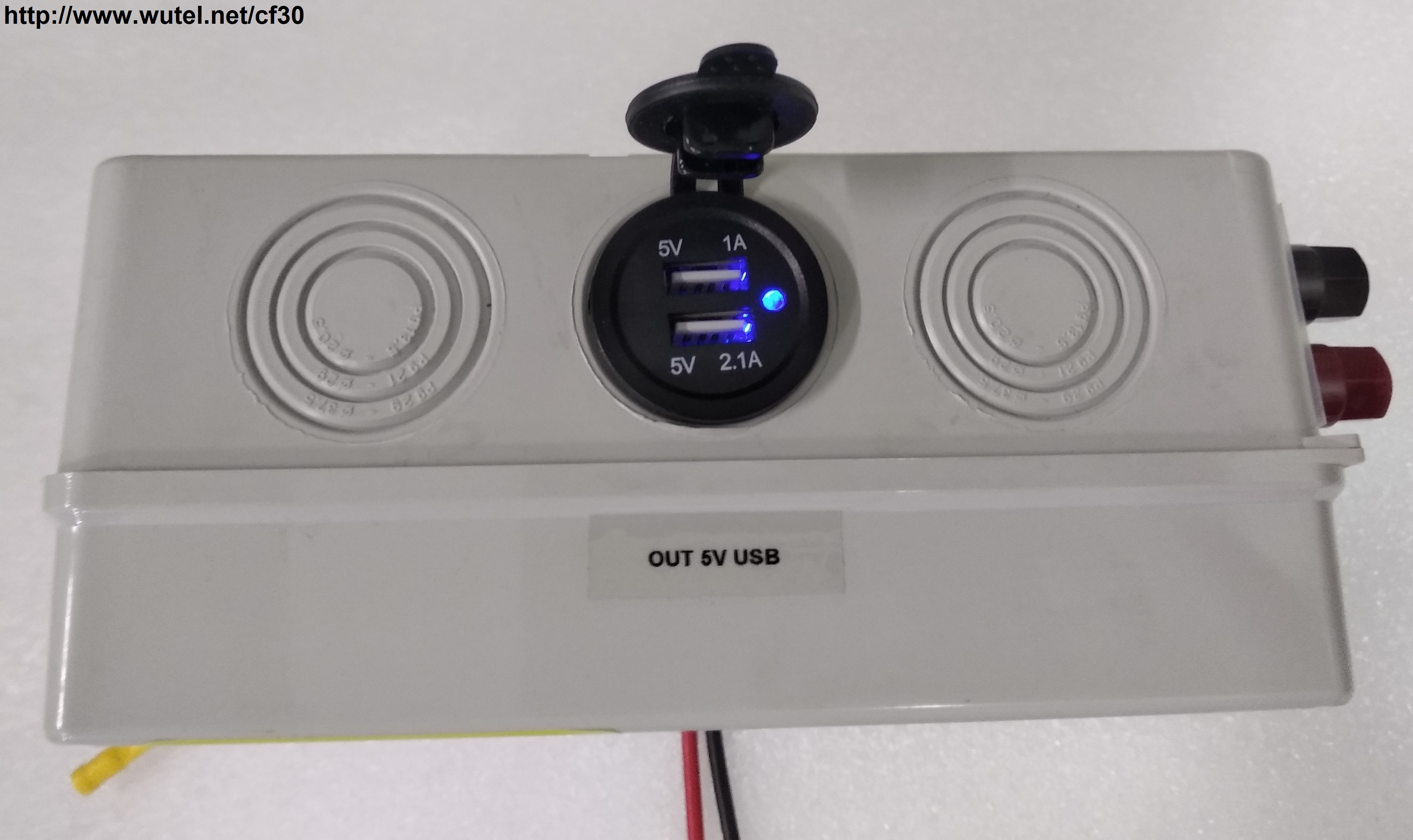

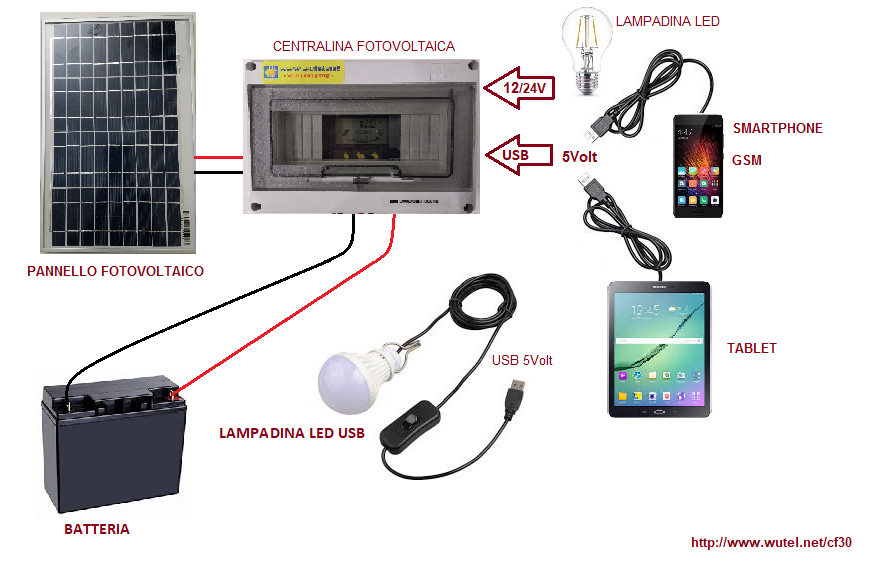

     N.B. Per la ricarica di telefoni cellulari, smartphone, tablet e per l'illuminazione con lampadine LED USB funzionanti a 5Volt, non è necessario collegare e utilizzare l'inverter , in quanto queste apparecchiature si possono collegare direttamente alle due prese USB incorporate nella centralina fotovoltaica.

prese USB cf30

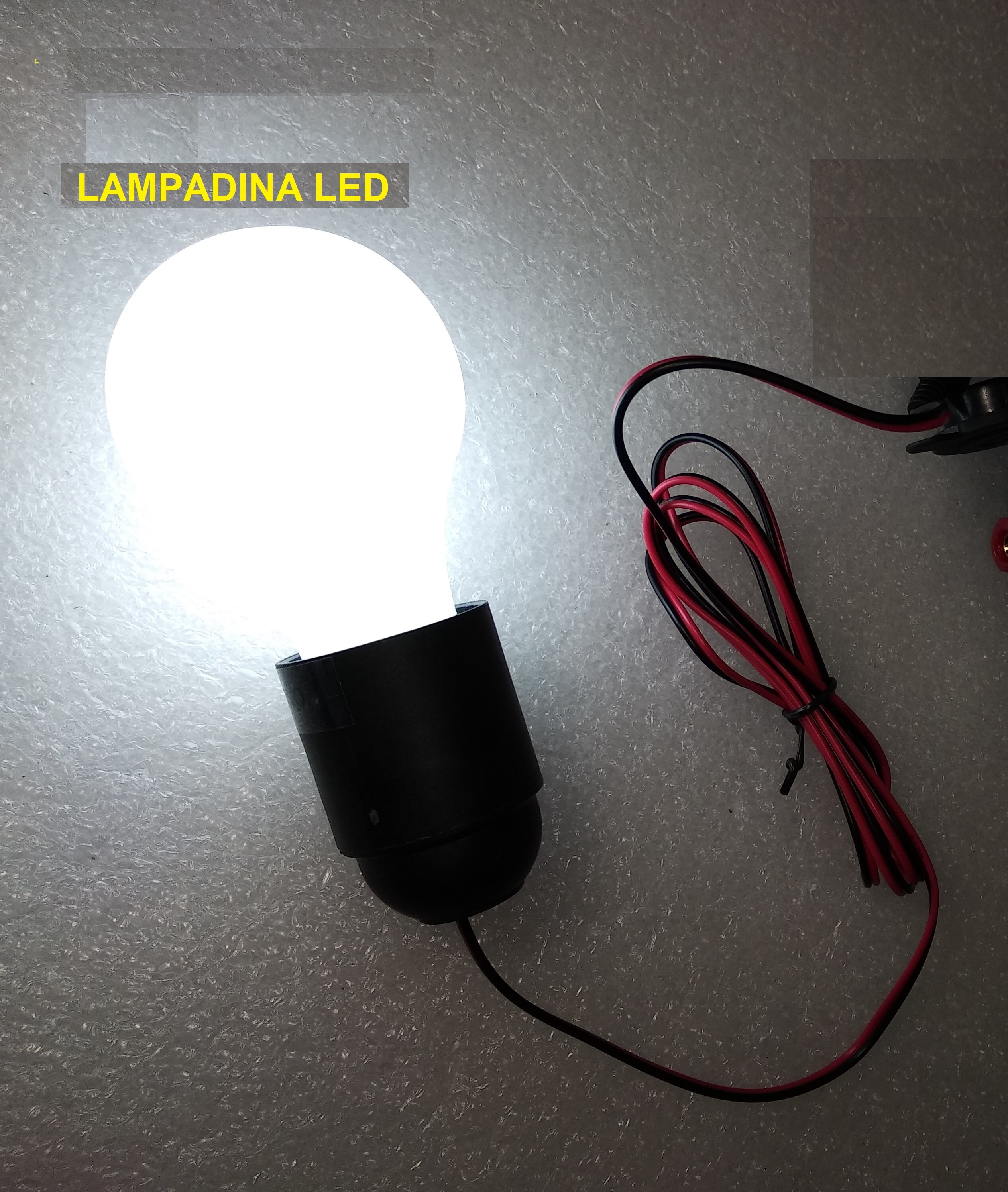

     Anche le lampadine LED funzionanti a 12/24Volt per l'illuminazione serale/notturna, possono funzionare senza dover utilizzare l'inverter, collegandole direttamente ai morsetti incorporati nella centralina fotovoltaica.

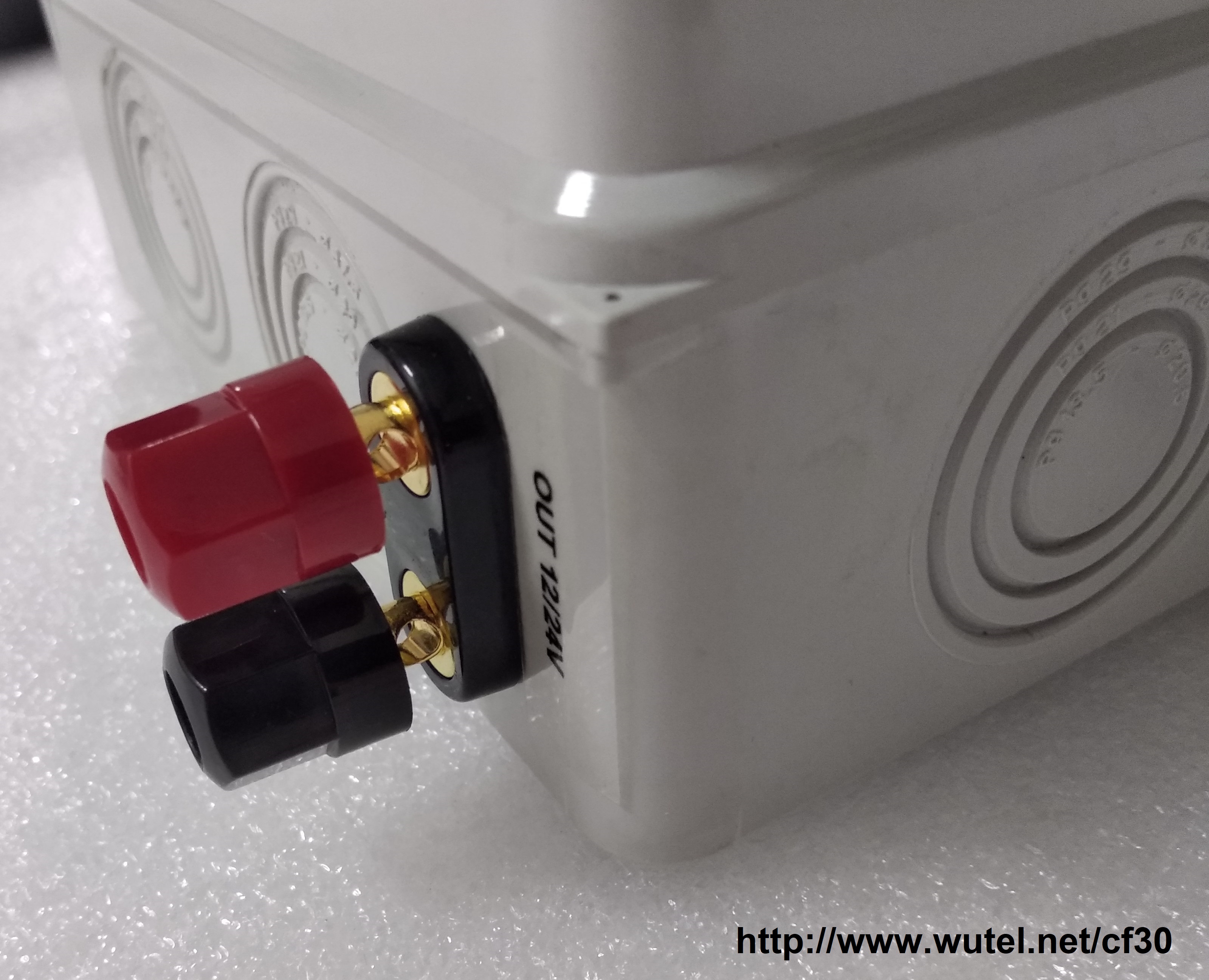

        I morsetti di uscita "OUT" 12/24Volt sono di due colori diversi per identificare con sicurezza e facilità la polarità (rosso = positivo +) (nero = negativo -)

morsetti 12V





     Per alimentare invece apparecchiature elettriche funzionanti a 220Volt, occorre utilizzare la presa 220Volt incorporata nell'inverter.





     Il kit fotovoltaico "cf230" può inoltre essere personalizzato e realizzato anche con diverse configurazioni di dotazione (diverse potenze di pannello fotovoltaico, diverse capacità della batteria, maggior numero di prese a 220Volt, 12Volt e 5Volt USB), in base alle specifiche esigenze di utilizzo.

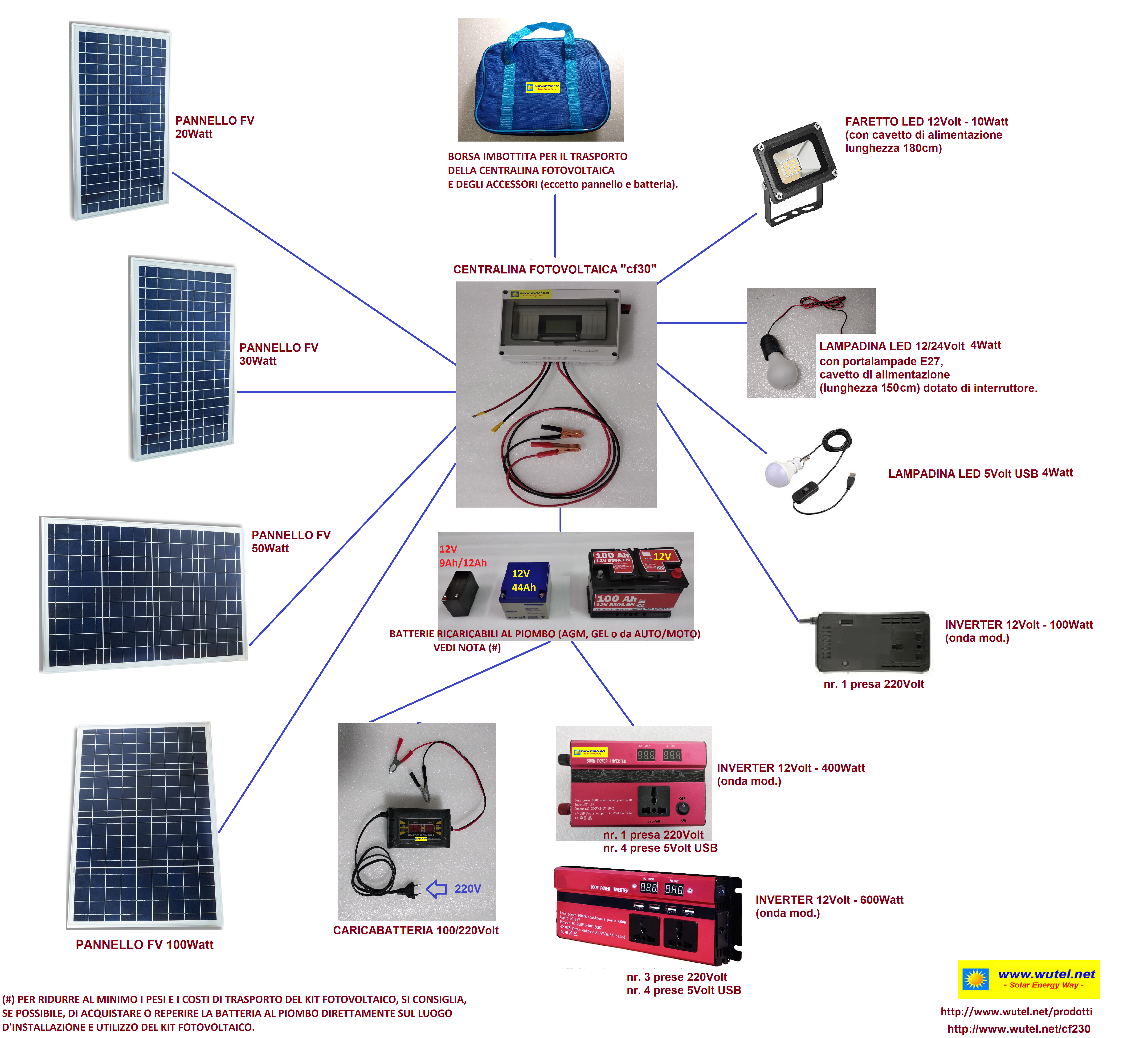

     Vedi ad esempio alcune possibili configurazioni del kit fotovoltaico nell'immagine qui sotto:

     possibili configurazioni cf230

 (clicca sull'immagine per ingrandirla)





     ok Tutte le connessioni elettriche possono essere facilmente eseguite senza attrezzi, grazie a connettori "plug and play" a innesto rapido, oppure con morsetti a vite.

   ok I cavi di collegamento tra il pannello e la centralina fotovoltaica, possono inoltre essere giuntati e prolungati, anche di parecchi metri, utilizzando cavi elettrici di sezione adeguata alla lunghezza desiderata.





Per vedere gli altri prodotti fotovoltaici del progetto "E.L.F.O.", clicca sul seguente pulsante:

  PROGETTO "E.L.F.O."







......






Per ulteriori informazioni o precisazioni, potete contattarci al seguente recapito mail:



mail   wutel@live.it
