ISTRUZIONI SU COME POTER REALIZZARE "FAI-DA-TE" UN COMANDO PER IL CONTROLLO REMOTO ON/OFF DEGLI INVERTER COLLEGATI AGLI IMPIANTI FOTOVOLTAICI "AD ISOLA", CON BATTERIE DI ACCUMULO



http://www.wutel.net/cri



Per scaricare e visualizzare questa pagina in formato .pdf, clicca sul seguente pulsante:

 comando remoto inverter.pdf

oppure continua qui sotto la lettura via web



____________________________________________



Praticamente tutti i modelli di inverter possono essere modificati, abbastanza semplicemente, per realizzare un comando remoto di accensione e spegnimento (ON/OFF), nel caso non disponessero di fabbrica di questa funzione.

Avere la possibilità di accendere e spegnere l'inverter (manualmente  o automaticamente), è molto importante, soprattutto per gli impianti "ad isola", dotati di batterie di accumulo, in quanto tutti gli inverter hanno un loro autoconsumo (a volte anche non trascurabile), indipendentemente dalla potenza erogata.

Infatti, appena si accende un inverter, anche se non viene collegato nulla all'uscita a 230V, l'apparecchio inizia ad assorbire corrente dalle batterie.

Sono infatti pochi gli inverter che se non rilevano assorbimento in uscita, si pongono in una condizione di "stand by", nella quale non assorbono praticamente nulla dalle batterie.

Inoltre, anche se dotati di questa funzione di soglia di "stand by", di solito questo valore non è regolabile e quindi non permette all'inverter di accendersi con assorbimenti piccoli (come ad esempio se vengono accese soltanto delle lampadine LED).

Giusto per avere un'idea sull'incidenza dell'autoconsumo di un piccolo inverter (da circa 800Watt) sulle batterie dell'impianto, se misuriamo con un tester/multimetro la corrente assorbita da uno questi apparecchi a vuoto (cioè acceso ma senza nulla collegato all'uscita) e rileviamo una corrente di 0,8Ampere (a 12Volt di batteria), allora il consumo sarà di 9,6Watt (0,8A×12V=9,6W).

9,6Watt possono sembrare pochi, ma se consideriamo che di solito gli inverter vengono lasciati accesi 24 ore su 24, allora il loro consumo diventa rilevante per la/le batterie dell'impianto.

Infatti 9,6Watt × 24ore diventano 230,4 wattora  (ovvero 0,23 kilowattora) di consumo. Questo significa che per tener acceso 24 ore su 24 un piccolo inverter (quelli di potenza maggiore possono consumare anche molto di più), occorre potenziare sia il pannello (aumentandone il numero e/o la potenza del pannello) che la batteria (aumentando la capacità di accumulo "Ah" complessiva), per compensare l'autoconsumo giornaliero dell'inverter.

A livello pratico, prendendo i dati di consumo del precedente esempio, per compensare i 9,6Watt di autoconsumo del piccolo inverter, acceso 24 ore su 24, 7 giorni su 7, in tutte le stagioni dell'anno, soprattutto in inverno con poche ore di sole e, magari, con frequenti giornate nuvolose e/o con nebbia, occorre prevedere di aumentare di almeno 100Watt in più la potenza fotovoltaica dell'impianto e di almeno 100Ah la capacità di accumulo della/delle batterie.

Ecco allora l'importanza di dotare gli inverter di un comando remoto (manuale e/o automatico) di accensione/spegnimento (ON/OFF), per razionalizzare così al meglio il loro utilizzo e, soprattutto, il loro consumo.

Questo vale sia per gli impianti che non necessitano di avere sempre disponibile la tensione a 230Volt (es. spegnimento inverter tramite il comando remoto con interruttore manuale), che per salvaguardare la durata delle batterie, evitando così che l'inverter scarichi troppo profondamente e frequentemente le batterie ad un valore di soglia basso (es. spegnimento inverter tramite il comando remoto automatico a relè, comandato dal regolatore di carica ).

_______



Per poter quindi realizzare il comando remoto di accensione/spegnimento (manuale e/o automatico) dell'inverter, si può ad esempio procedere nel seguente modo:



Fase 1

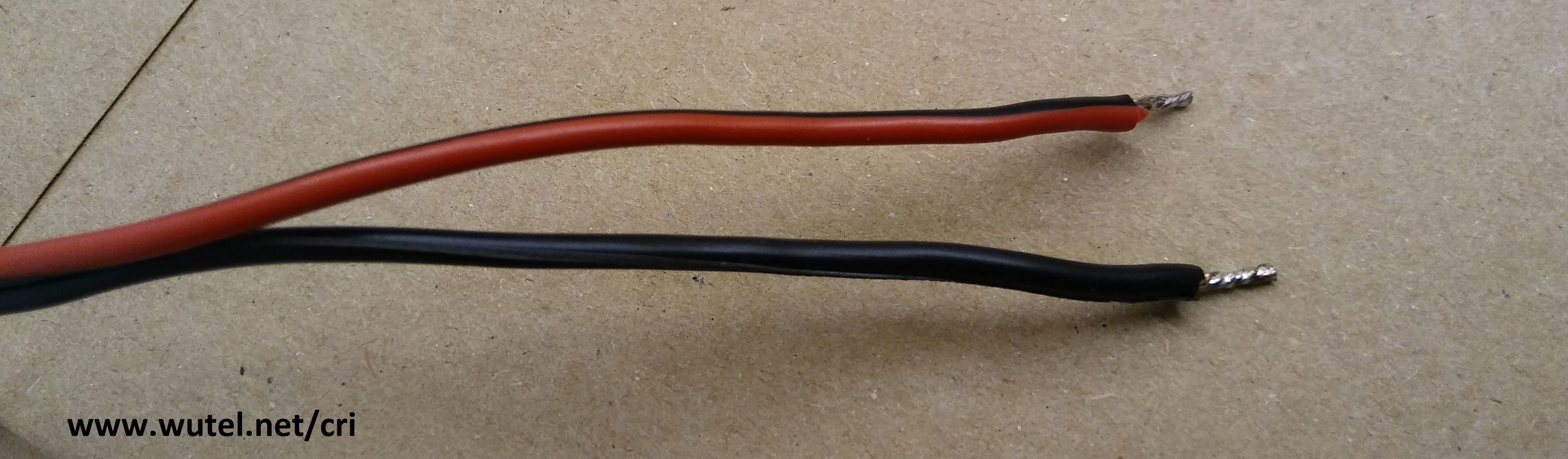

Procurare un cavetto bipolare (può andare bene ad esempio anche una piattina di sezione 0,75mmq, di solito utilizzata per i collegamenti audio).

piattina



Fase 2

Individuare e svitare con un cacciavite tutte le viti che tengono il frontalino dove è presente l'interruttore dell'inverter.

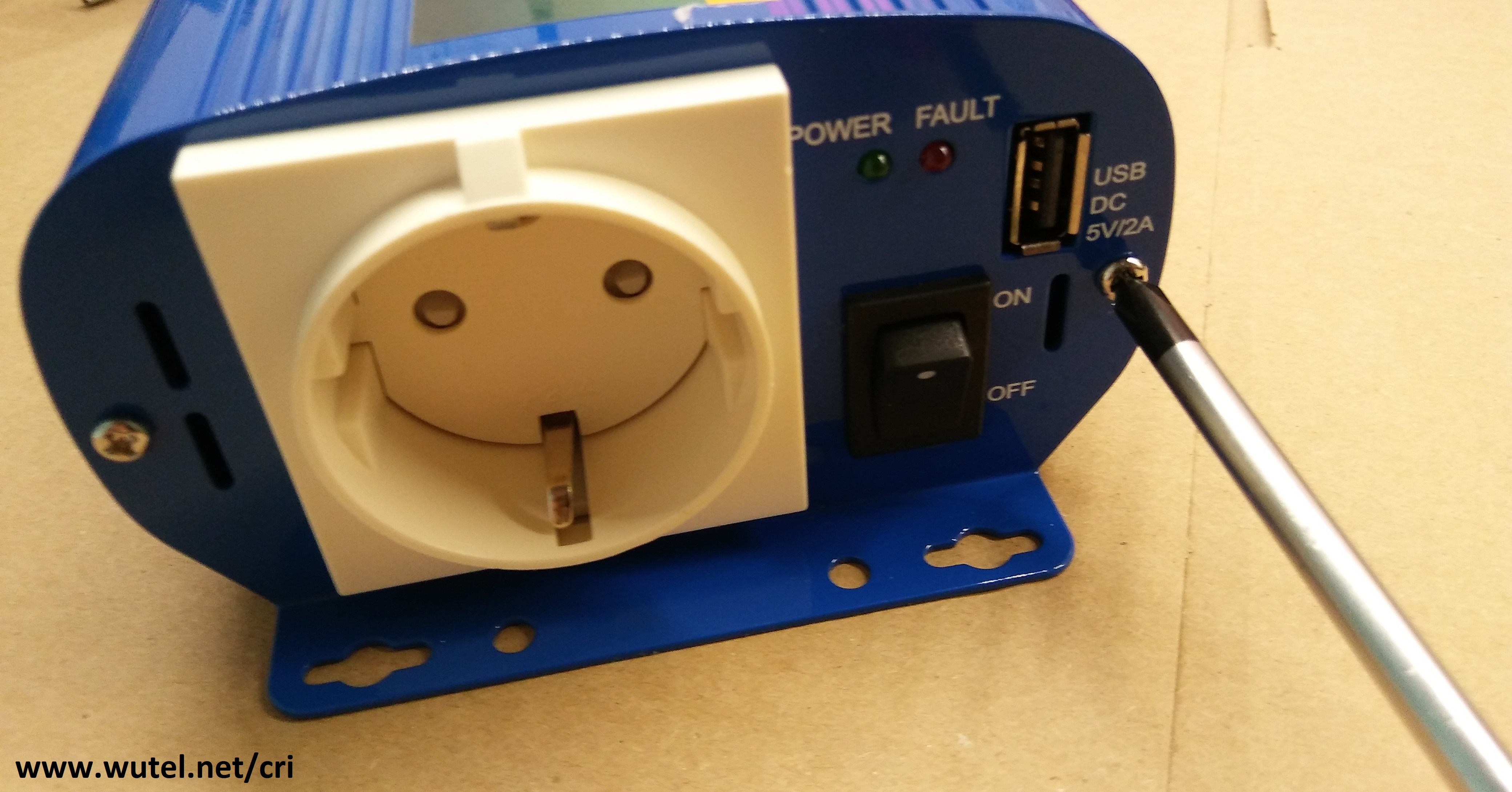

apertura inverter





Fase 3

Allontanare il frontalino dal corpo dell'inverter di quanto basta per poter poi operare sui contatti dell'interruttore, facendo attenzione a non danneggiare i cavi.

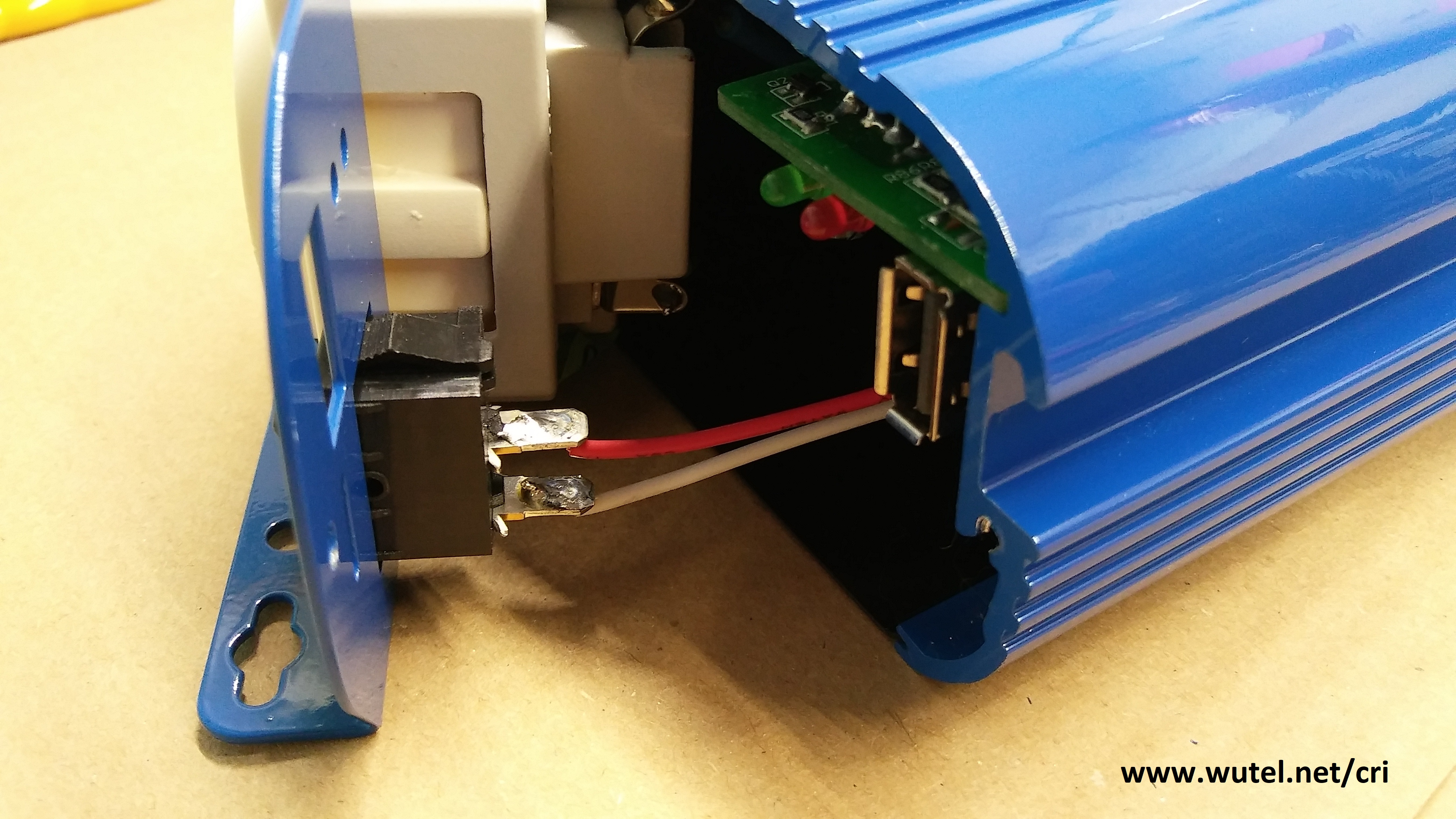

inverter aperto





Fase 4

Far passare il cavetto bipolare che abbiamo reperito, in una delle fessure di aerazione di solito presenti sul frontalino che abbiamo svitato (nel caso non fossero presenti fessure o aperture dove far passare il cavetto, occorre allora realizzare con il trapano un piccolo foro in corrispondenza dell'interruttore dell'inverter).

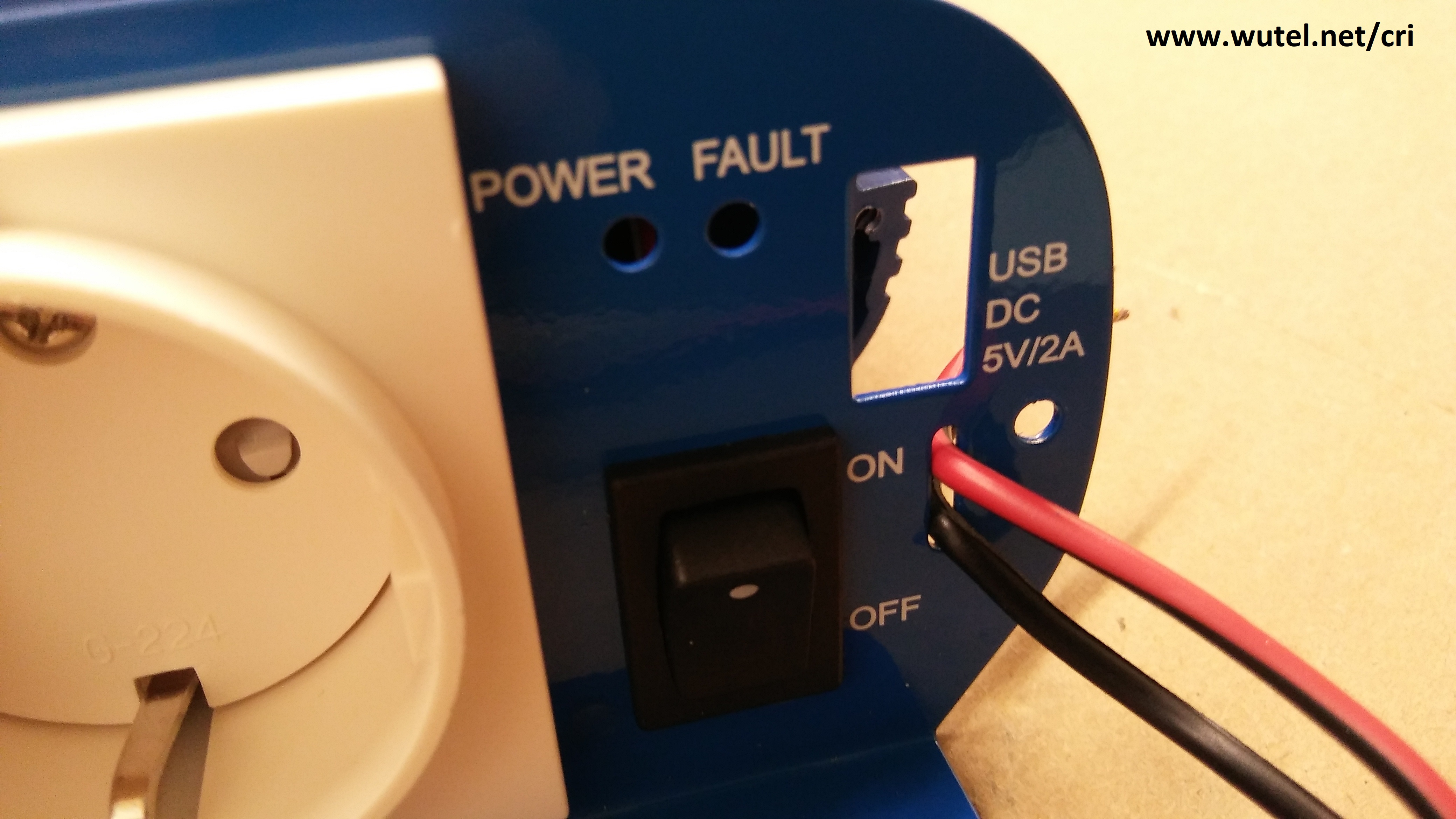

inserimento cavetto





Fase 5

Saldare con il saldatore a stagno, su ciascuno dei terminali dell'interruttore, il cavetto bipolare che abbiamo reperito.

saldatura cavetto



risultato finale saldature





Fase 6

Richiudere il frontalino dell'inverter con le proprie viti.

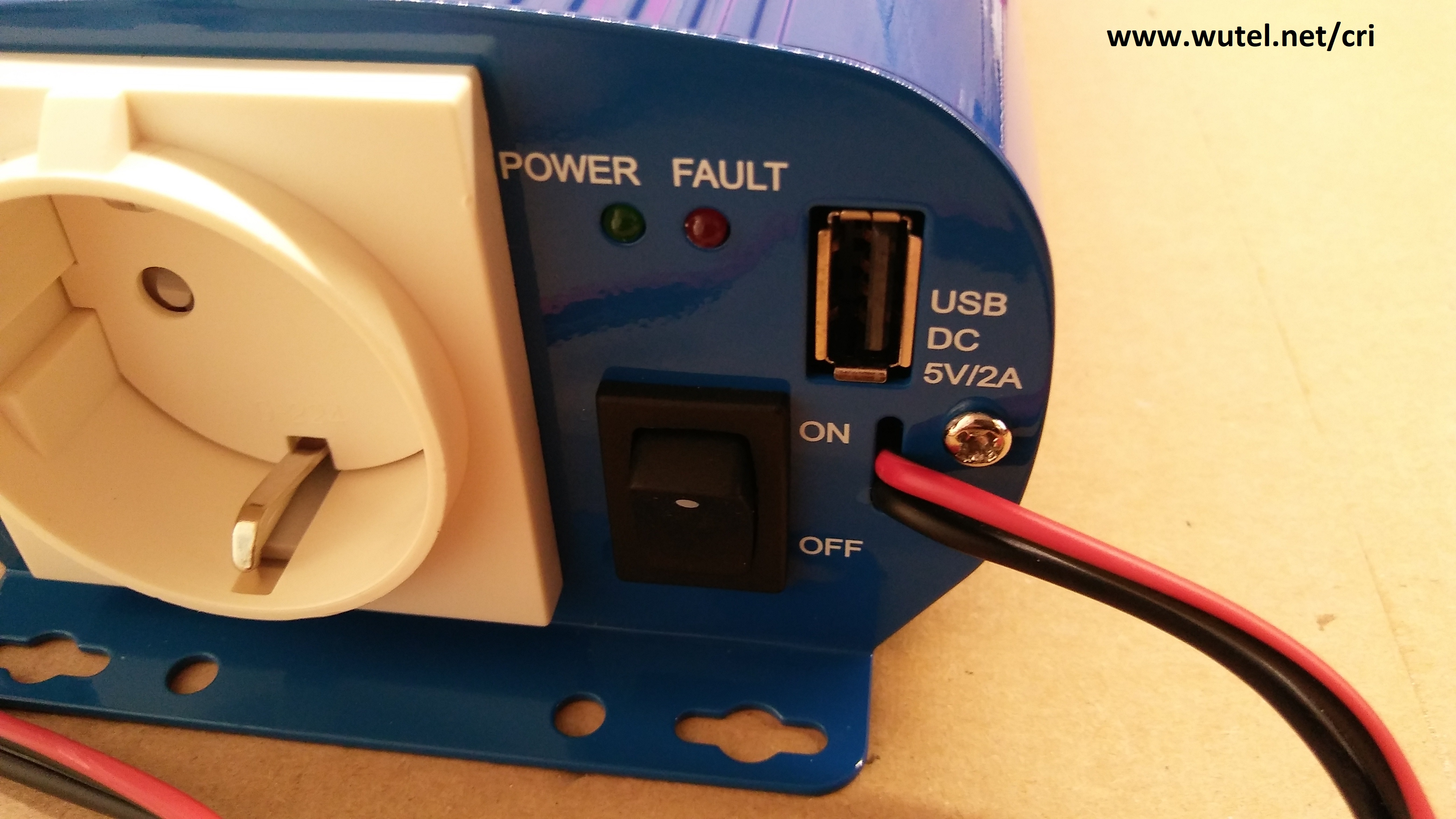

inverter rimontato



A questo punto, abbiamo realizzato l'estensione a cavo dell'interruttore per il comando a distanza ON/OFF dell'inverter, al quale collegare un interruttore manuale da posizionare dove ci risulta più comodo

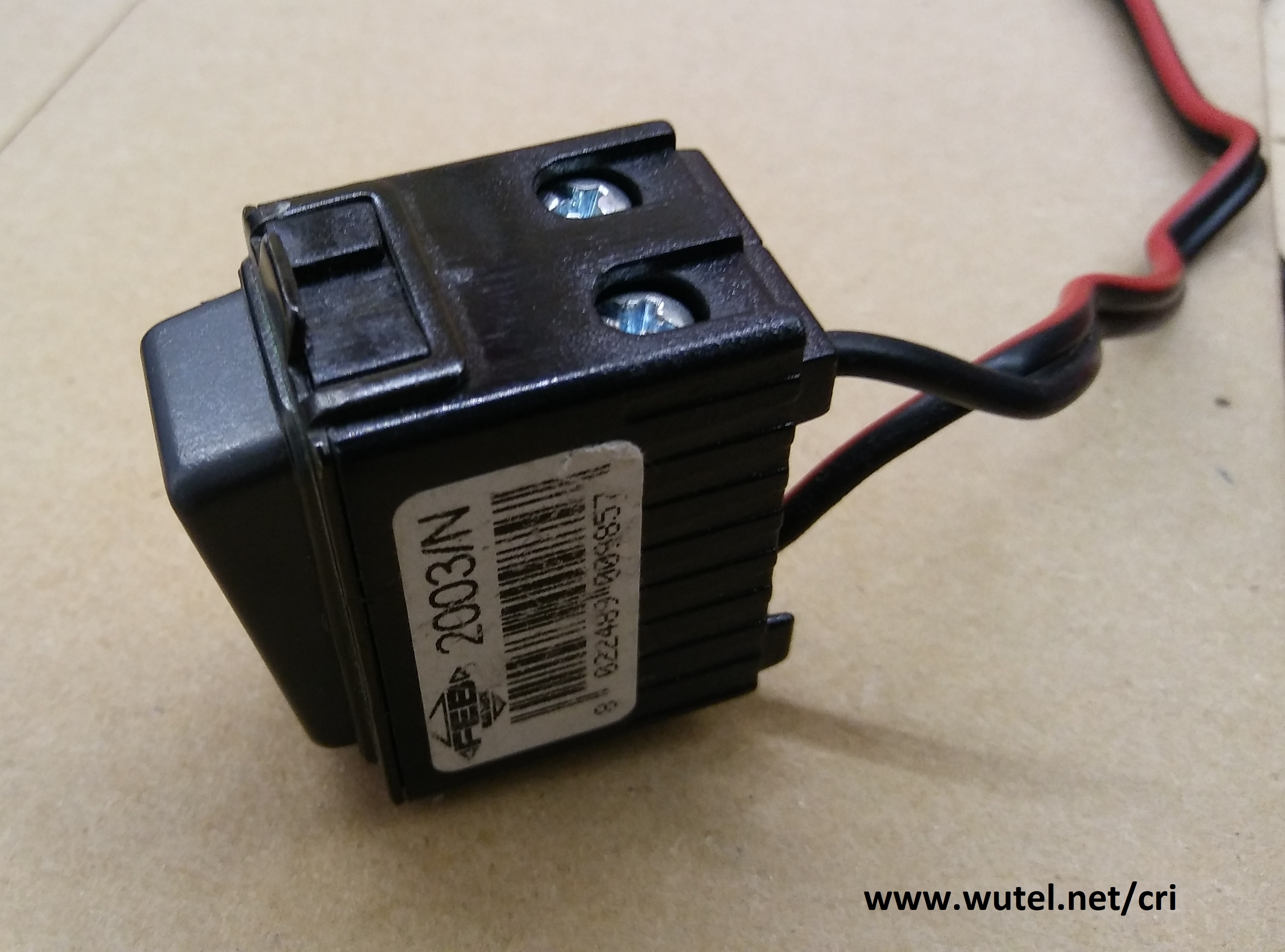

interruttore manuale



oppure, possiamo anche collegare il cavetto ai contatti di un relè ausiliario per lo spegnimento (e la riaccensione) automatica dell'inverter al raggiungimento di una specifica condizione e/o soglia di tensione, rilevata ad esempio dal regolatore di carica oppure da un dispositivo elettronico esterno (es. timer, interruttore crepuscolare, rilevatore di soglia di tensione, ecc.), in modo da spegnere l'inverter quando non occorre, oppure quando le batterie scendono sotto una certa soglia di tensione (decisa da noi), in modo da non scaricare (e sforzare) eccessivamente la/le batterie dell'impianto.

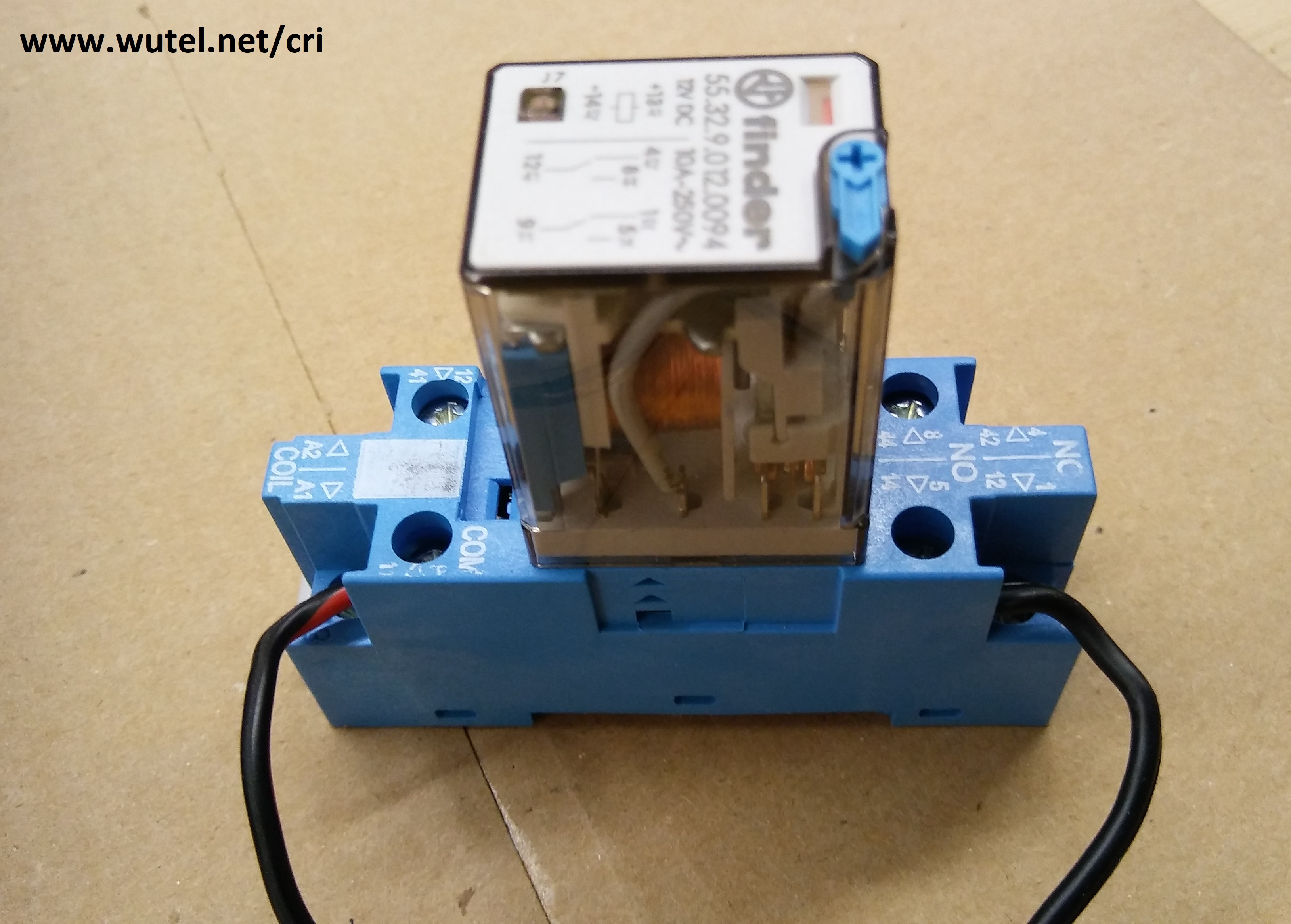

rele



N.B.   Sia se abbiamo collegato ai cavetti un interruttore manuale o i contatti di un relè, per poter gestire in remoto il controllo ON/OFF dell'inverter, occorre che l'interruttore presente sull'inverter rimanga sempre spento (posizione di "OFF").

__________________________



Tutti gli inverter, benché siano dotati di una soglia interna di tensione alla quale si spengono comunque automaticamente, hanno però la limitazione che tale soglia non è di solito programmabile dall'utente, ed inoltre risulta di valore fisso e basso (di solito 10,5Volt per inverter con batteria a 12Volt e 21Volt per inverter con batteria a 24Volt).

Questa bassa soglia di tensione di stacco automatica presente nell'inverter, benché salvaguardi la scarica profonda della/delle batterie, tuttavia sforza eccessivamente le batterie dell'impianto, facendole scendere troppo di tensione per ogni singolo ciclo di scarica (soprattutto poi se le batterie utilizzate nell'impianto sono del tipo al piombo AGM, GEL o ad acido libero), riducendo così la durata di vita complessiva delle batterie.

Utilizzando invece un sistema esterno di spegnimento automatico dell'inverter al raggiungimento di un valore di tensione più idoneo (circa 11,8Volt per impianti con batterie al piombo da 12Volt, oppure di 23,6Volt per impianti con batterie al piombo da 24Volt), possiamo garantire una maggiore durata di vita delle batterie dell'impianto.

Per maggiori informazioni sull'utilizzo ottimale delle batterie al piombo, vedi il capitolo "4" del manuale presente al seguente link, se si desidera anche saperne di più sugli inverter, vedi invece capitolo "9" del medesimo manuale:



http://www.wutel.net/manuale



Alcuni esempi per la realizzazione di circuiti manuali e/o automatici per il comando remoto ON/OFF degli inverter, si trovano nei seguenti schemi.



(clicca sugli schemi per ingrandirli)

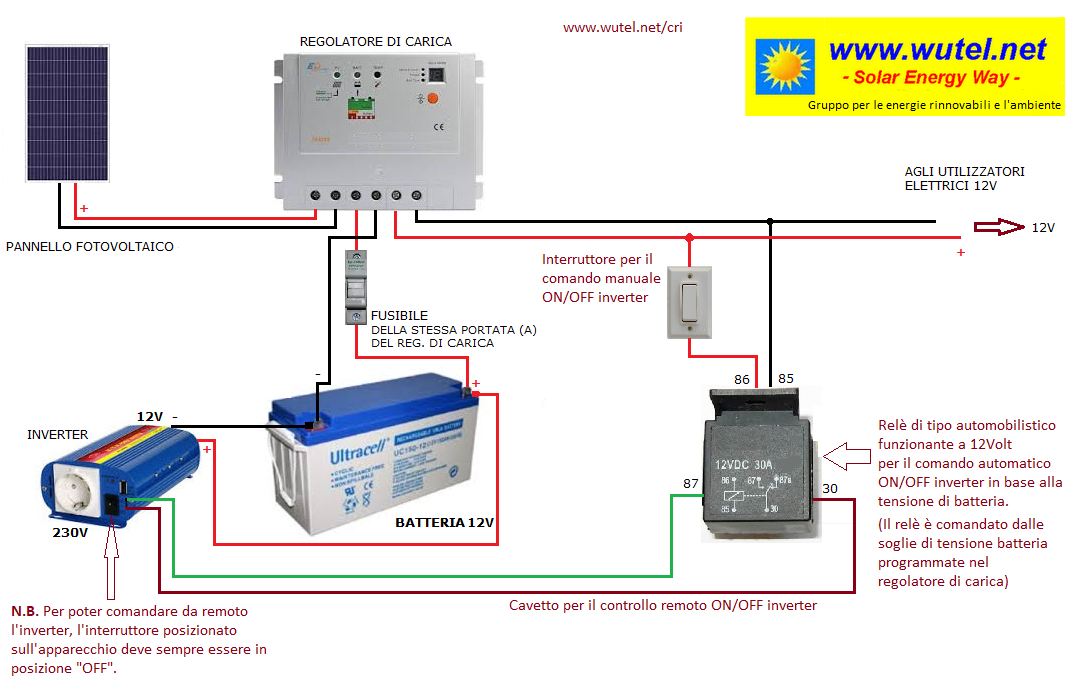

schema con rele auto

____________________________________

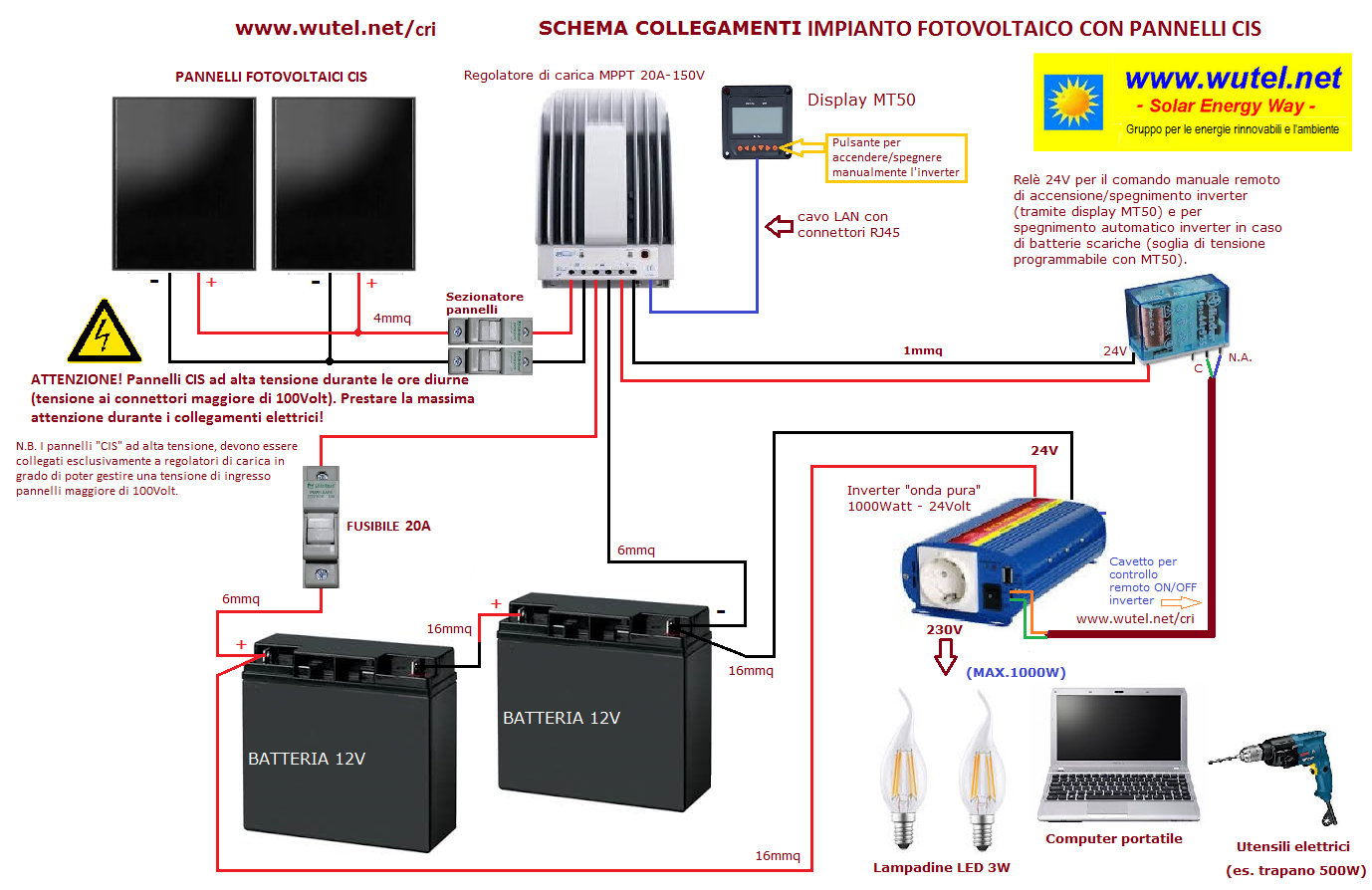

schema con CIS

__________________________________

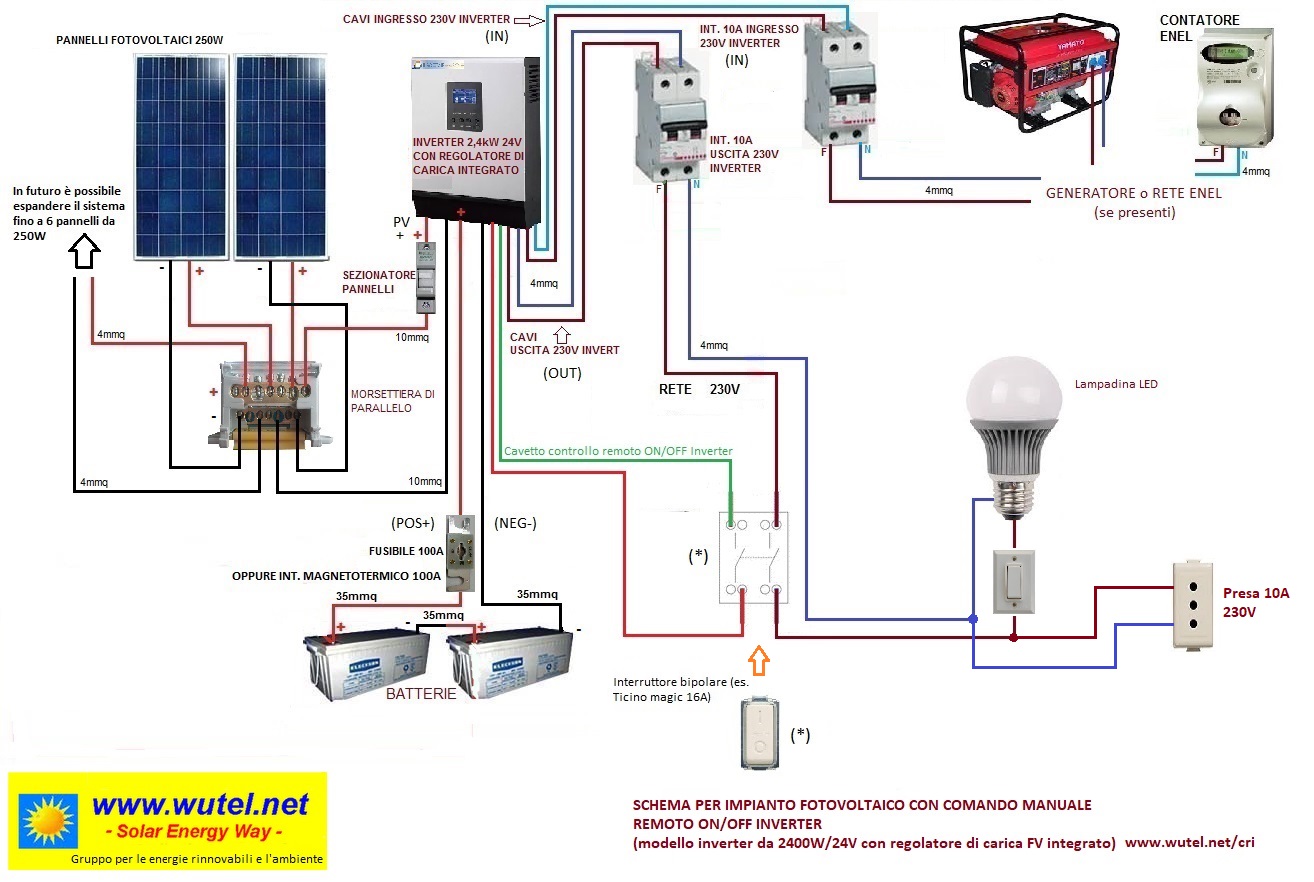

schema 24V

Anche sugli inverter con regolatore di carica integrato (vedi schema qui sopra) è possibile realizzare la modifica per il comando remoto di controllo ON/OFF.

Le istruzioni di dettaglio sono visibili cliccando sul seguente pulsante:



 ISTR. PER INVERTER CON REG. CARICA INTEGRATO



__________________________________________

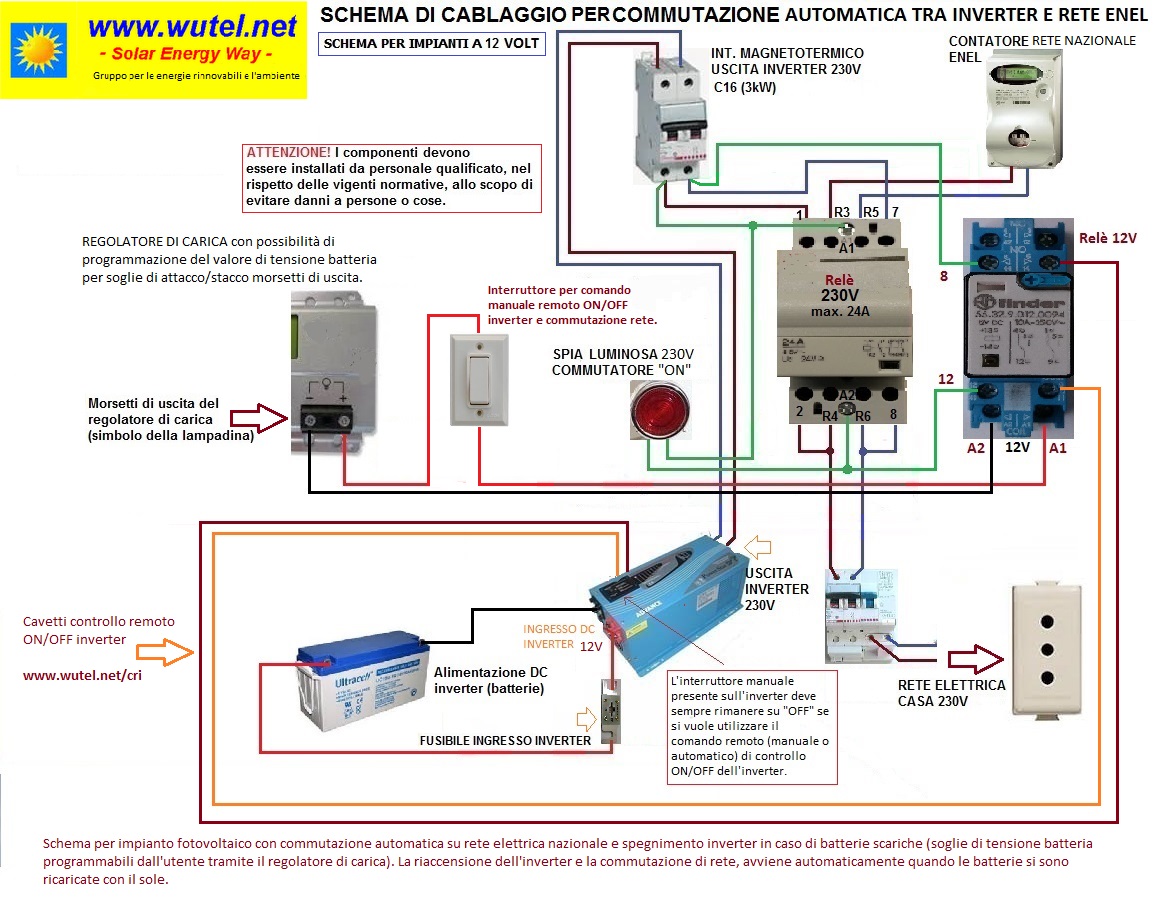

schema 12V con commutatore

_______________________________________

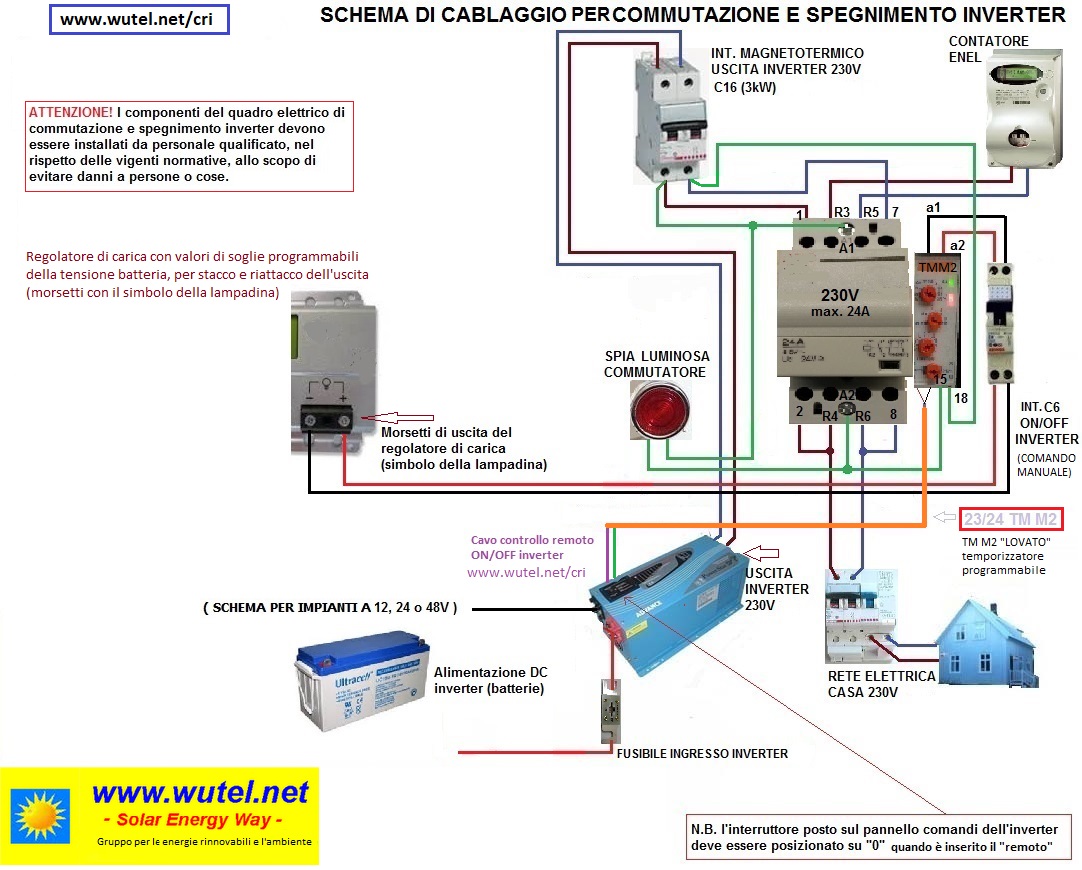

schema con TMM2

__________________________________



Per vedere invece un esempio reale di impianto fotovoltaico dotato di questo controllo remoto ON/OFF inverter, clicca sul pulsante qui sotto:

 IMPIANTO FV "SOLE340"





ATTENZIONE !   attenzione

La realizzazione di qualsiasi modifica a componenti ed apparecchi elettrici/elettronici deve sempre essere eseguita esclusivamente da personale tecnico abilitato e specializzato. Le modifiche devono sempre essere eseguite nel pieno rispetto delle norme di sicurezza, con apparecchiature spente e scollegate da qualsiasi impianto o circuito. Inoltre, tali modifiche comportando anche l'apertura dell'apparecchio, ne fanno decadere la garanzia qualora ancora in corso di validità.
