REALIZZAZIONE DI UNA BARRA A 95 LED FUNZIONANTE A 12Volt (corrente continua)

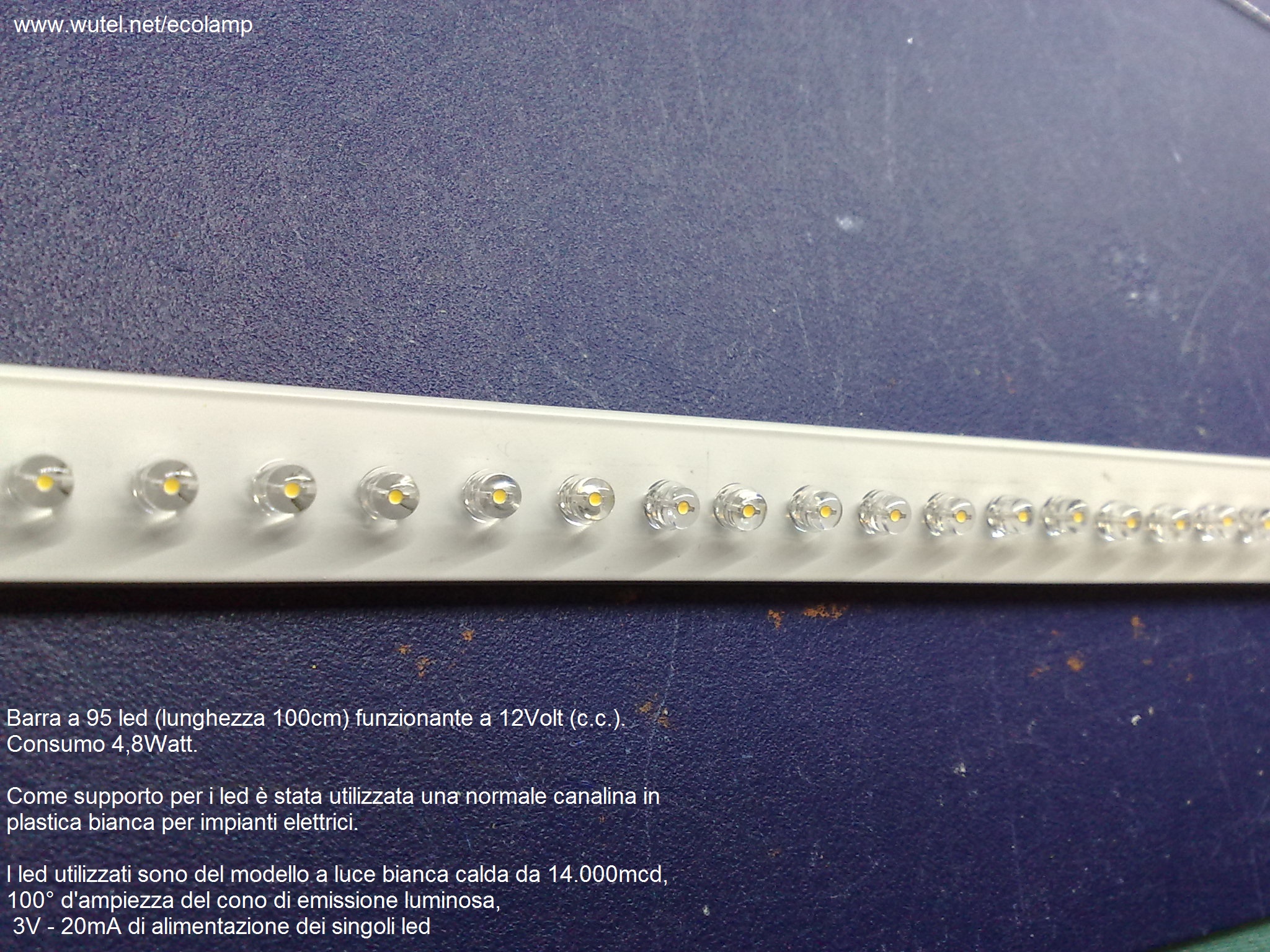

Barra a 95 led - 12Volt (dc)

Questa barra a 95 led, funzionante a 12 Volt (dc = c.c. = in corrente continua), è stata realizzata per illuminare una scrivania per le attività di studio e di tempo libero (lavoretti manuali hobbistici).



(clicca sulla foto per ingrandirla)





     Per la costruzione sono stati utilizzati i seguenti materiali (alcuni anche di recupero):

  • una canalina in plastica per cavi elettrici da 1 metro di lunghezza (€ 1,00);

  • un cavetto elettrico con fusibile ed interruttore recuperato da una vecchia lampada;

  • 95 led a luce bianca da 4,8mm di diametro - 14.000mcd (con angolo di emissione luminosa di 100°) 3V - 20mA (€ 0,18 cad.);

  • 63 resistenze elettriche da 470 ohm 1/4W (comprese nel costo dei led);

  • 2 metri di cavetto rigido di rame non isolato (€ 0,20);

  • 3 cannucce di plastica per bibite.



FOTO DELLE FASI DI REALIZZAZIONE DELLA BARRA A LED

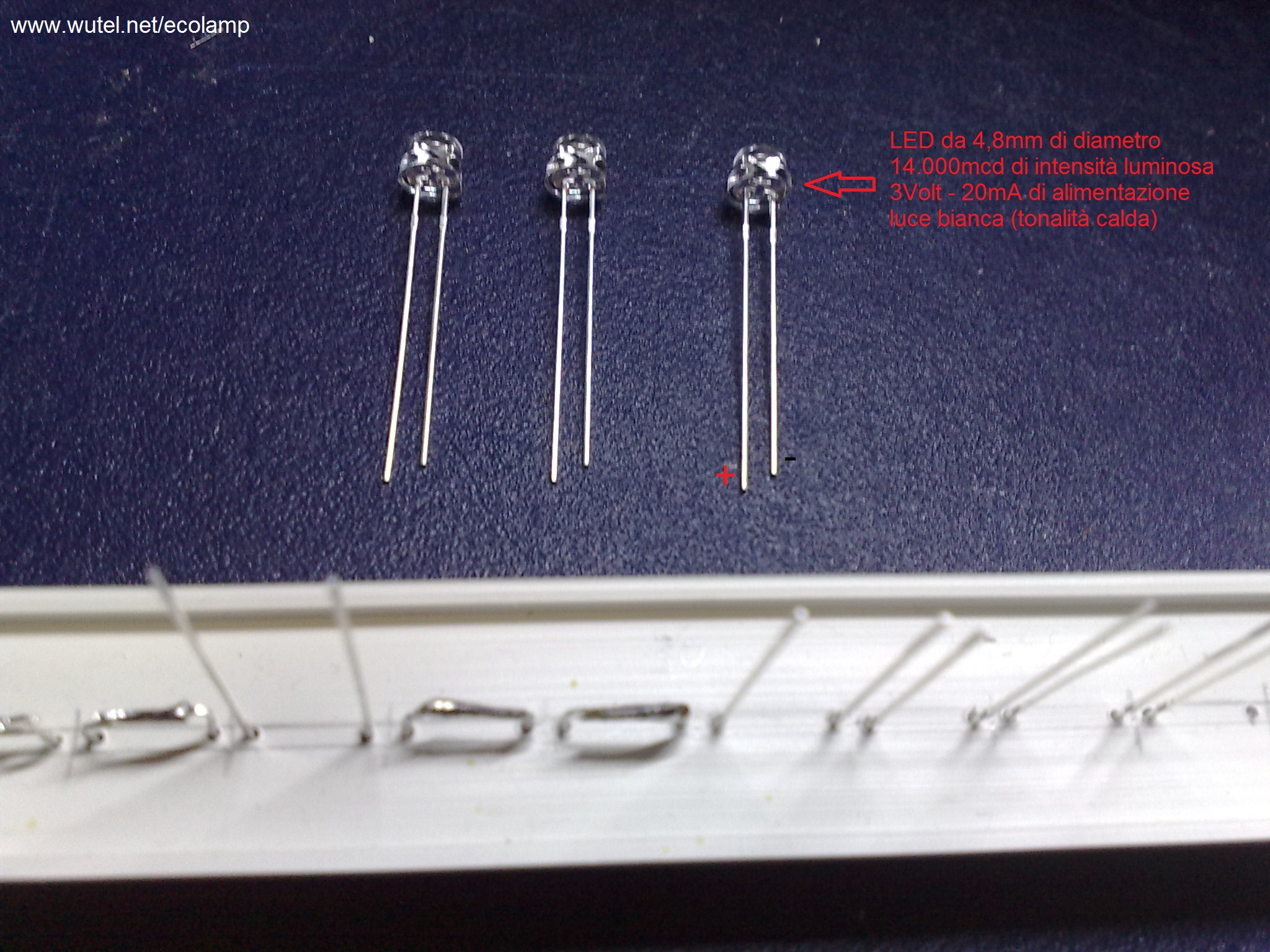

                   (1) preparazione e posizionamento dei led:

(clicca sulle foto per ingrandirle)

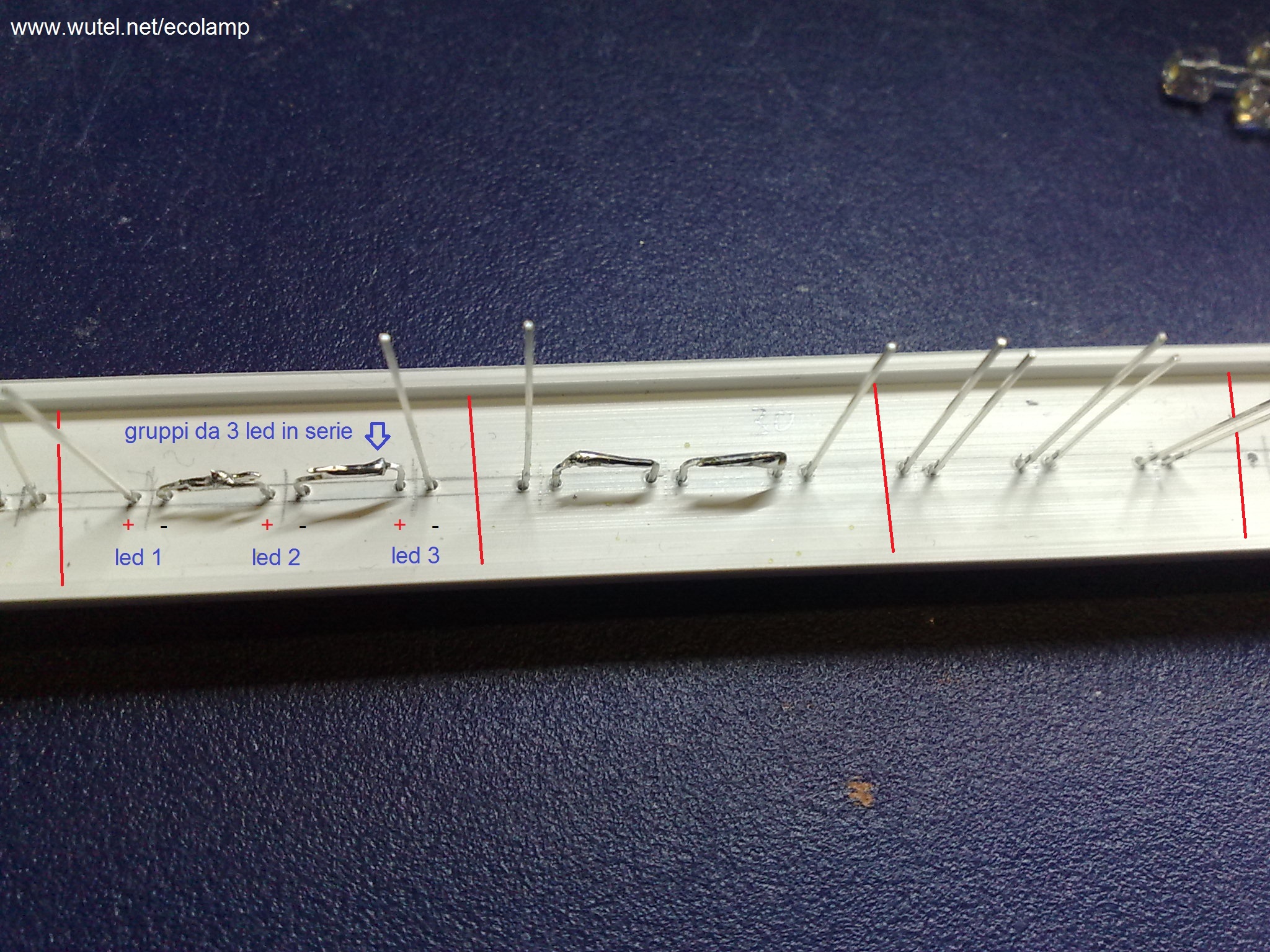

                    (2) saldatura dei gruppi di led (tre led in serie per ogni gruppo):





   I LED utilizzati per la realizzazione di questa barra sono quelli da:

   - 4,8mm di diametro;

   - 3,2Volt - 20mA;

   - 17.000mcd (per la tonalità a luce bianca "fredda") o

     14.000mcd (per la tonalità a luce bianca "calda");

   - angolo d'emissione luminosa di 100°.



   Per vedere la scheda tecnica completa di questi tipi di LED, clicca il pulsante qui sotto:



4.8mm STRAW HAT WHITE LED 17.000mcd

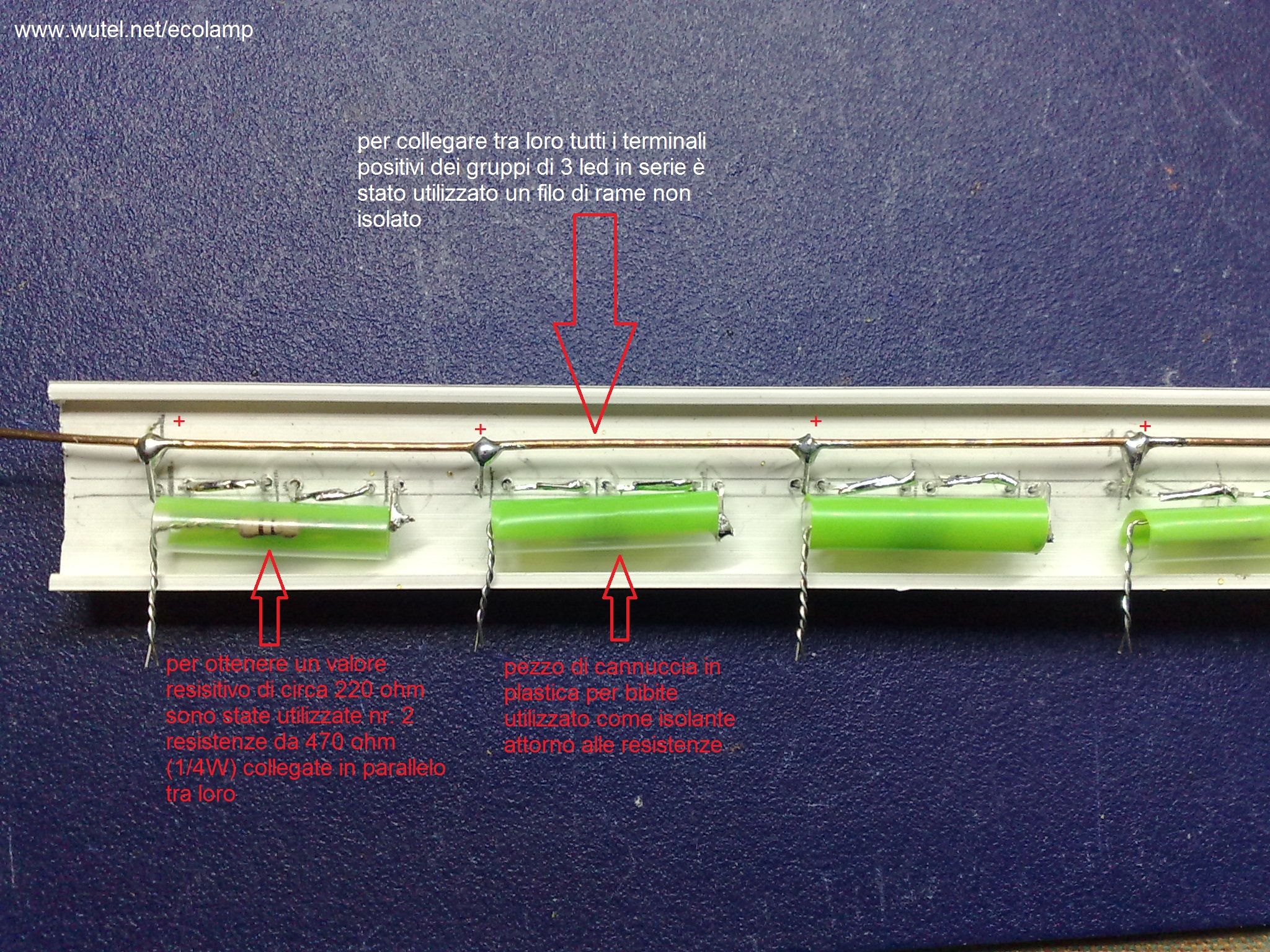

                 (3) posizionamento, saldatura ed isolamento delle resistenze

                 e del cavo comune d'alimentazione positiva (+) dei led:



(clicca sulle foto per ingrandirle)

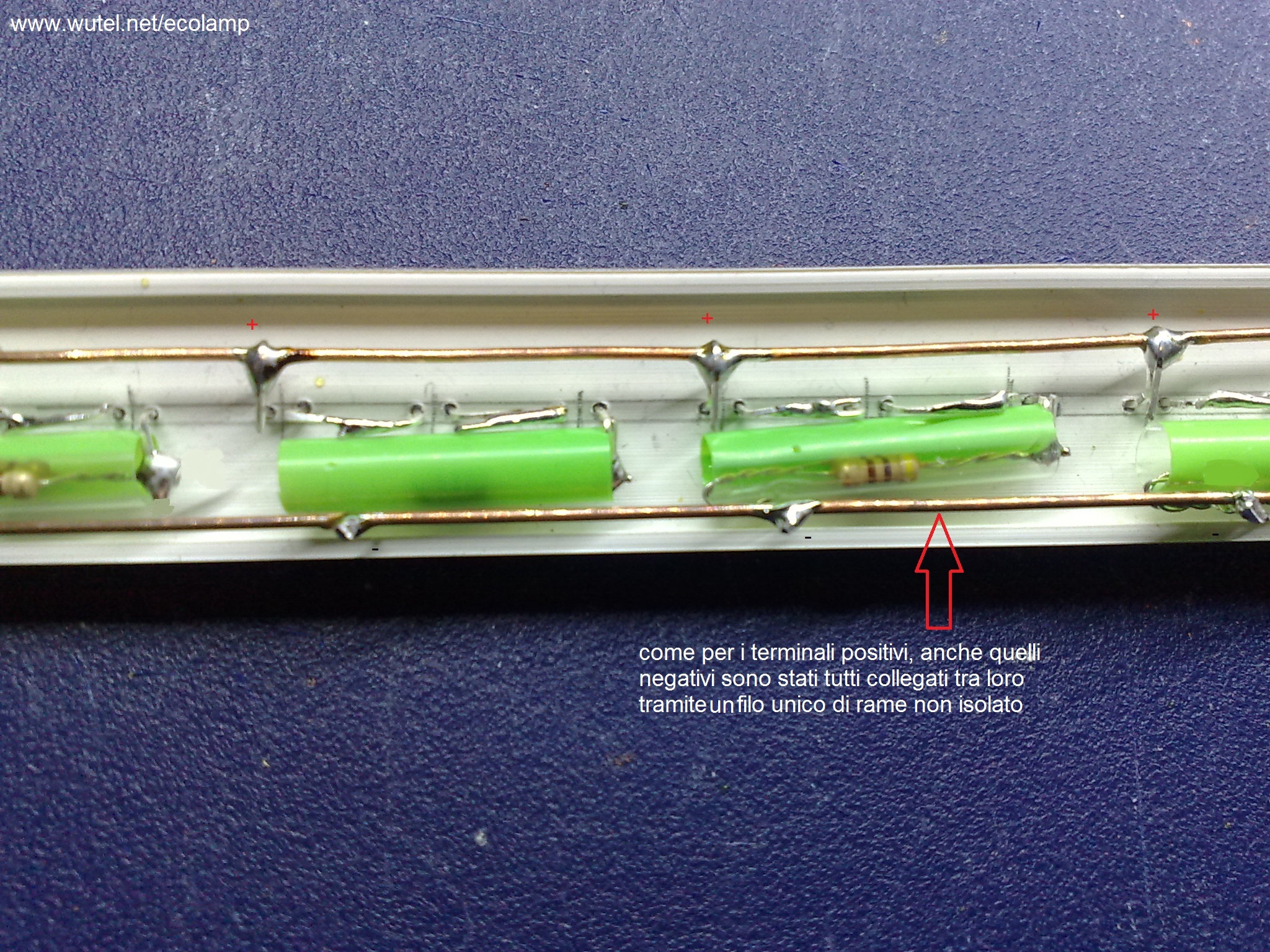

                (4) saldatura del cavo comune d'alimentazione negativa (-) dei led:

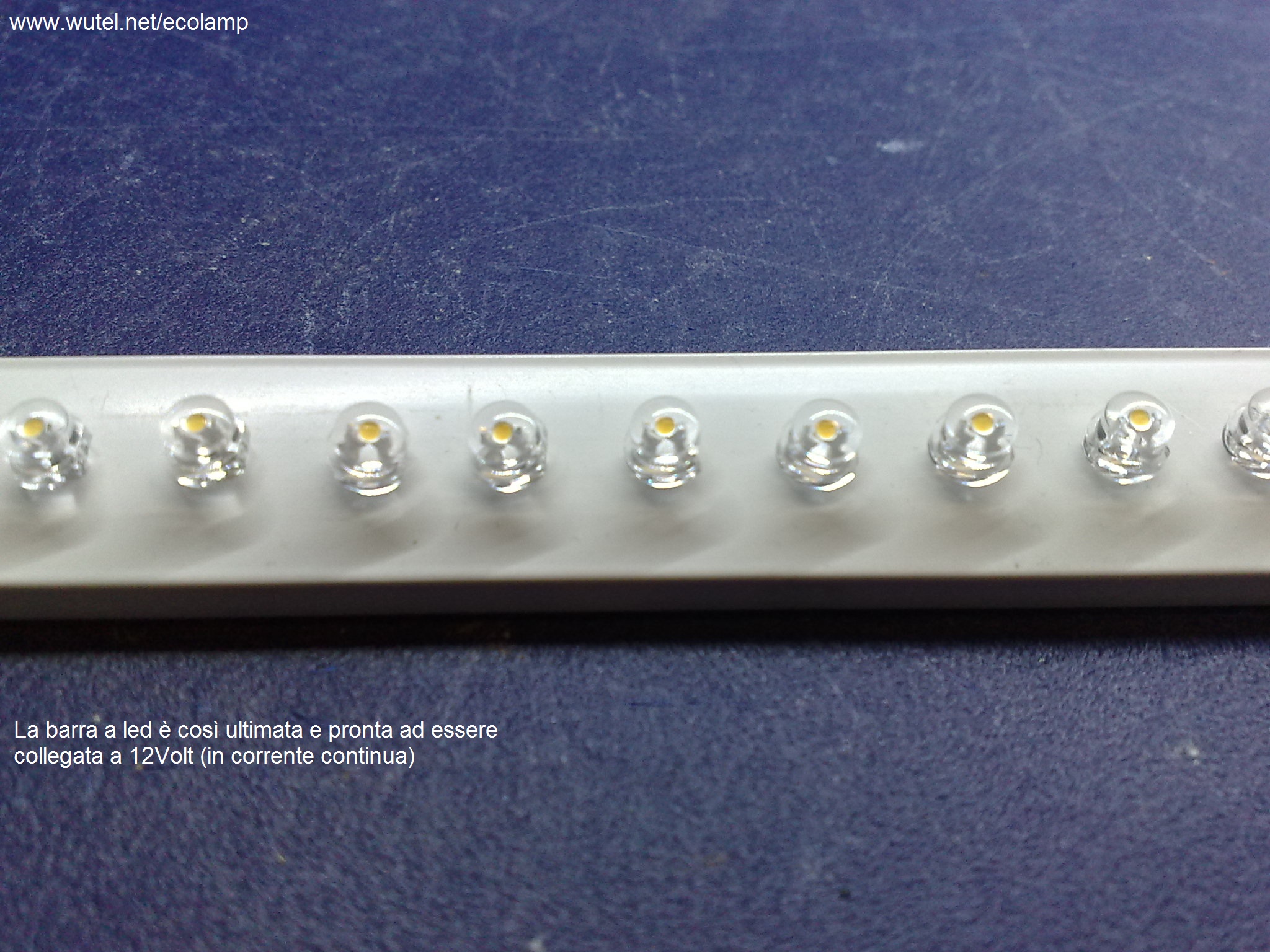

                (5) barra a led ultimata e pronta per essere collegata al 12V (dc):





Per vedere nel dettaglio le istruzioni "passo a passo" per la realizzazione (fai-da-te) di questa barra a 95 led - 12V, vai al seguente link:



  http://www.wutel.net/schede



e clicca sul pulsante: "ISTRUZIONI PER BARRA A LED 12V"





Altri esempi (con foto e descrizioni) di lampade a LED realizzate "fai-da-te", si trovano ai seguenti link:



http://www.wutel.net/ecolamp

http://www.wutel.net/ledlamp





__________________________________________________________________________________________________________

     NOTA informativa sui LED:

I LED sono ormai un valido sostituto delle lampadine tradizionali ad incandescenza o di quelle fluorescenti "a basso consumo". Sono adattabili alla maggior parte dei sistemi d'illuminazione/segnalazione esistenti, con consumi elettrici decisamente inferiori a parità d'intensità e gradazione cromatica emessa dalle altre fonti luminose.

Inoltre, la durata di vita media dei LED è di circa 60.000 ore d'accensione. E poi, soprattutto, anche in caso di guasto, queste lampade a led autocostruite sono tutte facilmente riparabili !
