LAMPADA LINEARE A 66 LED FUNZIONANTE A 230Volt







Barra a 66 LED - 230Volt (corrente alternata)

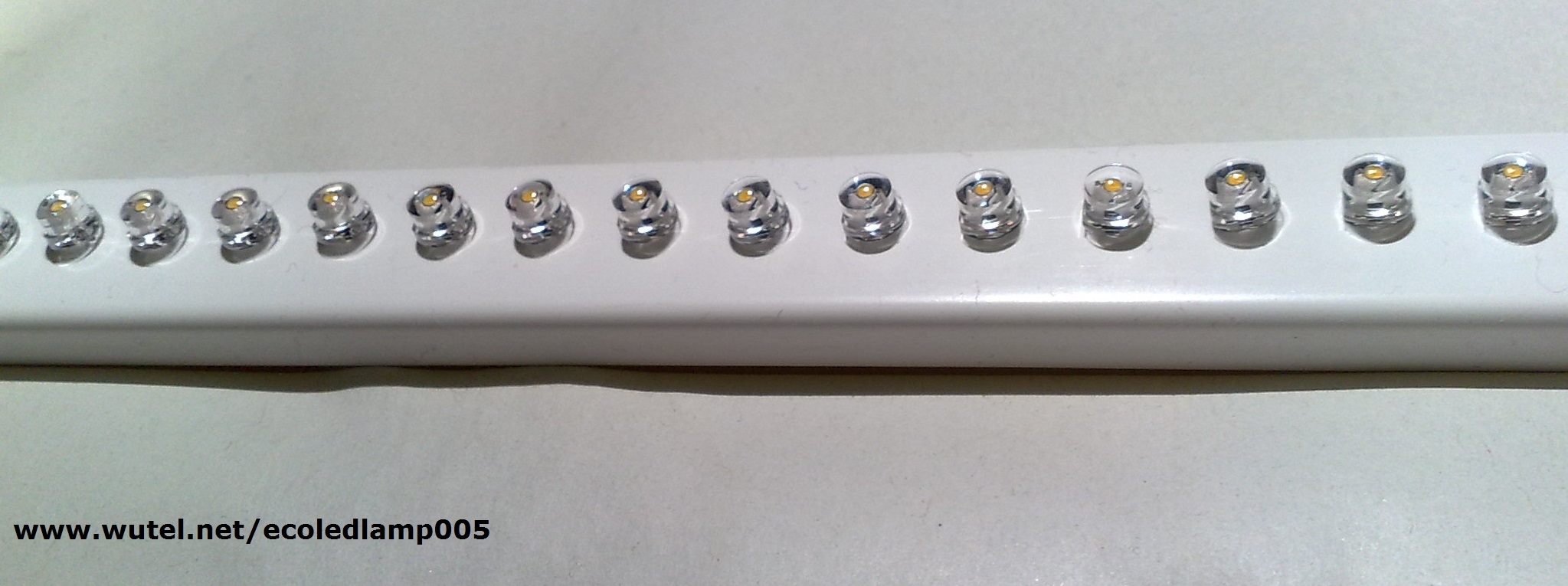

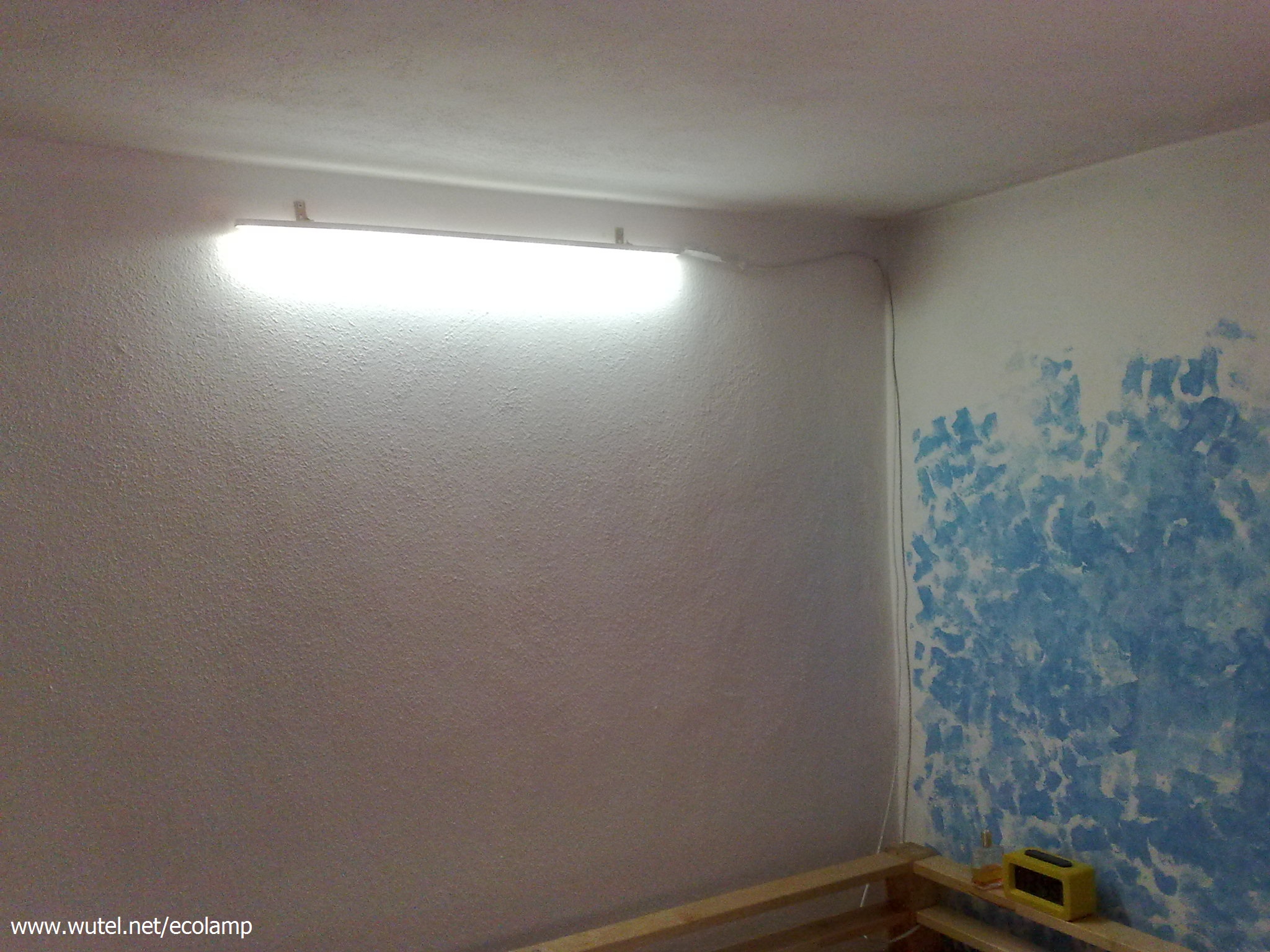

Questa barra a 66 LED, funzionante a 230 Volt (consumo 4Watt), è stata realizzata per illuminare una stanza al posto di una plafoniera con lampada fluorescente.





Per la costruzione della lampada sono stati utilizzati i seguenti materiali (alcuni anche di recupero):

- una canalina in plastica per cavi elettrici da 1 metro di lunghezza (€ 1,00);



- un cavetto elettrico con interruttore e spina, recuperato da una vecchia radio (€ 0);



- un ritaglio di plastica rigida, recuperato da un coperchio di un contenitore per alimenti (€ 0);



- 66 LED a luce bianca da 4,8mm di diametro - 17.000mcd (€ 0,15 cad.);



- un fusibile da 500mA ed alcuni componenti elettronici (condensatori, diodi e resistenze), per la realizzazione del circuito di alimentazione a 230V (senza trasformatore) dei LED (€ 5,00).







(clicca sulla foto per ingrandirla)



   I LED utilizzati per la realizzazione di questa barra sono quelli da:

   - 4,8mm di diametro;

   - 3,2Volt - 20mA;

   - 17.000mcd (per la tonalità a luce bianca "fredda") o

     14.000mcd (per la tonalità a luce bianca "calda");

   - angolo d'emissione luminosa di 100°.



Per vedere la scheda tecnica completa dei LED utilizzati per costruzione della lampada,

clicca il pulsante qui sotto:

4.8mm STRAW HAT WHITE LED 17.000mcd



__________________________________________________________________________________________________________

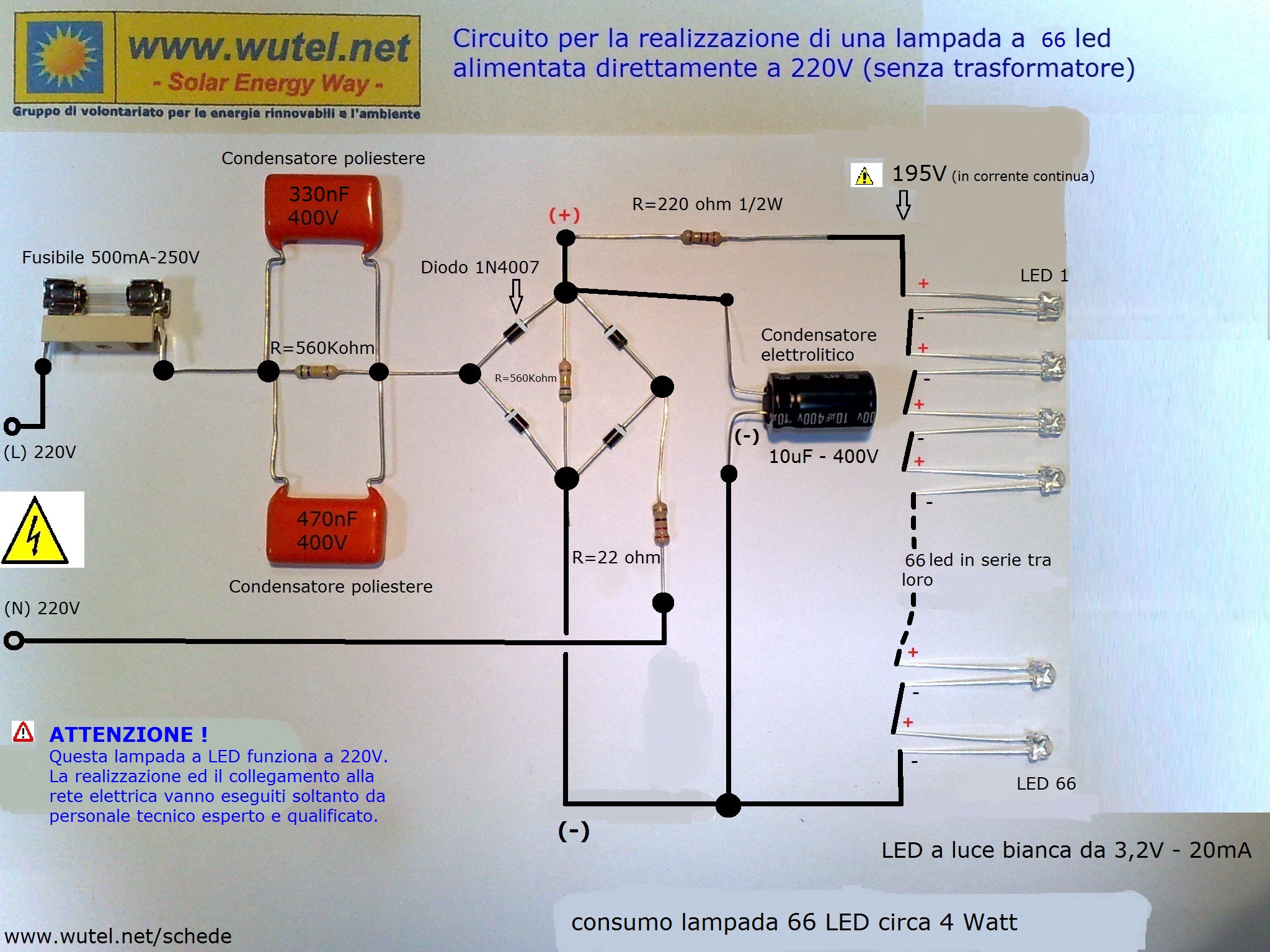

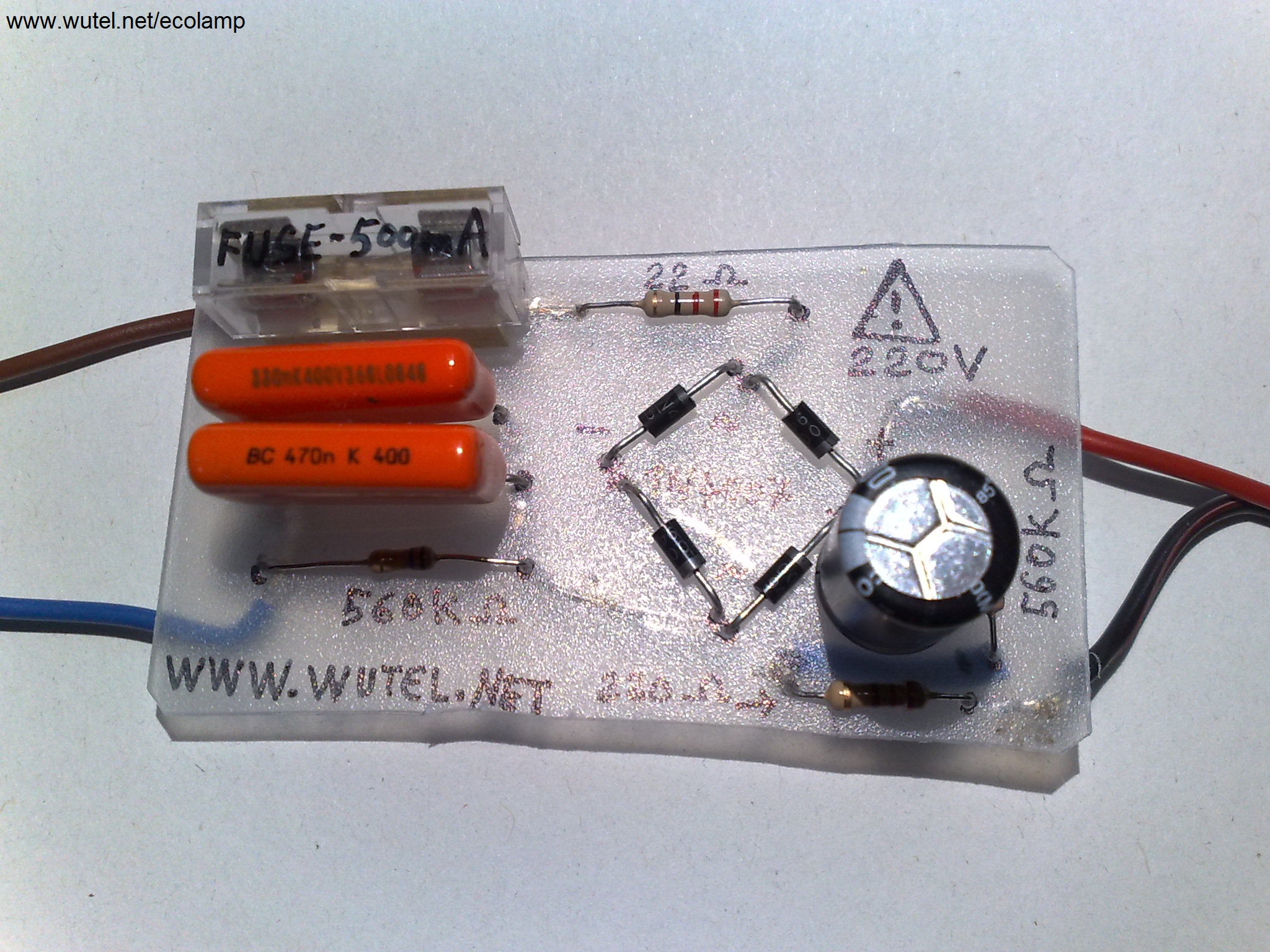

Per poter alimentare la lampada alla rete elettrica a 230Volt (senza utilizzare un trasformatore), occorre realizzare questo semplice circuito elettronico, che andrà collegato direttamente ai 66 LED (tutti in serie tra loro).

(clicca sulle foto per ingrandirle)



Per vedere nel dettaglio le "foto-istruzioni passo-passo" per la realizzazione (fai-da-te) di questa barra a 66 LED (230Volt), clicca il pulsante qui sotto:



  FOTOISTRUZIONI BARRA 66 LED A 230V



Altri esempi (con foto e descrizioni) di lampade a LED realizzate "fai-da-te", si trovano ai seguenti link:

http://www.wutel.net/ecolamp

http://www.wutel.net/ledlamp

http://www.wutel.net/ledtube



__________________________________________________________________________________________________________

     NOTA informativa sui LED:

I LED sono ormai un valido sostituto delle lampadine tradizionali ad incandescenza o di quelle fluorescenti "a basso consumo". Sono adattabili alla maggior parte dei sistemi d'illuminazione/segnalazione esistenti, con consumi elettrici decisamente inferiori a parità d'intensità e gradazione cromatica emessa dalle altre fonti luminose.

Inoltre, la durata di vita media dei LED è di circa 50.000 ore d'accensione. E poi, soprattutto, anche in caso di guasto, queste lampade a LED autocostruite, sono tutte facilmente riparabili !
