Lampadario a 90 LED - 230Volt (corrente alternata)

Ecco un'altra lampada a LED realizzata dall'amico Marco del G.A.S. di Macherio (MB), che dopo aver partecipato ad uno dei corsi organizzati dal gruppo wutel.net sull'autocostruzione delle lampade a LED, Ŕ diventato un vero e proprio esperto nella costruzione di questo tipo di lampade utilizzando, tra l'altro, esclusivamente materiali di recupero per l'involucro ed i supporti.

In questa pagina possiamo infatti vedere come un normale lampadario "a padella" da interni Ŕ stato trasformato con semplicitÓ a LED, funzionante a 230Volt (senza trasformatore).

Come dicevamo sopra, per la realizzazione della trasformazione del lampadario a LED, sono stati utilizzati principalmente materiali di recupero (cartone ignifugo per alimenti e ritaglio in plastica trasparente).

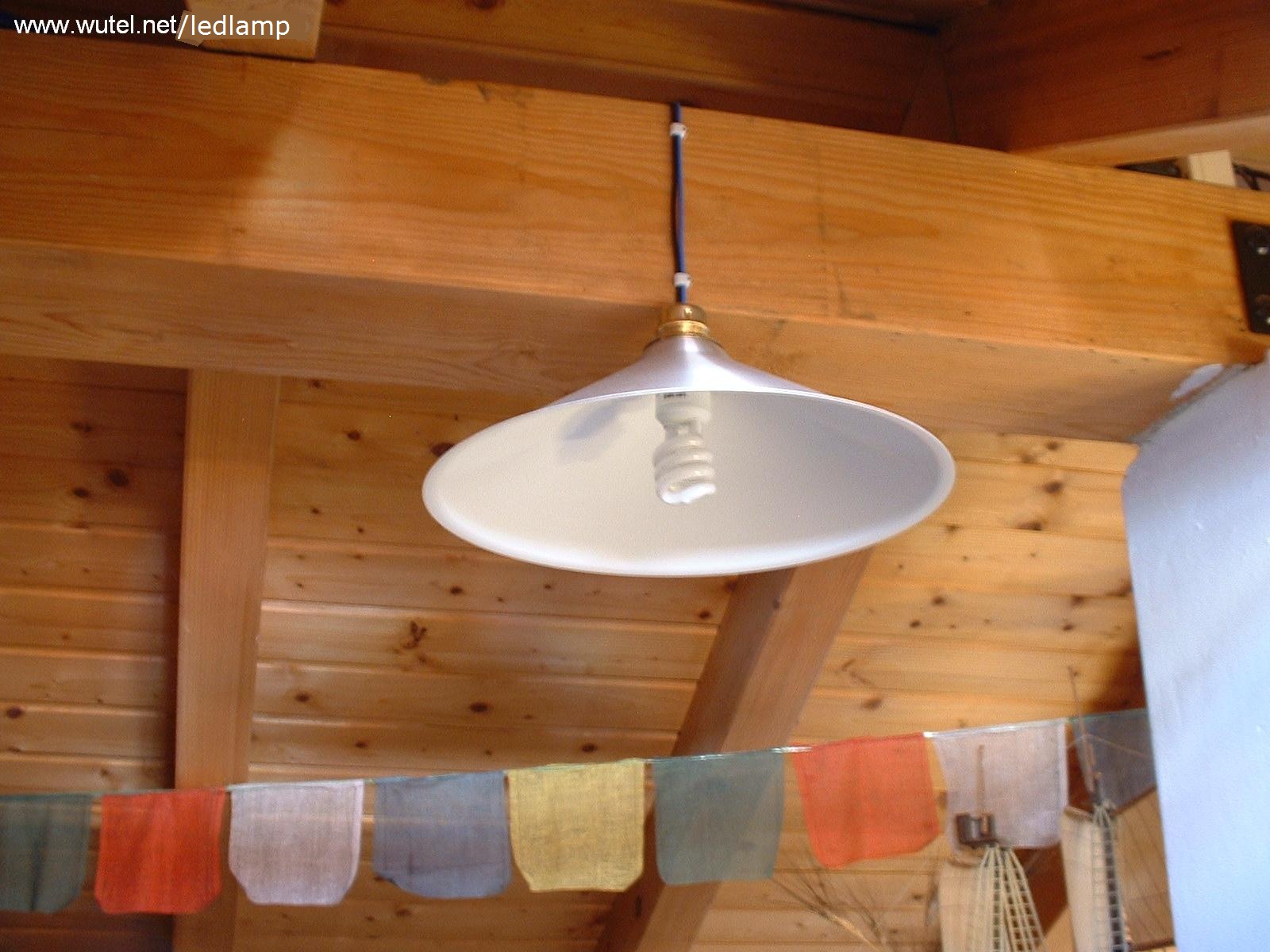

          Lampadario "a padella" prima della trasformazione

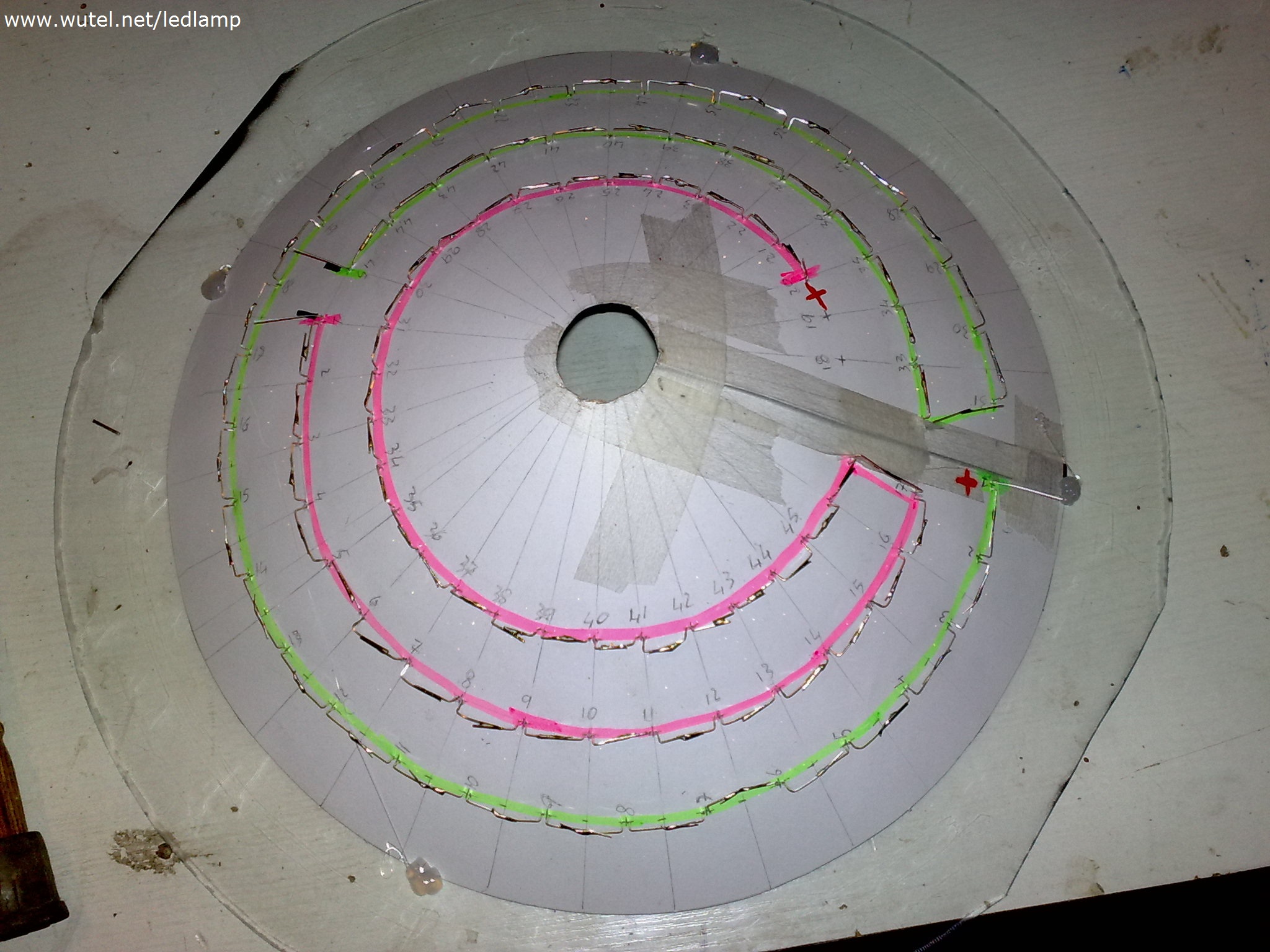

Come prima cosa Ŕ stato realizzato un cono in cartone ignifugo (in materiale da forno per alimenti) come supporto per i 90 LED, opportunamente dimensionato per poter stare all'interno del cono metallico della lampada. In alternativa, si pu˛ anche utilizzare un ritaglio in plastica flessibile sottile.

(clicca sulla foto per ingrandirla)



Prima di posizionare e saldare le due serie da 45 LED (45+45=90) Ŕ stato applicato al cono di supporto (lato LED) un ritaglio, opportunamente sagomato, di carta adesiva riflettente ad "effetto specchio" per migliorare la diffusione della luce dei LED nell'ambiente.

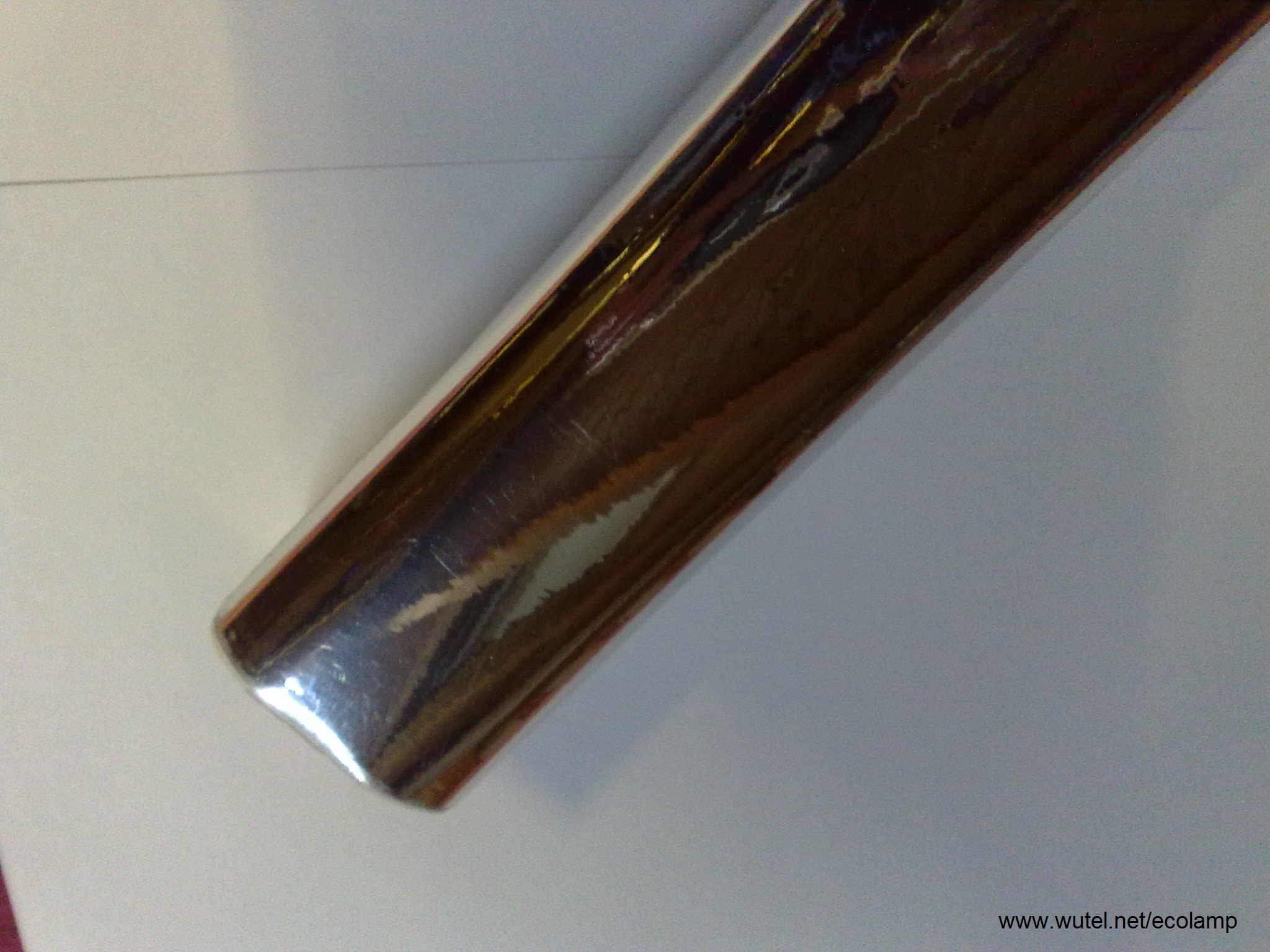

Rotolo di carta adesiva riflettente ad effetto specchio



  (clicca sulla foto per ingrandirla)

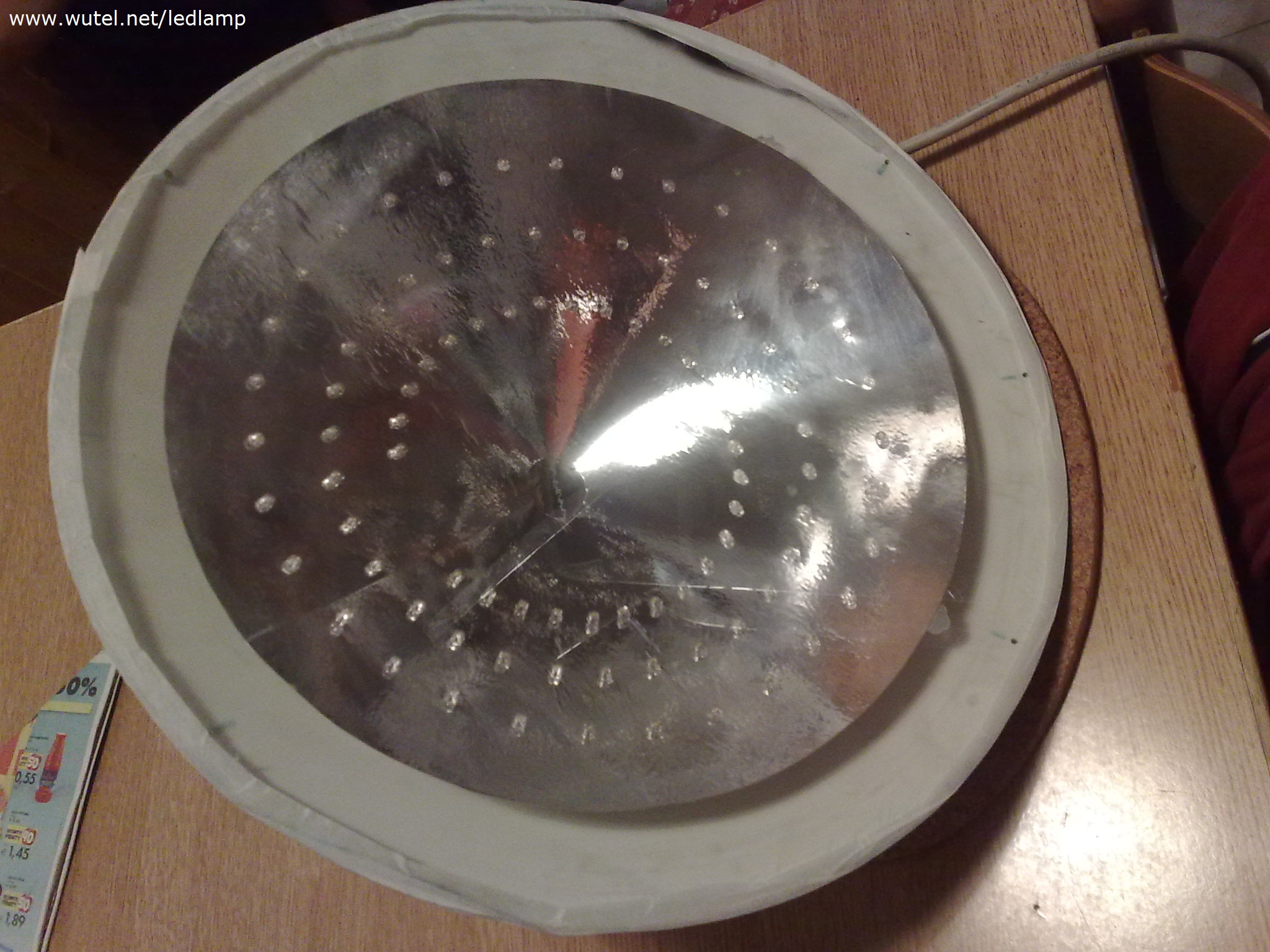

Ecco in foto come si presenta il lampadario con i 90 LED posizionati (a cerchi concentrici) sul cono di supporto isolante a cui Ŕ stata applicata la carta riflettente "a specchio".

Per migliorare l'estetica della lampada e soprattutto per migliorare la protezione dei LED e del cono isolante di supporto, Ŕ stato applicato con del silicone sigillante, un disco in materiale plastico trasparente ritagliato delle stesse dimensioni del diametro del cono metallico della lampada.

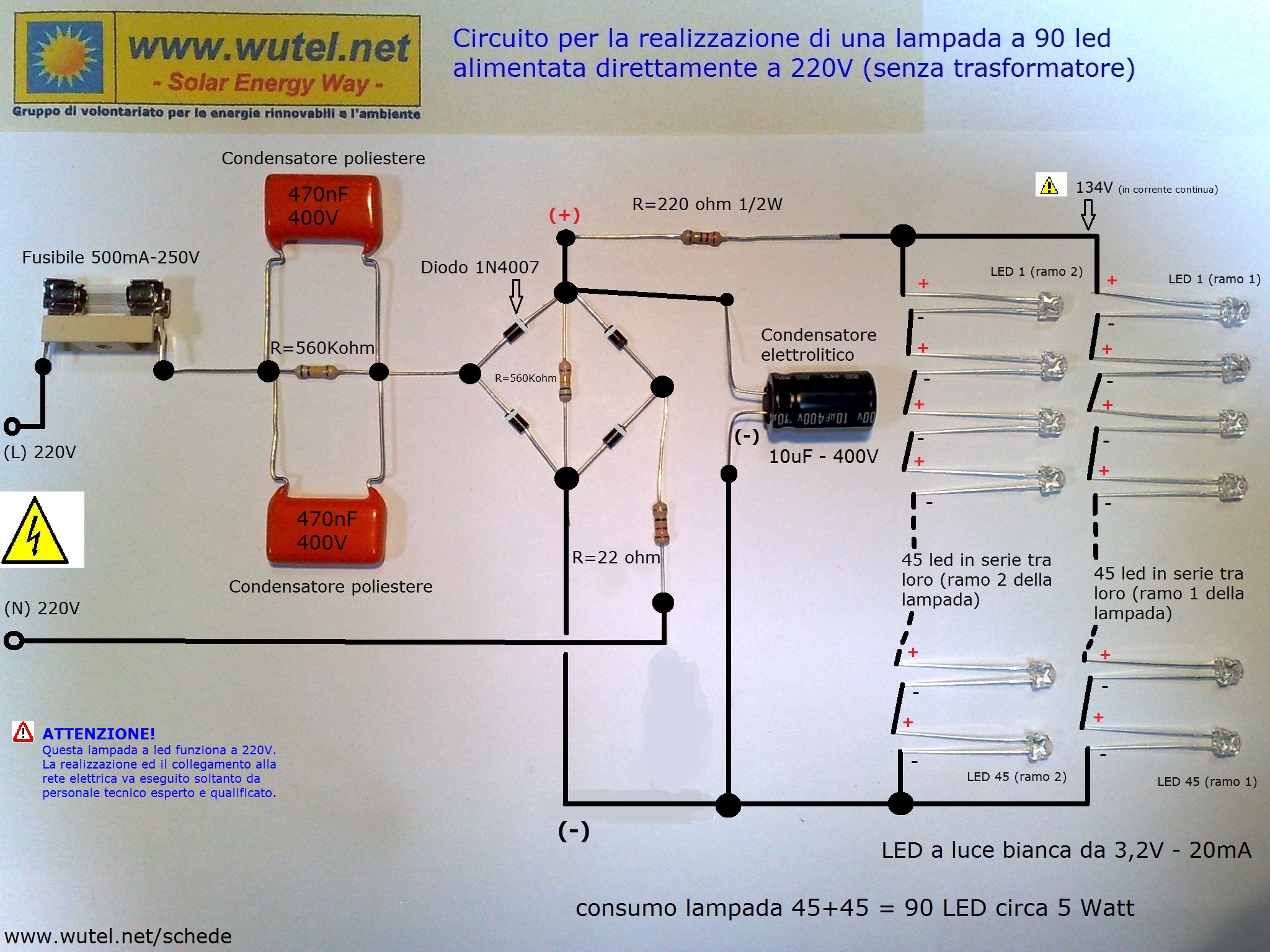

Il circuito per l'alimentazione diretta dei 90 LED a 230Volt Ŕ stato realizzato seguendo il seguente schema:

 (clicca sullo schema per ingrandirlo)



Per vedere nel dettaglio le istruzioni "passo a passo" per la realizzazione (fai-da-te) di questo circuito per l'alimentazione dei 90 LED (220Volt), vai al seguente link:

  http://www.wutel.net/schede

e clicca sul pulsante: "CIRCUITO PER 90 LED A 220V"

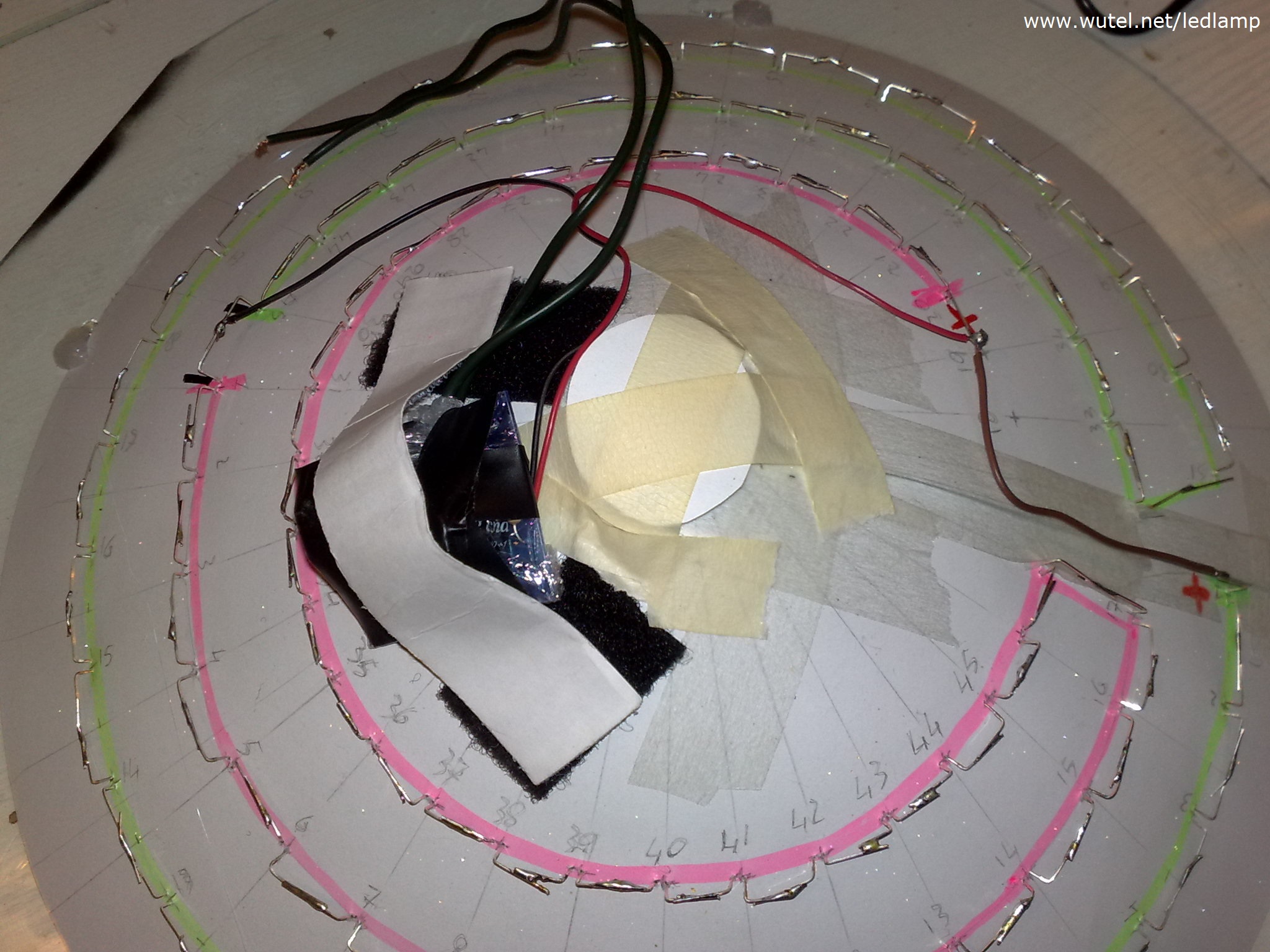

Il circuito per l'alimentazione dei LED (opportunamente isolato) Ŕ poi stato applicato con del "Velcro" biadesivo al cono di supporto isolante dei LED, come si vede nella seguente foto:

(clicca sulla foto per ingrandirla)



Per la costruzione di questa lampada a 90 LED sono stati utilizzati i seguenti materiali (alcuni anche di recupero):

 -  un lampadario "a padella" da interni (di recupero);

 -  un ritaglio di cartone ignifugo isolante da forno per alimenti (per la realizzazione del cono di supporto per i LED);

 -  un disco in materiale plastico trasparente (opportunamente tagliato dello stesso diametro della lampada), recuperato da una vecchia bacheca espositiva;

-  90 led a luce bianca da 4,8mm di diametro - 14.000mcd o 17.000mcd;

-  un fusibile da 500mA ed alcuni componenti elettronici (condensatori, diodi e resistenze) per la realizzazione, su un ritaglio di plastica rigida, del circuito d'alimentazione diretta dei LED a 220V, senza trasformatore.

-  dei cavetti elettrici, due morsetti elettrici tipo "mammut", nastro isolante;

-  rotolo di carta adesiva riflettente (si trova di solito in vendita nelle cartolerie o presso i negozi/magazzini di bricolage).





   I LED utilizzati per la realizzazione di questa lampada sono quelli da:

   - 4,8mm di diametro;

   - 3,2Volt - 20mA;

   - 17.000mcd (per la tonalitÓ a luce bianca "fredda") o

     14.000mcd (per la tonalitÓ a luce bianca "calda");

   - angolo d'emissione luminosa di 100░.



Per vedere la scheda tecnica completa di questi tipi di LED, clicca il pulsante qui sotto:



4.8mm STRAW HAT WHITE LED 17.000mcd



__________________________________________________________________________________________________________



Altri esempi (con foto e descrizioni) di lampade a LED realizzate "fai-da-te", si trovano ai seguenti link:

http://www.wutel.net/ecolamp

http://www.wutel.net/ledlamp

http://www.wutel.net/schede



__________________________________________________________________________________________________________

     NOTA informativa sui LED:

I LED sono ormai un valido sostituto delle lampadine tradizionali ad incandescenza o di quelle fluorescenti "a basso consumo". Sono adattabili alla maggior parte dei sistemi d'illuminazione/segnalazione esistenti, con consumi elettrici decisamente inferiori a paritÓ d'intensitÓ e gradazione cromatica emessa dalle altre fonti luminose.

Inoltre, la durata di vita media dei LED Ŕ di circa 50.000 ore d'accensione. E poi, soprattutto, anche in caso di guasto, queste lampade a led autocostruite sono tutte facilmente riparabili !
