LAMPADA PER PIANEROTTOLO A 66 LED FUNZIONANTE A 220Volt (corrente alternata)





Lampada per pianerottolo a 66 LED - 220Volt (corrente alternata)

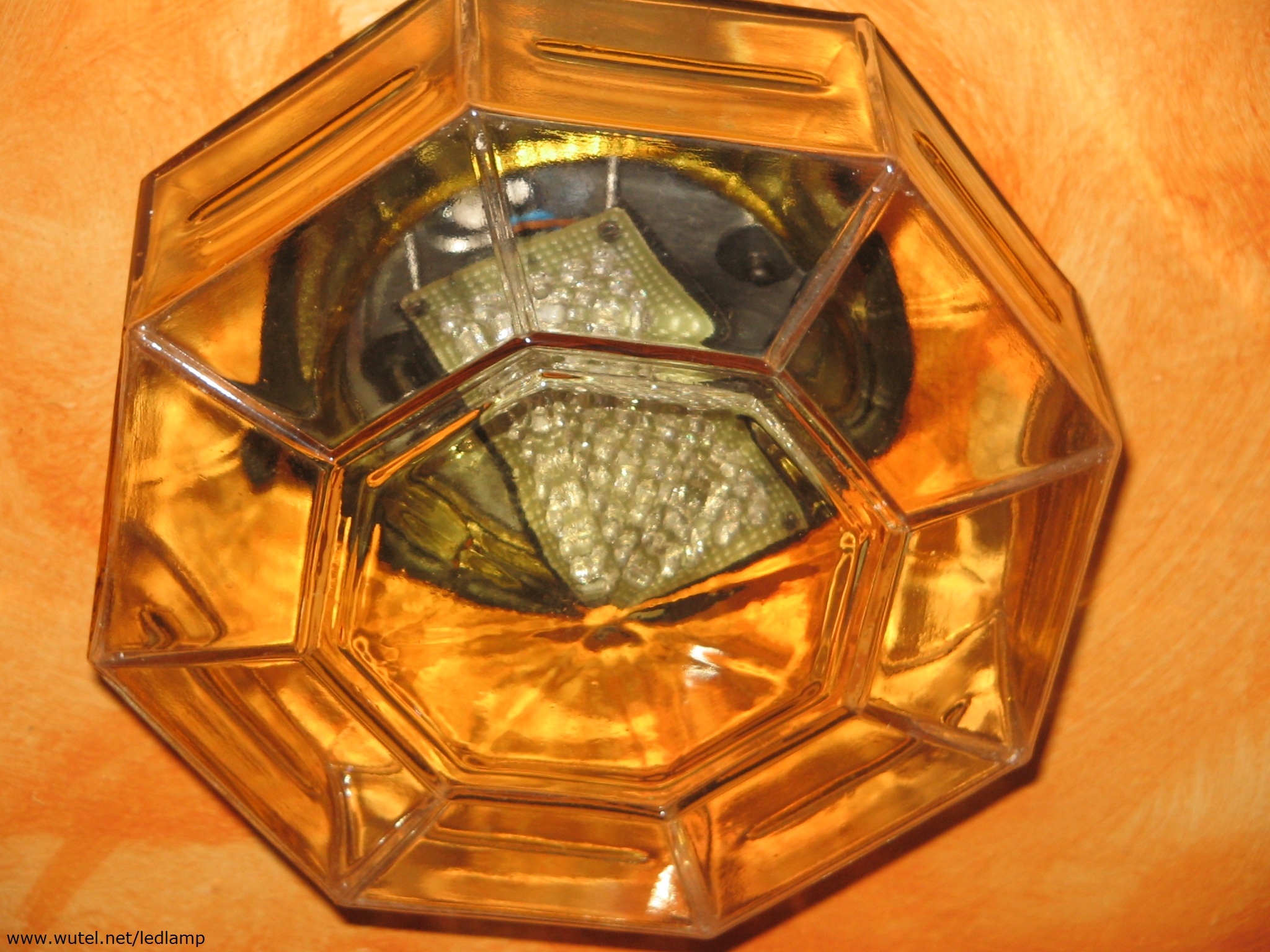

Il nostro amico simpatizzante Ivan ha trasformato a LED la luce del pianerottolo di casa, sostituendo la precedente lampada fluorescente compatta (da 11Watt) con una a LED (autocostruita) da 4Watt, in modo da ridurre ulteriormente i consumi, aumentarne la durata e renderla riparabile in caso di guasto.

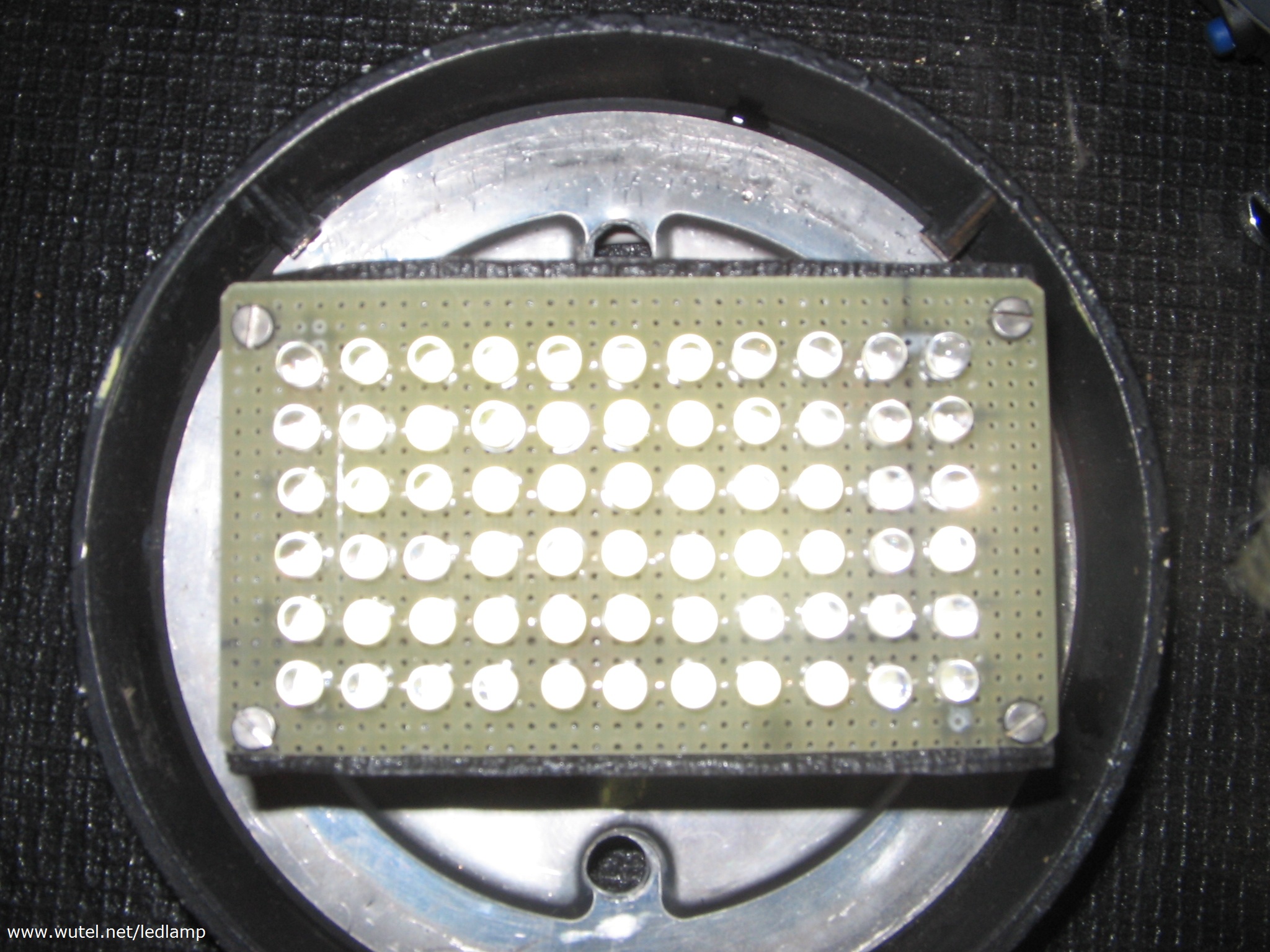

La luce emessa dalla lampada a LED risulta maggiore rispetto a quella emessa dalla vecchia lampadina a fluorescenza, anche se i led utilizzati (distribuiti parallelamente sulla piastra in vetronite utilizzata come supporto), rendono più forte e concentrata la luce nel centro del pianerottolo in quanto hanno un angolo di emissione luminosa di 25°. La luce risultante è comunque più che sufficiente per illuminare bene tutta l'area del pianerottolo.

Per migliorare il cono di emissione luminosa della lampada si può comunque anche pensare di lasciare più lunghi, in fase di montaggio, i terminali (piedini) dei led esterni in modo da poterli piegare leggermente con altre angolazioni così da distribuire e direzionare meglio ed a piacimento la luce, oppure utilizzare tipi di led con fasci luminosi più ampi (100/140°).

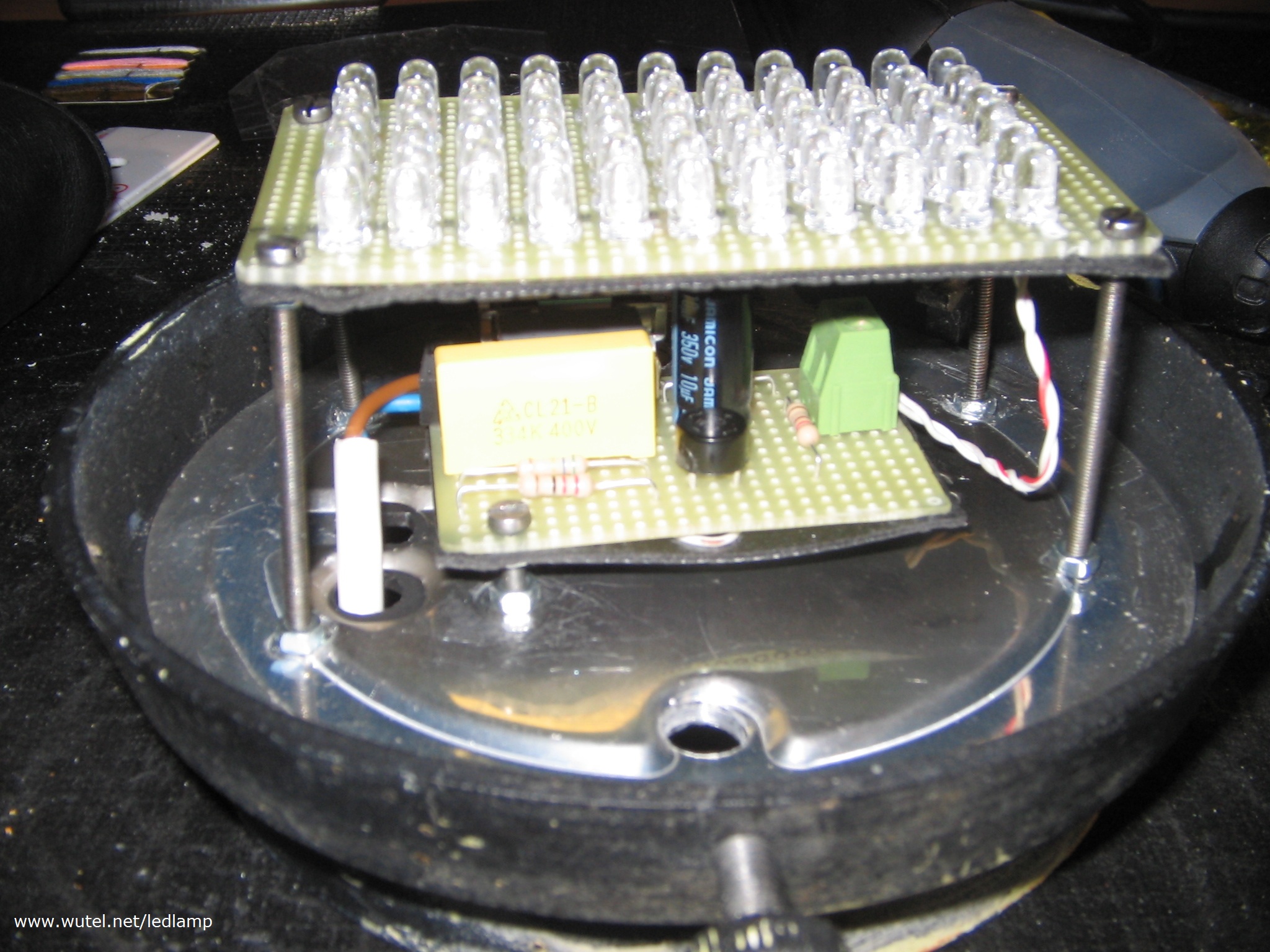

Vista interna della lampada:

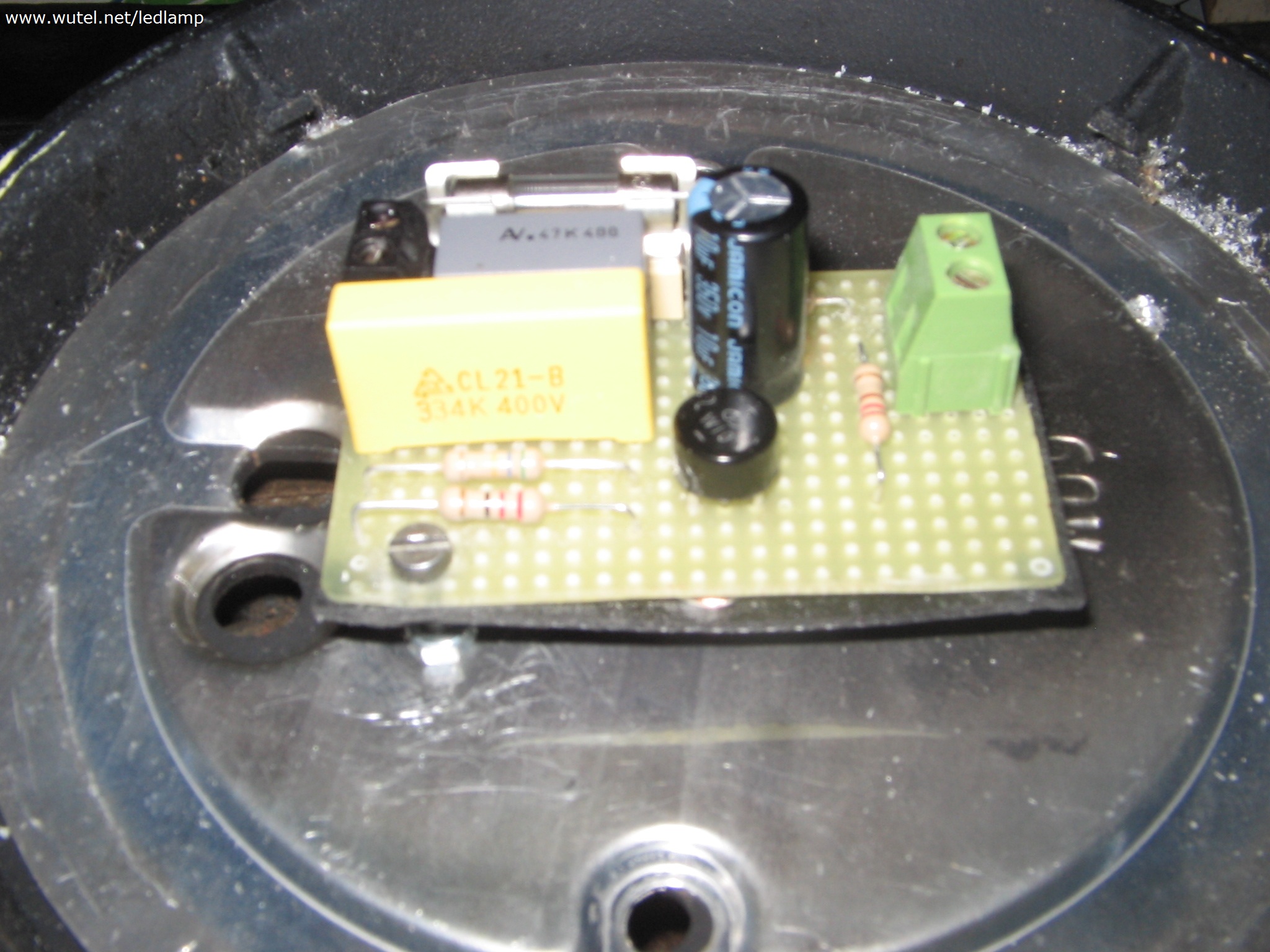

Circuito di alimentazione a 220V dei led (senza necessità di trasformatore):

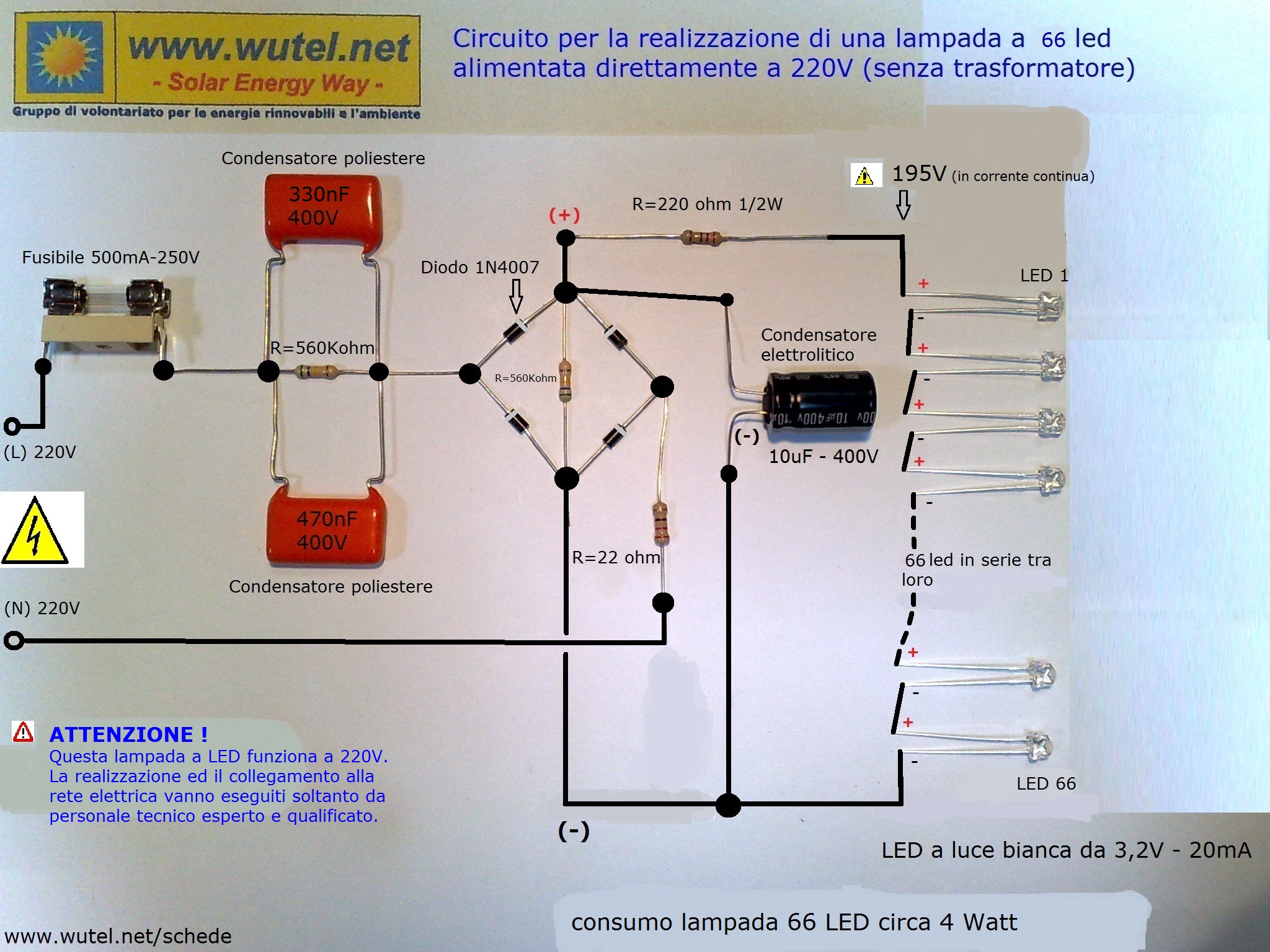

Il circuito per l'alimentazione diretta dei 66 LED a 220Volt è stato realizzato seguendo il seguente schema:

 (clicca sullo schema per ingrandirlo)





   I LED utilizzati per la realizzazione di questa lampada sono quelli da:

   - 5 mm di diametro;

   - 3,2Volt - 20mA;

   - 55.000mcd (tonalità a luce bianca "fredda")

   - angolo d'emissione luminosa di 25°.



Per vedere la scheda tecnica completa di questi tipi di LED, clicca il pulsante qui sotto:



5mm WHITE LED 55.000mcd



__________________________________________________________________________________________________________



Altri esempi (con foto e descrizioni) di lampade a LED realizzate "fai-da-te", si trovano ai seguenti link:

http://www.wutel.net/ecolamp

http://www.wutel.net/ledlamp

http://www.wutel.net/schede





__________________________________________________________________________________________________________

     NOTA informativa sui LED:

I LED sono ormai un valido sostituto delle lampadine tradizionali ad incandescenza o di quelle fluorescenti "a basso consumo". Sono adattabili alla maggior parte dei sistemi d'illuminazione/segnalazione esistenti, con consumi elettrici decisamente inferiori a parità d'intensità e gradazione cromatica emessa dalle altre fonti luminose.

Inoltre, la durata di vita media dei LED è di circa 50.000 ore d'accensione. E poi, soprattutto, anche in caso di guasto, queste lampade a led autocostruite sono tutte facilmente riparabili !
