SCOLAPASTA LUMINOSO A LED FUNZIONANTE A 220Volt (corrente alternata)

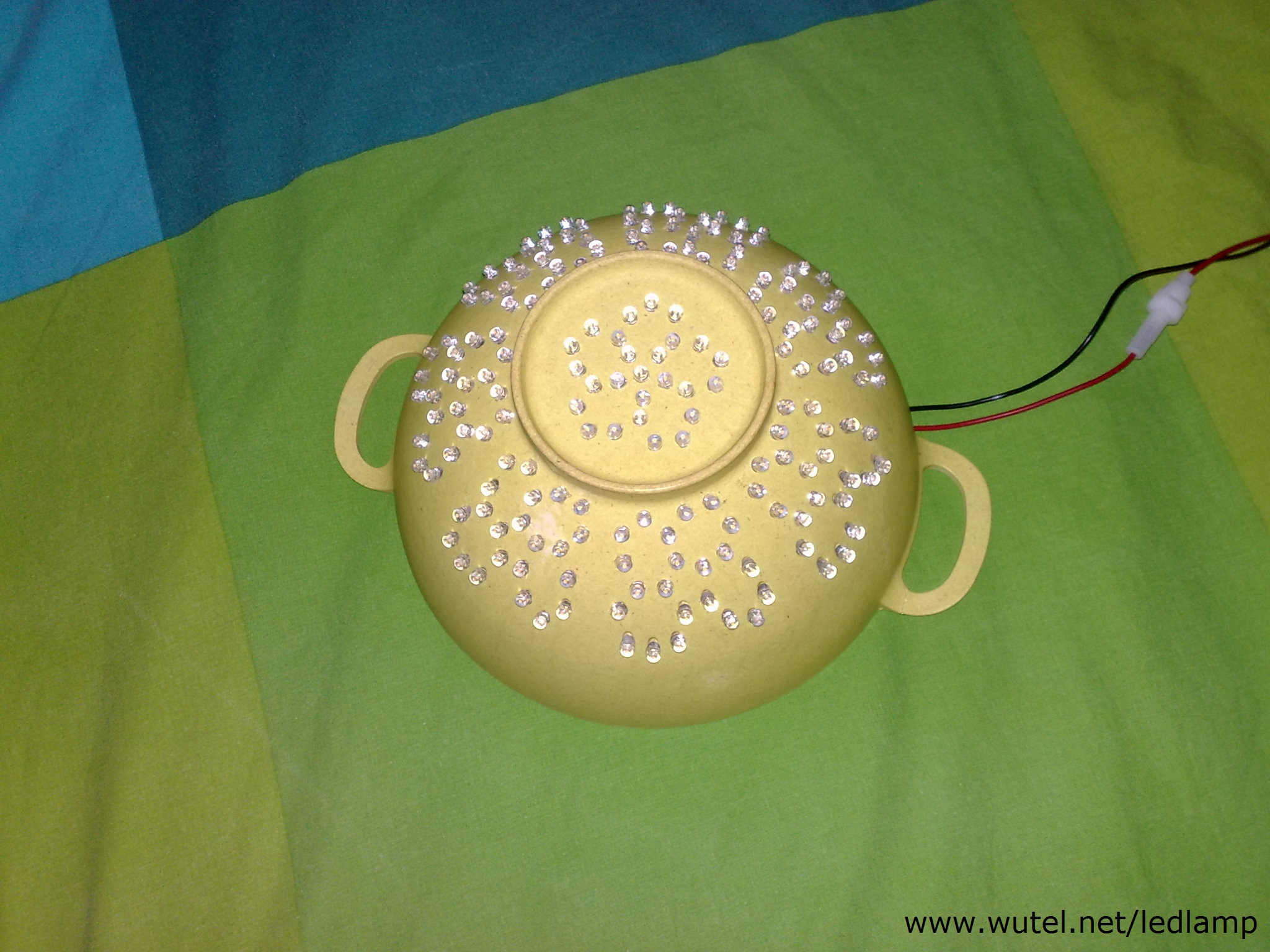

Lampada scolapasta con 180 LED - 220/230Volt (corrente alternata)

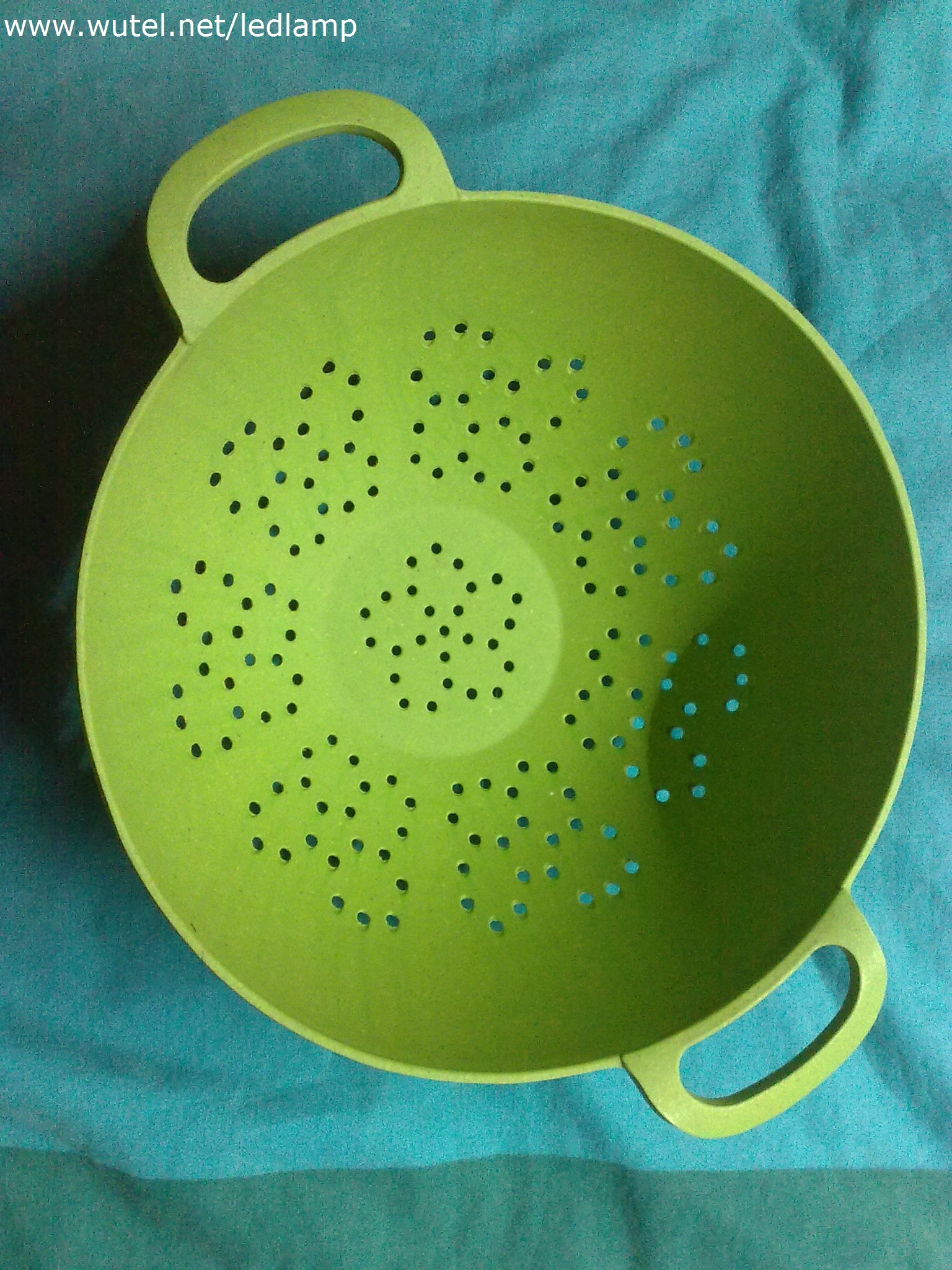

Il nostro amico e simpatizzante Maurizio S. ha realizzato un'altra interessante lampada a LED per l'illuminazione degli ambienti domestici. La particolaritÓ di questa eco-lampada Ŕ quella di aver utilizzato, come supporto dei LED, uno scolapasta ecologico in fibra di bamb¨ e mais.

 (clicca sulle foto per ingrandirle)




La luce emessa da questa lampada a 180 LED risulta praticamente equivalente a quella emessa dalla precedente lampadina a fluorescenza da 25Watt utilizzata per illuminare la stanza.

Il consumo Ŕ per˛ soltanto di 9,5 Watt, la durata dei led Ŕ di oltre 50.000 ore d'accensione ed inoltre, in caso di guasto, la lampada Ŕ completamente e facilmente riparabile!

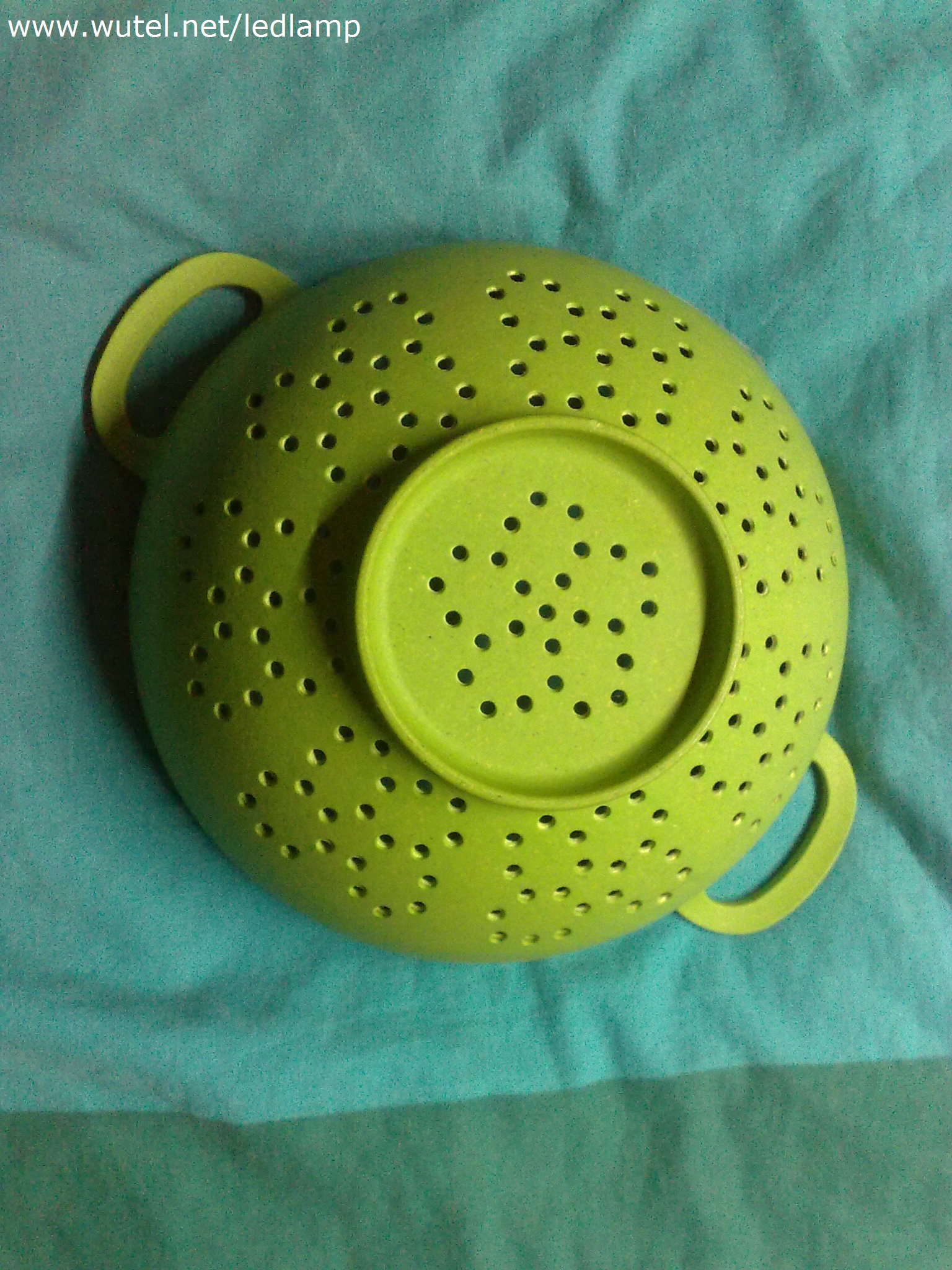

Siccome i fori presenti sullo scolapasta sono disposti su tutta la superficie dello stesso, il cono di emissione luminosa della lampada Ŕ molto ampio (praticamente 180░), anche grazie al tipo di led (ad ampio angolo) utilizzati per lo scopo.



Vista interna della lampada:

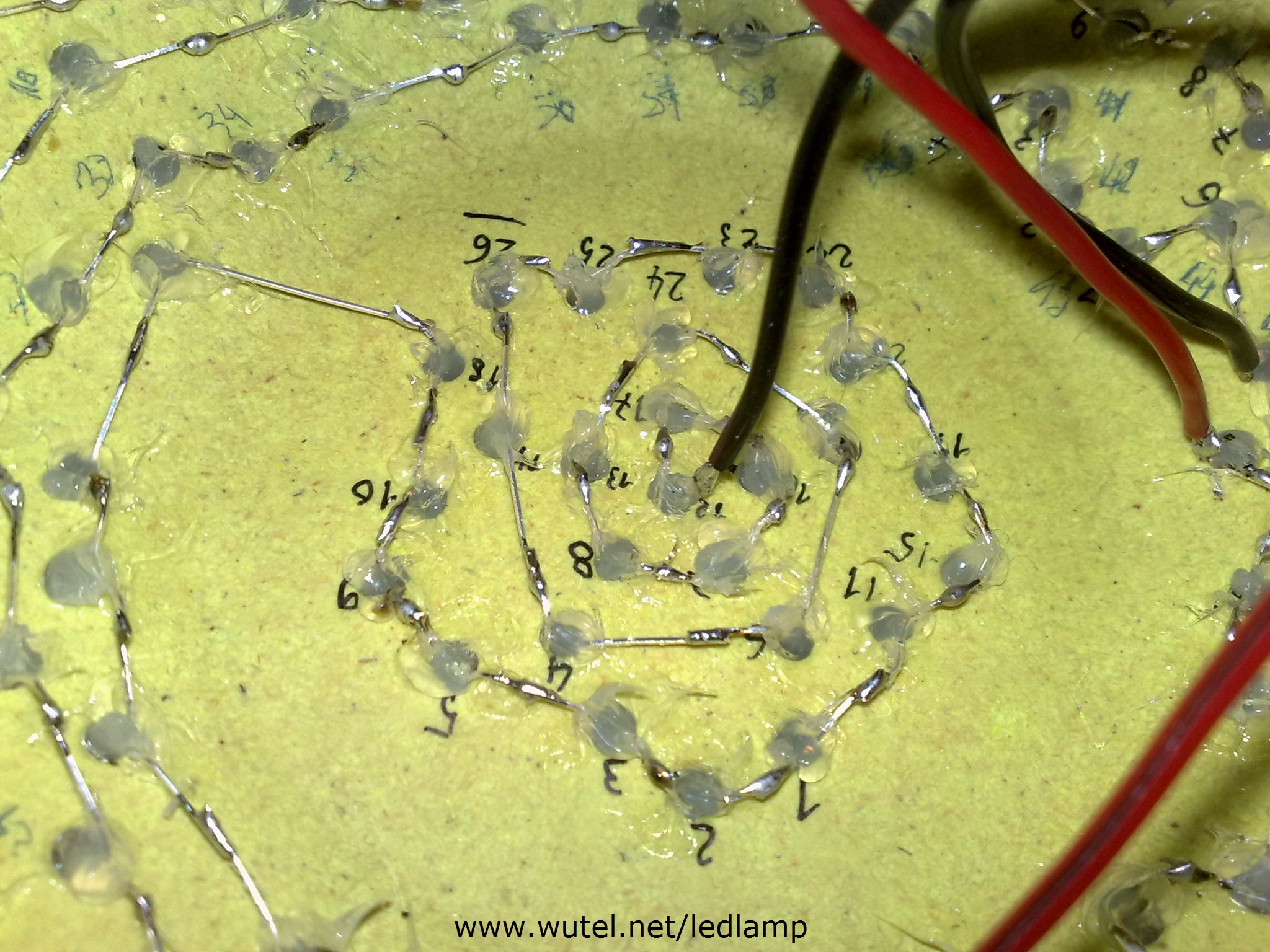

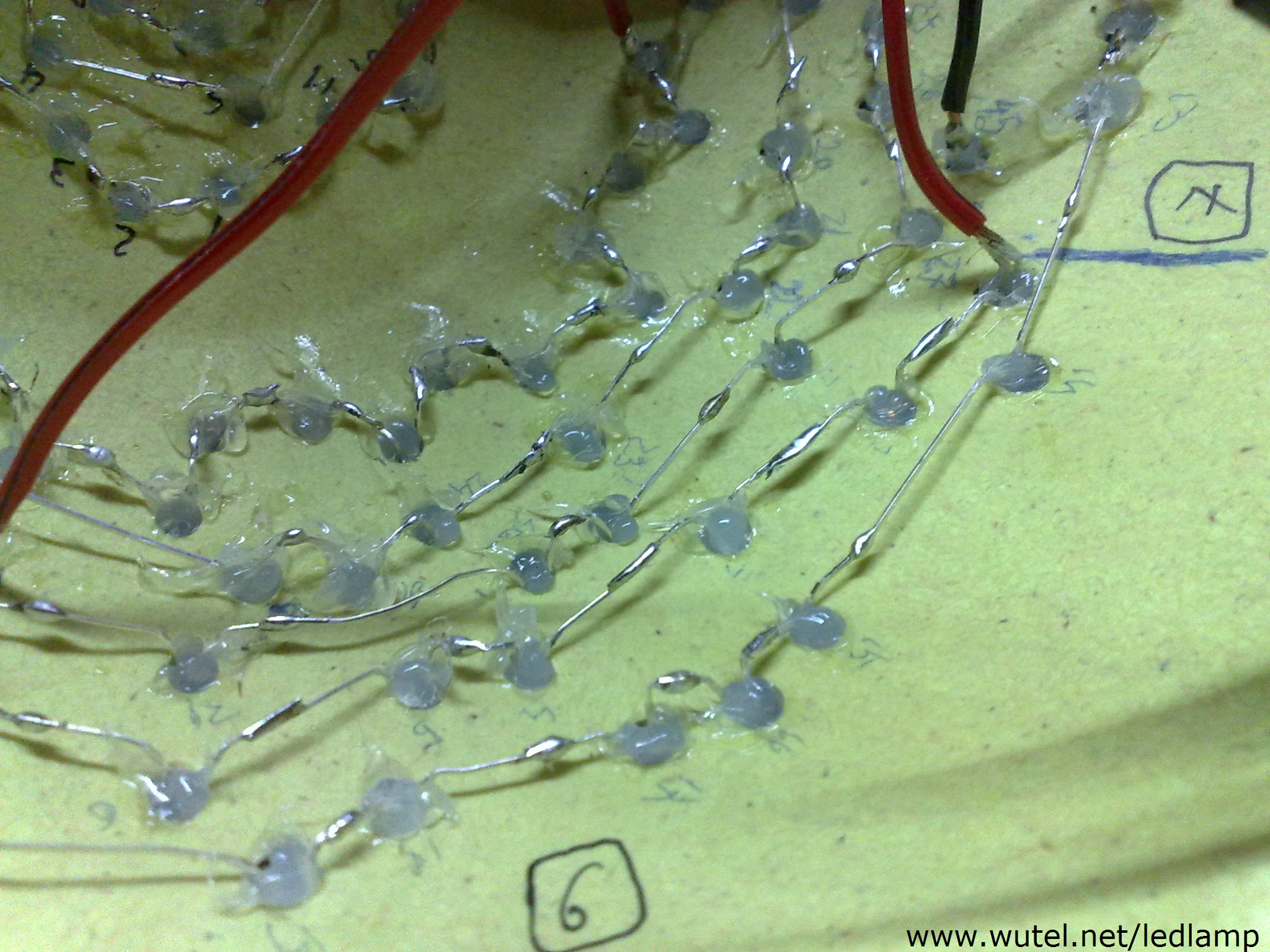

Dettaglio del collegamento elettrico dei LED in serie tra loro (4 serie da 45 LED ciascuna):



(clicca sulle foto per ingrandirle)

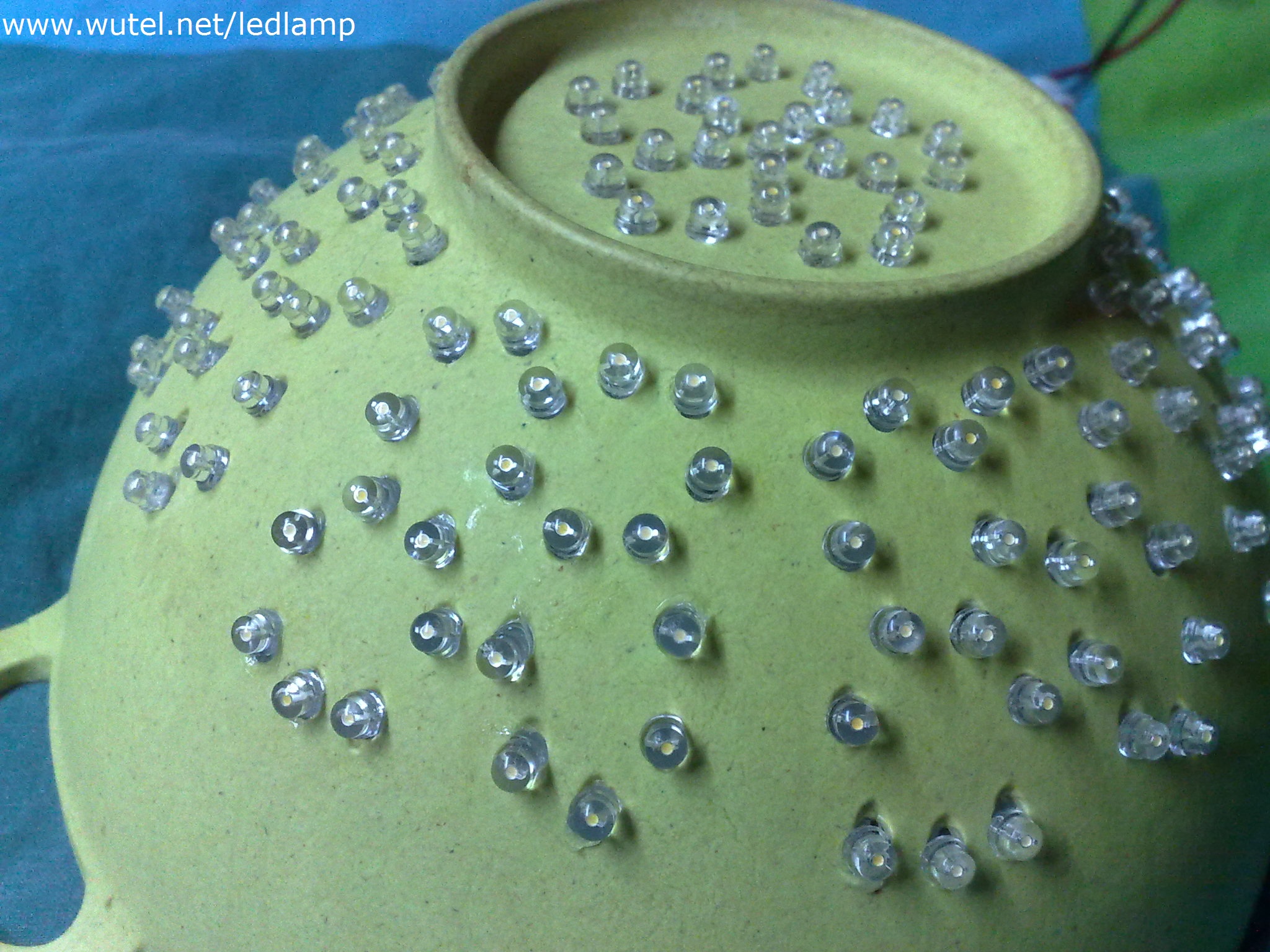

Per garantire un miglior assemblaggio, ogni LED posizionato nei fori dello scolapasta Ŕ stato fissato con del silicone

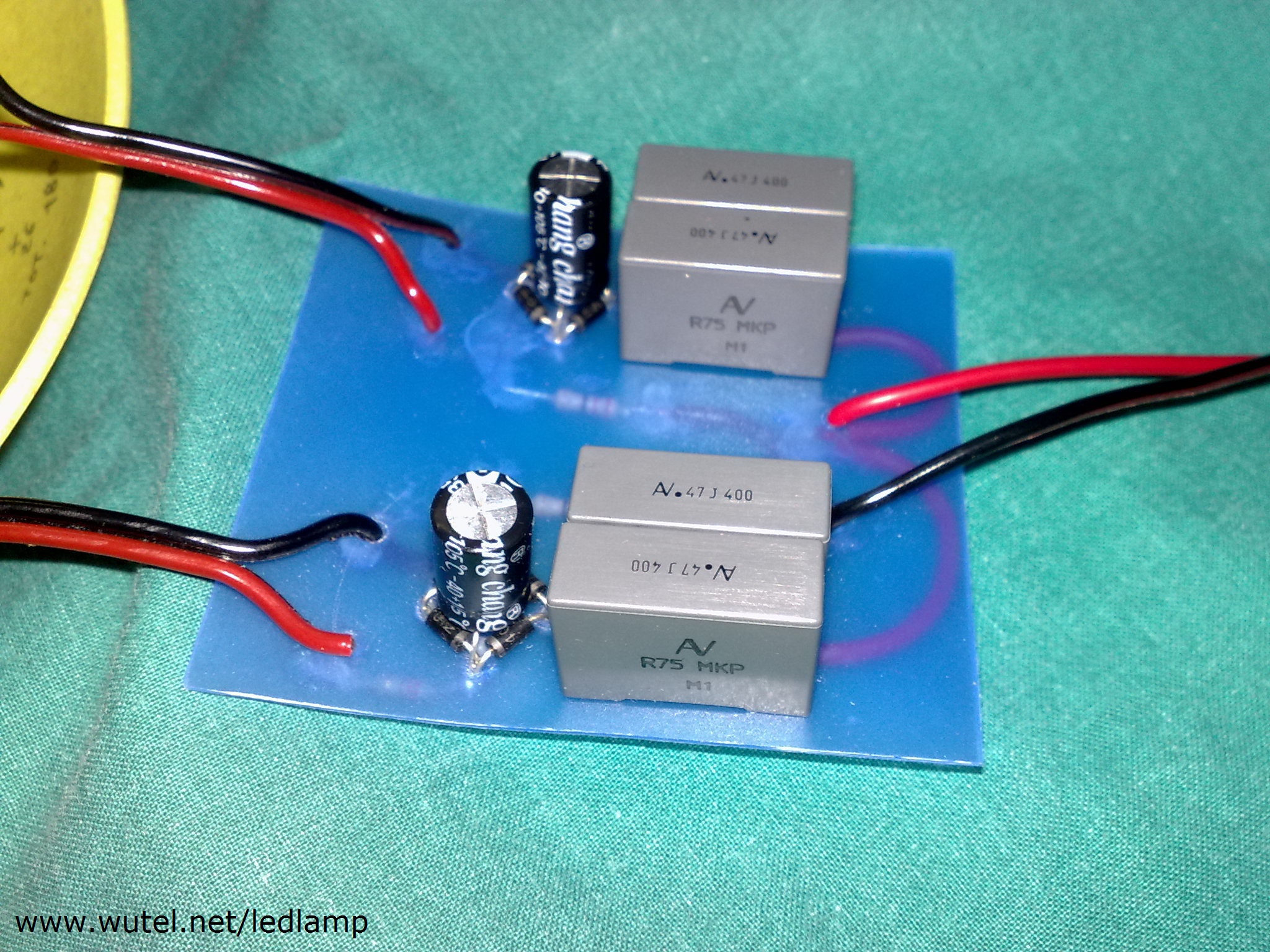

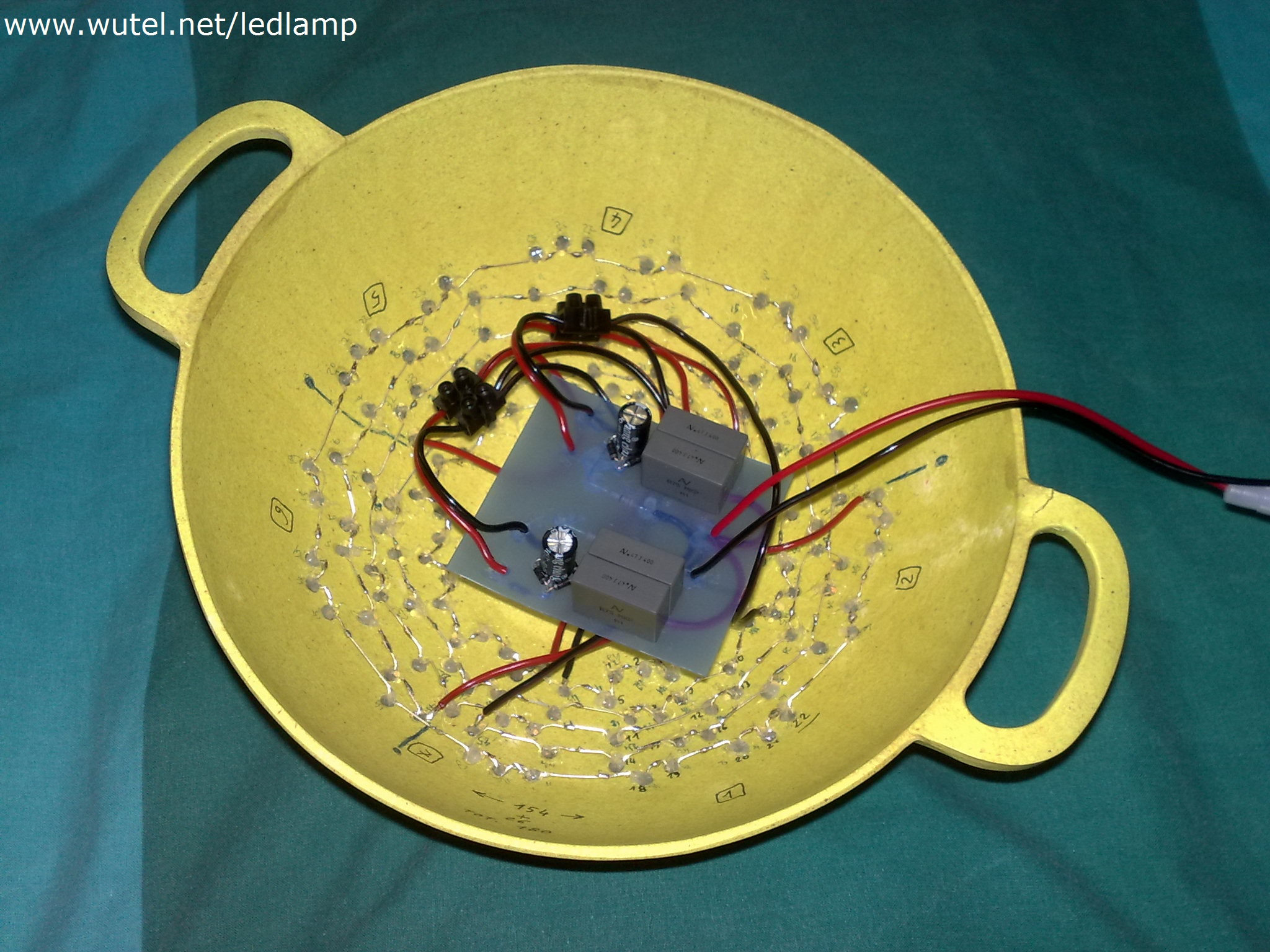

Circuito di alimentazione a 220V dei LED (senza necessitÓ di trasformatore):





















(clicca sulle foto per ingrandirle)

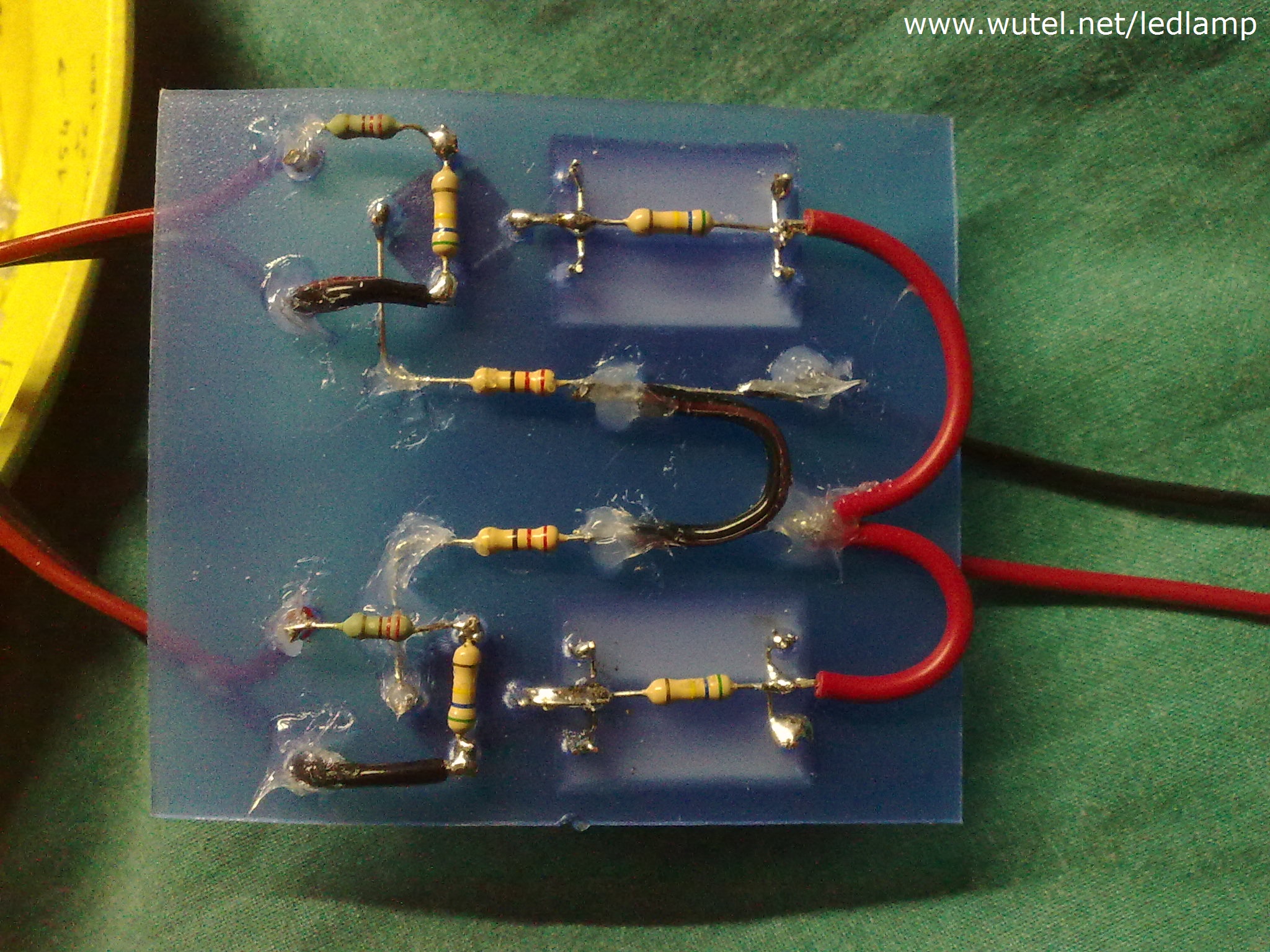

Come supporto per i componenti dei due circuiti per l'alimentazione dei LED Ŕ stato utilizzato un ritaglio in plastica.



 I LED della lampada vengono alimentati tramite due circuiti da 90 LED ciascuno in modo da poterli accendere con due interruttori separati, cosý da avere la possibilitÓ di scegliere due diverse intensitÓ di luce della lampada (luce piena o al 50%).

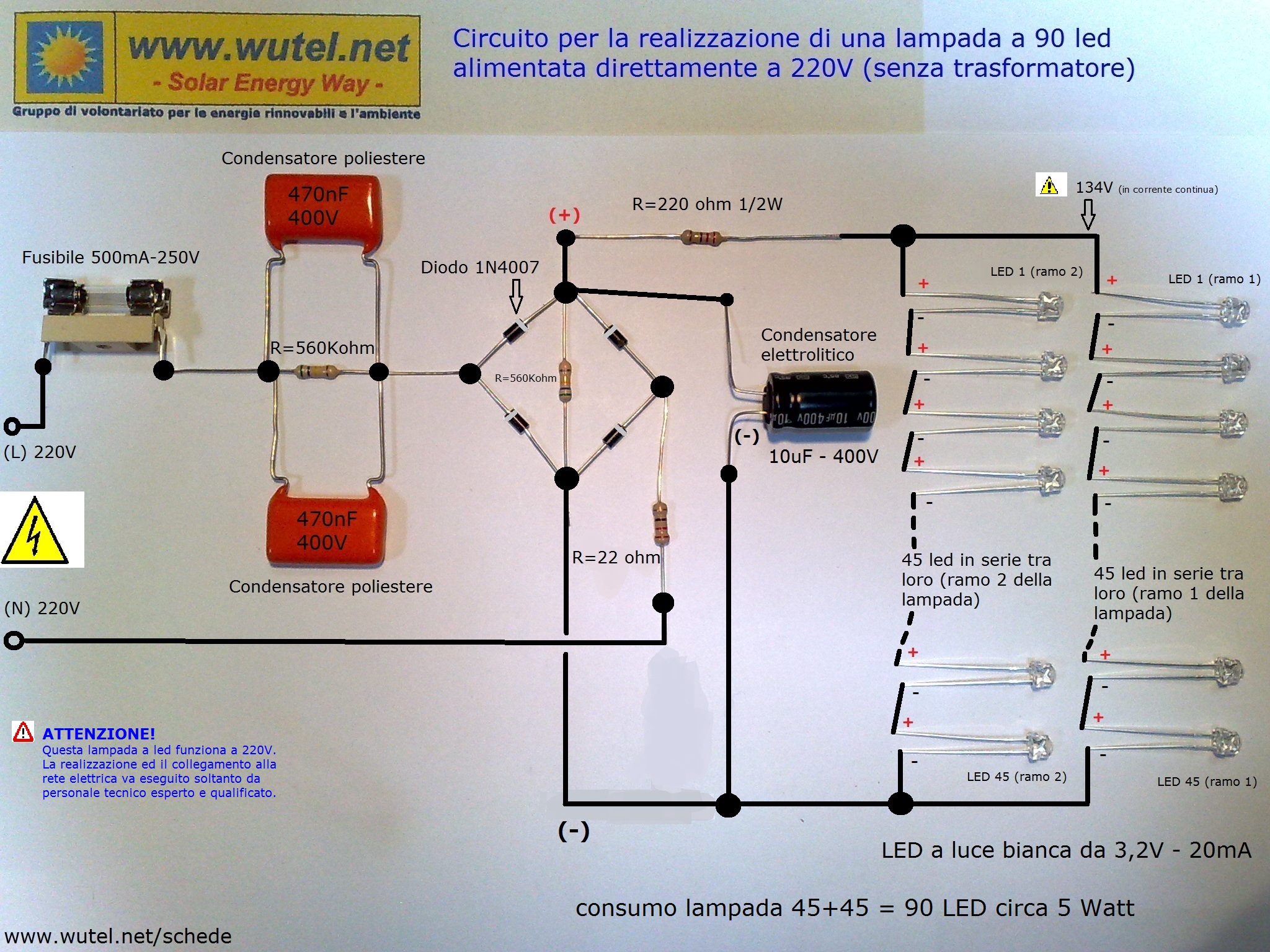

I due circuiti per l'alimentazione diretta dei 90 LED a 220V sono stati realizzati seguendo il seguente schema:



 (clicca sullo schema per ingrandirlo)





I LED utilizzati per la realizzazione di questa specifica lampada sono quelli da:

- 4,8 mm di diametro;

- 3,2Volt - 20mA;

- 14.000mcd (tonalitÓ a luce bianca "calda")

- angolo d'emissione luminosa di 100░.



Si possono per˛ anche utilizzare altre tipologie di LED per poter adattare meglio la luce emessa a seconda delle proprie esigenze/gusto. L'importante Ŕ che vengano sempre utilizzati LED con le medesime caratteristiche elettriche di funzionamento, compatibili con il circuito d'alimentazione sopra citato.

Per avere un'idea su alcuni altri diversi tipi di LED utilizzabili per questa lampada, vedi le schede tecniche complete cliccando sul pulsante rosso qui sotto:



SCHEDE TECNICHE LED DA 3V - 20mA



__________________________________________________________________________________________________________

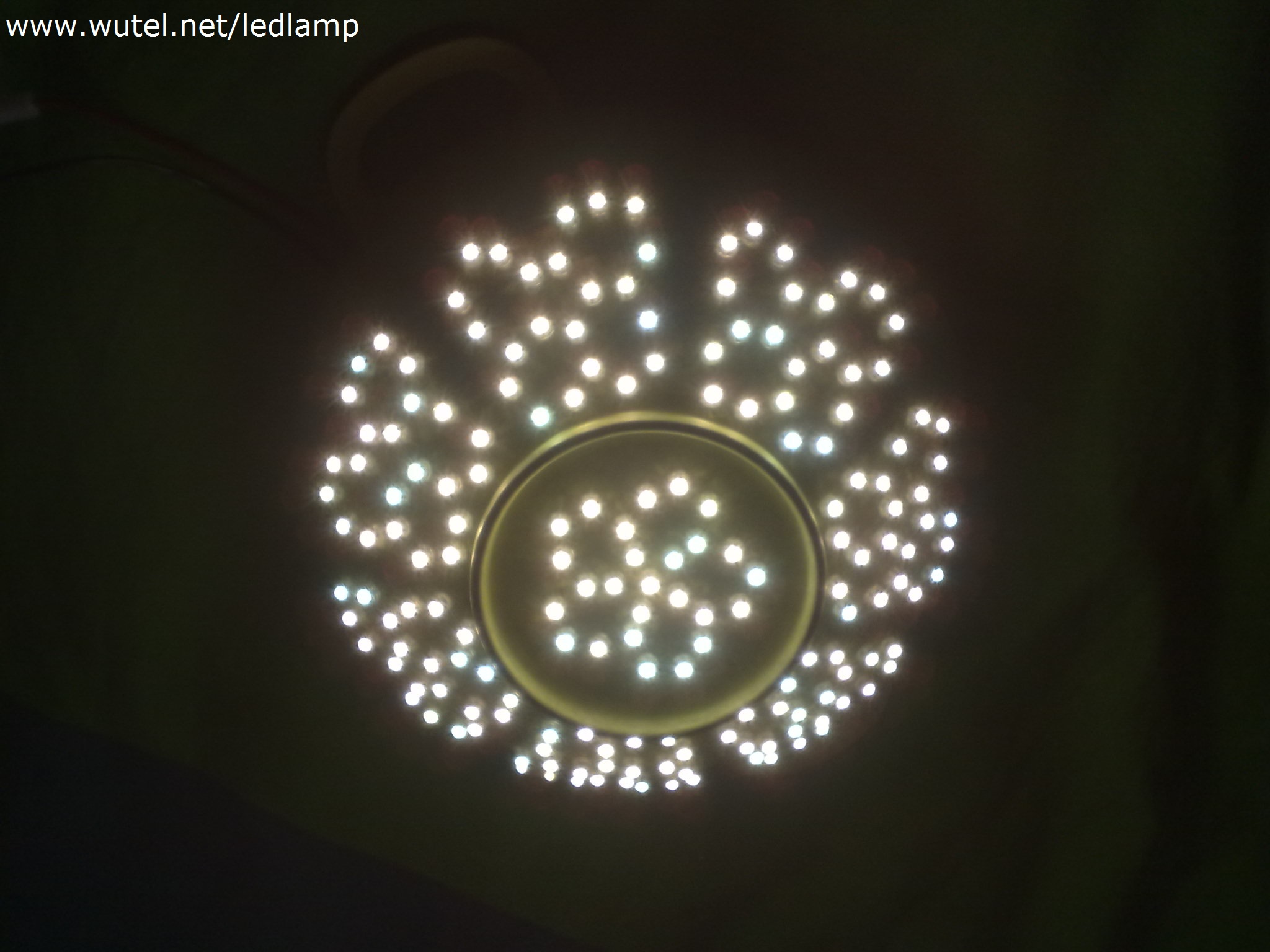

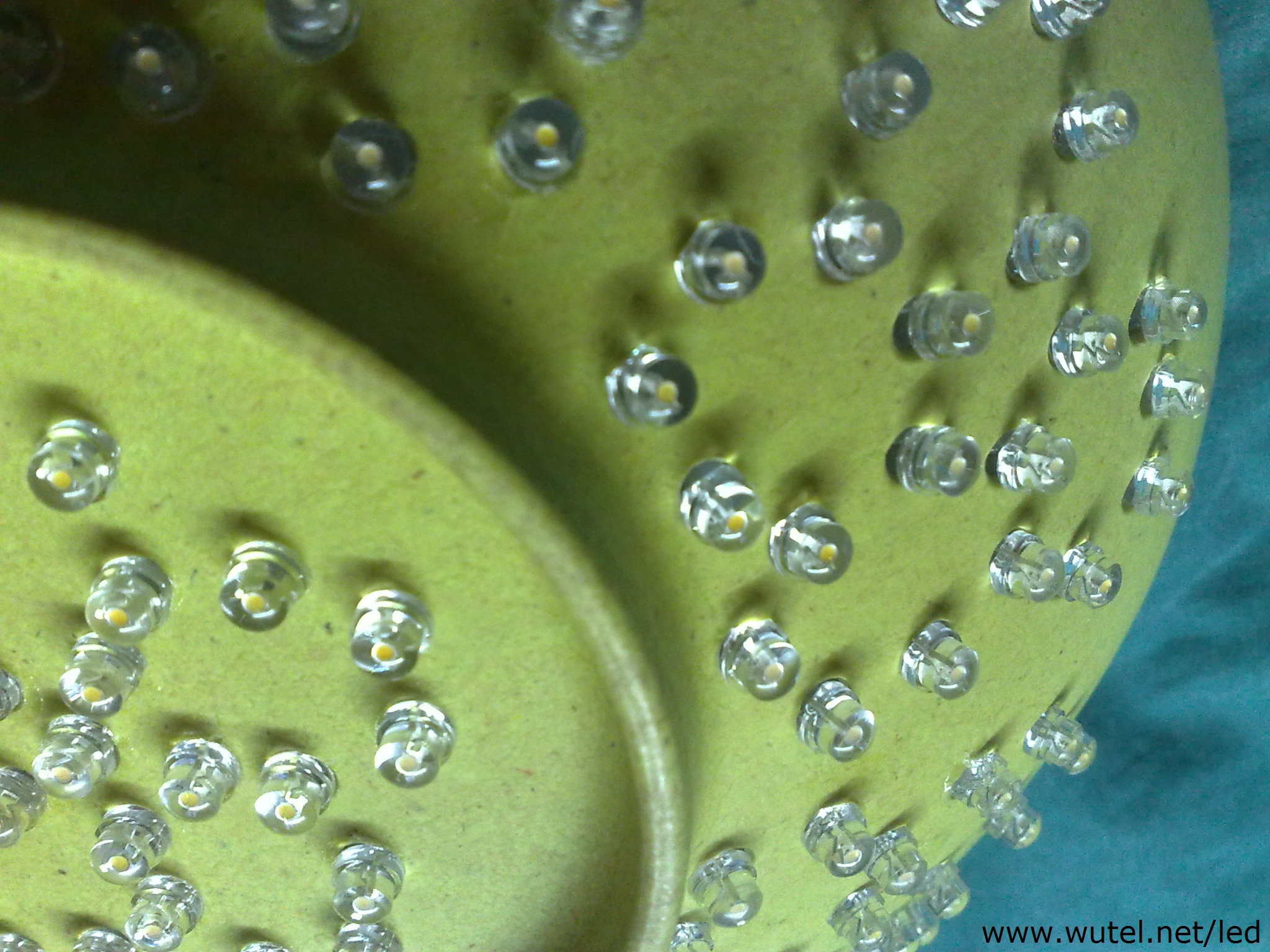

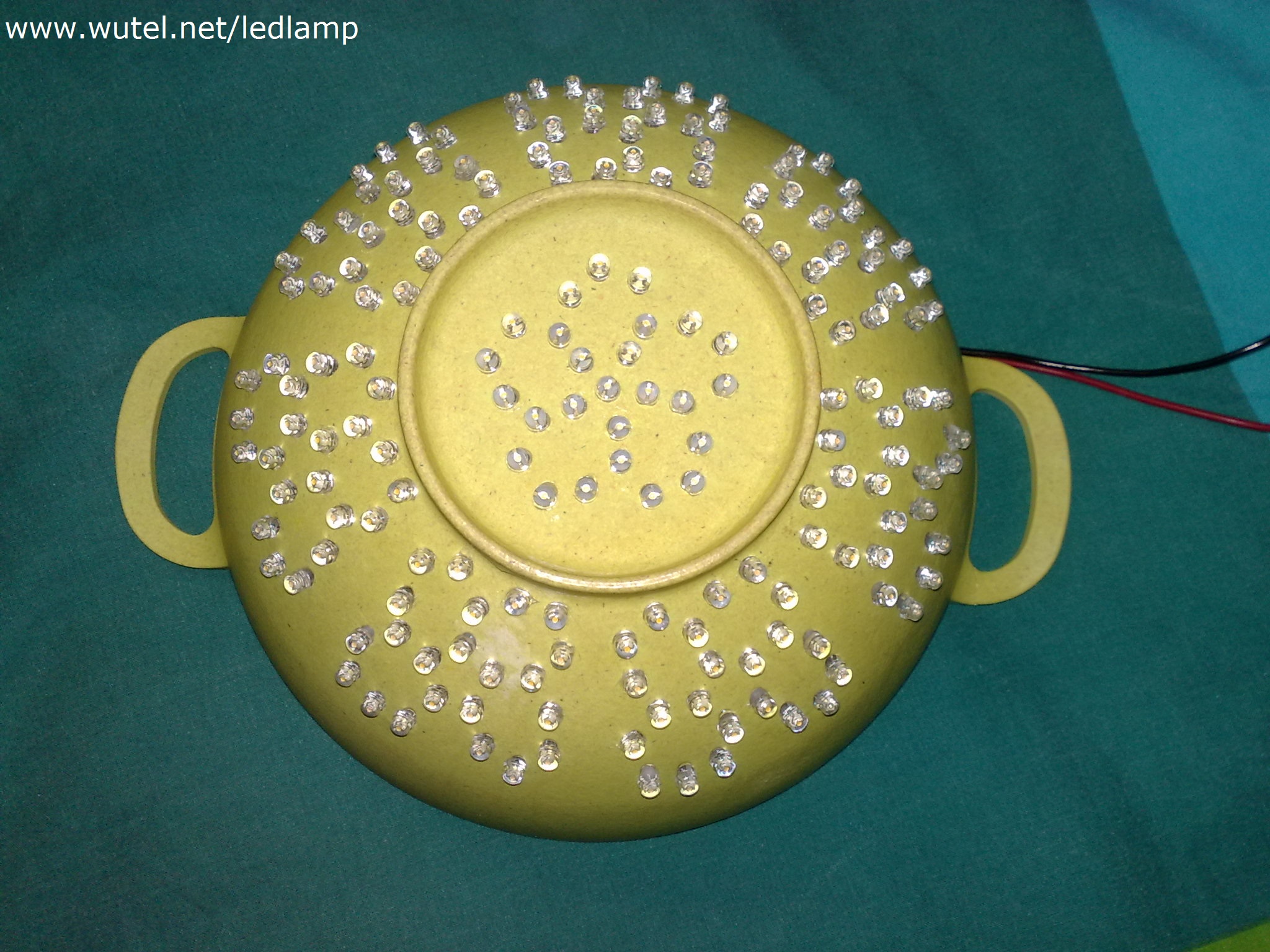

Altre foto dello "scolapasta a LED":





(clicca sulle foto per ingrandirle)



Per altri esempi (con foto e descrizioni) di lampade a LED realizzate "fai-da-te", vedi i seguenti link:

http://www.wutel.net/ecolamp

http://www.wutel.net/ledlamp

http://www.wutel.net/schede





__________________________________________________________________________________________________________

     NOTA informativa sui LED:

I LED sono ormai un valido sostituto delle lampadine tradizionali ad incandescenza o di quelle fluorescenti "a basso consumo". Sono adattabili alla maggior parte dei sistemi d'illuminazione/segnalazione esistenti, con consumi elettrici decisamente inferiori a paritÓ d'intensitÓ e gradazione cromatica emessa dalle altre fonti luminose.

Inoltre, la durata di vita media dei LED Ŕ di circa 60.000 ore d'accensione. E poi, soprattutto, anche in caso di guasto, queste lampade a LED autocostruite sono tutte facilmente riparabili !
