TUBO LUMINOSO A LED MULTICOLOR RGB PER L'ILLUMINAZIONE DECORATIVA DEGLI AMBIENTI INTERNI FUNZIONANTE a 12Volt (corrente continua).





Tubo luminoso a LED RGB

Seguendo i suggerimenti per l'assemblaggio dei tubi LED che si trova alla pagina http://www.wutel.net/ledtube del nostro sito web, ecco un esempio pratico realizzato da un nostro simpatizzante, per la costruzione "fai-da-te" un tubo luminoso multicolore per l'illuminazione decorativa interna di una stanza, utilizzando una striscia LED multicolre "RGB" .

 (clicca sulla foto per ingrandirla)



I componenti necessari per la realizzazione del tubo luminoso a LED multicolor descritto in questa pagina, sono facilmente reperibili in commercio nei negozi e/o su internet e sono i seguenti:

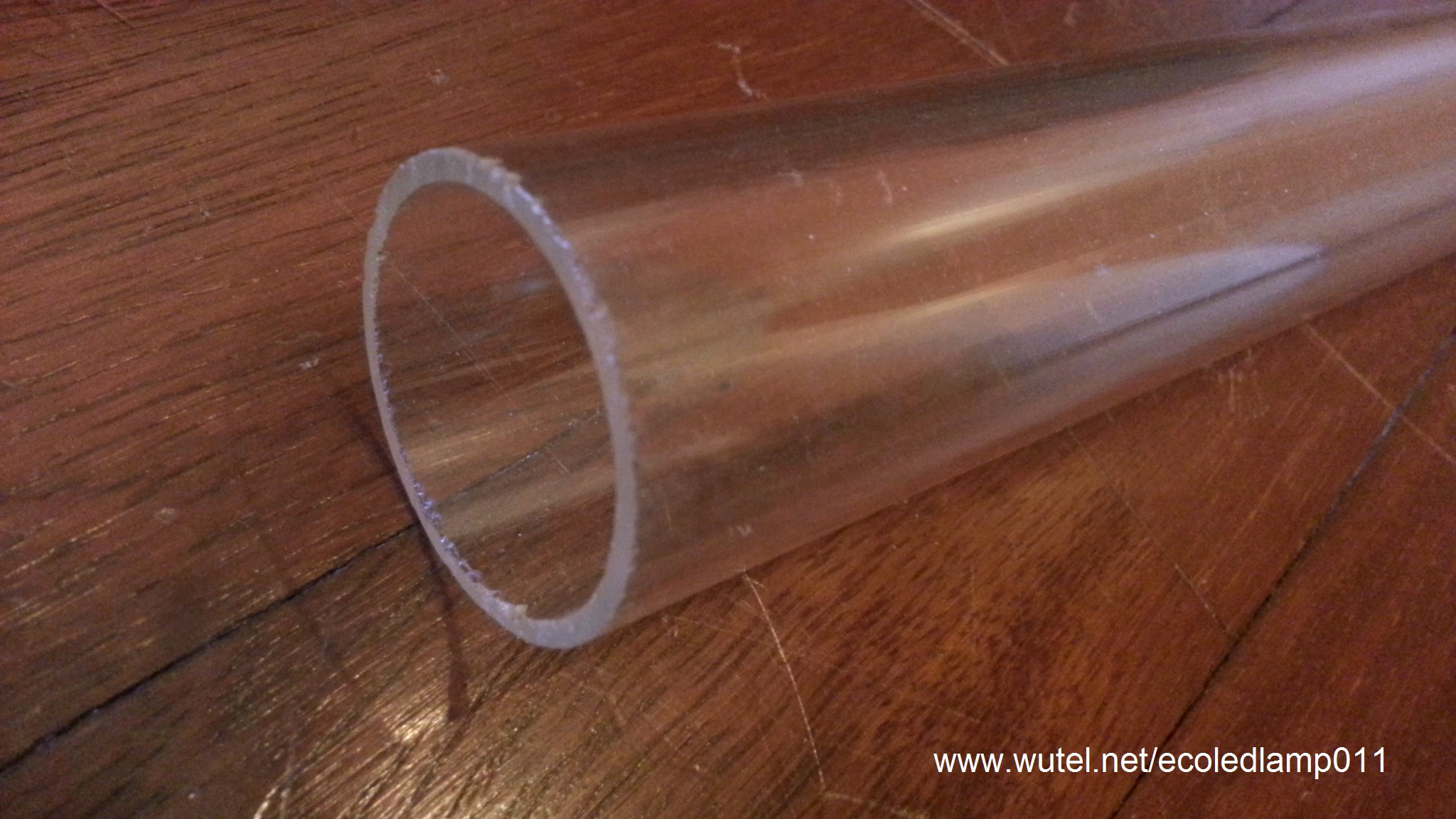

   1) Uno spezzone di tubo in plastica trasparente (es. plexiglass o policarbonato):

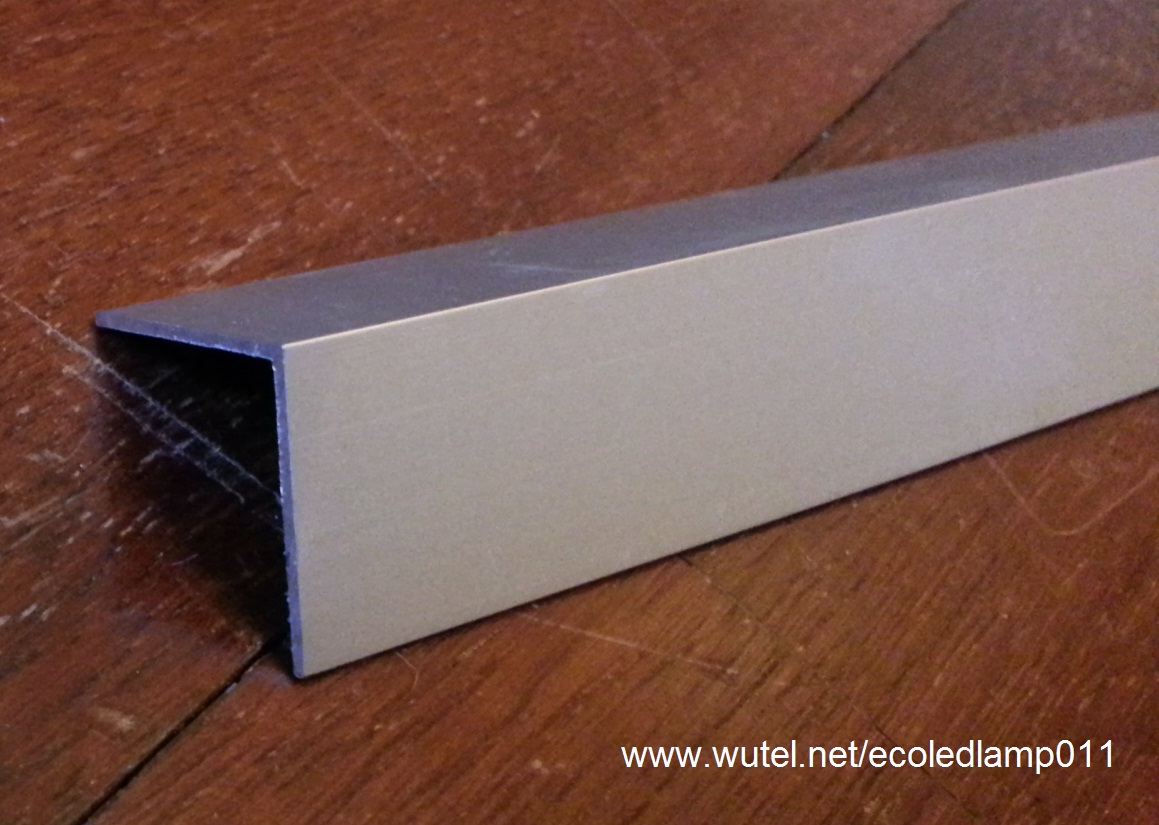

   2) Un profilo angolare in metallo (alluminio):

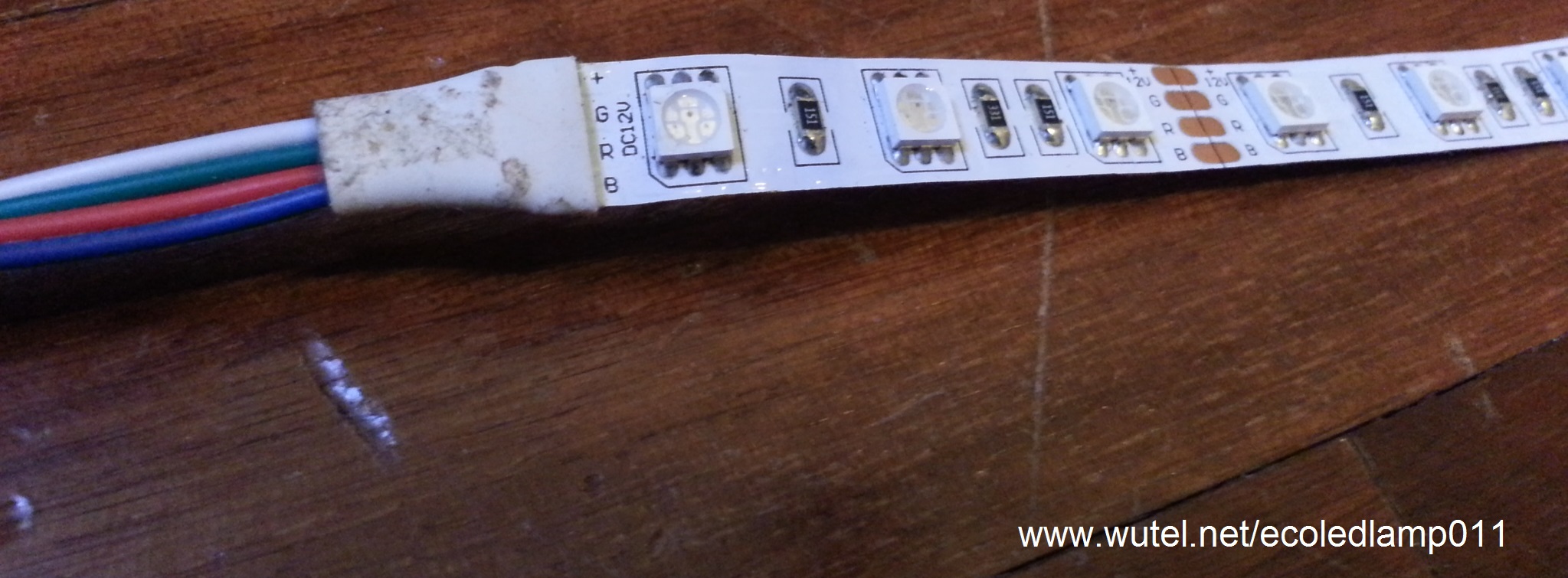

3) Uno spezzone da 2 metri di lunghezza di "strip LED RGB", completo di centralina e telecomando:



4) Un cavetto rosso/nero di sezione 2x0,75mmq. (come quello utilizzato negli impianti hi-fi per il collegamento degli altoparlanti), per portare l'alimentazione 12Vdc alla centralina di controllo della striscia LED RGB:

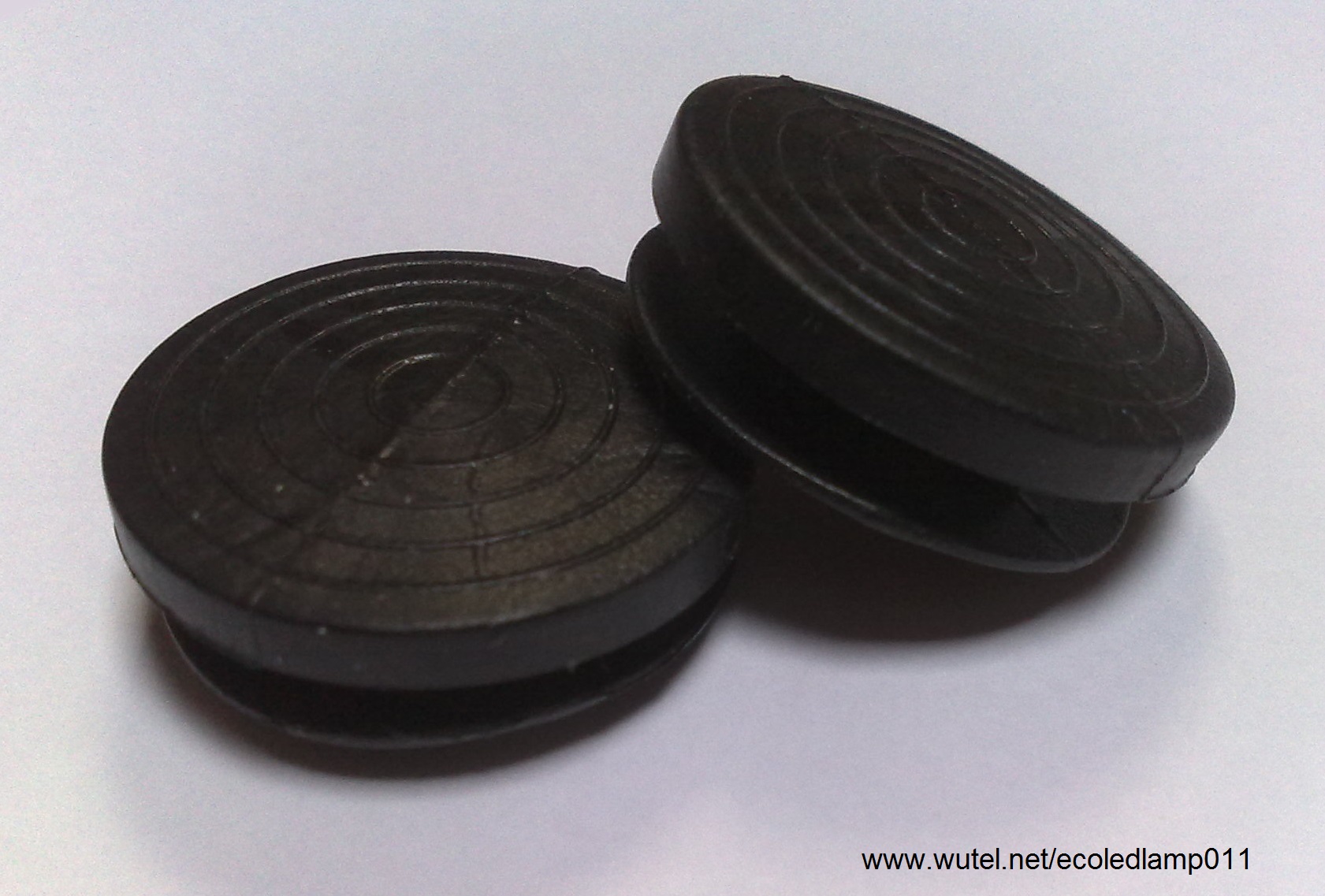

5) Due tappi in plastica (PVC) come quelli utilizzati al fondo di alcune gambe di tavoli/sedie:



____________________________________________________________________________________________________________



Una volta reperiti tutti i suddetti materiali, si può passare alla fase di montaggio del tubo LED RGB nel seguente modo:



Fase 1

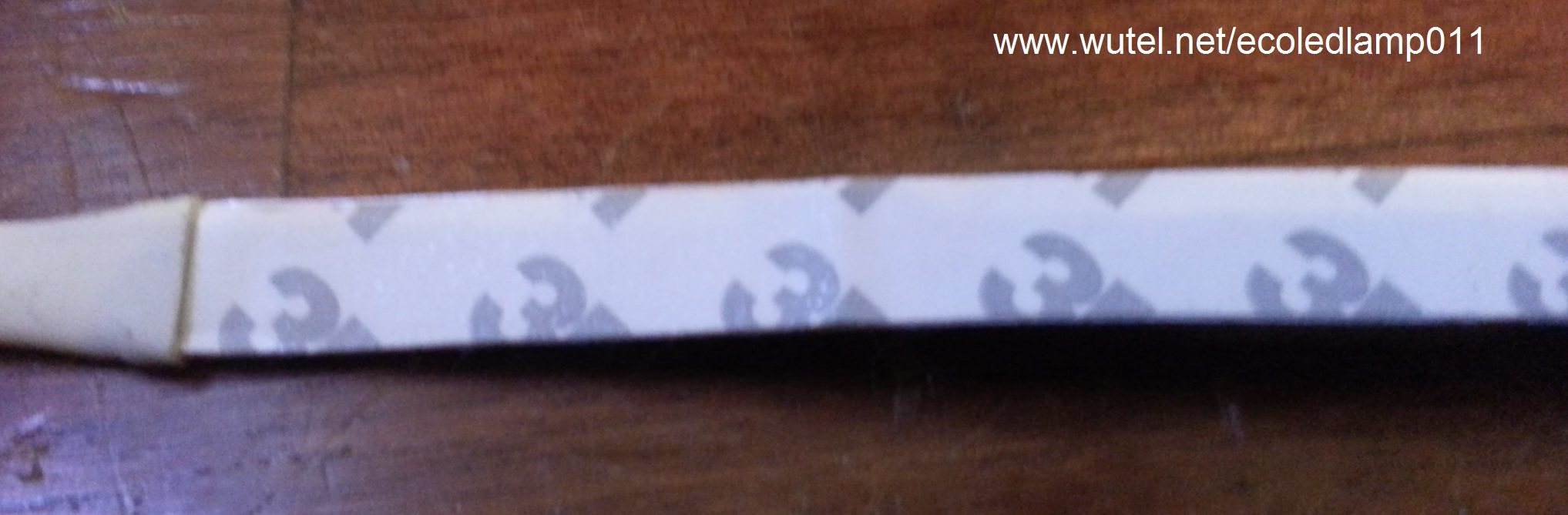

incollare la "strip LED RGB" sul supporto metallico in alluminio tramite il nastro biadesivo già presente nella parte posteriore della strip:

NOTA TECNICA: le "strip LED" funzionano bene anche se applicate su supporti di altro materiale che non sia alluminio (es. plastica, legno, marmo, ferro, ecc.). In questo caso è stata volutamente incollata su un profilo in alluminio in modo da migliorare al massimo la dissipazione del calore, la robustezza e l'estetica della lampada.

_________________________________________________________________________________________________________

Fase 2

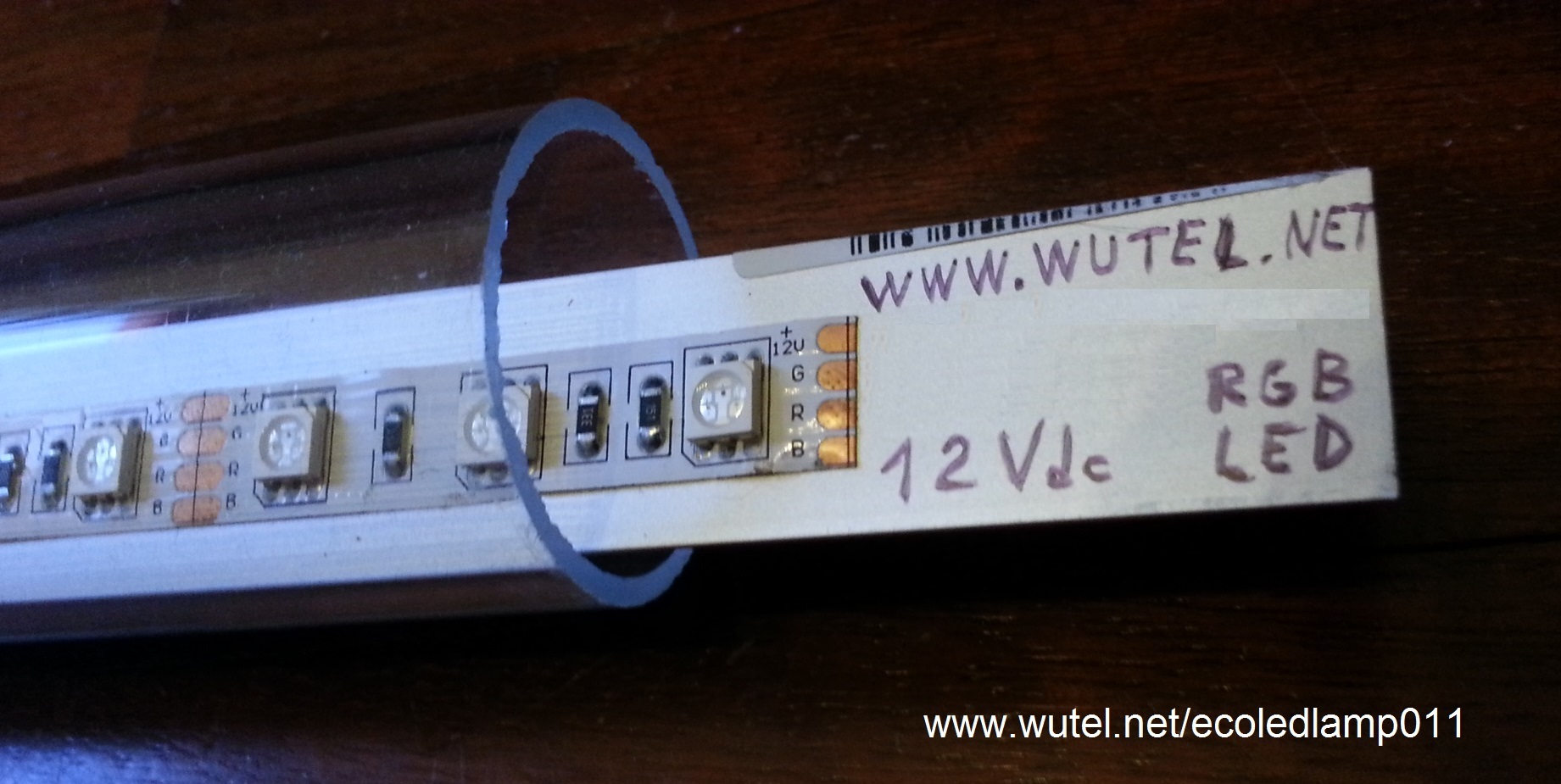

inserire all'interno del tubo in plastica trasparente il profilo in alluminio con la "strip LED RGB" applicata sopra:



__________________________________________________________________________________________________________

Fase 3

tappare il tubo trasparente ad entrambe le estremità con i tappi in PVC, facendo prima un foro al centro di uno dei due tappi in modo da permettere l'uscita del cavo multipolare che collega la "strip LED RGB" alla centralina di controllo:

NOTA TECNICA: i tappi in plastica (di giusto diametro) sono di solito sufficienti a garantire una buona e completa tenuta ermetica/meccanica della struttura della lampada. Se volete comunque una maggiore garanzia di tenuta (nel caso il tubo LED dovesse essere installato all'esterno o in ambienti umidi), basta applicare un leggero strato di silicone sul bordo dei tappi in plastica prima di tappare le estremità del tubo.



Il tubo LED RGB è ultimato !    Pronto per essere tappato, fissato e collegato a 12Volt (corrente continua).

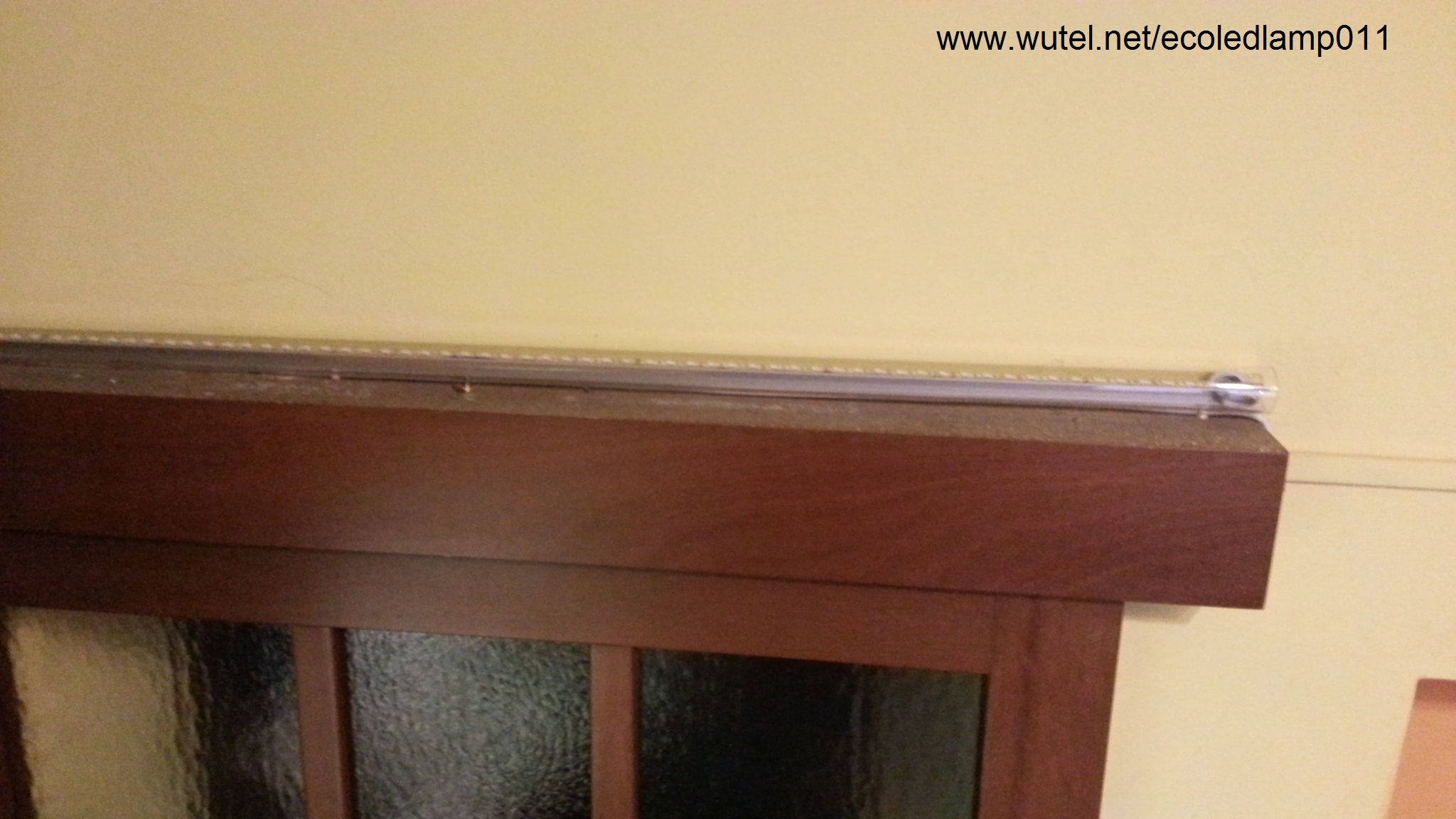

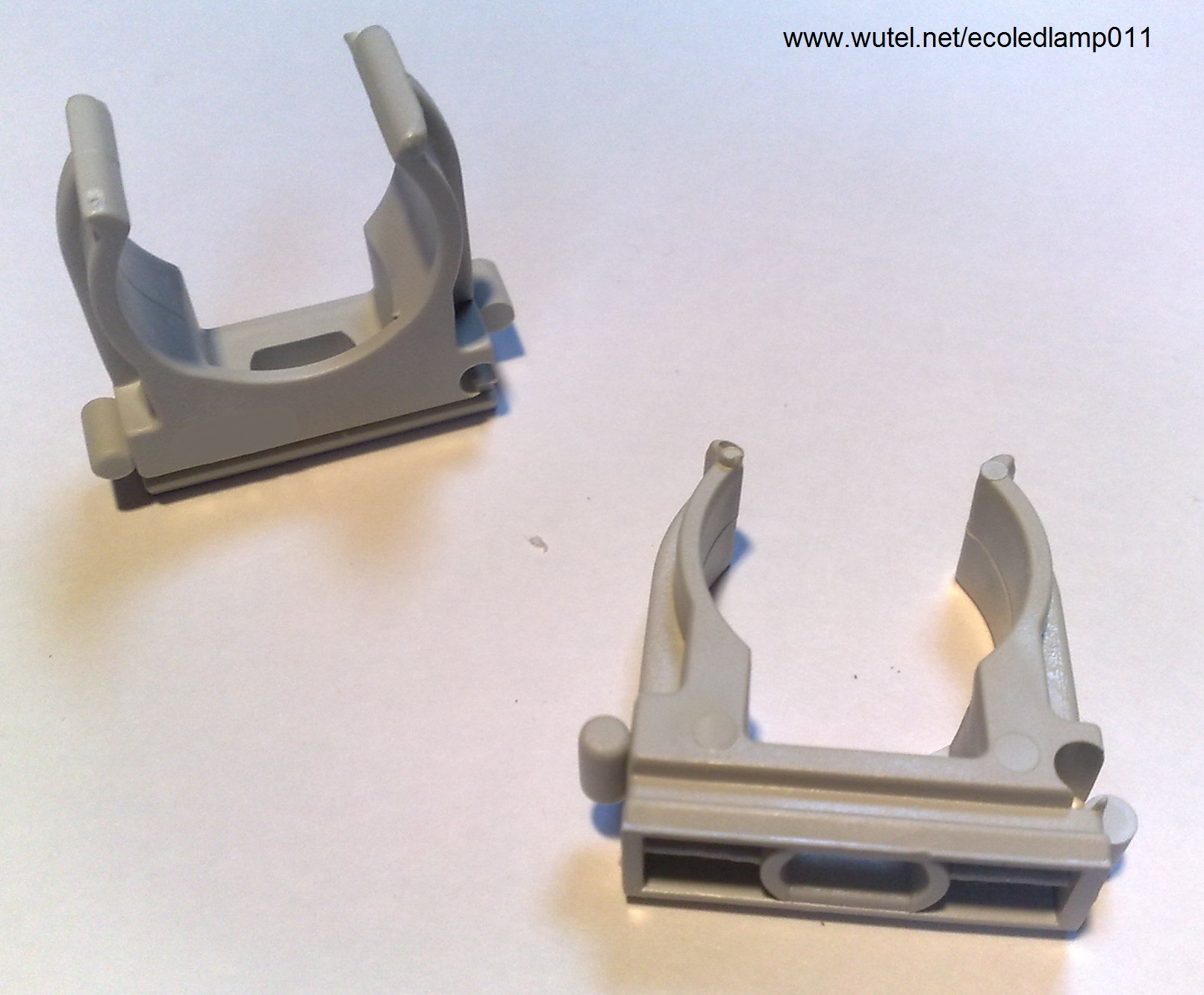

In questo caso per il fissaggio del tubo LED al supporto in legno sopra alla porta scorrevole, sono state utilizzate delle normali staffe in plastica per tubi in PVC per impianti elettrici.

(le staffe in plastica sono eventualmente colorabili a piacere della tinta desiderata, in modo da poterle adattare meglio all'ambiente dove dovranno essere installate)

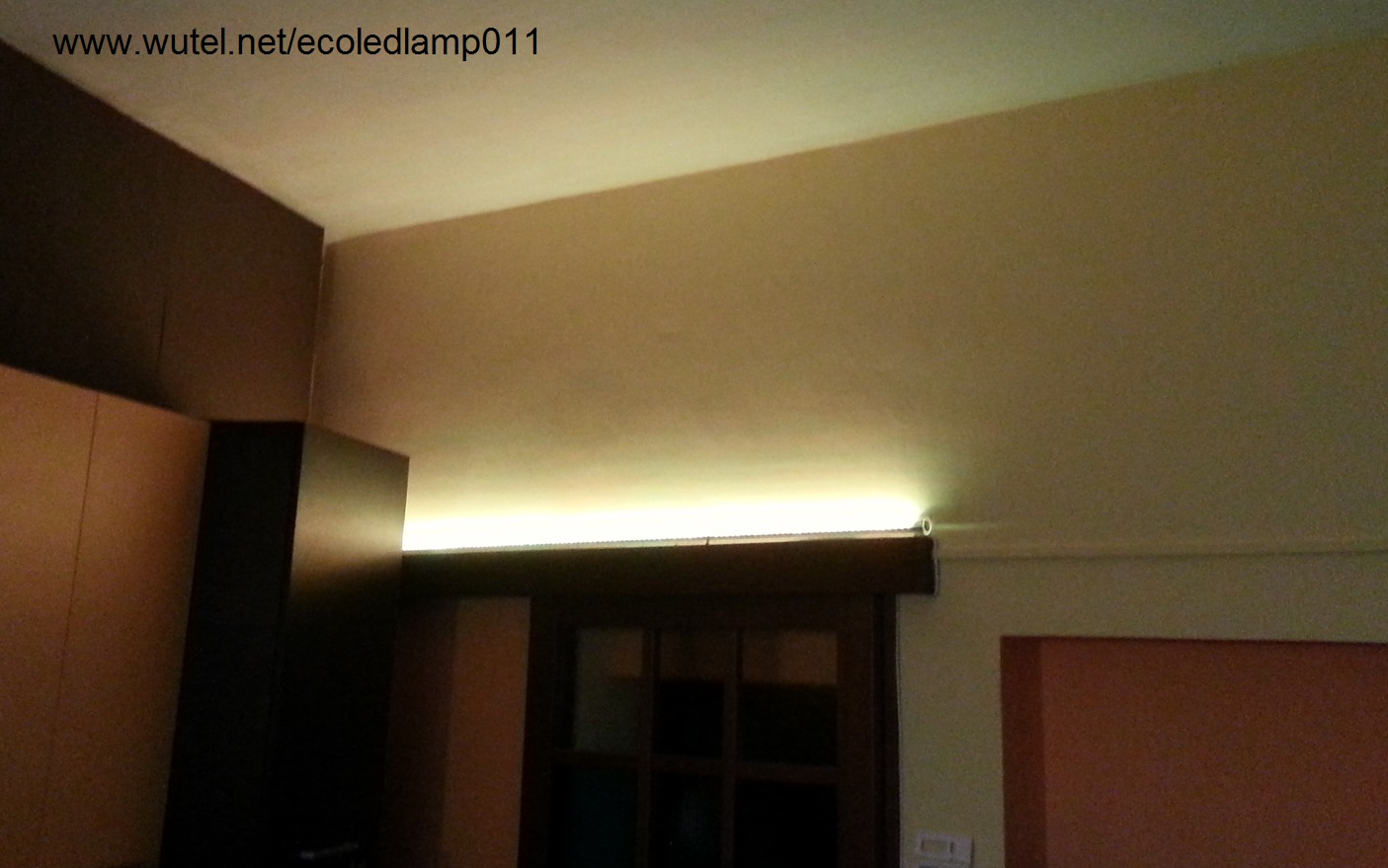

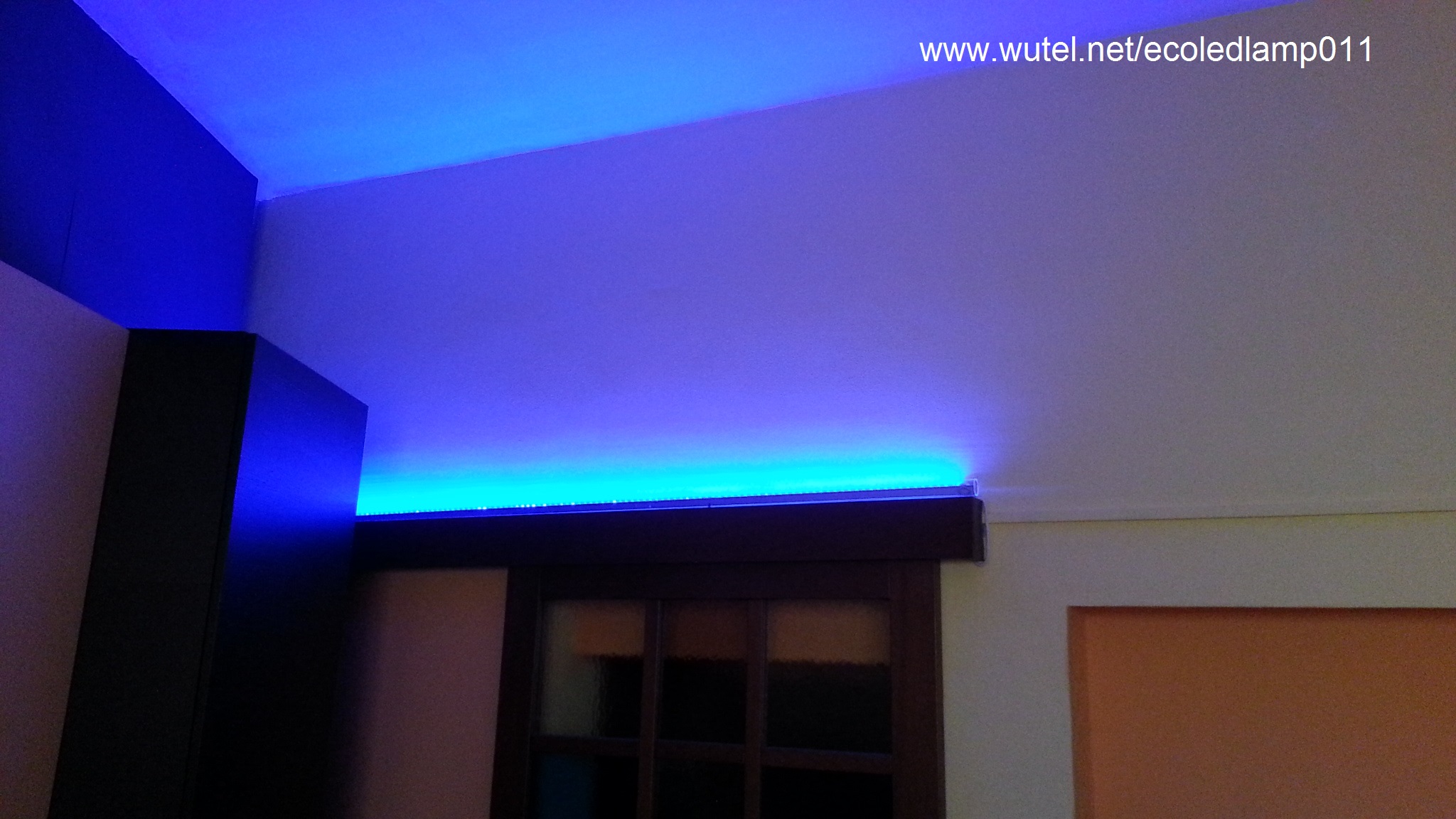

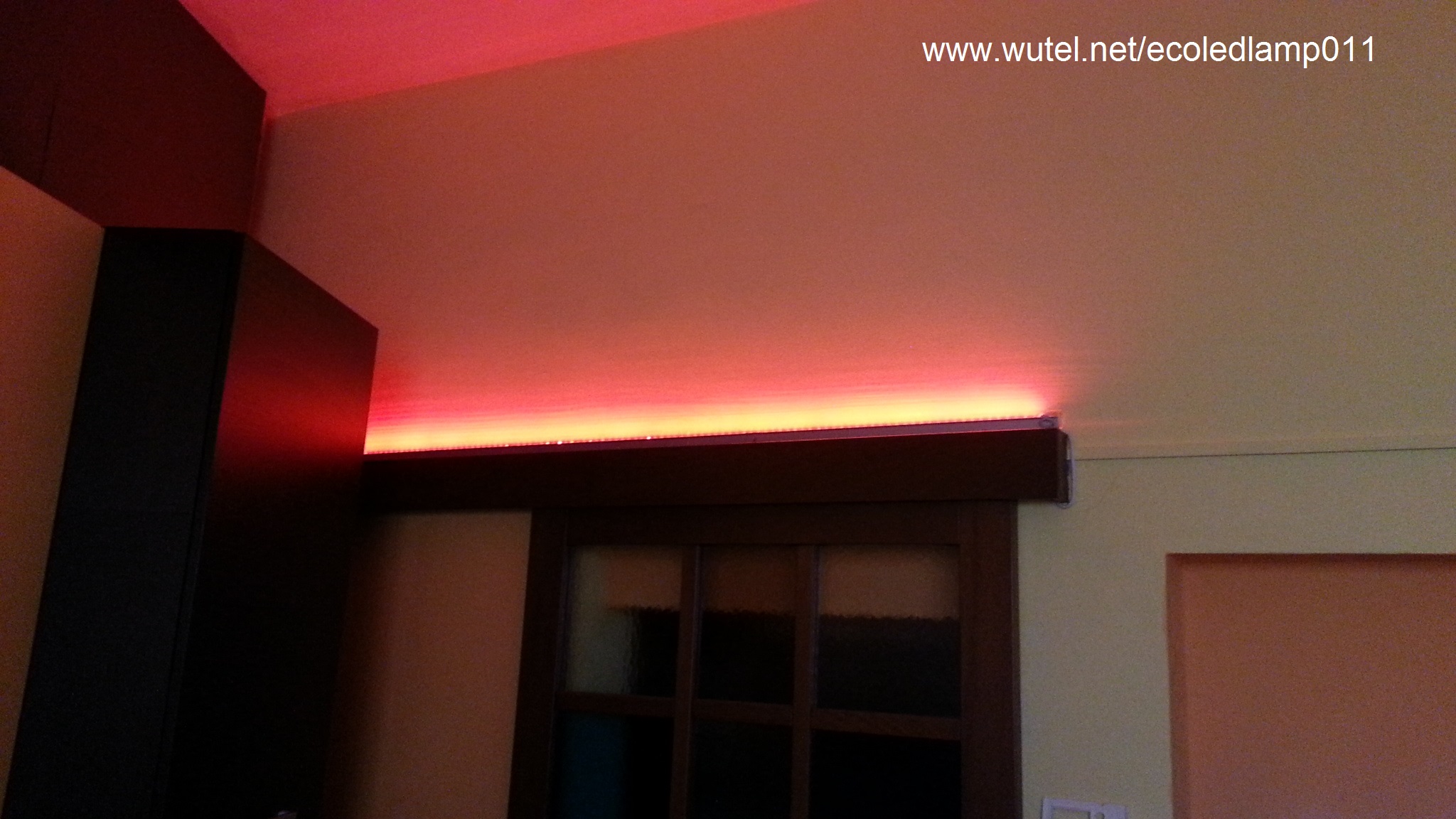

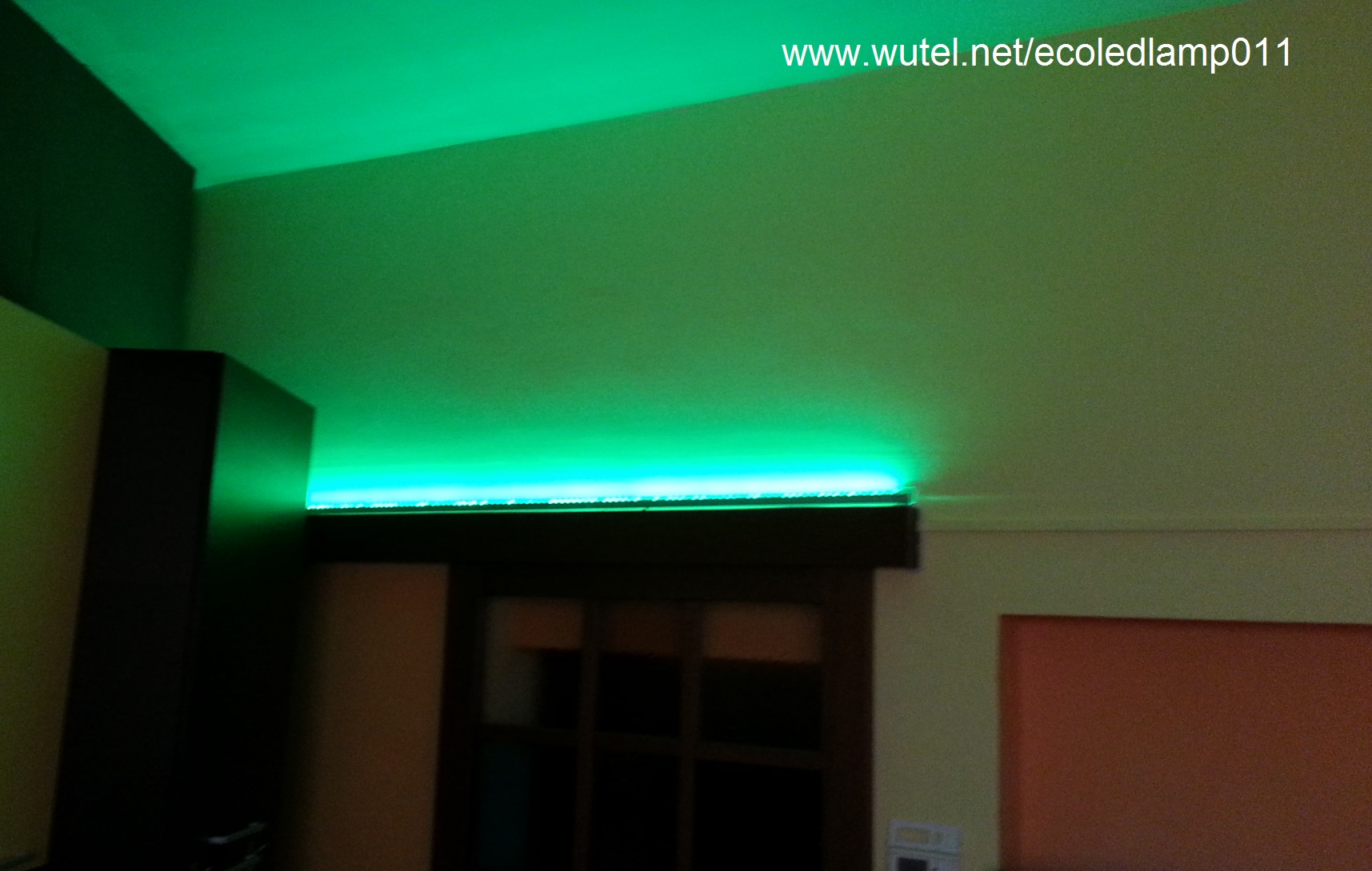

Ed ecco il tubo LED multicolor acceso con alcune delle tonalità di luce colorata/bianca emesse dalla  "strip LED RGB" che, grazie al telecomando in dotazione, permette anche di variare le sfumature di colore, l'intensità luminosa e l'accensione/spegnimento a distanza della lampada:





         (clicca sulle foto per ingrandirle)

_________________________________________________________________________

Con l'utilizzo di "strip LED colorate RGB" è possibile ottenere sia luce bianca per l'illuminazione ambientale che colorata decorativa o terapeutica (cromoterapia).

Il tubo luminoso multicolore realizzato con le "strip LED RGB" descritto in questa pagina, funziona con un'alimentazione a 12Volt (in corrente continua) e può essere collegato direttamente a tutti gli impianti che utilizzano di solito direttamente questa tensione (esempio: impianti fotovoltaici/eolici autonomi a batteria, autoveicoli, camper, roulotte, barche, ecc.). Nel caso volessimo invece utilizzare questi tubi LED con la rete elettrica domestica a 220Volt, occorre collegarli tramite opportuni trasformatori/alimentatori di portata adeguata al consumo del tubo che abbiamo realizzato.



                                       (esempi di alimentatori 220Vac --> 12Vdc da 2 e 5A)

_____________________________________________________________________

Quanto può costare realizzare un tubo LED "fai-da-te" con le "strip LED RGB" all'interno ?

Ovviamente il costo totale è determinato da quanto siamo bravi a scovare delle buone offerte (soprattutto su internet), per l'acquisto dei vari componenti che ci occorrono per la realizzazione del tubo LED.

In linea di massima i costi sono circa i seguenti:

- tubo in plexiglass trasparente diametro 25/35mm   5/6 euro al metro;

- profilo angolare in alluminio satinato a "L"  4/5 euro al metro;

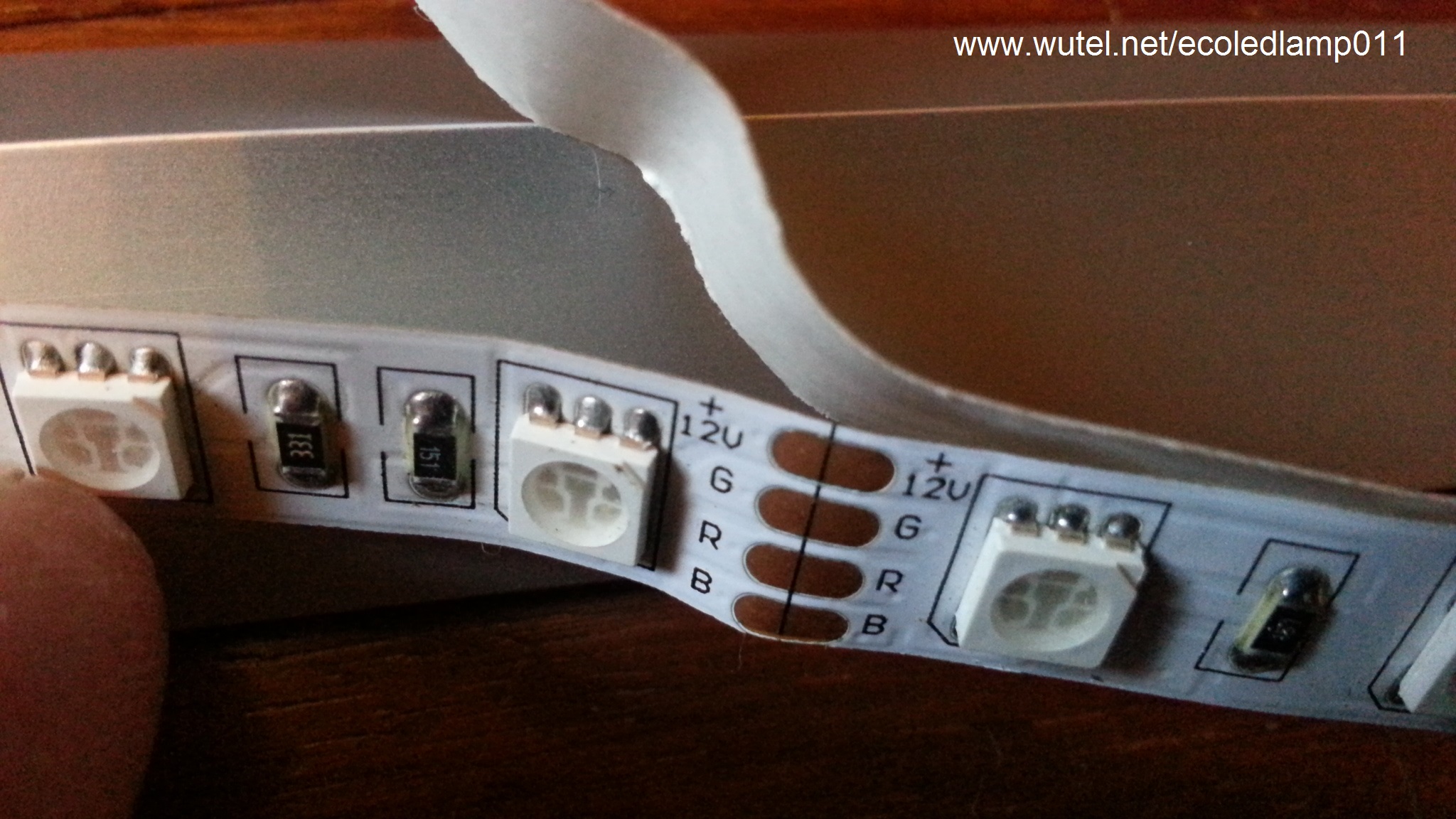

- "strip LED RGB" (da 700 lumen/metro), 10/15 euro a bobina (la bobina contiene 5 metri di strip LED che è tagliabile a nostro piacimento ogni 3 LED, con inclusa nella confezione un controller RGB e un telecomando);

- tappi in plastica, 20/30 centesimi di euro (cad.);

- cavetto elettrico da 0,75mmq, 20 centesimi di euro al metro;

- alimentatore 220Vac-->12Vdc (soltanto nel caso il tubo LED dovesse essere alimentato dalla rete elettrica domestica a 220Volt), 7/8 euro (per alimentatori da 2/3Ampere di portata).



E i consumi ?

Il tubo LED descritto in questa pagina è lungo 2 metri, per un totale di 120 LED.

Il consumo a 12Volt è al massimo di 14 Watt/metro (il consumo può però variare in base al colore selezionato sul telecomando).

Dal punto di vista dell'efficienza luminosa, il flusso luminoso emesso da questa "strip LED RGB" è di circa 700 lumen/metro.



Ma quali sono i vantaggi di realizzare un tubo LED autocostruito ?

1) consumi elettrici ridotti;

2) durata (50.000 ore circa di accensione);

3) RIPARABILITA' (il tubo LED autocostruito può essere riparato velocemente e con semplicità a costi ridottissimi, sostituendo soltanto il settore di LED eventualmente non più funzionanti);

4) massima personalizzazione (il tubo LED "fai-da-te" può essere costruito della lunghezza e del diametro voluto;

5) costo (il tubo LED autocostruito si ripaga sicuramente nel tempo, essendo a basso consumo elettrico e completamente riparabile in tutte le sue parti);

6) flessibilità d'utilizzo (un tubo LED fatto da noi può contenere al suo interno tutti i tipi di luce che desideriamo, sia per l'illuminazione diretta degli ambienti che per scopi decorativi o terapeutici. All'interno dello stesso tubo possono infatti essere applicate singolarmente o miste strisce LED di diverse tonalità di luce bianca, oppure colorate).

7) sicurezza elettrica (il circuito delle "strip" ed i LED funzionano a bassa tensione 12Volt);

8) riciclabilità (alla fine della sua lunghissima vita, il tubo LED autocostruito può essere facilmente disassemblato ed inviato alla raccolta differenziata per ciascuno dei suoi componenti);

9) privo di emissioni elettromagnetiche (quando una lampada funziona in corrente continua, NON emette alcuna emissione elettromagnetica di rilevante intensità come invece avviene per tutte quelle dove l'alimentatore a 220Volt in corrente alternata è posizionato all'interno della lampada stessa. Questo permette quindi, se alimentiamo il nostro tubo LED direttamente a 12Vdc, oppure tramite un alimentatore a 220V che però sarà opportunamente posizionato a distanza e quindi fuori dalla portata di emissione elettromagnetica, di non avere nelle vicinanze del nostro corpo una fonte di "inquinamento elettromagnetico";

10) soddisfazione (l'aver realizzato noi personalmente qualcosa di "fatto in casa a mano", come meglio abbiamo desiderato e voluto secondo i nostri gusti ed esigenze, non può che far bene allo spirito ed alla mente :-)  , anche nell'idea di aver comunque contribuito un po' alla riduzione dei consumi ed alla volontà di dare una mano all'ambiente).

_____________________________________________________________________________________________________

Altre applicazioni d'uso:

i "tubi LED" autocostruiti possono ad esempio essere utilizzati per i seguenti scopi:

- in casa per l'illuminazione di camere/locali vari, piani di lavoro (sottopensili cucina), specchiere (bagno), tavoli, quadri, mobili, ecc.;

- al lavoro per l'illuminazione degli uffici, dei tavoli da lavoro, delle macchine utensili, dei corridoi, ecc.;

- nei negozi per l'illuminazione di vetrine, scaffali, insegne, espositori, ecc;

- all'esterno per l'illuminazione di giardini, orti, tettoie, gazebi, terrazzi, balconi, ingressi, casette per attrezzi, box, piante, elementi architettonici da valorizzare, immagini votive, vialetti, ecc.;

- nelle fiere/mercati per l'illuminazione dei banchetti/stand, cartelloni informativi, espositori, ecc. ;

- per l'illuminazione serale/notturna di camper, roulotte, tende da campeggio, barche, bivacchi, rifugi;

- per avere una fonte di luce extra negli abitacoli di auto/camion/veicoli in genere;

- per l'illuminazione ambientale d'emergenza e/o per scopi di Protezione Civile.

Tutti gli esempi d'illuminazione sopra elencati, sono anche eventualmente applicabili utilizzando come alimentazione elettrica dei "tubi LED" dei piccoli impianti fotovoltaici autonomi a batteria.





Per altri esempi (con foto e descrizioni) di lampade a LED realizzate "fai-da-te",

vedi i seguenti link:



http://www.wutel.net/ledtube

http://www.wutel.net/ecolamp

http://www.wutel.net/schede





__________________________________________________________________________________________________________

     NOTA informativa sui LED:

I LED sono ormai un fondamentale sostituto delle lampadine tradizionali ad incandescenza/alogene o di quelle fluorescenti "a basso consumo". Sono adattabili alla maggior parte dei sistemi d'illuminazione esistenti, con consumi elettrici decisamente inferiori a parità d'intensità e gradazione cromatica emessa dalle altre fonti luminose.
