OMBRELLONE SOLARE FOTOVOLTAICO CON CENTRALINA CREATIVA IN LEGNO
http://www.wutel.net/ombrellonesolare
___________________________________________________
Ecco un'altra idea creativa degli amici del laboratorio artistico creativo "CRELAB", per la realizzazione di questo ombrellone multifunzione ad energia solare fotovoltaica, anche con l'utilizzo di materiali naturali e di recupero.
Questo ombrellone fotovoltaico è stato principalmente ideato per poter permettere la ricarica ad energia solare dei telefoni cellulari e di altre piccole apparecchiature elettroniche, nonché per il funzionamento di una lampadina LED per l'illuminazione notturna nell'area sotto l'ombrellone.
Per la realizzazione sono stati utilizzati i seguenti componenti:

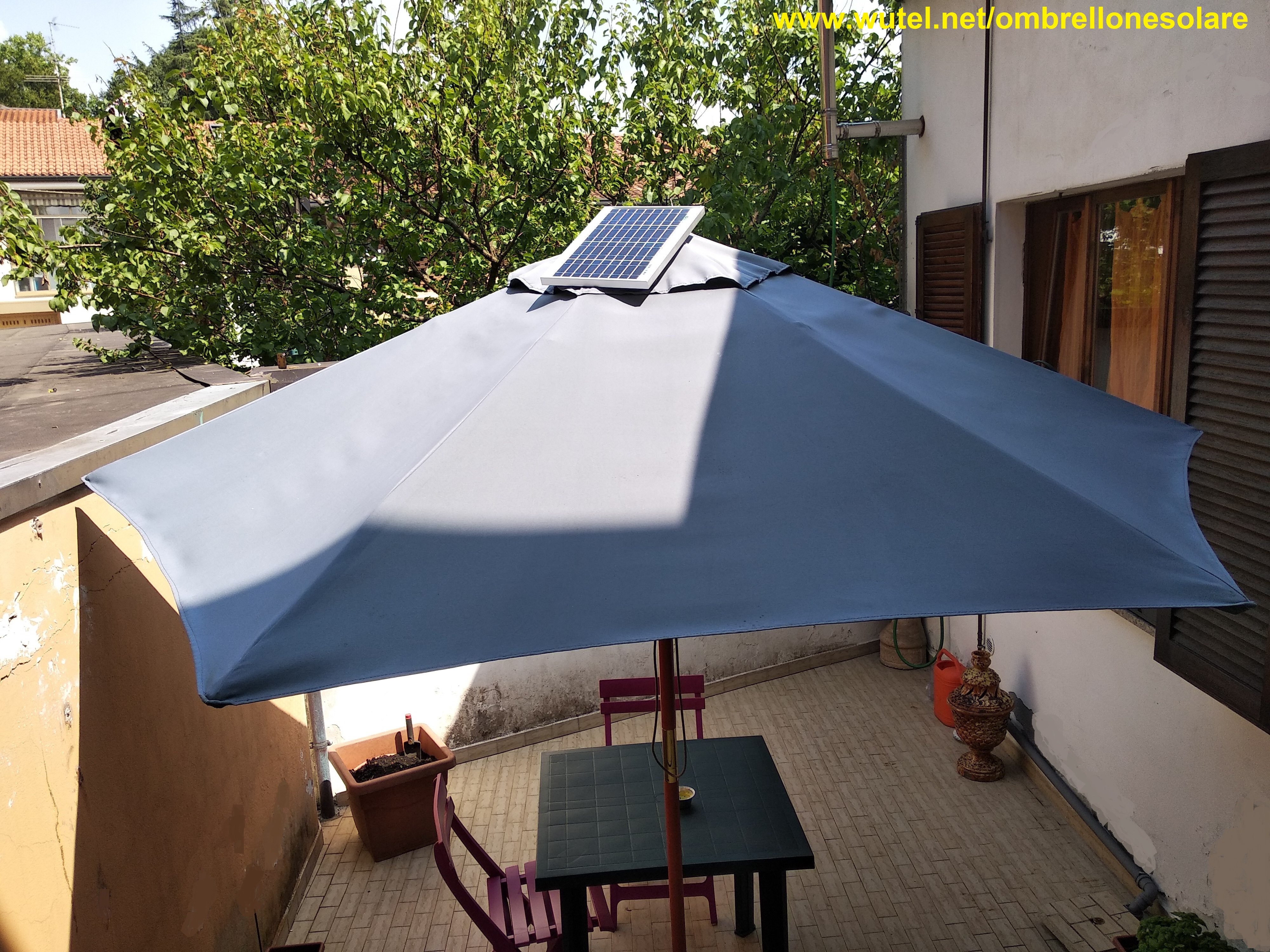

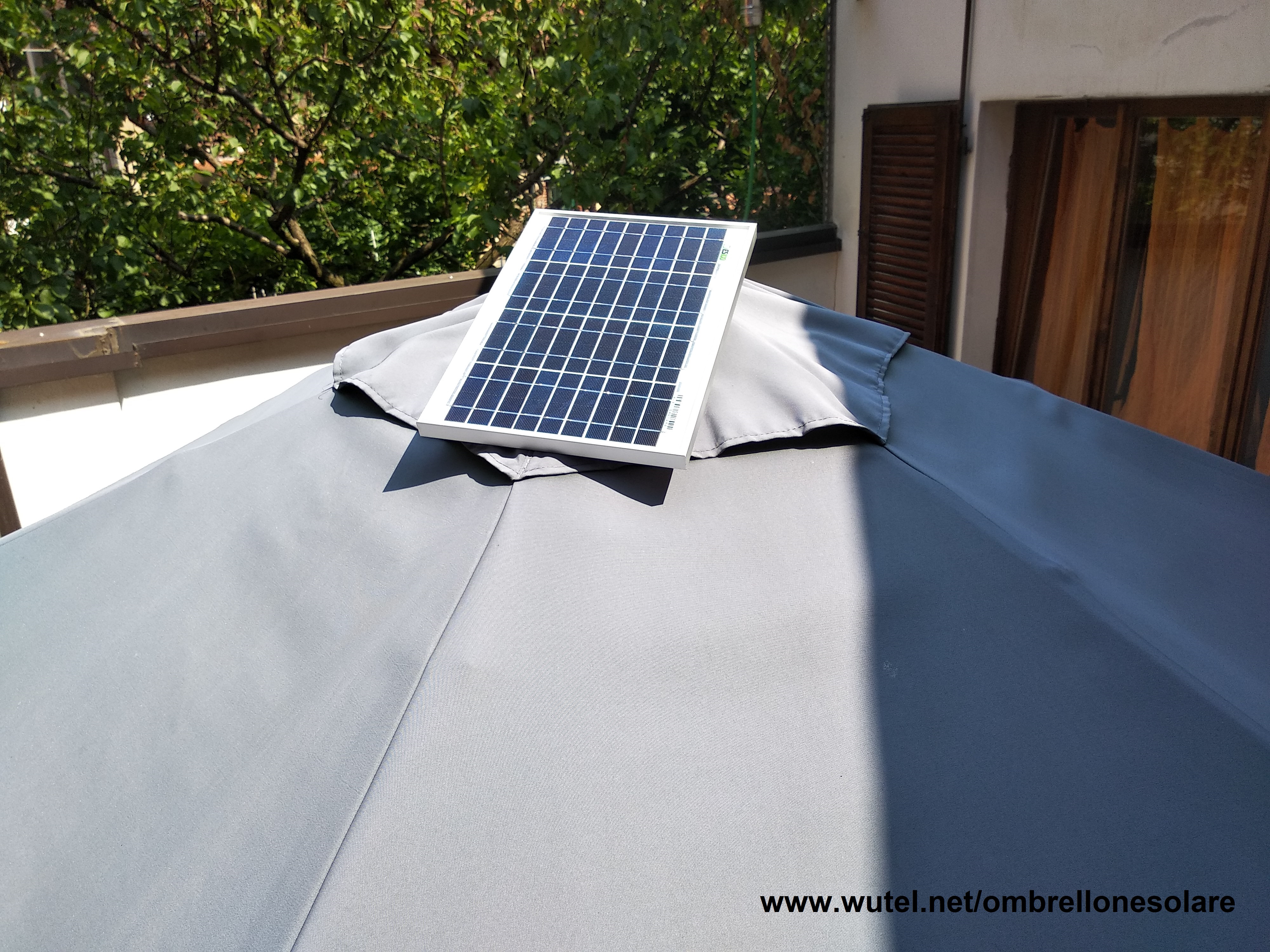

- un piccolo pannello fotovoltaico:
(in questo caso è stato utilizzato un pannello fotovoltaico da 10Watt di potenza, ma è comunque sempre possibile collegare alla centralina fotovoltaica, pannelli solari e batterie di maggiore potenza e capacità, per aumentare la disponibilità di energia e autonomia dell'intero sistema fotovoltaico)

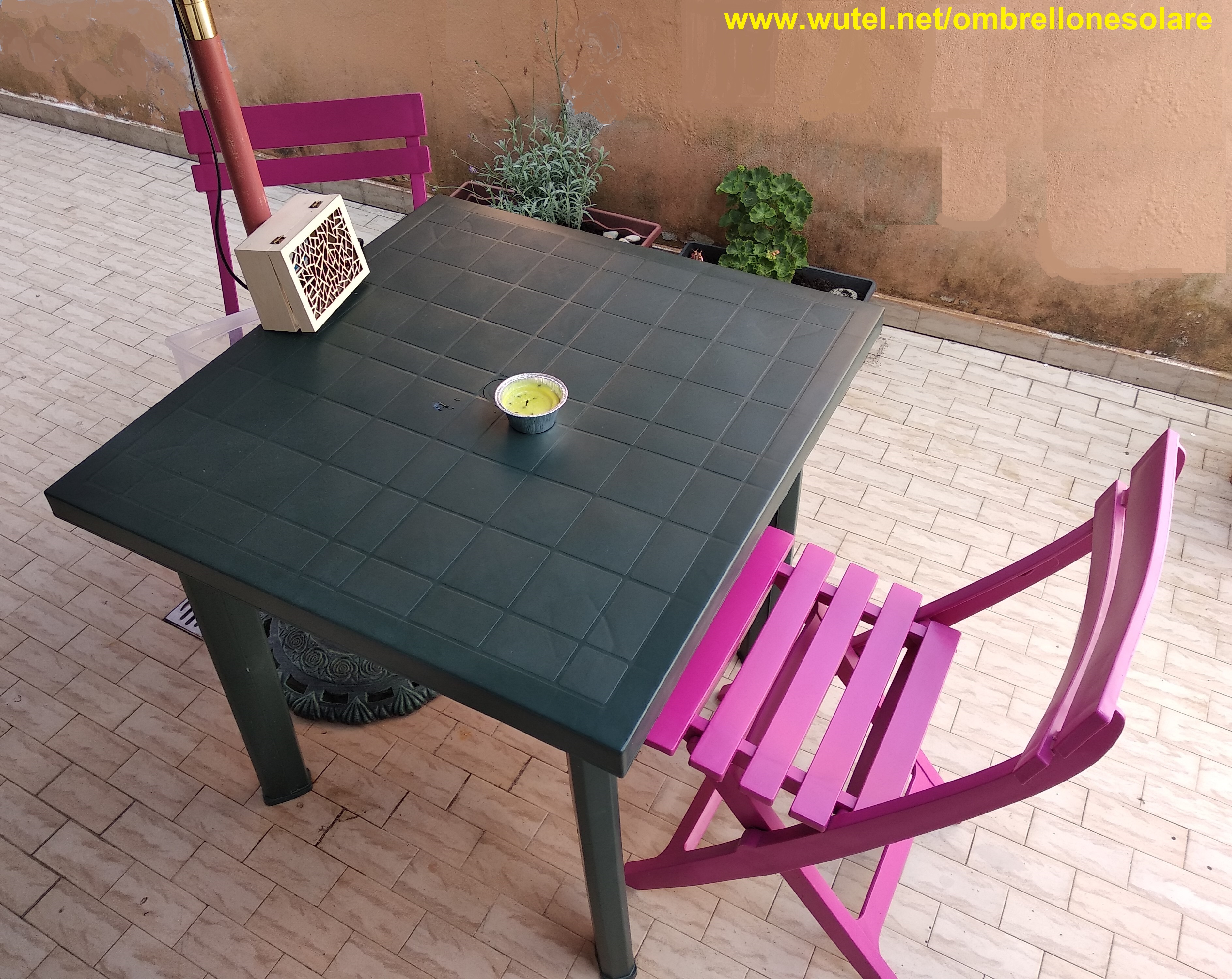

- una centralina elettronica (regolatore di carica), che è stata inserita all'interno di una scatolina di legno con coperchio apribile.

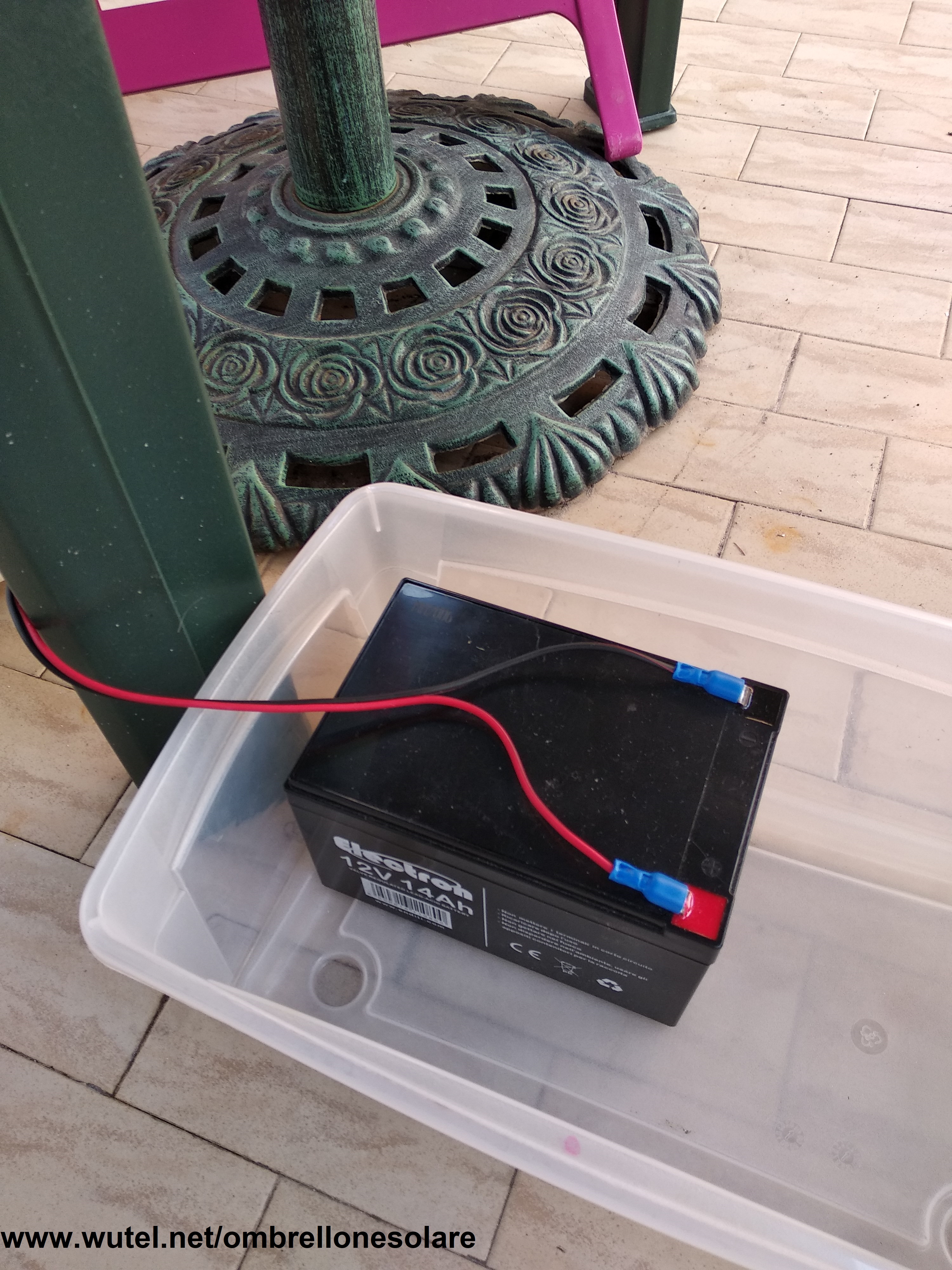

- una piccola batteria ricaricabile a 12Volt, di capacità 14Ah, che, collegata alla centralina elettronica, verrà ricaricata a energia solare, per poi poter disporre dell'energia accumulata per quando non c'è il sole:

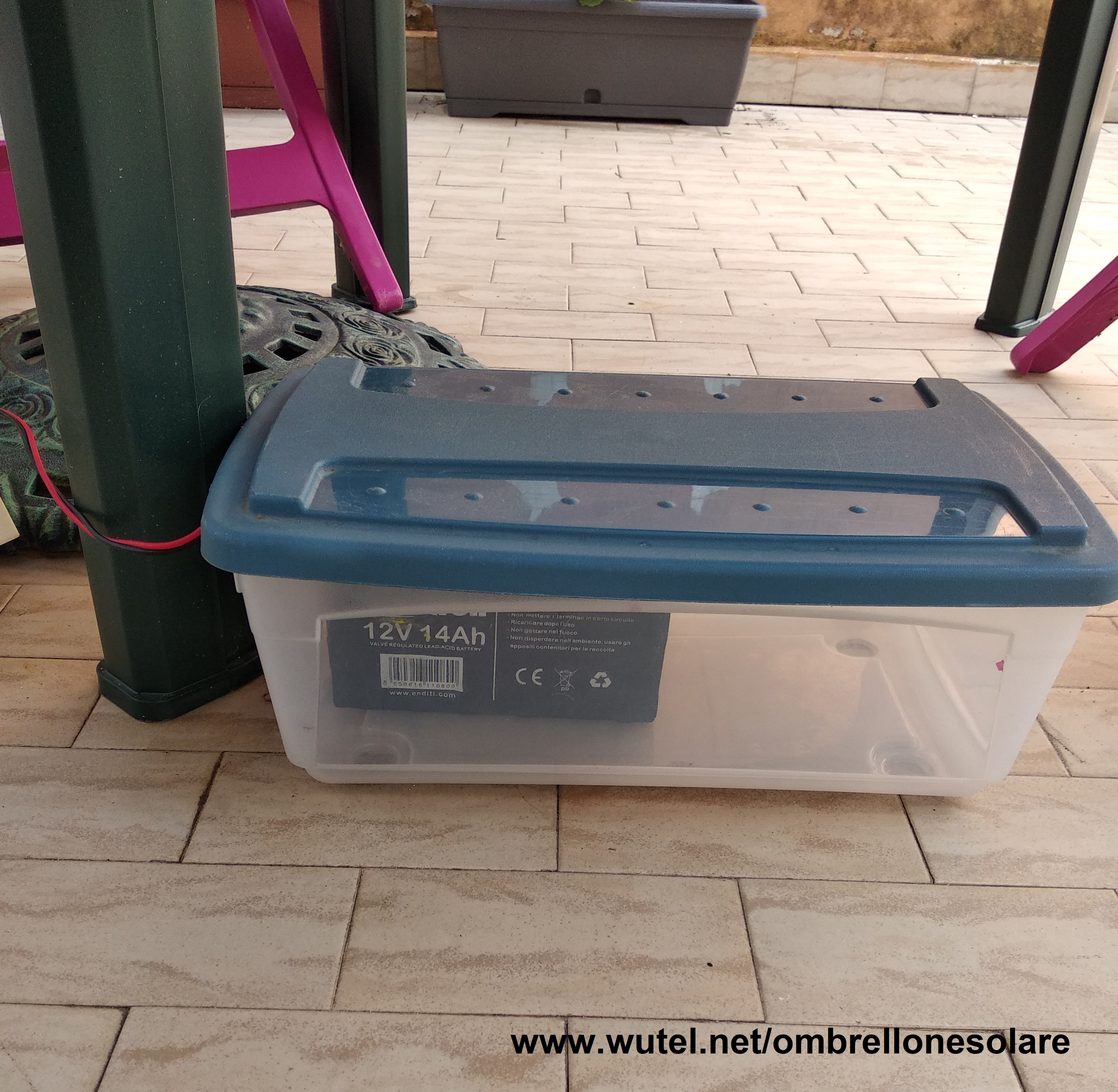

La batteria ricaricabile, è stata posizionata all'interno di un contenitore di recupero in plastica con coperchio di chiusura.
Per rendere facilmente trasportabile/smontabile l'intero sistema fotovoltaico, sono stati utilizzati cavetti elettrici dotati di connettori a innesto rapido, che si inseriscono/disinseriscono con facilità, senza dover utilizzare alcun attrezzo o utensile.

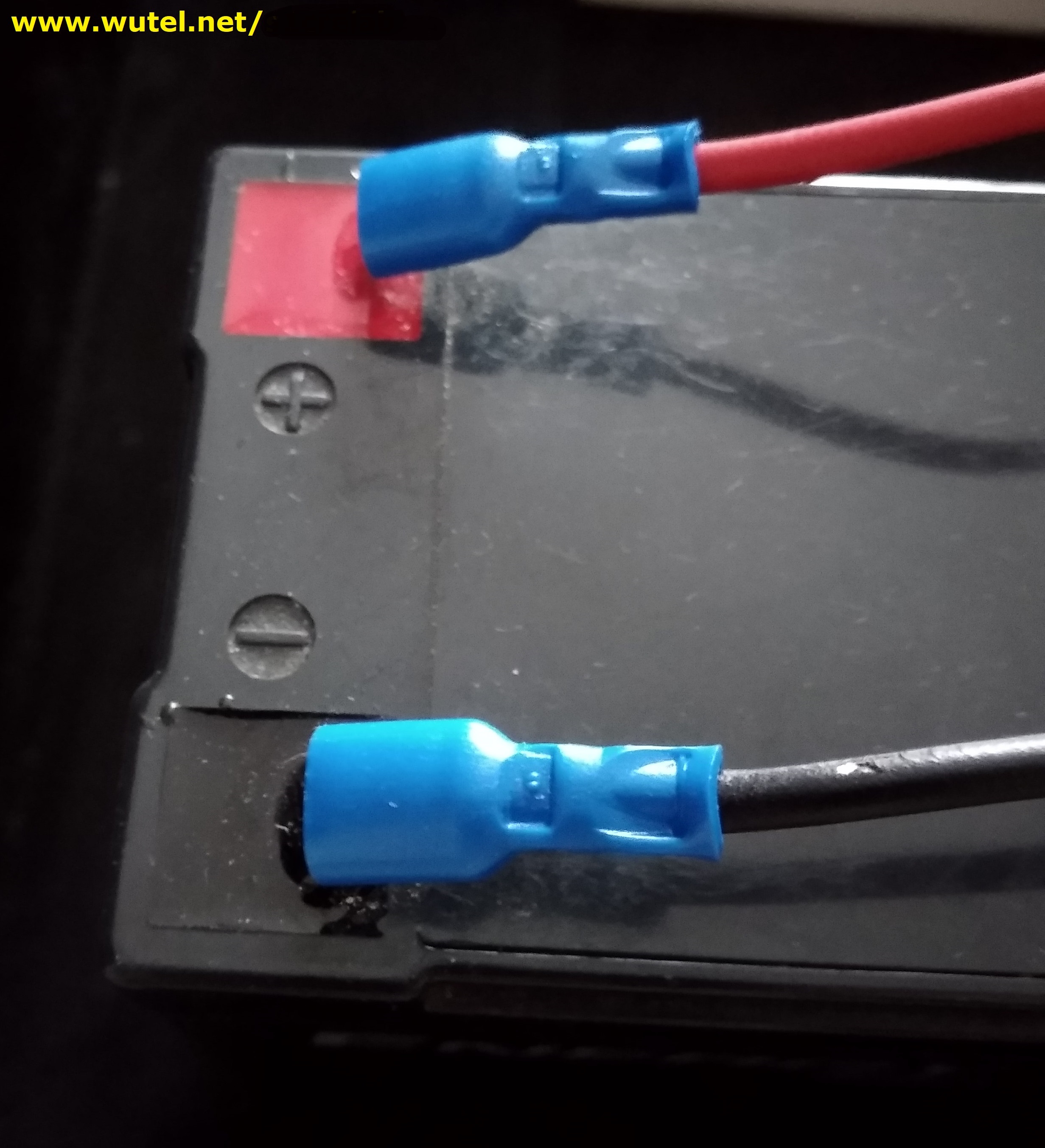

(Connettori a innesto rapido tipo "faston" per il collegamento della batteria)

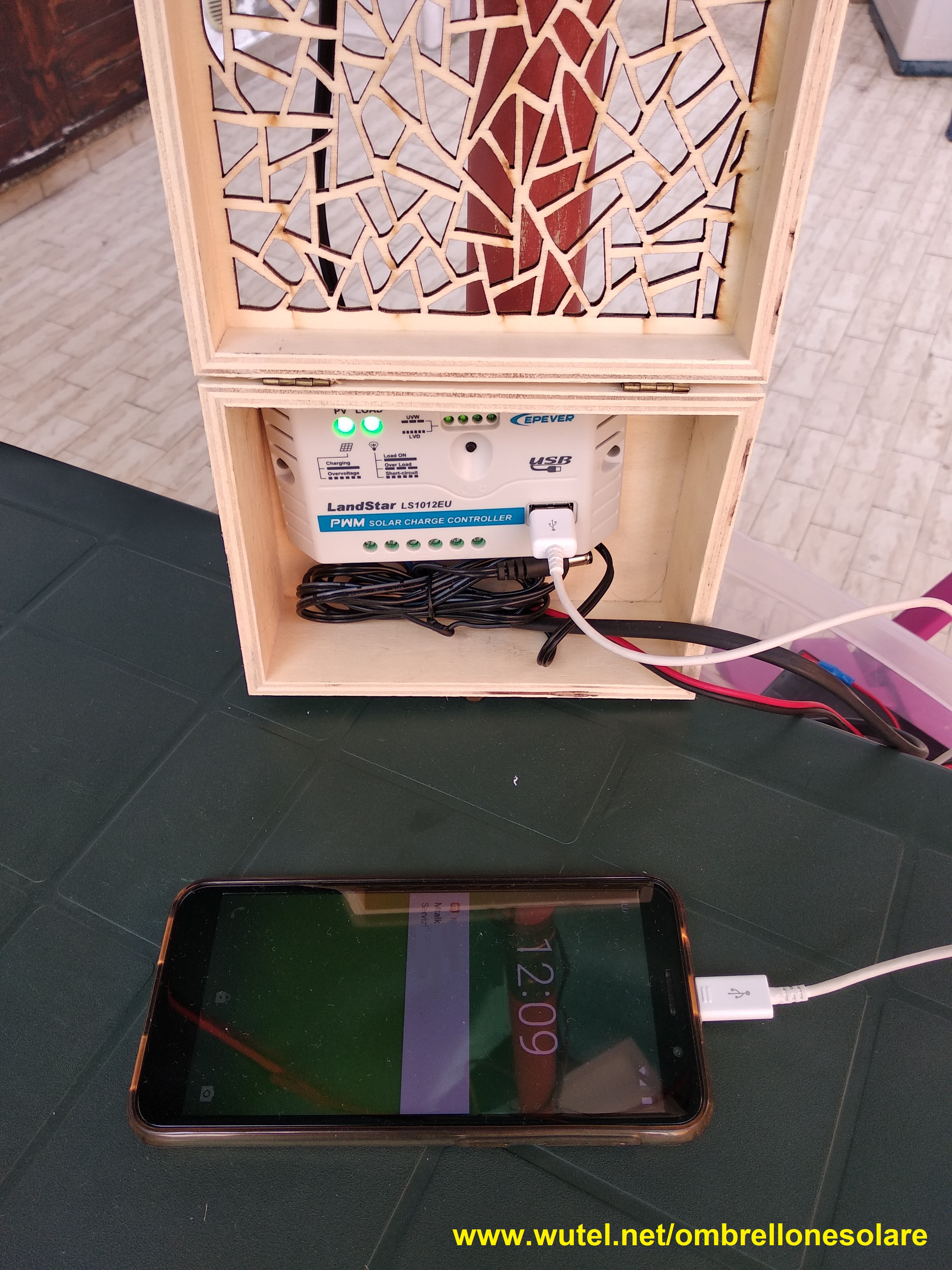

Incorporata nella centralina fotovoltaica (regolatore di carica), è disponibile una presa USB (a 5Volt), in modo da poter ricaricare direttamente le batterie di telefoni cellulari, smartphone, tablet, ed altri dispositivi elettronici, informatici, LED, ecc..

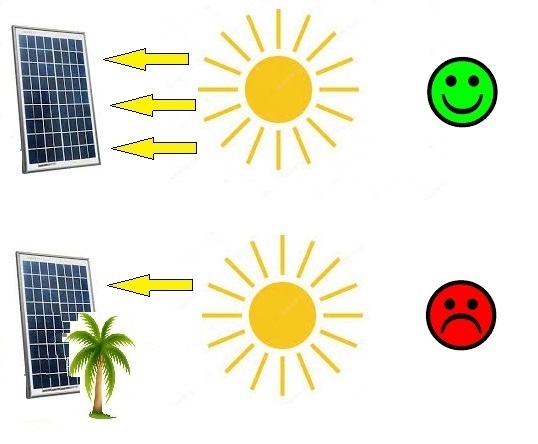

Per il corretto funzionamento del sistema fotovoltaico, è importante ricordare che per poter produrre la massima energia possibile dal sole (e quindi ricaricare bene le batterie), il pannello fotovoltaico deve sempre essere posizionato completamente al sole.
Tutti i pannelli fotovoltaici, per poter funzionare bene e produrre energia, hanno infatti bisogno di essere esposti al sole diretto (senza ombre) su tutta la loro superficie e non soltanto parzialmente o alla semplice luce ambientale, anche se diurna.

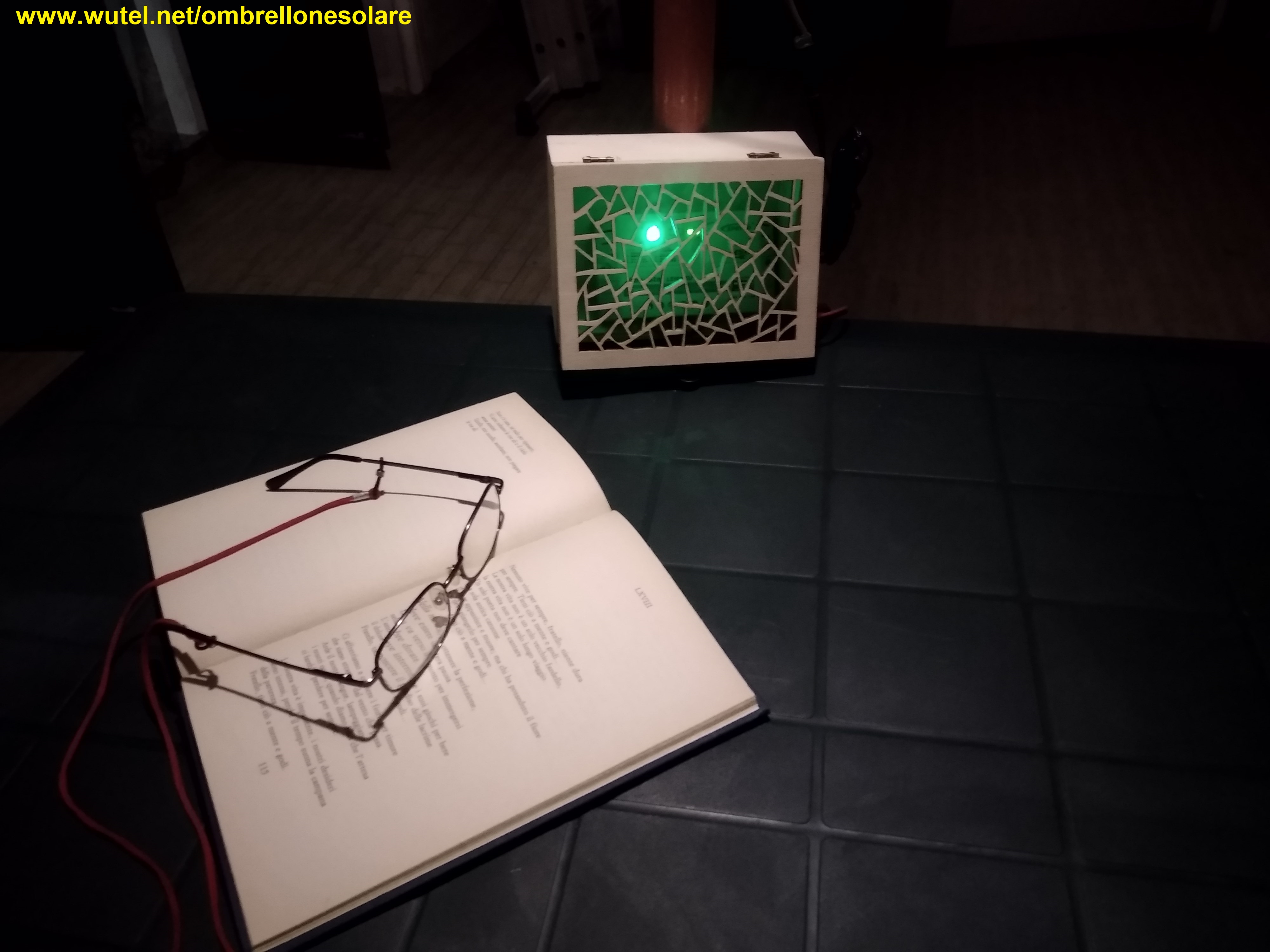

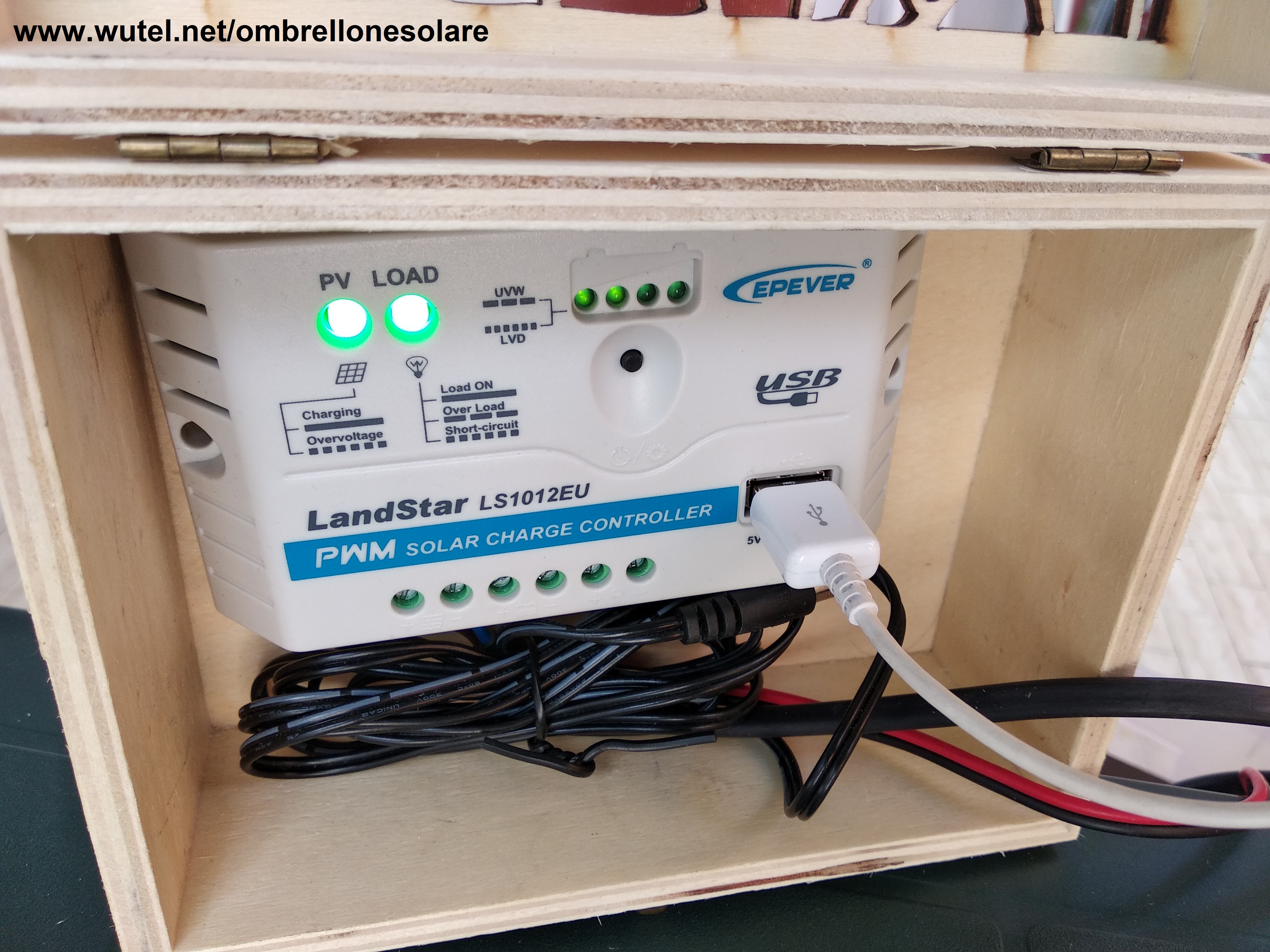

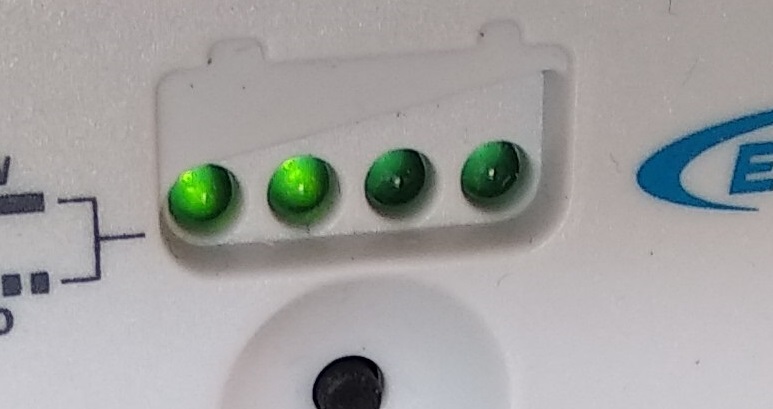

Per controllare lo stato di carica della batteria (e quindi essere sempre informati sulla quantità di energia presente nell'accumulatore), sono disponibili dei led di colore verde, posizionati nella centralina.

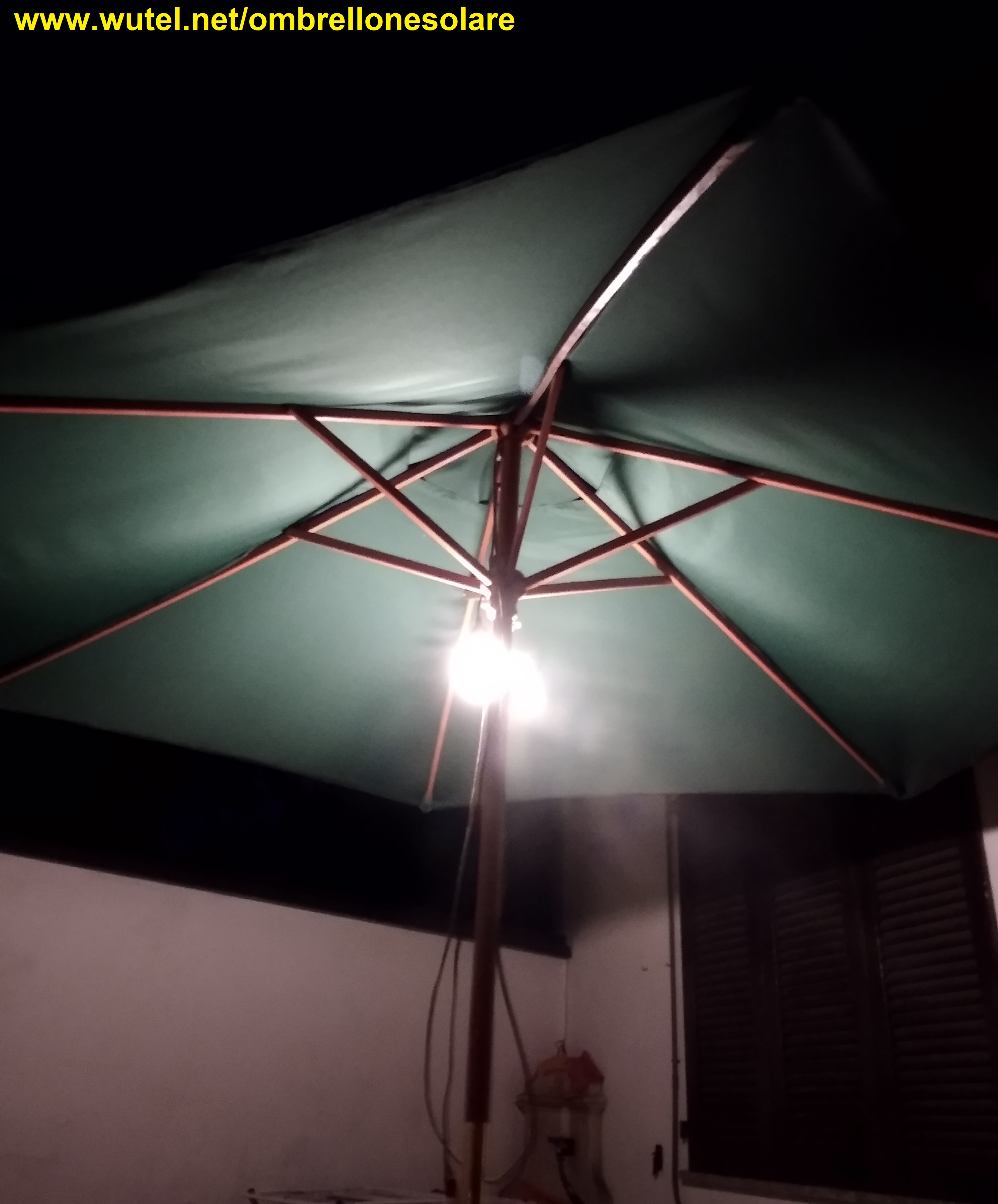

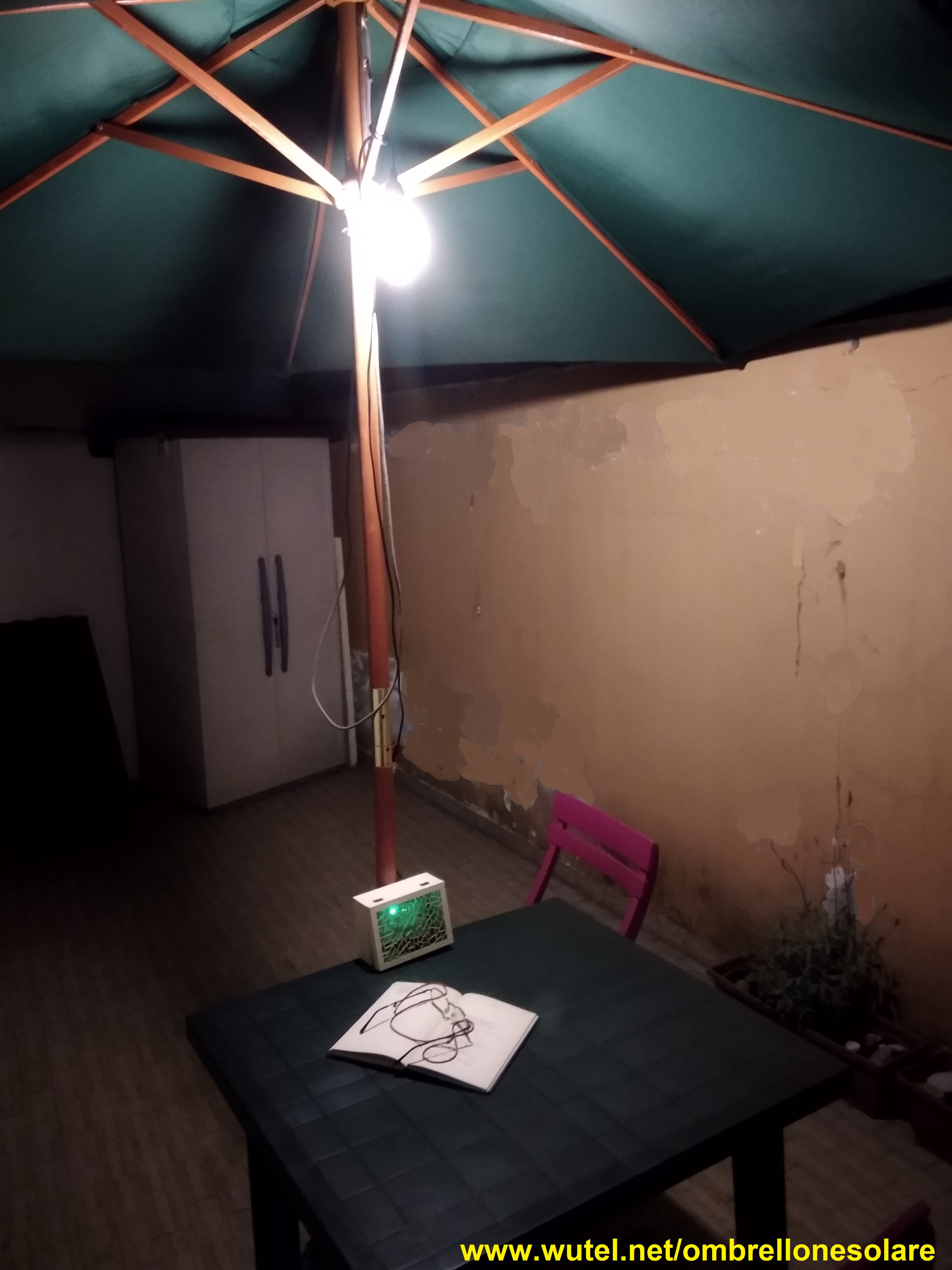

Alla centralina fotovoltaica (regolatore di carica) è stata collegata (tramite un cavetto di prolunga), una lampadina LED per l'illuminazione notturna dell'area sotto l'ombrellone.

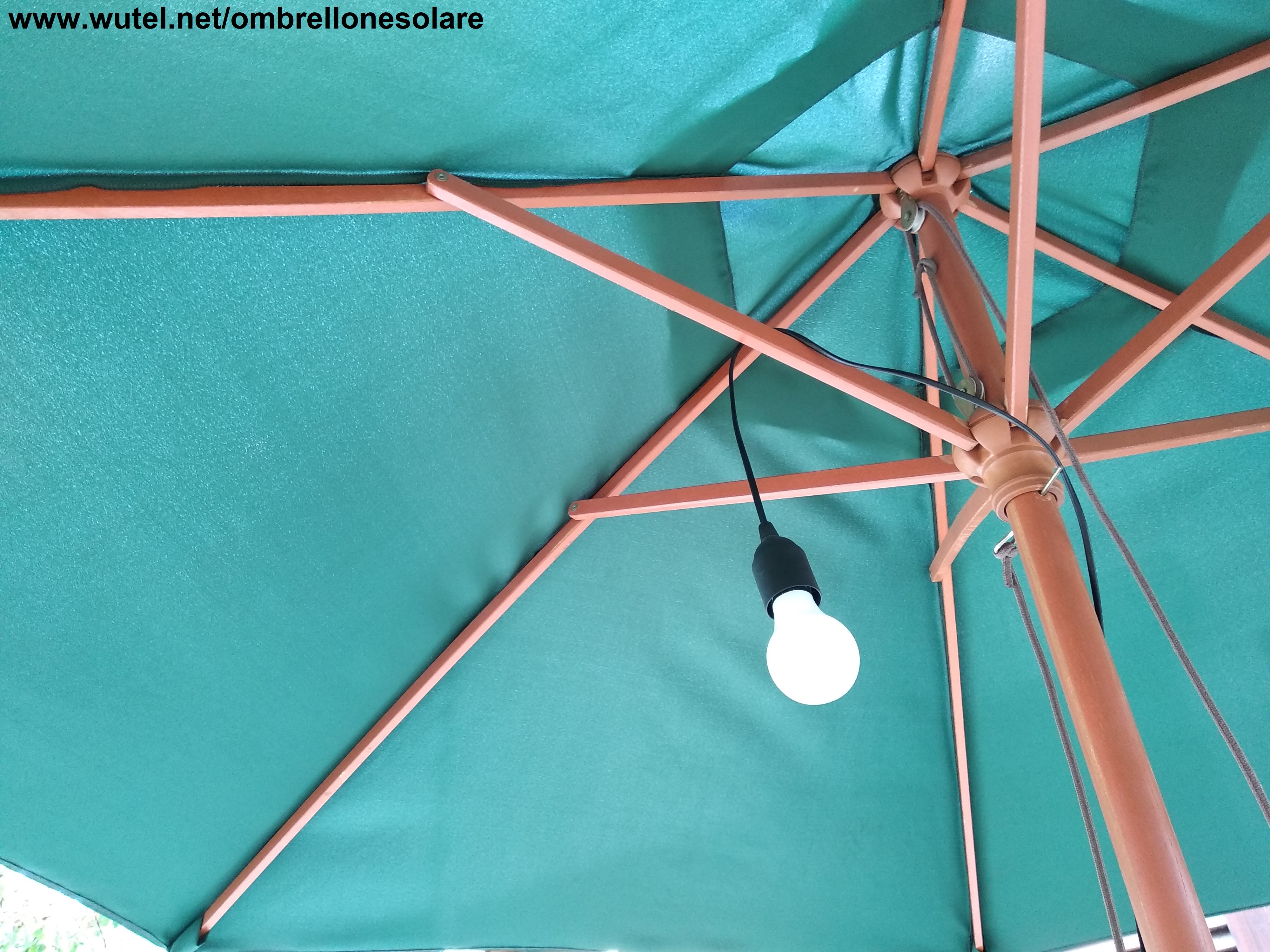

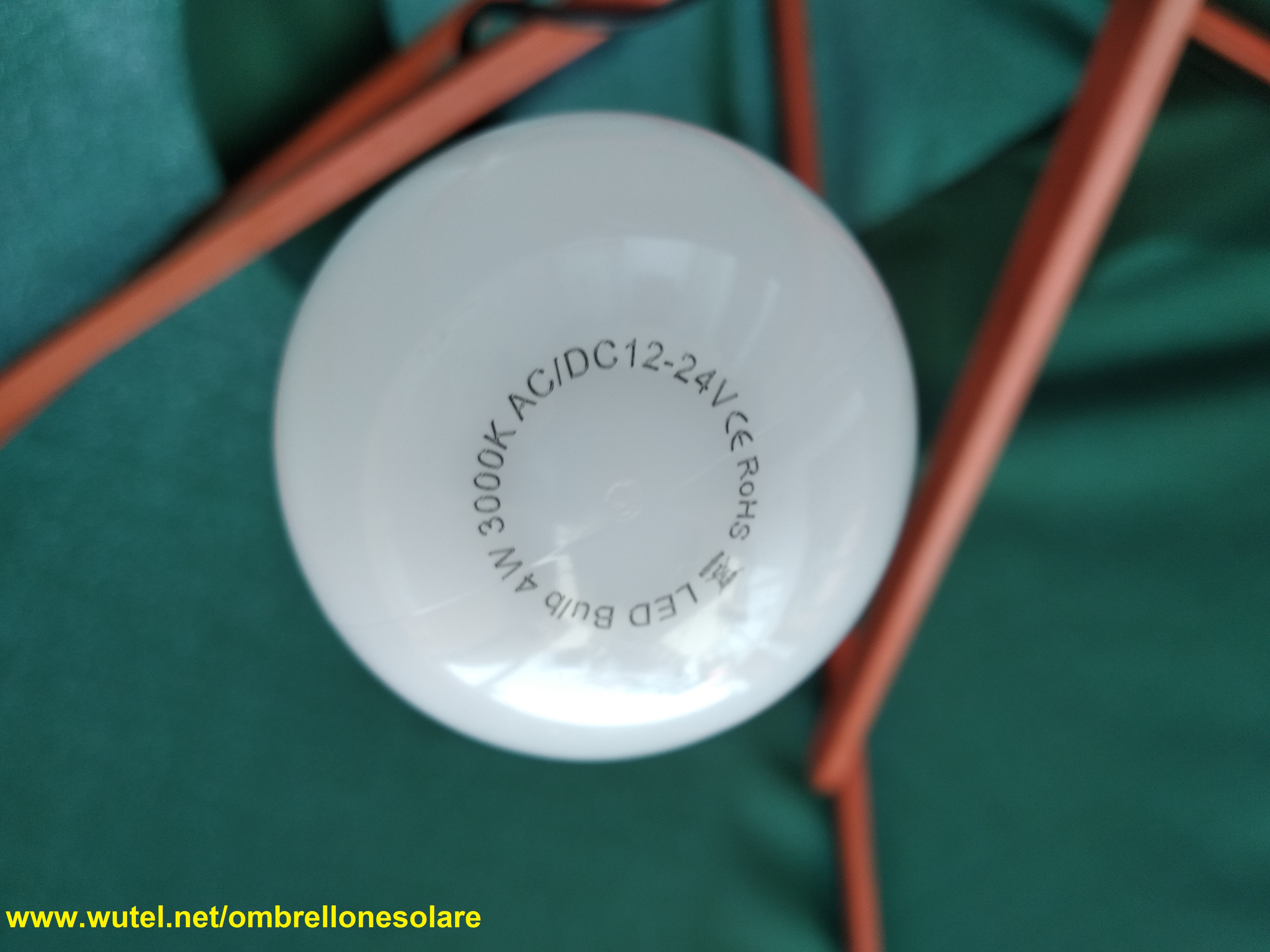

La lampadina LED è del tipo con attacco "a vite", adatta quindi ai normali portalampade con filo e interruttore, funzionante sia a 12 che a 24Volt, ed ha una potenza di 4Watt, con "luce calda" a 3000K
Nello specifico, questa realizzazione fotovoltaica, è stata pensata per poter ricaricare ad energia solare, un telefono cellulare o altre piccole apparecchiature elettroniche e alimentare di sera una lampadina LED per l'illuminazione notturna sotto l'ombrellone.
Volendo, è anche possibile realizzare un altro tipo di illuminazione serale, sostituendo la lampadina LED con una striscia LED (anche magari del tipo "RGB", con possibilità di scelta del colore), alimentando il tutto tramite la porta "USB" presente sulla centralina elettronica.

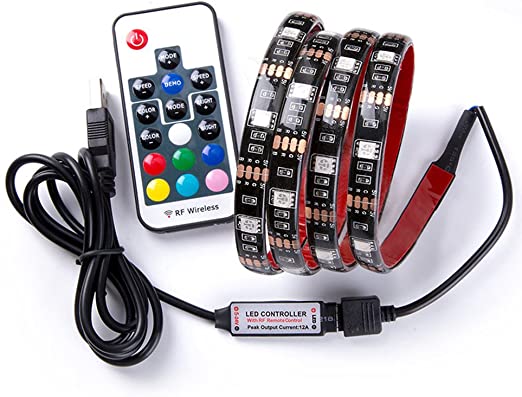

(esempio di striscia LED multicolor "RGB", con telecomando, funzionante a 5Volt con spinotto USB)
Questo esempio di "fai-da-te" creativo in campo solare, utilizzando materiali e contenitori di recupero un po' diversi dal solito, vuole essere un'idea di stimolo per la creatività di ciascuno di noi, nel poter realizzare in "autoproduzione" assemblaggi personalizzati anche nel campo del fotovoltaico.
Il contenitore della centralina fotovoltaica, essendo in legno grezzo, può poi anche essere ulteriormente decorato esternamente a piacere con colori e tecniche diverse.
Già qualche anno fa, gli amici del "CRELAB" avevano infatti realizzato il contenitore esterno di una centralina fotovoltaica, utilizzando dei mattoncini LEGO di recupero (vedi qui -> http://www.wutel.net/lego10pwm ).
Nonché un'altra centralina fotovoltaica con contenitore in legno, per l'alimentazione di un dispositivo elettromedicale e di cromoterapia (vedi il seguente link: http://www.wutel.net/s1crelab ).
______________________
Poter essere sempre almeno un minimo autonomi e indipendenti dal punto di vista elettrico (anche soltanto per la ricarica dei propri apparecchi di telefonia e per il funzionamento di sistemi autonomi d'illuminazione), è sicuramente anche un valido aiuto e supporto in caso di emergenza, nonché di importanza per una maggiore diffusione di sistemi autonomi e indipendenti per l'autoproduzione di energia elettrica da fonti pulite e rinnovabili.
Per saperne di più sui corsi organizzati dal "CRELAB", sull'energia solare "fai-da-te", clicca il seguente link:
Per vedere invece altri esempi di autonomia e autosufficienza energetica a energia solare, clicca sul seguente link:
http://www.wutel.net/fotovoltaico
