Impianto fotovoltaico (non connesso alla rete elettrica nazionale), realizzato dai volontari del gruppo "wutel.net", per la produzione autonoma d'energia elettrica da fonte solare, per il funzionamento automatico della pompa d'irrigazione dell'orto biologico condiviso del progetto "GASORTO"

http://www.wutel.net/ortosolare

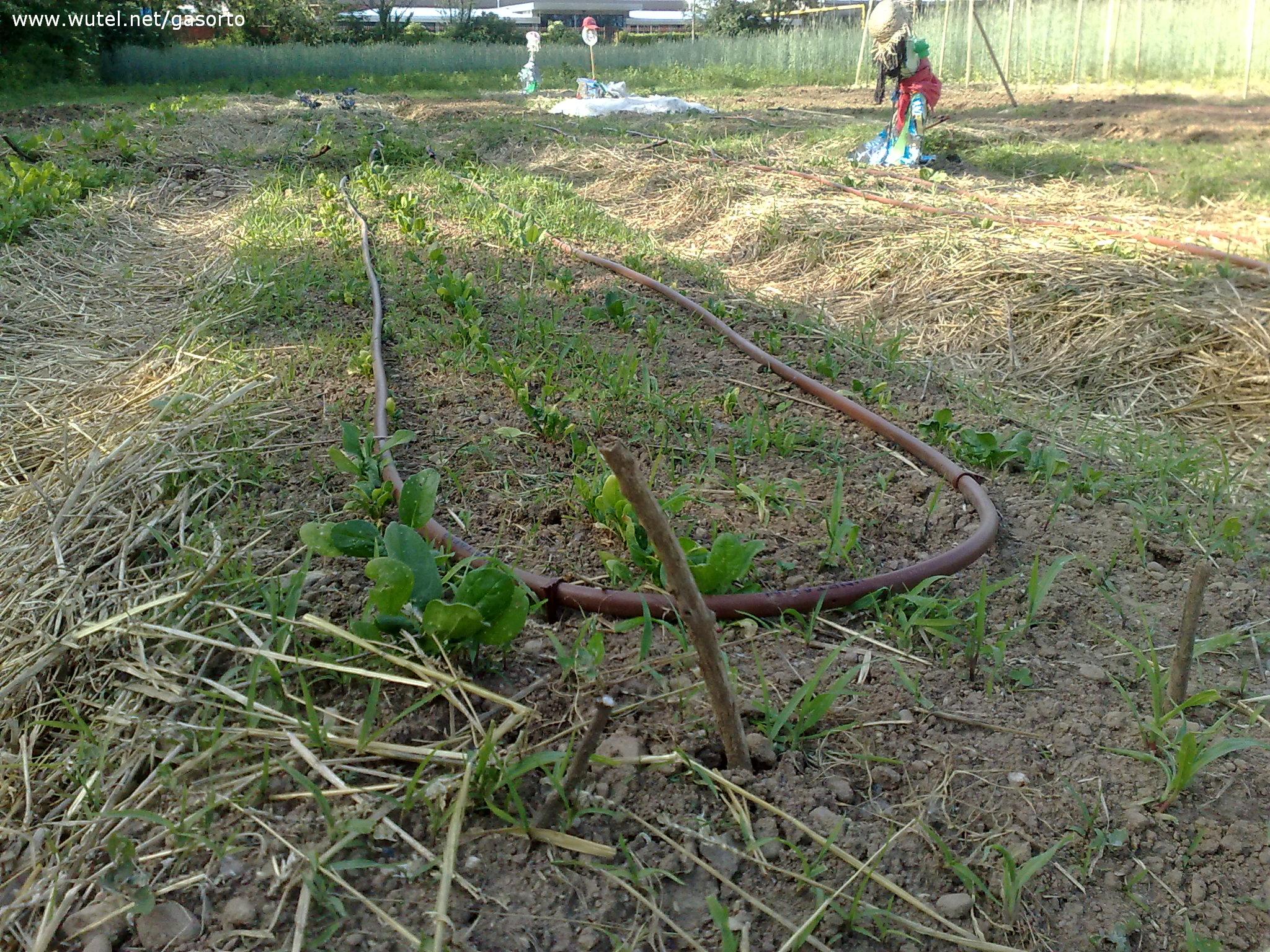

  Per poter far funzionare autonomamente l'impianto d'irrigazione, a basso consumo idrico (goccia a goccia), installato nell'orto biologico condiviso del progetto "GASORTO", è stato realizzato questo piccolo impianto fotovoltaico (funzionante a 12V), collegato alla pompa idrica tramite una piccola centralina di controllo, che attiva automaticamente di sera l'irrigazione del campo, utilizzando l'energia accumulata nella batteria durante le ore di sole.

  Per la realizzazione di questo mini-impianto fotovoltaico sono stati utilizzati i seguenti componenti:



......



 Il pannello solare fotovoltaico:

 il pannello solare fotovoltaico utilizzato per questo impianto è del tipo CIS, direzionato verso sud e fissato con un angolo d'inclinazione di circa 30° ad uno dei due serbatoi d'acqua da 1.000 litri cad.



        - dati tecnici pannello fotovoltaico



  Il pannello fotovoltaico è stato acquistato direttamente su internet, dove ormai se ne possono trovare di moltissimi tipi, modelli e costi (il costo del prodotto dipenderà dalla potenza del pannello fotovoltaico e dal tipo di celle che lo compongono). Per adesso nell'impianto qui descritto è installato un unico pannello fotovoltaico CIS. Successivamente si potranno comunque aggiungere altri pannelli, in modo da aumentare la potenza disponibile e quindi poter caricare delle batterie di maggiore capacità, in grado poi di far funzionare anche altri apparecchi elettrici (es. lampade a LED per l'illuminazione serale/notturna del campo, piccoli utensili elettrici a 230V con inverter, ecc.).






 Il regolatore di carica:

 il regolatore di carica utilizzato è il modello SPC-07 B della Western CO. E' stato scelto questo tipo di regolatore poiché è dotato della funzione crepuscolare che permette l'accensione automatica e a tempo regolabile della pompa d'irrigazione  quando il pannello fotovoltaico non rileva più luce.



    - dati tecnici regolatore di carica SPC-07 B



      Il regolatore di carica è quel dispositivo elettronico che si occupa di regolare correttamente la corrente di carica della batteria che viene prodotta di giorno dal pannello fotovoltaico e di fornire un controllo della scarica della batteria durante le esigenze di consumo (es. accensione temporizzata della pompa e/o delle lampade d'illuminazione). Anche questo prodotto lo trovate in vendita su internet.

Al riguardo, vedi anche la scheda tecnica sui regolatori di carica con tecnologia "MPPT"

   SCHEDA SUI REGOLATORI DI CARICA MPPT

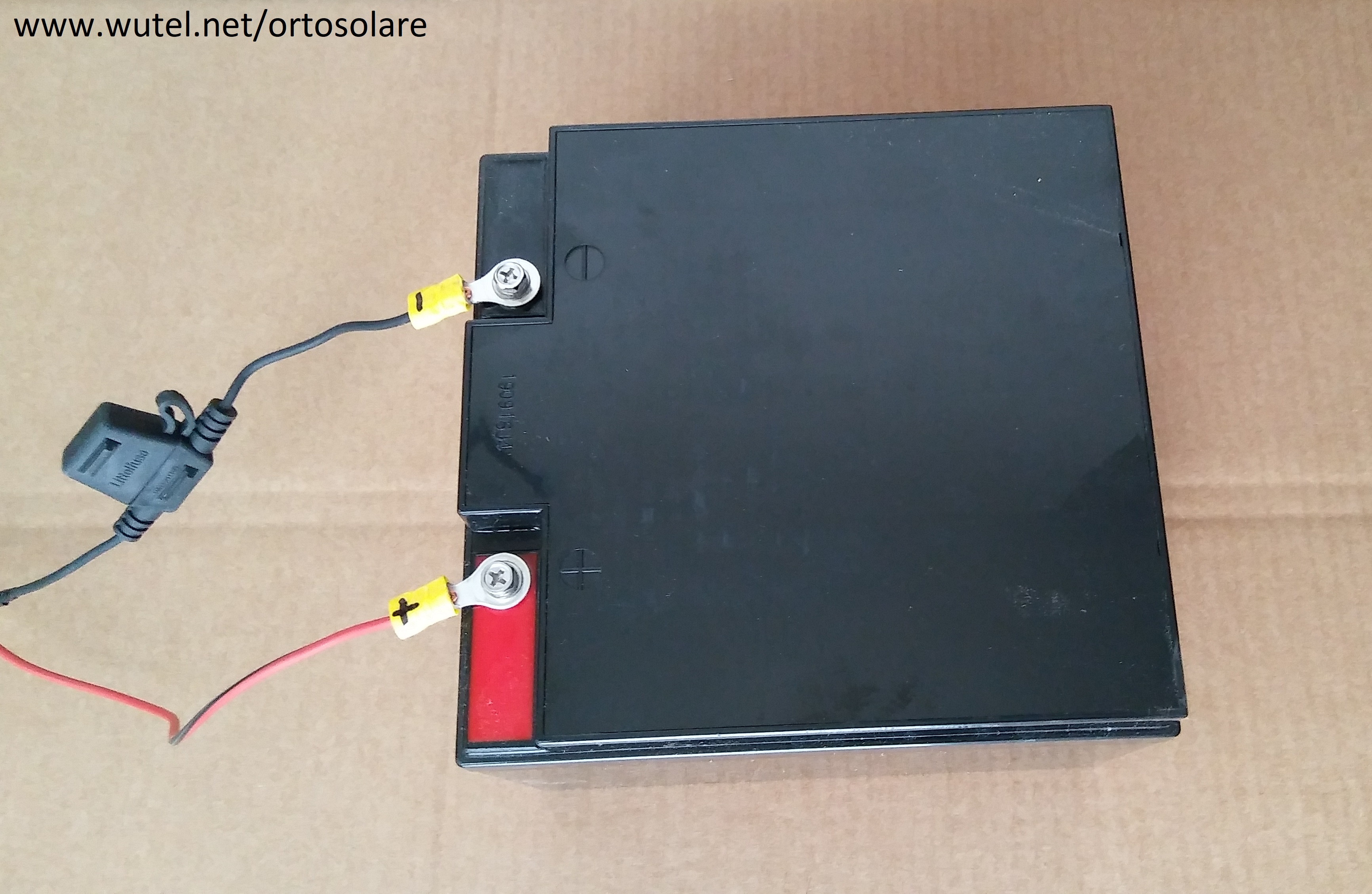

 La batteria:

  Per adesso è stata installata una batteria di piccola capacità 9Ah (12V), del tipo AGM (senza manutenzione), specifica per impianti fotovoltaici.

  Con questo tipo di batteria (di capacità comunque limitata), la pompa è in grado di poter funzionare soltanto per 20 minuti al giorno che, per adesso, è comunque più che sufficiente per le esigenze d'irrigazione della superficie coltivata. Nel caso servisse più autonomia basterà soltanto sostituire la batteria con una di capacità maggiore (es. 38 o 44Ah)

  Lungo il cavo di collegamento tra la batteria ed il regolatore di carica è stato inserito, per la protezione dell'impianto, un fusibile di portata 16A.



   - dati tecnici batteria 12V 9Ah








 I cavi di collegamento:

 nell'impianto fotovoltaico descritto in questa pagina, sono stati utilizzati dei cavi elettrici unipolari di sezione 4 mmq, di colore azzurro per il (+) e nero per il (-) , per tutti i collegamenti elettrici tra i vari componenti.

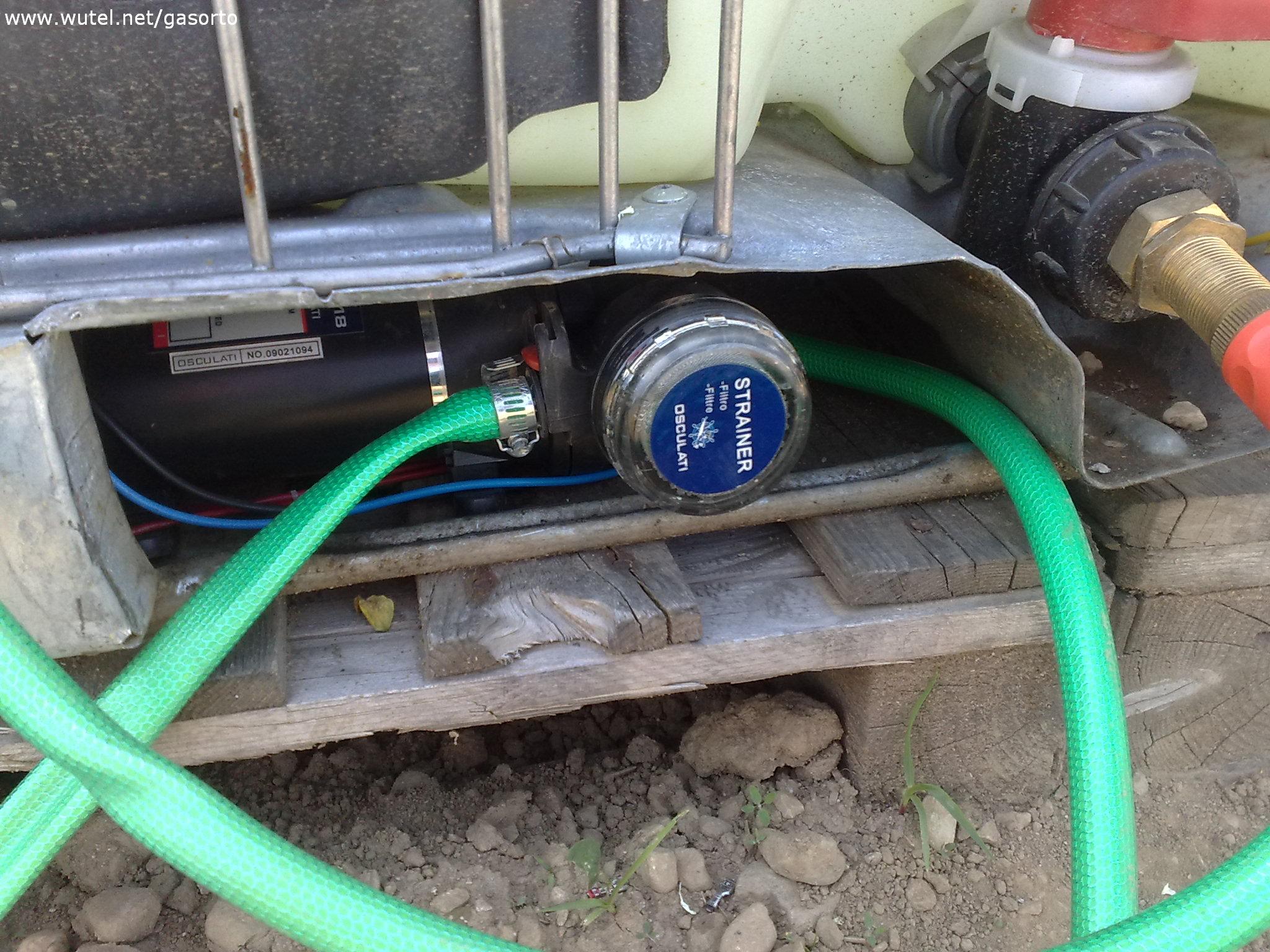

 La pompa elettrica d'irrigazione:

    Descrizione:

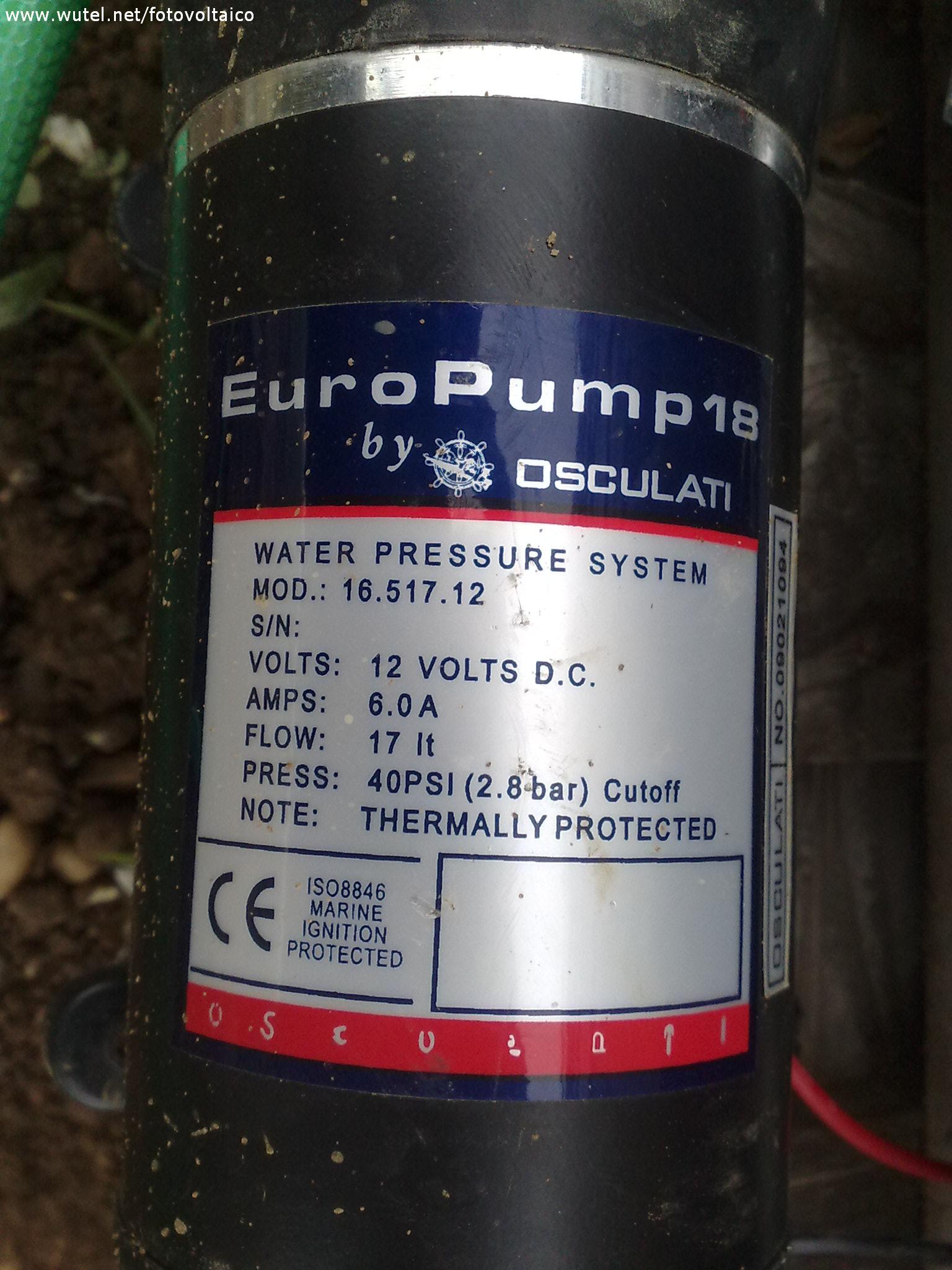

      autoclave autoaspirante a 4 valvole, modello Osculati-Europump 18, portata 17 litri/min., assorbimento 6A, pressione di esercizio 2,8 bar, alimentazione 12V, dimensioni 257x105x95mm







(clicca sulla foto per ingrandirla)






 Realizzazione:

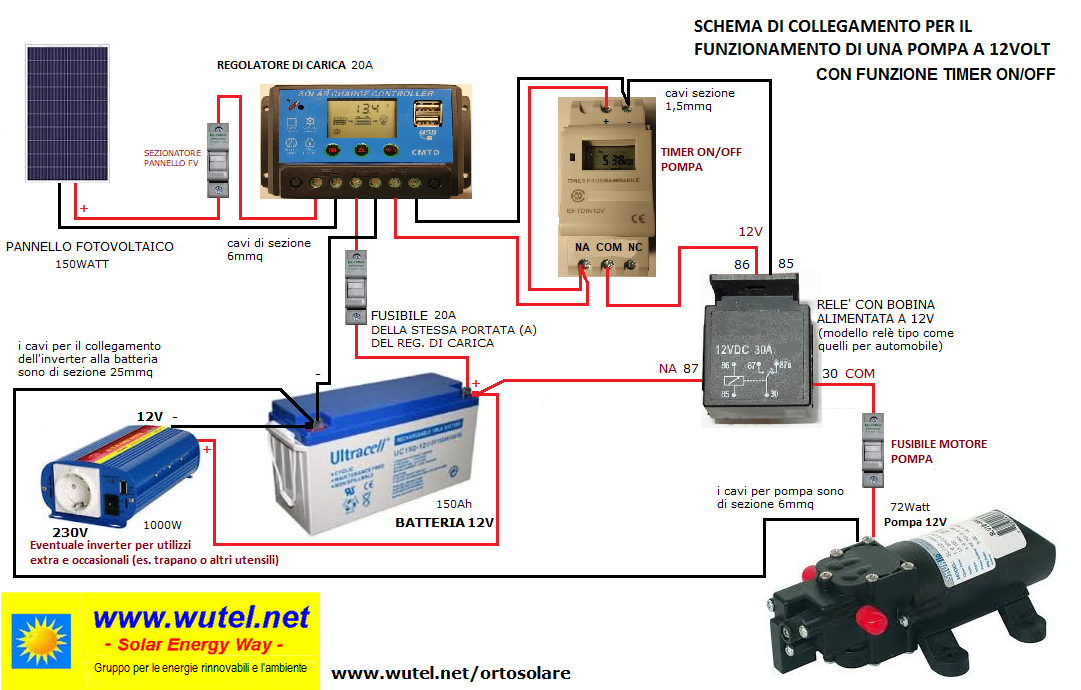

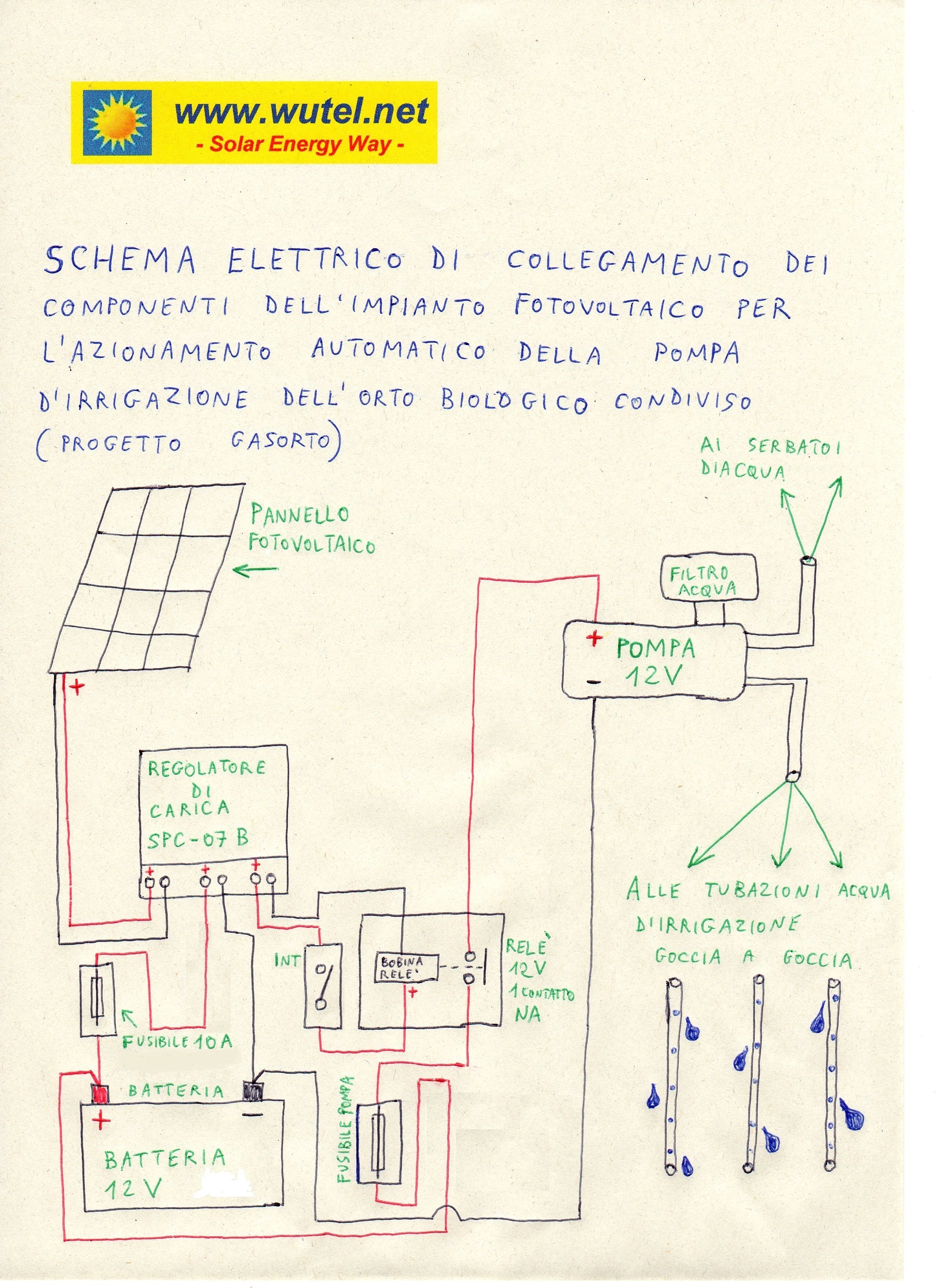

 L'impianto è stato realizzato secondo il seguente schema di collegamento:

(clicca sullo schema per ingrandirlo)

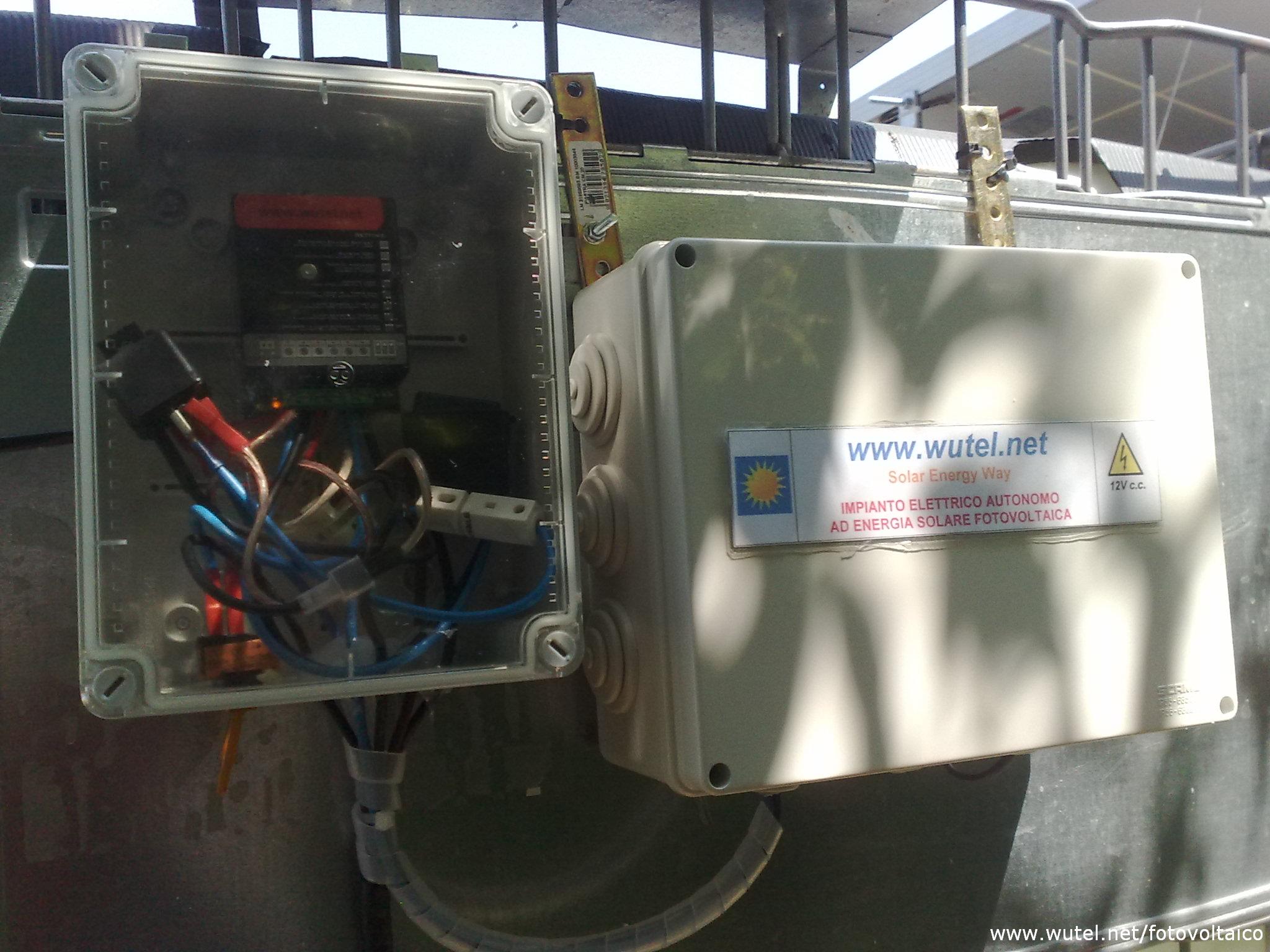

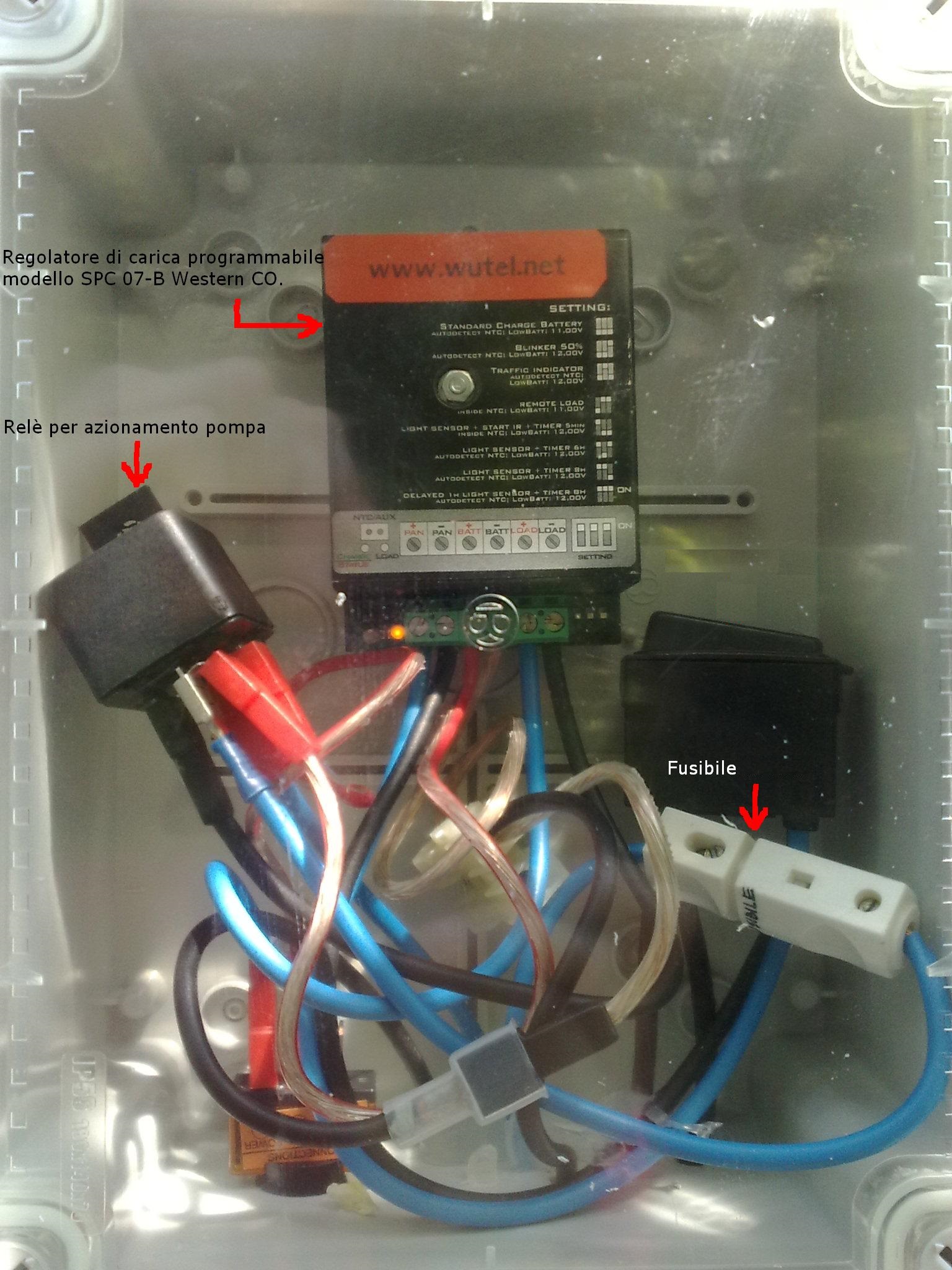

    Foto centralina + batteria ad impianto finito:








  Anche grazie alla realizzazione di questi piccoli impianti autonomi ad energia solare fotovoltaica si ottiene il vantaggio immediato e concreto di:



 -  utilizzare fonti d'energia rinnovabile e pulita;

 -  evitare allacciamenti alla rete elettrica nazionale;

 -  tutelarci dal rischio di blackout;

 -  non utilizzare combustibili fossili (petrolio, gas e carbone) per la produzione d'energia, evitando così l'immissione nell'atmosfera di notevoli quantità di anidride carbonica (CO2)



    Per avere un'idea della potenzialità della risorsa solare in Europa:



    clicca qui ------> MAPPA SOLARE EUROPEA
