CENTRALINA FOTOVOLTAICA FISSA/PORTATILE MOD."rdc1224"



http://www.wutel.net/rdc1224



_________________________________________________



    La centralina fotovoltaica "rdc1224", già cablata e pronta all'uso, consente di poter produrre autonomamente energia elettrica con il sole, in qualsiasi parte del mondo.

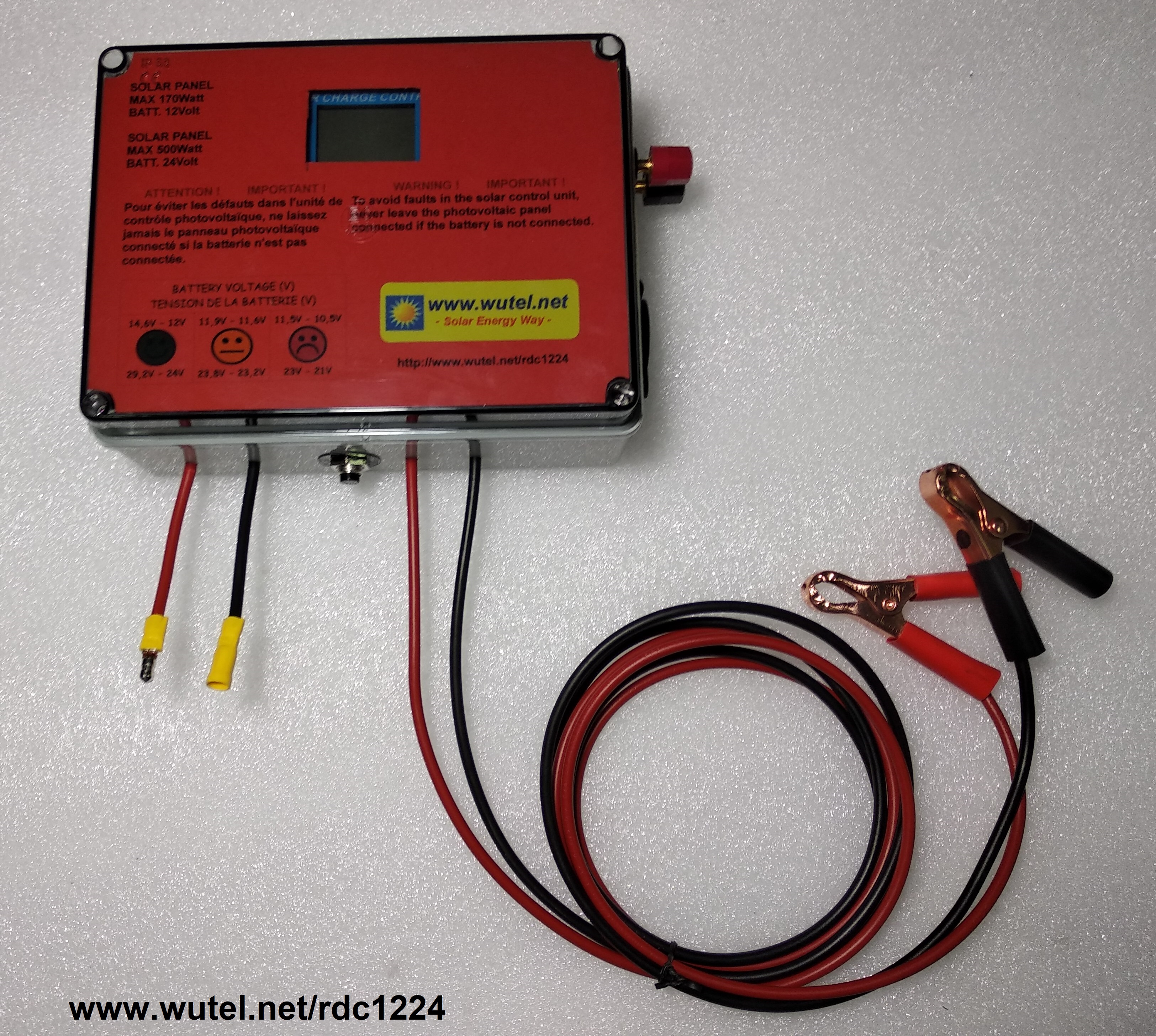

rdc1224






I principali utilizzi di questa centralina fotovoltaica, sono quelli di:

  • ricaricare batterie a 12Volt o a 24Volt tipo AGM, GEL o "acido libero" (da auto);

  • accendere lampadine o faretti LED per l'illuminazione serale/notturna;

  • alimentare computer portatili con apposito alimentatoreinverter (opzionali);

  • alimentare televisori LED, radio o ventilatorifunzionanti a 12/24Volt (corrente continua), oppure a 220/230Volt corrente alternata (con inverter opzionale);

  • alimentare piccoli frigoriferi (modelli con compressore e termostato), funzionanti a 12/24Volt (corrente continua) oppure a 220/230Volt corrente alternata (con inverter di potenza opzionale);

  • ricaricare le batterie di telefoni cellulari, smartphone, tablet, radio AM/FM, GPS, telefoni satellitari, ricetrasmittenti, ecc.;

  • alimentare e ricaricare le batterie di apparecchiature elettroniche USB.

  • fornire energia elettrica in caso di emergenza (blackout della rete elettrica, guasti all'impianto elettrico, ausilio alla Protezione Civile).

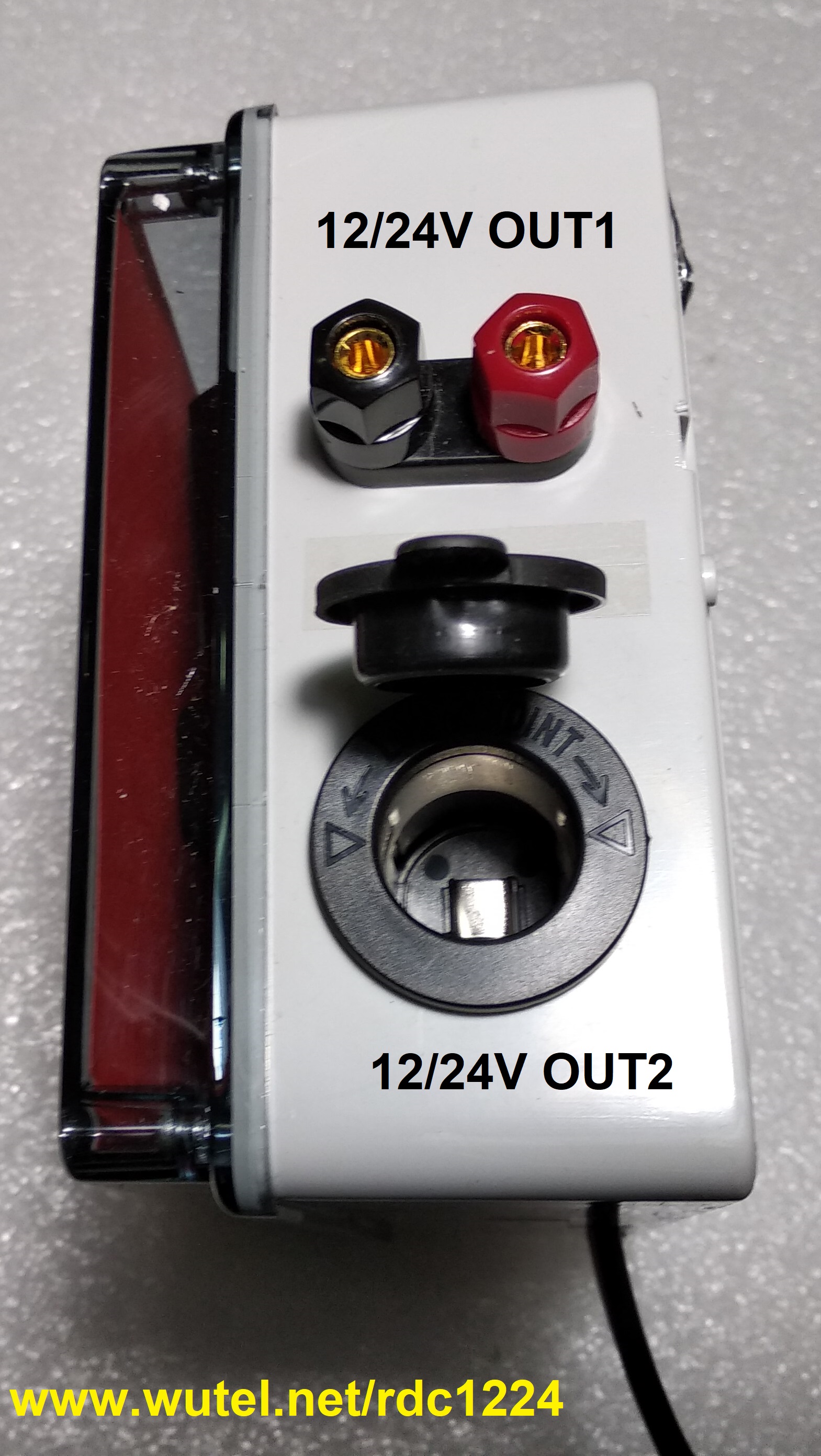

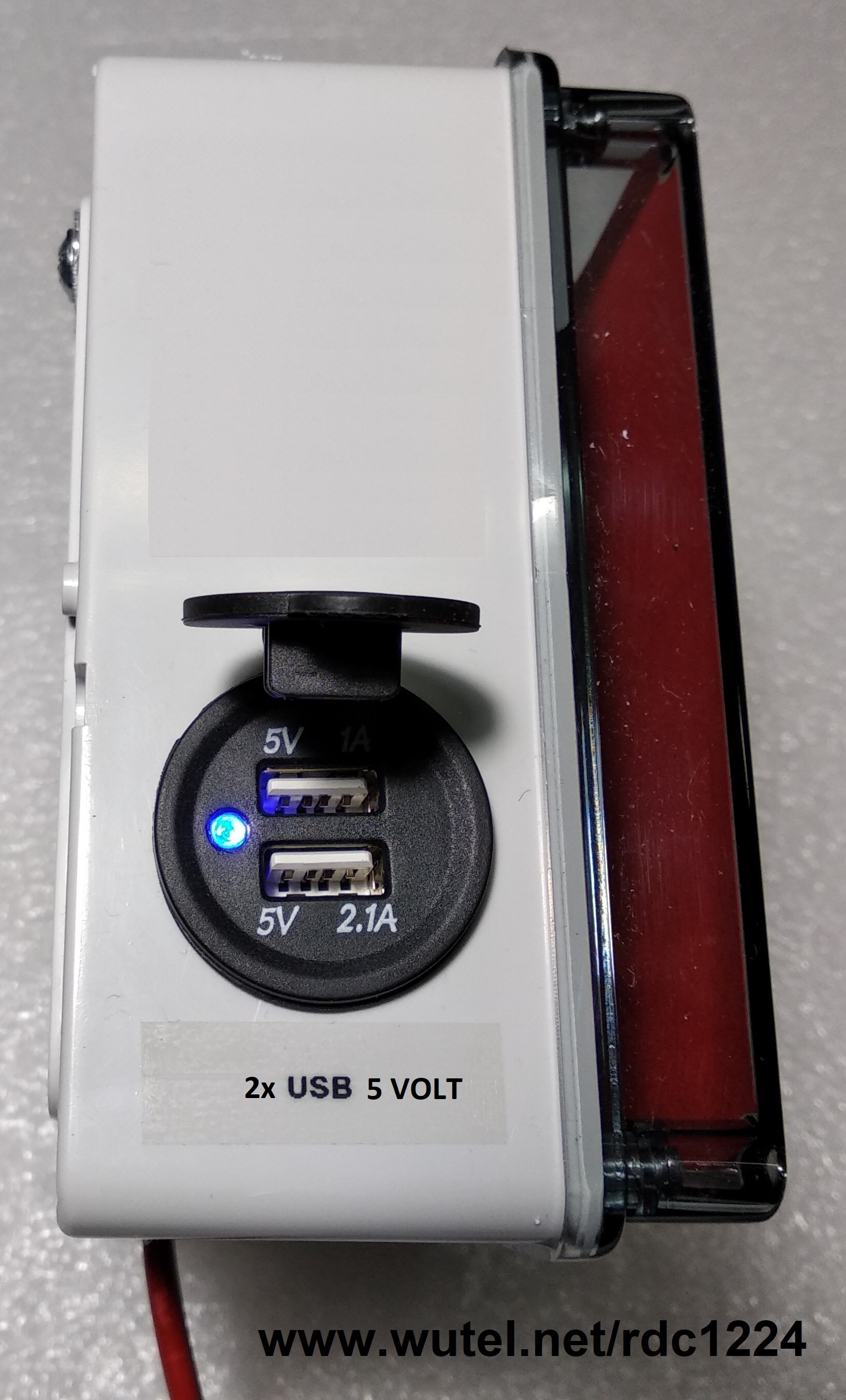

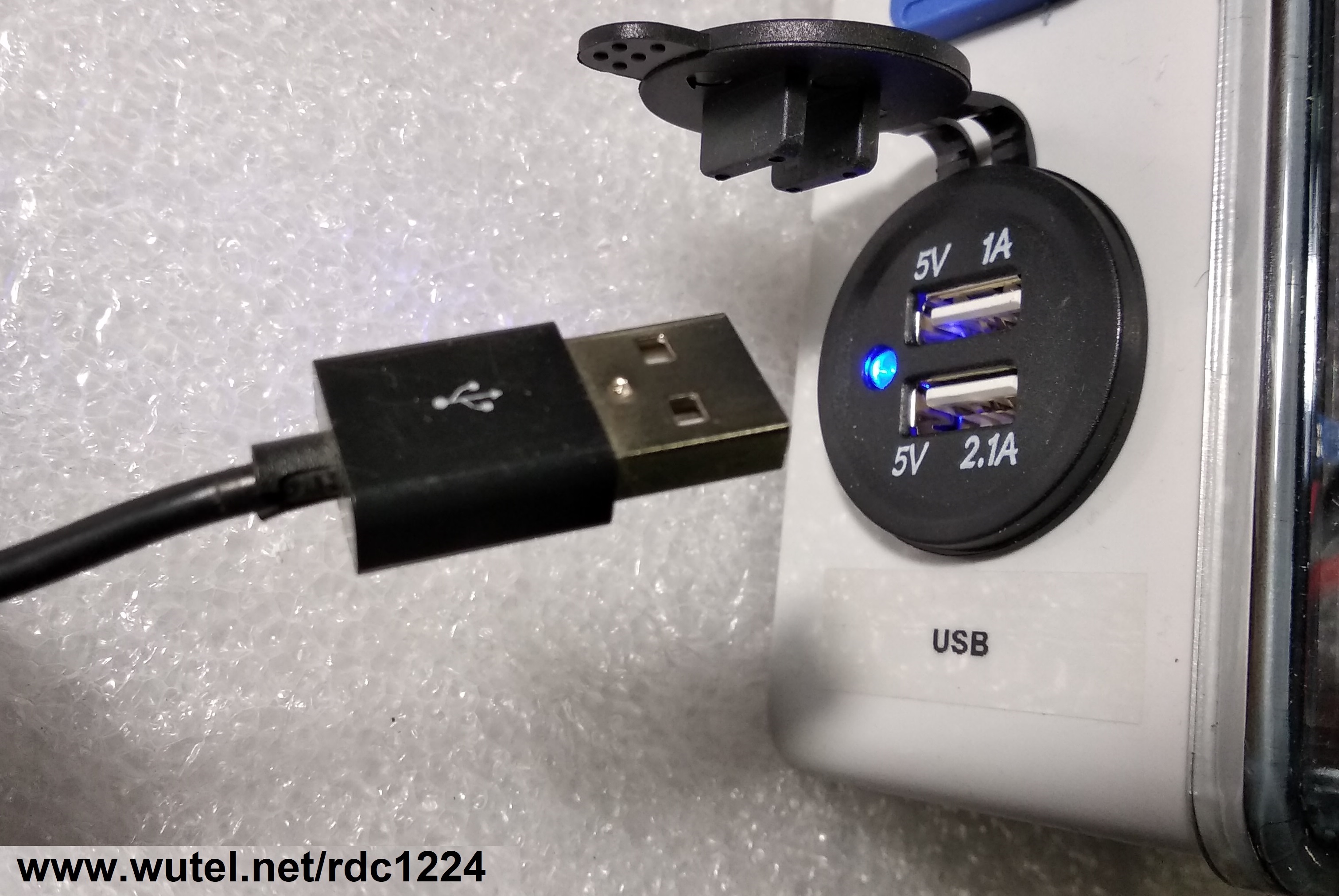

            rdc1224 vista connettore USB              rdc1224 vista connettori e morsetti 12-24V





Principali VANTAGGI della centralina fotovoltaica "rdc1224":



icona ok   fornita completamente cablata e pronta all'uso.



icona okdotata di connettori ad innesto rapido con sistema anti errore.



icona oknon necessita di attrezzi o utensili per l'installazione e l'uso.



icona okdi facile, intuitivo e immediato utilizzo.



icona okfunziona con tutti i tipi di batterie Pb 12/24V (AGM, GEL, acido libero).



icona okfunziona con pannelli fotovoltaici mono/policristallini (max.20Ampere).






 FUNZIONAMENTO:



Per poter utilizzare la centralina fotovoltaica "rdc1224", è necessario collegare:

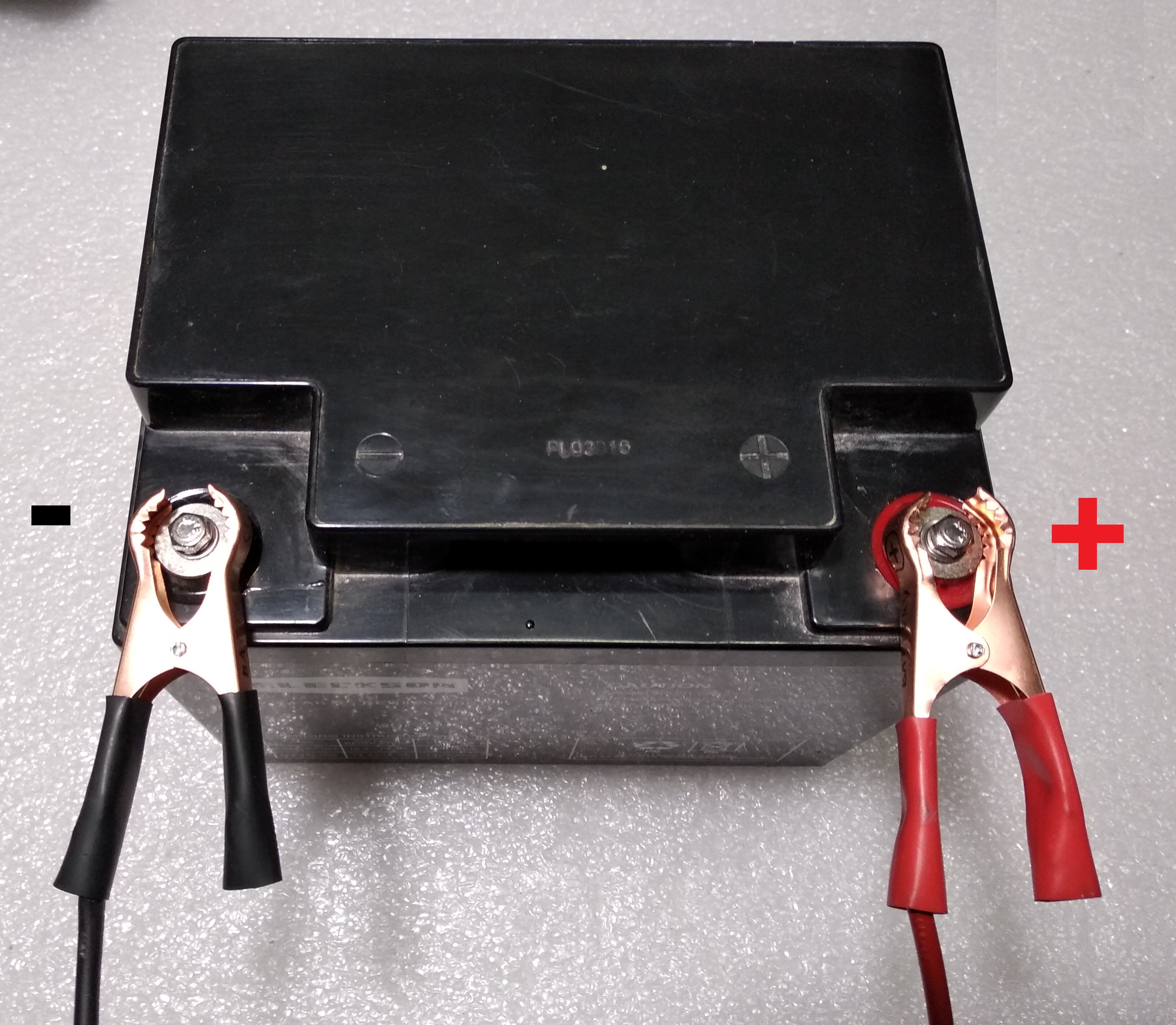

- una batteria ricaricabile (12Volt o 24Volt) al piombo (tipo: AGM, GEL, o da auto/moto), da collegare alla centralina tramite i cavetti con pinze forniti in dotazione.





batteria con pinze

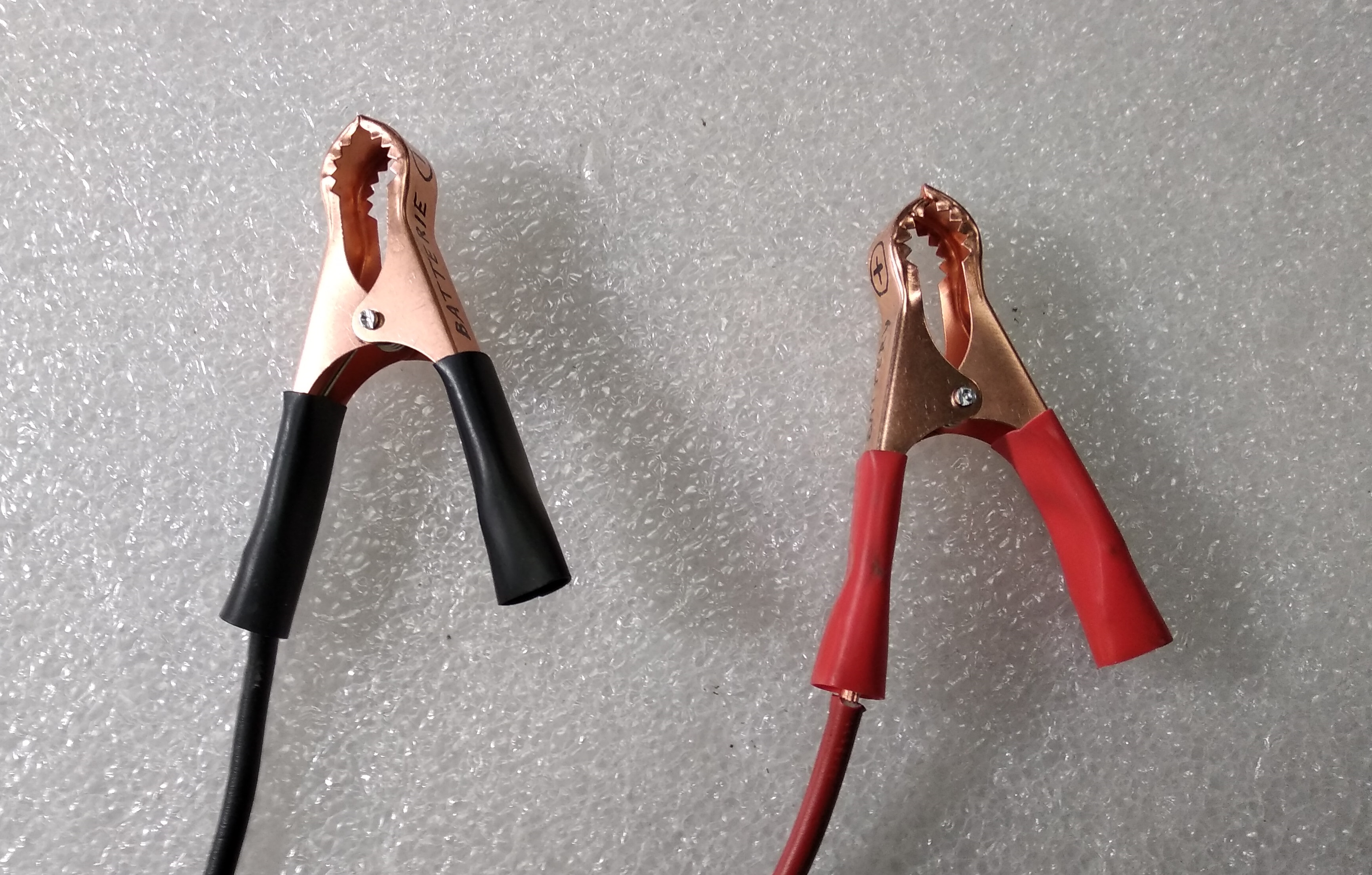

pinze batteria

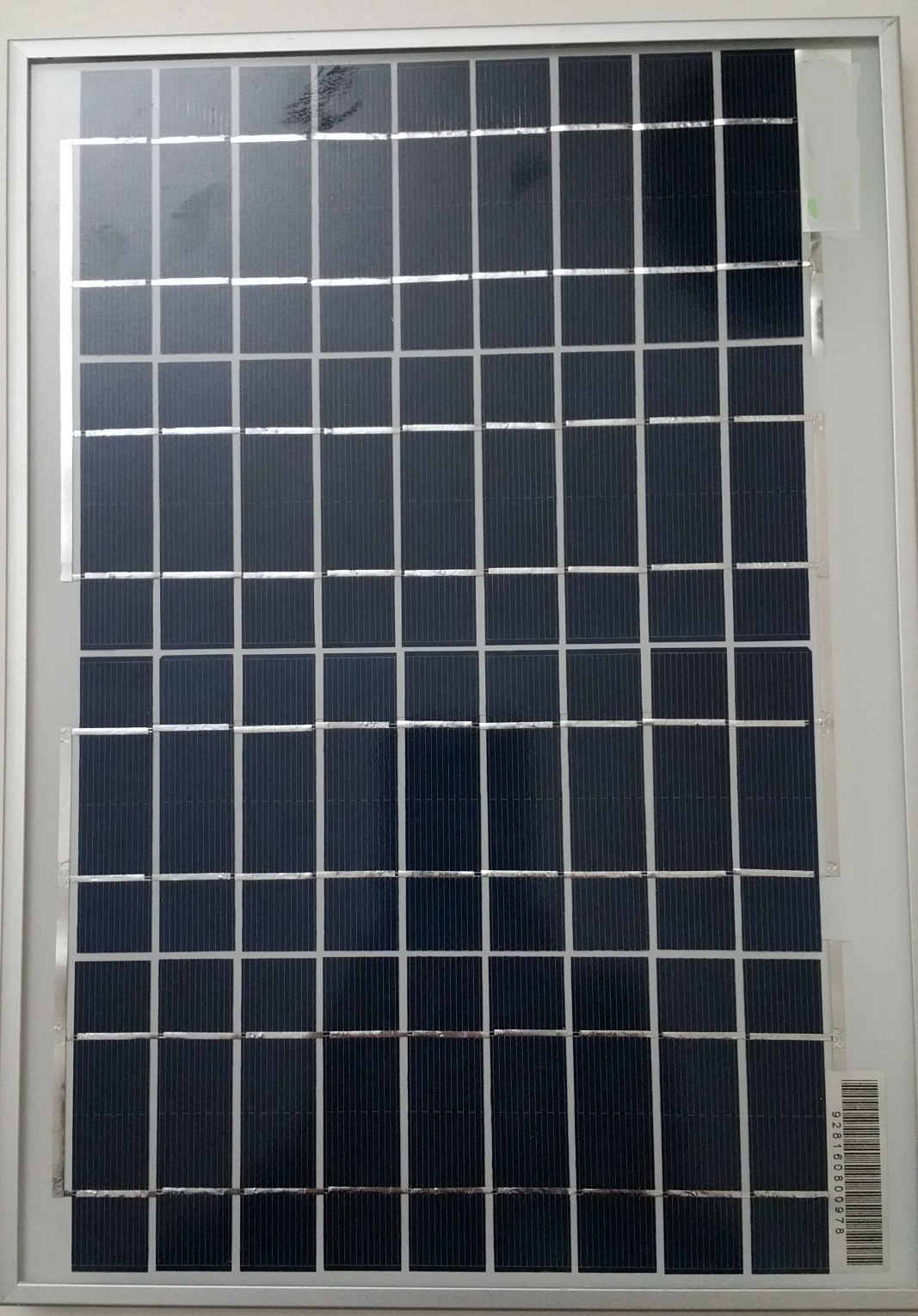

-   un pannello fotovoltaico a 12Volt o a 24Volt (max.20A "Isc"), in base alla tensione di batteria utilizzata, da collegare alla centralina tramite i connettori "ad innesto rapido" in dotazione.







N.B. La centralina fotovoltaica "rdc1224", è già predisposta per poter funzionare con pannelli fotovoltaici mono/policristallini, di potenza compresa tra 10Watt e 500Watt (max. 20A "Isc").

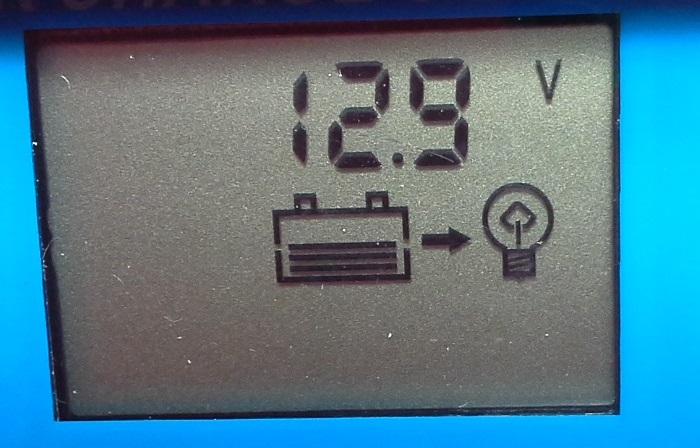

    Il controllo dello stato di carica della batteria, avviene tramite il display incorporato nella centralina.

display rdc1224




In dettaglio, la centralina fotovoltaica è composta da:



- box in materiale plastico (IP56) di dimensioni 190 x 140 x 70 mm;

- regolatore di carica (PWM);

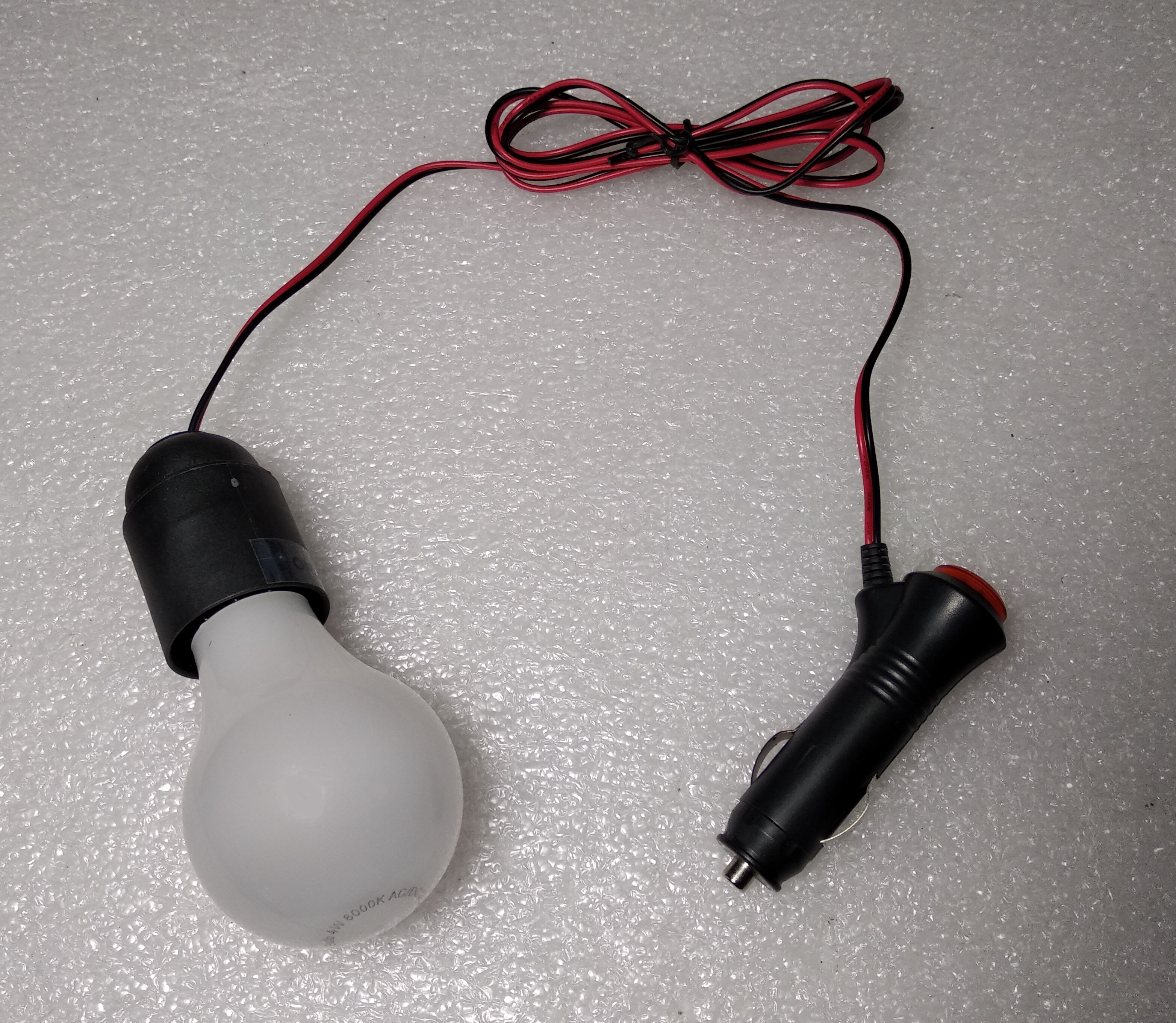

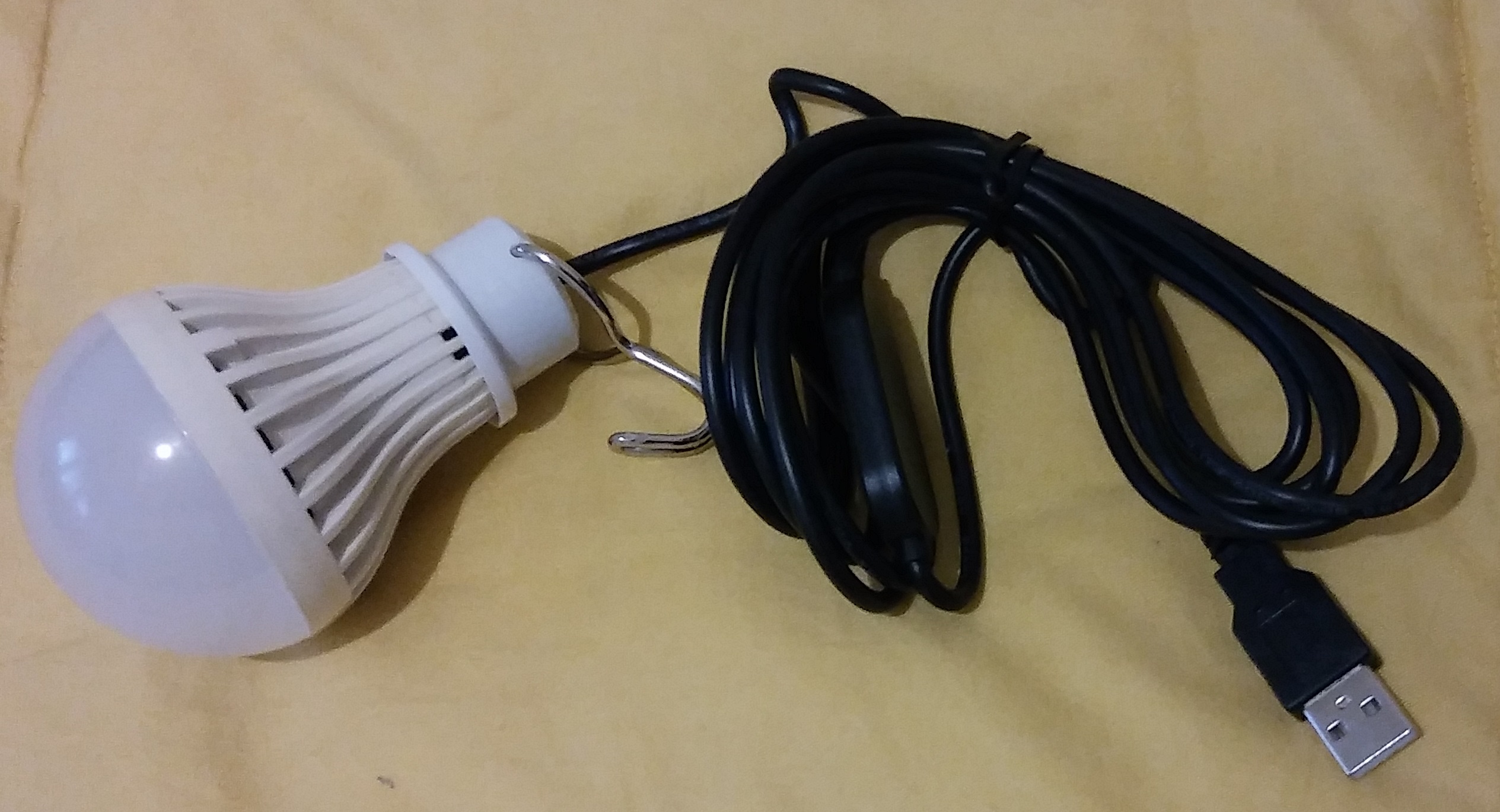

- lampadina LED con spinotto e interruttore 12/24Volt, oppure 5Volt USB;

- spinotti per il collegamento del pannello fotovoltaico;

- cavetti con pinze per il collegamento della batteria (lunghezza 180cm circa);

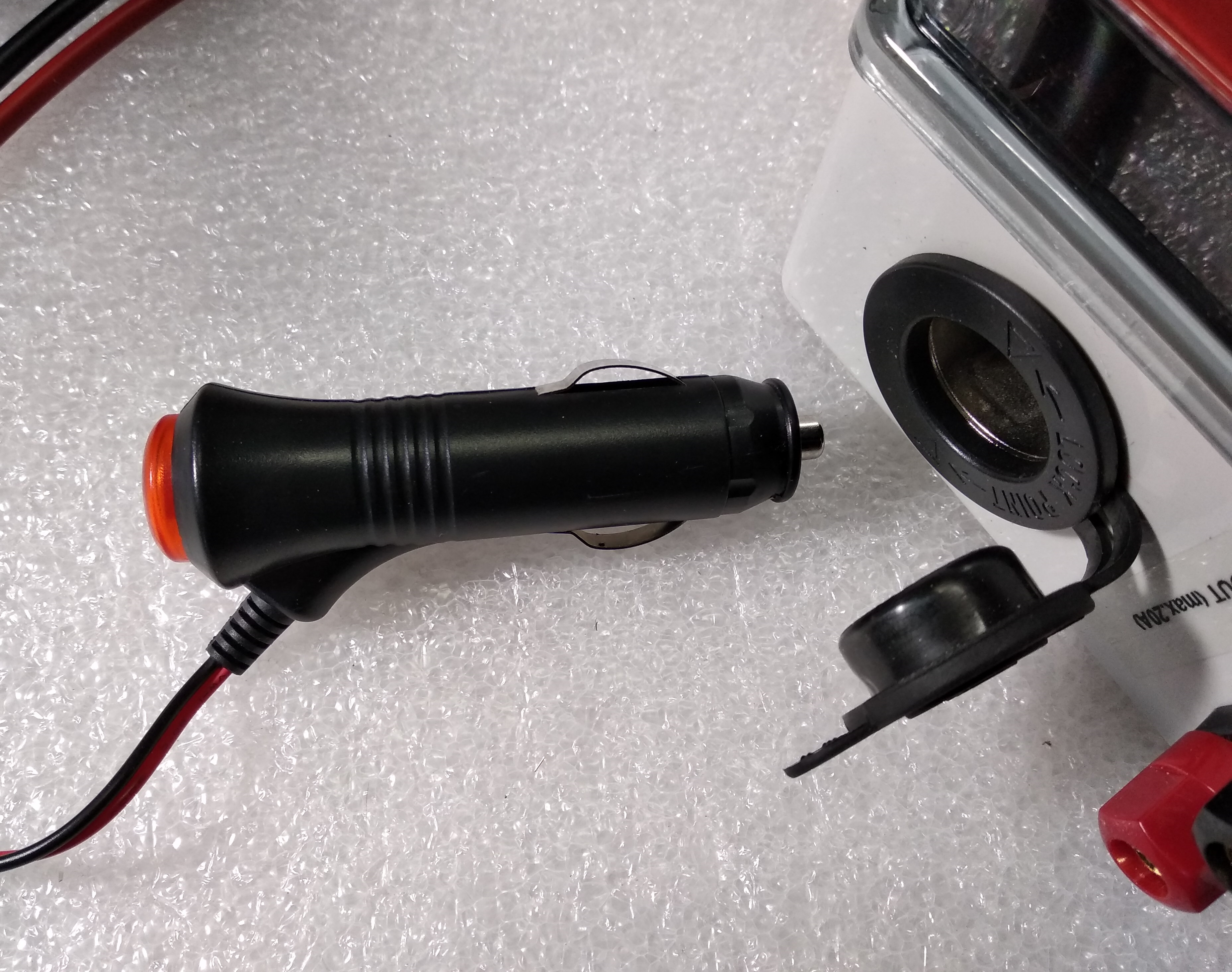

- presa (tipo auto "accendino"), per il collegamento delle utenze

 elettriche esterne funzionanti a 12/24Volt (max. 20A)



- connettori (tipo a morsetto), per il collegamento di spinotti o cavetti per l'alimentazione delle utenze elettriche esterne funzionanti a 12/24Volt (max. 20A)



- doppia presa USB, per il funzionamento e la ricarica delle apparecchiature

 elettroniche e di telefonia, funzionanti a 5Volt.




Peso centralina 0,6 Kg.  circa



Tabella indicativa di esempio dei tempi di autonomia delle utenze collegabili (singolarmente), utilizzando una batteria da 12Volt, 18Ah (carica al 100%).

Se la batteria 12Volt ha invece una capacità di 36Ah, moltiplicare per due i tempi di autonomia, rispetto ai valori riportati in tabella.



Computer portatile



4-5 ore circa (in base al modello)

Tablet



più di una ricarica completa

TV LED 12Volt



4-6 ore circa

Frigo 12Volt (con compressore)



1,5-2 ore circa

Lampadina LED da 5Watt



12 ore circa

Faretto LED da 10Watt



6 ore circa

Cellulare



più di una ricarica completa

Smartphone



più di una ricarica completa

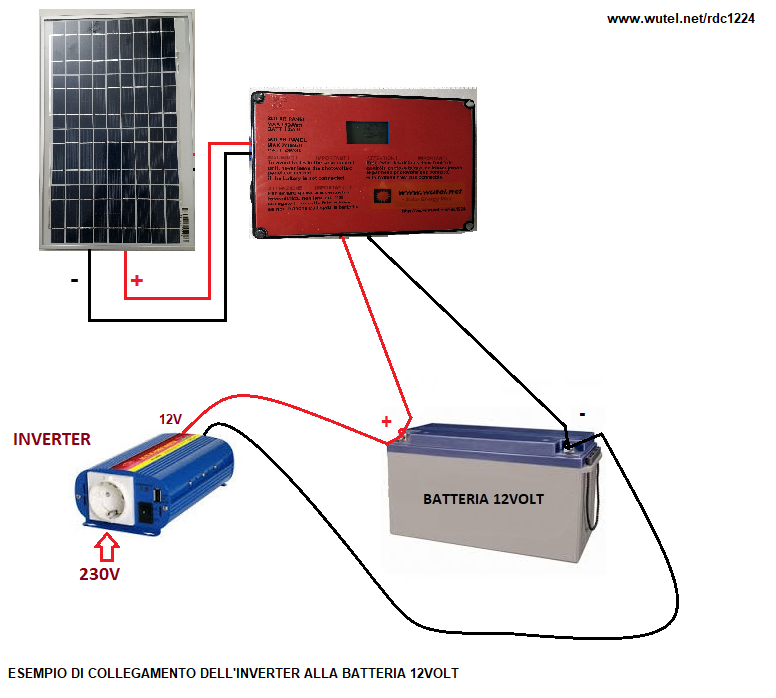

Se le apparecchiature da alimentare funzionano invece a 220/230Volt, occorre collegare alla batteria un inverter esterno (opzionale), di potenza (Watt) adeguata al consumo delle apparecchiature stesse.


Per utilizzare gli inverter, è necessario collegare alla centralina un pannello di potenza (Watt) ed una batteria di capacità (Ah) adeguati alla potenza dell'inverter.

     esempio: pannello da 100Watt e batteria da 100Ah, per utilizzare un inverter da 300/400Watt, (utilizzato occasionalmente alla massima potenza)

rdc1224 con inverter

     La centralina fotovoltaica è progettata per poter funzionare con pannelli fotovoltaici (12Volt oppure 24Volt) di tipo mono/policristallini da 10 a 500Watt di potenza e batterie al piombo di tipo AGM, GEL o ACIDO LIBERO, di capacità compresa tra 9 e i 200Ah

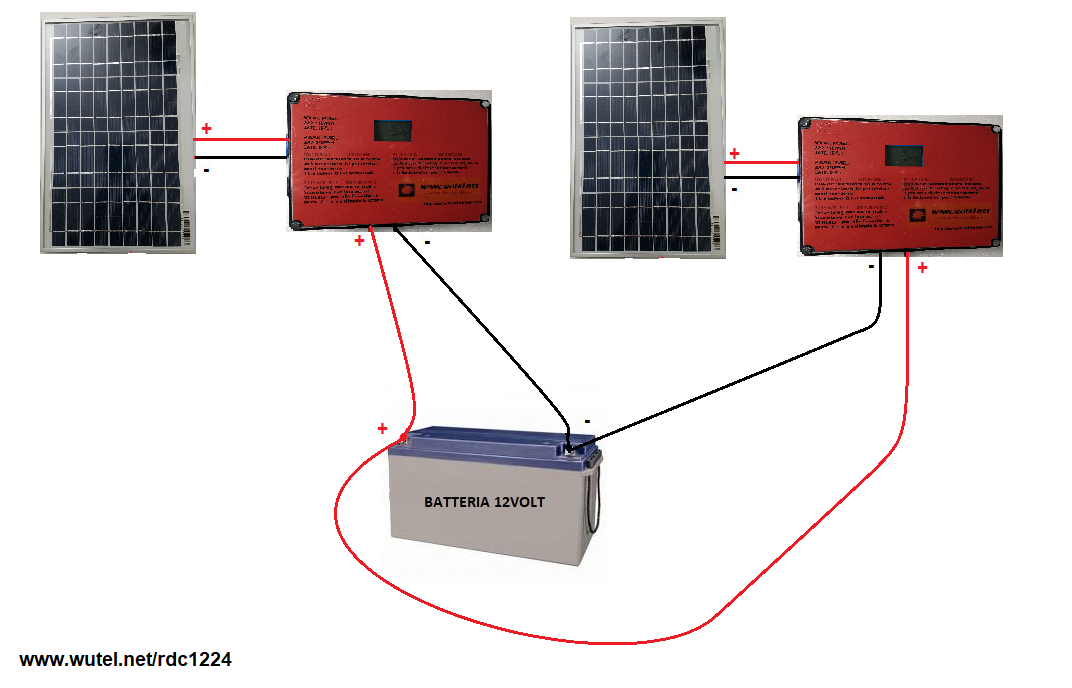

   Per la ricarica di una batteria esterna di grossa capacità (Ah), è anche possibile collegare più centraline fotovoltaiche in parallelo tra di loro, in modo da sommare la potenza complessiva dei pannelli fotovoltaici collegati ai singoli sistemi.

centraline rdc1224 in parallelo

















     In caso ci fosse la necessità di dover avere ulteriori 2 prese USB in uscita, è possibile collegare alla presa a 12Volt, l'adattatore (opzionale) qui sotto indicato:



            adattatore USB



    ____________________________________________



ESEMPI DI UTILIZZO DELLA CENTRALINA FOTOVOLTAICA

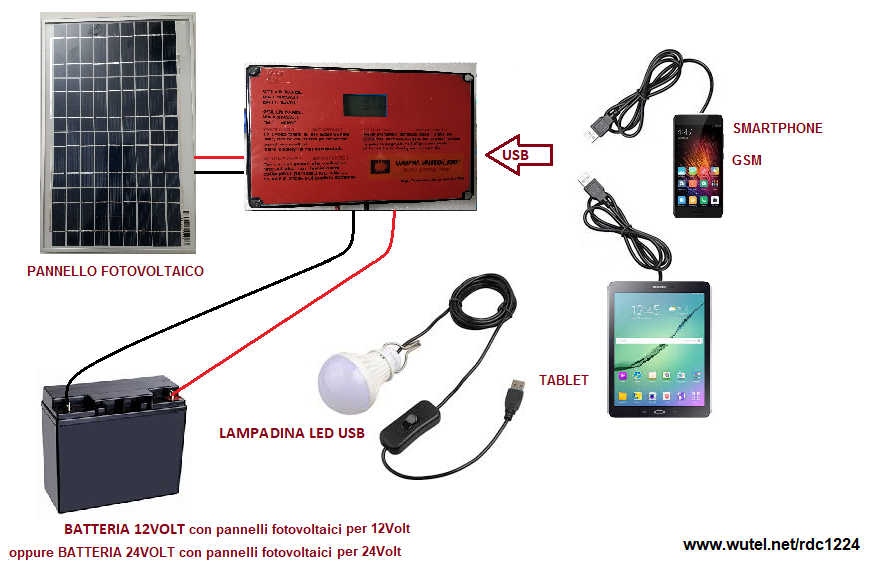

luce e ricarica cell.

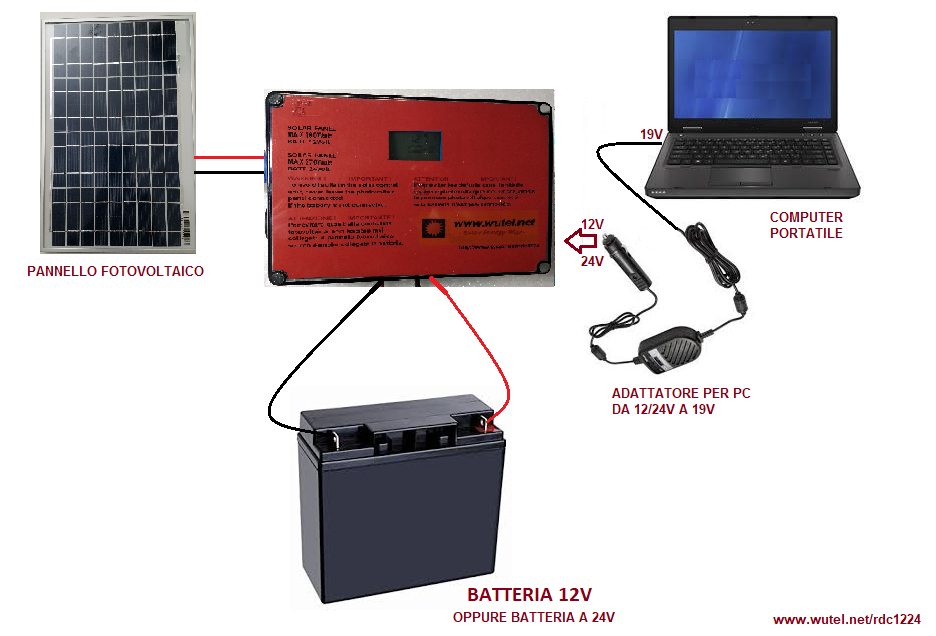

computer

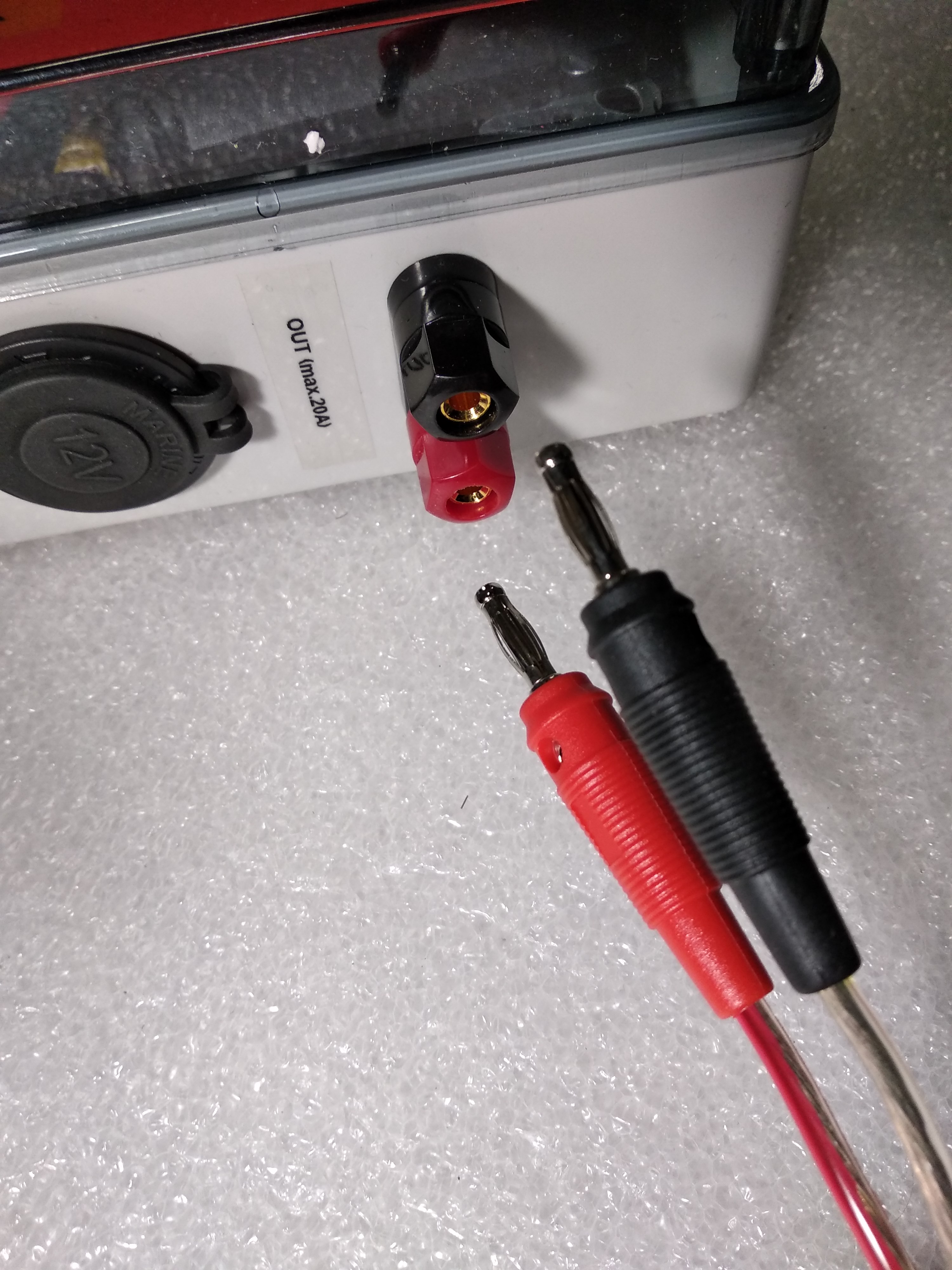

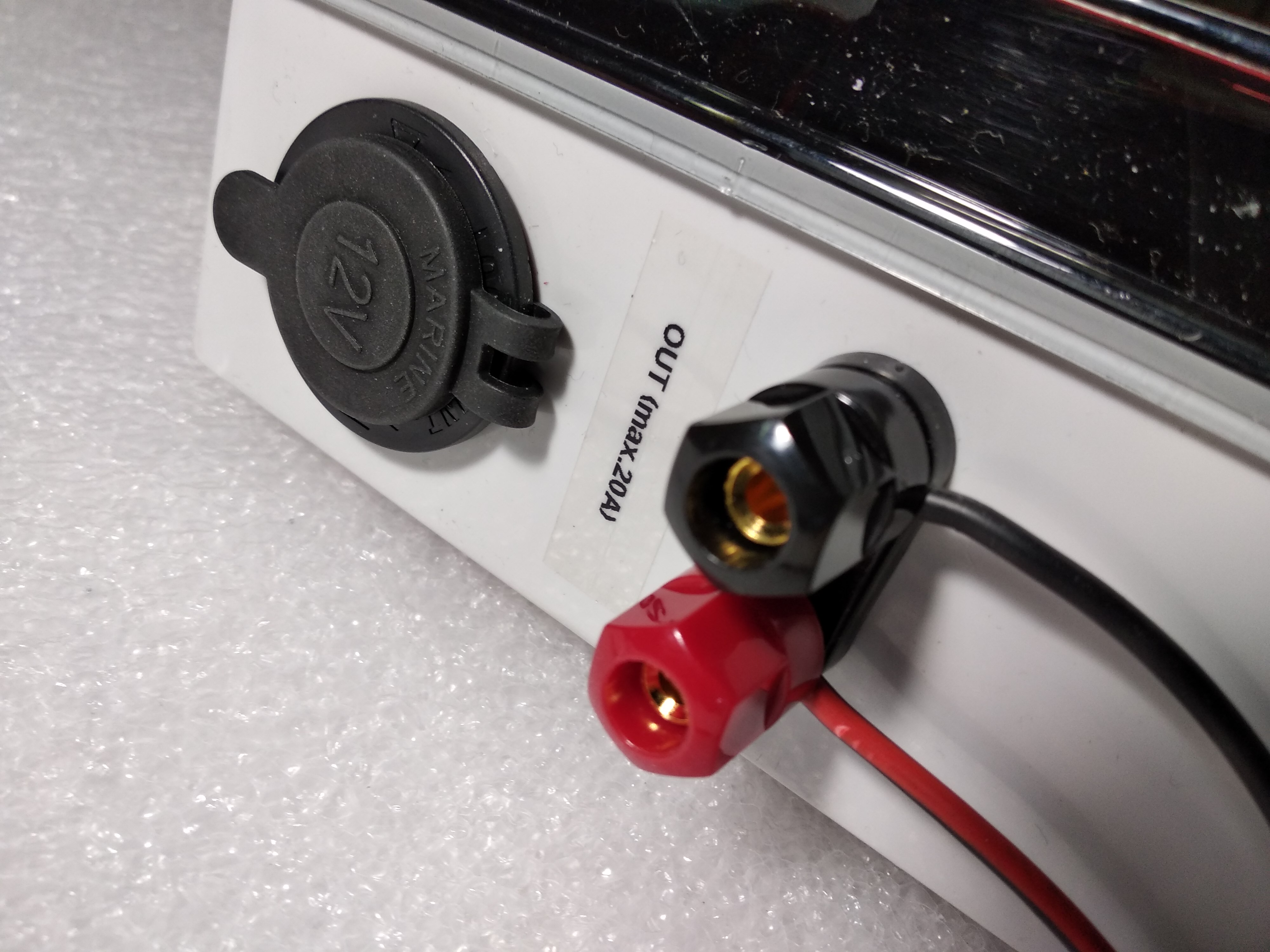

     Tramite i morsetti "OUT" 12/24Volt è possibile inserire direttamente spinotti o cavetti per collegare apparecchi elettrici a 12/24Volt, come ad esempio altre lampadine per l'illuminazione serale/notturna:

spinotti

Collegamento utenze 12/24V tramite spinotto o direttamente con i cavetti

cavetti



      La centralina fotovoltaica "rdc1224" può inoltre essere personalizzata e realizzata anche con diverse configurazioni di dotazione (pannello fotovoltaico, batteria esterna, inverter, numero di prese a 12/24Volt e 5Volt USB), in base alle specifiche esigenze di utilizzo.



......

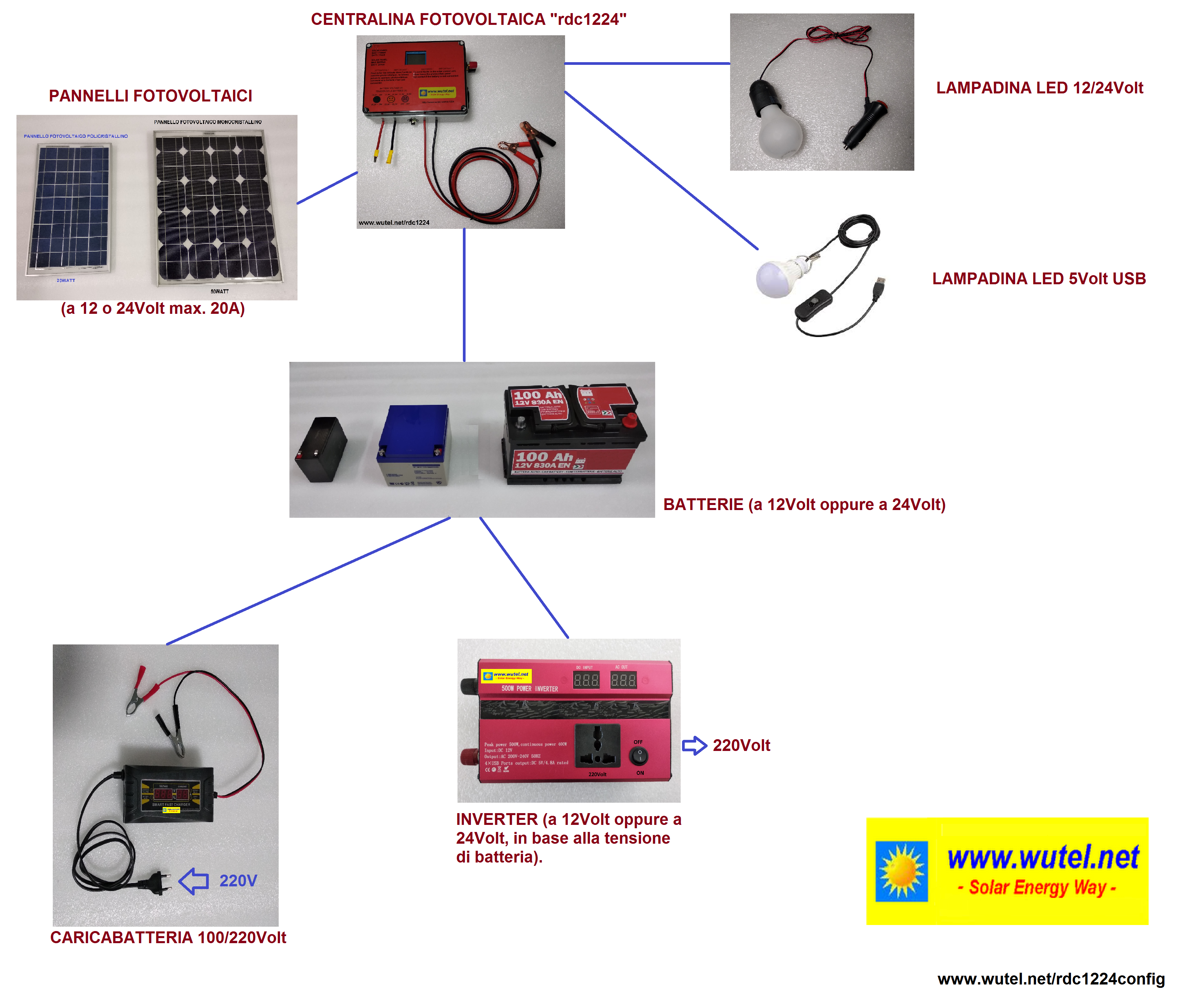

 PER MAGGIORI INFORMAZIONI SULLE POSSIBILI CONFIGURAZIONI D'UTILIZZO DELLA CENTRALINA FOTOVOLTAICA "rdc1224", CLICCA SULLA SEGUENTE IMMAGINE, OPPURE SUL SEGUENTE PULSANTE:



INFO SU CONFIG. "rdc1224"





(clicca sull'immagine per accedere al link informativo)




MANUALI CENTRALINE E.L.F.O.



     Grazie inoltre al riconoscimento automatico della tensione di batteria, la centralina è in grado di poter funzionare sia con batterie a 12Volt che con quelle a 24Volt, in modo così da poter utilizzare anche pannelli fotovoltaici a 24Volt, fino a un massimo di 20Ampere (vedi dato "Isc" del pannello).

ok  Tutti i componenti della centralina fotovoltaica "rdc1224" sono inoltre facilmente sostituibili o intercambiabili in caso di necessità.







Per vedere una panoramica sugli altri prodotti fotovoltaici del progetto "E.L.F.O.", clicca sul seguente pulsante:



  PROGETTO "E.L.F.O."














Per ulteriori informazioni o precisazioni, potete contattarci al seguente recapito mail:



mail   wutel@live.it
