CONFIGURAZIONI DELLE POSIBILI DOTAZIONI DELLA CENTRALINA FOTOVOLTAICA E.L.F.O."rdc1224"
http://www.wutel.net/rdc1224config
___________________________________________________
La centralina fotovoltaica "rdc1224" può essere predisposta con diverse soluzioni di dotazione, in modo così da poter essere utilizzata in tutte le esigenze d'impiego.

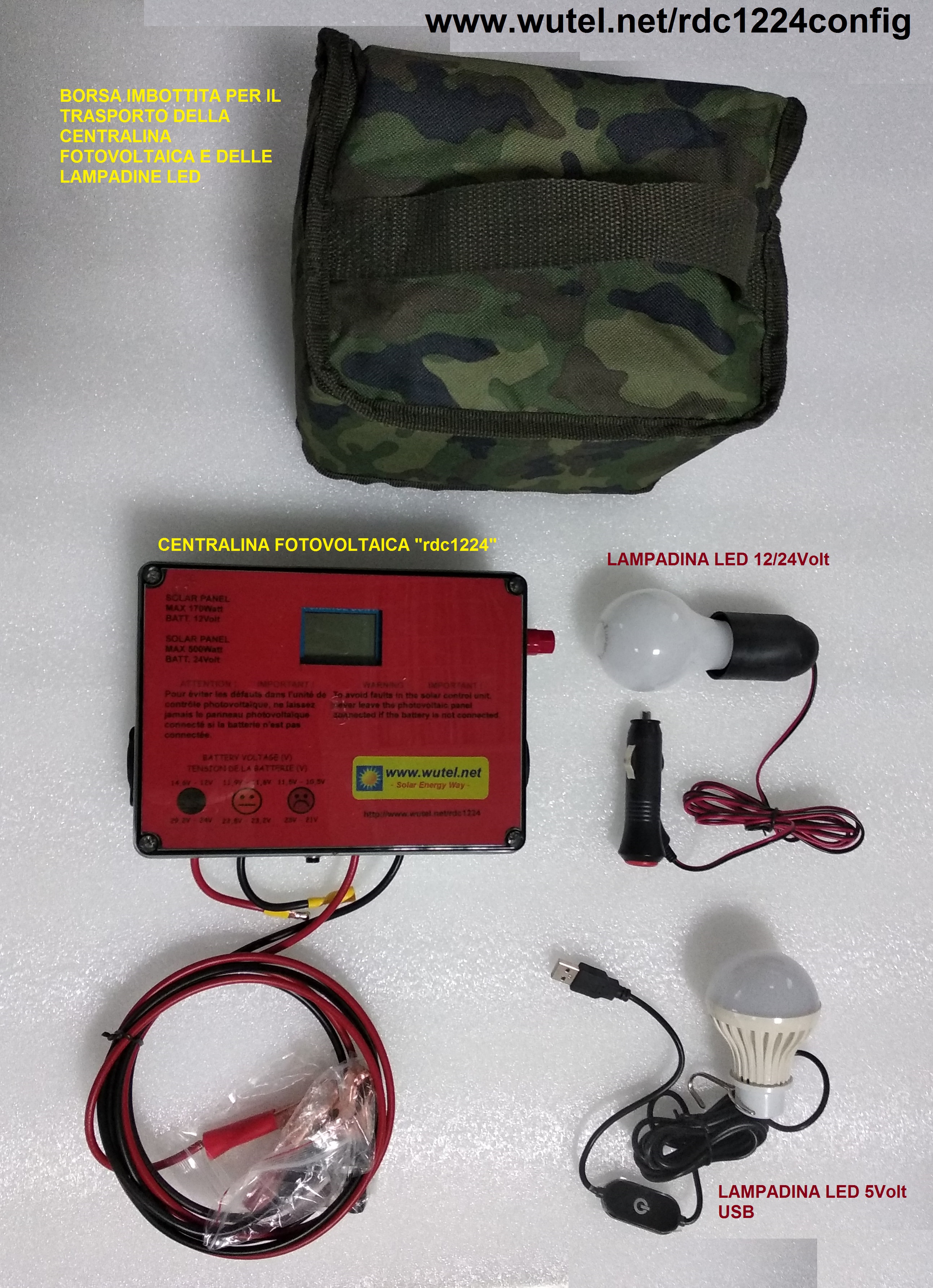

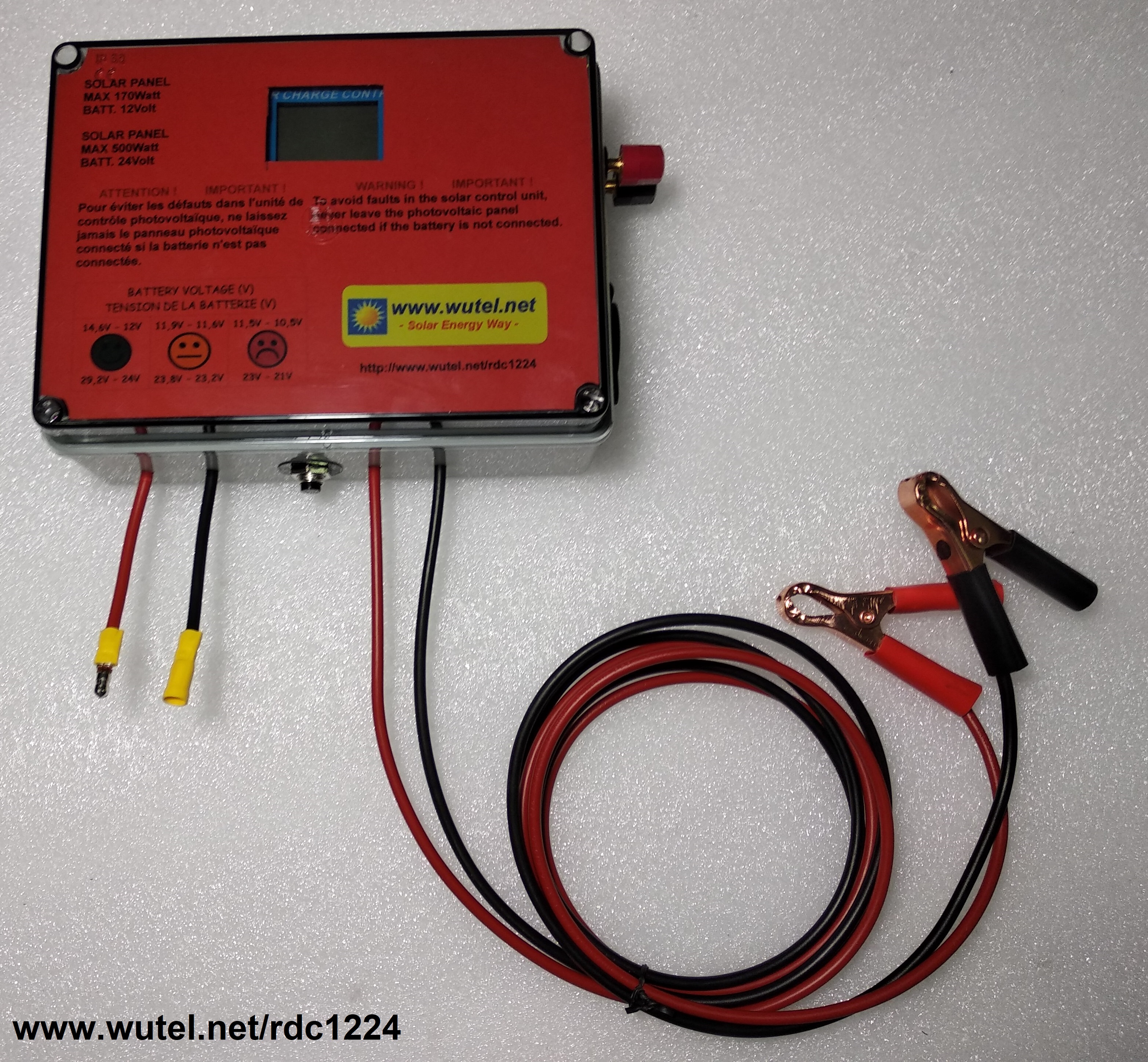

L'unità base "rdc1224" è la seguente:
La centralina è già dotata dei cavi con morsetti a pinza per essere collegata direttamente a batterie 12Volt, oppure a 24Volt (riconoscimento automatico della tensione di batteria).
Le batterie utilizzabili sono quelle ricaricabili al piombo di tipo "AGM", "GEL", oppure ad "acido libero" (quelle per automobili/moto), di capacità compresa tra 9Ah e 200Ah

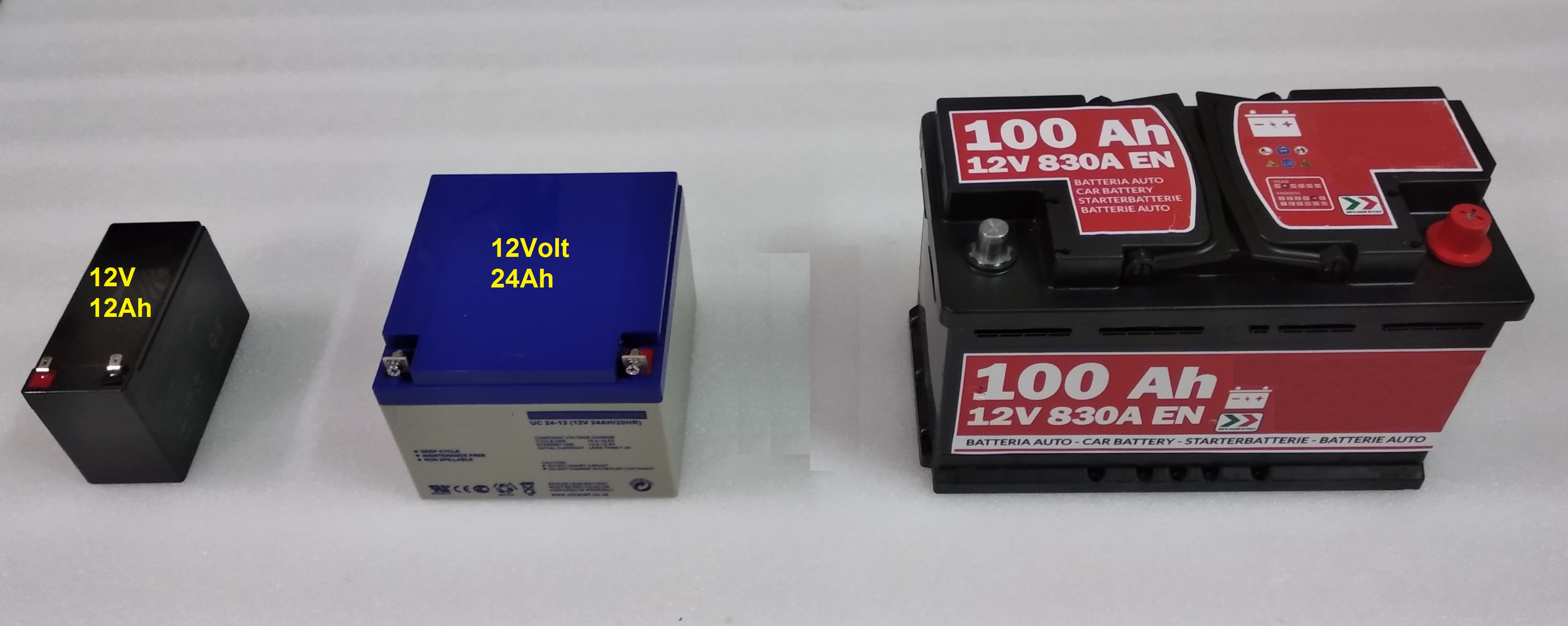

(esempi di possibili tipi di batterie ricaricabili al piombo utilizzabili)

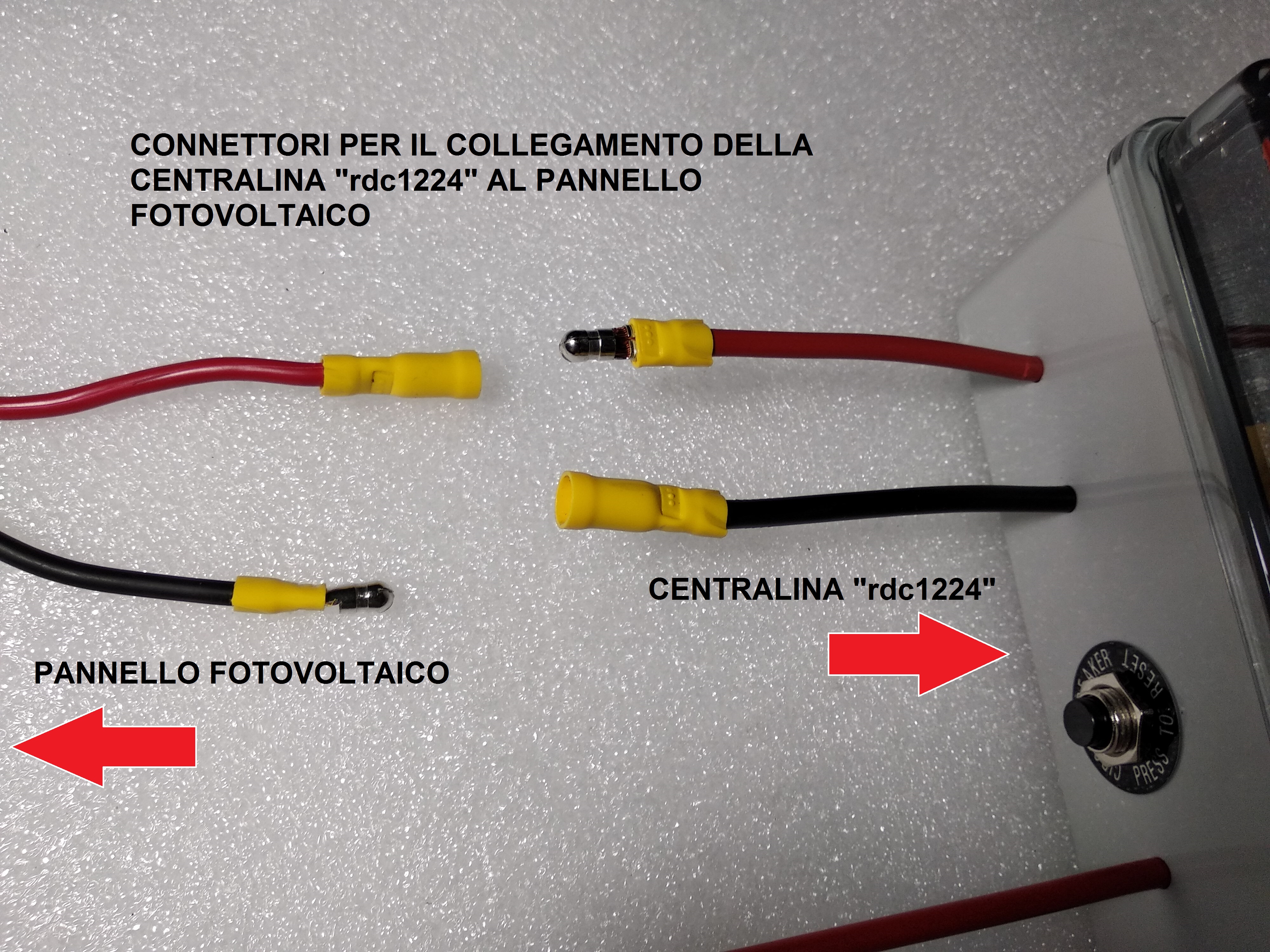

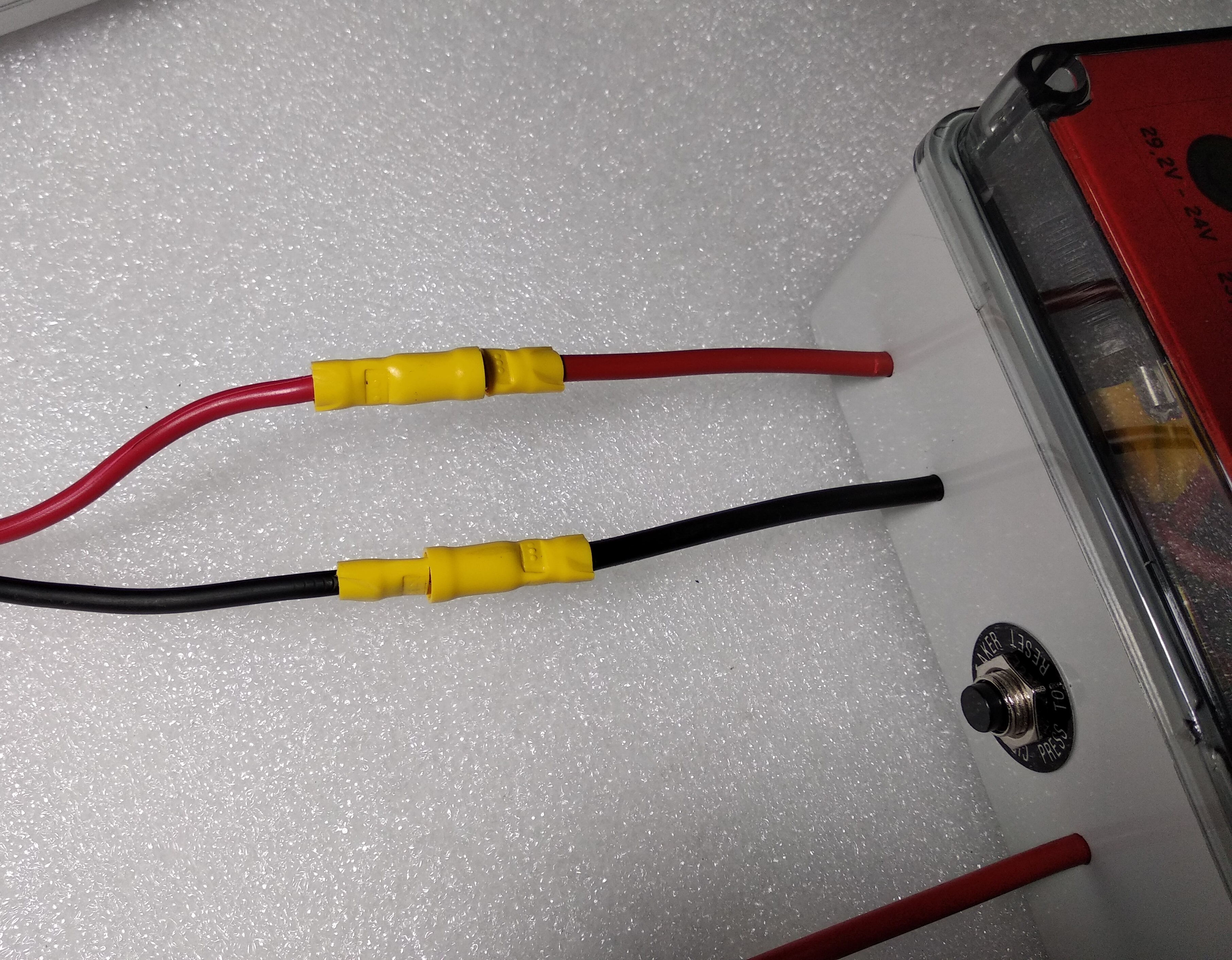

Nei connettori a innesto rapido di colore giallo, va invece collegato uno o più pannelli fotovoltaici (a 12 o a 24Volt, a seconda del tipo di batteria utilizzata).
I pannelli fotovoltaici collegabili alla centralina "rdc1224" sono quelli del tipo monocristallino o policristallino (la corrente massima complessiva dei pannelli, non deve superare i 20Ampere, mentre la tensione massima dei pannelli non deve superare i 50Volt).

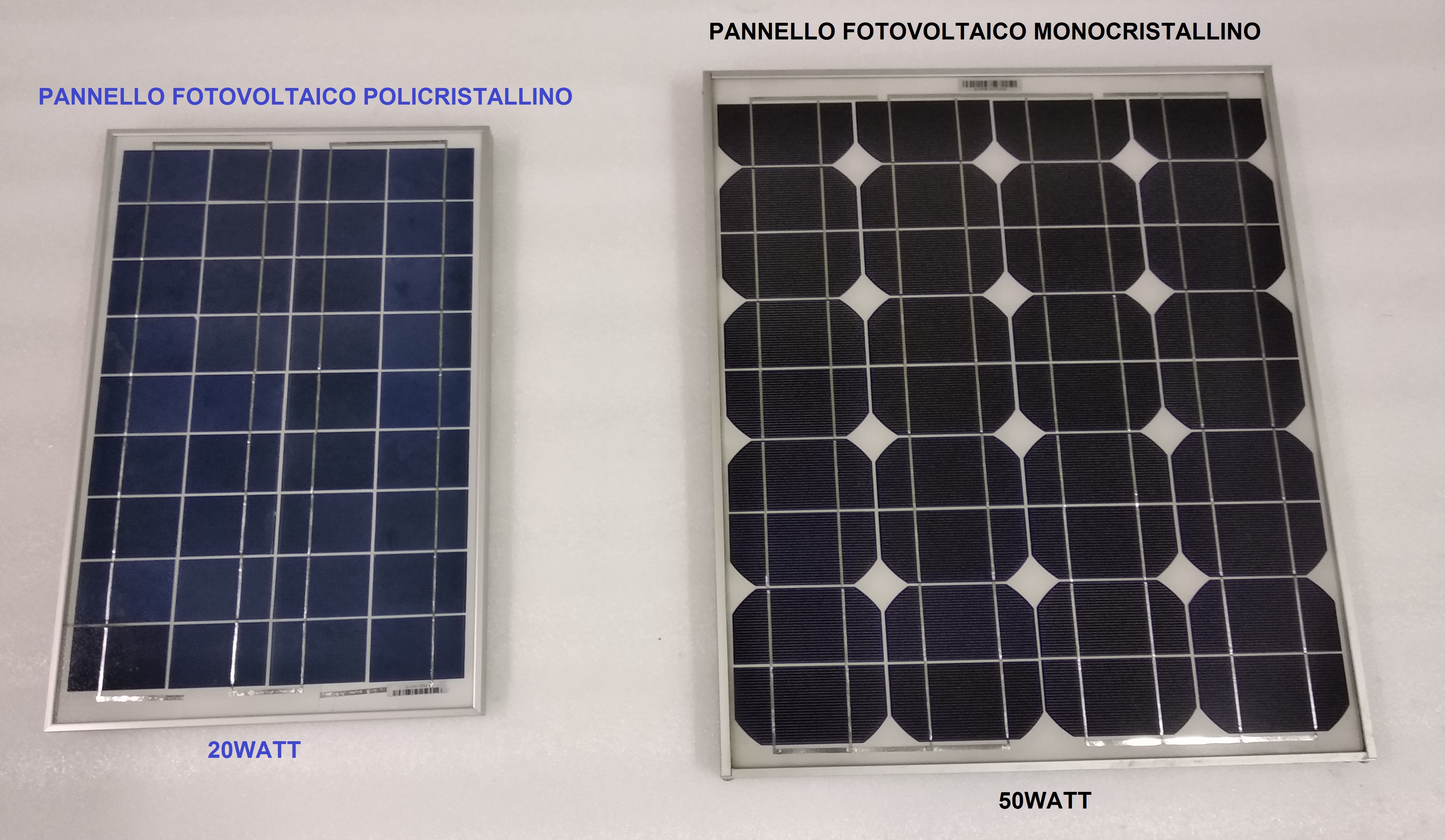

(esempi di pannelli fotovoltaici mono/policristallini di diversa potenza)

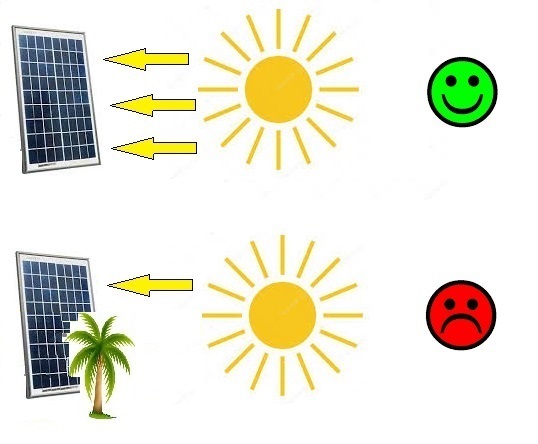

Per poter produrre la massima energia possibile, occorre che il pannello fotovoltaico sia sempre posizionato completamente al sole.
Inoltre, è anche indispensabile che il pannello fotovoltaico sia sempre il più possibile senza ombre (sulla sua superficie vetrata), dovute ad alberi, fili, edifici, ostacoli, erba alta, escrementi di volatili, sporcizia, foglie, ecc.
Tutti i pannelli fotovoltaici, infatti, per poter funzionare bene e produrre energia, hanno bisogno di essere esposti al sole diretto (senza ombre) su tutta la loro superficie e non soltanto parzialmente o alla semplice luce ambientale, anche se diurna.
__________________________________________

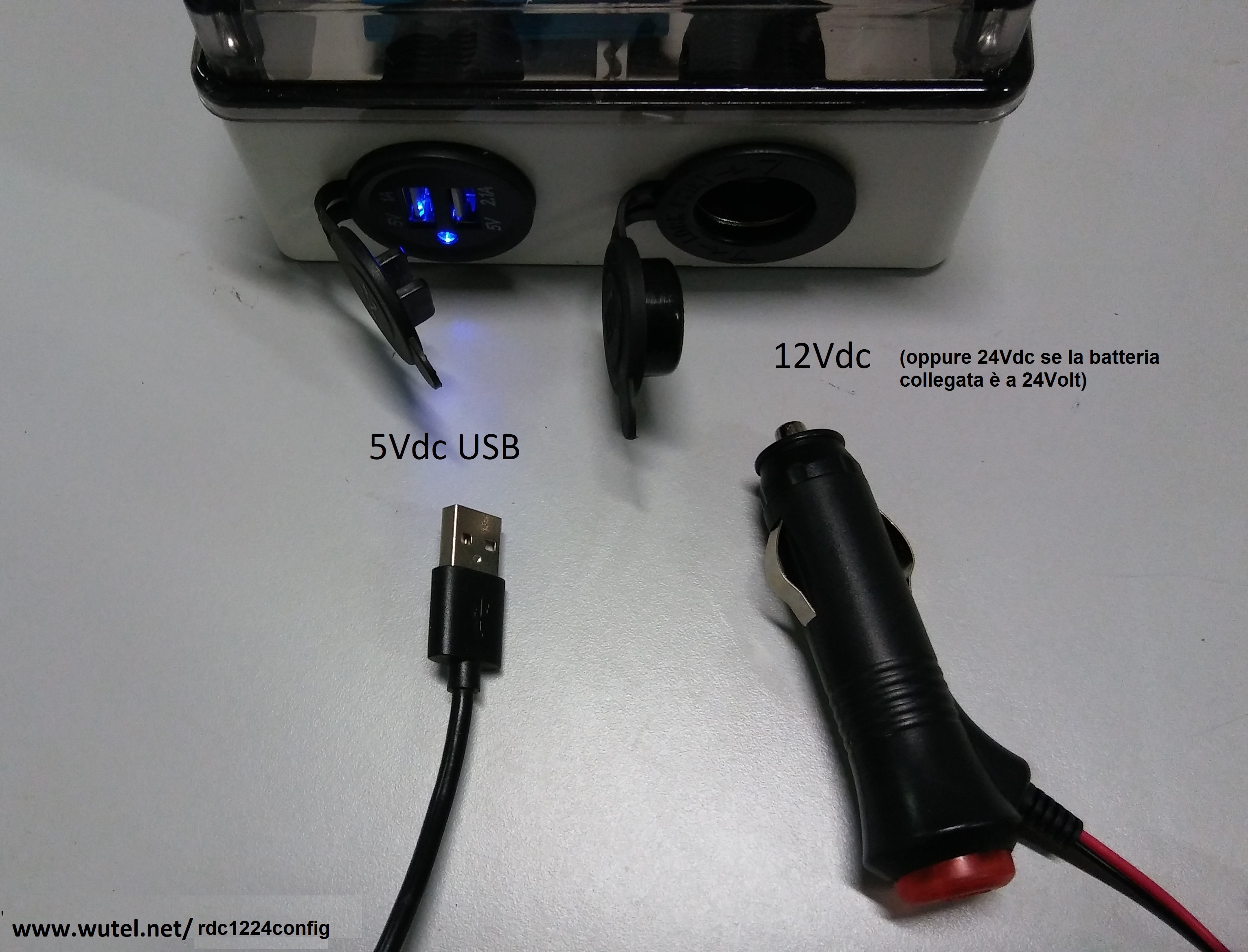

Incorporate nella centralina fotovoltaica "rdc1224", sono disponibili una presa di tipo "accendino" da auto e due prese USB, in modo da poter disporre (anche contemporaneamente), di uscite a 12Volt (oppure 24Volt) e 5Volt USB, così da poter ricaricare ed alimentare tutti i dispositivi elettronici, informatici e di telefonia mobile.

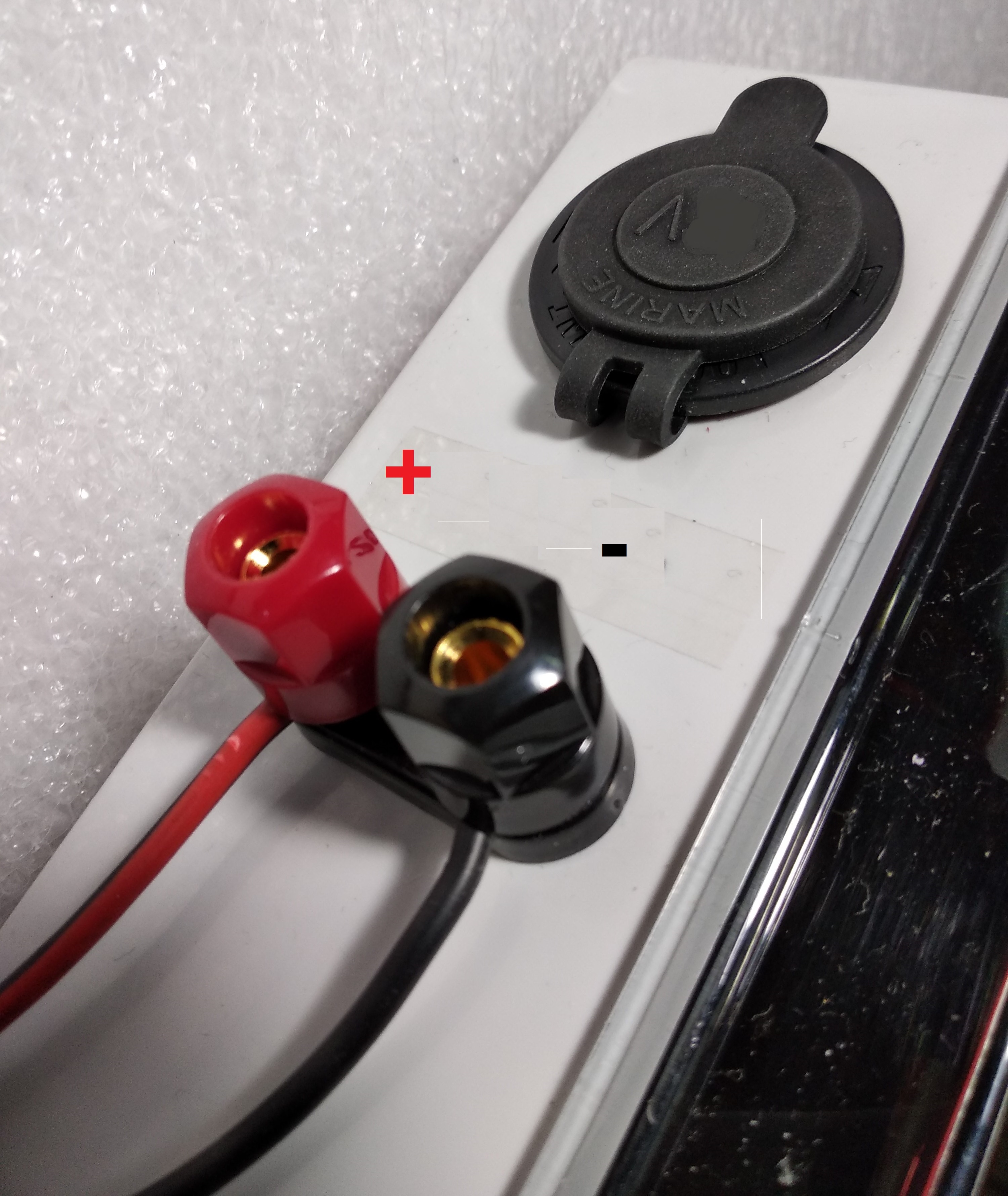

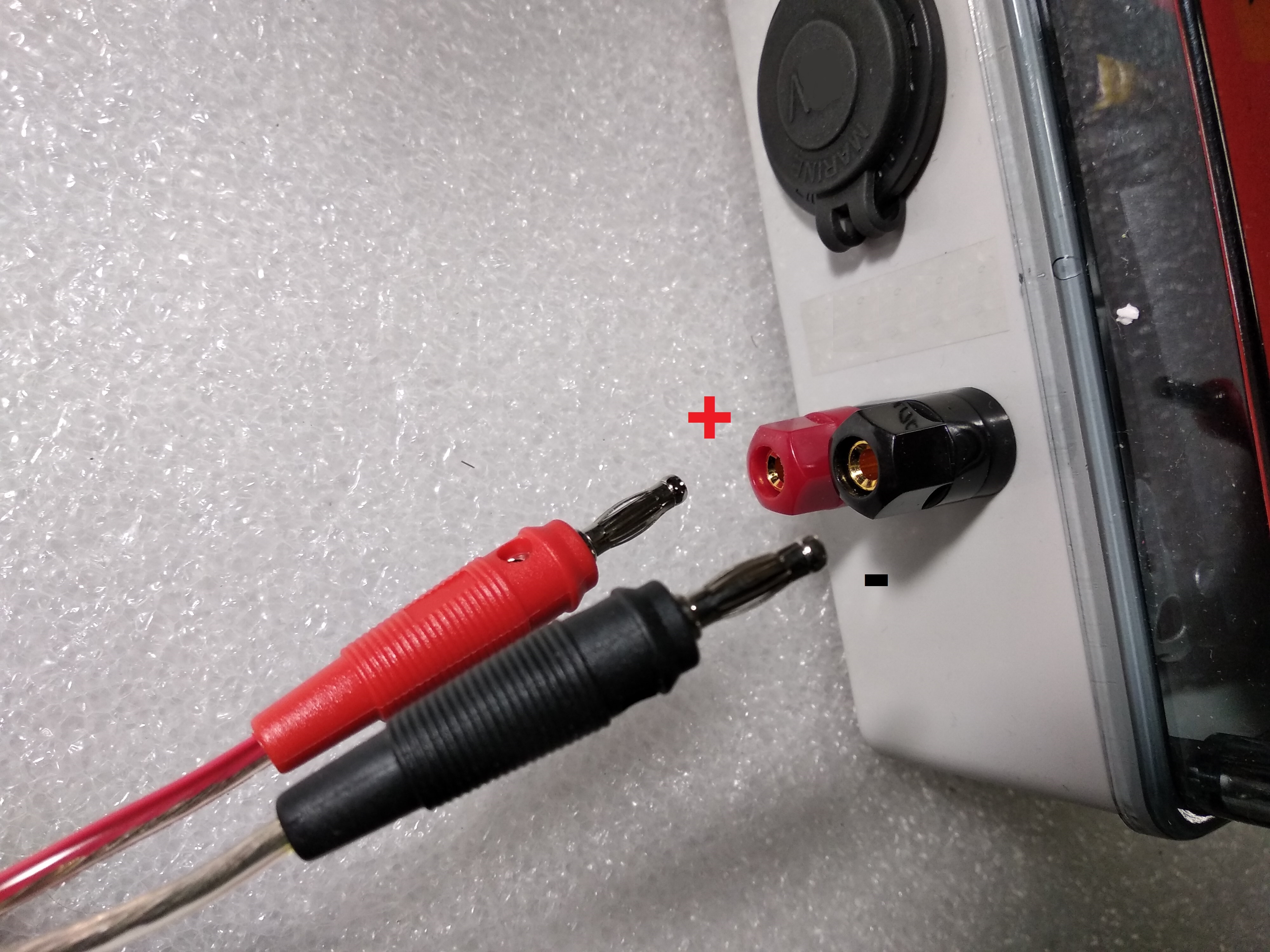

Nella centralina fotovoltaica è anche incorporato un connettore a morsetto, al quale poter collegare direttamente sia spinotti da 4mm di diametro, che cavi elettrici spelati o dotati di capicorda.

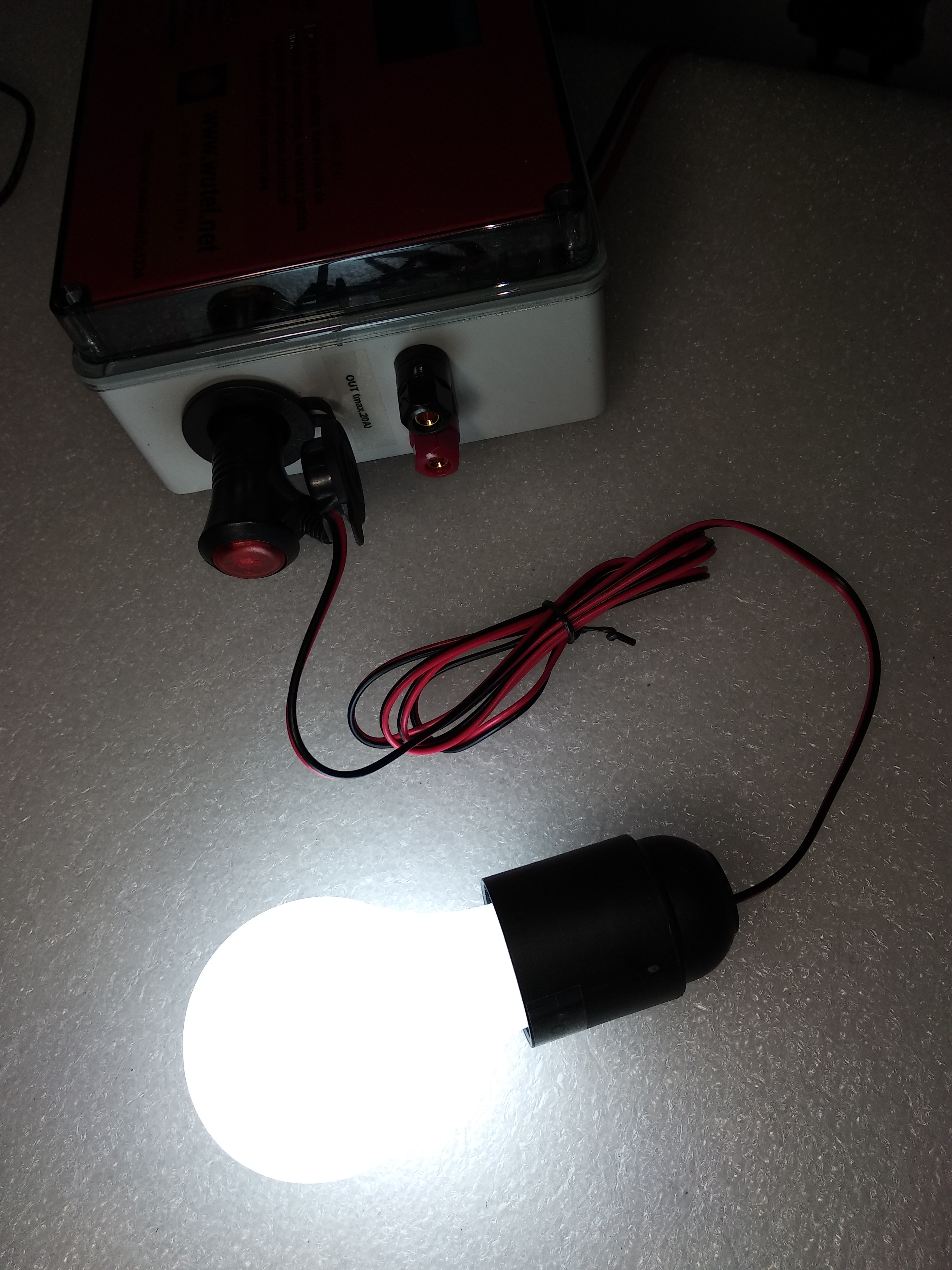

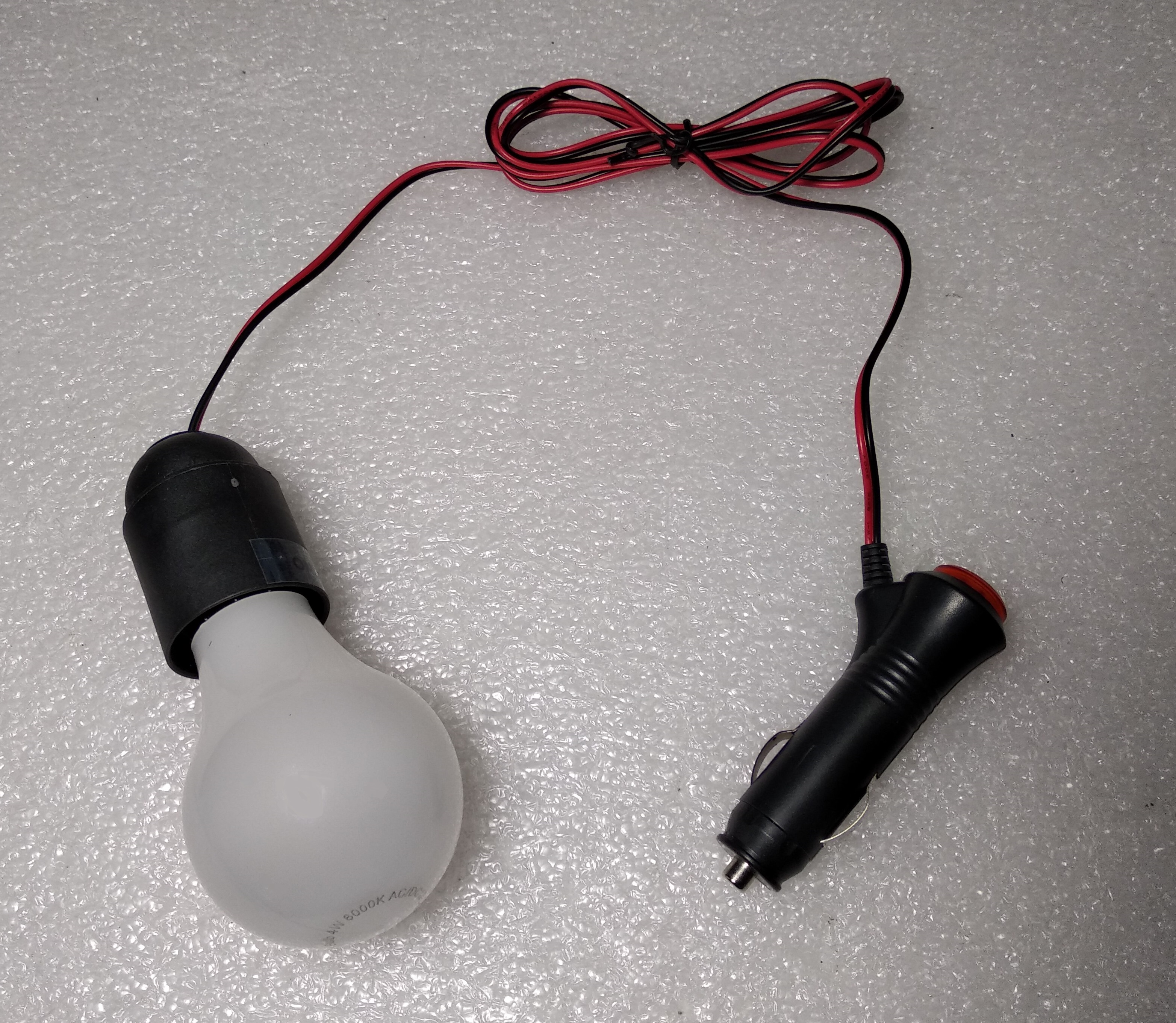

questo tipo di connettore serve per poter alimentare direttamente lampadine LED per l'illuminazione, oppure altre apparecchiature elettriche/elettroniche funzionanti a 12Volt (oppure a 24Volt, a seconda della tensione della batteria).
__________________________

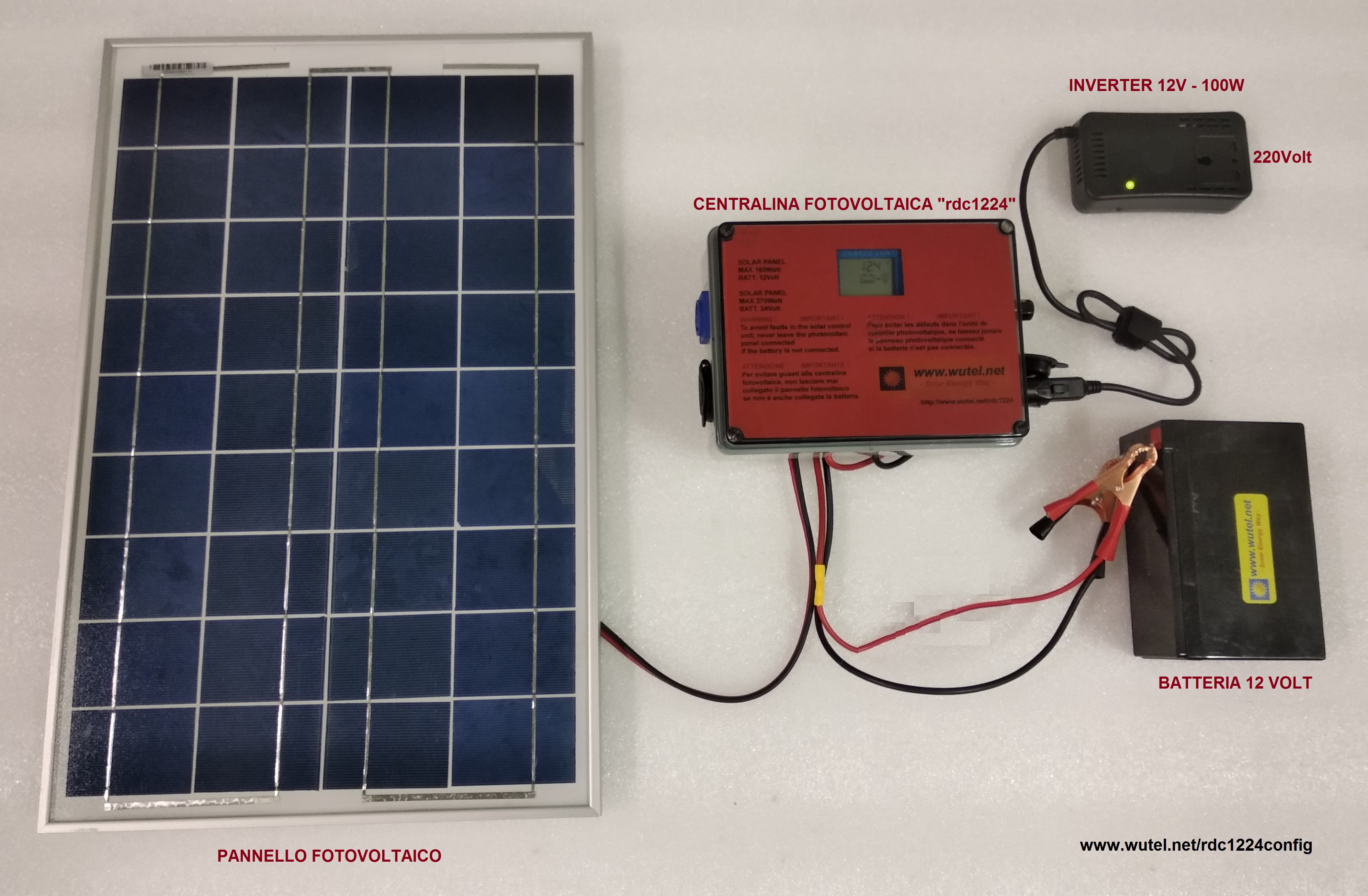

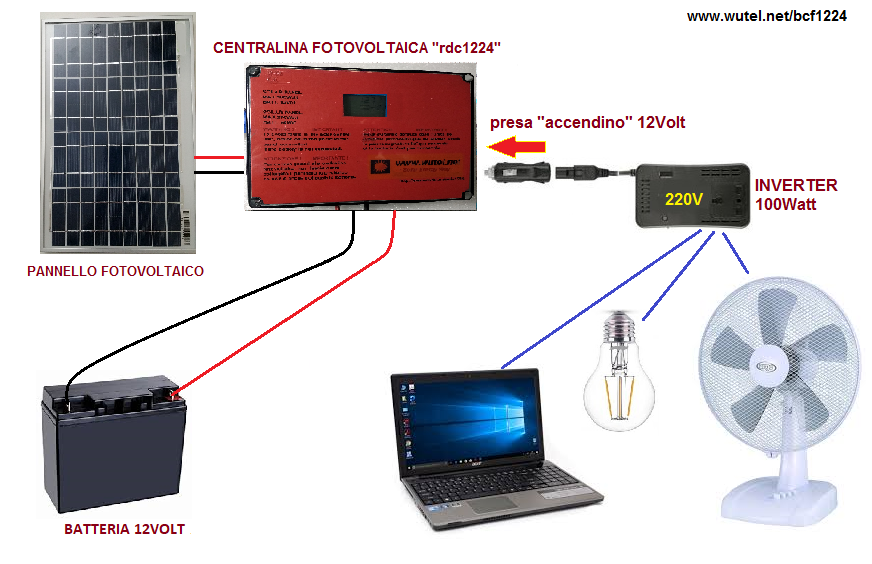

L'inverter per trasformare la tensione in corrente continua a 12Volt (oppure 24Volt) della batteria, in quella a 220Volt in corrente alternata,

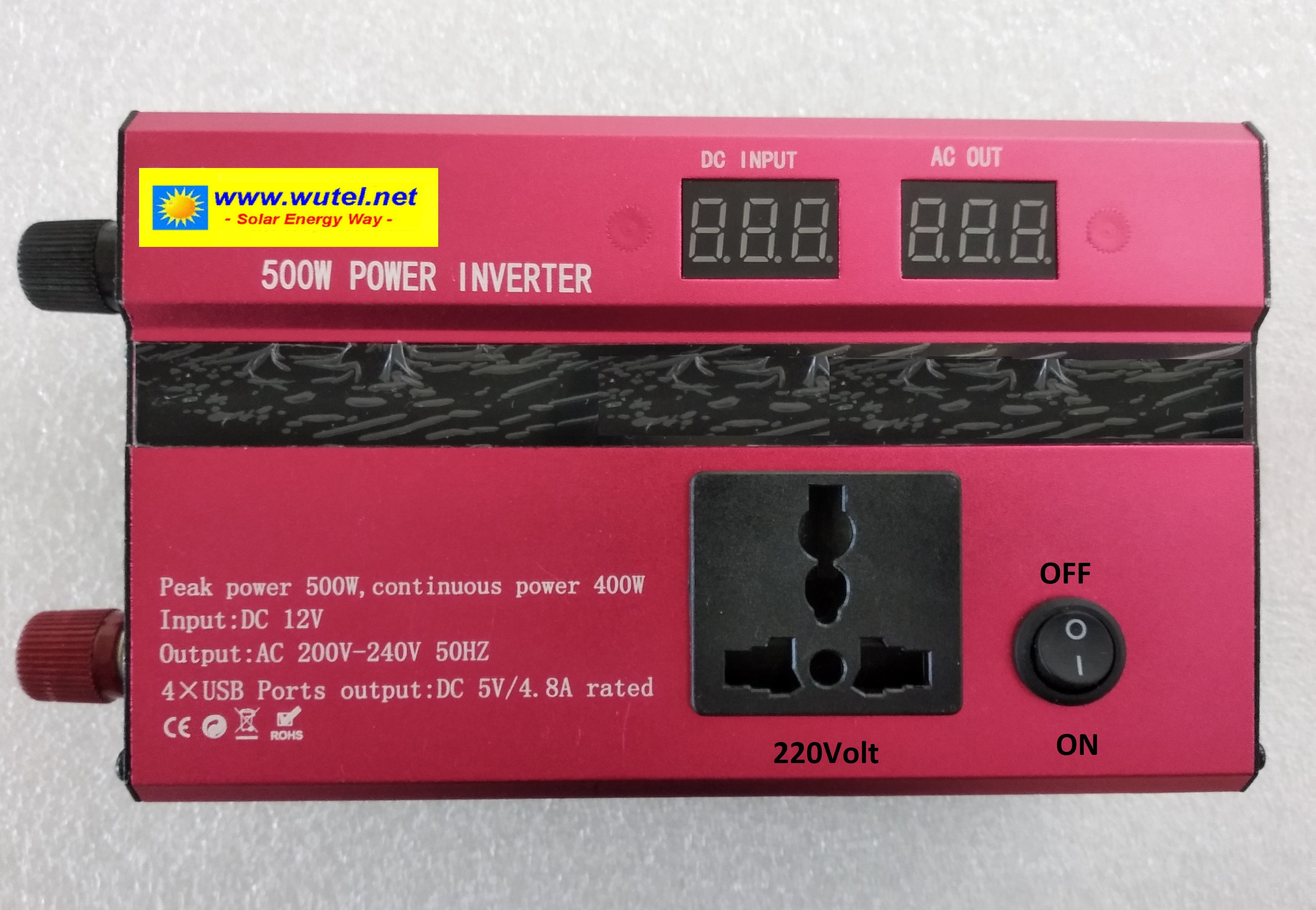

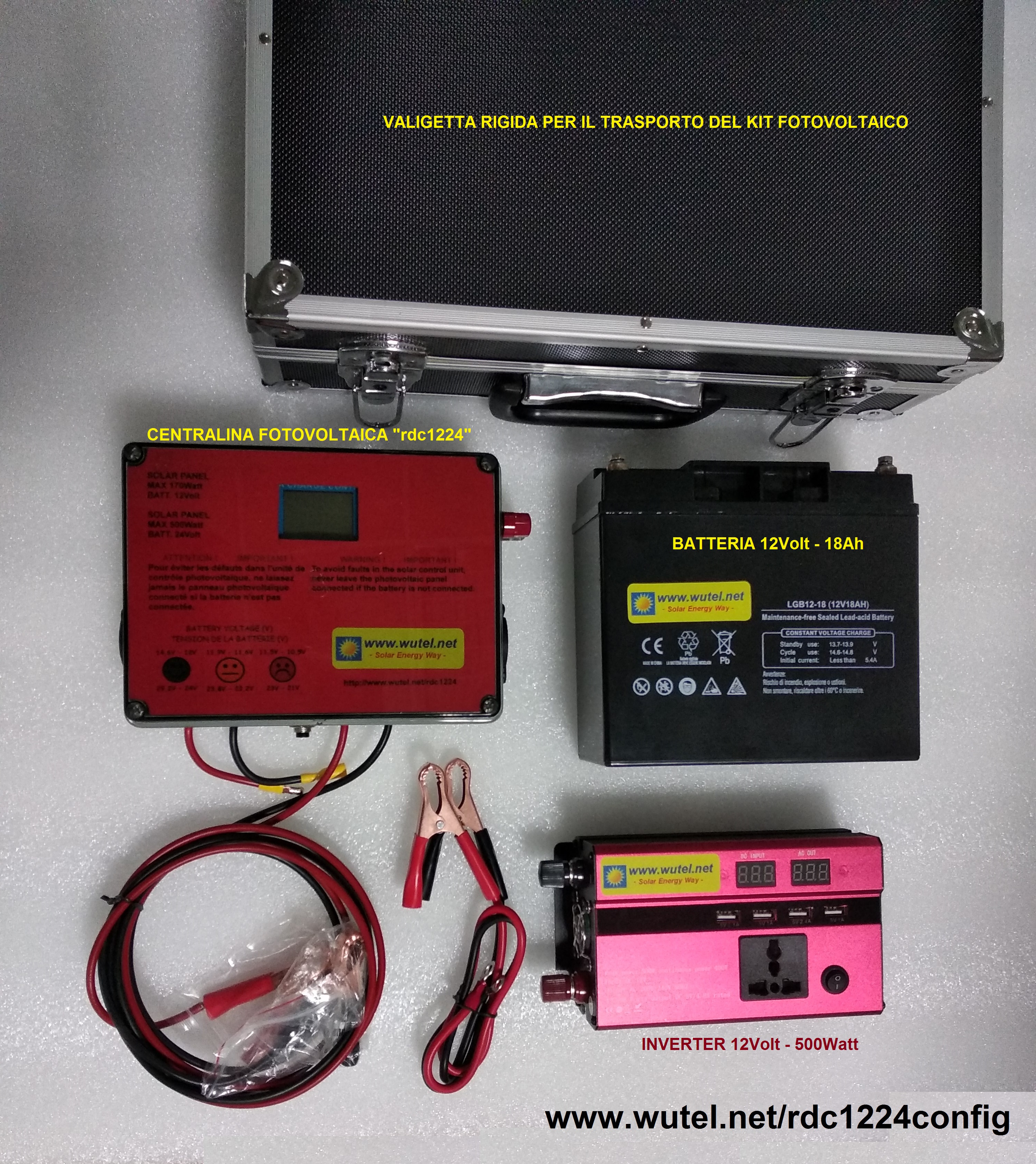

(esempio di inverter 12Volt - > 220Volt da 500Watt)

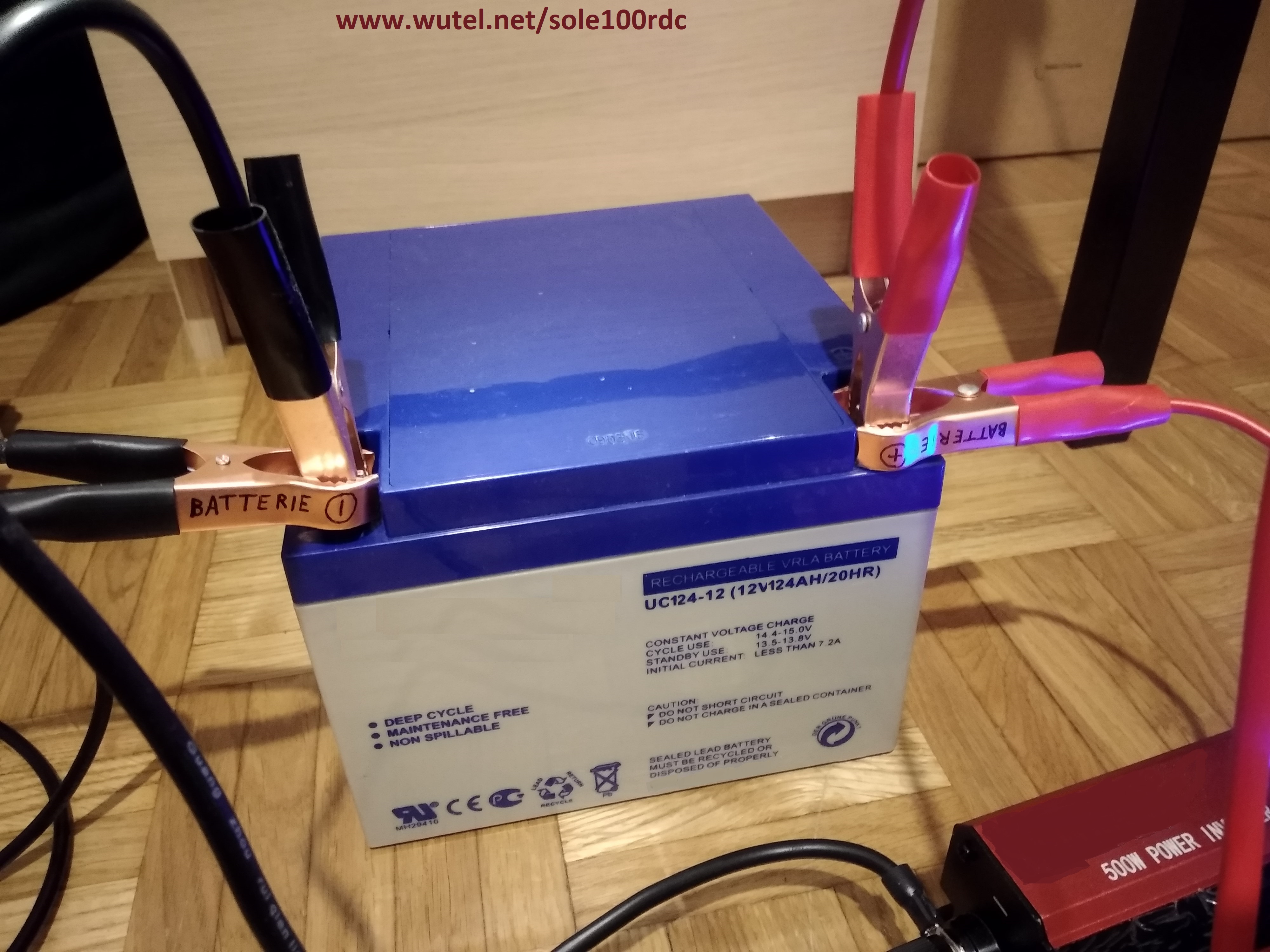

va invece collegato direttamente ai poli della batteria, tramite i cavetti con pinza (in dotazione).

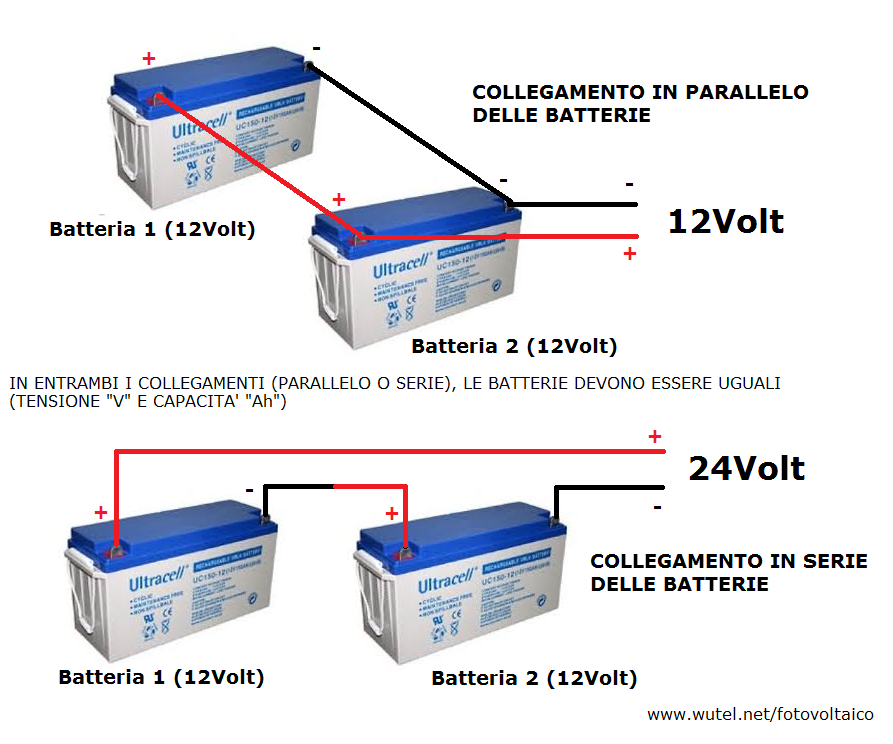

N.B. se si utilizza una batteria a 12Volt, è possibile collegare soltanto inverter che funzionano a 12Volt, mentre se si utilizzano batterie a 24Volt, oppure due batterie in serie a 12Volt, occorre collegare soltanto inverter che funzionano a 24Volt.
La centralina fotovoltaica "rdc1224" è in grado di poter funzionare sia a 12Volt che a 24Volt (riconoscimento automatico della tensione di batteria).
___________________________
La centralina fotovoltaica "rdc1224", è molto pratica e versatile ed è infatti stata ideata proprio con lo scopo di poter rendere disponibile a tutti, e in qualsiasi parte del mondo, il minimo indispensabile di energia elettrica necessaria per il funzionamento in autonomia di lampade per l'illuminazione, computer, radio, TV, ventilatori, piccoli elettrodomestici, ecc. e per la ricarica di telefoni cellulari, smartphone, tablet e altre apparecchiature elettroniche.
Per poter invece collegare e utilizzare apparecchi elettrici di maggior consumo giornaliero (ad esempio un frigorifero o una pompa per l'acqua), è necessario collegare alla centralina fotovoltaica pannelli e inverter di maggior potenza (Watt) e batterie di maggiore capacità (Ah).

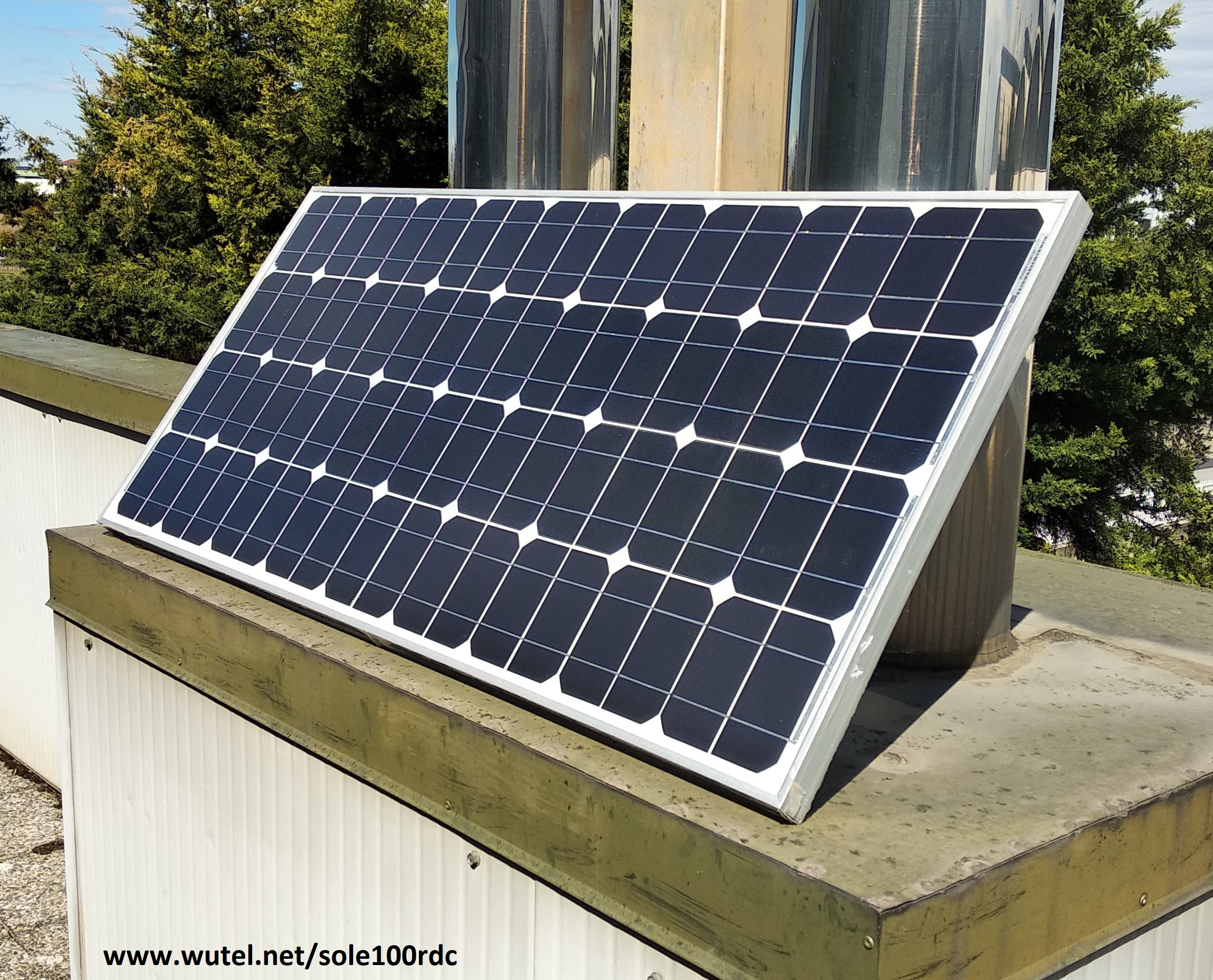

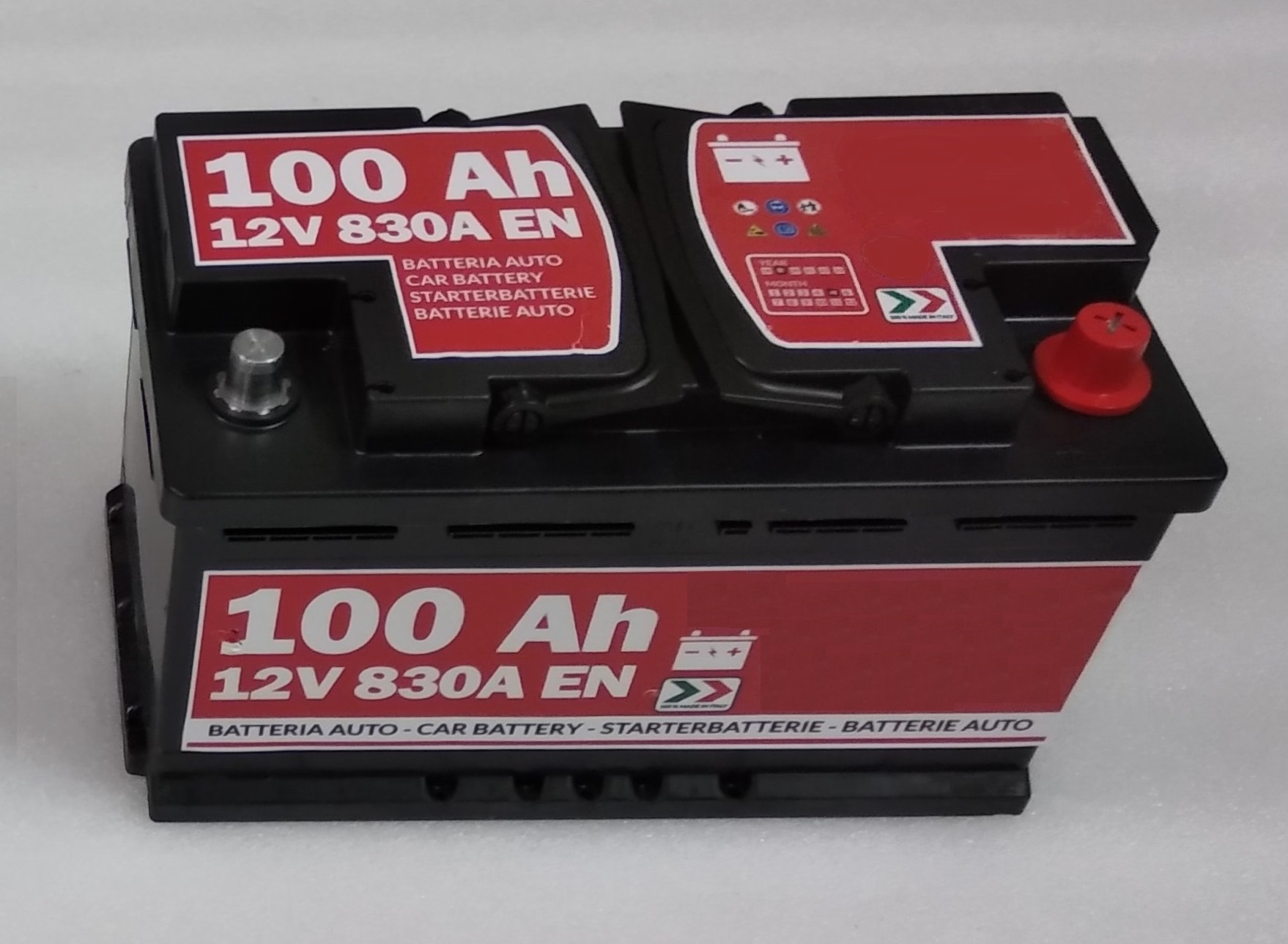

(esempio di pannello fotovoltaico da 100Watt di potenza e batteria da 12Volt - 100Ah di capacità)
Le centraline e le valigette fotovoltaiche del progetto "E.L.F.O.", fanno infatti anche parte di piccoli progetti di cooperazione internazionale, per il supporto e l'aiuto alle persone e alle popolazioni che sono ancora completamente prive di energia elettrica, oppure che hanno subito interruzioni della fornitura o danni alla rete di distribuzione elettrica del proprio paese a causa di eventi bellici, economici o per calamità naturali.
( http://www.wutel.net/coopint )
COMPONIBILITA' DI DOTAZIONE DELLA CENTRALINA FOTOVOLTAICA "rdc1224"
Partendo dall'unità base (centralina fotovoltaica), è possibile comporre la dotazione del kit fotovoltaico, in base alle esigenze di utilizzo che si desidera ottenere, scegliendo:
numero e potenza (Watt) dei pannelli fotovoltaici collegabili;
capacità (Ah), tensione (Volt) e tipo (AGM, GEL, acido) delle batterie collegabili;
numero e tensione di funzionamento (12Volt / 5Volt USB) delle lampadine LED collegabili;
potenza (Watt) e tensione di alimentazione (Volt) dell'inverter;
numero e potenza (Watt) delle lampadine LED funzionanti a 220Volt;
tipo e modello del caricabatterie da rete (se necessario).
ESEMPI D'UTILIZZO

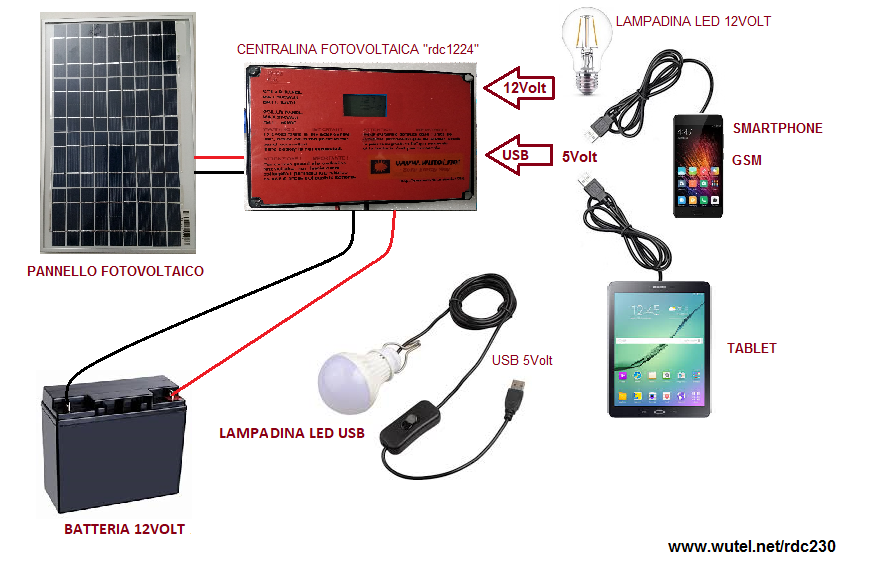

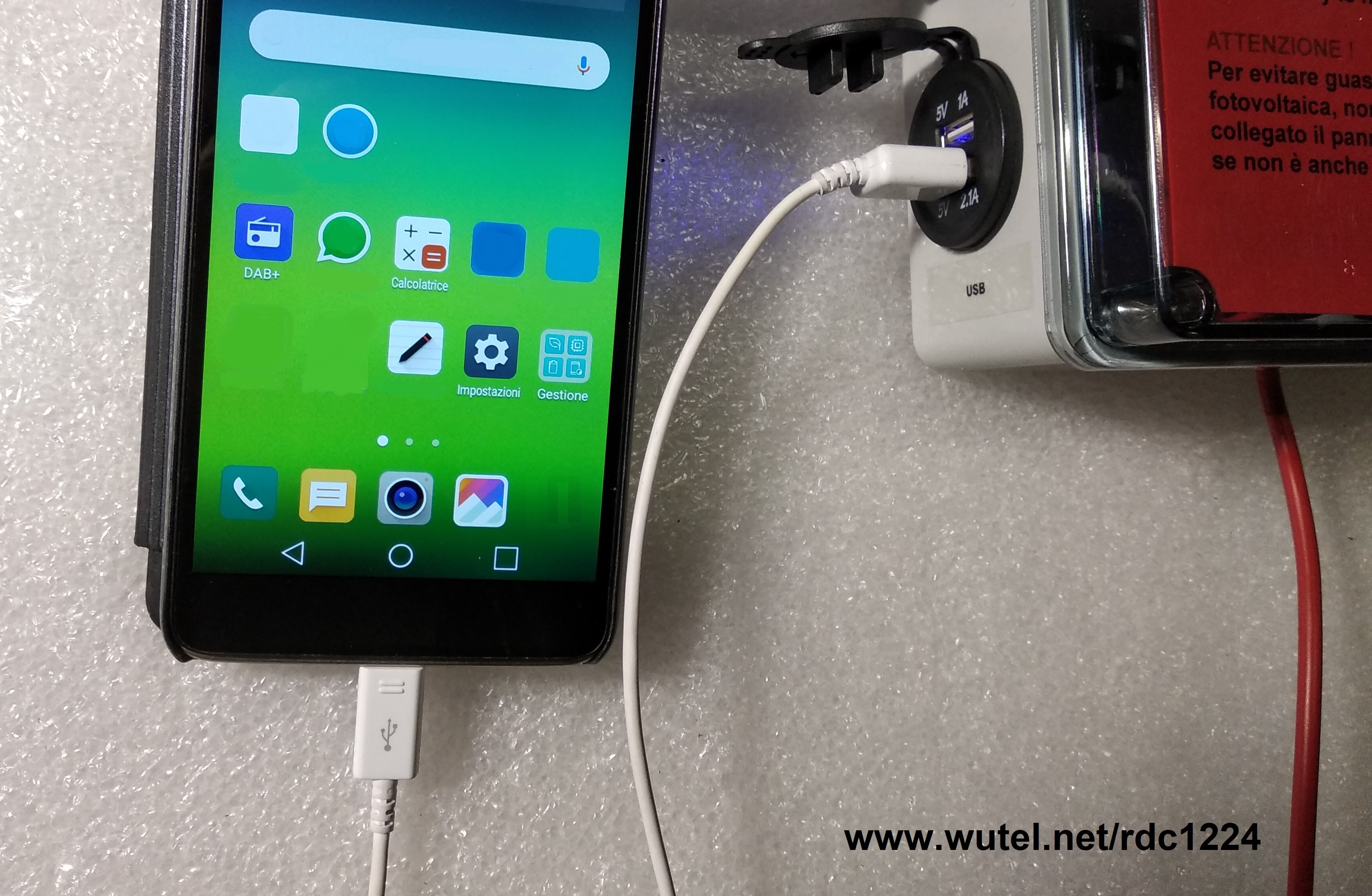

(ricarica batteria smartphone e illuminazione con lampadina LED 12/24Volt)

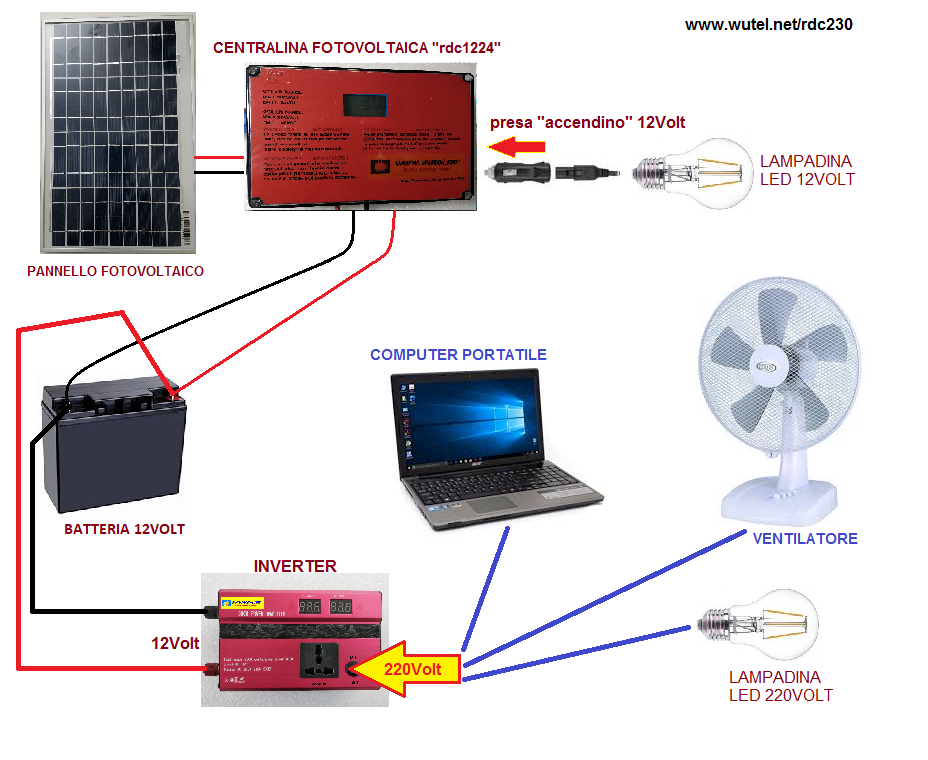

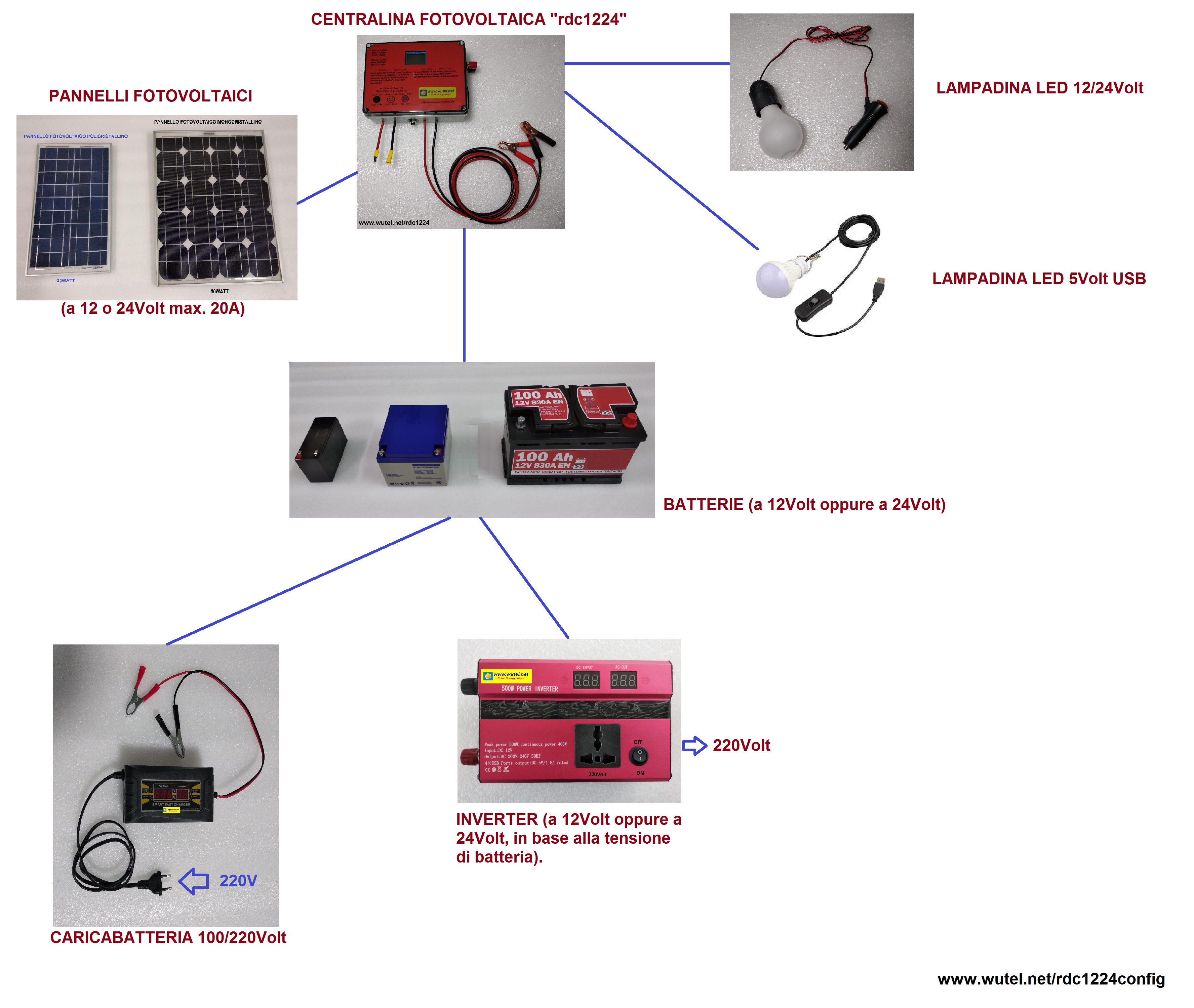

ESEMPI DI POSSIBILI CONFIGURAZIONI KIT FOTOVOLTAICO CON CENTRALINA "rdc1224"
PESI E DIMENSIONI
L'idea di realizzare questi piccoli sistemi fotovoltaici completi è anche stata pensata nell'ottica di avere pesi e dimensioni i più contenuti possibile, in modo da poterli praticamente inserire in borse e valigie nel caso dovessero essere portati personalmente in aereo, nave, treno, automobile, oppure spediti tramite corriere o servizio postale.

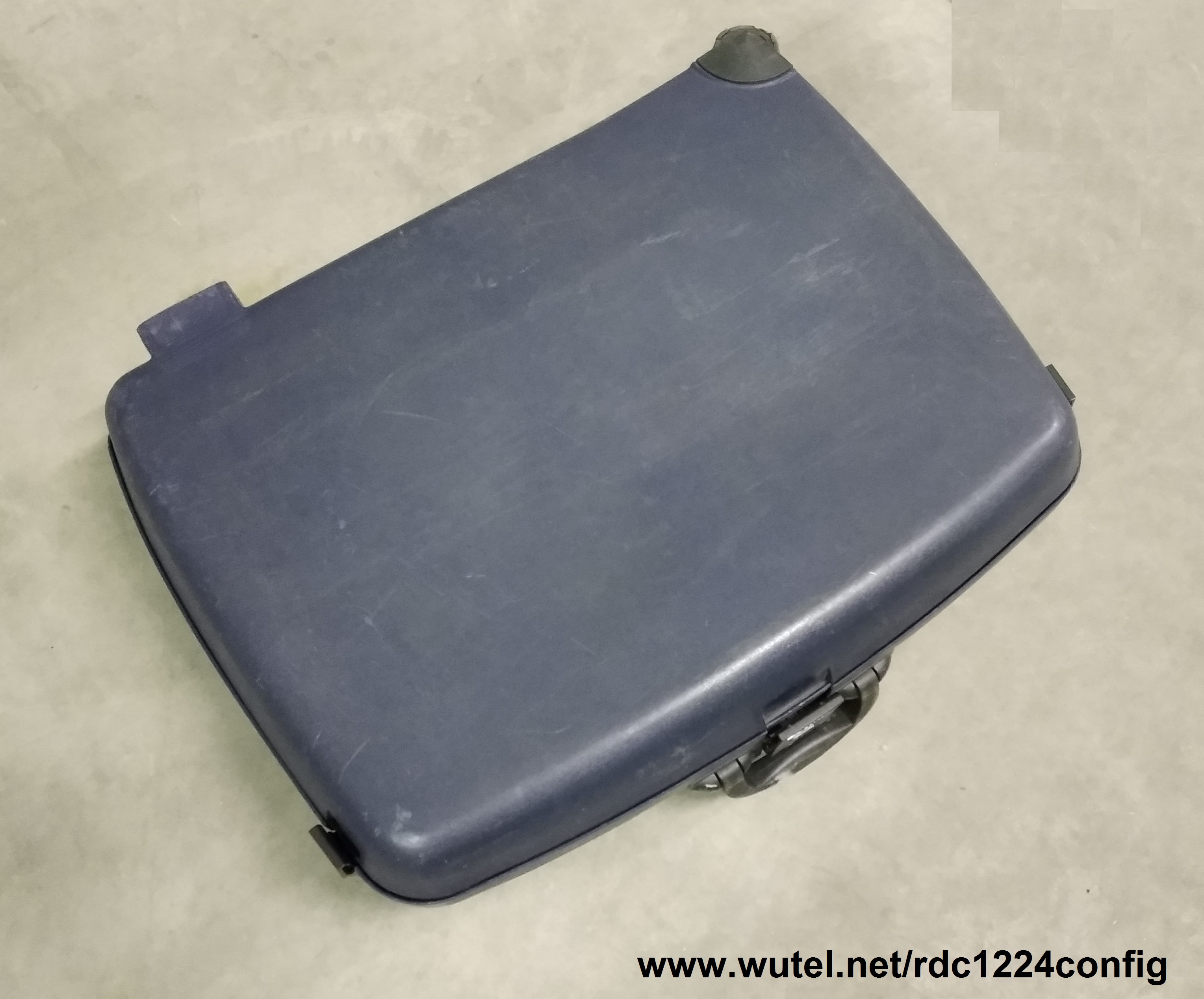

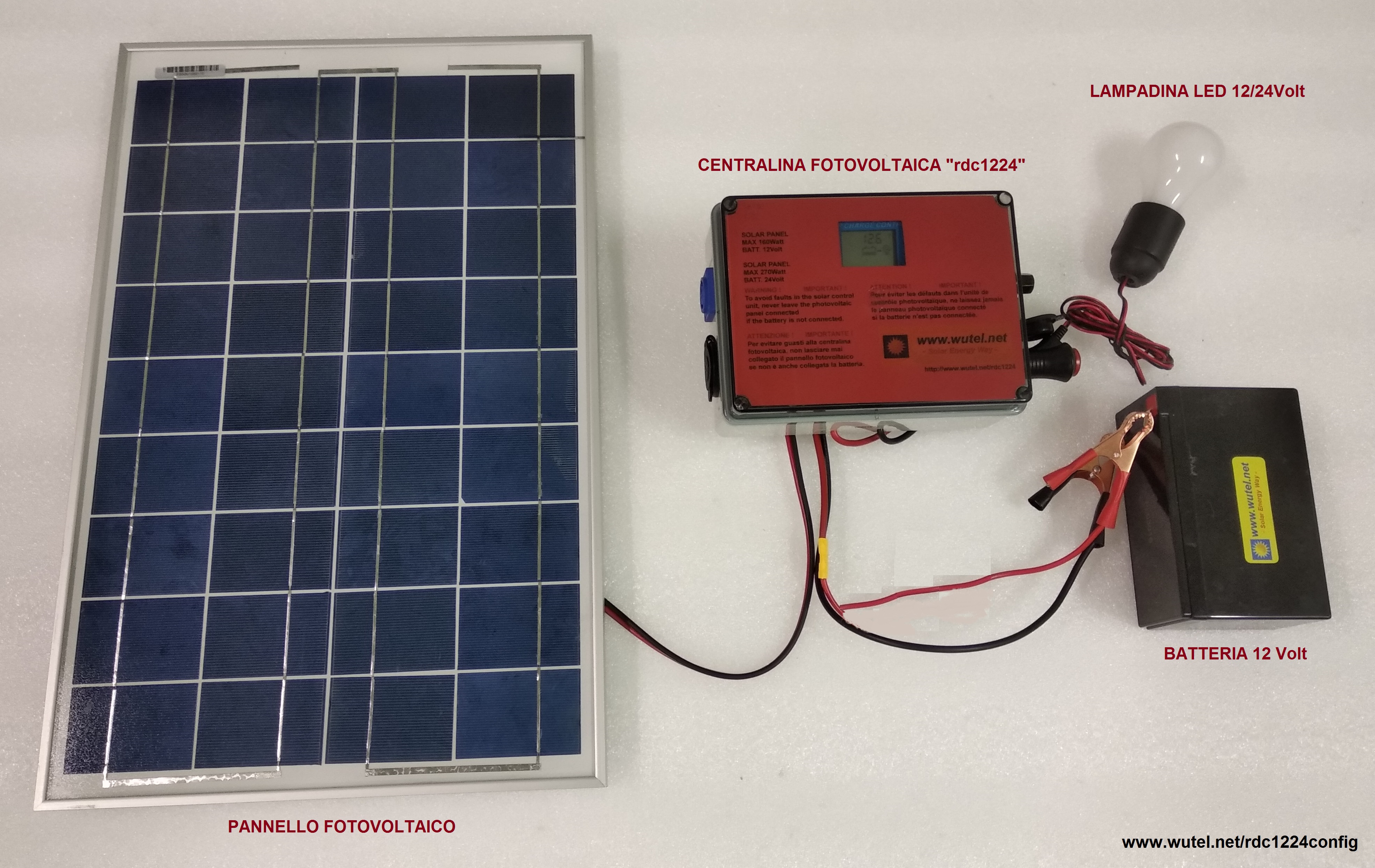

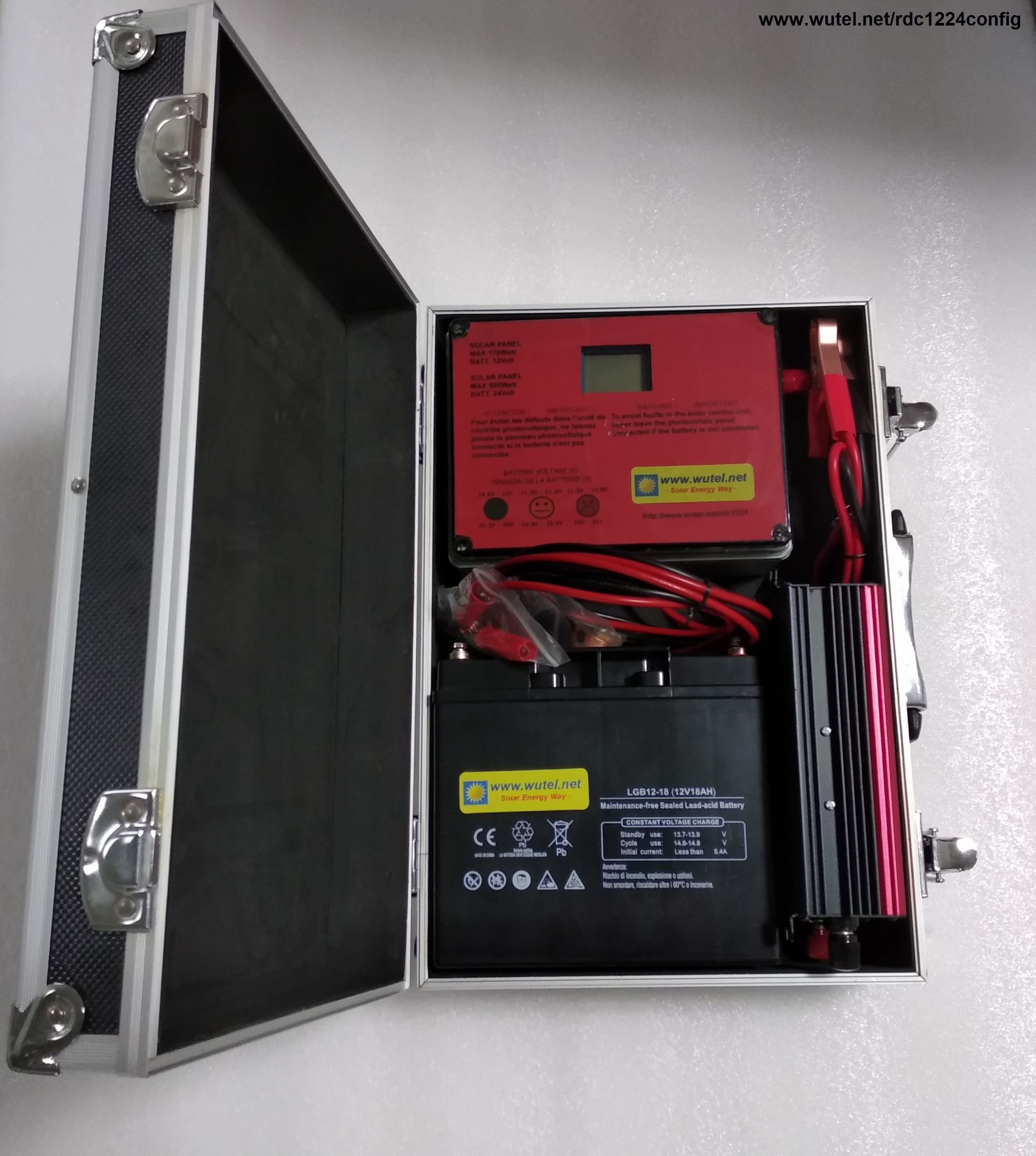

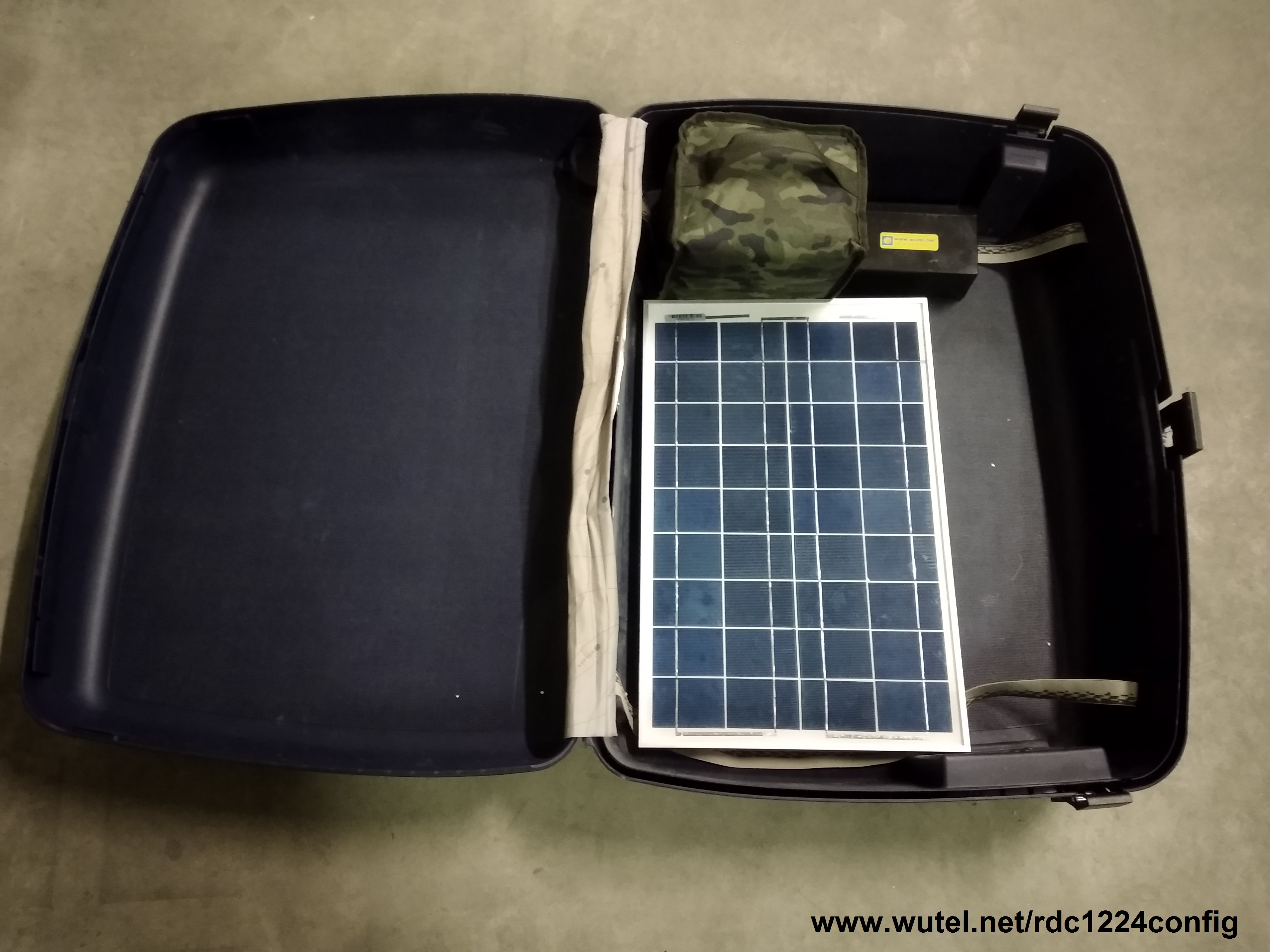

L'esempio di kit fotovoltaico in valigia, di cui alle precedenti foto, composto da:
- centralina fotovoltaica "rdc1224";
- lampadina LED 12/24Volt;
- inverter 100Watt (12Volt -> 220Volt);

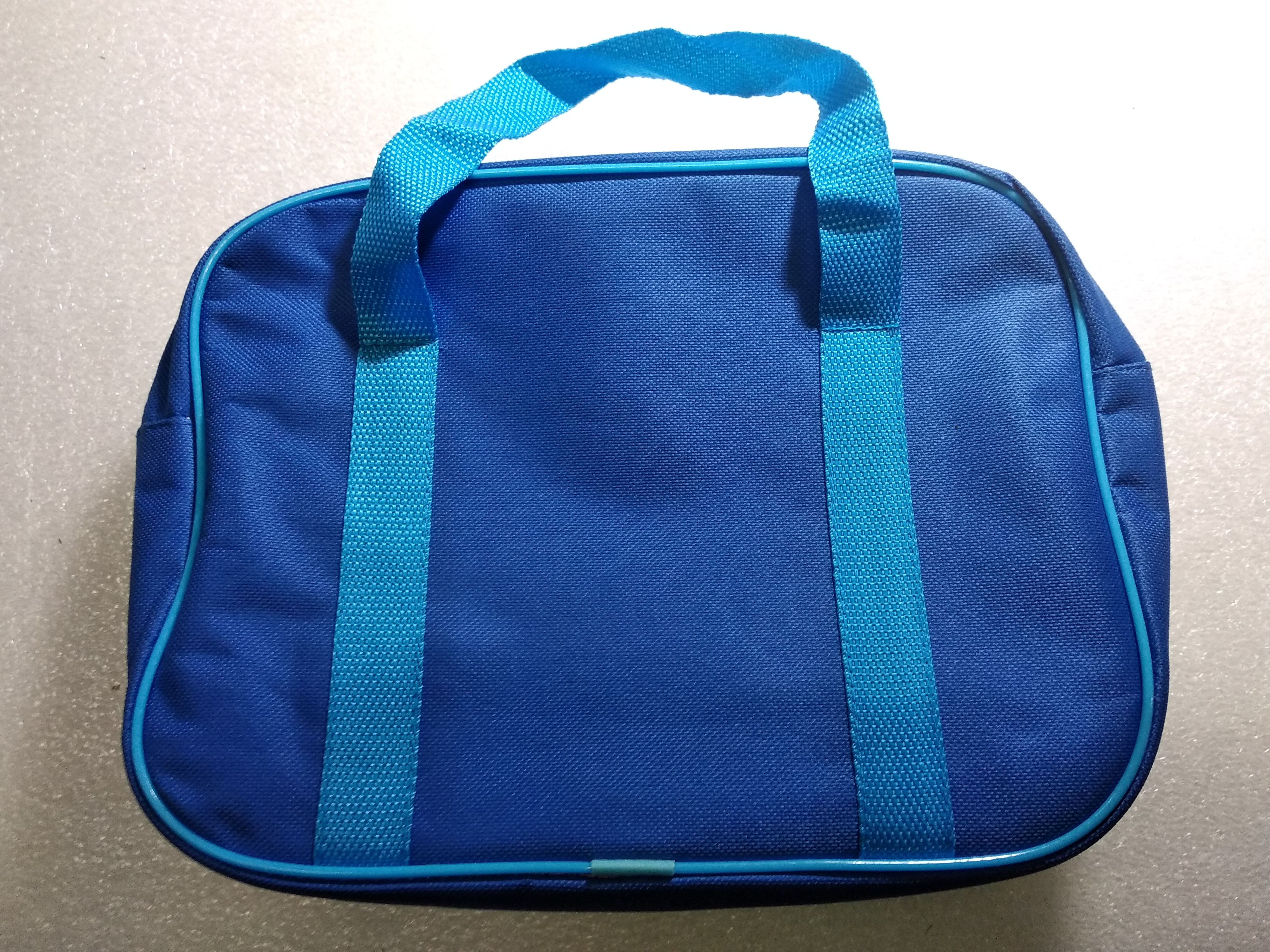

- borsa imbottita con cerniera lampo;
- pannello fotovoltaico 20Watt;
- batteria 12Volt - 9Ah;
pesa complessivamente 5,755Kg.

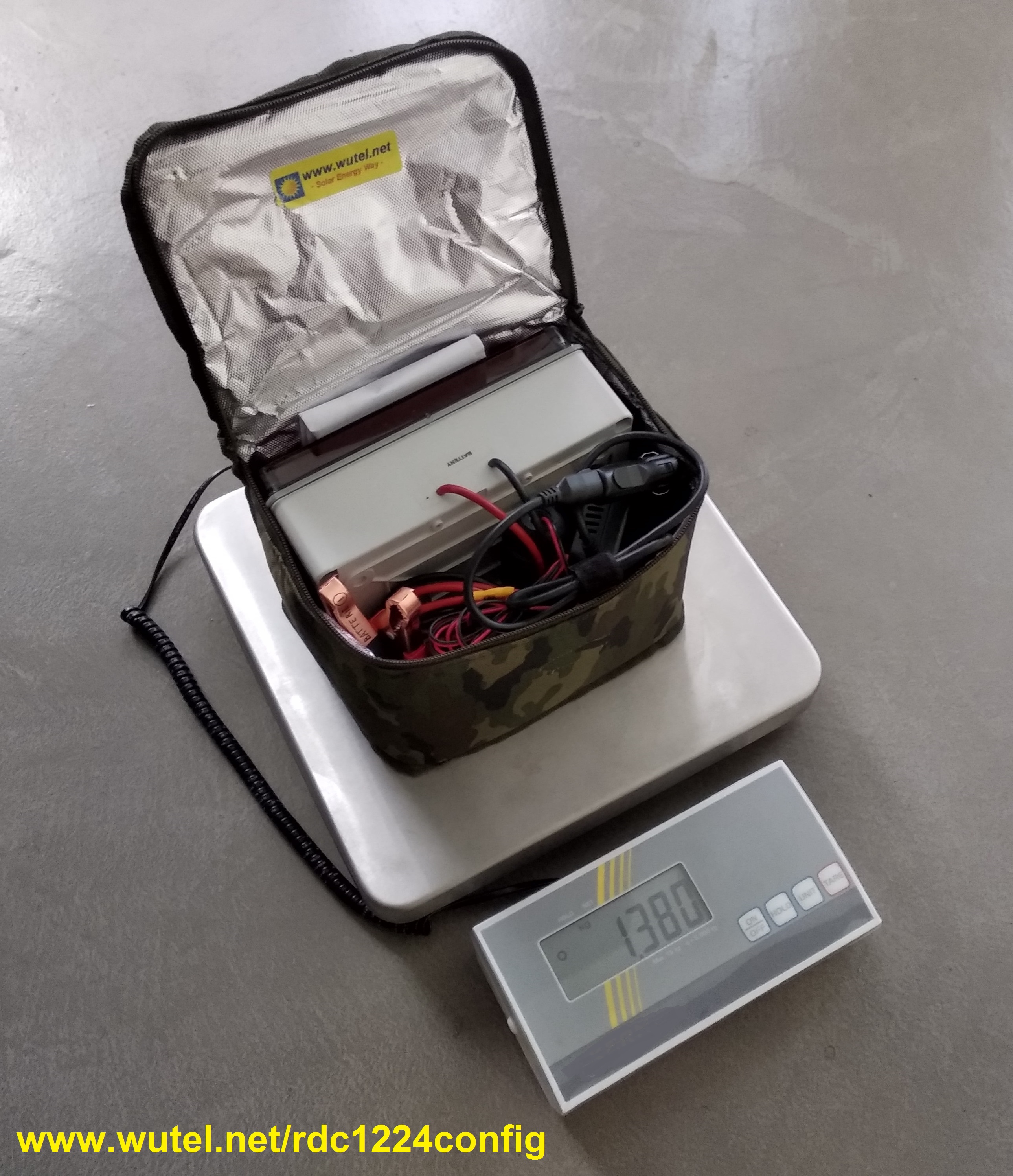

(peso centralina fotovoltaica "rdc1224" con lampadina LED 12Volt - 4Watt, inverter 220Volt - 100Watt e borsetta imbottita per il trasporto, =1,38Kg.)

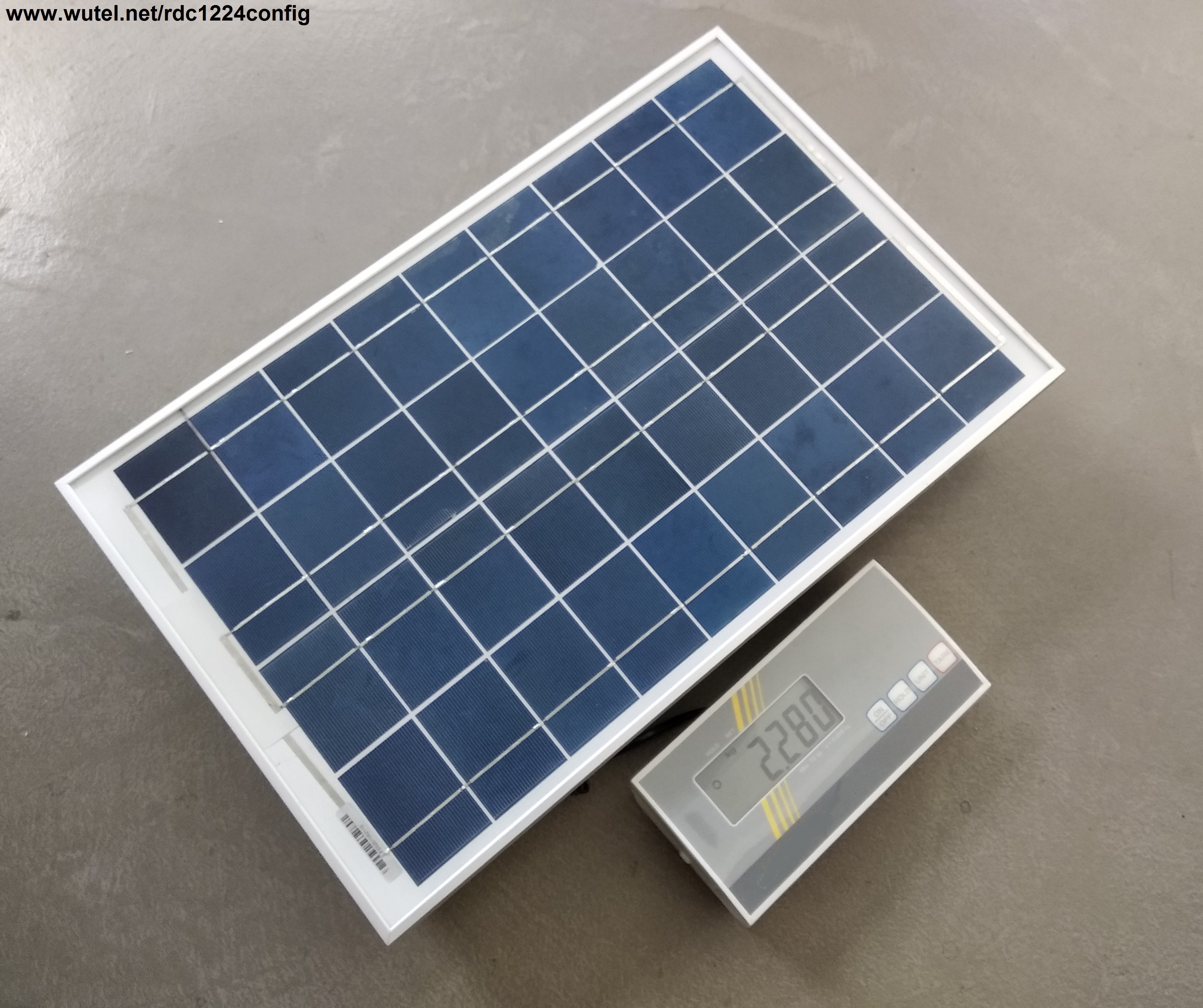

(peso pannello fotovoltaico da 20Watt di potenza = 2,28Kg.)

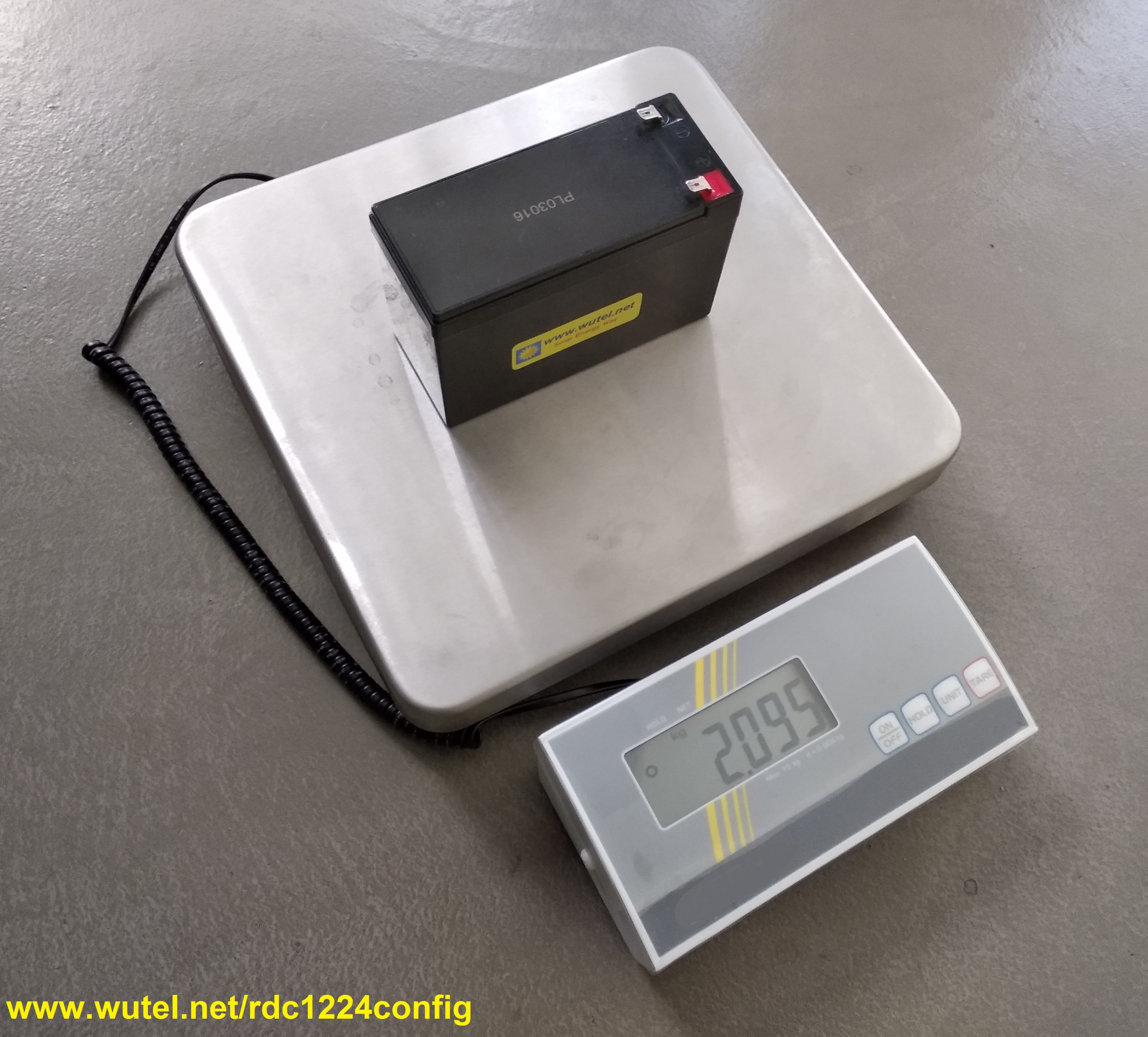

(peso batteria al piombo tipo "AGM" 12Volt - 9Ah = 2,09Kg.)
Visto che le batterie ricaricabili al piombo (tipo "AGM", "GEL" oppure da automobile/moto), hanno pesi non trascurabili maggiore è la loro capacità (Ah)

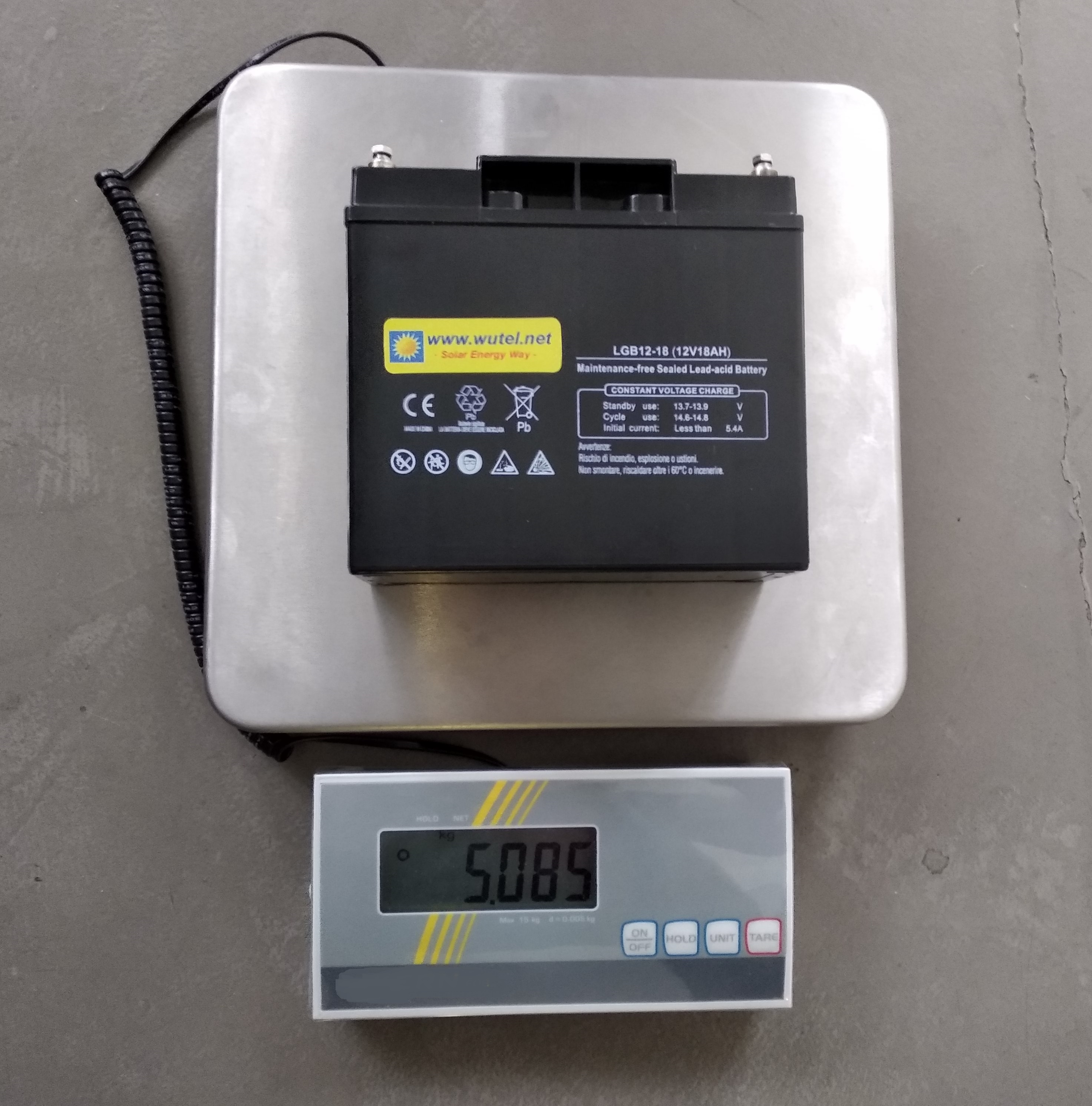

(peso batteria 12Volt - 18Ah = 5,08Kg.)

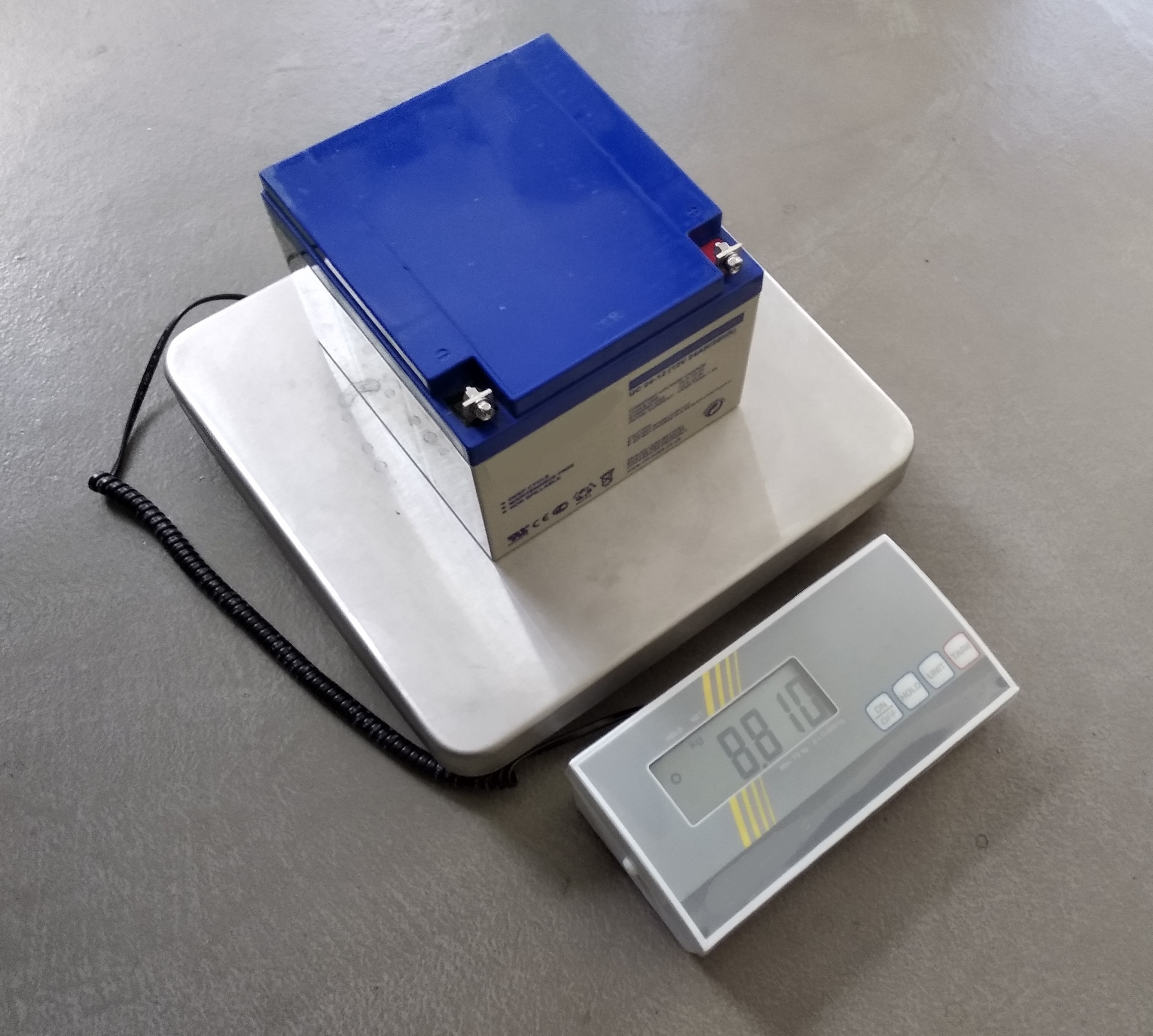

(peso batteria 12Volt - 24Ah = 8,81Kg.)
è magari opportuno valutare la possibilità di reperire localmente, nella località d'installazione, se fattibile, una batteria da automobile di adeguata capacità, in modo da non dover gestire dei pesi extra, che comportano, soprattutto se si deve trasportare in aeroplano il kit fotovoltaico, aumenti di costo non trascurabili del bagaglio.
Altro vantaggio di questi sistemi portatili ad energia solare, è la loro massima flessibilità d'impiego, grazie al fatto che tutti i componenti del kit sono modulari, espandibili e sostituibili con facilità in caso di necessità.

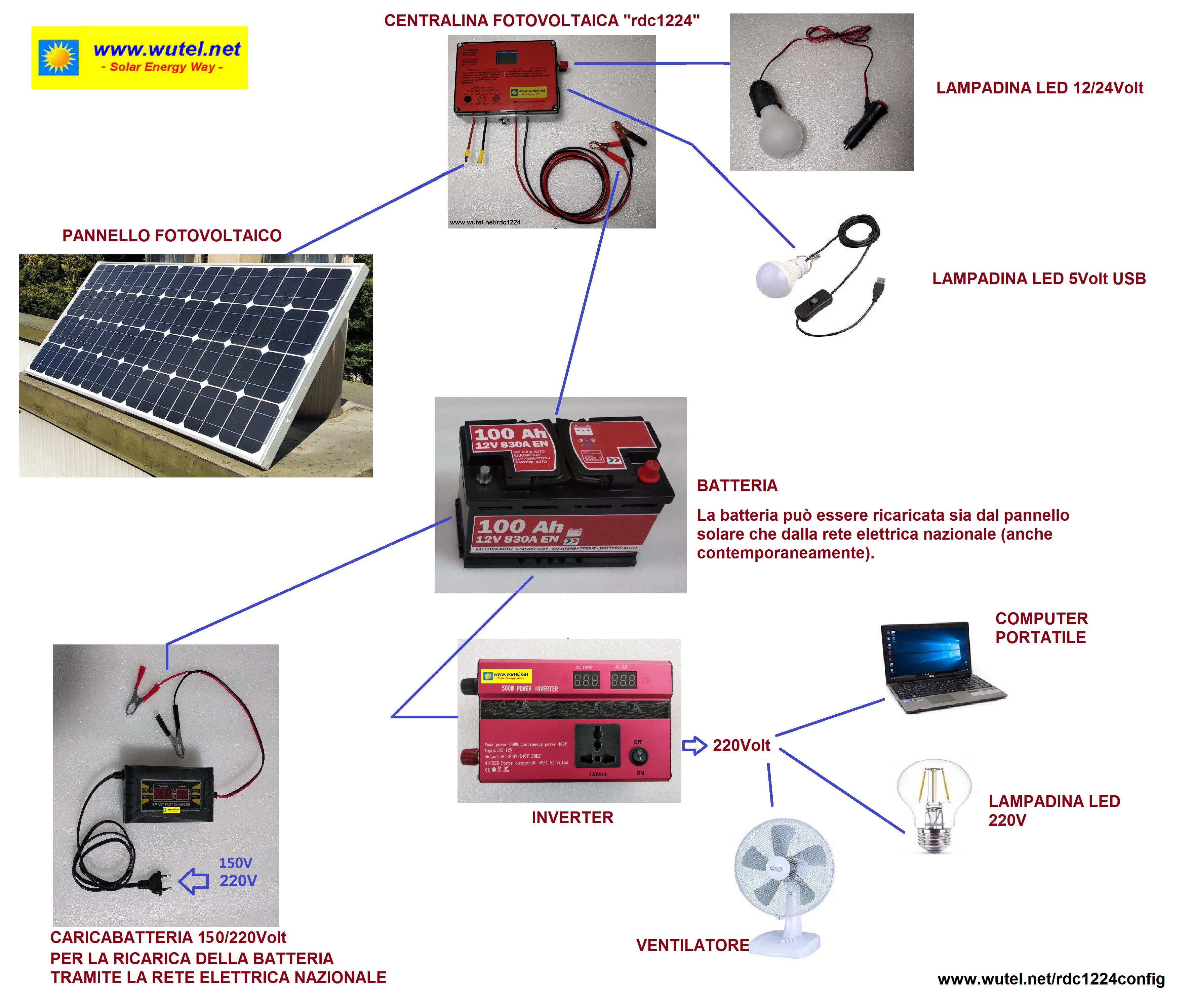

Inoltre, per rendere ancor più flessibile l'impiego della centralina fotovoltaica "rdc1224", anche in quelle situazioni d'uso dove, benché presente la rete elettrica nazionale, ma magari soggetta a frequenti e prolungati blackout, è anche possibile collegare alla batteria, contemporaneamente al pannello fotovoltaico, un caricabatterie funzionante da rete elettrica pubblica (range di funzionamento da 150Volt a 240Volt), in grado di ricaricare la batteria al piombo (tipo "AGM", "GEL" o da automobile/moto), nei momenti in cui viene erogata l'energia elettrica nazionale. Questo doppio sistema di ricarica della batteria (pannello fotovoltaico + caricabatteria da rete), permette così di mantenere sempre carica, efficiente e pronta all'uso la batteria dell'impianto per tutte le esigenze, in modo da avere così sempre la continuità della fornitura di energia elettrica.

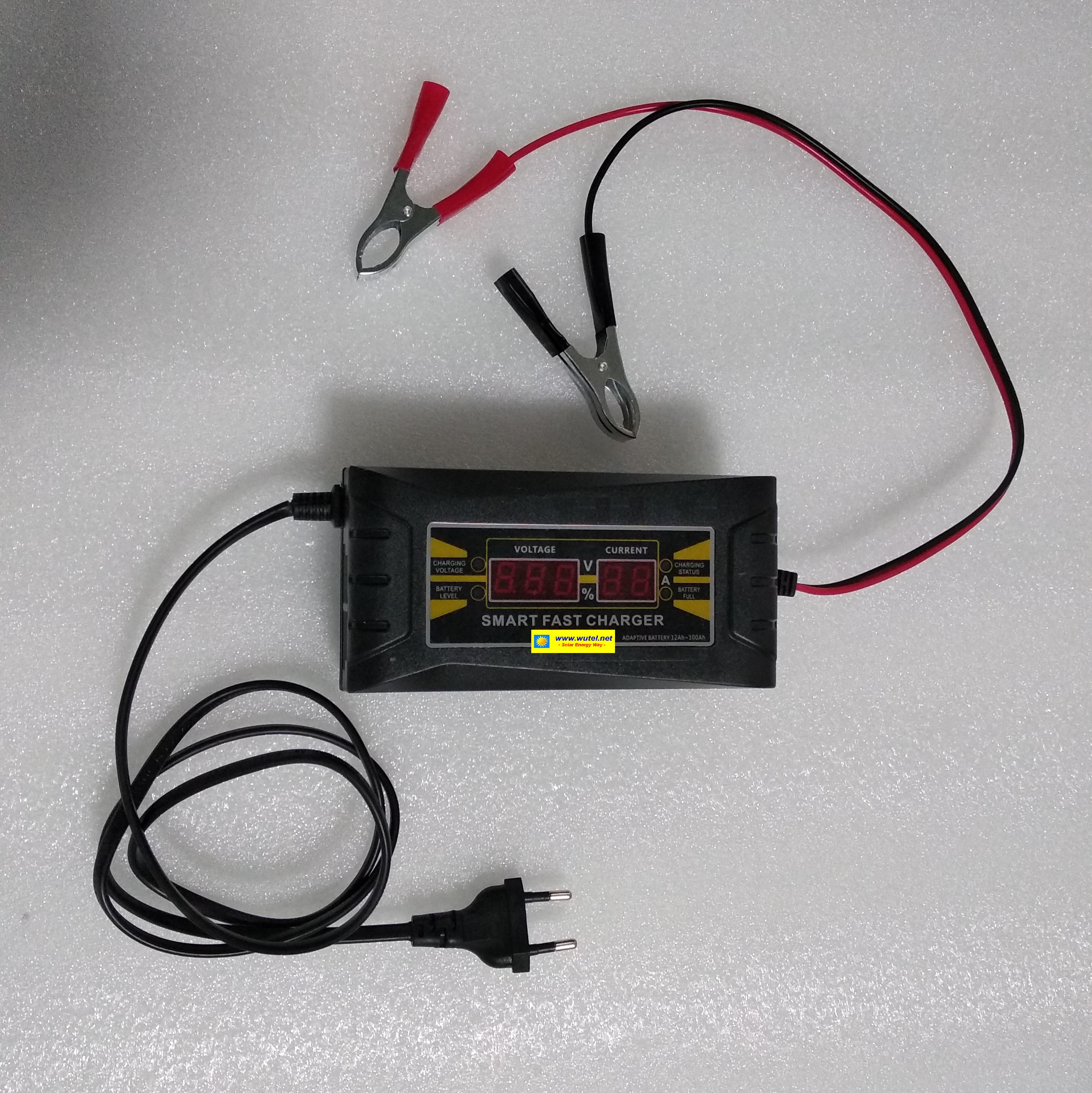

(caricabatteria da rete per batterie ricaricabili al piombo)
