VALIGETTA FOTOVOLTAICA MULTIFUNZIONE

E.L.F.O. MODELLO "rdc230"



http://www.wutel.net/rdc230



_________________________________________________



Questa valigetta fotovoltaica ad energia solare, consente di produrre ed immagazzinare energia elettrica per tutte le esigenze di utilizzo sia fisse che portatili/mobili.




     Gli utilizzi di questa valigetta, sono ad esempio quelli di:

  • ricaricare batterie a 12Volt (tipo AGM, GEL o da auto/moto);

  • accendere lampadine o faretti LED per l'illuminazione serale/notturna:

  • alimentare computer portatili;

  • alimentare televisori, radio, lettori audio/video;

  • alimentare luci e piccoli elettrodomestici a 220Volt (max. 400Watt);

  • ricaricare le batterie di telefoni cellulari, smartphone, tablet, ecc.;

  • alimentare e ricaricare le batterie di apparecchiature elettroniche USB.

  • fornire immediata energia elettrica in caso di emergenza (blackout della rete elettrica, guasti all'impianto elettrico, ausilio alla Protezione Civile).

  • fornire energia elettrica per l'elettrificazione in qualsiasi parte del mondo (progetto E.L.F.O.).





Principali VANTAGGI della valigetta fotovoltaica "rdc230":



icona ok completamente cablata e pronta all'uso.



icona ok dotata di connettori ad innesto rapido.



icona ok non necessita di attrezzi o utensili per l'installazione e l'uso.



icona ok di facile, intuitivo e immediato utilizzo.



icona ok funziona con tutti i tipi di batterie Pb 12Volt (AGM, GEL o per auto/moto).



icona ok funziona con pannelli fotovoltaici mono/policristallini (Isc max.20Ampere).



icona ok dotata di inverter per fornire elettricità a 220Volt (max.400Watt).



icona ok dotata di multiprese multitensione (5Volt USB - 12Volt - 220Volt).






 FUNZIONAMENTO:

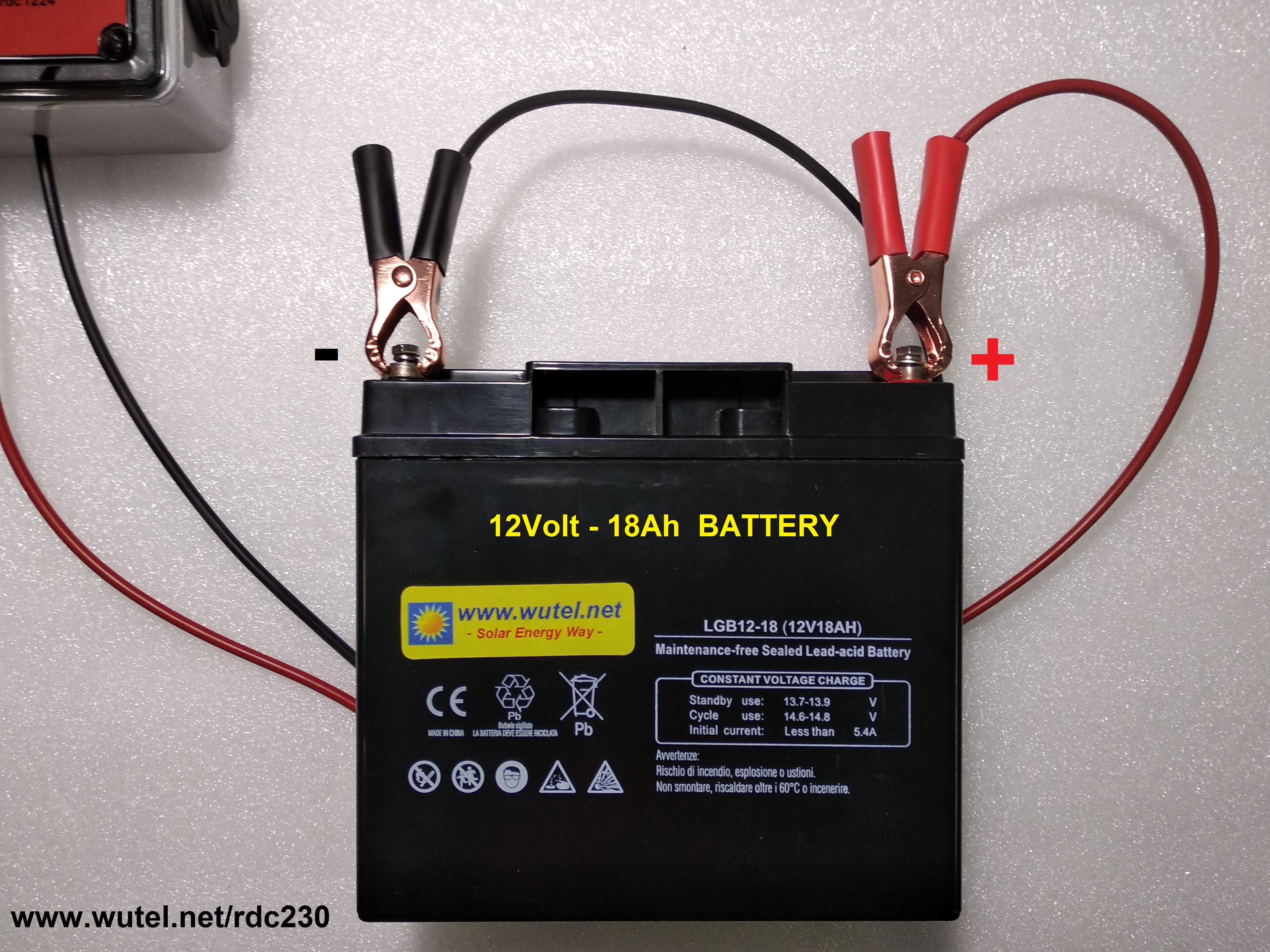

Il funzionamento della valigetta è molto semplice. Come prima cosa è necessario aprire la valigetta e collegare la centralina fotovoltaica alla batteria 12Volt in dotazione, tramite i cavetti con pinza, rispettando le polarità (+) e (-).







   N.B. La batteria fornita in dotazione con la valigetta è del tipo "AGM" 12Volt, di capacità 18Ah.

    Nel caso occorresse maggiore autonomia, la batteria può anche essere sostituita con una di capacità più elevata (max. 200Ah), da reperire separatamente.

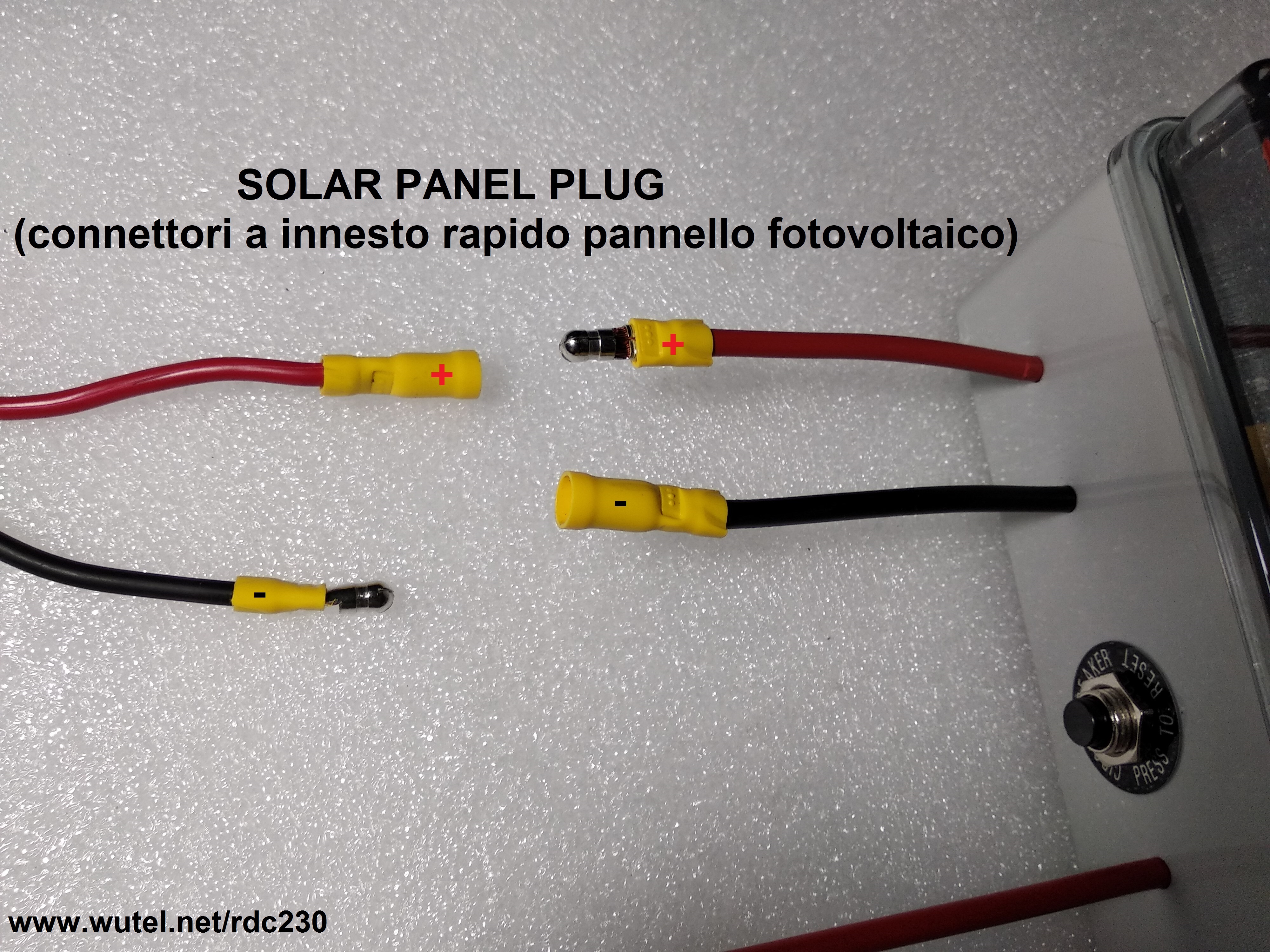

    Poi occorre collegare il pannello fotovoltaico, fornito in dotazione, tramite i connettori di colore giallo.

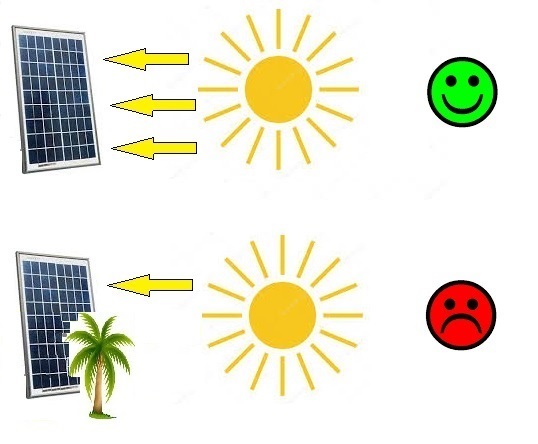

    Il pannello fotovoltaico va poi posizionato completamente al sole, senza ombre (anche parziali) sulla sua superficie vetrata.

corretta esposizione pannello FV

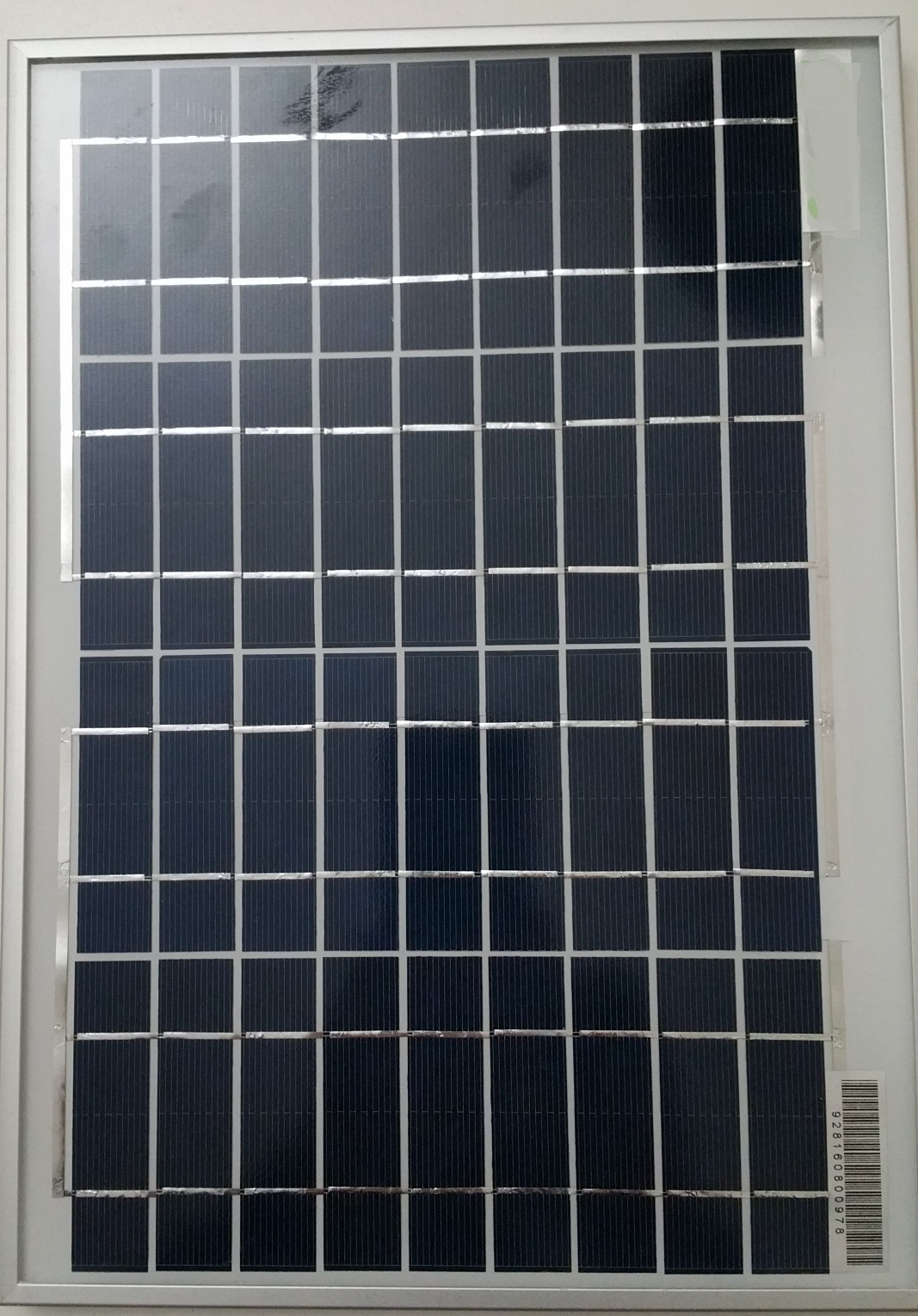

 In dotazione con la valigetta, viene fornito un pannello fotovoltaico da

 20Watt di potenza (dimensioni 47x34x2,5 cm. - peso: 2Kg. circa)



pannello FV 20W





La valigetta fotovoltaica "rdc230", è già predisposta per poter funzionare con pannelli fotovoltaici (mono/policristallini), di potenza compresa tra 10Watt e 400Watt (max. "Vmp" pannello fotovoltaico 24Volt e "Isc" 20 Ampere).

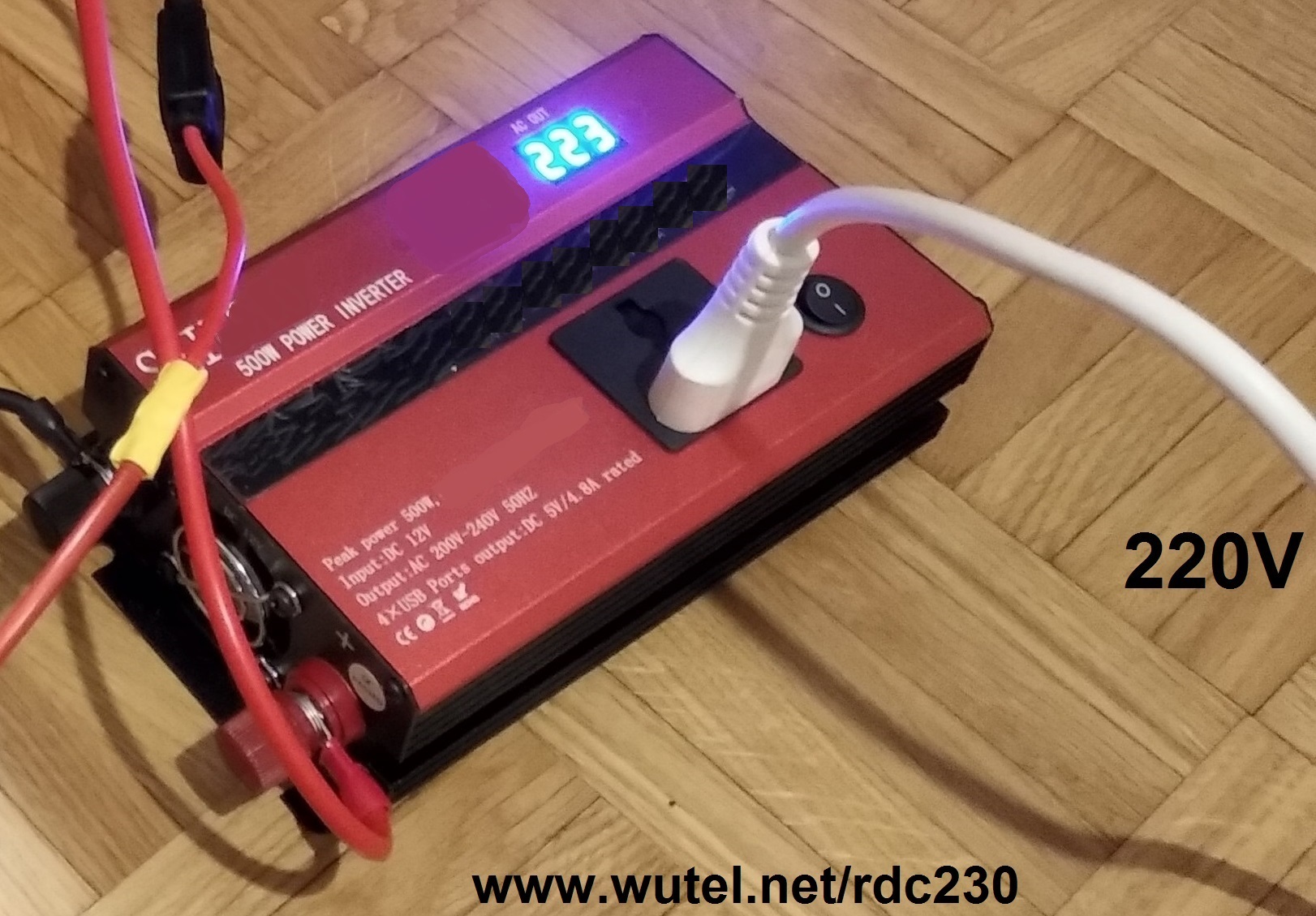

E, infine, occorre collegare anche l'inverter alla batteria, tramite i cavetti a pinza forniti in dotazione, quando occorre energia elettrica a 220Volt.

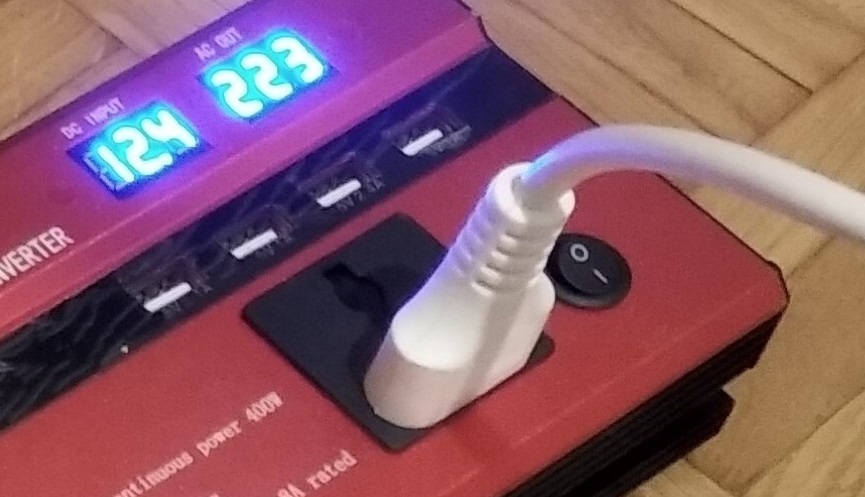

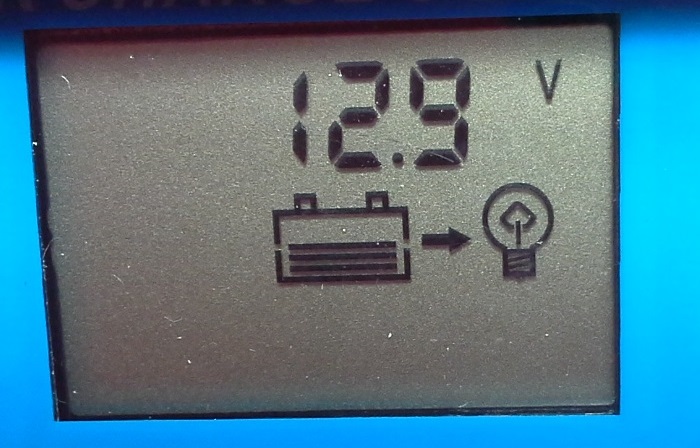

Il controllo dello stato di carica della batteria, avviene tramite la lettura del valore di tensione indicato dallo strumento digitale (V), incorporato nella centralina fotovoltaica, oppure sullo strumento digitale incorporato nell'inverter (DC INPUT).

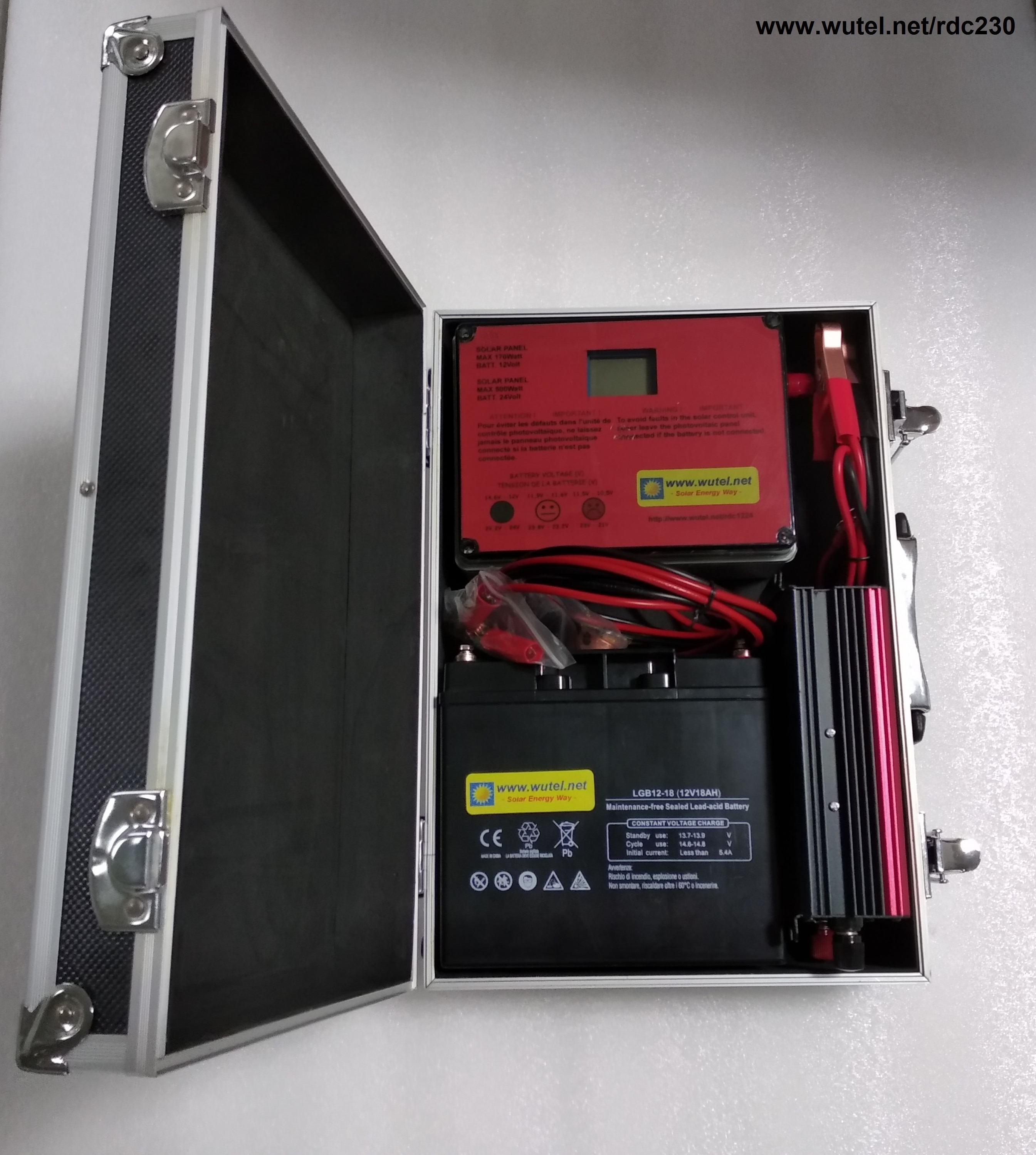

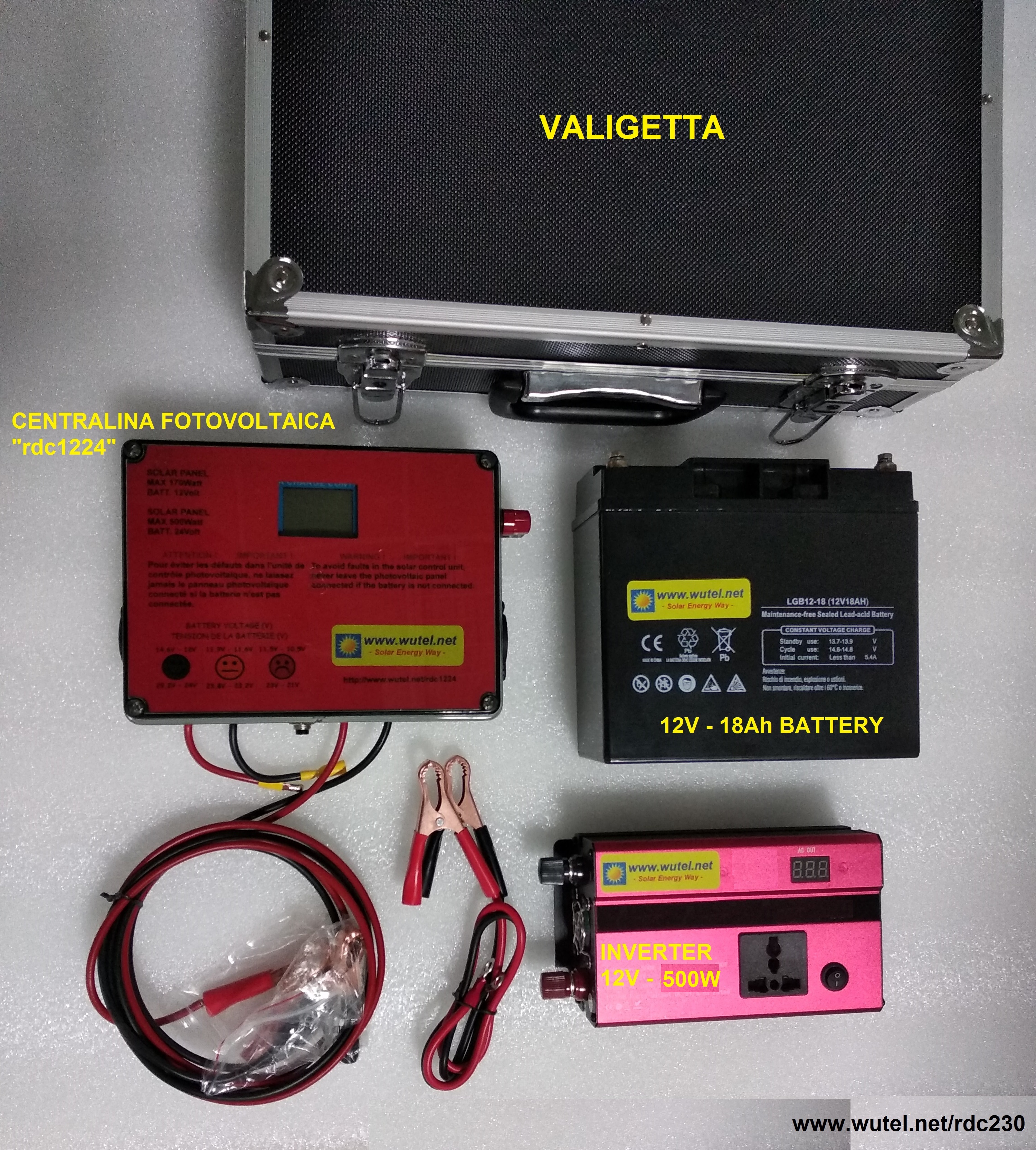

In dettaglio, la valigetta fotovoltaica "rdc230" è composta dai seguenti componenti:



pannello FV 20W

PANNELLO FOTOVOLTAICO 20Watt







  • valigetta con maniglia, di dimensioni 38 x 26 x 12 cm;

  • centralina fotovoltaica modello E.L.F.O. "rdc1224";

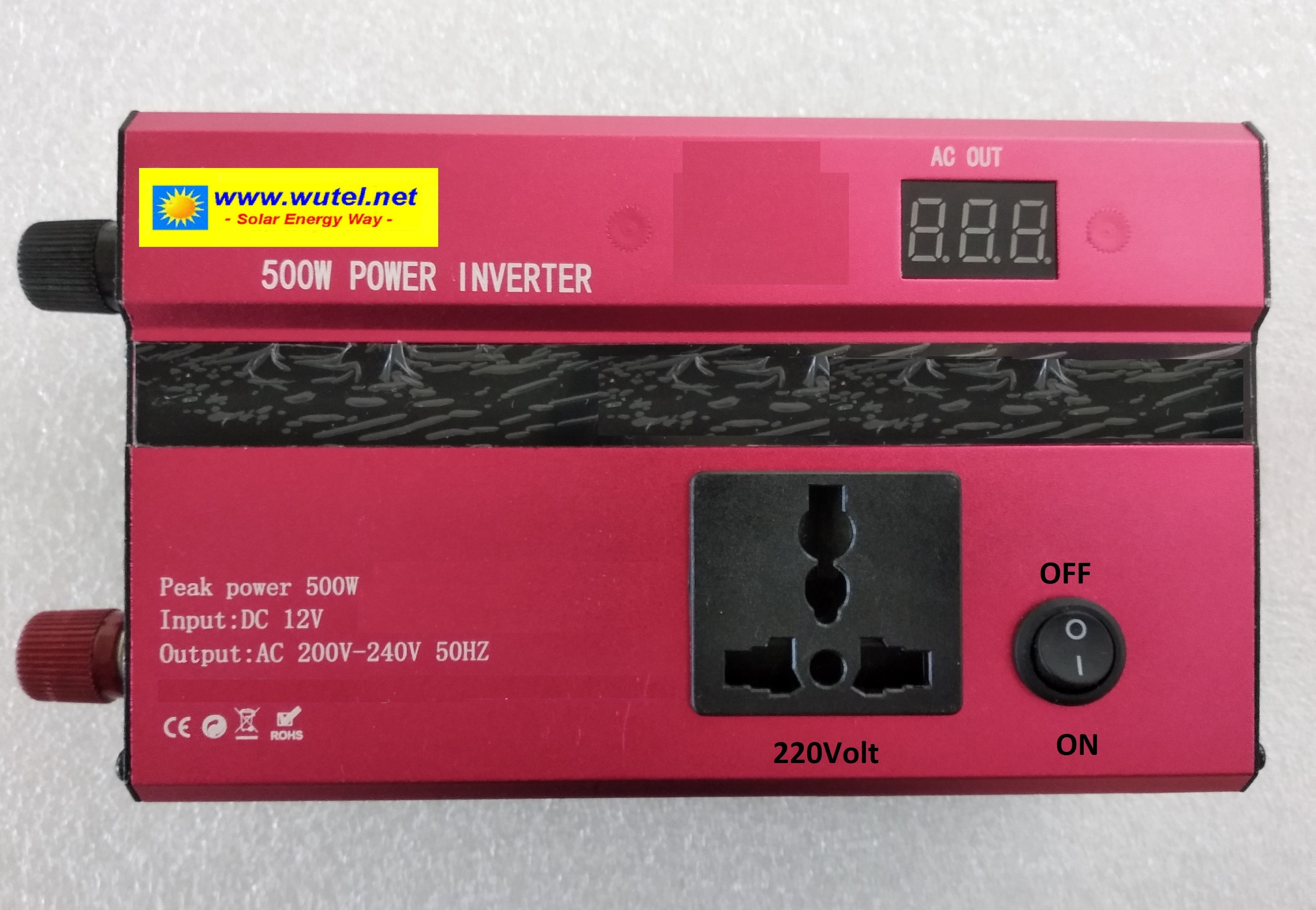

  • inverter 400Watt (220V);

  • pannello fotovoltaico da 20Watt di potenza;

  • batteria "AGM" 12Volt - 18Ah;

  • nr.1 connettore (tipo presa auto accendino), incorporato nella centralina fotovoltaica, per il collegamento di utenze elettriche esterne funzionanti a 12Volt (max. 10Ampere);

  • nr. 2 prese USB, incorporate nella centralina fotovoltaica, per il collegamento e la ricarica delle apparecchiature elettroniche e di telefonia, funzionanti a 5Volt USB (max. 1.2A);

  • nr.1 presa multistandard (incorporata nell'inverter), per il collegamento delle utenze elettriche funzionanti a 220Volt (max. 400Watt);

  • cavo di lunghezza 200cm circa, con connettori, per il collegamento del pannello fotovoltaico alla centralina.




Peso totale valigetta con batteria, centralina e inverter, 9 Kg. circa (pannello fotovoltaico escluso).



Tabella indicativa di esempio dei tempi di autonomia delle utenze collegabili (singolarmente), utilizzando una batteria da 12Volt, 18Ah (carica al 100%).



Computer portatile



4-5 ore circa (in base al modello)

Tablet



più di una ricarica completa

TV LED 20"



4-5 ore circa

Lampadina LED 220Volt 5Watt



10 ore circa

Lampadina LED 12Volt 5Watt



10 ore circa



Faretto LED 12Volt 10Watt



5 ore circa

Telefono cellulare



più di una ricarica completa

Smartphone



più di una ricarica completa

Ventilatore 20Watt - 220Volt

4-5 ore circa



     N.B. se alla centralina viene invece collegata una batteria 12Volt da 36Ah di capacità, le ore di autonomia indicate nella precedente tabella, raddoppiano.


Se le apparecchiature da alimentare funzionano a 220Volt, non bisogna mai superare i   400Watt di potenza complessiva.

     N.B. per poter utilizzare l'inverter alla massima potenza, o per avere maggiore autonomia d'utilizzo in generale, occorre collegare alla centralina fotovoltaica, un pannello fotovoltaico di maggior potenza e una batteria di capacità maggiore, rispetto a quella da 18Ah fornita in dotazione (ad esempio, pannello fotovoltaico da 100Watt e batteria da 100Ah di capacità).

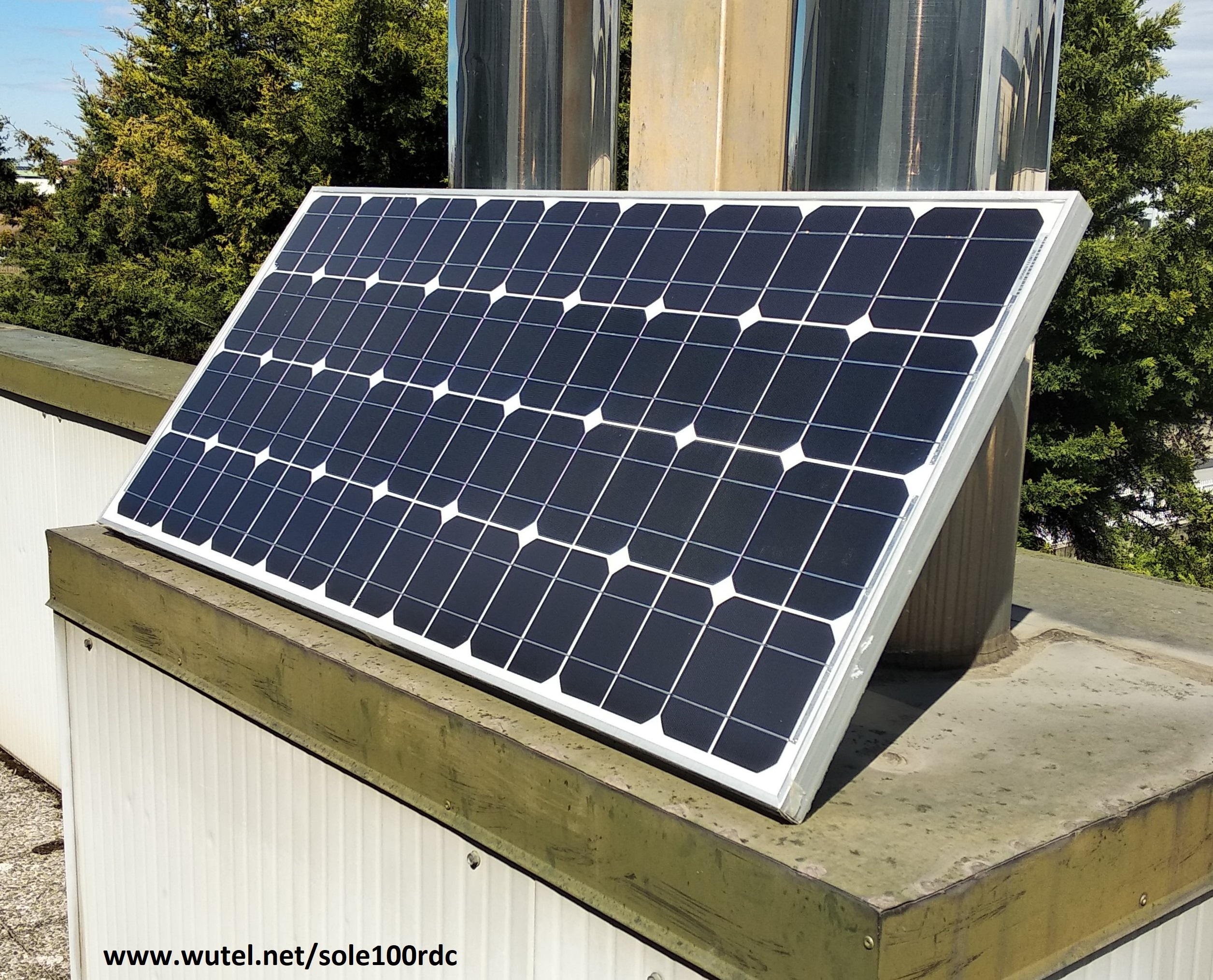

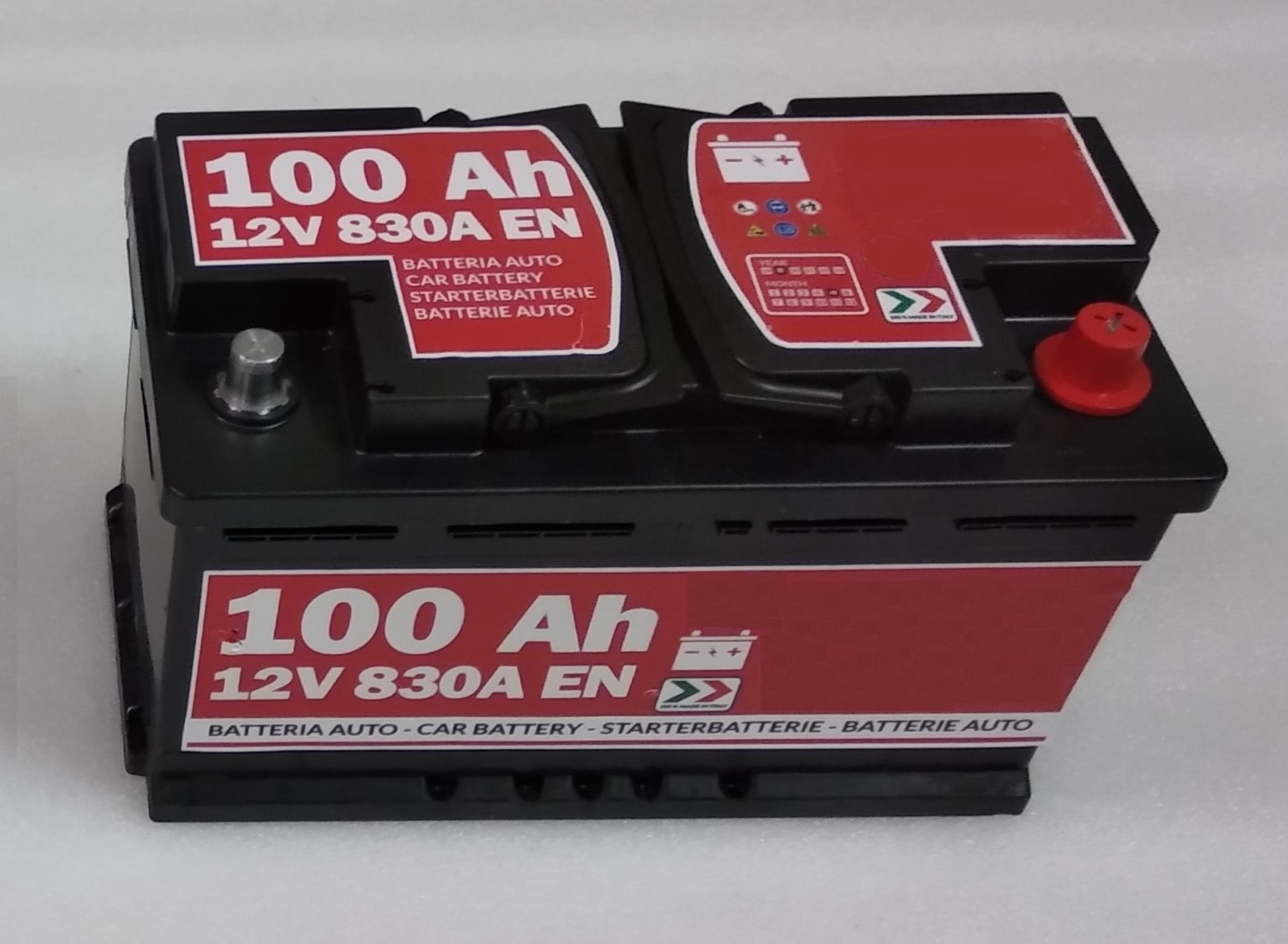

(esempi di pannello fotovoltaico da 100Watt e batteria da 12Volt -100Ah)





    _______________________________________

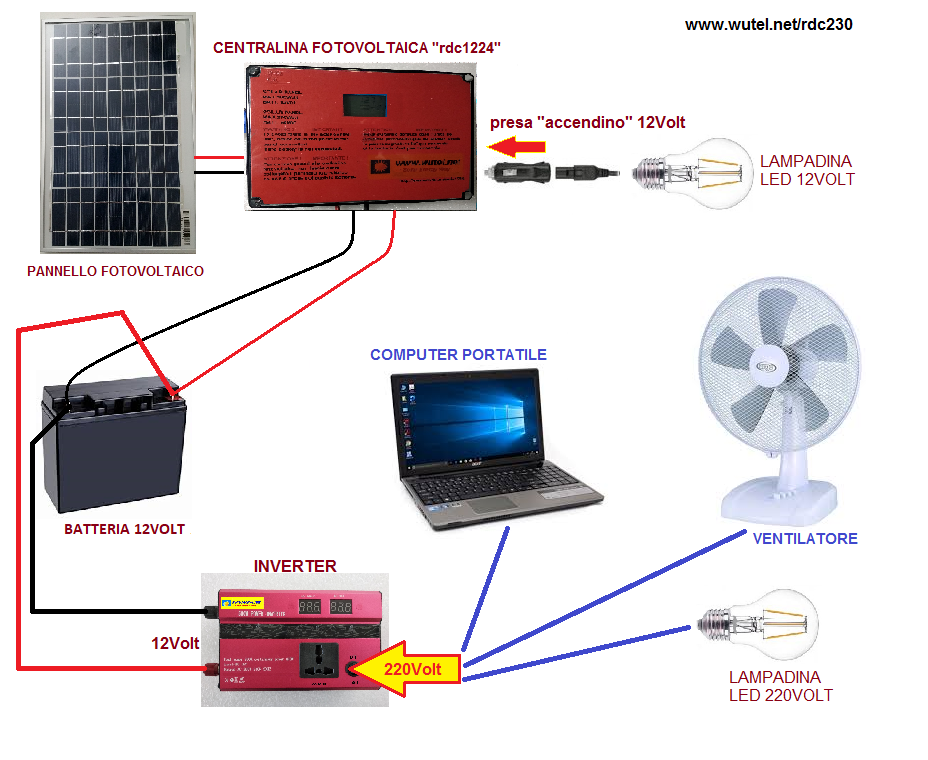

ESEMPI D'UTILIZZO DELLA VALIGETTA FOTOVOLTAICA "rdc230"

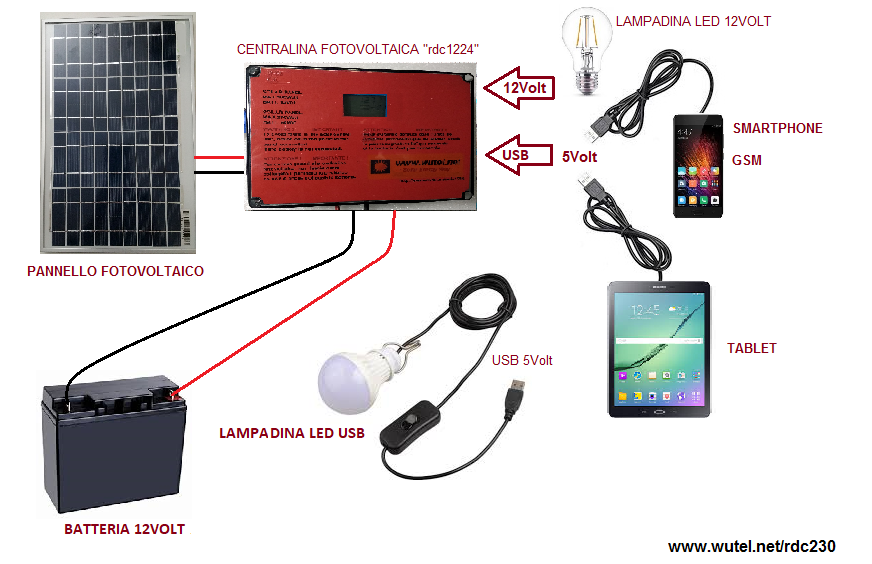

     N.B. Per la ricarica di telefoni cellulari, smartphone, tablet e per l'illuminazione con lampadine LED funzionanti a 5Volt, tramite collegamento con cavetti USB alle prese USB incorporate nella centralina fotovoltaica, non è necessario collegare e utilizzare l'inverter.

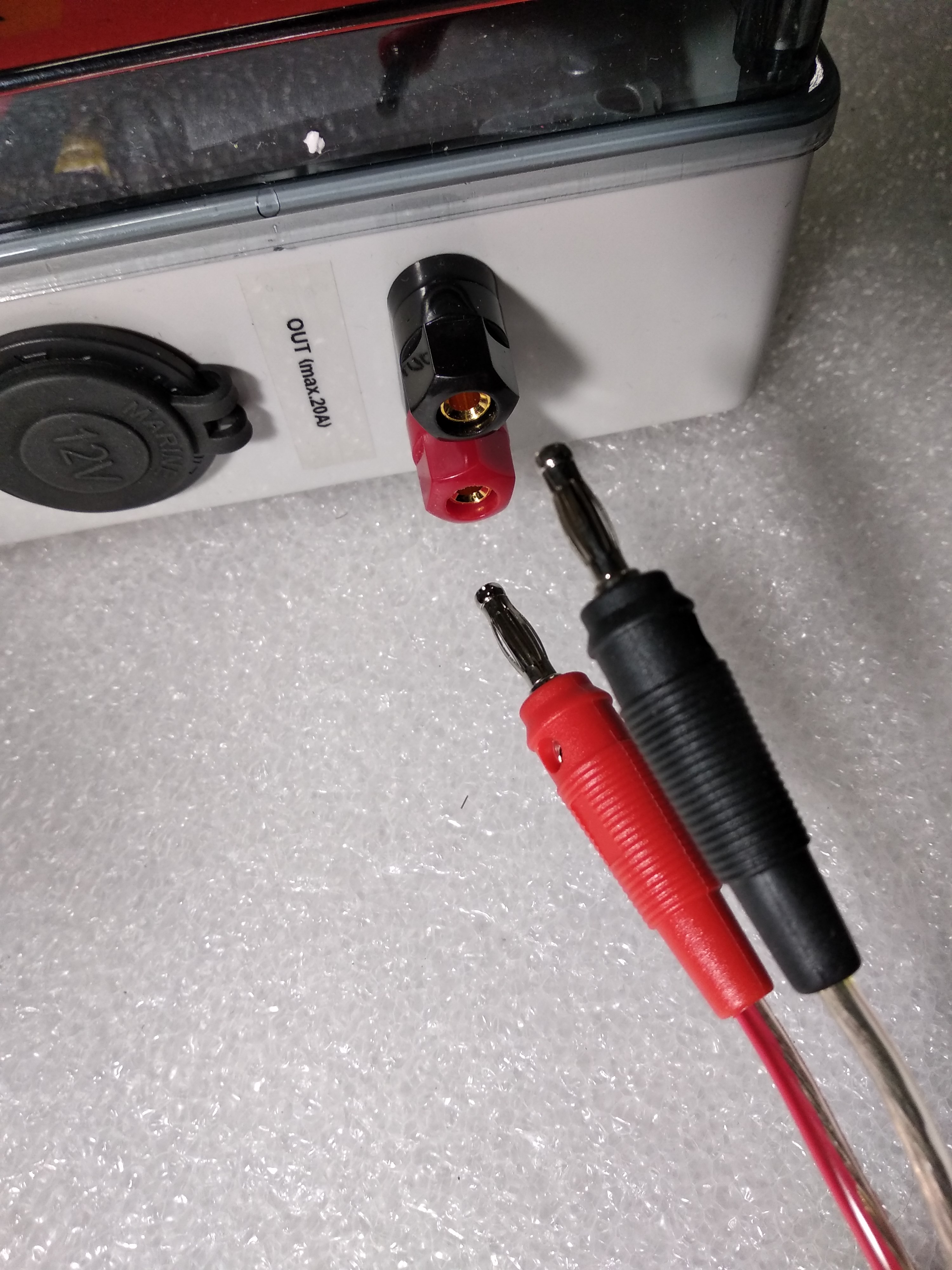

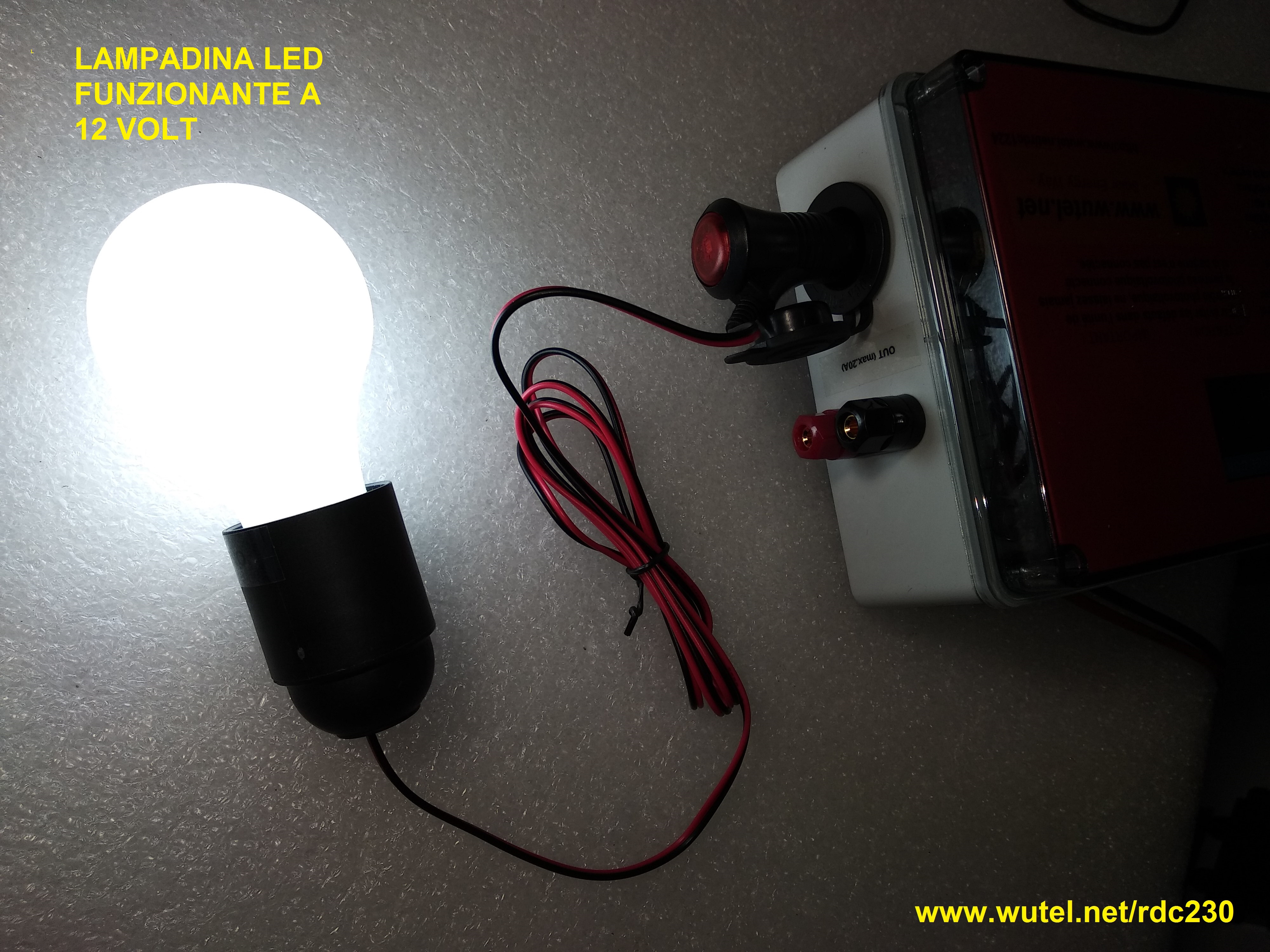

     Anche le lampadine LED funzionanti a 12Volt per l'illuminazione serale/notturna, possono essere collegate senza dover utilizzare l'inverter, tramite la presa 12Volt tipo "accendino" (oppure tramite i morsetti a spinotto a 12Volt), incorporati nella centralina fotovoltaica.



     Per alimentare invece apparecchiature elettriche funzionanti a 220Volt, occorre collegare e utilizzare la presa 220Volt incorporata nell'inverter.





     La valigetta fotovoltaica "rdc230" può inoltre essere personalizzata e realizzata anche con diverse configurazioni di dotazione (maggior potenza del pannello fotovoltaico, maggiore capacità della batteria, maggior numero di prese a 220Volt, 12Volt e 5Volt USB), in base alle specifiche esigenze di utilizzo.



     ok Tutte le connessioni elettriche possono essere facilmente eseguite senza attrezzi, grazie a connettori "plug and play" o morsetti con vite.

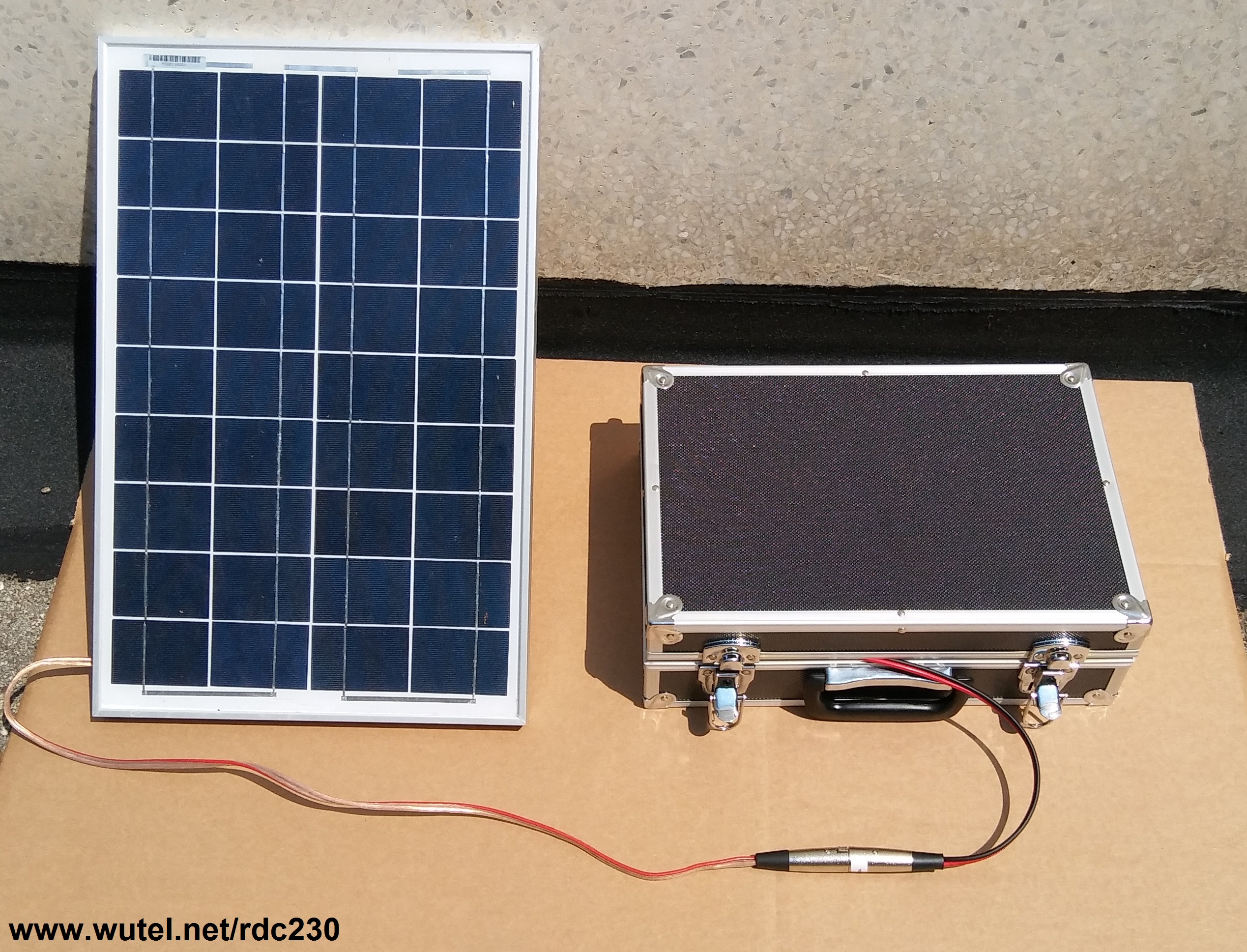

   ok I cavi di collegamento tra il pannello e la valigetta, possono essere giuntati e prolungati, anche di parecchi metri.
