SCHEMI ELETTRICI DI ESEMPIO PER LA REALIZZAZIONE DI IMPIANTI FOTOVOLTAICI A 48 VOLT



Nota: gli schemi elettrici presenti in questa pagina di questo sito web, sono pubblicati solamente ed esclusivamente a titolo  didattico/informativo amatoriale, pertanto, wutel.net non è responsabile di eventuali danni causati a persone o cose derivanti dall'utilizzo degli stessi. Inoltre, la realizzazione pratica di qualsiasi impianto elettrico deve essere sempre eseguita esclusivamente da personale tecnico specializzato e abilitato, nel pieno rispetto di tutte le normative tecniche e di sicurezza previste. L'utilizzo, la condivisione e la diffusione di questi schemi è comunque libera e gratuita purché ne venga sempre citata la fonte e le raccomandazioni d'utilizzo. E' invece sempre espressamente vietato l'utilizzo di qualsiasi informazione, testo o immagine per fini o scopi di lucro e/o commerciali non autorizzati. Grazie.

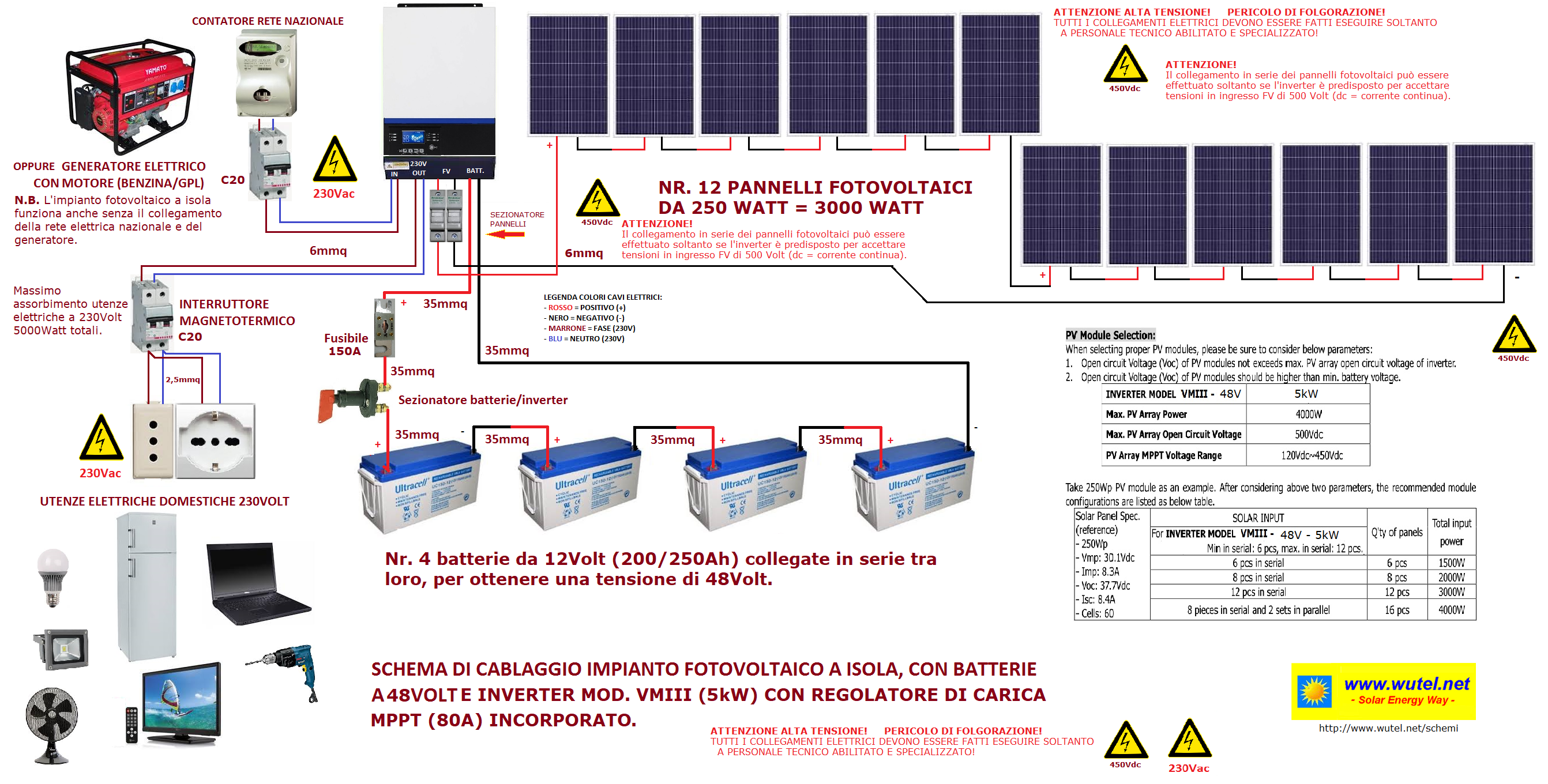

IMPIANTO FOTOVOLTAICO AD ISOLA 3kW

48 VOLT / 230 VOLT

 (CON INVERTER DA 5kW DOTATO DI REGOLATORE DI CARICA INTEGRATO "MPPT" DA 80A), CON POSSIBILITA' ANCHE DI COLLEGAMENTO CON LA RETE ENEL O CON UN GENERATORE A MOTORE

Utilizzando l'inverter modello "VM-III 5kW-48V" è possibile collegare i pannelli fotovoltaici in serie tra di loro, perché l'apparecchio è in grado di poter gestire tensioni in ingresso FV fino a 500Volt in corrente continua. L'inverter mod. "VM-III" è anche in grado di poter funzionare senza le batterie (funzionamento soltanto diurno con il sole).

Impianto FV 48V 3kW con inverter VMIII

(clicca sull'immagine per ingrandirla, oppure clicca sul pulsante sotto per scaricare lo schema in formato .pdf)

FV A ISOLA 3kWatt 48/230 VOLT



IMPIANTO FOTOVOLTAICO AD ISOLA 3kW

48 VOLT / 230 VOLT

 (CON INVERTER DOTATO DI REGOLATORE DI CARICA INTEGRATO DA 50A), CONNESSO ANCHE IN COMMUTAZIONE CON LA RETE ENEL

Il deviatore 230V (32A) presente in questo schema, permette di alimentare (automaticamente) la casa da rete ENEL, anche in caso di spegnimento dell'inverter. Il temporizzatore "TMM2" serve invece a ritardare la commutazione del deviatore, al fine di evitare il sovraccarico dell'inverter in fase di accensione (soft start).

(clicca sull'immagine per ingrandirla, oppure clicca sul pulsante sotto per scaricare lo schema in formato .pdf)

FV 3kW 48/230 VOLT CON INV. 4kW







IMPIANTO FOTOVOLTAICO AD ISOLA 5,4kW

48 VOLT / 230 VOLT

 (CON INVERTER DA 5kW DOTATO DI REGOLATORE DI CARICA INTEGRATO "MPPT" DA 80A), CON POSSIBILITA' ANCHE DI COLLEGAMENTO CON LA RETE ENEL O CON UN GENERATORE A MOTORE

Utilizzando l'inverter modello "VM-III 5kW-48V" è possibile collegare i pannelli fotovoltaici in serie tra di loro, perché l'apparecchio è in grado di poter gestire tensioni in ingresso FV fino a 500Volt in corrente continua. Il regolatore di carica esterno all'inverter (MPPT 60A - 48V - 145Vdc), permette invece di collegare all'impianto ulteriori pannelli fotovoltaici, in modo da aumentare la potenza complessiva di produzione fotovoltaica, oltre alla portata del regolatore di carica incorporato nell'inverter.



schema FV 5.4 kW - 48V



(clicca sull'immagine per ingrandirla)

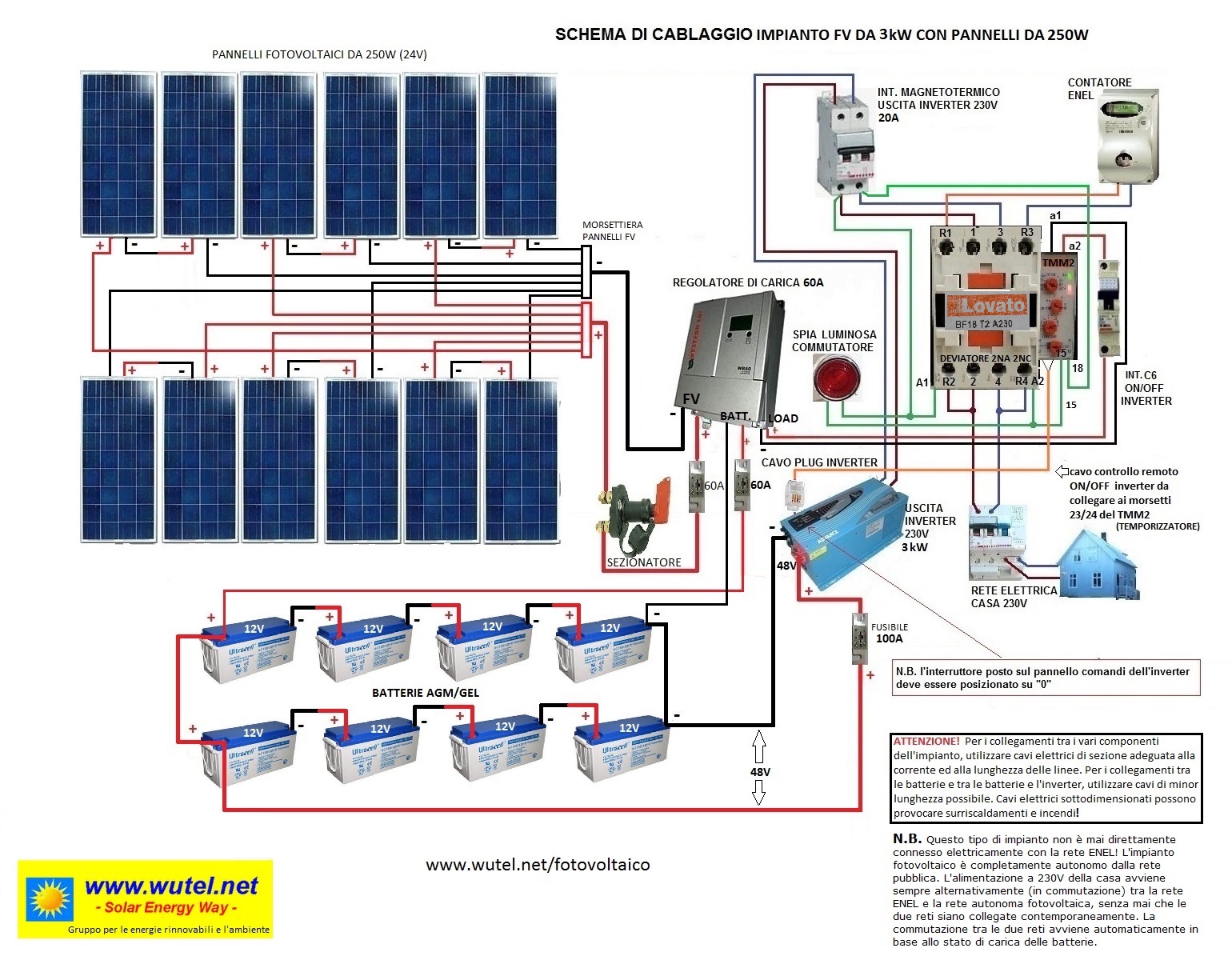

IMPIANTO FOTOVOLTAICO AD ISOLA 3kW

48 VOLT / 230 VOLT

CONNESSO ANCHE IN COMMUTAZIONE CON LA RETE ENEL

Il deviatore 230V (32A) presente in questo schema, permette di alimentare (automaticamente) la casa da rete ENEL quando l'inverter viene spento dal regolatore di carica per batterie scariche. Il temporizzatore "TMM2" serve invece a ritardare la commutazione del deviatore, al fine di evitare il sovraccarico dell'inverter in fase di accensione (funzione "soft start").



(clicca sull'immagine per ingrandirla, oppure clicca sul pulsante sotto per scaricare lo schema in formato .pdf)

FV 3kW 48V CON COMMUTAZIONE ENEL

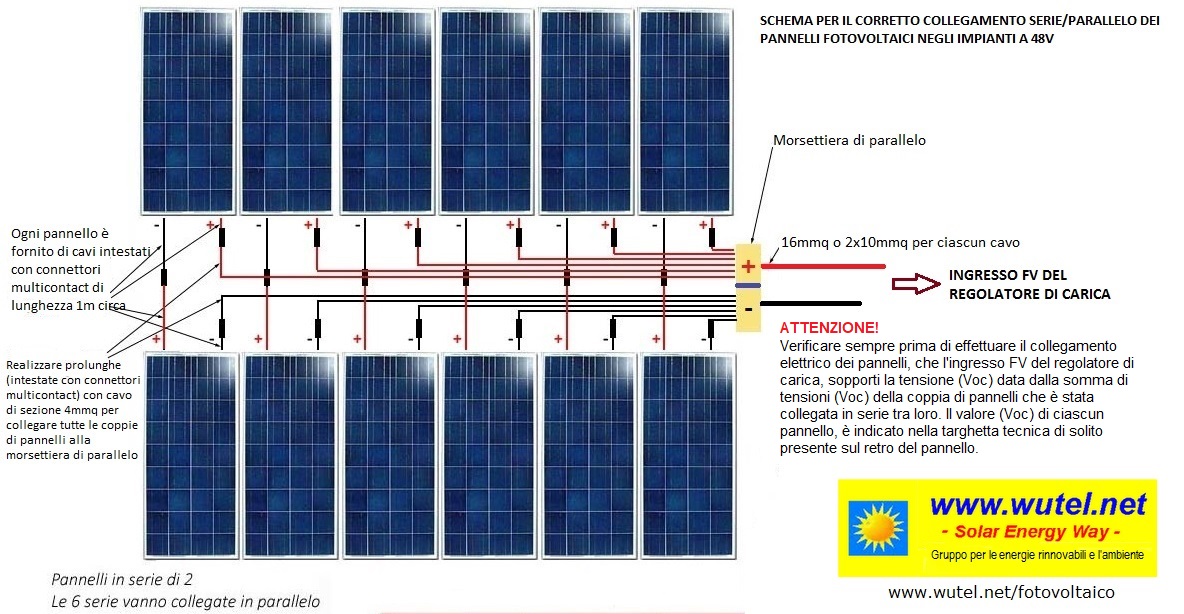

DETTAGLIO DEL COLLEGAMENTO SERIE/PARALLELO DEI PANNELLI FOTOVOLTAICI

 NEGLI IMPIANTI A 48VOLT





(clicca sull'immagine per ingrandirla, oppure clicca sul pulsante sotto per scaricare lo schema in formato .pdf)

COLLEGAMENTO PANNELLI A 48V

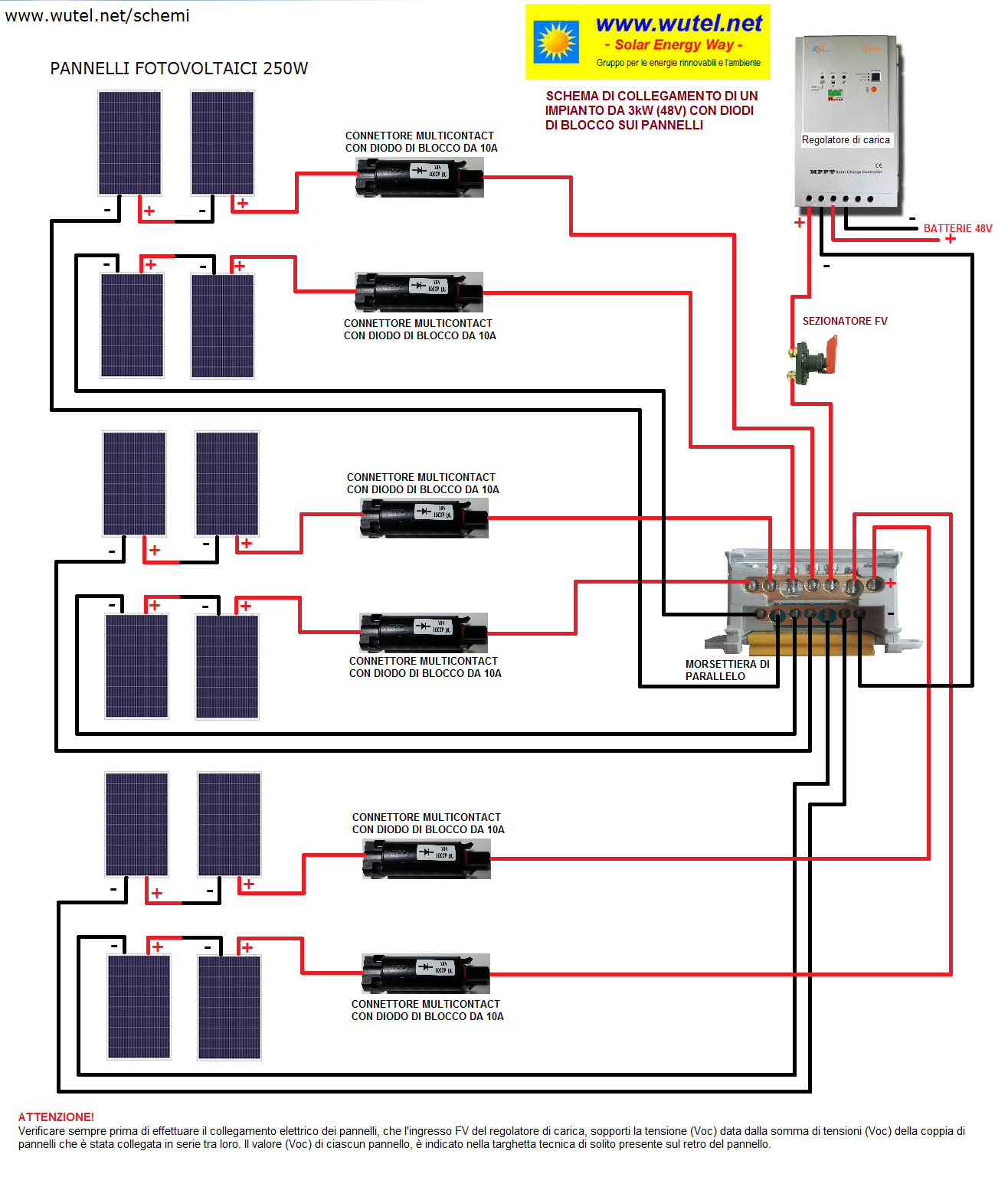

DETTAGLIO DEL COLLEGAMENTO SERIE/PARALLELO DEI PANNELLI FOTOVOLTAICI (CON DIODI DI BLOCCO)

 NEGLI IMPIANTI A 48VOLT

(I diodi di blocco sono di solito utilizzati negli impianti dove i pannelli risultano collegati ad un unico regolatore di carica, ma si trovano in condizioni di sole/ombra in momenti diversi tra loro)



(clicca sull'immagine per ingrandirla, oppure clicca sul pulsante sotto per scaricare lo schema in formato .pdf)

COLLEGAMENTO FV A 48V CON DIODI







ALTRI ESEMPI DI SCHEMI ELETTRICI PER IMPIANTI FOTOVOLTAICI AD ISOLA, CONNESSI ANCHE IN COMMUTAZIONE CON LA RETE ENEL O CON GENERATORI A MOTORE

(clicca sulle immagini per ingrandirle, oppure clicca sui relativi pulsanti rossi)

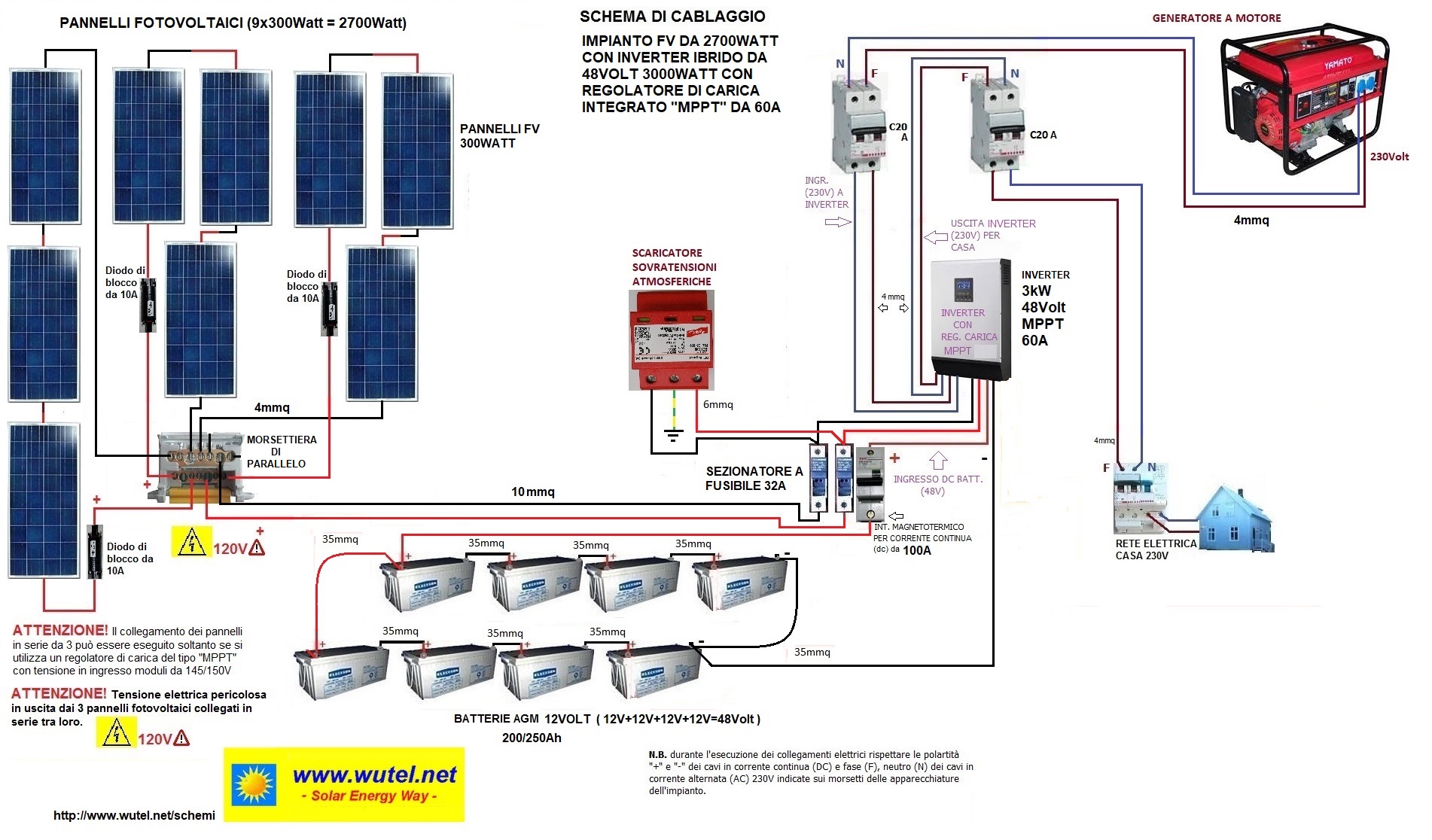

Schema FV 2700W - 48V

(I diodi di blocco presenti nello schema, sono di solito utilizzati negli impianti dove i pannelli fotovoltaici risultano collegati ad un unico regolatore di carica, ma si trovano in condizioni di sole/ombra in momenti diversi della giornata tra di loro)

FV 2,7kW 48/230 VOLT CON INV. 3kW

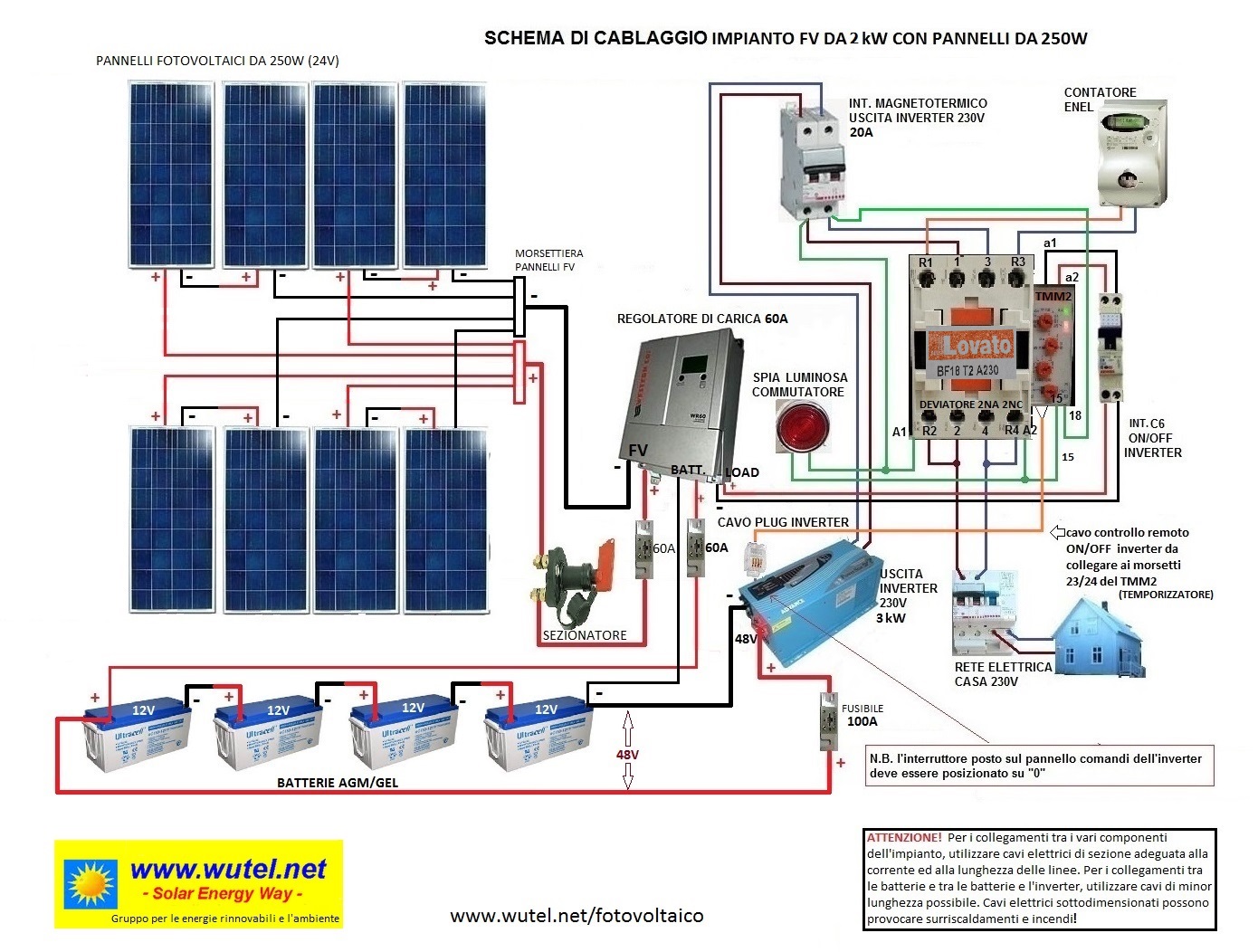

FV 2kW 48V CON COMMUTAZIONE ENEL

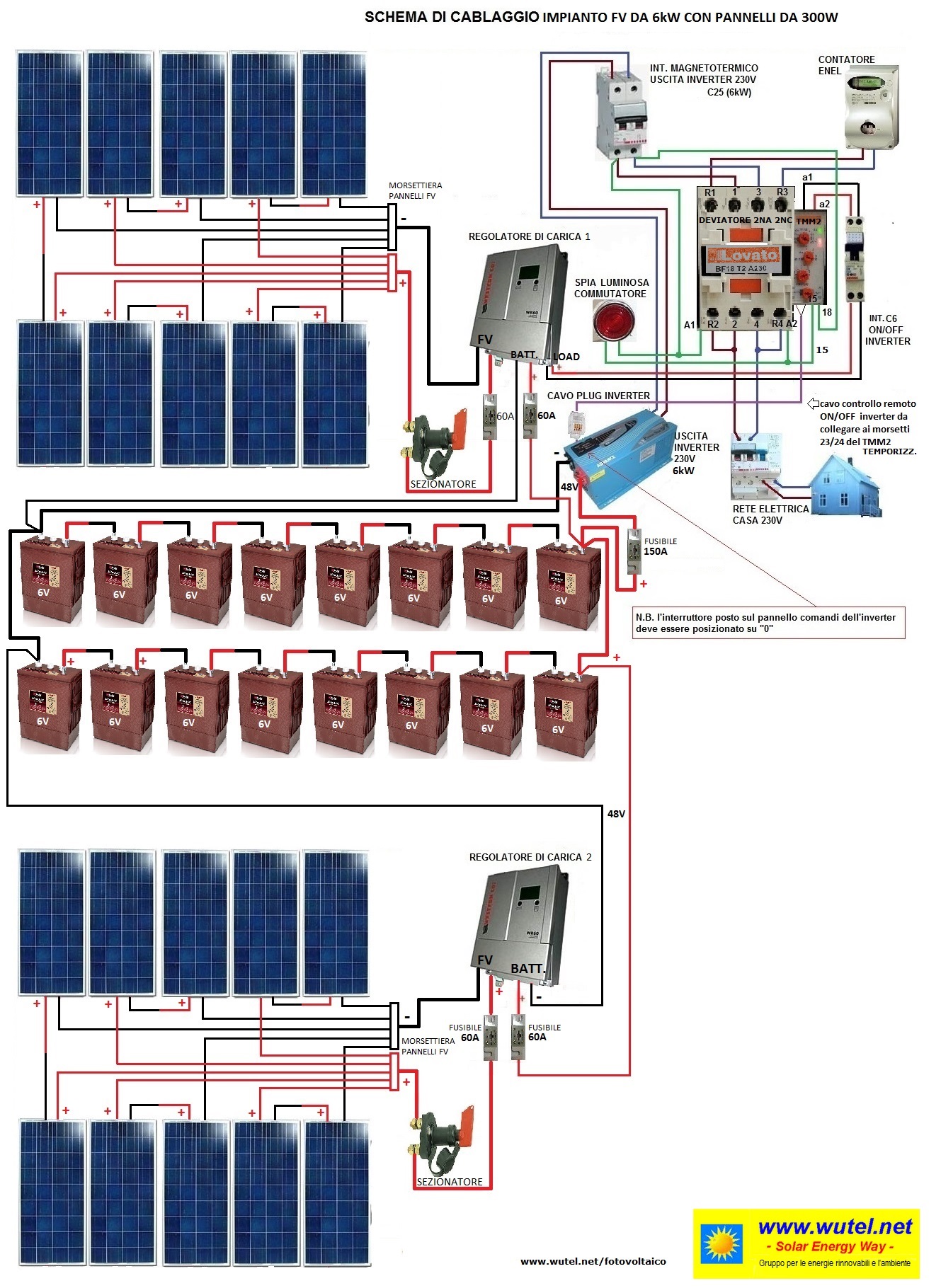

FV 6kW 48V CON BATT. 2V + COMM. ENEL





FV 6kW 48V CON BATT. 6V + COMM. ENEL







PER I CALCOLI DI DIMENSIONAMENTO DEI COMPONENTI FOTOVOLTAICI PRESENTI NEGLI SCHEMI ELETTRICI DI QUESTA PAGINA, CLICCA SUL PULSANTE QUI SOTTO:



MANUALE IMPIANTI FV



PER VEDERE INVECE DEGLI ESEMPI PRATICI DI IMPIANTI FOTOVOLTAICI, REALIZZATI UTILIZZANDO ANCHE GLI SCHEMI ELETTRICI PRESENTI IN QUESTA PAGINA, CLICCA SUL TASTO QUI SOTTO:



FOTOVOLTAICO FAI-DA-TE

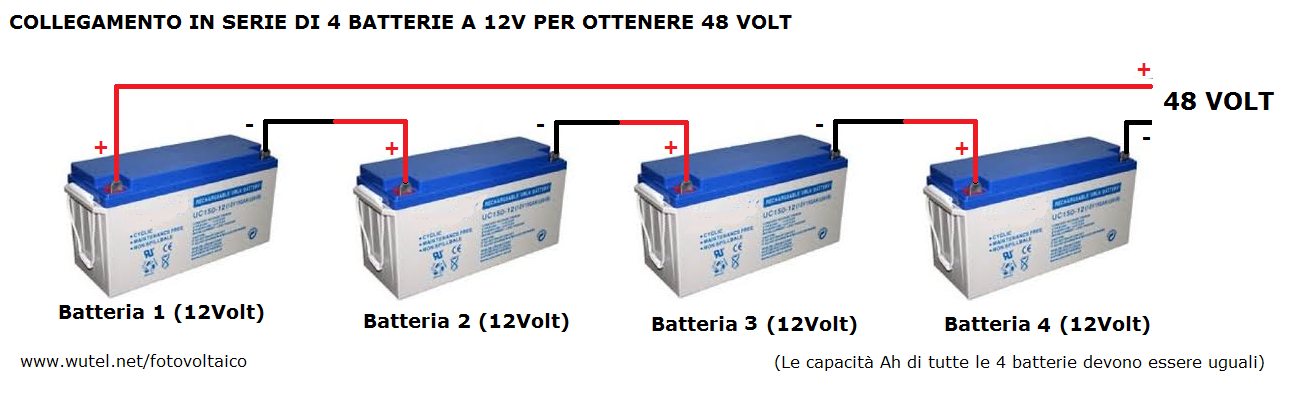

SCHEMA DI COLLEGAMENTO DI 4 BATTERIE DA 12 VOLT IN SERIE, PER OTTENERE UNA TENSIONE DI 48 VOLT

(clicca sull'immagine per ingrandirla)
