CARICABATTERIE PORTATILE AD ENERGIA SOLARE FOTOVOLTAICA CON PANNELLO DA 10WATT

http://www.wutel.net/sole10rc



Ecco un esempio per realizzare un un piccolo e pratico caricabatterie portatile ad energia solare fotovoltaica in grado di ricaricare le batterie dei nostri più comuni apparecchi elettronici e di telefonia grazie all'elettricità prodotta da fonte pulita e rinnovabile del nostro Sole.

Con questo caricabatterie (interamente assemblato con facilità "fai-da-te") è infatti possibile ricaricare ovunque all'aperto le batterie di telefoni cellulari, smartphone, tablet, mp3, e-book, ecc., grazie alla doppia uscita USB 5V.

Utilissimo per tutte le esigenze di ricarica batterie all'aria aperta durante gite, escursioni, passeggiate, campeggio, ecc.

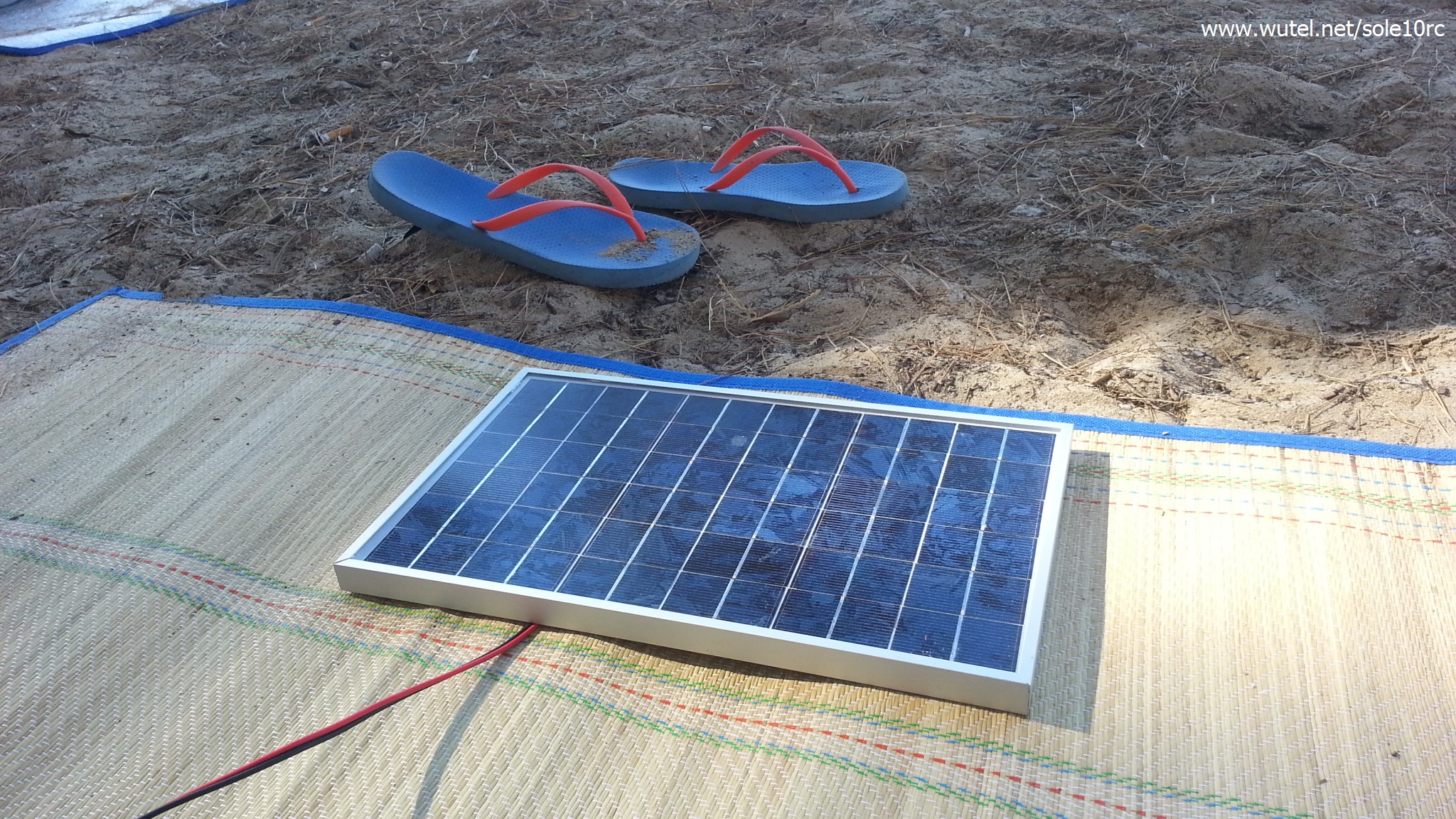

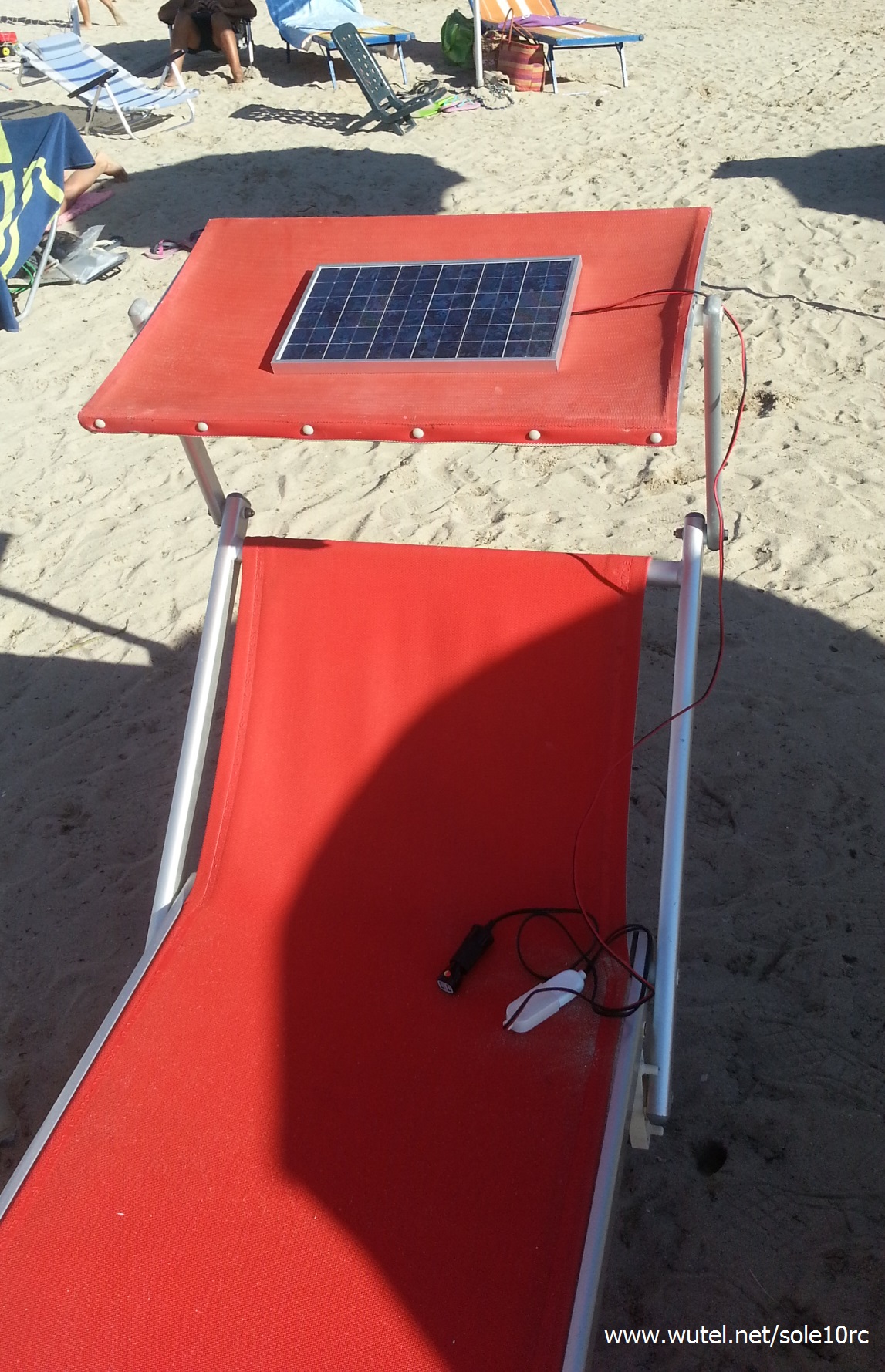

Grazie alla particolare robustezza, leggerezza ed impermeabilità del pannello fotovoltaico è possibile utilizzare questo caricabatterie anche a contatto con sabbia o spruzzi d'acqua come ad esempio in spiaggia e/o su barche/gommoni.





____________________________________________________________________________

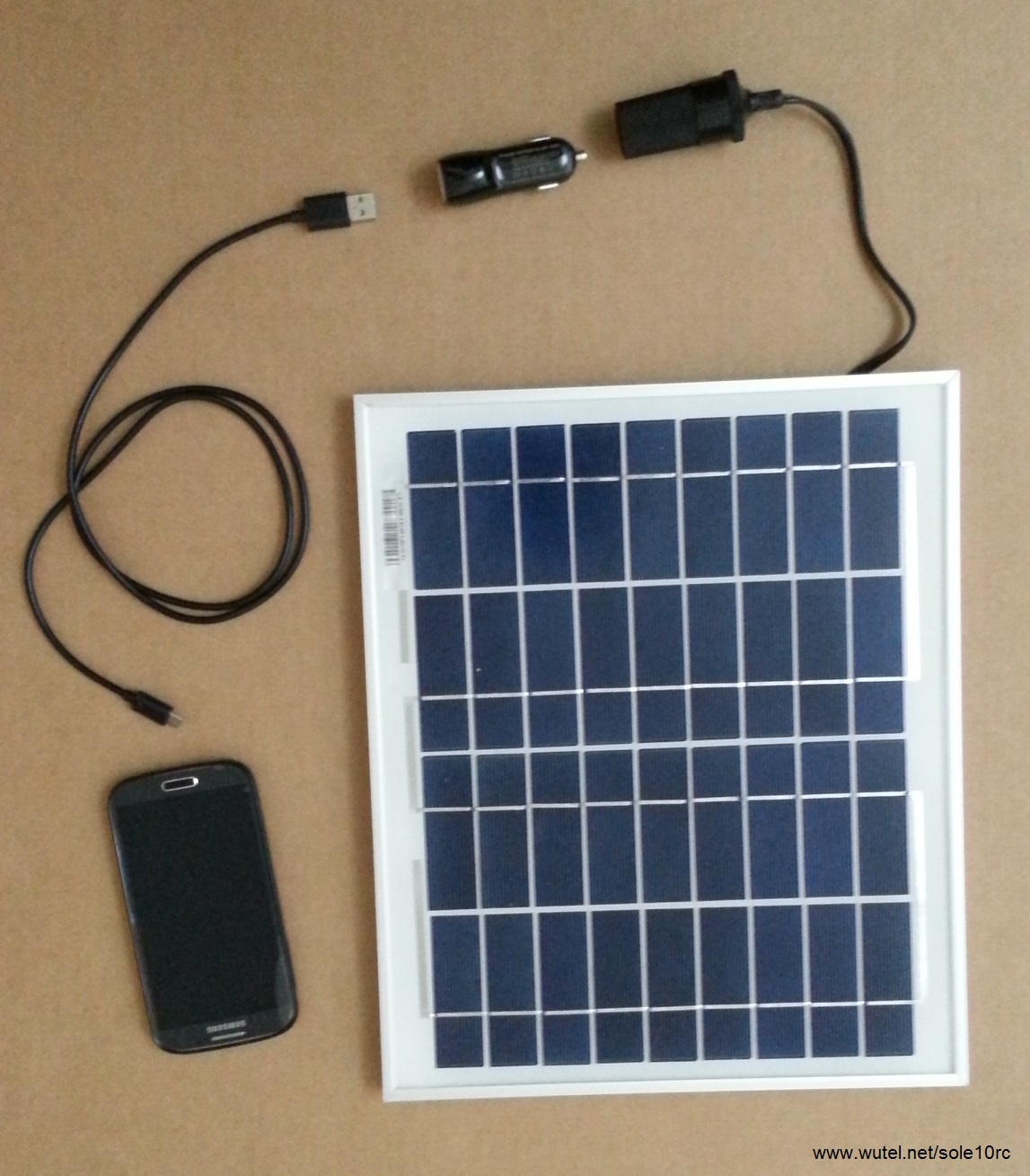

Per realizzare questo caricabatterie solare occorrono soltanto i seguenti componenti:

1. Un piccolo pannello solare fotovoltaico policristallino da 10Watt:

_________________________________________________________________________________

2. Una presa elettrica da auto del tipo "accendino" con tappo e cavetti precablati:

   come quelle utilizzate comunemente sulle automobili/camper dove poi poter inserire direttamente l'adattatore con uscita USB a 5V per ricaricare le nostre apparecchiature:



 ____________________________________________________________

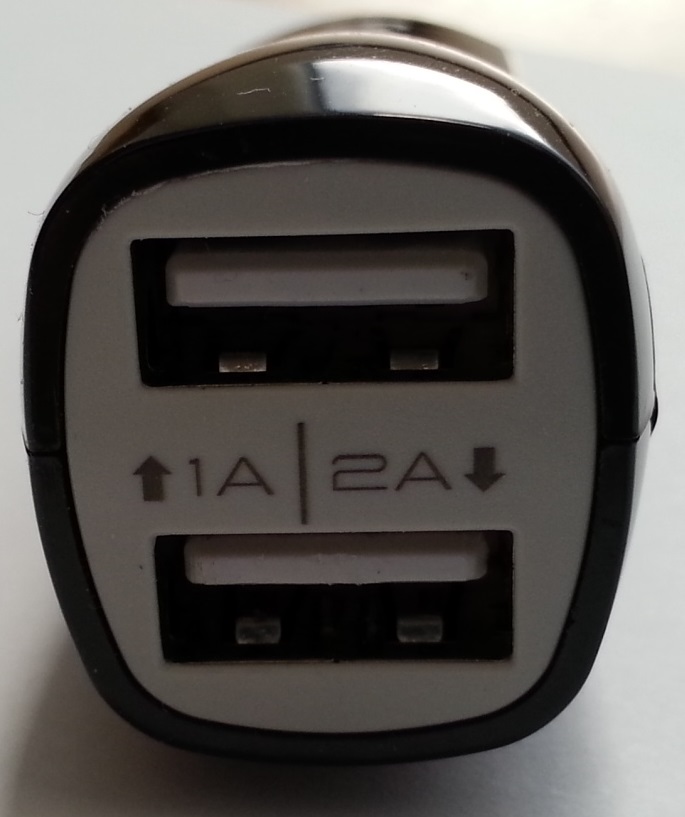

3. Un adattatore USB 5V con una o meglio con doppia uscita USB:





     ATTENZIONE !!! per realizzare questo caricabatterie solare è assolutamente necessario accertarsi che l'adattatore USB sia del tipo con ingresso (INPUT) in grado di poter sopportare fino a 24Volt.

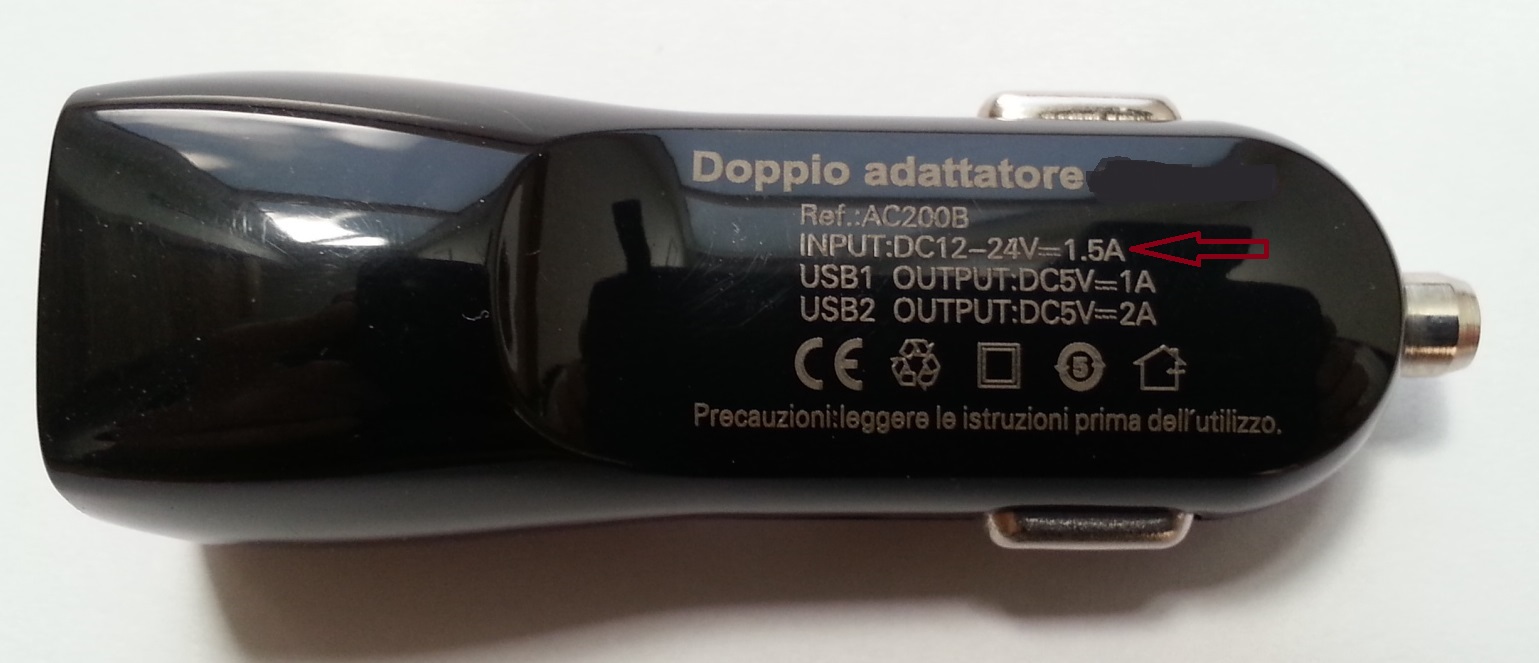

    Controllare infatti accuratamente che sull'adattatore sia chiaramente indicato che l'apparecchio possa funzionare con ingresso (INPUT) fino a 24V DC.

    Questa importante verifica della tensione massima di funzionamento dell'adattatore USB va effettuata perché in questa particolare applicazione stiamo utilizzando il pannello fotovoltaico da 10W direttamente connesso alla presa da auto senza l'impiego di altri componenti di solito utilizzati come interfaccia tra pannello e batterie.

     La tensione in uscita dal pannello da 10W può infatti arrivare fino a 21Volt e quindi è assolutamente necessario che l'adattatore USB possa sopportare senza problemi tale tensione.



 _________________________________________________________________

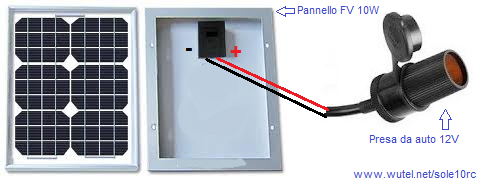

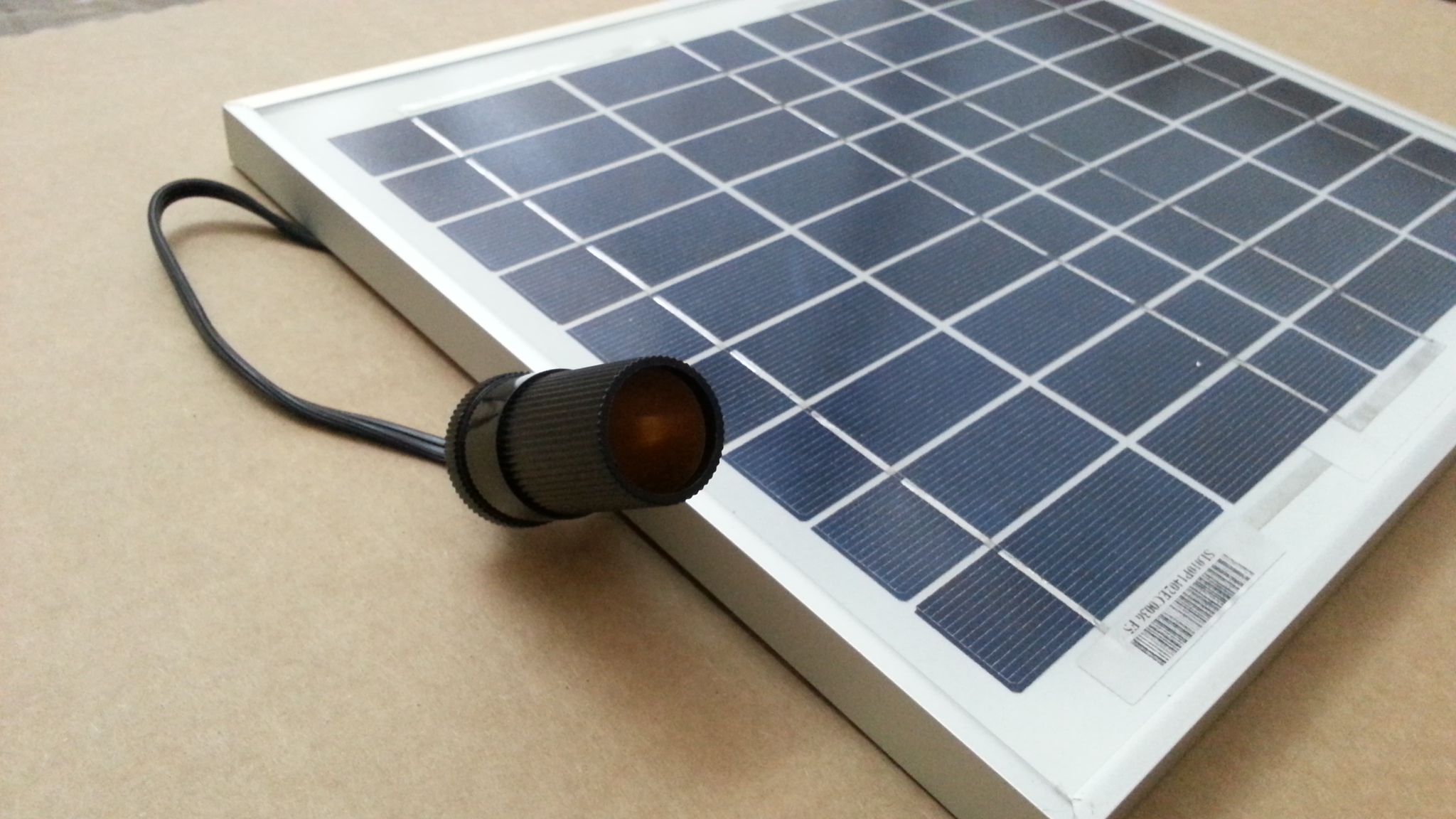

Il pannello fotovoltaico e la presa da auto vanno collegati direttamente tra loro nel seguente modo, rispettando assolutamente le polarità (+) e (-).

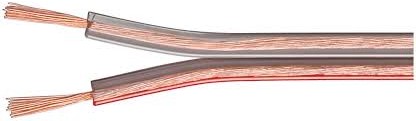

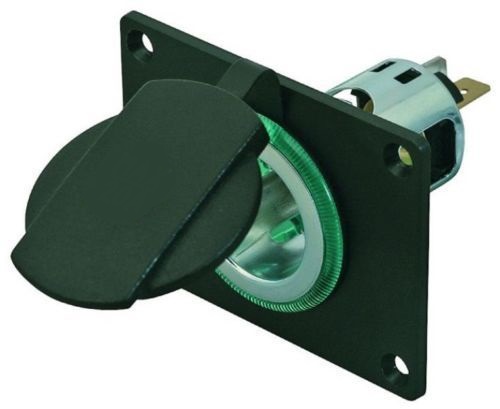

Nel caso non si disponesse di una presa da auto con cavetto pre-cablato, si potrà anche utilizzare senza problemi, una presa con morsetti o terminali "faston" alla quale collegare un cavetto elettrico bipolare, di sezione (consigliata) 0,75 mmq.





Una volta terminato il collegamento elettrico tra pannello e presa da auto si potrà inserire l'adattatore 5V ed il cavetto USB per la ricarica delle nostre apparecchiature elettroniche e/o di telefonia.

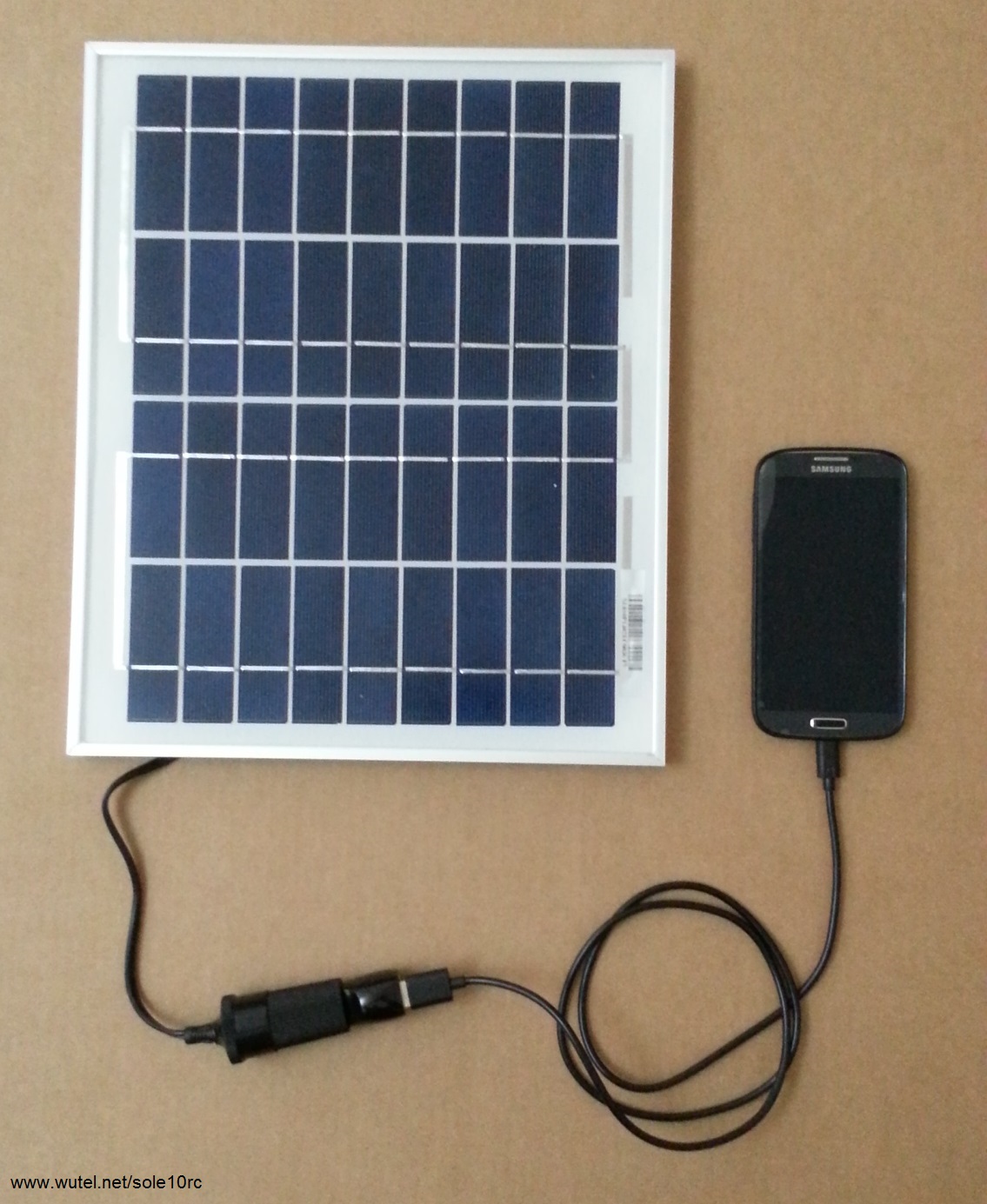

Ed ecco il nostro caricabatterie portatile pronto ad essere utilizzato!

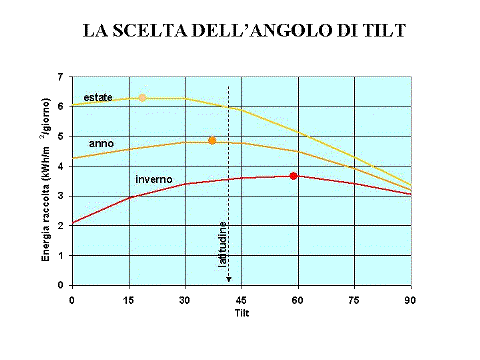

Per poter iniziare la ricarica occorrerà collegare il nostro apparecchio elettronico/telefonico tramite il cavetto USB e posizionare il pannello fotovoltaico direttamente al sole, con un'inclinazione rispetto al suolo (angolo di tilt) di circa:

60° per sfruttare al meglio il sole nel periodo invernale;

20°  per sfruttare al meglio il sole nel periodo estivo;

35° per una buona via di mezzo valida per tutte le stagioni.

Per poter far funzionare correttamente il nostro caricabatterie è inoltre indispensabile che il pannello sia il più possibile esposto al sole senza ombre dovute ad alberi, fili, edifici, ostacoli, ecc. (in generale tutti i pannelli fotovoltaici per poter funzionare bene e produrre sufficiente energia hanno bisogno di essere esposti al sole diretto su tutta la loro superficie e non soltanto alla semplice luce ambientale, anche se diurna).

Questo è soltanto un primo esempio di come poter realizzare un compatto e portatile caricabatterie fotovoltaico. Ovviamente potete costruirne altri anche dotati di batterie ausiliarie di accumulo e/o con pannelli di maggiori dimensioni e potenza.

Vedi ad esempio i seguenti link:

 http://www.wutel.net/gps

http://www.wutel.net/gps40



________________________________________________________________________________

Il costo indicativo per la realizzazione del caricabatterie fotovoltaico USB da 10Watt descritto in questa pagina è:

-   pannello fotovoltaico policristallino da 10W = € 15,00

-   presa accendisigari da auto = € 5,00

-   adattatore per presa auto accendino 24V -> 5V USB (con doppia uscita USB): € 5,00.



Questo piccolo generatore fotovoltaico vi fornirà energia elettrica gratuita e pulita per la ricarica delle vostre batterie per moltissimi anni (il funzionamento del pannello fotovoltaico è infatti garantito per oltre 20 anni !!!).

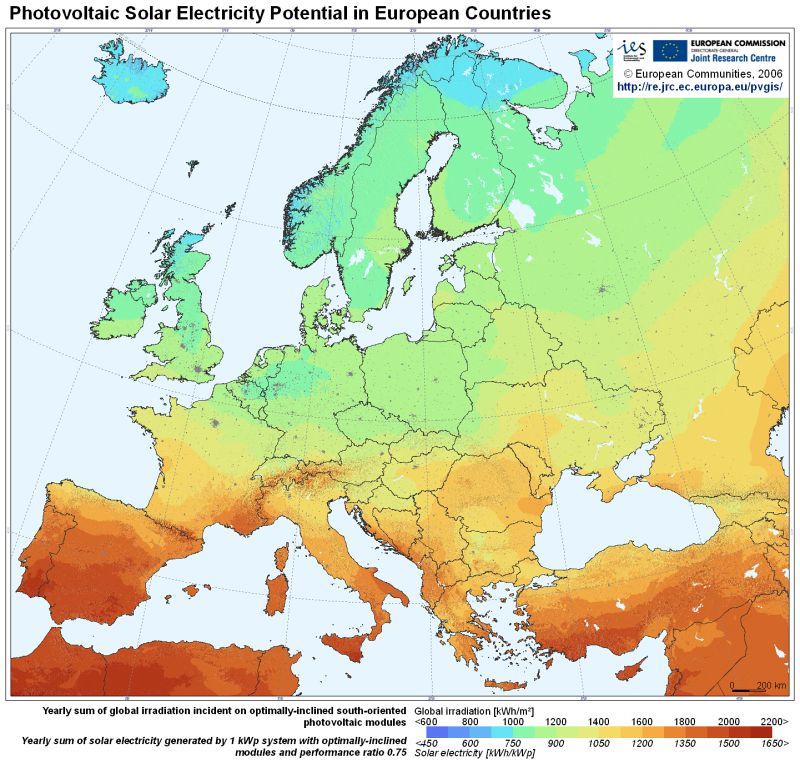

     La potenzialità del sole nel mondo è enorme! Per avere un'idea della risorsa solare in Europa clicca sul tasto qui sotto:



 MAPPA SOLARE EUROPEA









_________________________________________________________________

 Attenzione!  Per la vostra sicurezza è importante ricordare che durante l'assemblaggio dei vari componenti del caricabatterie fotovoltaico dobbiamo assolutamente rispettare tutte le norme di sicurezza mentre utilizziamo gli utensili (forbici, cacciaviti, pinze, eventuale saldatore, ecc.), facendo inoltre verificare da una persona esperta la corretta esecuzione di tutti i collegamenti elettrici realizzati.



......
