IMPIANTO AUTONOMO AD ENERGIA SOLARE FOTOVOLTAICA (REALIZZATO CON 6 PANNELLI DA 300 WATT), PER IL FUNZIONAMENTO DI LAMPADINE LED E ELETTRODOMESTICI A 230 VOLT

http://www.wutel.net/sole1800









Ed ecco un nuovo esempio concreto di come, grazie alla tecnologia solare, si possa realizzare un impianto fotovoltaico, utilizzando pannelli fotovoltaici disposti su due falde differenti del tetto (est e ovest), con anche minor "impatto visivo", grazie ai pannelli con celle al silicio monocristallino di tipo "all-black".



La baita, non disponendo di allacciamento alla rete elettrica nazionale, è stata dotata di 6 pannelli da 300Watt, un inverter da 4000Watt di potenza (per disporre di energia elettrica a 230Volt) e 4 batterie da 12Volt, di capacità 200Ah.

Grazie a questo impianto fotovoltaico, completamente autonomo, è possibile essere alimentati da una una fonte di energia pulita e rinnovabile, al fine anche di:

  • disporre di elettricità dal sole, pronta all'uso (a 230Volt), per la maggior parte dei mesi dell'anno;

  • evitare tutti i costi e le tasse incluse nella bolletta elettrica;

  • non essere dipendenti dai fornitori di energia elettrica a pagamento;

  • evitare il più possibile il consumo di combustibili fossili;

  • risparmiare l'immissione nell'ambiente di notevoli quantità di anidride carbonica (CO2) e di sostanze tossiche varie;

  • partecipare in prima persona ad azioni pratiche di resilienza , transizione e stili di vita sostenibili.



DESCRIZIONE DELL'IMPIANTO

Come accennato precedentemente, l'impianto fotovoltaico descritto in questa pagina è del tipo autonomo a batteria (stand alone), dotato di 6 pannelli fotovoltaici monocristallini da 300 Watt di potenza, 4 batterie da 12Volt - 200Ah e da un inverter da 4000Watt (con regolatore di carica integrato di tipo "MPPT" da 80A), per l'alimentazione delle utenze elettriche domestiche a 230Volt.



 Pannelli fotovoltaici installati nell'impianto:

I sei pannelli fotovoltaici sono stati posizionati, tre sulla falda ad est del tetto e tre sulla falda ad ovest.

pannelli est



pannelli ovest



Per il fissaggio dei pannelli sul tetto in lamiera della baita, sono stati utilizzati dei profili in alluminio ad "L", avvitati alla cornice del pannello ed alla struttura del tetto.

profilo a L

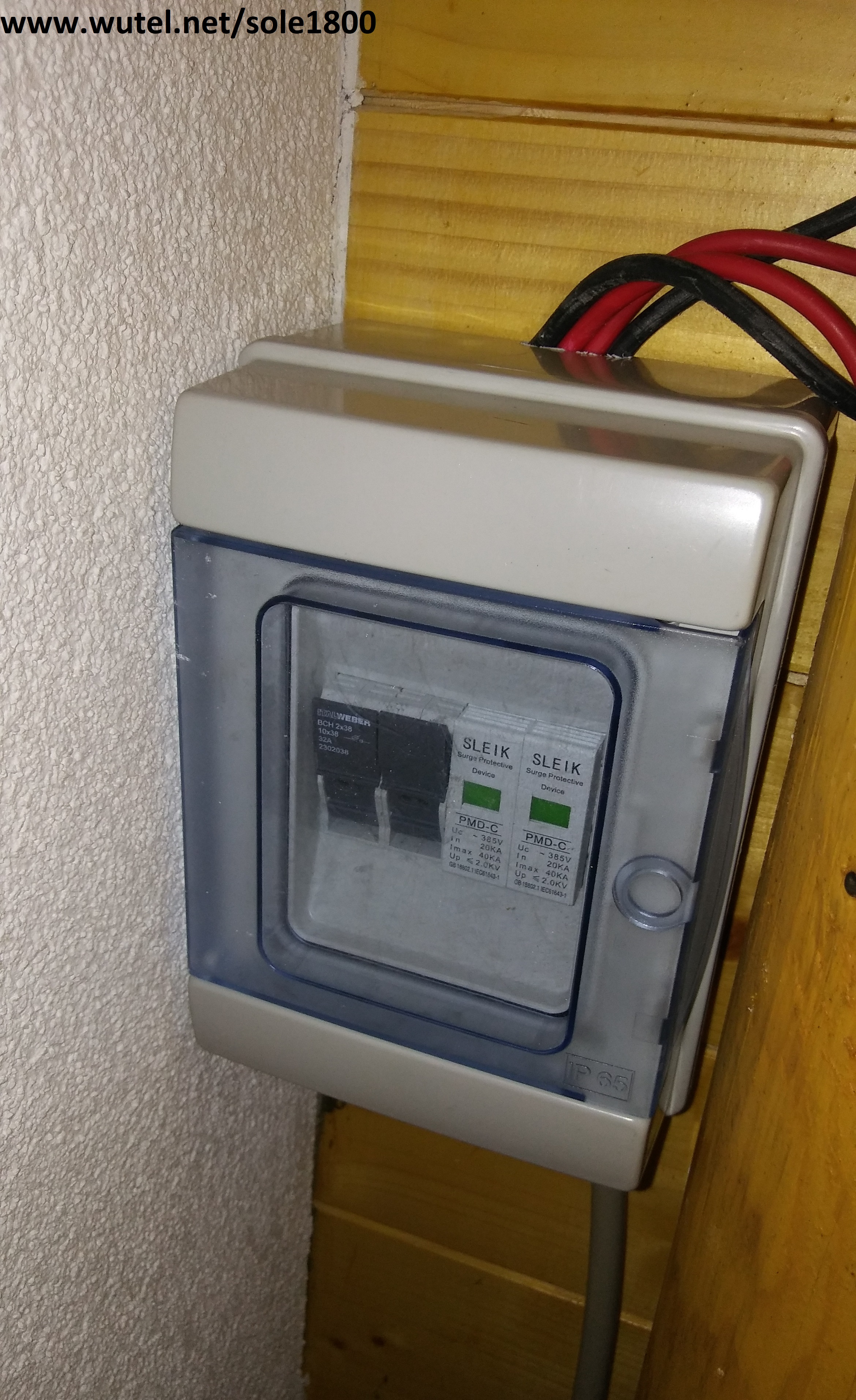

L'inverter (con incorporato il regolatore di carica "MPPT"), le batterie, i fusibili, lo scaricatore di protezione dalle scariche atmosferiche ed il quadro elettrico a 230Volt, sono invece stati posizionati in un locale ricavato in fianco alla baita.

inverter e batterie





Per vedere le caratteristiche elettriche dei pannelli, clicca sul pulsante qui sotto:

PANNELLO 300W "ALL-BLACK"







Questa qui sotto è invece la lampadina (a filamento LED) da 230Volt (5Watt), con attacco tradizionale a vite "E27", installata in tutti gli ambienti della casa per l'illuminazione serale/notturna.

  lampadina filamento LED

      NOTA TECNICA: le lampadine LED "a filamento" di ultima generazione, permettono di ottenere la massima resa luminosa con il minimo consumo di energia. Sono disponibili con diversi valori di potenza (Watt) e tonalità di luce (calda e fredda).





I vari componenti dell'impianto fotovoltaico descritto in questa pagina, sono collegati tra loro secondo il seguente schema:

schema sole1800

 (clicca sullo schema per ingrandirlo)



Se si desidera saperne di più sulla realizzazione degli impianti fotovoltaici ad isola con batterie di accumulo, è anche disponibile un piccolo manuale tecnico/informativo didattico al seguente link:

http://www.wutel.net/manuale



Questo impianto è veramente un ottimo esempio di come poter ottenere una concreta ed efficace autoproduzione di energia elettrica per la vita di tutti i giorni. Nel tempo si potrà comunque eventualmente aumentare ulteriormente sia il numero dei pannelli che quello delle batterie, in modo da poter disporre di maggiore energia per il fabbisogno elettrico, nonché per ottenere una maggiore autonomia in inverno, oppure in caso di prolungate giornate nuvolose o con poco sole.

     Anche uno stile di vita attento a minimizzare il più possibile i consumi elettrici ed a evitare gli sprechi, contribuisce a rendere sufficiente l'attuale disponibilità complessiva di potenza di produzione e di accumulo dell'impianto.

Comunque, anche se per qualche giorno le batterie non riuscissero a caricarsi per mancanza di sole, nessun problema. Si potrebbe accendere, in emergenza, per qualche ora, il generatore elettrico a motore.

generatore

(esempio di generatore elettrico a motore)



oppure, si può attendere il ritorno del sole, con soluzioni energetiche alternative come ai "vecchi tempi" con lumi e candele per l'illuminazione e stufa a legna per scaldarsi, cucinare e per avere acqua calda per lavarsi.

     Comunque, volendo, tutti quanti e in qualsiasi contesto, abbiamo ormai la possibilità di autoprodurci energia elettrica da fonti pulite e rinnovabili (sole, vento, acqua), anche iniziando, per esempio, con piccoli impianti fotovoltaici .

 Qualsiasi sia la spesa sostenuta per la realizzazione di un impianto fotovoltaico (sia con batterie che senza), l'investimento energetico e ambientale si ripagherà comunque nel tempo, fornendovi energia elettrica gratuita e pulita per moltissimi anni (il funzionamento dei pannelli fotovoltaici è garantito per oltre 20/25 anni ! ). Inoltre, l'acquisto dei vari componenti può essere scaglionato nel tempo. E' infatti possibile acquistare poco per volta ciò che occorre, in base alle risorse economiche disponibili al momento, ed assemblare/ampliare nel tempo l'intero impianto.



Per vedere la descrizione dell'impianto solare termico per la produzione di acqua calda, abbinato all'impianto fotovoltaico descritto in questa pagina, clicca sul pulsante qui sotto:



 IMPIANTO SOLARE TERMICO





     Per vedere invece altri esempi di impianti fotovoltaici autonomi per l'autoproduzione di energia elettrica, clicca sul pulsante qui sotto:



 IMPIANTI FOTOVOLTAICI
