IMPIANTO AUTONOMO AD ENERGIA SOLARE FOTOVOLTAICA (REALIZZATO CON 2 PANNELLI DA 300WATT E 2 PANNELLI DA 150W), PER IL FUNZIONAMENTO DI LAMPADE A 24 VOLT E APPARECCHIATURE ELETTRICHE/INFORMATICHE A 230 VOLT

http://www.wutel.net/sole300





L'impianto fotovoltaico descritto in questa pagina, è un esempio concreto di come, grazie alla tecnologia solare, si possa realizzare "fai-da-te" un impianto fotovoltaico, per tutte le esigenze elettriche di una baita di montagna, ubicata a 850metri di altezza.

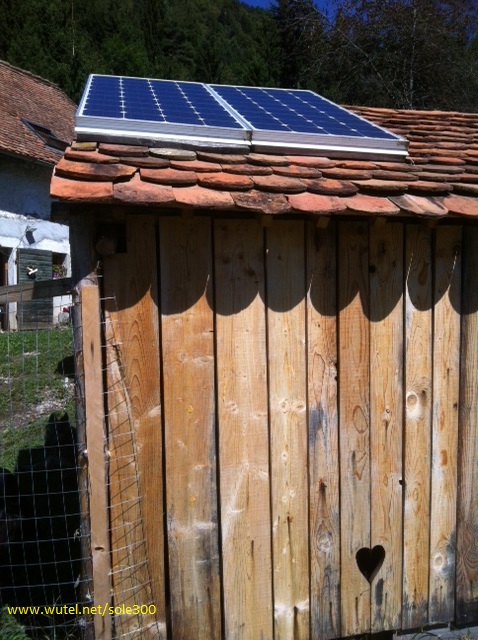

Pannelli FV foto 1

La casa dove è stato installato questo impianto, non disponendo di allacciamento alla rete elettrica nazionale, era già comunque dotata di un precedente impianto fotovoltaico a 12Volt, in grado di poter fornire un po'di elettricità, sia per far funzionare lampade a LED per l'illuminazione interna, la ricarica/funzionamento di piccole apparecchiature elettriche, elettroniche, informatiche e di telefonia, che per l'alimentazione di un piccolo frigorifero estivo.

Per poter però disporre di maggior potenza a 230Volt, in modo da poter utilizzare anche elettroutensili (levigatrice angolare, sega circolare da banco, trapano, ecc.), lavatrice (a freddo) e frigorifero (classe A++), senza dover sempre accendere un generatore a motore, si è deciso di installare un inverter da 2400Watt di potenza, funzionante a 24Volt.

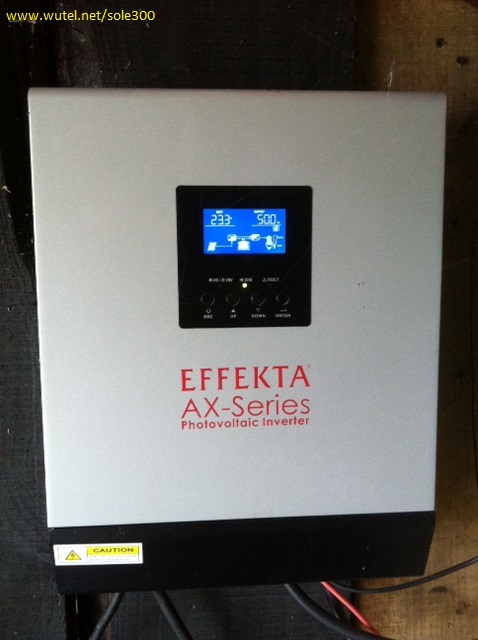

inverter con reg. carica integrato

Per vedere le caratteristiche tecniche dell'inverter utilizzato in quest'impianto,

clicca il pulsante qui sotto:

CARATTERISTICHE TECNICHE INVERTER



La scelta di non allacciare la casa alla rete elettrica pubblica, è stata presa consapevolmente dai proprietari, in modo da essere completamente autonomi per la fornitura di energia elettrica e per essere il più possibile alimentati da una una fonte di energia pulita e rinnovabile, al fine di:

  • disporre di elettricità dal sole, pronta all'uso (a 24Volt e a 230Volt), per la maggior parte dei mesi dell'anno;

  • evitare tutti i costi e le tasse incluse nella bolletta elettrica;

  • non essere dipendenti dai fornitori di energia elettrica a pagamento;

  • evitare il più possibile il consumo di combustibili fossili;

  • risparmiare l'immissione nell'ambiente di notevoli quantità di anidride carbonica (CO2) e di sostanze tossiche varie;

  • partecipare in prima persona ad azioni pratiche di resilienza e stili di vita sostenibili.

Altre particolarità legate alla realizzazione di questo impianto fotovoltaico sono state:

l'attenta ricerca dei componenti e dei materiali necessari per la realizzazione dell'impianto (anche grazie a internet), utilizzando prioritariamente prodotti con il maggiore rapporto possibile tra costo e qualità, che ha premesso così di ridurre il più possibile i costi totali dell'impianto;

la volontà nel mettere in pratica una concreta autoproduzione di energia e attenta gestione delle risorse di accumulo, al fine di evitare il più possibile il ricorso al generatore con motore a scoppio (di emergenza).



DESCRIZIONE DELL'IMPIANTO

Come accennato precedentemente, l'impianto fotovoltaico descritto in questa pagina è del tipo autonomo a batteria (stand alone), dotato (per adesso) di due pannelli fotovoltaici di tipo "monocristallino" da 300Watt e due pannelli da 150 Watt, un regolatore di carica ausiliario (oltre a quello incorporato nell'inverter) di tipo "PWM" da 10Ampere (per il funzionamento delle lampadine a 24Volt), due batterie da 12Volt - 150Ah e da un inverter da 2400Watt di potenza (con regolatore di carica integrato di tipo "PWM" da 50A), per l'alimentazione delle utenze elettriche a 230Volt.

In un secondo tempo, al fine di aumentare la potenza complessiva dell'impianto (soprattutto per il periodo invernale), saranno installati ulteriori pannelli fotovoltaici da 300Watt.

I due pannelli da 150Watt (collegati in serie tra loro), sono collegati al regolatore di carica esterno all'inverter (quello "PWM" da 10A), mentre i due pannelli da 300Watt, sono collegati direttamente al regolatore di carica incorporato nell'inverter.



 Pannelli fotovoltaici installati nell'impianto:

Sia i due pannelli fotovoltaici da 150Watt, che i due da 300Watt, sono stati posizionati sulla falda a SUD del tetto di un capanno in legno.



I pannelli sono stati fissati al tetto, tramite dei supporti avvitati direttamente nel legno.

Pannelli FV



L'inverter (con incorporato il regolatore di carica "PWM" da 50A), il secondo regolatore di carica "PWM" da 10A, le batterie, i fusibili ed il quadro elettrico a 230Volt, sono stati posizionati all'interno del suddetto capanno in legno.

foto impianto completo

reg. carica pwm 10A

Per vedere le caratteristiche tecniche dei vari componenti dell'impianto, clicca sui relativi pulsanti qui sotto:

 REG. CARICA PWM 10A          LAMPADINA LED M-COB 5W



INVERTER 2,4kW 24V + PWM        MANUALE UTENTE INVERTER

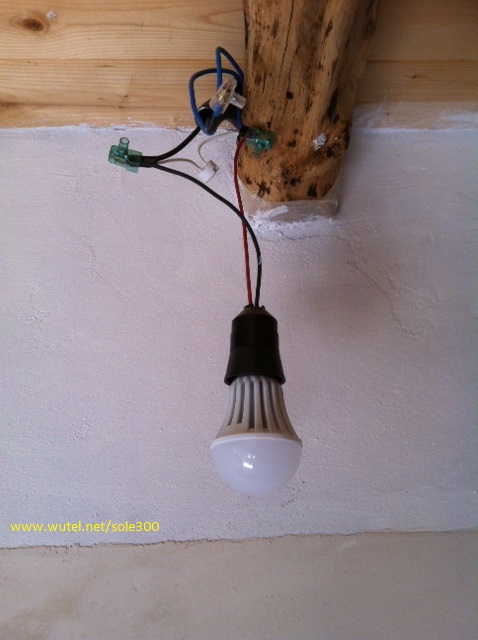

Questa qui sotto è invece la lampadina LED a 24Volt (5Watt), con attacco tradizionale a vite "E27", installata in tutti gli ambienti della casa per l'illuminazione serale/notturna.

 lampadina LED 5V 24V

      (clicca sulla foto della della lampadina per vedere le caratteristiche tecniche)



      NOTA TECNICA: le lampadine LED M-COB di ultima generazione, permettono di ottenere la massima resa luminosa con il minimo consumo di energia. Sono disponibili con diversi valori di potenza (5, 7 e 9Watt) e due tonalità di luce (calda e fredda). Un ulteriore vantaggio di questo tipo di lampadine è quello di poter funzionare con un "range di tensione" molto ampio (da 10Volt a 30Volt), che permette così alla lampada di non variare la propria luminosità anche quando la batteria è in fase di scarica. Questa particolarità di ampia alimentazione di tensione, permette a queste lampadine di poter quindi funzionare sia collegate in impianti con batteria a 12Volt che in quelli con batterie a 24Volt.

________________________________________________________________

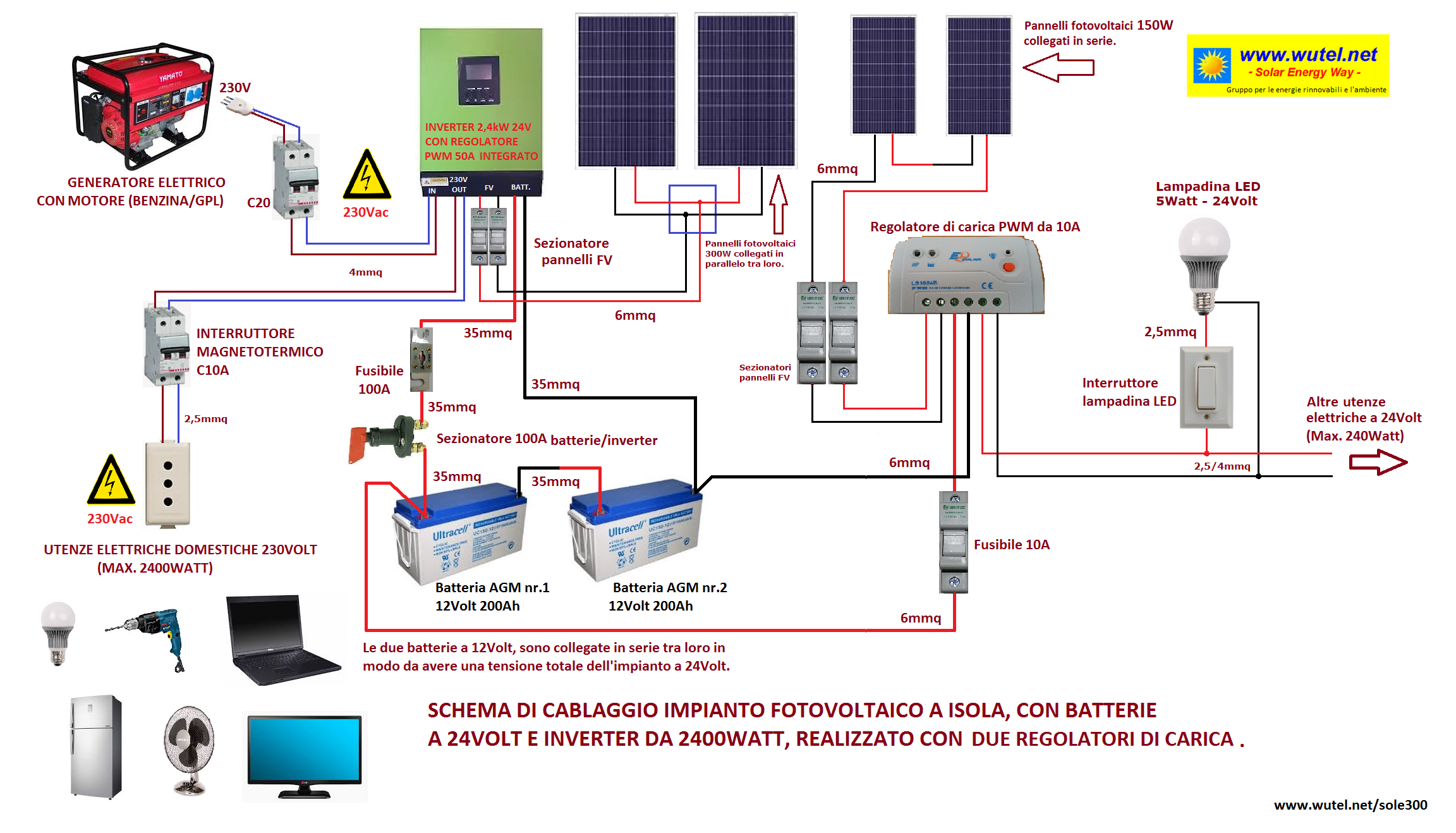

I vari componenti dell'impianto fotovoltaico descritto in questa pagina, sono collegati tra loro secondo il seguente schema:

Schema impianto FV 300W

 (clicca sullo schema per ingrandirlo)



Se si desidera saperne di più sulla realizzazione degli impianti fotovoltaici ad isola con batterie di accumulo, è anche disponibile un piccolo manuale tecnico/informativo didattico al seguente link:

http://www.wutel.net/manuale



_______________________________________________________________



Questo impianto è veramente un ottimo esempio di come poter ottenere una concreta ed efficace autoproduzione di energia elettrica per la vita di tutti i giorni.

Nel tempo, come si accennava prima, è comunque possibile aumentare sia il numero dei pannelli che quello delle batterie, in modo da poter disporre di maggiore energia per il fabbisogno elettrico, nonché per ottenere una maggiore autonomia in inverno, oppure in caso di giornate nuvolose o con poco sole.

     Anche uno stile di vita attento a minimizzare il più possibile i consumi elettrici ed a evitare gli sprechi, contribuisce a rendere sufficiente l'attuale disponibilità complessiva di potenza di produzione e di accumulo dell'impianto.

Comunque, anche se per qualche giorno le batterie non riuscissero a ricaricarsi per mancanza di sole, nessun problema. All'occorrenza si può sempre accendere per il tempo necessario, il generatore elettrico a motore, collegato direttamente all'apposito ingresso dell'inverter.

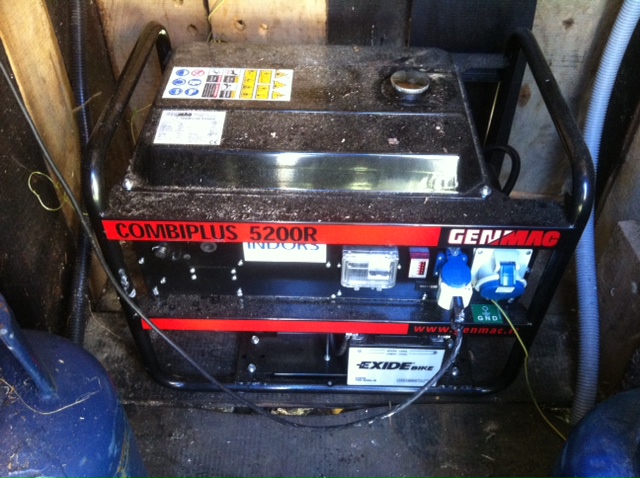

generatore a motore

(generatore elettrico a motore)

oppure, si può attendere il ritorno del sole, con soluzioni energetiche alternative come ai "vecchi tempi" con lumi e candele per l'illuminazione serale, stufa a legna per scaldarsi, cucinare e per avere acqua calda per lavarsi.

     Comunque, volendo, tutti quanti e in qualsiasi contesto, abbiamo ormai la possibilità di autoprodurci energia elettrica da fonti pulite e rinnovabili (sole, vento, acqua), anche iniziando, per esempio, con piccoli impianti fotovoltaici .

 Qualsiasi sia la spesa sostenuta per la realizzazione di un impianto fotovoltaico, l'investimento energetico e ambientale si ripagherà comunque nel tempo, fornendovi energia elettrica gratuita e pulita per moltissimi anni (il funzionamento dei pannelli fotovoltaici è garantito per oltre 25 anni ! ). Inoltre, l'acquisto dei vari componenti può essere scaglionato nel tempo. E' infatti possibile acquistare poco per volta ciò che occorre, in base alle risorse economiche disponibili al momento, ed assemblare/ampliare nel tempo l'intero impianto.

Per vedere altri esempi di impianti fotovoltaici autonomi per l'autoproduzione di energia elettrica, clicca sul pulsante qui sotto:

 IMPIANTI FOTOVOLTAICI
