IMPIANTO AUTONOMO AD ENERGIA SOLARE FOTOVOLTAICA (CON PANNELLO DA 65 WATT DI POTENZA) INSTALLATO SUL BALCONE DI UN CONDOMINIO

http://www.wutel.net/sole65

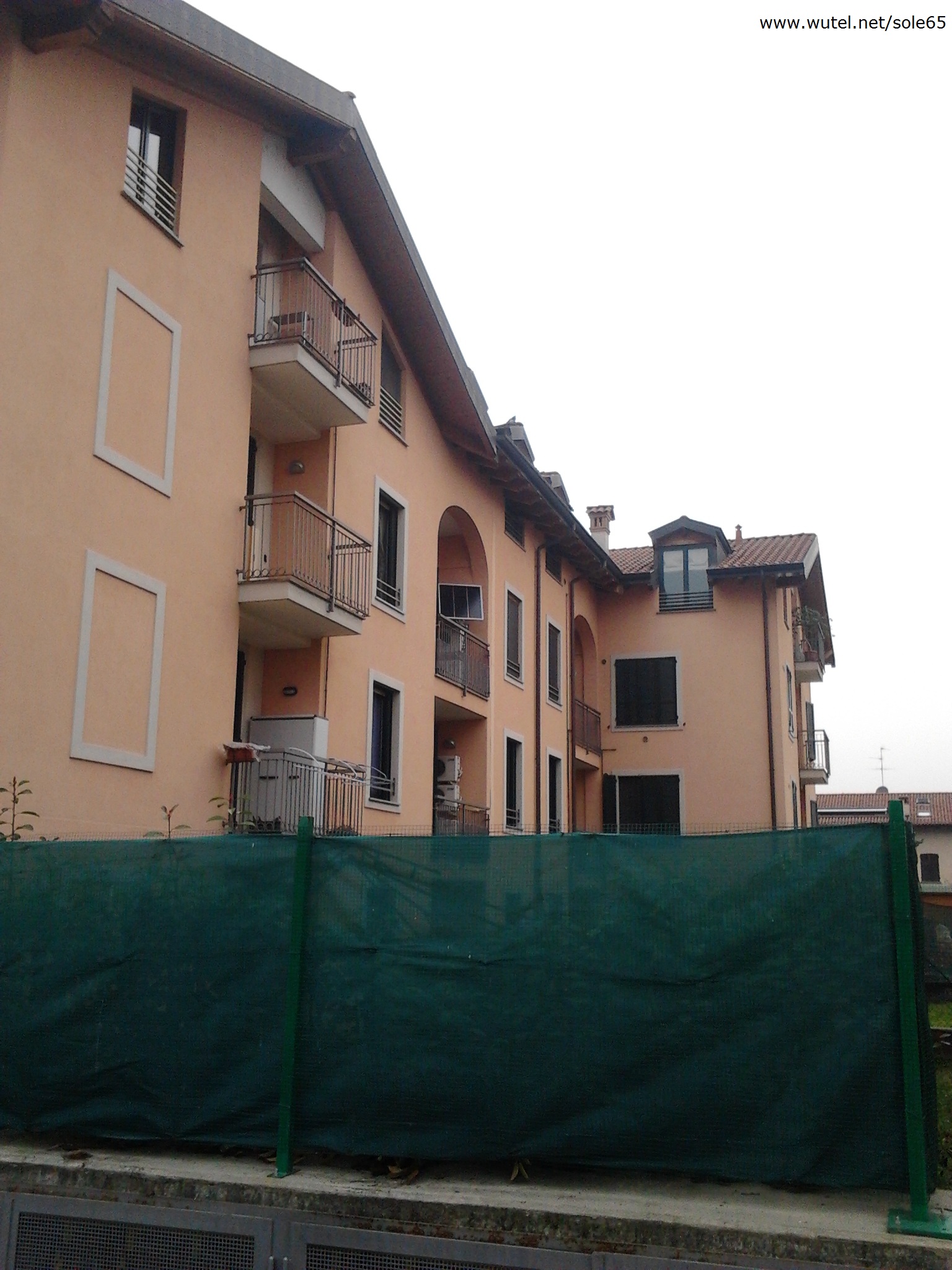

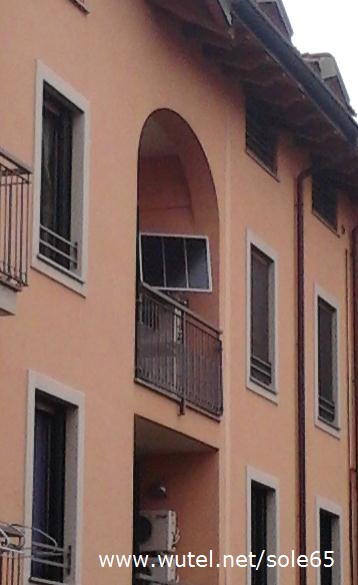

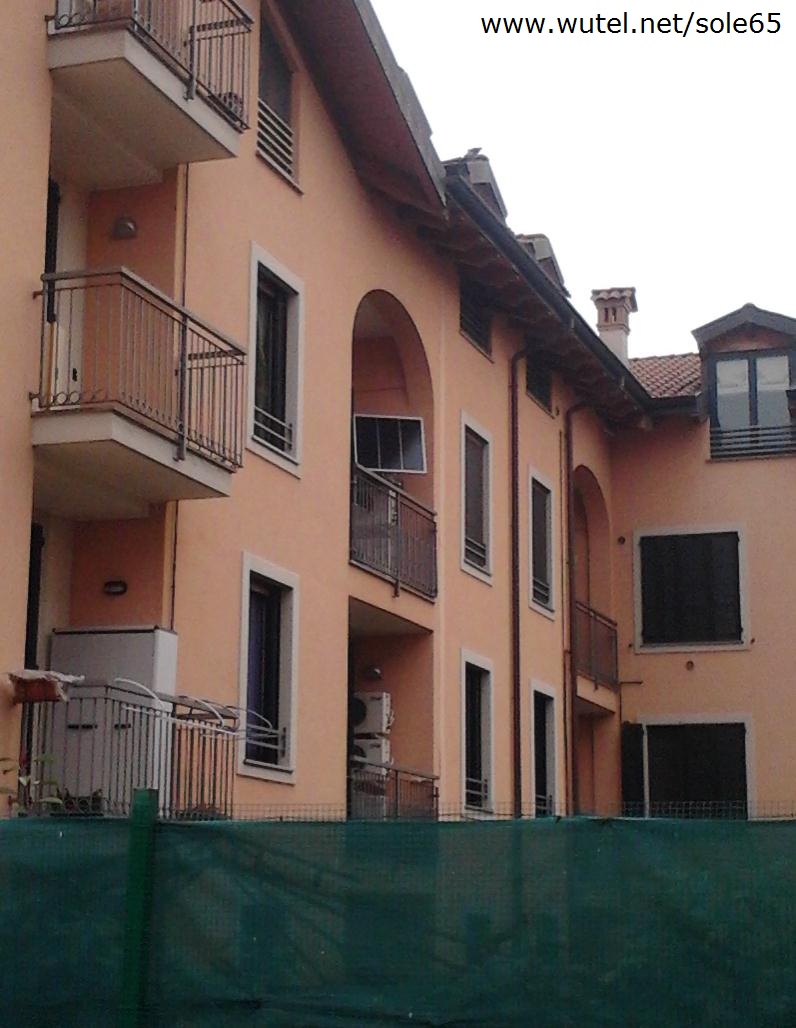

Il nostro amico simpatizzante Fabio M. di Gessate (MI) ha progettato ed installato sul balcone del proprio appartamento un piccolo impianto fotovoltaico da 65 Watt di potenza.



La soluzione adottata per la realizzazione di questo impianto (con un pannello da 65Watt), ha permesso a Fabio di poter disporre di un po' d'elettricità autonoma, autoprodotta da fonte solare pulita e rinnovabile, da utilizzare per l'illuminazione domestica a LED e per la ricarica dei telefoni cellulari e di altre apparecchiature elettroniche/informatiche, pur avendo a disposizione soltanto un balcone ed abitando in condominio.

(clicca sulle foto per ingrandirle)

Inoltre, la superficie del pannello fotovoltaico nasconde anche quasi completamente i condizionatori fissati sulla parete del balcone, proteggendoli dall'esposizione diretta del sole estivo.

L'impianto fotovoltaico descritto in questa pagina, interamente installato "fai-da-te", è del tipo autonomo a batteria ("stand alone"), cioè non connesso alla rete elettrica nazionale.

Questi primi 65 Watt sono già sufficienti per poter avere delle belle soddisfazioni energetiche alternative, rinnovabili, pulite, autonome, occupanti poco spazio ed a costo contenuto.

I componenti utilizzati per la realizzazione di questo piccolo impianto fotovoltaico sono i seguenti:

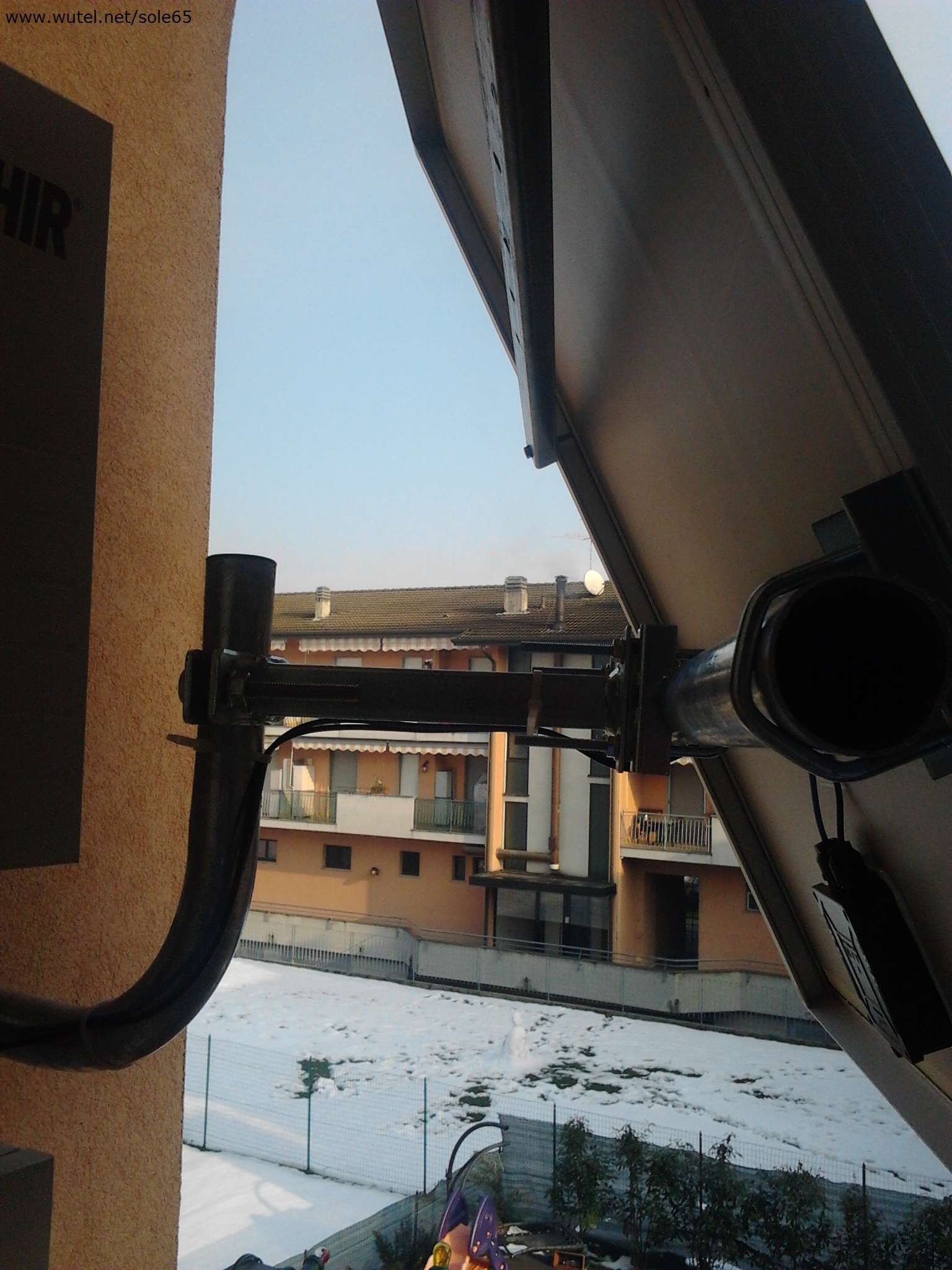

PANNELLO FOTOVOLTAICO DA 65W E STAFFA DI FISSAGGIO





     Per vedere i dati tecnici del pannello utilizzato in questo impianto,

clicca sul pulsante qui sotto:

 PANNELLO FV CIS DA 65W



Per avere maggiori informazioni sui pannelli fotovoltaici tipo "CIS",

clicca invece il pulsante qui sotto:

 INFO SU PANNELLI CIS



   ____________________________________________________________

REGOLATORE DI CARICA TIPO "PWM"

per maggiori info sul regolatore di carica utilizzato in questo impianto,

clicca qui: ----> REGOLATORE DI CARICA STECA

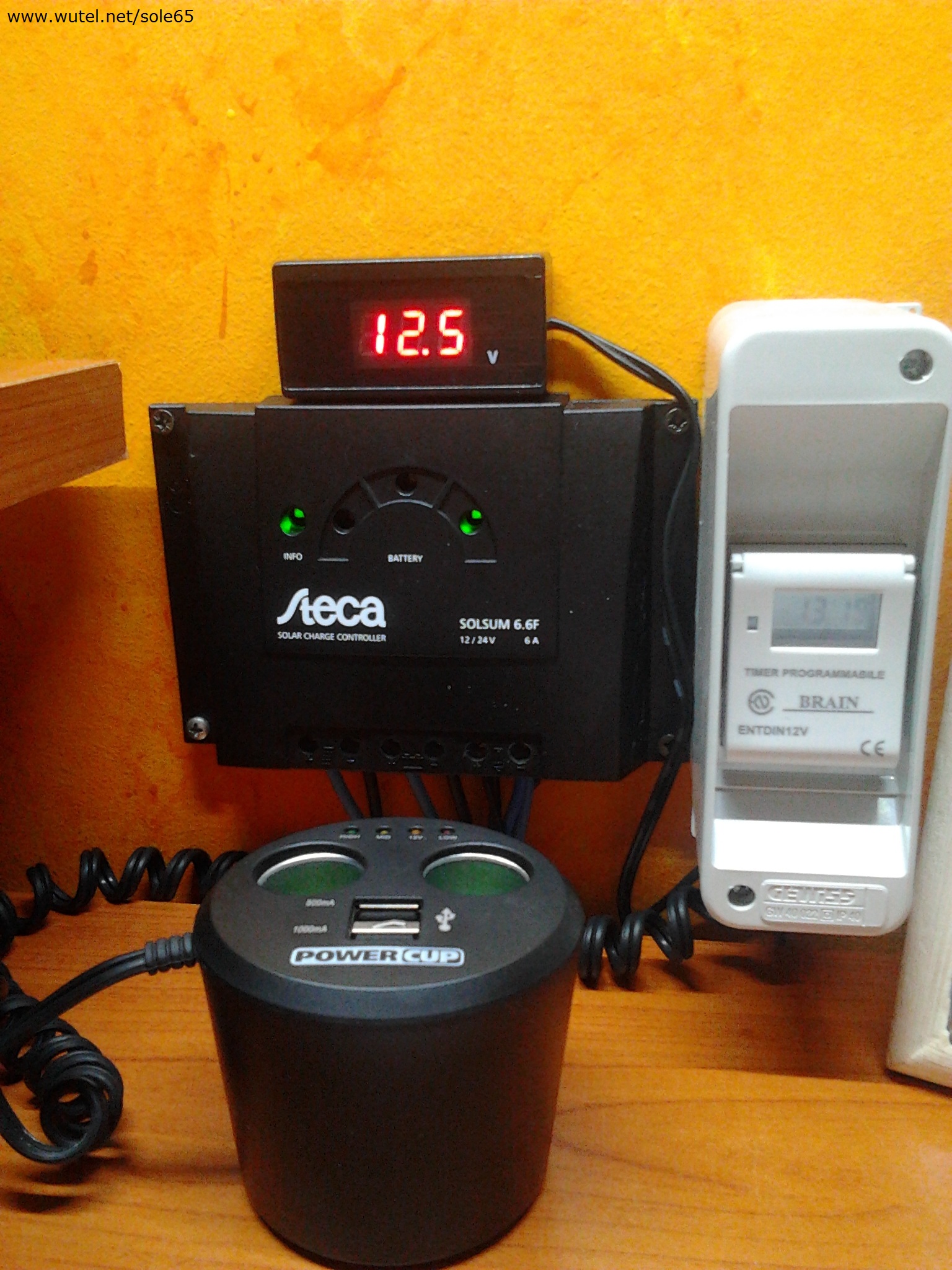

Nella foto sopra si vedono anche:

1) il temporizzatore digitale (di colore bianco) che Fabio ha collegato alla batteria dell'impianto in modo che le apparecchiature elettroniche, informatiche e di telefonia cellulare collegate alla multipresa 12-5Volt rimangano in carica soltanto per il tempo necessario, senza così consumare inutilmente altra energia a fine carica delle loro batterie interne;

2) il voltmetro digitale a LED rossi per visualizzare con maggior precisione lo stato di carica della batteria, tramite la lettura diretta sul display del valore di tensione ;

3) la multipresa a 12V e 5V (USB) per il collegamento e l'alimentazione (anche simultanea) delle apparecchiature elettroniche, informatiche e di telefonia cellulare.









Inoltre, riguardo anche ad altri tipi di regolatori di carica utilizzabili negli impianti fotovoltaici autonomi, vedi la scheda tecnico/informativa riportata nel tasto qui sotto su quelli ad innovativa tecnologia "MPPT":

                     clicca qui: ----> SCHEDA SUI REGOLATORI DI CARICA MPPT



______________________________________________________



BATTERIA 12V - 18Ah

per info sulla batteria, clicca qui: ----> BATTERIA 12V - 18Ah



______________________________________________________________________________

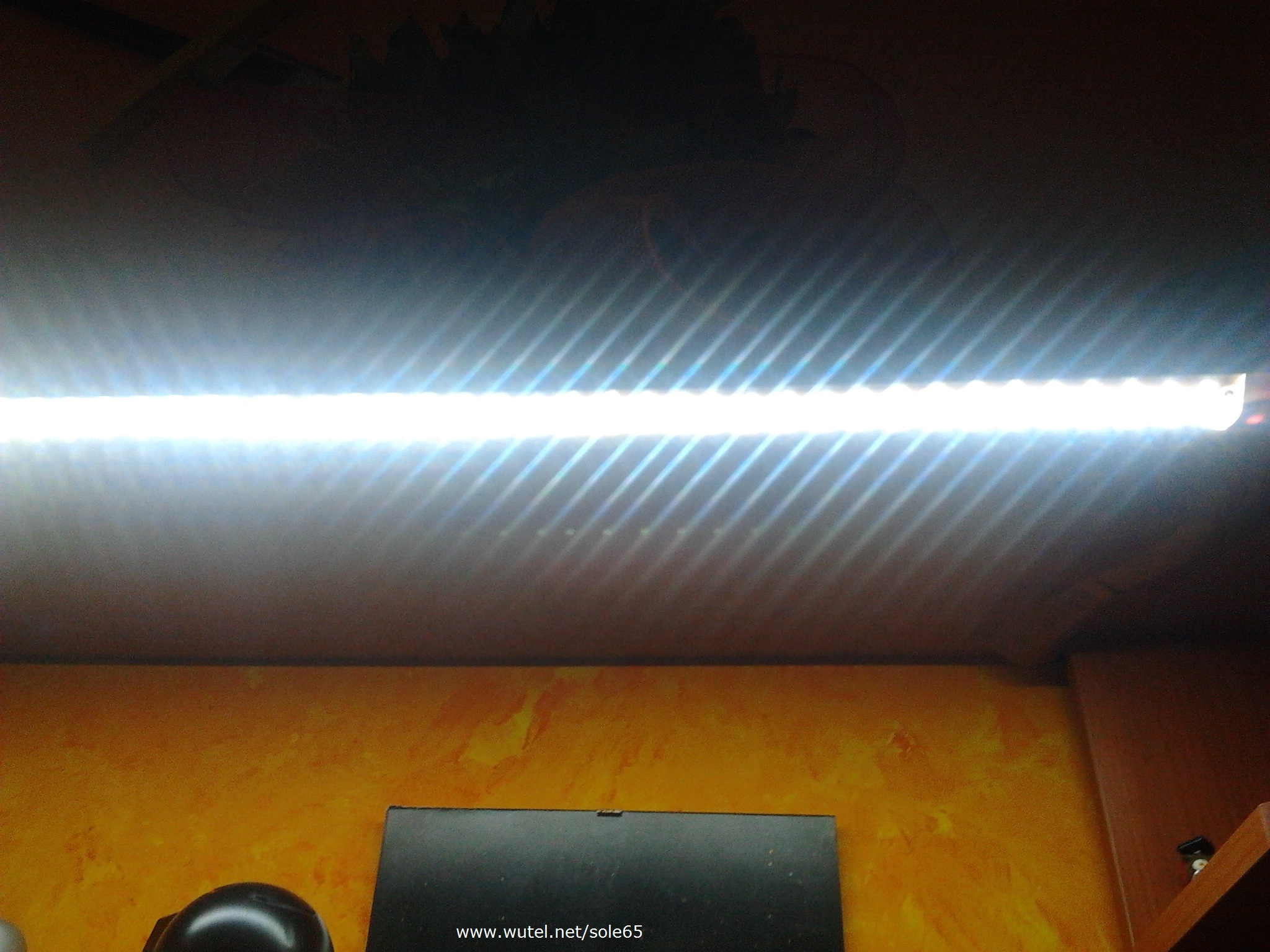

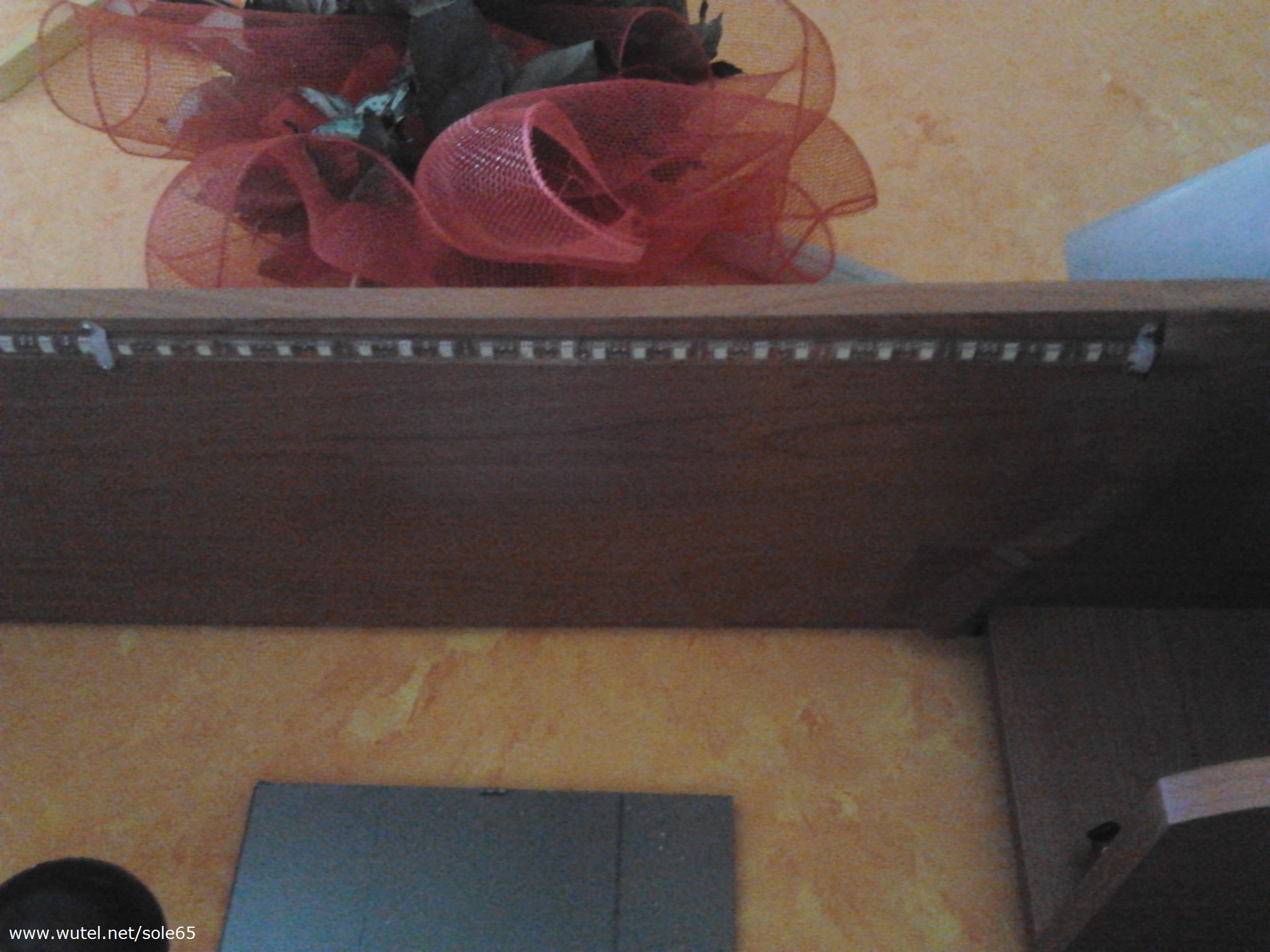

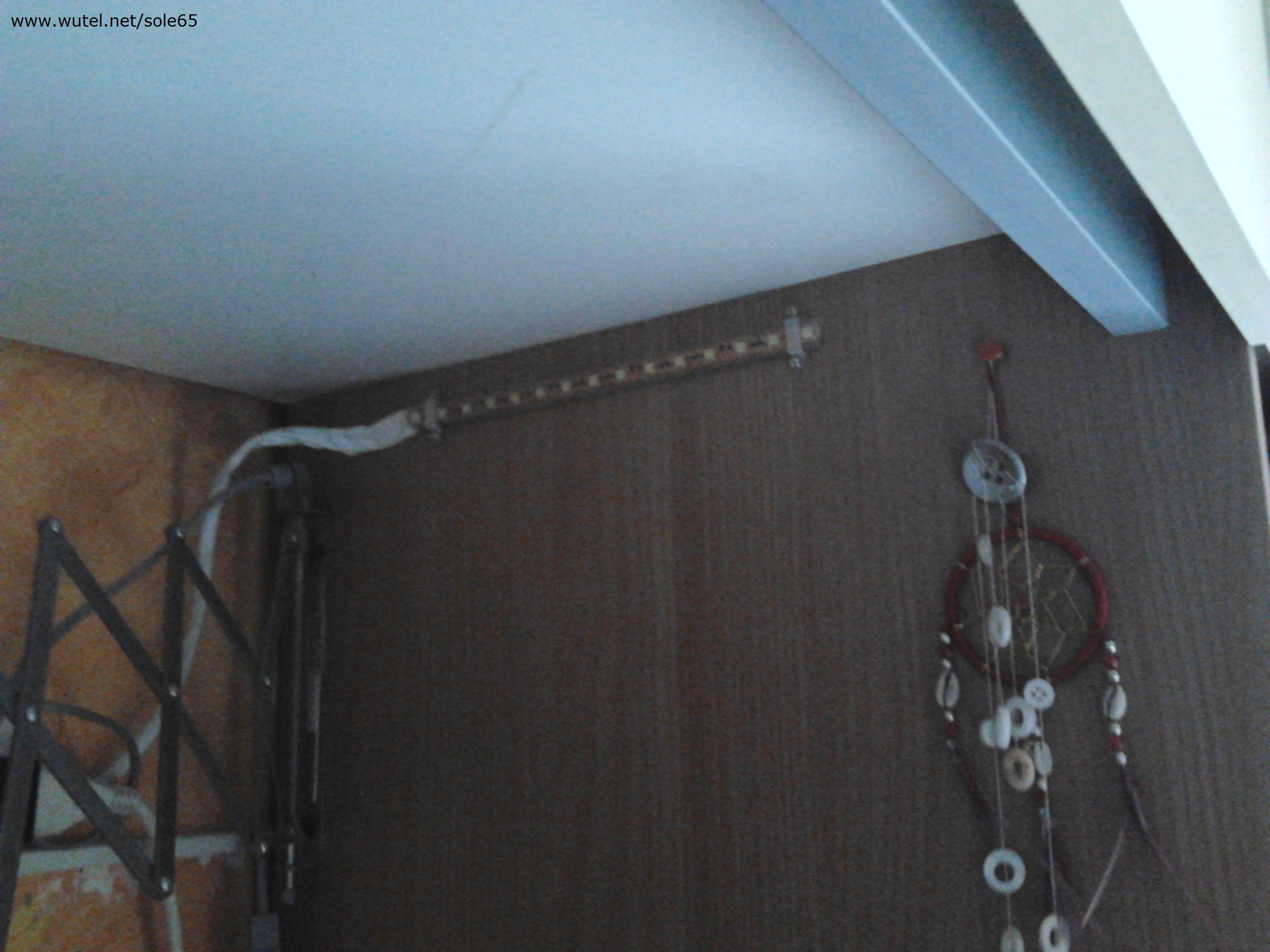

STRISCE A LED (da 75 e 25cm di lunghezza) PER L'ILLUMINAZIONE DELLA STANZA





A proposito, le lampade a LED per casa possono anche essere autoprodotte "fai-da-te", nel colore (della luce emessa), nella forma e nella potenza luminosa che si desidera.

Inoltre, le lampade a LED "home-made" sono anche riparabili e realizzabili con componenti di riciclo!

Per esempi pratici di realizzazioni luminose a LED "fai-da-te", vedi i link qui sotto:

http://www.wutel.net/ledlamp

http://www.wutel.net/ecolamp

http://www.wutel.net/ledtube

http://www.wutel.net/schede



_____________________________________________________________________________

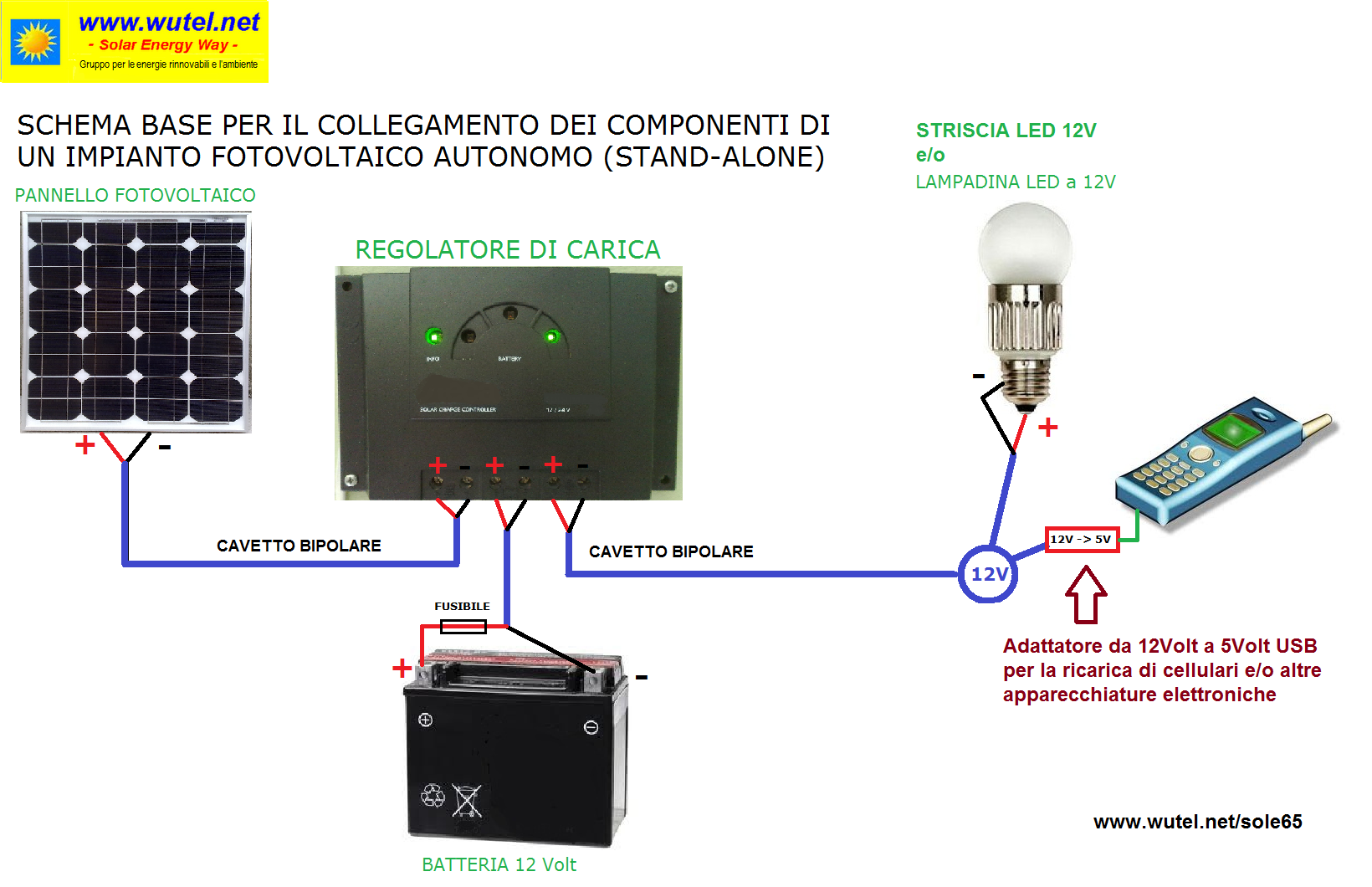

I vari componenti dell'impianto fotovoltaico descritto in questa pagina, vanno collegati tra loro secondo il seguente schema, rispettando assolutamente le polarità (+) e (-), con dei cavi elettrici di sezione adeguata (in questo caso di sezione 2,5mmq), avendo inoltre cura d'inserire un fusibile di protezione da sovraccarichi e/o cortocircuiti, lungo il cavo (+) di collegamento tra il regolatore di carica e la batteria.

(clicca sullo schema per ingrandirlo)



____________________________________________________________________________

L'energia solare è ormai alla portata di tutti, sia in termini di spazio (bastano infatti pochi mq. di spazio per installare un pannello fotovoltaico), sia in termini di costi, di durata del pannello (oltre 25 anni ! ), di facilità di montaggio (fai-da-te) ed utilizzo.

Inoltre, come in questo caso, non è indispensabile disporre di un tetto per poter posizionare i pannelli fotovoltaici. Basta anche infatti un parapetto in muratura, un terrazzo, una finestra, un lucernario, una tettoia, un palo, un giardino, un muretto, una ringhiera, ecc. ecc. .

L'indispensabile è invece, ovviamente, che l'area prescelta per il posizionamento del pannello sia il più possibile esposta al sole e senza ombre dovute ad alberi, fili, antenne, edifici, comignoli, ecc. (in generale tutti i pannelli fotovoltaici per poter funzionare bene e produrre sufficiente energia hanno bisogno di essere esposti al sole diretto e non alla semplice luce ambientale, anche se diurna).

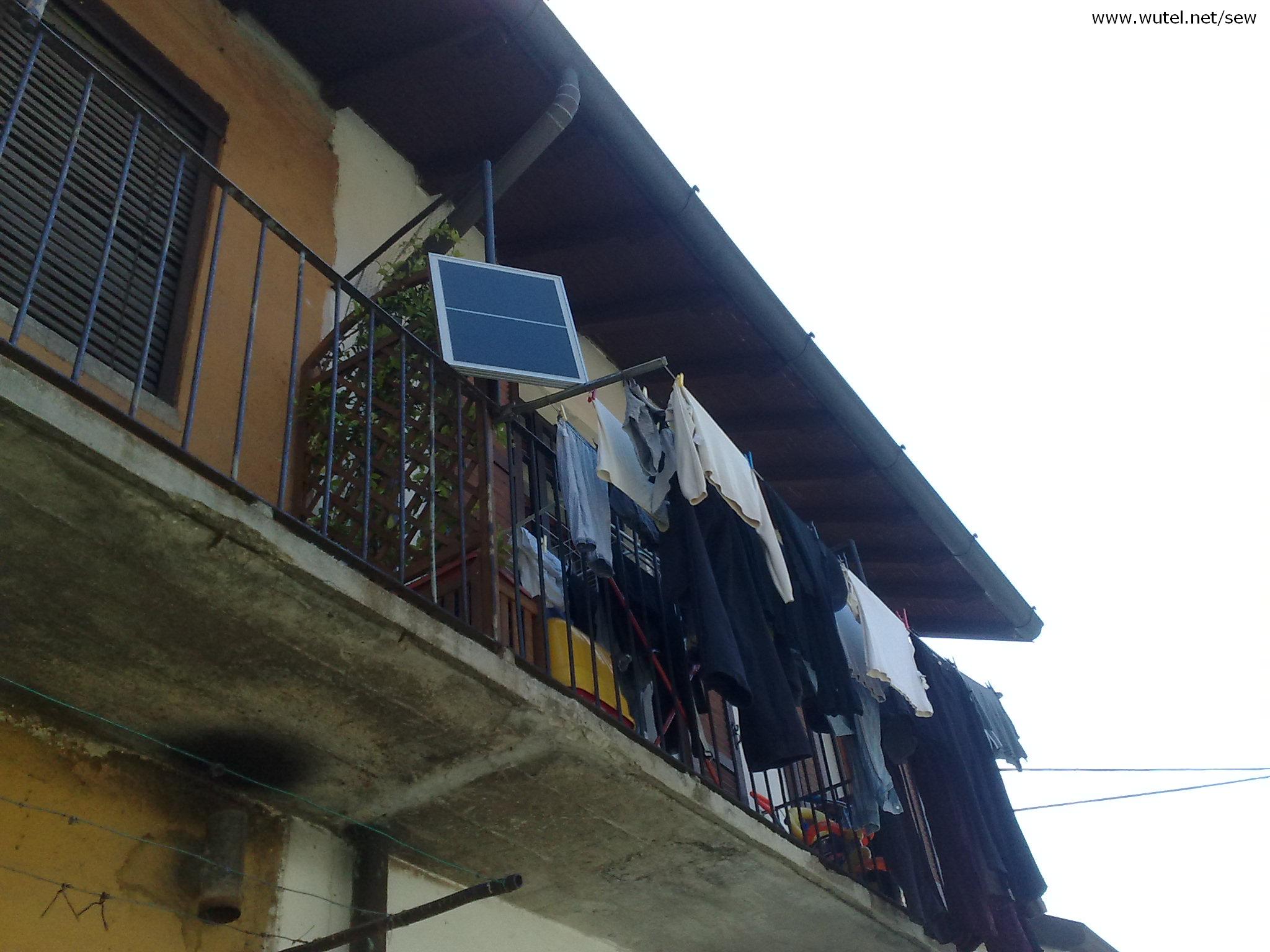

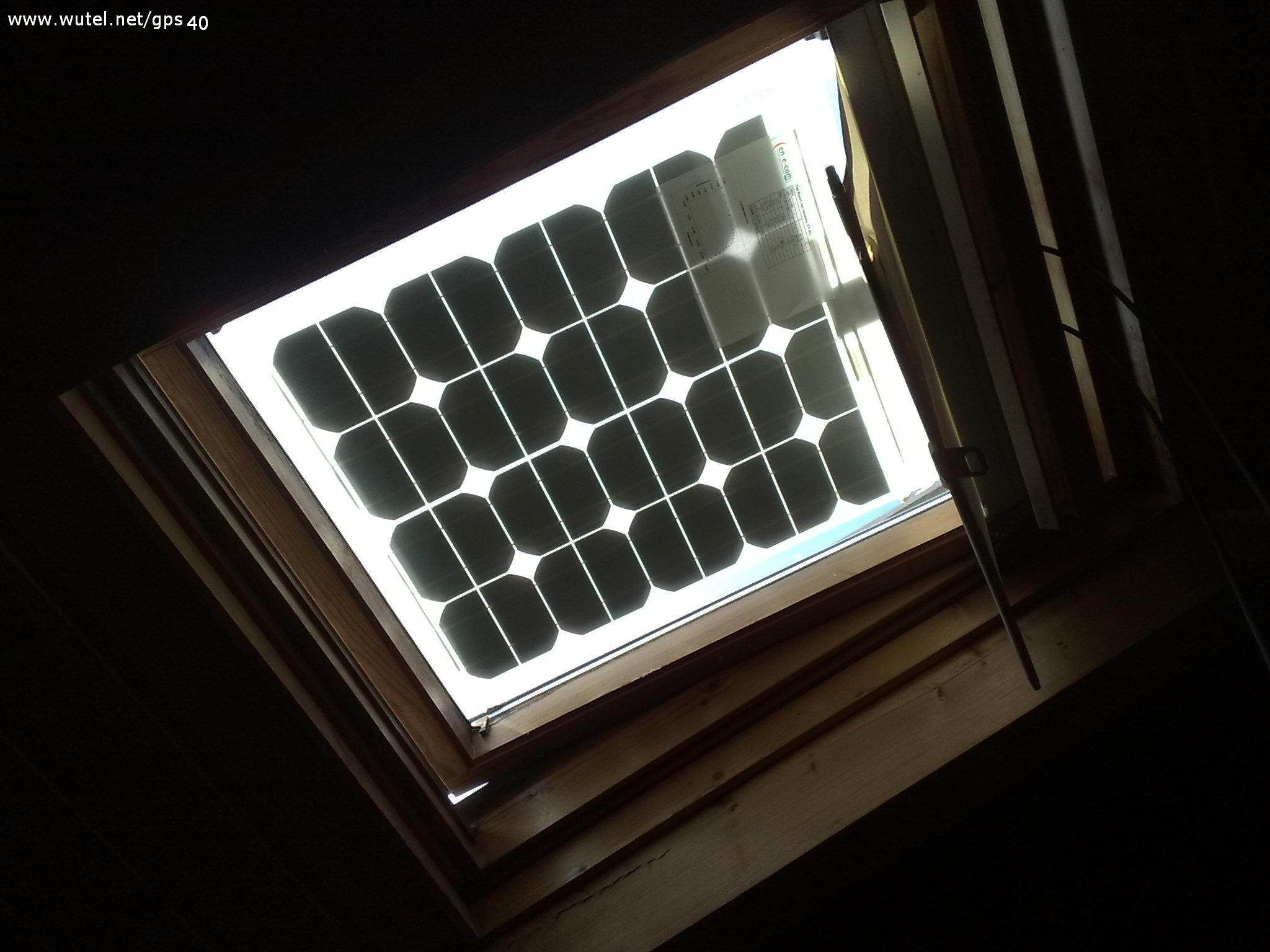

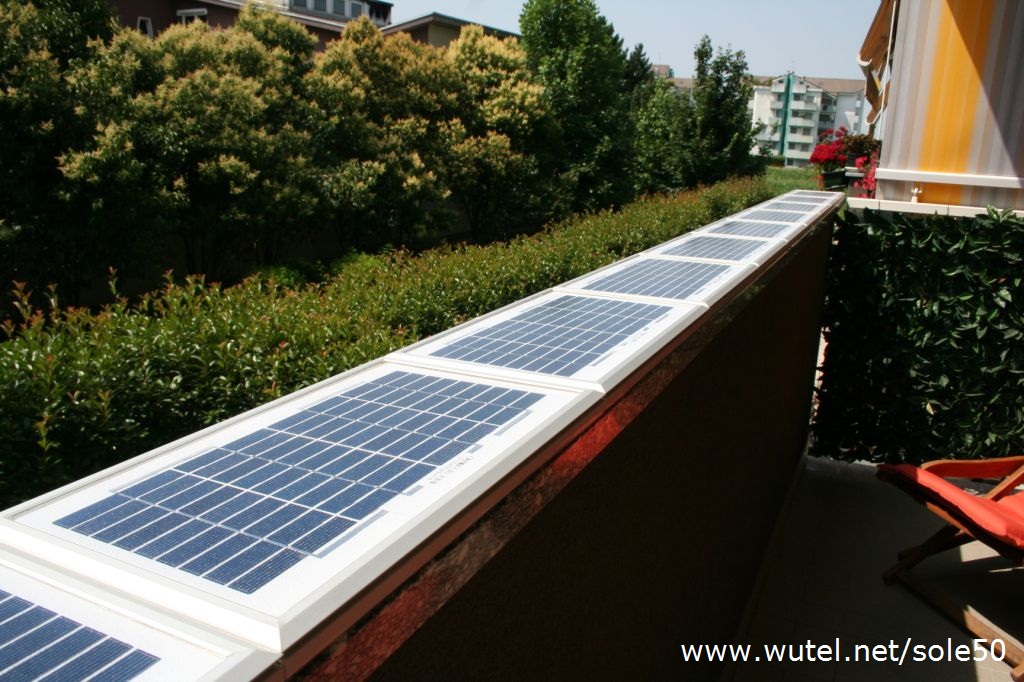

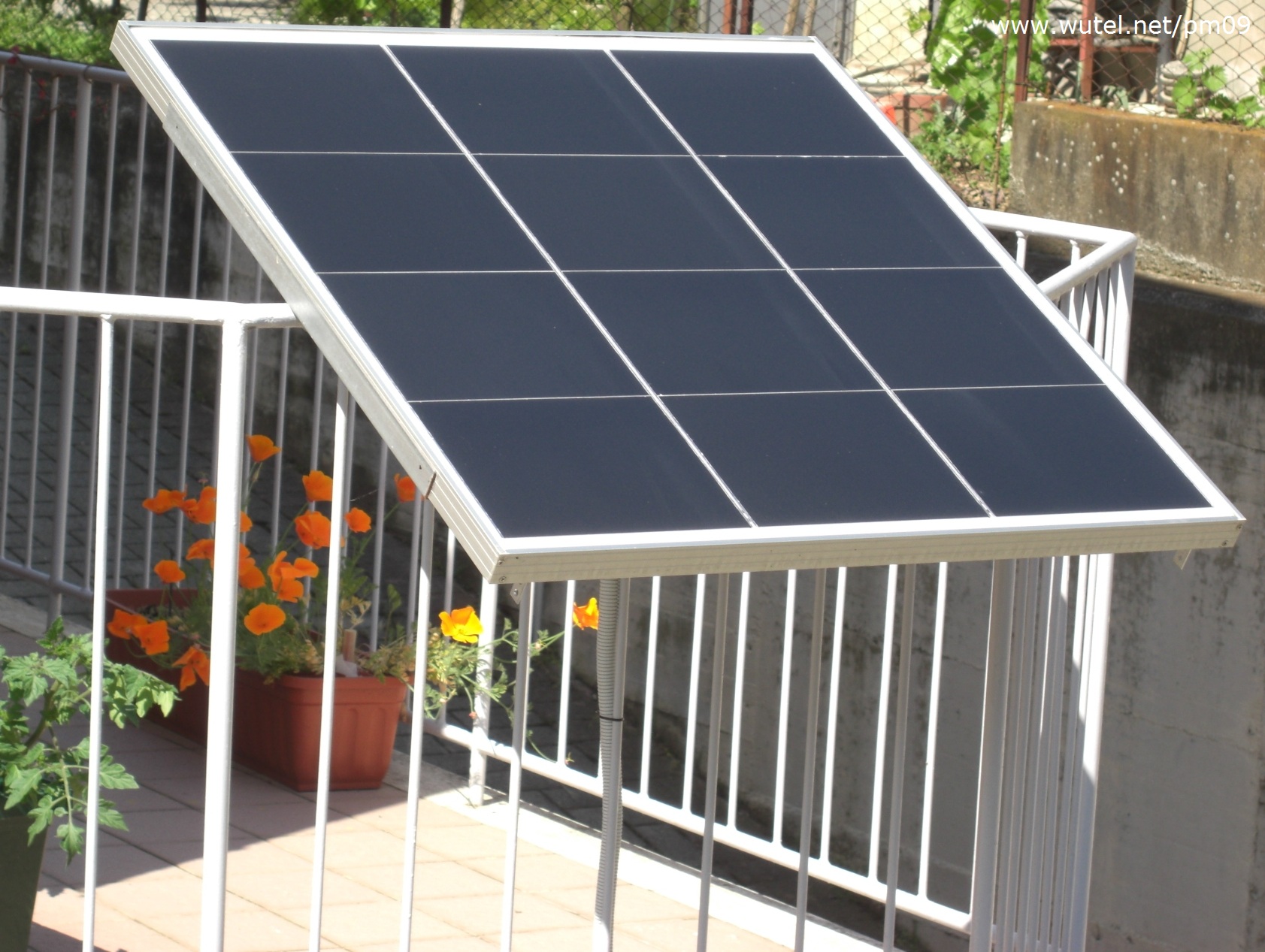

Foto con altri esempi di impianti fotovoltaici da balcone:





    (clicca sulle foto per ingrandirle)

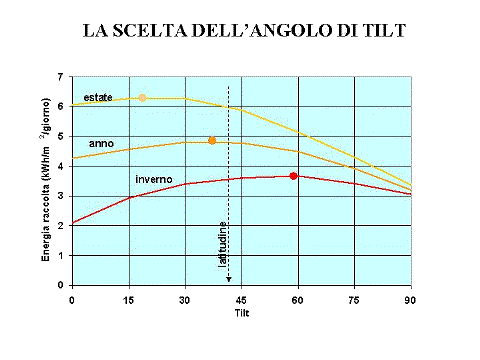

Come regola generale per tutti gli impianti solari, il pannello fotovoltaico andrà sempre posizionato nell'area più al sole che avete, rivolto il più possibile verso SUD (anche EST e OVEST vanno comunque bene), con un'inclinazione rispetto al suolo (angolo di tilt), se vi è la possibilità, di circa:

 60° per sfruttare al meglio il sole nel periodo invernale;

 20°  per sfruttare al meglio il sole nel periodo estivo;

 35° per una buona via di mezzo valida per tutte le stagioni.

Se poi magari si riuscisse anche, soprattutto per le installazioni dove il pannello risulta di più facile movimentazione (per esempio in alcune installazioni a balcone o su palo), a realizzare un semplice dispositivo che permetta di variare l'angolo d'inclinazione del modulo FV in base alle stagioni, si aumenterebbe ancora di più il rendimento dell'impianto, soprattutto nel periodo invernale dove si hanno poche ore di luce, con il Sole basso sull'orizzonte e con meno energia rispetto alle altre stagioni.

  _____________________________________________________________________

 - PRECISAZIONI -

L'impianto ad energia solare da 65 Watt descritto in questa pagina ha comunque delle limitazioni di disponibilità energetica che vanno sicuramente tenute presenti durante il suo utilizzo. Queste limitazioni sono principalmente dovute alla potenza del pannello fotovoltaico installato, nonché alla capacità (Ah) della batteria utilizzata.

Non possiamo infatti pretendere da questo piccolo impianto fotovoltaico di poter far funzionare H24 tutte le apparecchiature elettroniche/informatiche collegate, nonché mantenere perennemente accese tutte le luci a LED quando fuori non splende il sole per settimane, soprattutto nel periodo invernale.

In generale produrre ed immagazzinare energia da fonte solare non è così immediato come può sembrare. Anche la ricarica della batteria dell'impianto fotovoltaico ha bisogno dei suoi tempi.

A volte siamo troppo abituati a dare per scontato di poter sempre disporre d'energia elettrica in potenza e disponibilità illimitata. Azioniamo un interruttore e tutto deve sempre illuminarsi/funzionare (soprattutto di notte proprio quando la fonte energetica solare non è disponibile).

Questi impianti fotovoltaici autonomi, soprattutto se di limitata disponibilità energetica, sono infatti un'ottima esperienza personale di confronto sul rapporto tra i nostri consumi e la nostra capacità di produrci ed utilizzare razionalmente l'energia accumulata.

Utilizzando impianti FV a batteria impareremo sicuramente a risparmiare energia ed a utilizzarla meglio. L'indicatore a LED o a display dello stato di carica della batteria, presente nel "regolatore di carica", diventerà così l'oggetto di casa più "osservato" giornalmente rispetto agli altri quadri/soprammobili presenti nell'abitazione :-)

Queste precisazioni sui piccoli impianti fotovoltaici a batteria non devono ovviamente essere viste come una demoralizzante premessa. Anzi, sono proprio l'opposto. Uno sprone costante e continuo a migliorare le nostre "performance" energetiche e di risparmio.

Infatti, quanto descritto in questa pagina è soltanto un primo esempio di come poter iniziare a realizzare la propria piccola indipendenza energetica ad energia solare.

Ovviamente, se avete la possibilità, potete anche potenziare o installare impianti FV di maggiori dimensioni e potenza (es. 80, 120 Watt ed oltre), utilizzando pannelli solari fotovoltaici, batterie e regolatori di carica di maggiore potenzialità, in modo da poter far funzionare le vostre luci e le eventuali apparecchiature elettroniche/informatiche per più ore e per più giorni in caso di condizioni meteo senza o con poco sole.

Maggiore sarà la disponibilità energetica del/dei pannello/i e della batteria, maggiore sarà anche la possibilità di poter collegare altri apparecchi elettrici e/o altre lampade d'ambiente, piccoli TV portatili LCD/LED, stereo, caricabatterie per biciclette elettriche, ecc. (anche producendosi una parte d'energia a 220Volt per quelle apparecchiature che proprio non riusciamo a far funzionare a 12Volt, grazie all'apparecchio aggiuntivo all'impianto chiamato "inverter"). Per la realizzazione di impianti fotovoltaici di potenza maggiore, attenzione alla sezione dei cavi utilizzati nei collegamenti. Infatti più la potenza del vostro impianto sarà elevata, maggiore dovrà essere la sezione dei conduttori elettrici che utilizzerete nei collegamenti tra i vari componenti (es. 4 - 6 - 8 mmq.).



_______________________



Per avere maggiori informazioni su come poter realizzare "fai-da-te", impianti fotovoltaici autonomi (ad isola) con accumulo, vedi anche il manuale che trovi cliccando sul pulsante qui sotto:



          MANUALE PER IMPIANTI FV





__________________________________________________________________



Attenzione!  Per la vostra sicurezza è importante ricordare che durante l'assemblaggio dei vari componenti dell'impianto fotovoltaico dobbiamo assolutamente rispettare tutte le vigenti norme di sicurezza quando utilizziamo i vari utensili, facendo inoltre verificare da una persona esperta e qualificata, prima del collegamento della batteria e del pannello fotovoltaico, la corretta esecuzione di tutti i collegamenti elettrici realizzati.



......
