VALIGETTA FOTOVOLTAICA PORTATILE MOD. "VM1224"

(CON BATTERIA INCORPORATA)





AVVISO

La valigetta fotovoltaica modello "vm1224", descritta in questa pagina, non è più in produzione ed è stata sostituita dalla valigetta fotovoltaica modello "rdc230"



Per vedere le caratteristiche tecniche del nuovo modello, clicca il seguente link:



 http://www.wutel.net/rdc230











Questa pratica valigetta fotovoltaica con batteria incorporata, consente di avere una fonte ed una riserva di energia elettrica, utilizzabile soprattutto in zone non elettrificate.



I principali utilizzi di questa unità portatile di energia, sono ad esempio quelli di:

·        ricaricare batterie a 12/24Volt (tipo AGM, GEL oppure "acido libero" per auto);

·        accendere lampadine o faretti LED per l'illuminazione serale/notturna:

·        alimentare computer portatili (con apposito alimentatore o inverter opzionale);

·        alimentare televisori LED 12Volt;

·        ricaricare le batterie di telefoni cellulari, smartphone, tablet, radio AM/FM, GPS, telefoni satellitari, ricetrasmittenti, ecc.;

·        alimentare e ricaricare le batterie di apparecchiature elettroniche USB.

·        fornire immediata energia elettrica in caso di emergenza (blackout della rete elettrica, guasti all'impianto elettrico, ausilio alla Protezione Civile).







Principali VANTAGGI della valigetta "vm1224":



icona ok   completamente cablata e pronta all'uso.

icona okdotata di connettori ad innesto rapido con sistema anti errore.

icona oknon necessita di attrezzi o utensili per l'installazione e l'uso.

icona okdi facile, intuitivo e immediato utilizzo.

icona okfunziona con tutti i tipi di batterie al Pb 12/24Volt (AGM, GEL, acido libero).

icona okfunziona con pannelli fotovoltaici mono/policristallini da 10 a 300Watt di potenza.






FUNZIONAMENTO:



Per iniziare la ricarica solare della batteria interna alla valigetta (o di quella esterna, opzionale, se presente) è necessario collegare, tramite l'apposito connettore, il pannello fotovoltaico in dotazione.





La valigetta è equipaggiata con quattro prese 5Volt USB (2 esterne e 2 interne) e di una presa tipo da auto a 12/24Volt.

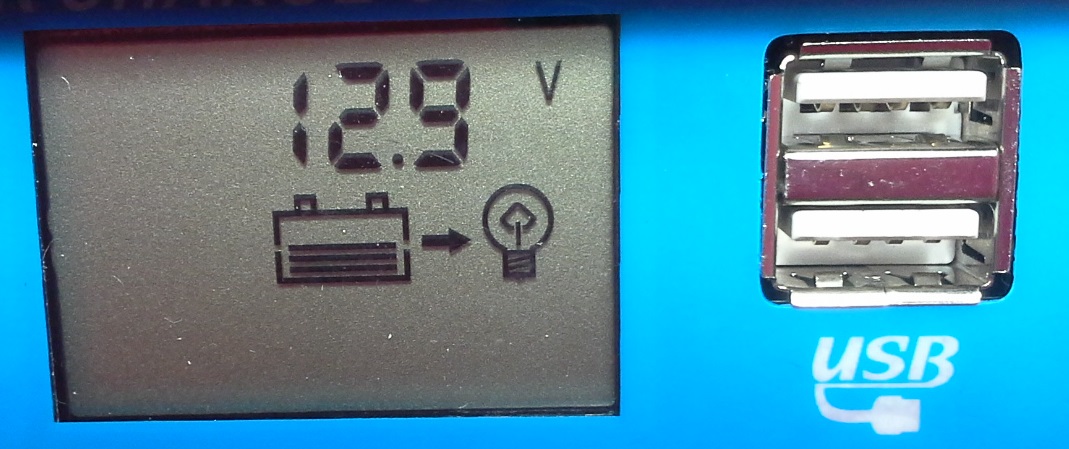

Il controllo dello stato di carica della batteria interna (o di quella esterna, se presente), avviene tramite il display multifunzione del regolatore di carica, ubicato all'interno della valigetta.

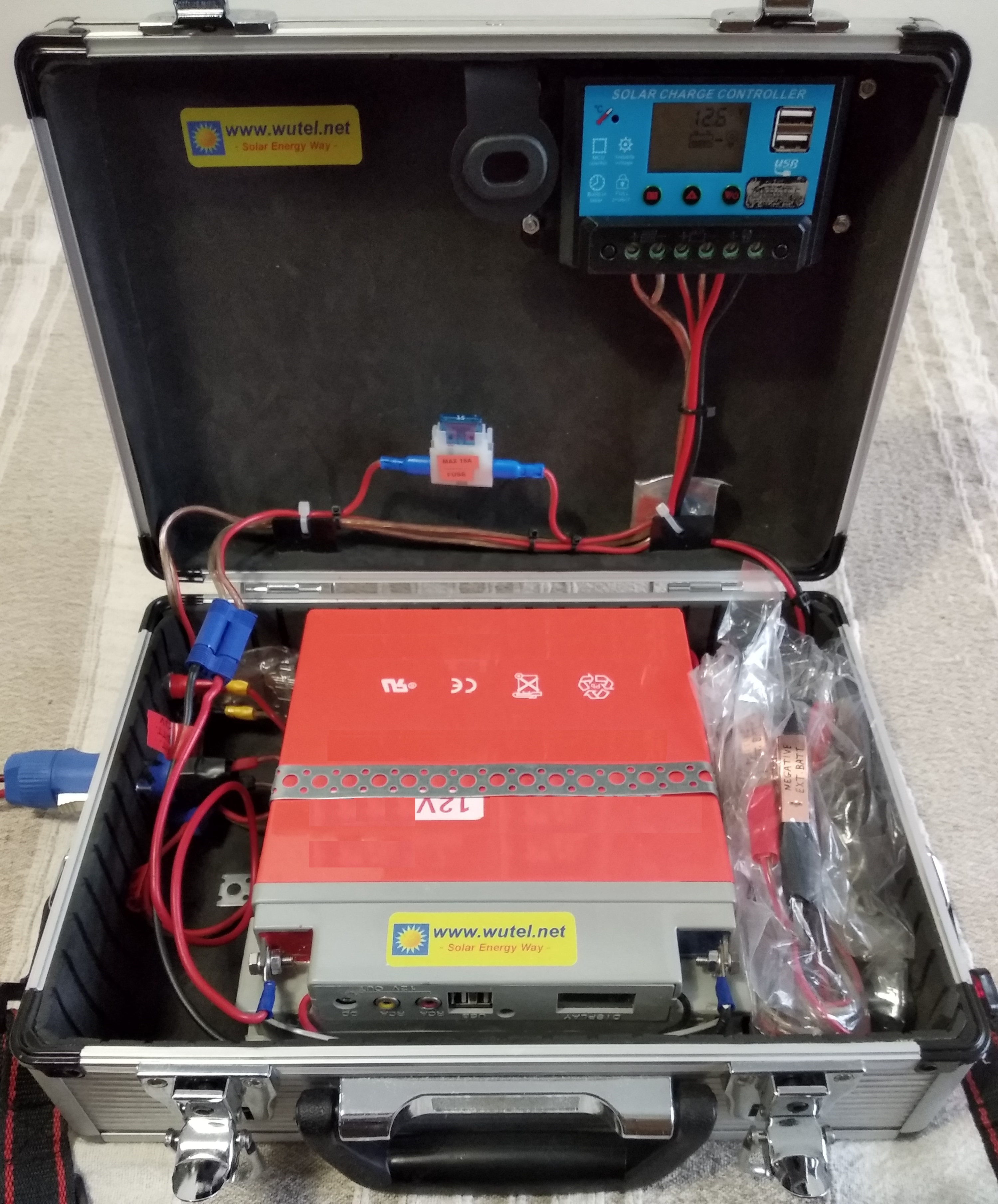

In dettaglio, la valigetta fotovoltaica è composta dai seguenti componenti:

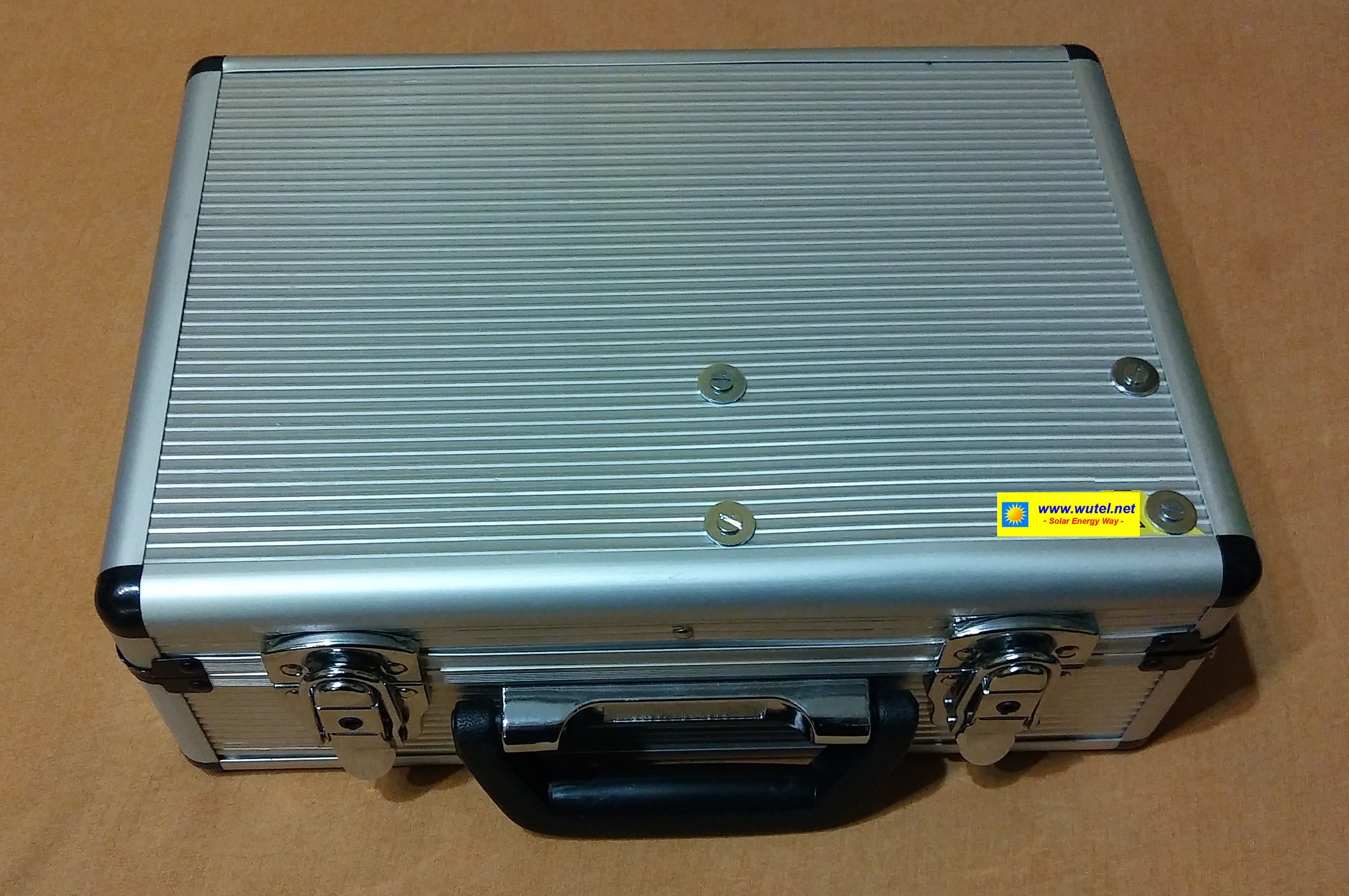

·        valigetta in alluminio, di dimensioni 32 x 23 x 12 cm.;

·        batteria interna da 18Ah/12Volt (tipo AGM);

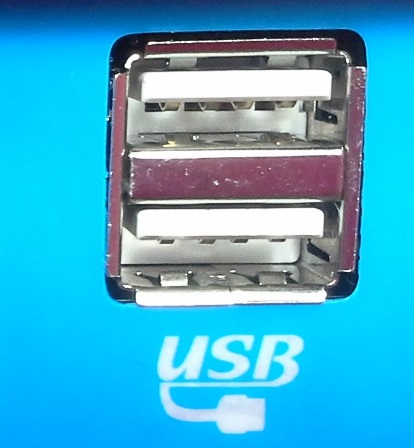

·        regolatore di carica (tipo PWM) da 20Ampere, con doppia presa USB incorporata;

·        cinghia regolabile per il trasporto a tracolla della valigetta;

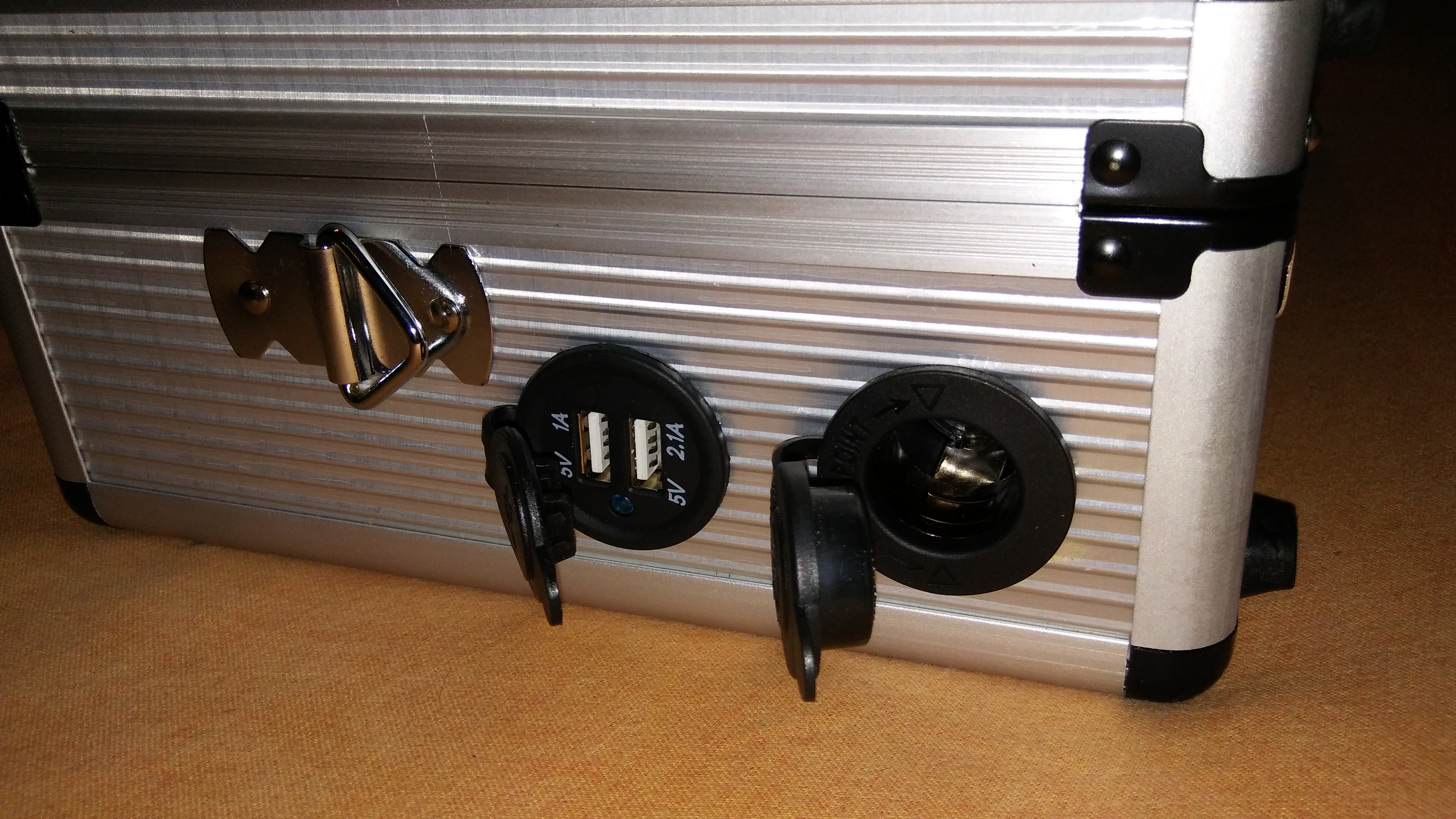

·        doppia presa esterna USB (5Volt), con tappo ermetico di protezione;

·        presa 12/24Volt (tipo accendino auto), con tappo ermetico di protezione;

·        lampadina LED 5Volt USB;

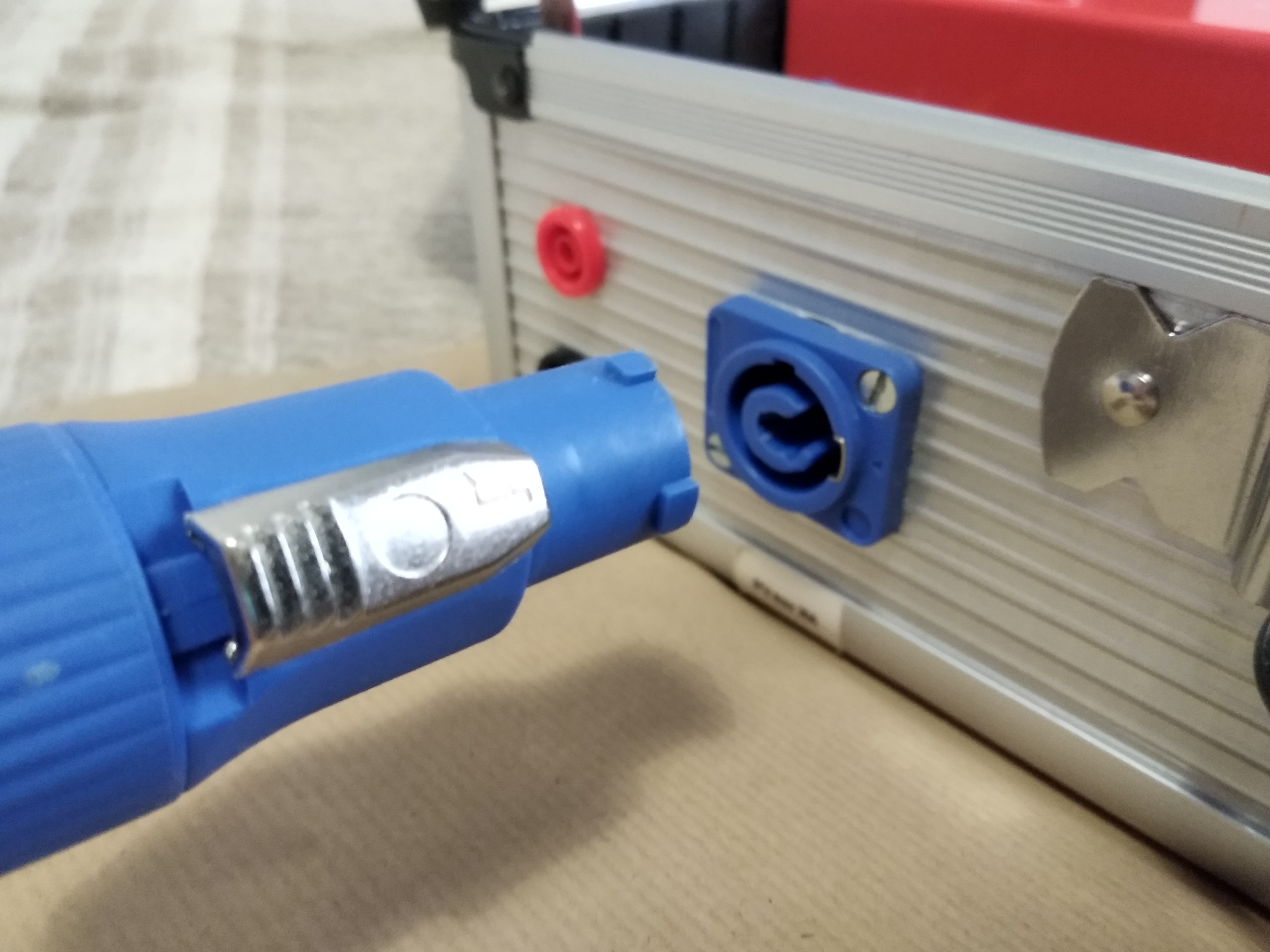

·        connettore per il collegamento del pannello fotovoltaico;

·        connettore per il collegamento dell'eventuale batteria esterna;

·        deviatore manuale di selezione batteria (interna/esterna);

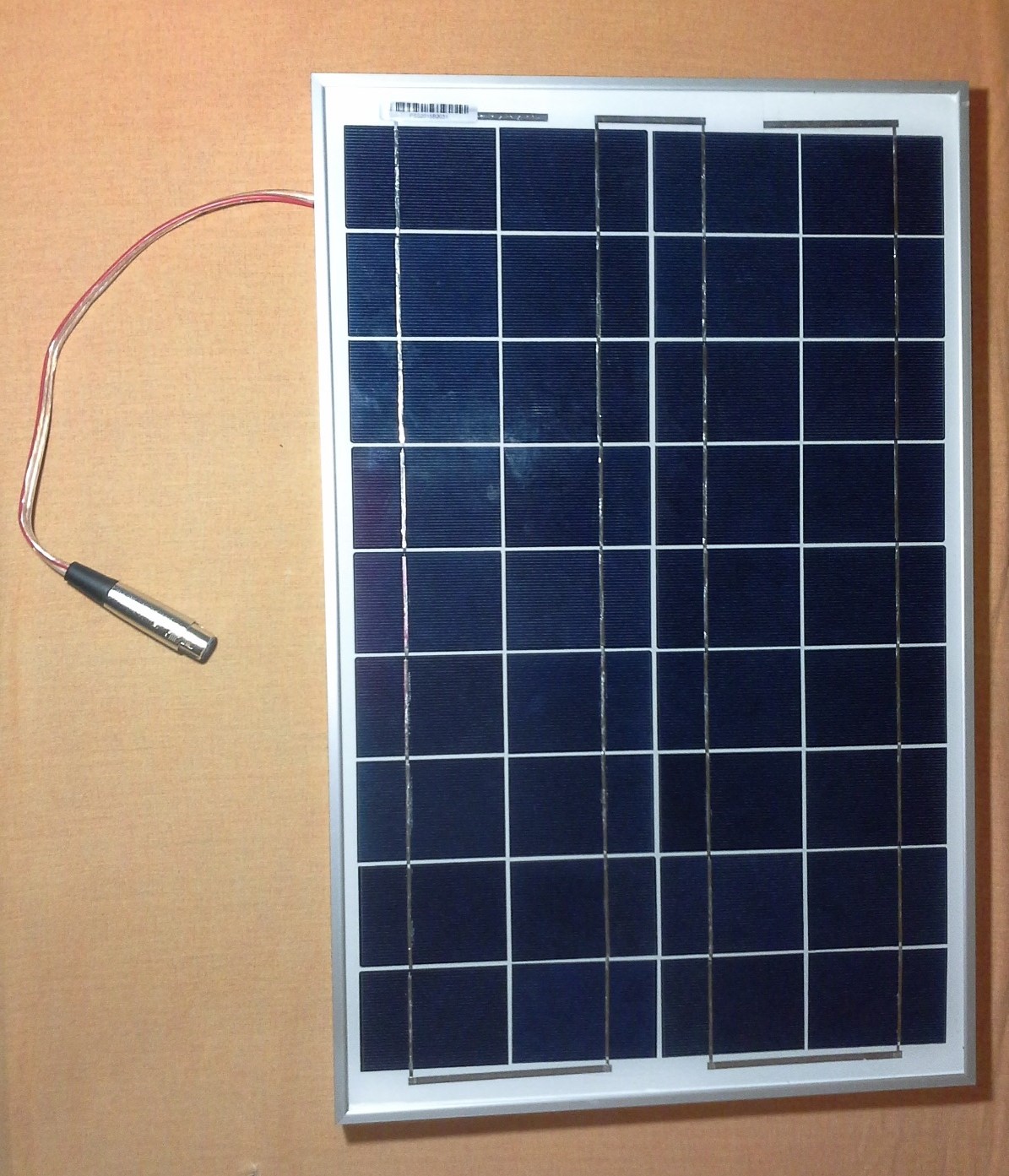

·        pannello fotovoltaico da 20Watt di potenza, con cavo da 2 metri (prolungabile) dimensioni pannello 20Watt: 47 x 34,5 x 2,5 cm - Peso: 2,5Kg;

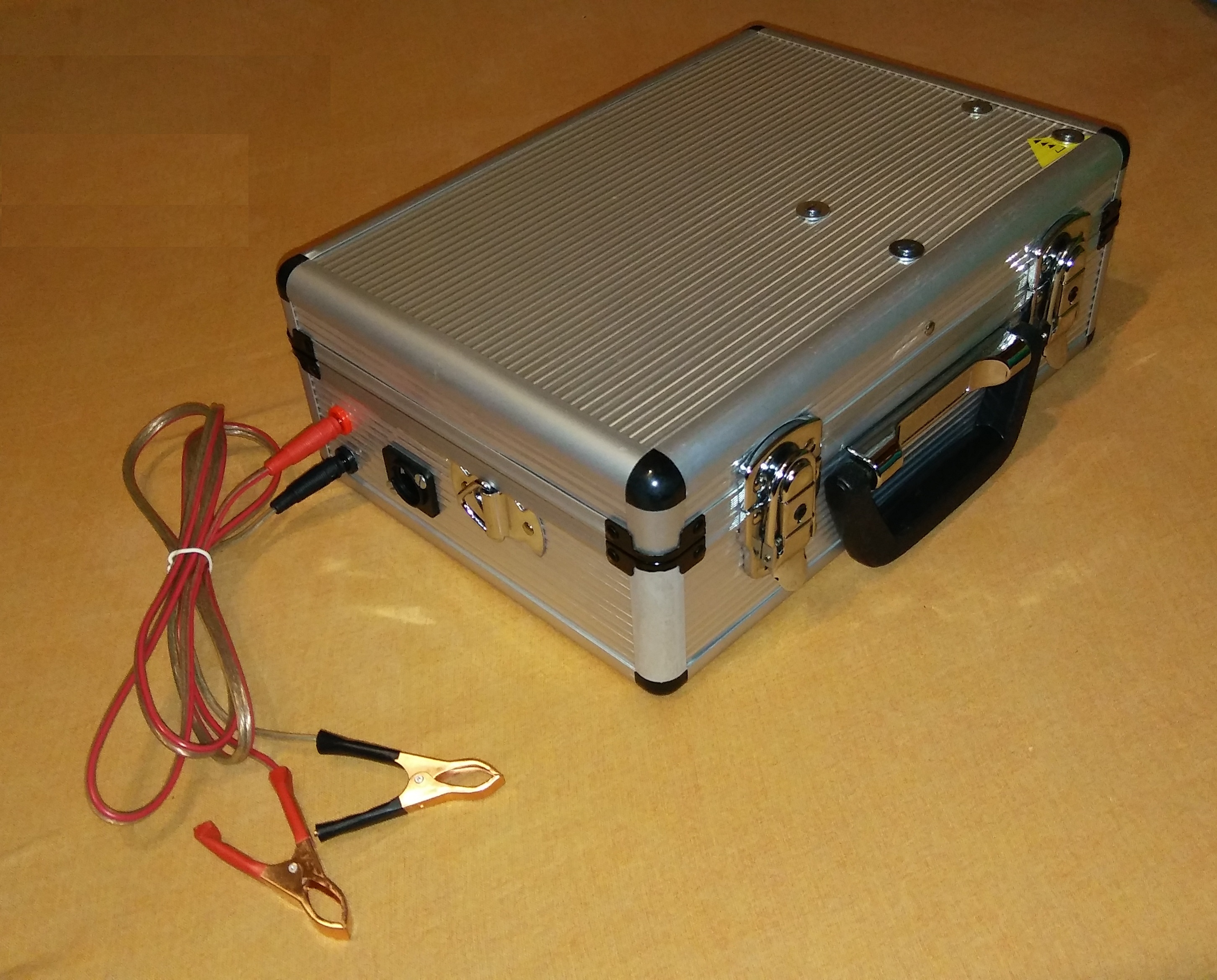

·        cavetto da 2 metri (con connettori e pinze), per il collegamento dell'eventuale batteria esterna;

·        fusibile di protezione interno da 10Ampere.



Peso totale valigetta:  8 Kg. circa



    Tabella indicativa di esempio delle utenze alimentabili singolarmente, con la batteria interna da 18Ah carica al 100%

Computer portatile



4-5 ore circa (in base al modello)

Tablet



più di una ricarica completa

TV 12V



4-6 ore circa

Frigo 12V (con compressore)



1,5-2 ore circa

Lampadina LED da 5Watt



12 ore circa

Faretto LED da 10Watt



6 ore circa

Cellulare



più di una ricarica completa

Smartphone



più di una ricarica completa

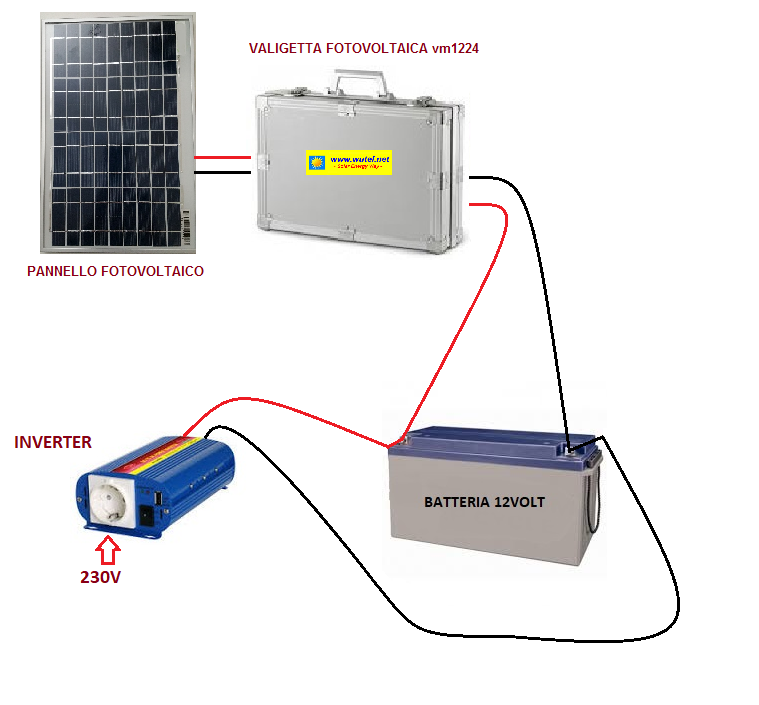

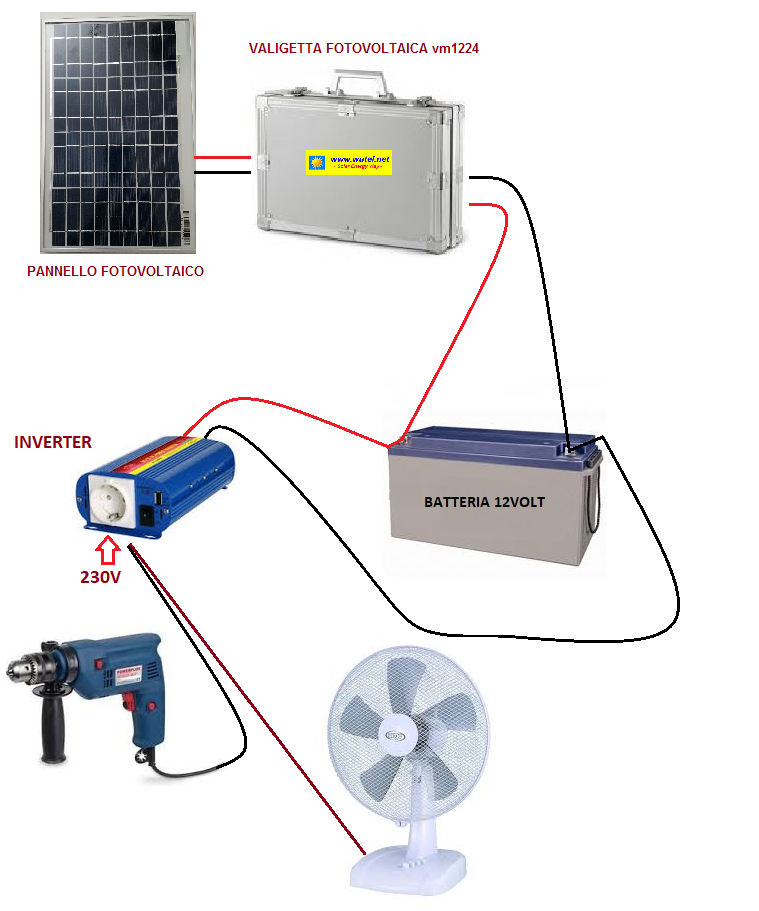

    Se le apparecchiature da alimentare funzionano invece a 220/230Volt, occorre collegare un inverter esterno (opzionale), di potenza (Watt) adeguata al consumo delle apparecchiature stesse.


Per utilizzare l'inverter, è sempre raccomandato collegare alla valigetta una batteria esterna, di capacità adeguata alla potenza dell'inverter.





     La valigetta è progettata per poter funzionare con pannelli fotovoltaici di tipo mono/policristallini da 10 a 300Watt di potenza e batterie al piombo di tipo AGM, GEL o ACIDO LIBERO, di capacità compresa tra 9 e 200Ah (la valigetta ha in dotazione un pannello fotovoltaico da 20Watt ed una batteria interna tipo "AGM" da 18Ah).

     Inoltre, la valigetta è anche in grado di poter funzionare oltre che con batterie esterne da 12Volt, anche con quelle a 24Volt (la batteria interna è invece sempre a 12Volt).

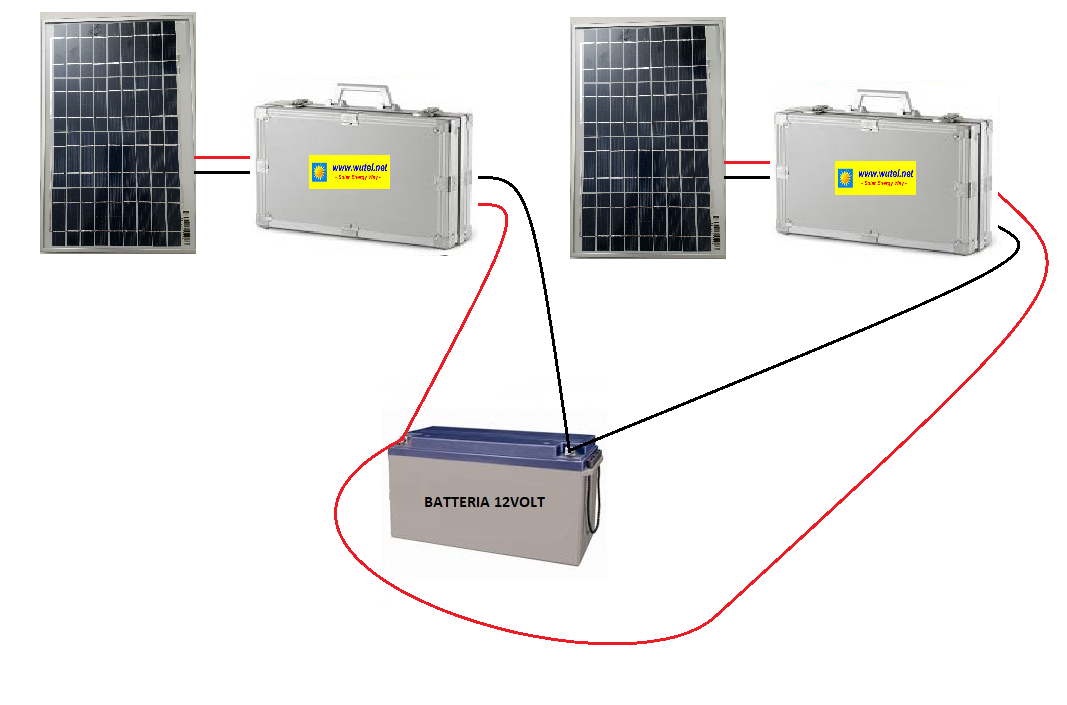

     Per la ricarica di una batteria esterna di capacità elevata (sia a 12Volt che a 24Volt), è possibile collegare più valigette in parallelo tra di loro, tramite il cavetto esterno fornito in dotazione, in modo da sommare la potenza complessiva dei pannelli fotovoltaici collegati alle singole valigette.





In caso ci fosse la necessità di avere ulteriori 2 prese in uscita a 5Volt USB, è possibile inserire nella presa 12/24Volt l'adattatore (opzionale) qui sotto indicato:

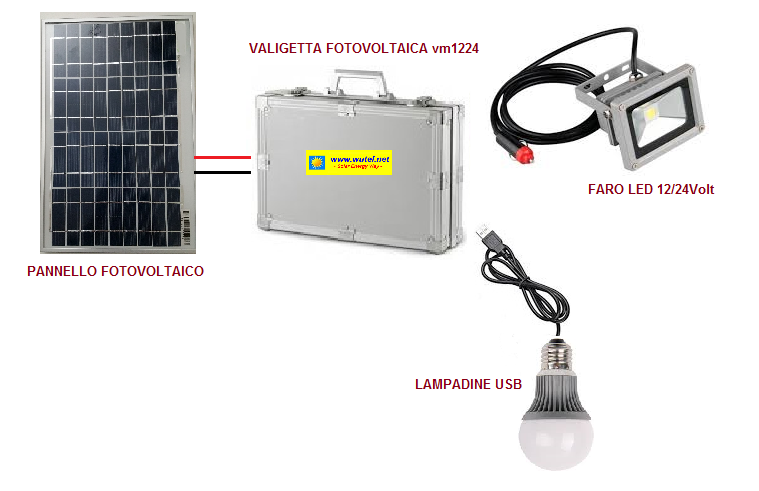

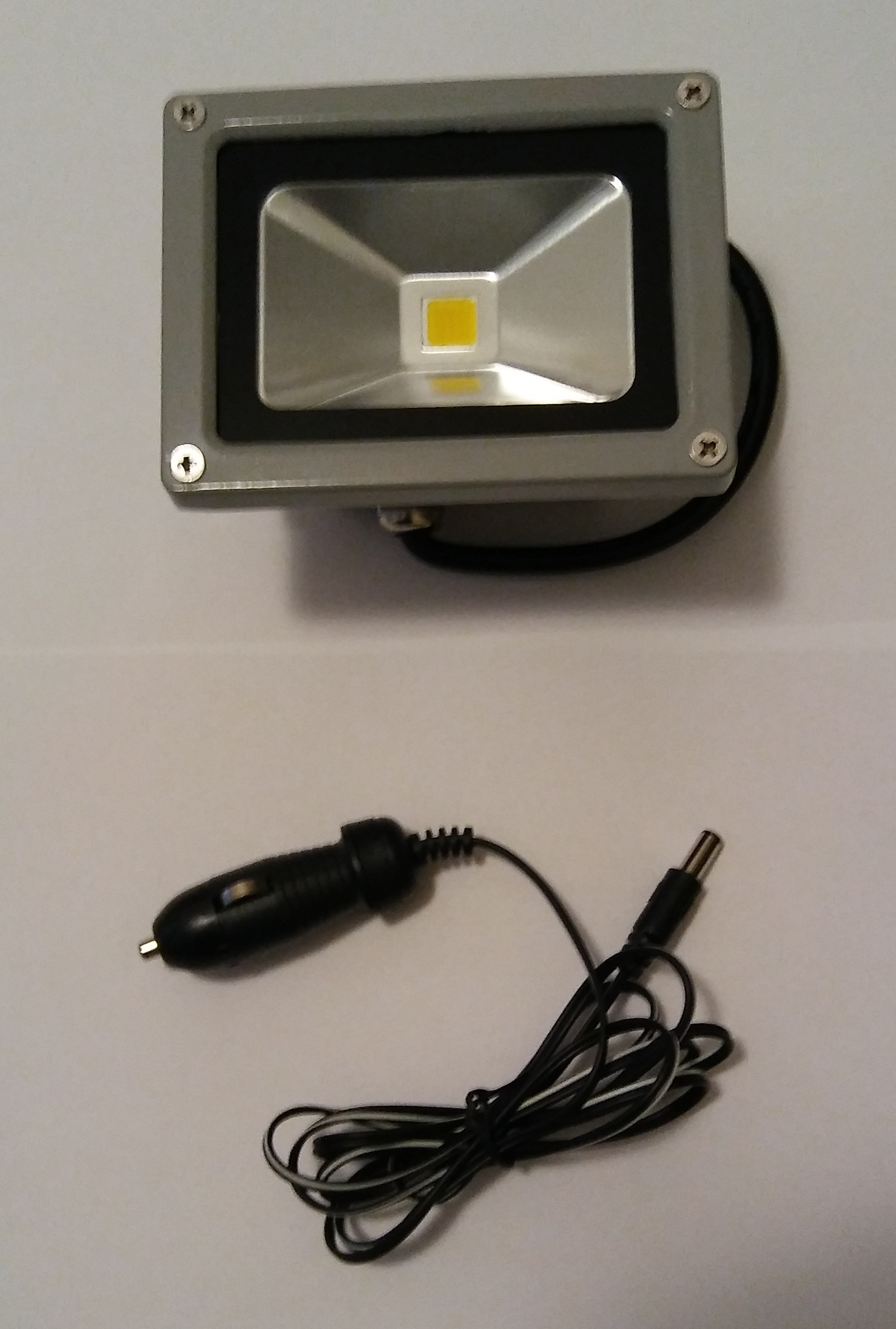

Mentre, nel caso ci fosse la necessità di avere maggiore intensità di luce per l'illuminazione serale/notturna, è possibile collegare un faretto LED (opzionale) a 12/24Volt da 10Watt, con involucro a tenuta stagna "IP54":

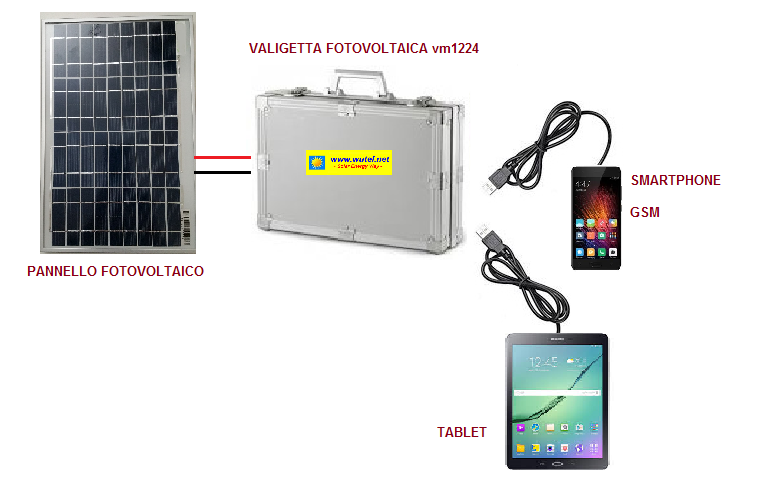

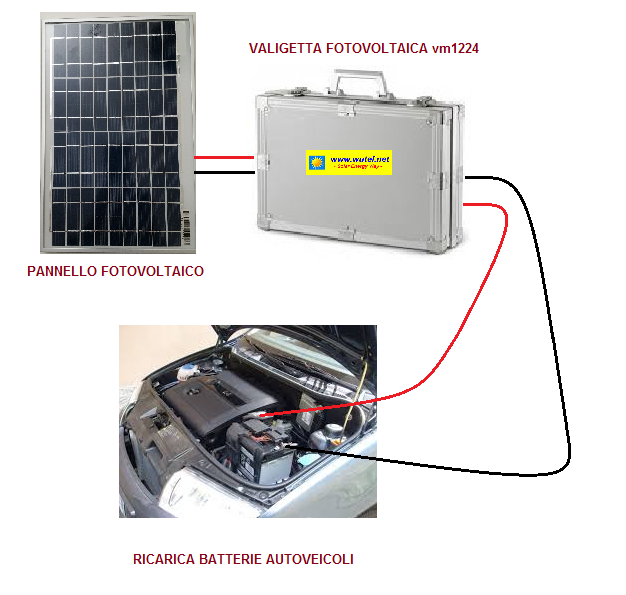

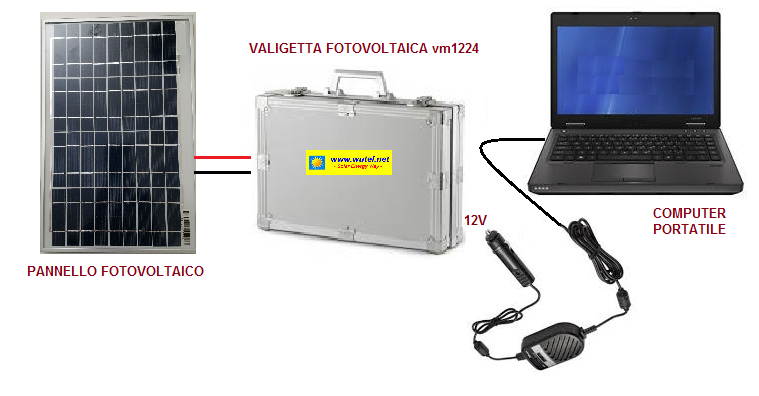

Ecco alcuni esempi di utilizzo della valigetta:

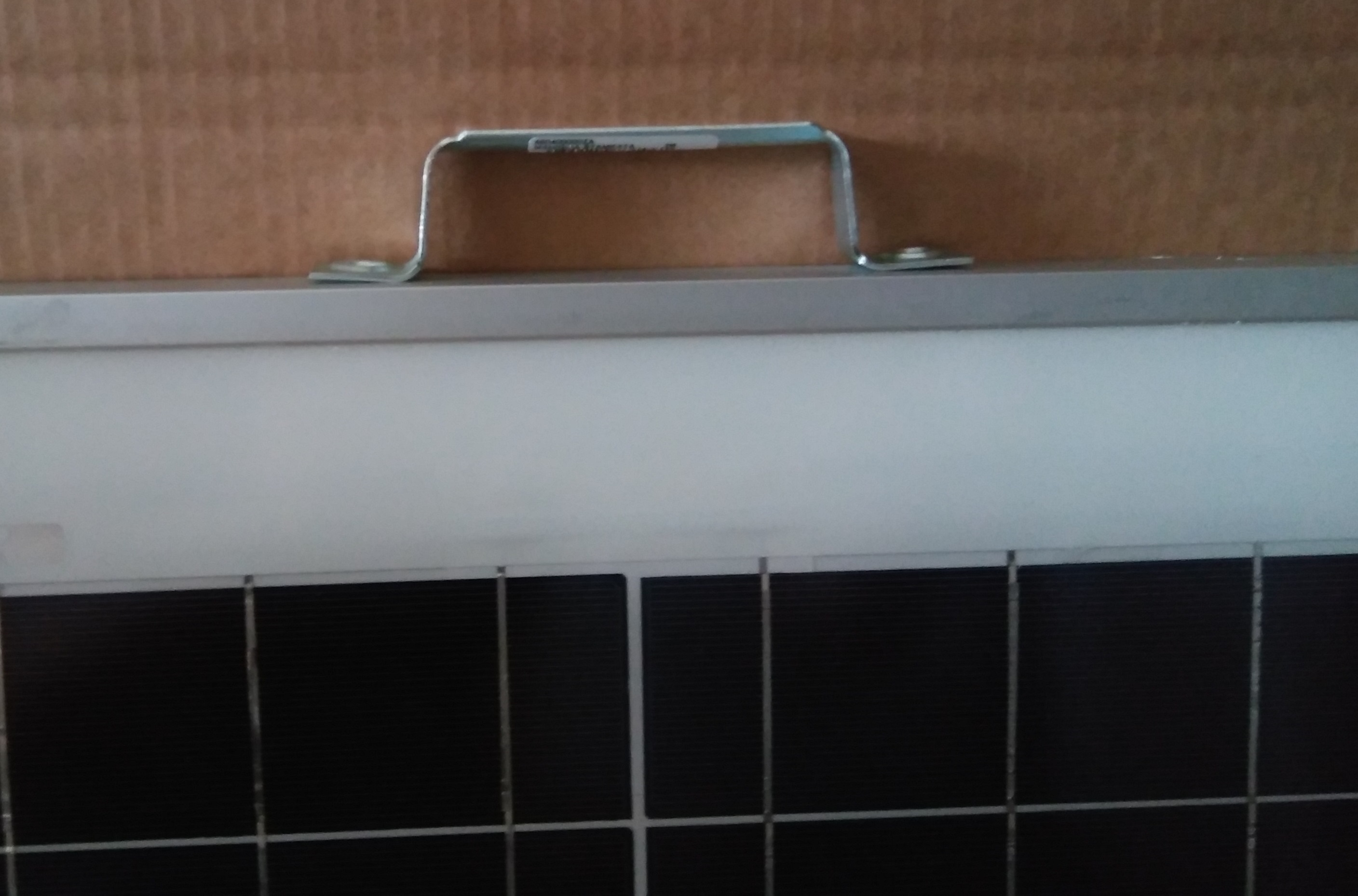

Per agevolare il trasporto del pannello fotovoltaico, è anche possibile dotarlo di maniglia (opzionale).



     La valigetta fotovoltaica "vm1224" è inoltre anche realizzabile con diverse configurazioni opzionali di dotazione (potenza del pannello fotovoltaico, capacità e tecnologia della batteria interna, numero di prese a 12Volt e 5Volt USB), in base alle specifiche esigenze di utilizzo.

     La valigetta viene inoltre fornita già predisposta per il funzionamento con batterie esterne a 12Volt oppure a 24Volt (riconoscimento automatico della tensione della batteria esterna).

     Per la ricarica di batterie esterne a 24Volt, è però necessario collegare alla valigetta pannelli a 24Volt, oppure due pannelli a 12Volt, collegati in serie tra loro.



     Tutti i componenti della valigetta sono facilmente sostituibili o intercambiabili, grazie a connettori "plug and play" o morsetti a vite.





AVVISO

La valigetta fotovoltaica modello "vm1224", descritta in questa pagina, non è più in produzione ed è stata sostituita dalla valigetta fotovoltaica modello "rdc230"



Per vedere le caratteristiche tecniche del nuovo modello, clicca il seguente link:



 http://www.wutel.net/rdc230







Per vedere una panoramica sugli altri sistemi fotovoltaici del progetto "E.L.F.O.", clicca sul seguente pulsante:

  PROGETTO "E.L.F.O."













Per ulteriori informazioni o precisazioni, potete contattarci al seguente recapito mail:

    wutel@live.it
