CENTRALINA FOTOVOLTAICA E.L.F.O. MOD."cf30"



http://www.wutel.net/cf30





_________________________________________________



La centralina fotovoltaica "cf30", già cablata e pronta all'uso, consente di poter produrre autonomamente energia elettrica con il sole, in qualsiasi parte del mondo.



cf30





I principali utilizzi di questa centralina fotovoltaica, sono quelli di:

  • ricaricare batterie a 12Volt o a 24Volt tipo AGM, GEL o "acido libero" (da auto);

  • accendere lampadine o faretti LED per l'illuminazione serale/notturna;

  • alimentare computer portatili con apposito alimentatore  inverter (opzionali);

  • alimentare televisori LED, radio o ventilatorifunzionanti a 12/24Volt (corrente continua), oppure a 220/230Volt corrente alternata (con inverter opzionale);

  • alimentare piccoli frigoriferi (modelli con compressore e termostato), funzionanti a 12/24Volt (corrente continua) oppure a 220/230Volt corrente alternata (con inverter di potenza opzionale);

  • ricaricare le batterie di telefoni cellulari, smartphone, tablet, radio AM/FM, GPS, telefoni satellitari, ricetrasmittenti, ecc.;

  • alimentare e ricaricare le batterie di apparecchiature elettroniche USB.

  • fornire energia elettrica in caso di emergenza (blackout della rete elettrica, guasti all'impianto elettrico, ausilio alla Protezione Civile).





Principali VANTAGGI della centralina fotovoltaica "cf30":



icona ok   completamente cablata e pronto all'uso.



icona okdotata di morsetti ad innesto rapido per il collegamento del pannello

       fotovoltaico e della batteria.



icona oknon necessita di attrezzi o utensili per l'installazione e l'uso.



icona okdi facile, intuitivo e immediato utilizzo.



icona okfunziona con tutti i tipi di batterie Pb (AGM, GEL, acido libero).



icona okfunziona con pannelli fotovoltaici mono/policristallini (max.30A).






 FUNZIONAMENTO:



Per poter utilizzare la centralina fotovoltaica "cf30", è necessario collegare:

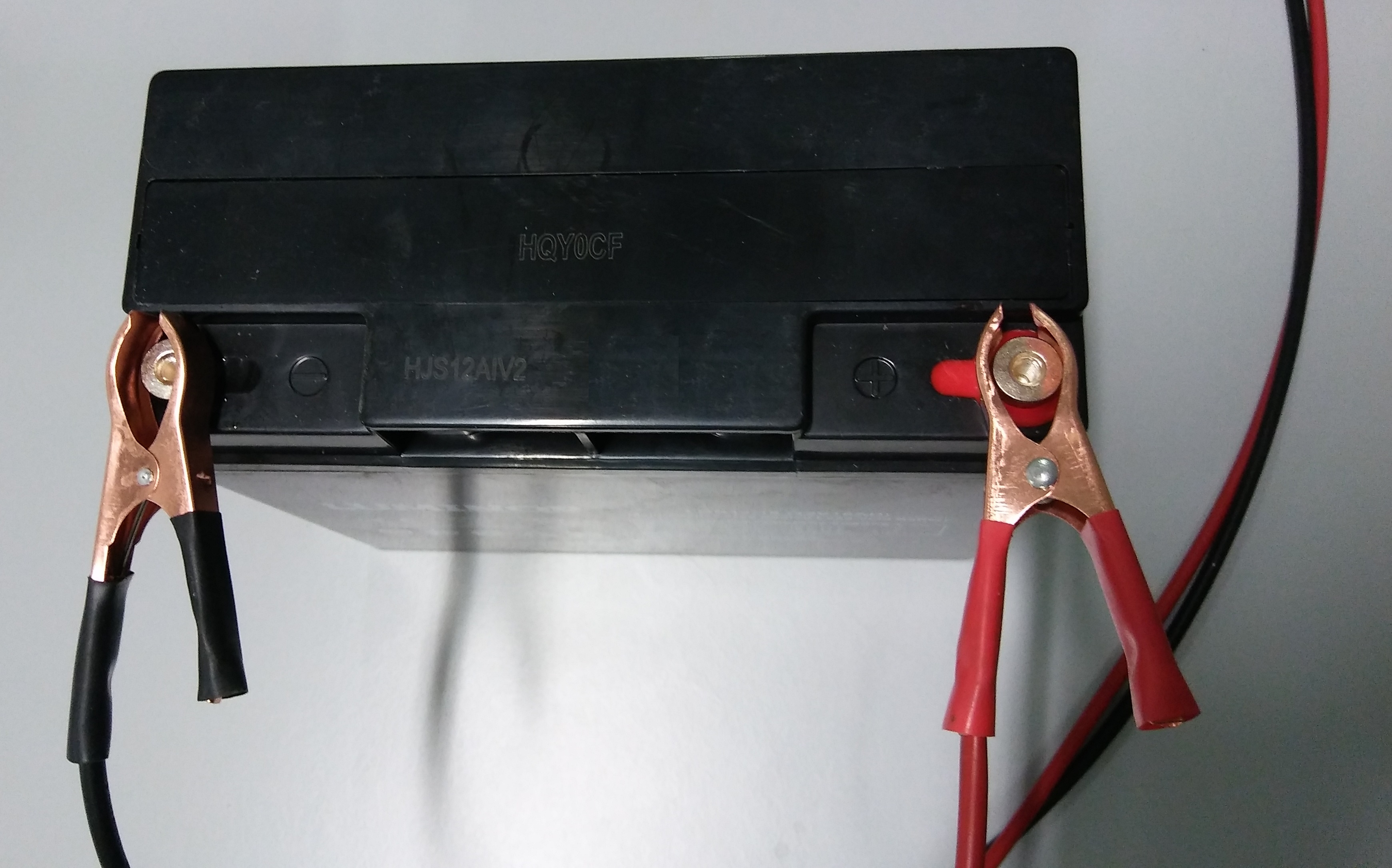

  • una batteria ricaricabile (a 12Volt oppure a 24Volt) al piombo (tipo: AGM, GEL, o da auto/moto), da collegare alla centralina tramite i cavetti con pinze forniti in dotazione.

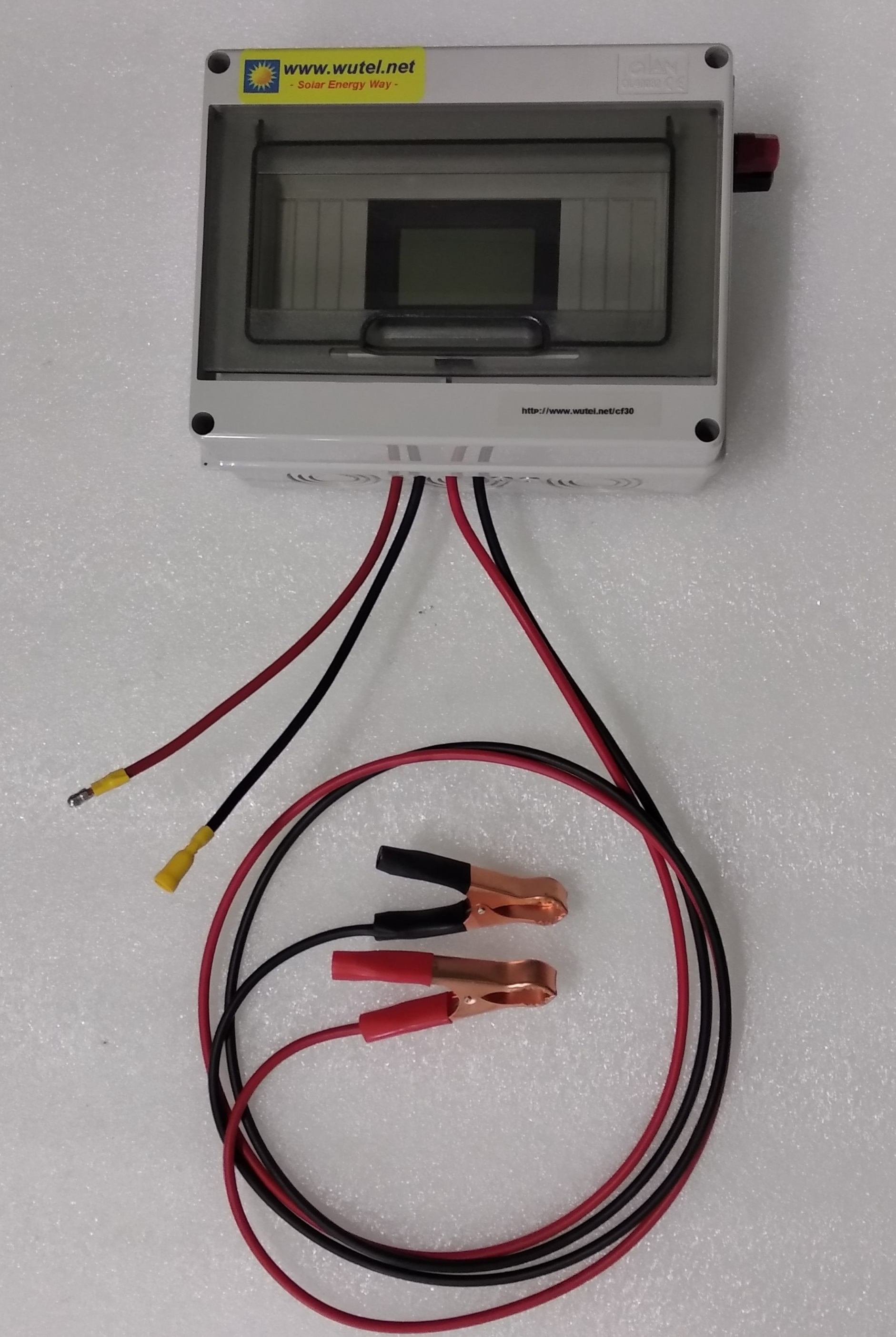

collegamento batteria

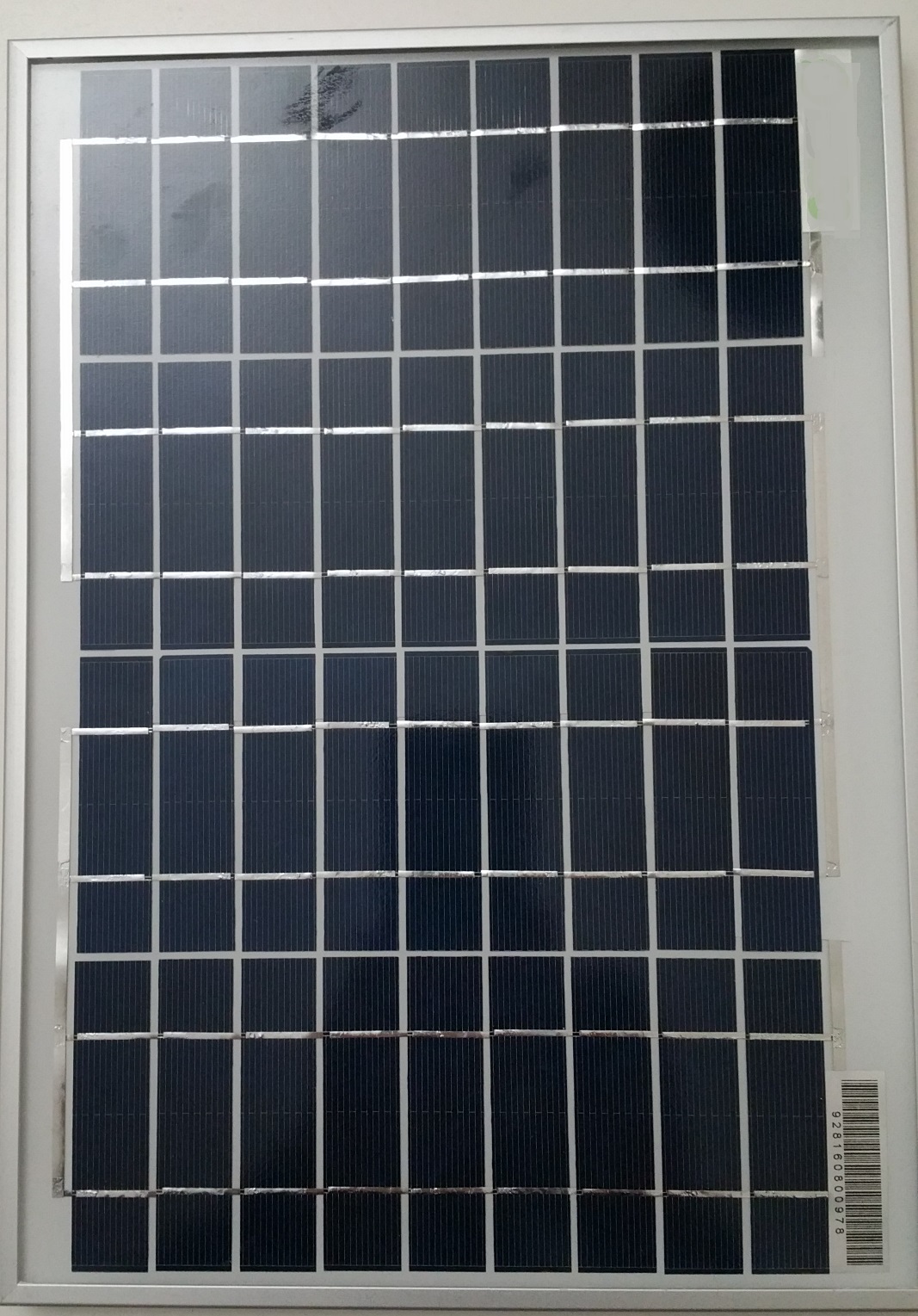

  • uno o più pannelli fotovoltaici a 12Volt o a 24Volt (max.30A "Isc" complessivi), in base alla tensione di batteria utilizzata, da collegare alla centralina tramite i connettori "ad innesto rapido" in dotazione.





N.B. Per poter ricaricare batterie a 24Volt, occorre collegare in serie due pannelli a 12V, oppure collegare un pannello a 24Volt.



La centralina fotovoltaica "cf30", è già predisposta per poter funzionare con pannelli fotovoltaici mono/policristallini, di potenza compresa tra 10Watt e 600Watt (max. 30A "Isc").

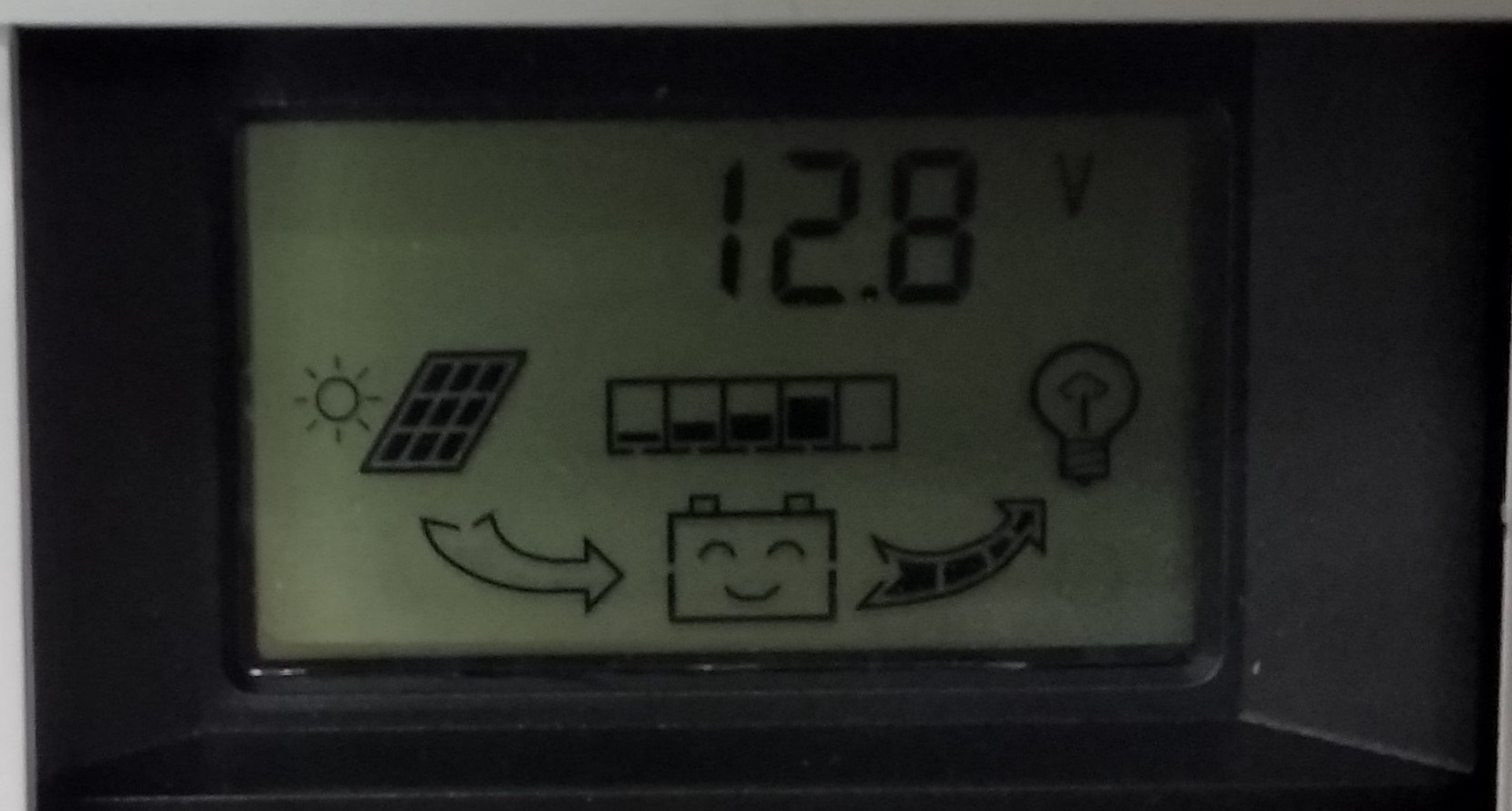

    Il controllo dello stato di carica della batteria, avviene tramite il display incorporato nella centralina.

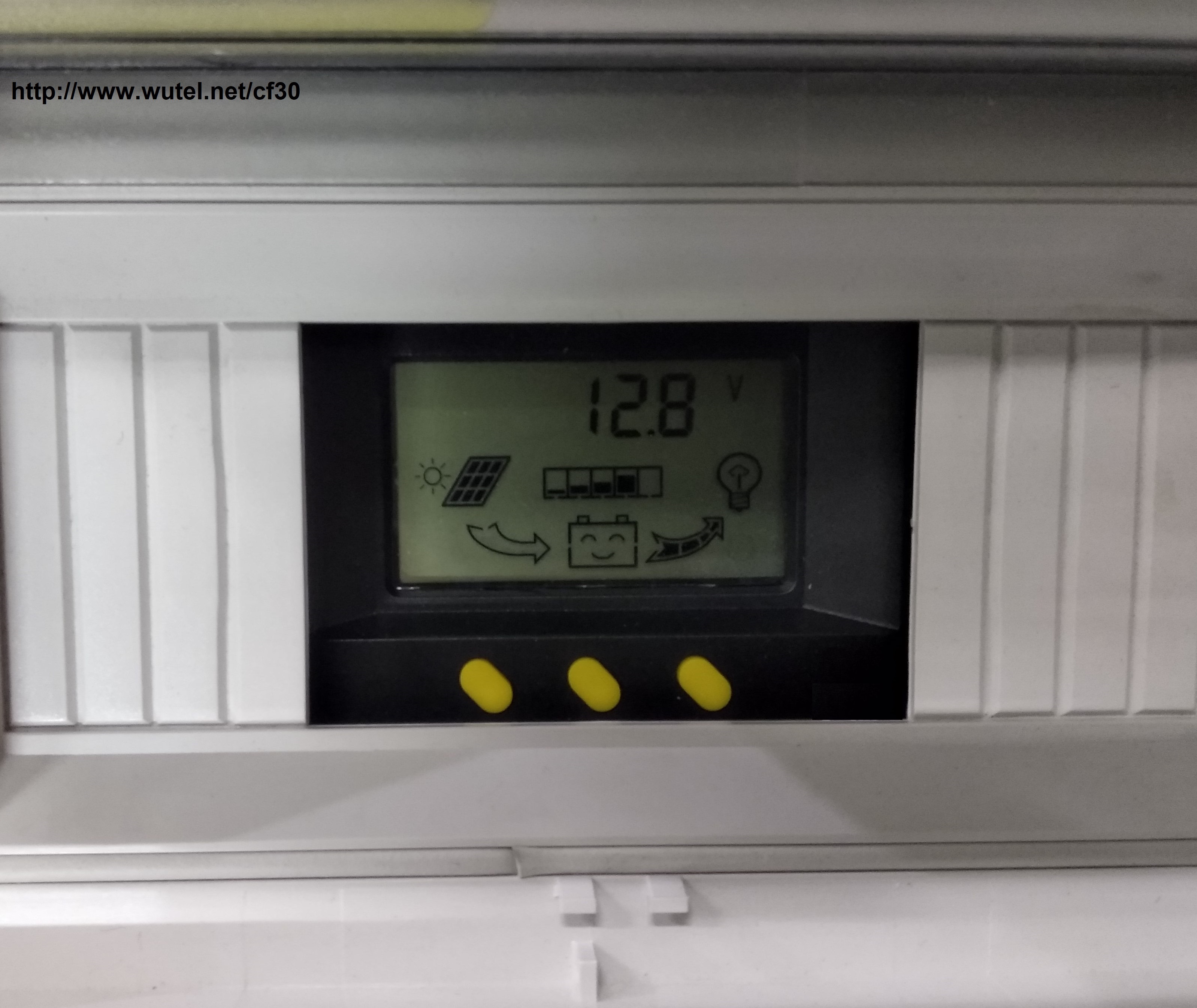

display centralina cf30







La centralina fotovoltaica è dotata di 2 prese USB (5Volt) per la ricarica e l'alimentazione di apparecchiature elettroniche e di telefonia cellulare.



prese USB





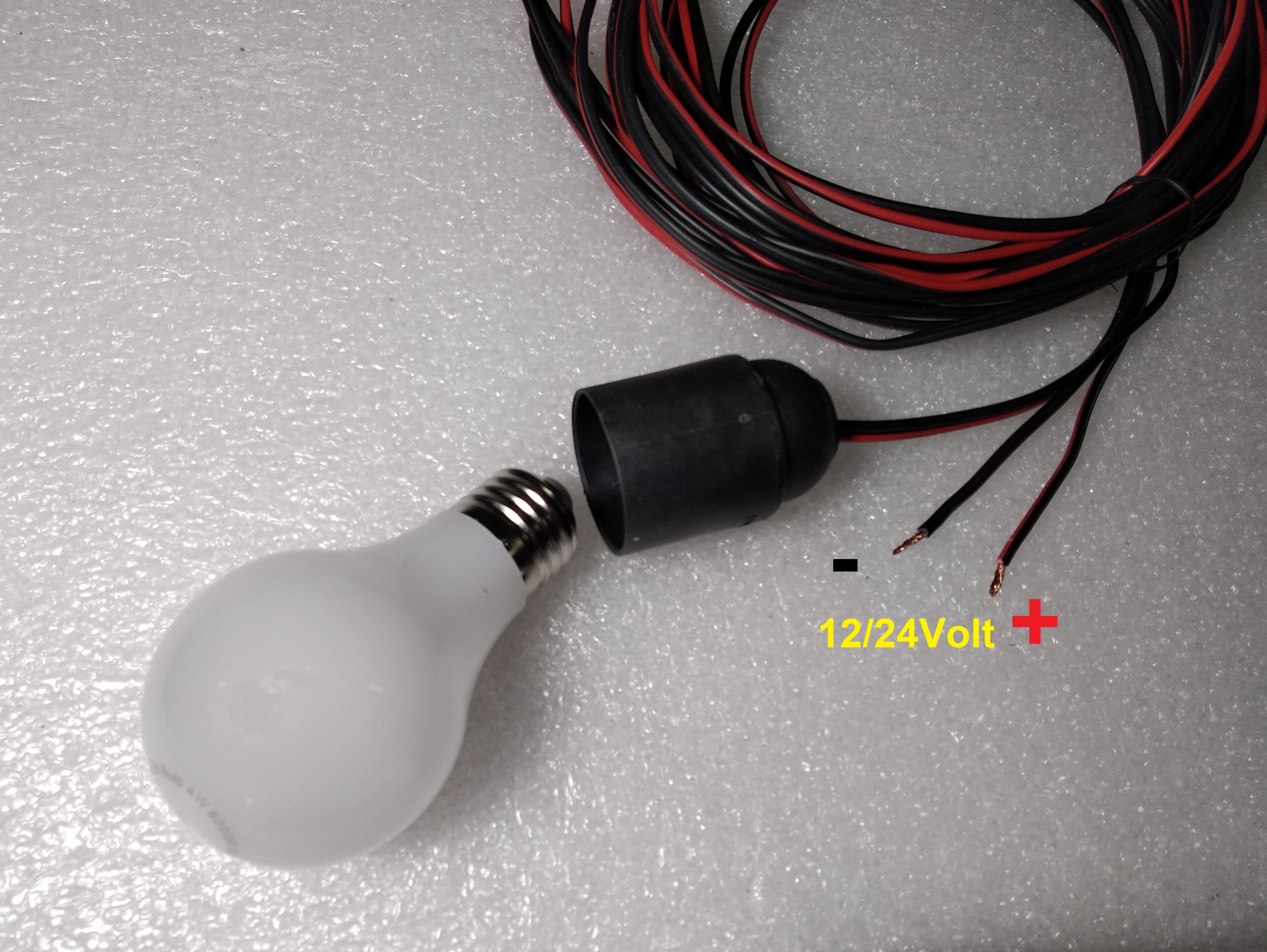

Tramite i morsetti "OUT 12/24Volt" è invece possibile inserire direttamente spinotti o cavetti per collegare apparecchi elettrici a 12/24Volt, come ad esempio lampadine LED per l'illuminazione serale/notturna:

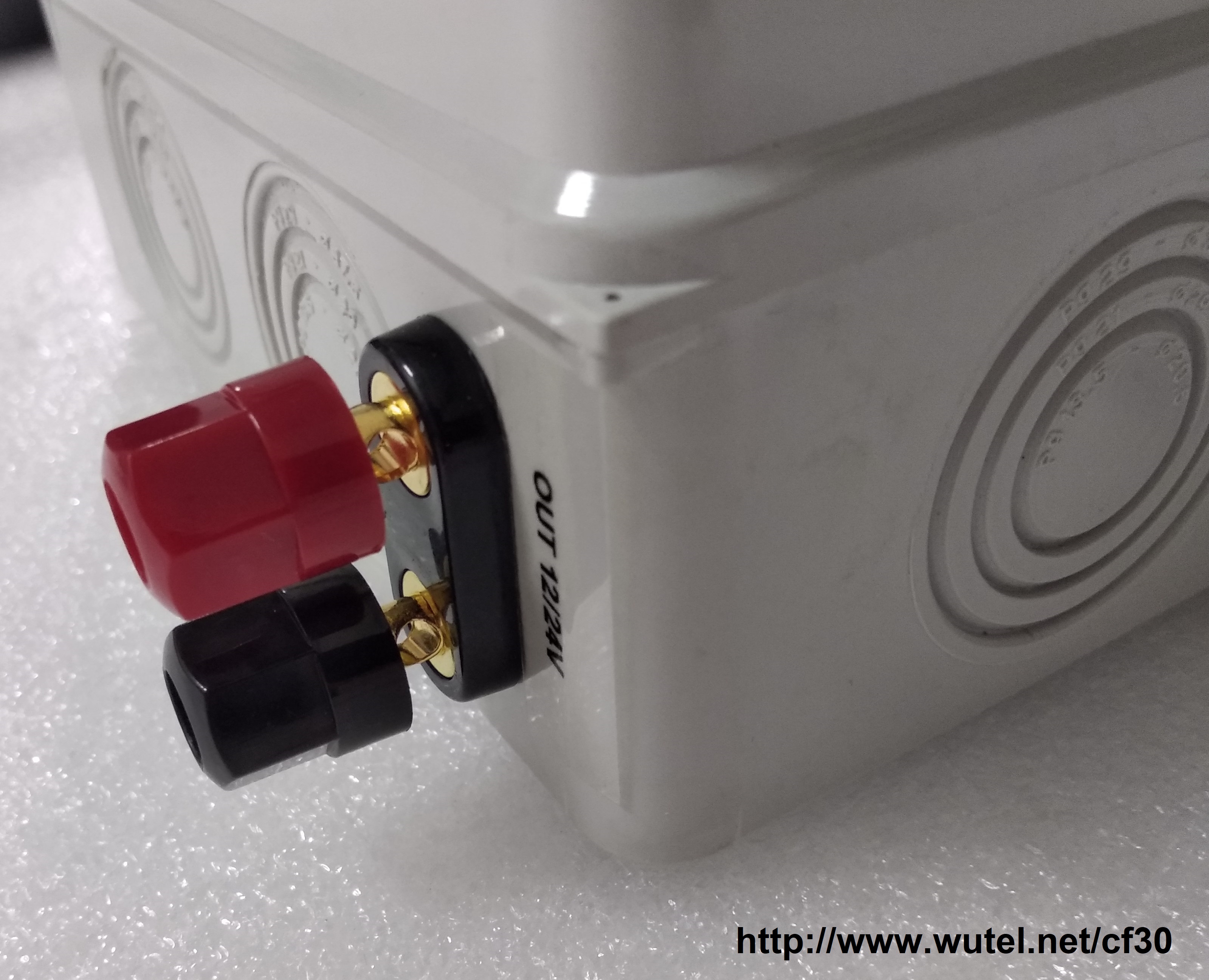

morsetti OUT 12-24V


In dettaglio, la centralina fotovoltaica "cf30" è composto da:



- contenitore in plastica (IP65), di dimensioni 20 x 16 x 9 cm.;

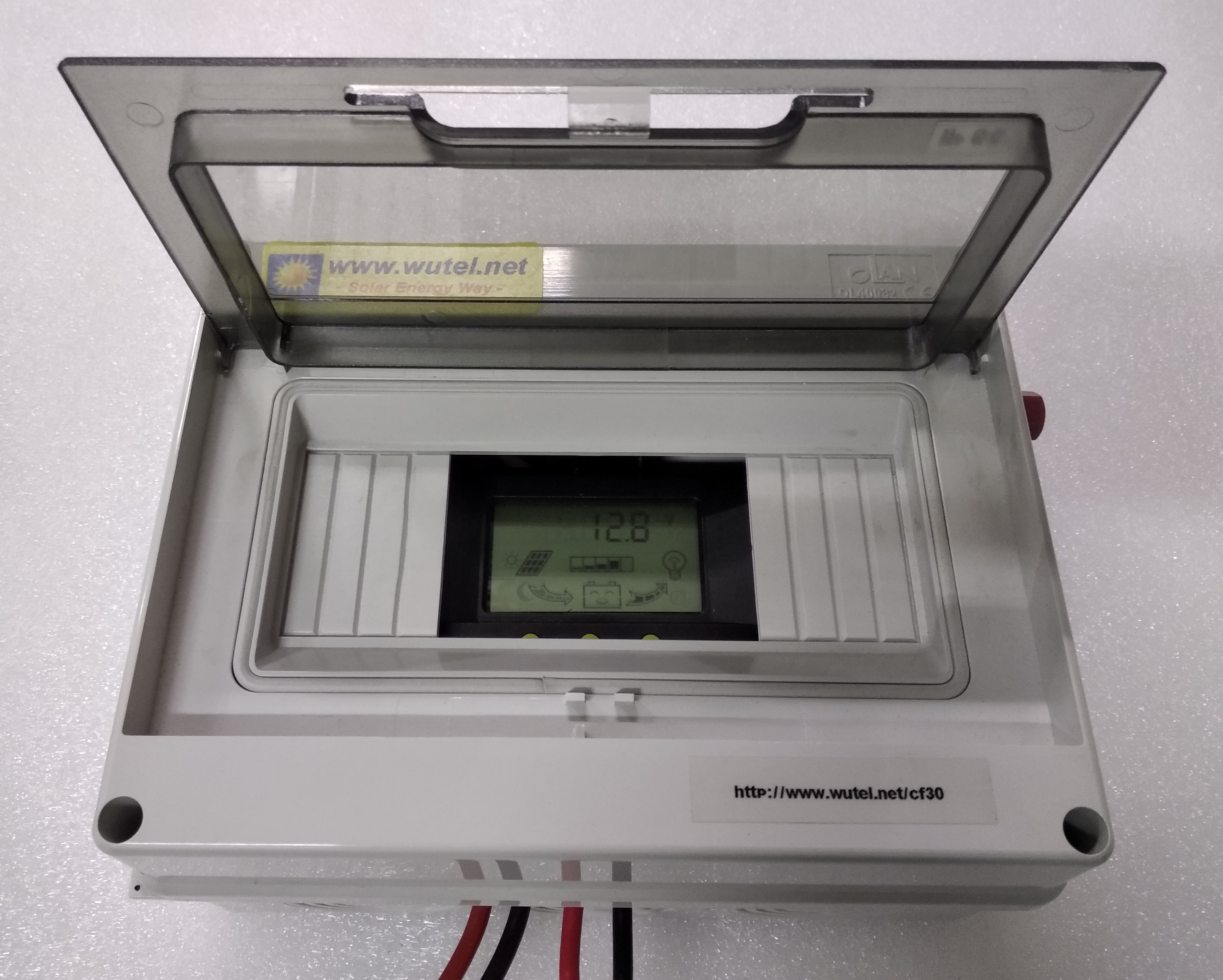

centralina con portello aperto





- regolatore di carica (tipo PWM da 30A);

regolatore di carica

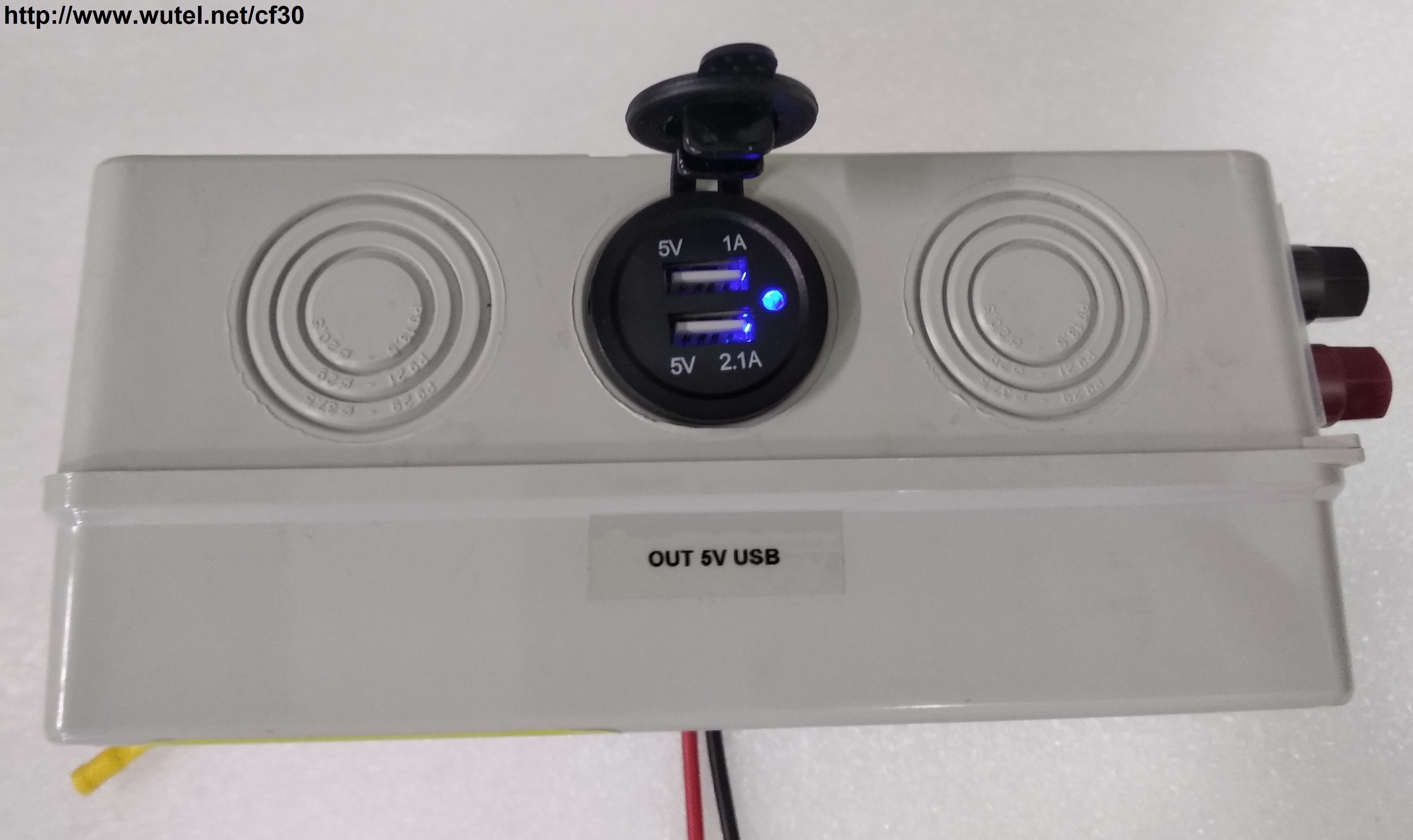

- nr. 2 prese USB (5 Volt);

prese USB







- connettori a innesto rapido per il collegamento del pannello fotovoltaico;

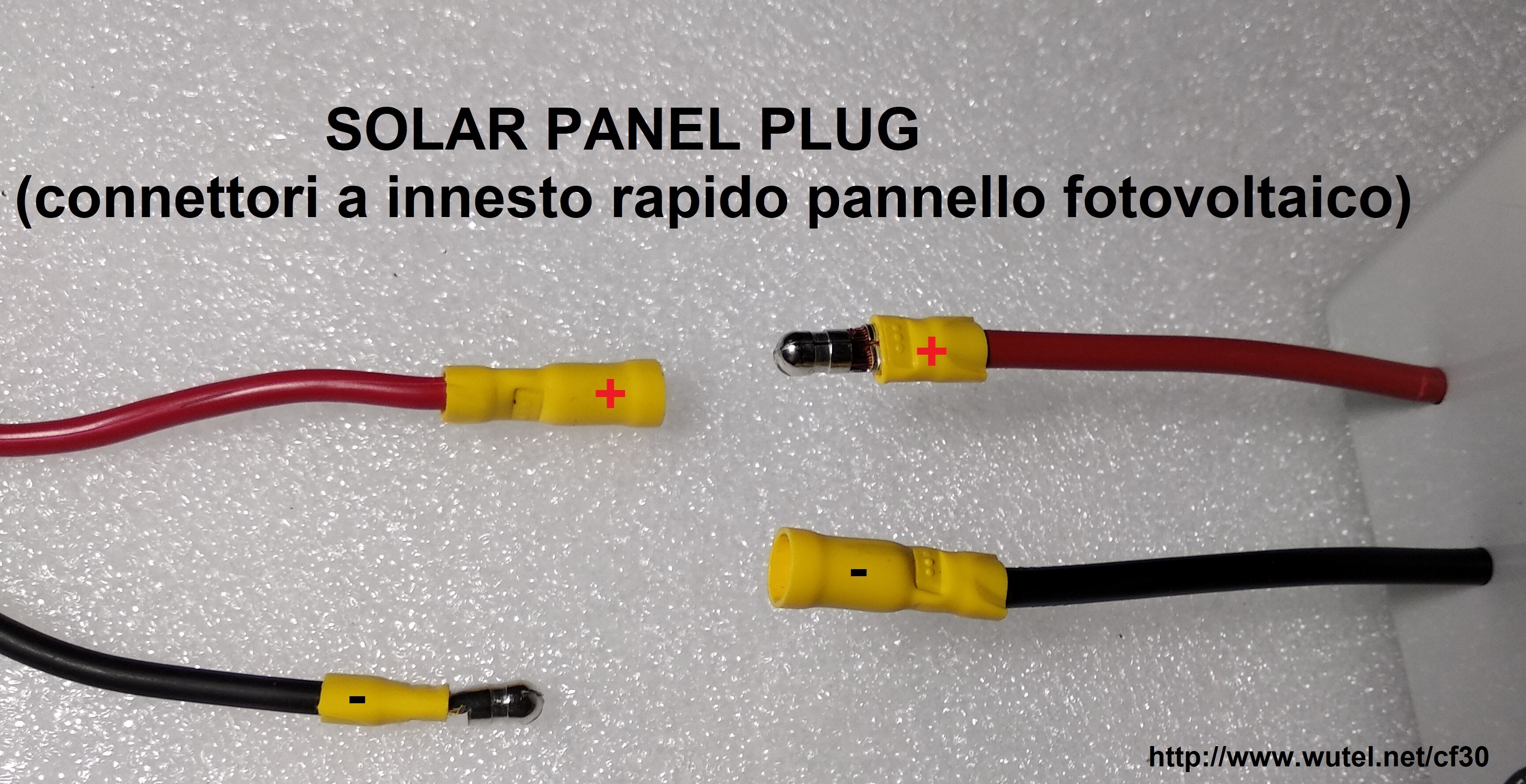

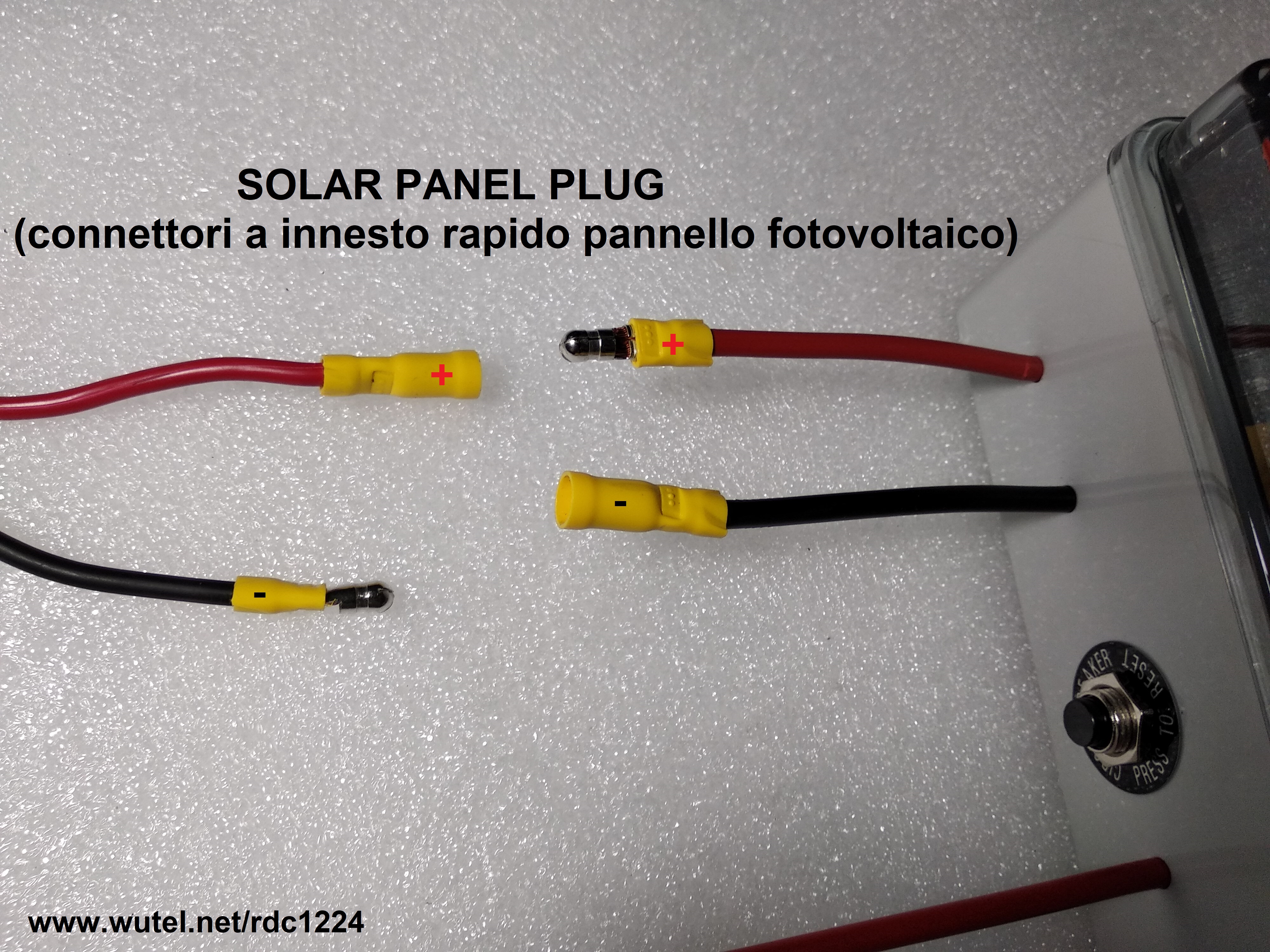

connettori pannello

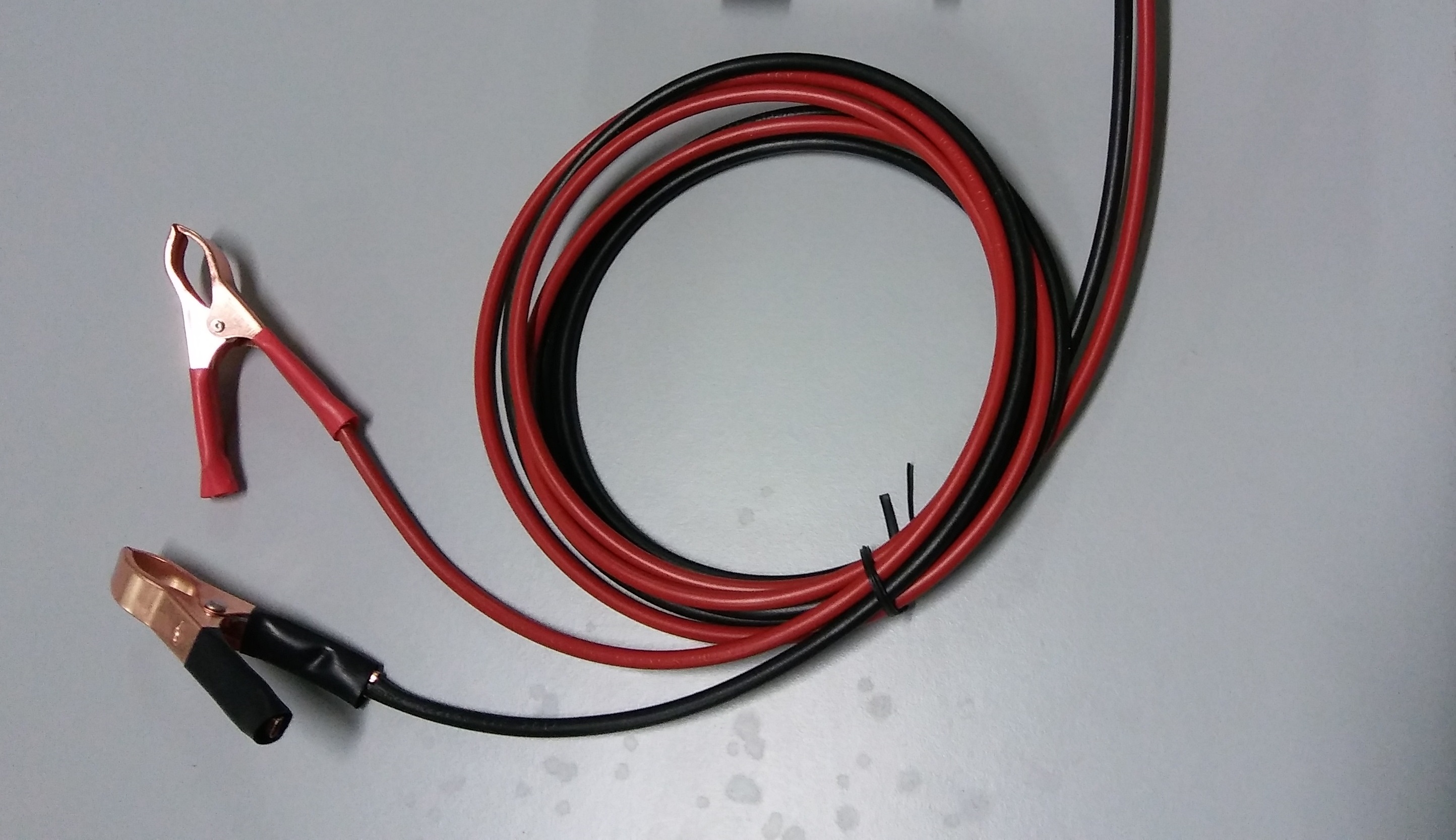

- cavetti per il collegamento della batteria (lunghezza 170cm circa);

cavi batteria







- interruttore automatico di protezione (30A) con riarmo a pulsante;

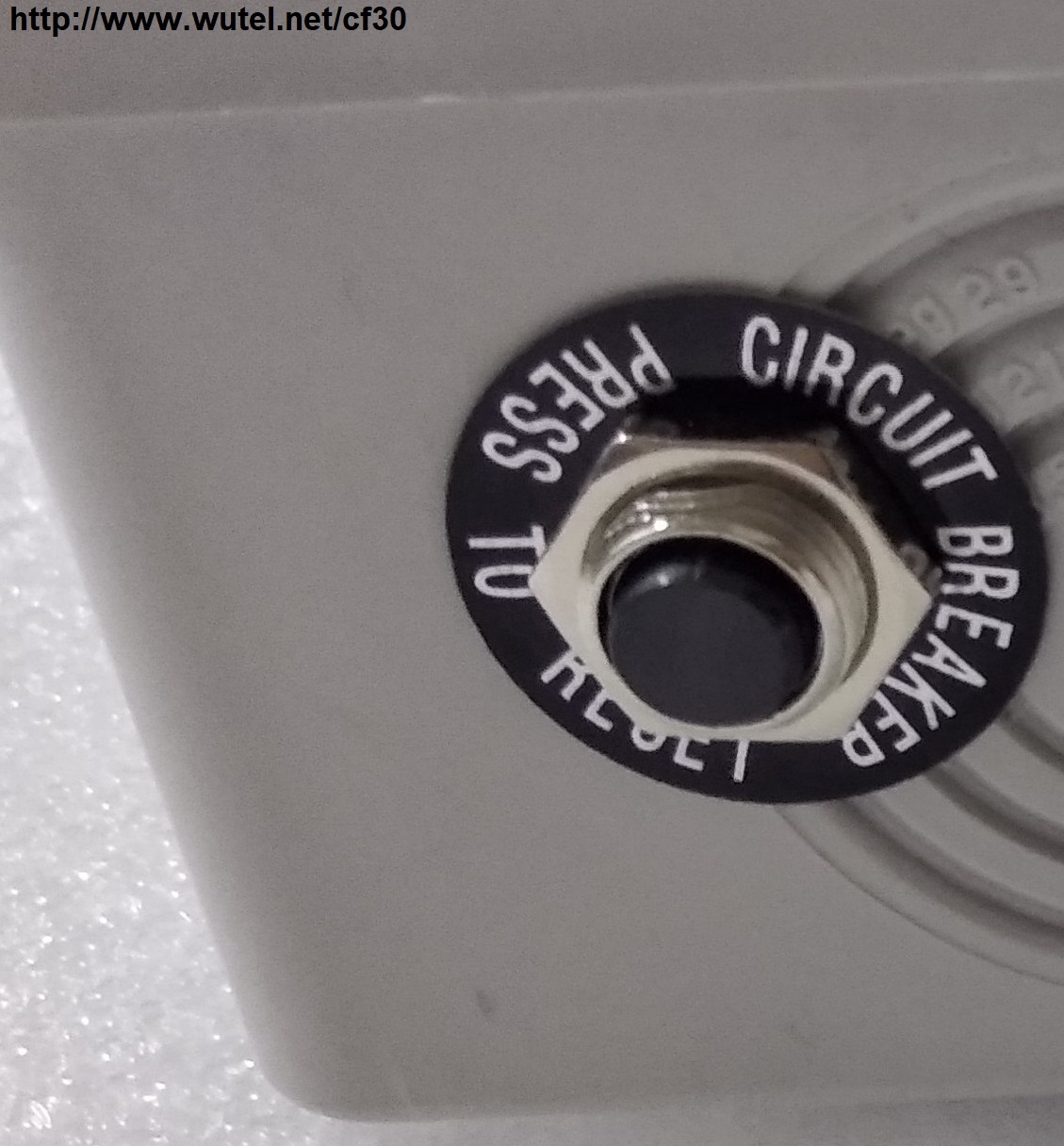

interruttore automatico

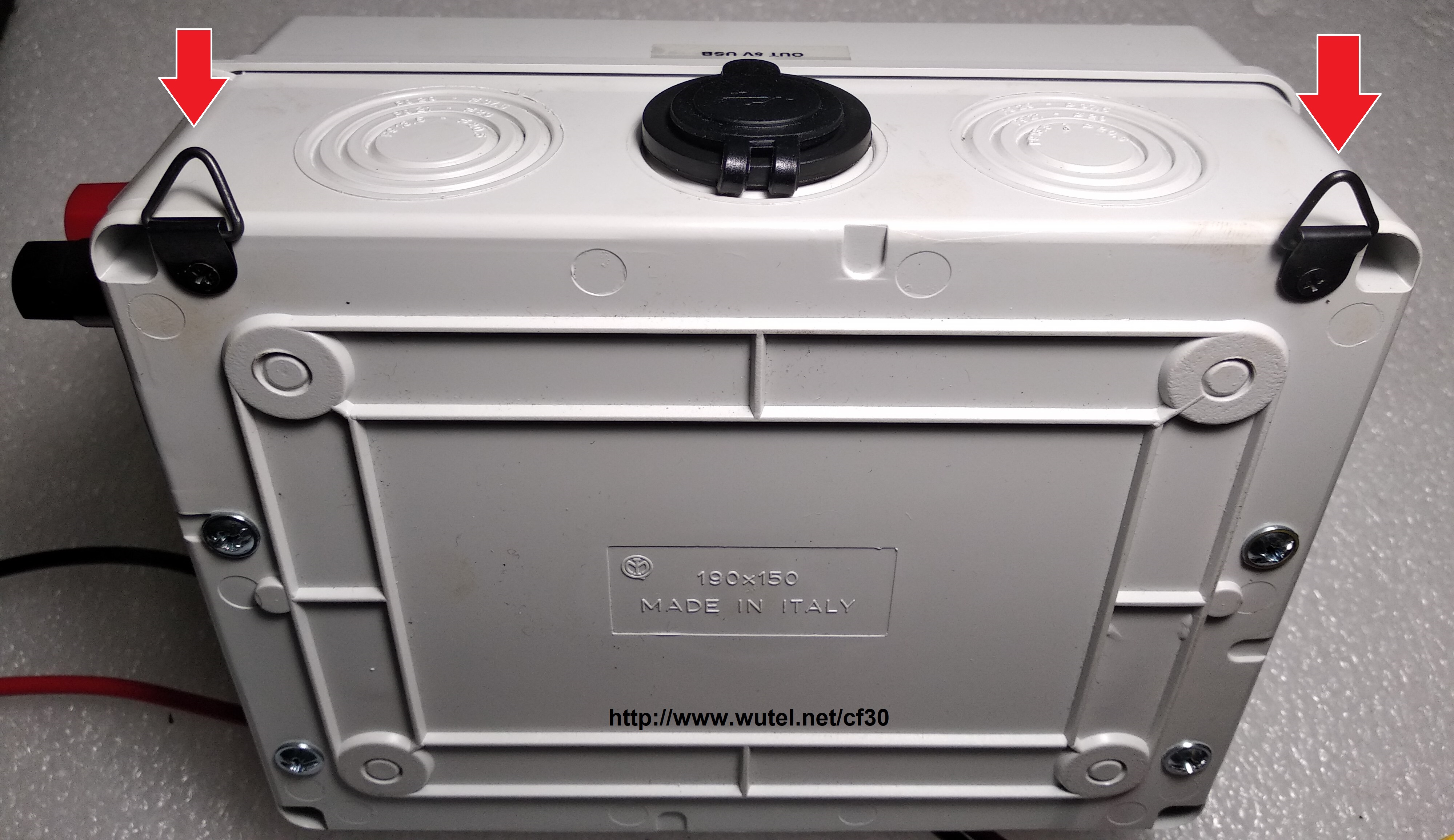

- staffe regolabili in metallo per il fissaggio a parete della centralina;

staffe fissaggio a parete









- morsetti per il collegamento delle utenze elettriche esterne 12/24Volt

morsetti OUT 12-24V






Peso complessivo centralina:  800g  circa



Tabella indicativa d'esempio sulle autonomie di funzionamento delle utenze utilizzabili singolarmente, collegando alla centralina "cf30" una batteria esterna da 12Volt, di capacità 18Ah (carica al 100%).

N.B. se viene invece collegata alla centralina una batteria di capacità 40Ah, raddoppiare le ore di autonomia riportate nella seguente tabella.



Computer portatile



4-5 ore circa (in base al modello)

Tablet



più di una ricarica completa

TV LED 20"



4-6 ore circa

Frigo 12/24V (con compressore)



1,5-2 ore circa

Lampadina LED da 4Watt



12 ore circa

Faretto LED da 9Watt



6 ore circa

Cellulare



più di una ricarica completa

Smartphone



più di una ricarica completa

Ventilatore



4-5 ore circa (in base al modello)

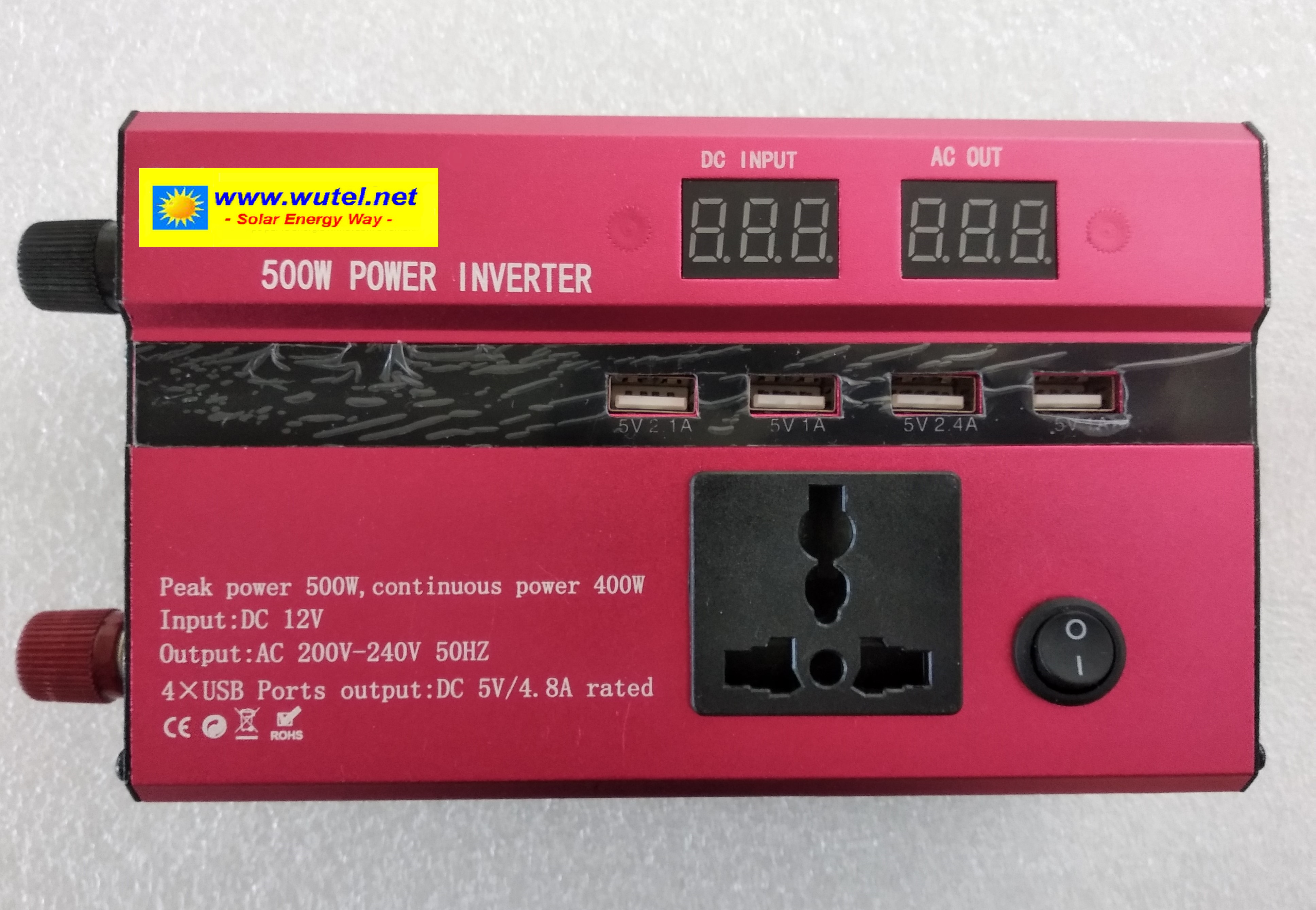

Se le apparecchiature da alimentare funzionano invece a 220/230Volt, occorre collegare alla batteria un inverter esterno (opzionale), di potenza (Watt) adeguata al consumo delle apparecchiature stesse.


Per utilizzare gli inverter, è sempre raccomandato collegare alla centralina fotovoltaica un pannello di potenza (Watt) ed una batteria di capacità (Ah) adeguati alla potenza dell'inverter (esempio: pannello da 100Watt e batteria da 100Ah con inverter da 300W, utilizzato occasionalmente alla massima potenza).

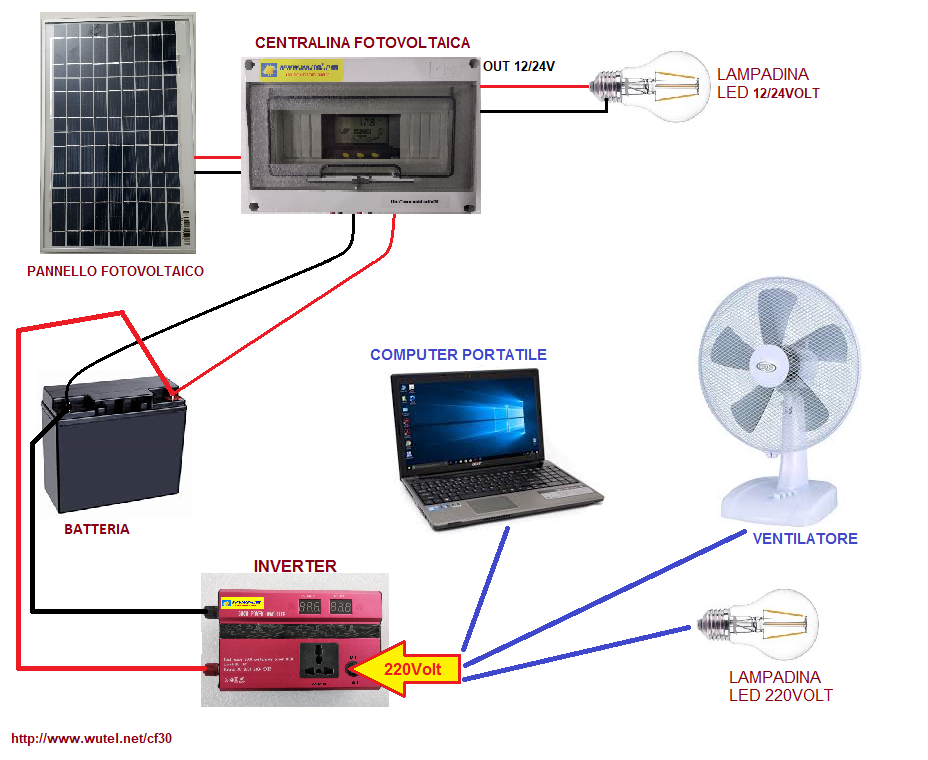

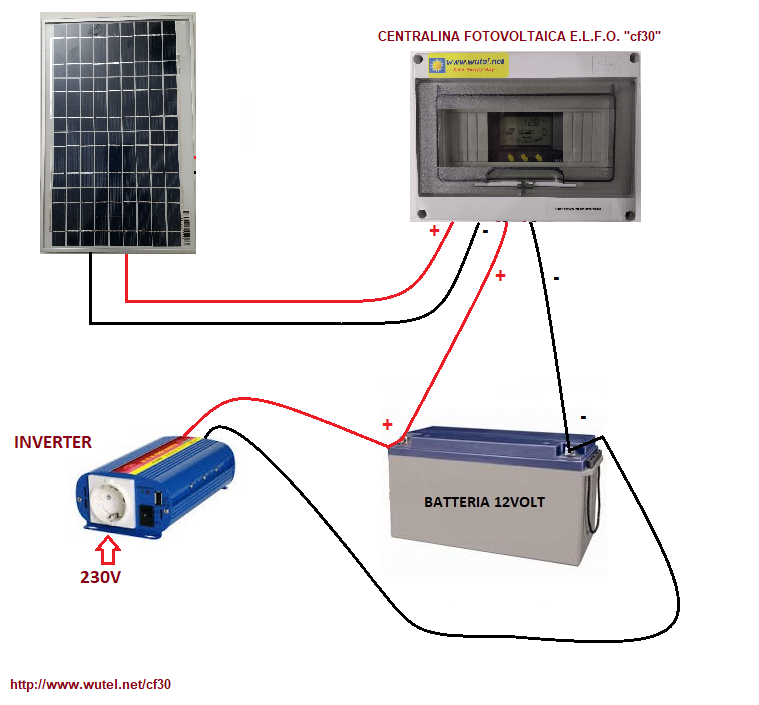

collegamento cf30 a batteria e inverter

     La centralina fotovoltaica "cf30" funziona con pannelli fotovoltaici (12/24Volt) di tipo mono/policristallini da 10 a 600Watt di potenza e batterie al piombo di tipo AGM, GEL o ACIDO LIBERO, di capacità compresa tra 9 e 400Ah (pannello fotovoltaico e batteria non sono compresi nella fornitura della centralina).

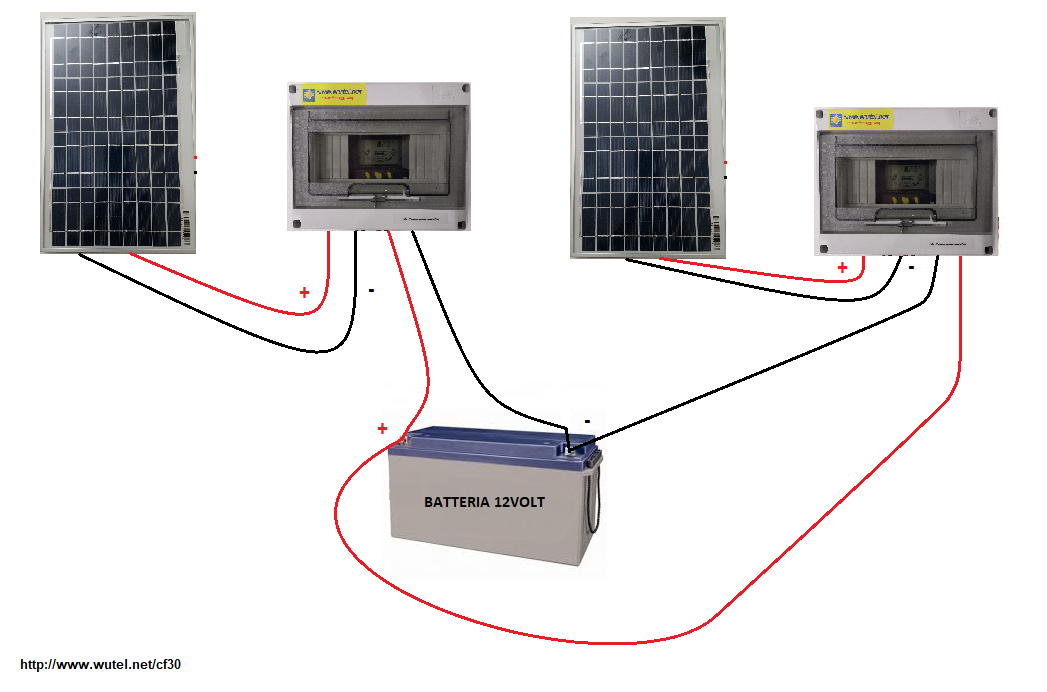

     Per la ricarica di batterie esterne di grossa capacità (Ah), è anche possibile collegare più centraline fotovoltaiche "cf30" in parallelo tra di loro, tramite i cavi in dotazione, in modo da sommare la potenza complessiva dei pannelli fotovoltaici collegati alle singole centraline.









     La centralina fotovoltaica "cf30" è inoltre disponibile con diverse configurazioni di dotazione (vedi ad esempio il seguente link: http://www.wutel.net/cf230 ), in base alle specifiche esigenze di utilizzo ed è già predisposto per il funzionamento con batterie a 12Volt oppure a 24Volt (riconoscimento automatico della tensione della batteria collegata).

     N.B. Per la ricarica di batterie esterne a 24Volt, è però necessario collegare alla centralina fotovoltaica pannelli a 24Volt, oppure due pannelli a 12Volt, collegati in serie tra loro.





ESEMPI D'UTILIZZO

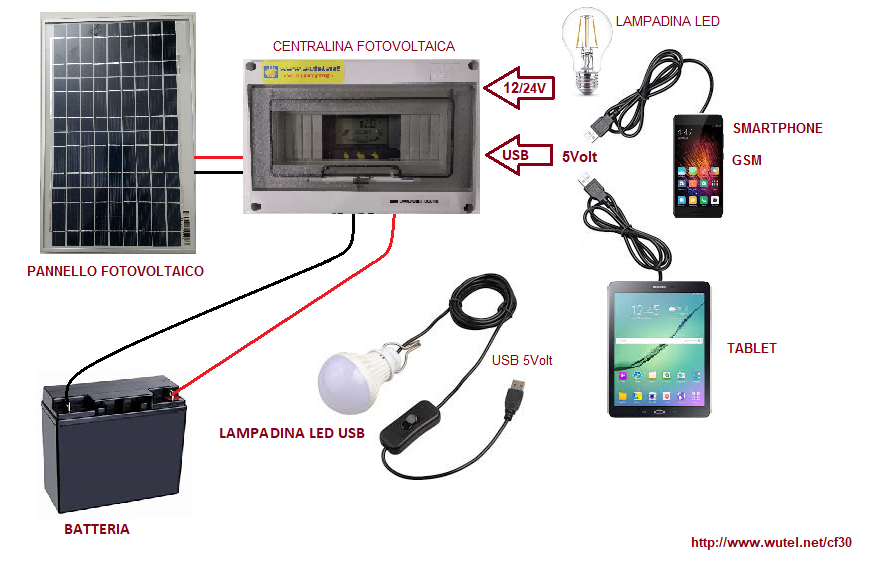

esempio utilizzo ricarica cellulari

(clicca sulle immagini per ingrandirle)



esempi utilizzo con inverter



     ok Tutti i componenti della centralina fotovoltaica sono facilmente sostituibili o intercambiabili, grazie a connettori "plug and play" o morsetti a vite.







Per vedere gli altri sistemi fotovoltaici del "progetto E.L.F.O.", clicca sul seguente pulsante:

  PROGETTO "E.L.F.O."









......






Per ulteriori informazioni o precisazioni, potete contattarci al seguente recapito mail:



mail   wutel@live.it
