INSTALLATION AUTONOME "OFF-GRID" AVEC L'ÉNERGIE PHOTOVOLTAÏQUE SOLAIRE, POUR L'ÉCLAIRAGE ET LE FONCTIONNEMENT DU MATÉRIEL DE SANTÉ DU CENTRE MÉDICAL "CHIARA LUBICH" - LUANO (HAUT-KATANGA) République Démocratique du Congo

Le centre médical "Chiara Lubich", situé sur le territoire de Luano (République démocratique du Congo), n'est pas desservi par le réseau électrique national. Par conséquent, un système photovoltaïque autonome alimenté par batterie a été installé afin de le rendre opérationnel , capable de fournir toute l’électricité nécessaire à l’éclairage et au fonctionnement du matériel médical/sanitaire de l’hôpital.

L’hôpital est équipé de 66 panneaux photovoltaïques, de 4 régulateurs de charge, de 48 batteries au plomb et de 2 onduleurs de 10.000 W (pour produire de l’électricité à 230 volts).

Grâce à ce système photovoltaïque totalement autonome et indépendant, il est possible de garantir un approvisionnement continu en électricité à 230Volt, 24 heures par jour, 7 jours par semaine, avec une autonomie de 3/4 jours même en cas de journée entièrement nuageuse sans soleil:



DESCRIPTION DU SYSTÈME.

Comme mentionné précédemment, le système photovoltaïque du centre médical de l'hôpital est autonome, équipé de 66 panneaux photovoltaïques polycristallins d'une puissance de 270 Watts, de 4 régulateurs de charge de type "MPPT", de 48 batteries au plomb 2Volt - 1550Ah (chacun) et 2 inverseurs de puissance de 10.000 Watt (chacun), pour alimenter toutes les charges électriques de 230Volt.

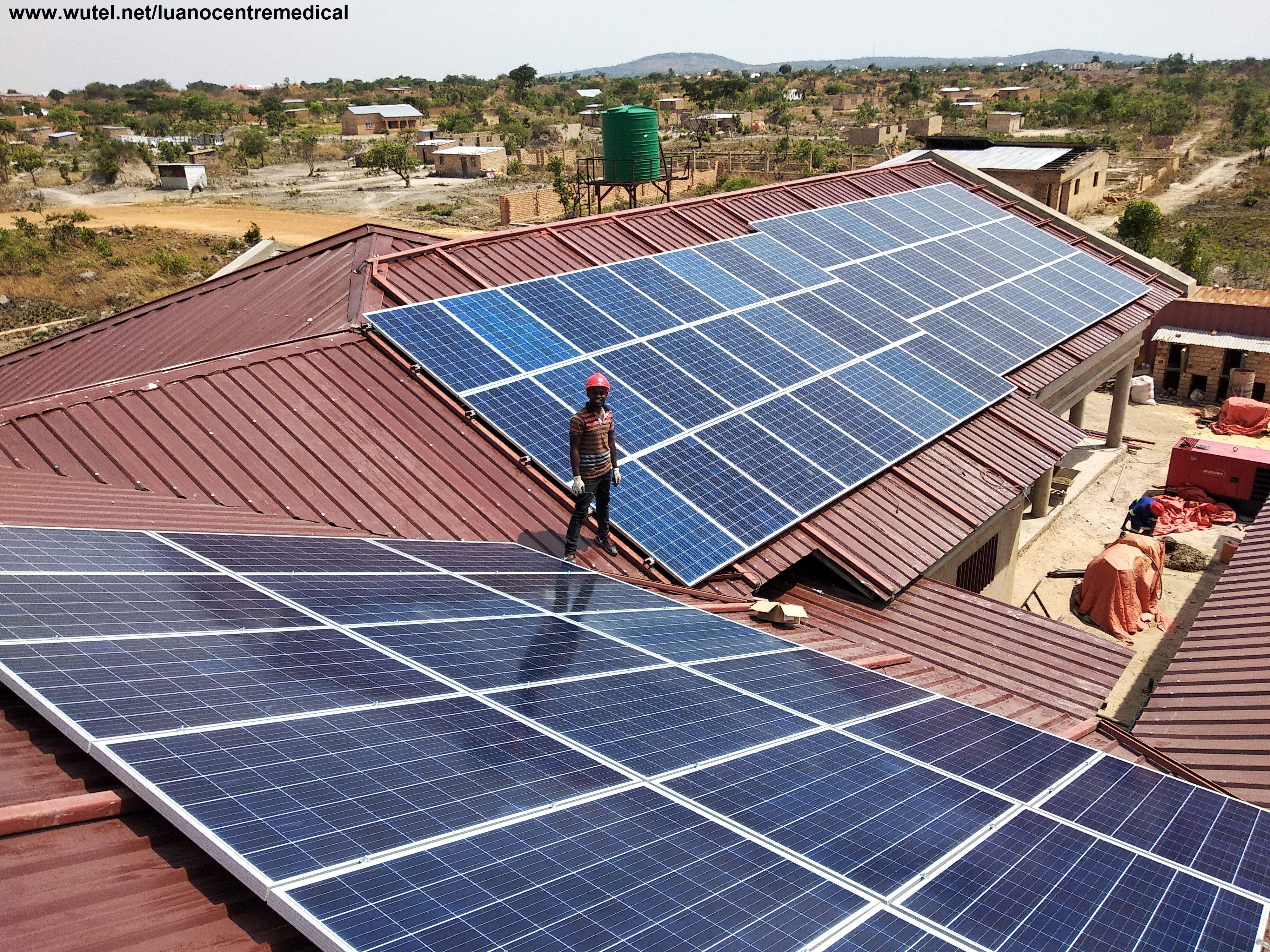

 Panneaux photovoltaïques installés dans l'usine:



Les 66 panneaux photovoltaïques ont été placés sur deux couches du toit du bâtiment.

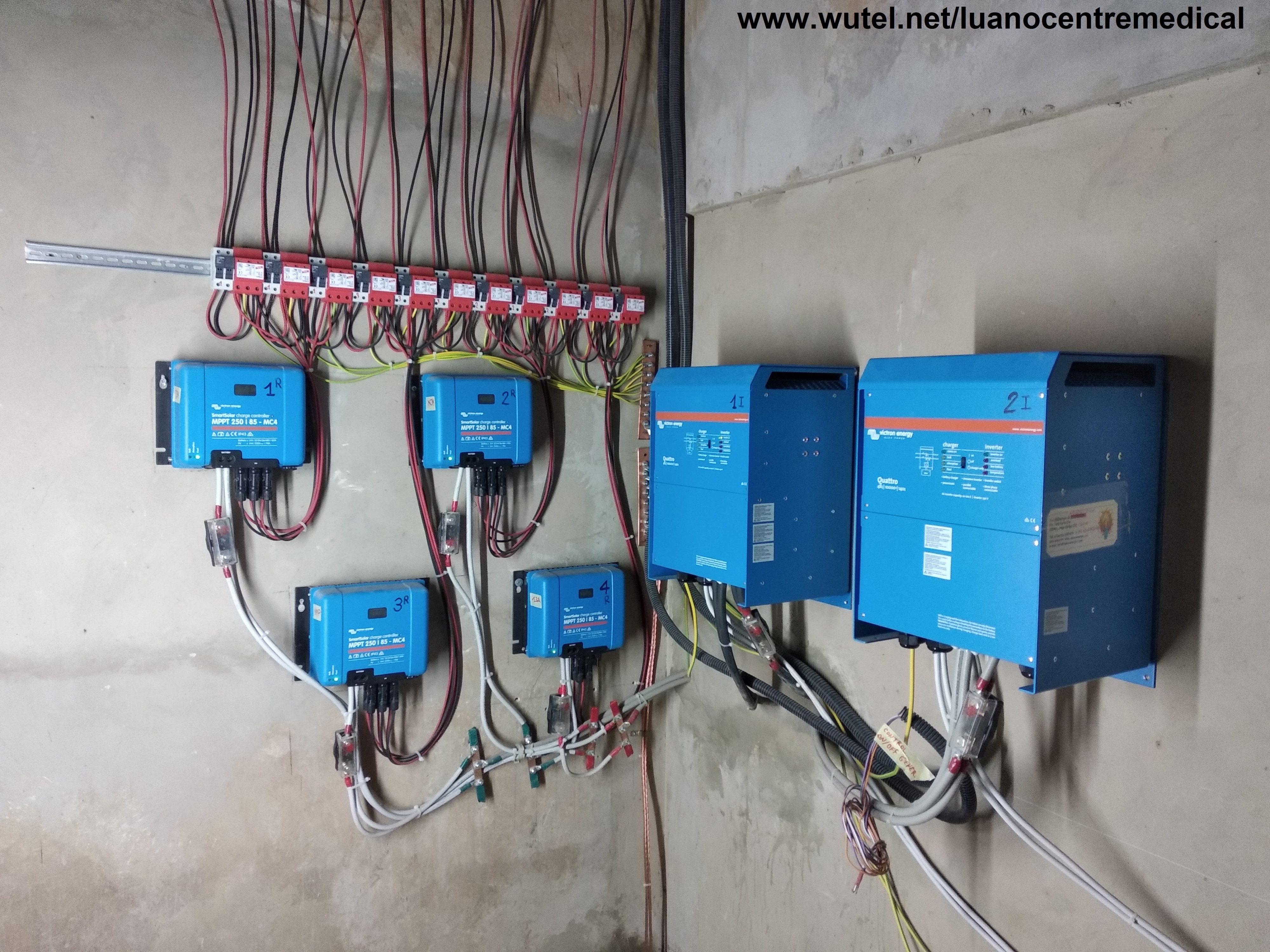

Les quatre régulateurs de charge et les deux onduleurs, ont été installés dans un local technique spécial, spécialement construit dans la zone centrale du bâtiment.





Les deux tableaux électriques généraux pour la distribution du réseau 230Volt de l'hôpital ont également été installés à l'intérieur du local technique.

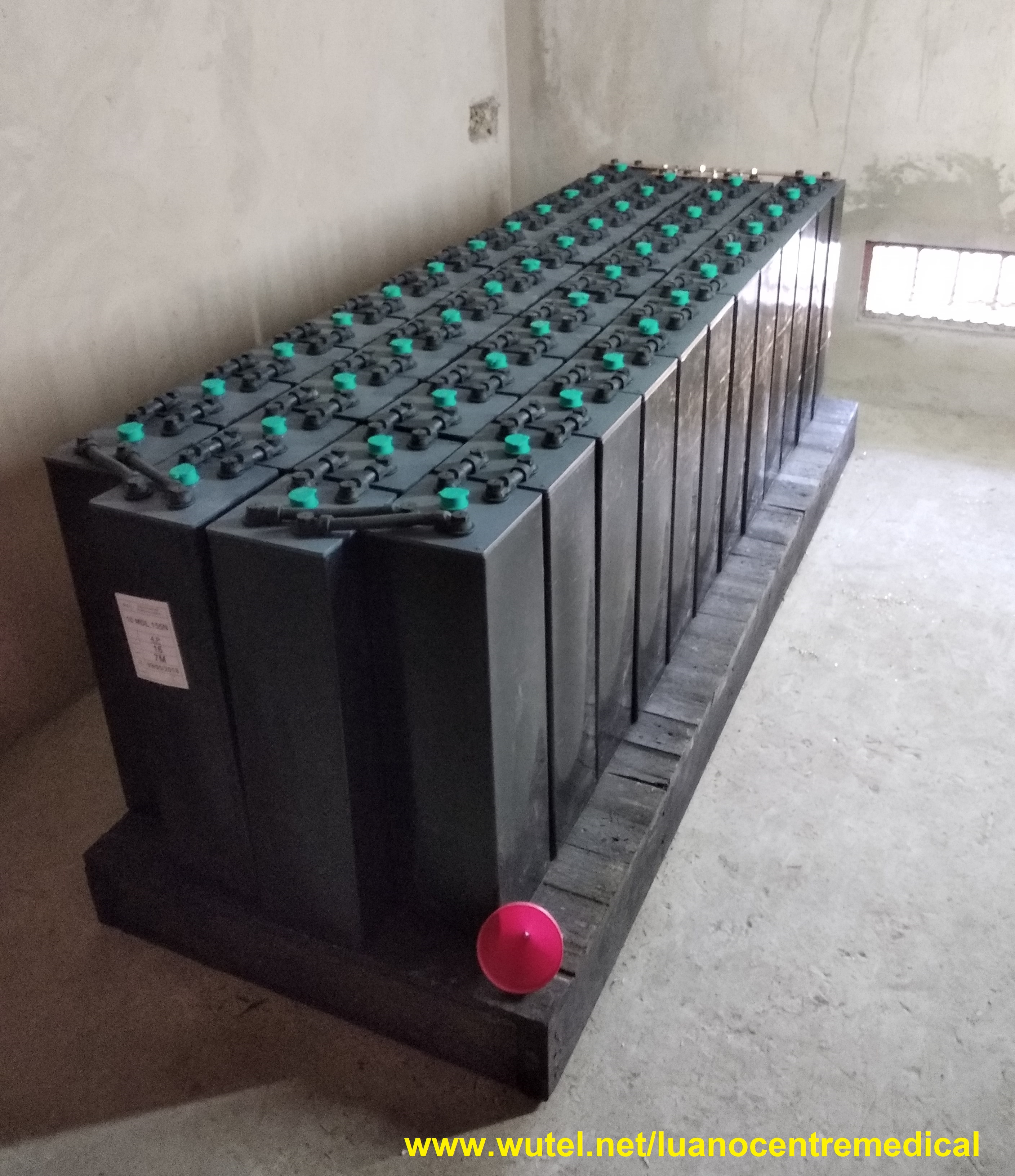

Les 48 batteries haute capacité de type plomb-acide à électrolyte liquide (pesant 100 kg chacune) ont plutôt été placées dans une pièce isolée, adjacente à la chambre technique, dotée d'ouvertures de périmètre appropriées, afin de échange d'air optimal pour l'élimination du mélange de gaz hydrogène/oxygène, qui peut se développer pendant la recharge de celui-ci.

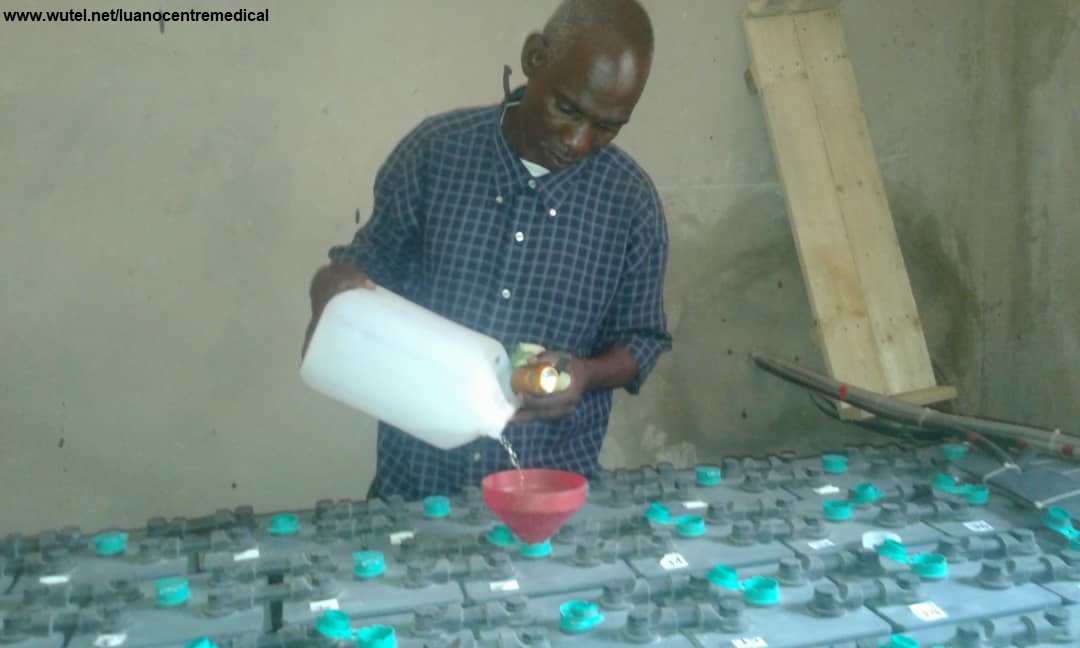

(contrôle périodique et remplissage d'eau distillée dans les batteries)



_____________________



De plus, grâce à l'énergie solaire photovoltaïque, une pompe électrique autonome (à 7 panneaux), installée dans un puits de 65 mètres de profondeur, répond aux besoins quotidiens en matière d'approvisionnement en eau potable de la population locale et du centre médical.



La disponibilité de la précieuse ressource en eau de boisson, fournie gratuitement aux populations locales, nous a permis de réduire considérablement le nombre de cas d’infection intestinale et de dysenterie, en particulier chez les enfants, et de réduire considérablement le temps et la fatigue des personnes, qui ne sont plus obligés de parcourir de nombreux kilomètres à pied pour atteindre les quelques autres puits d'eau potable de la région.

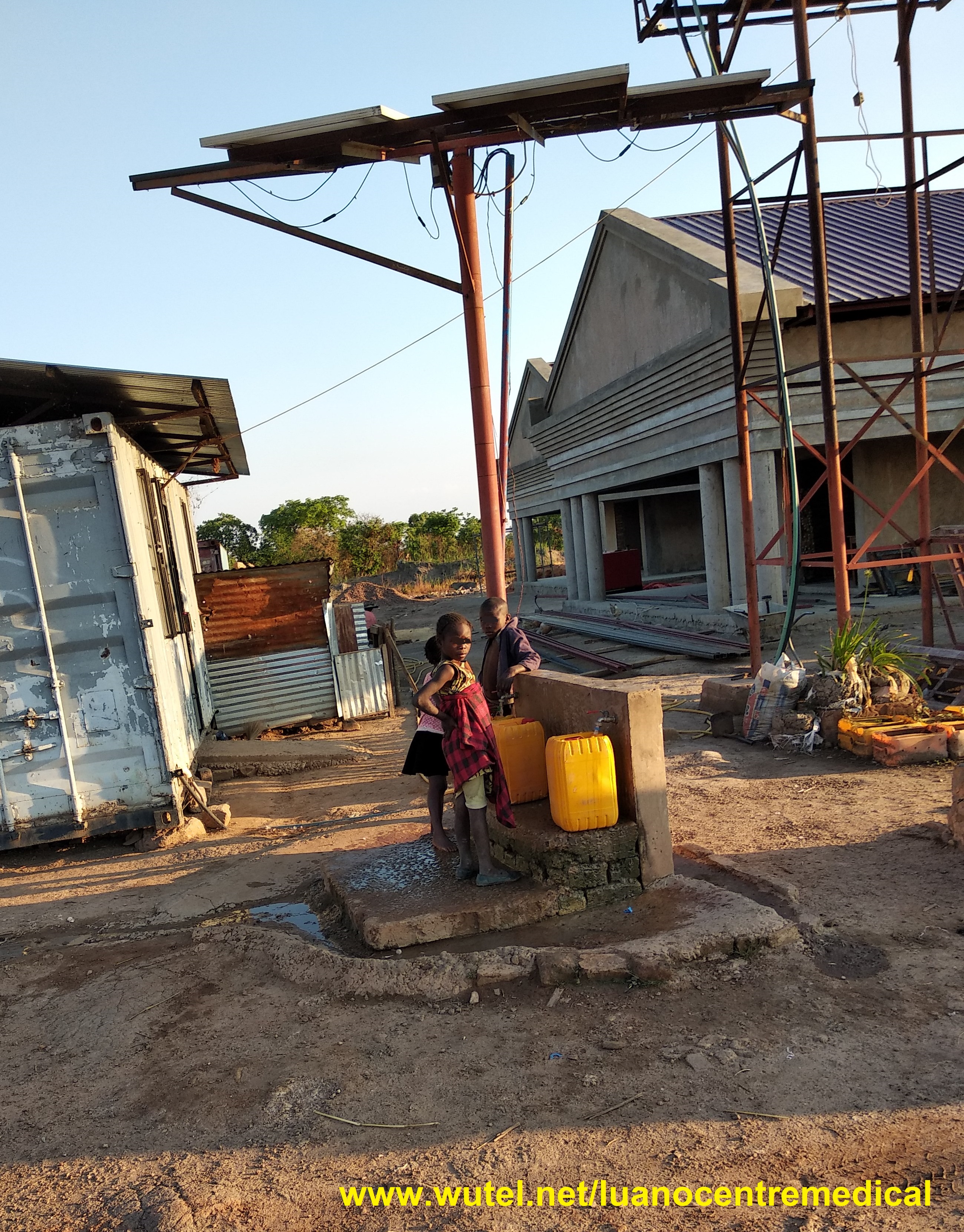

(arrêtez les enfants qui reviennent de l'école pour étancher leur soif à la fontaine du puits solaire)





Le centre médical est actuellement en phase d'achèvement des travaux de construction et, dans l'attente de toutes ses fonctionnalités, le système photovoltaïque a été activé et rendu opérationnel à 100%, afin de fournir de l'électricité pour tous les travaux des outils et des appareils de construction.

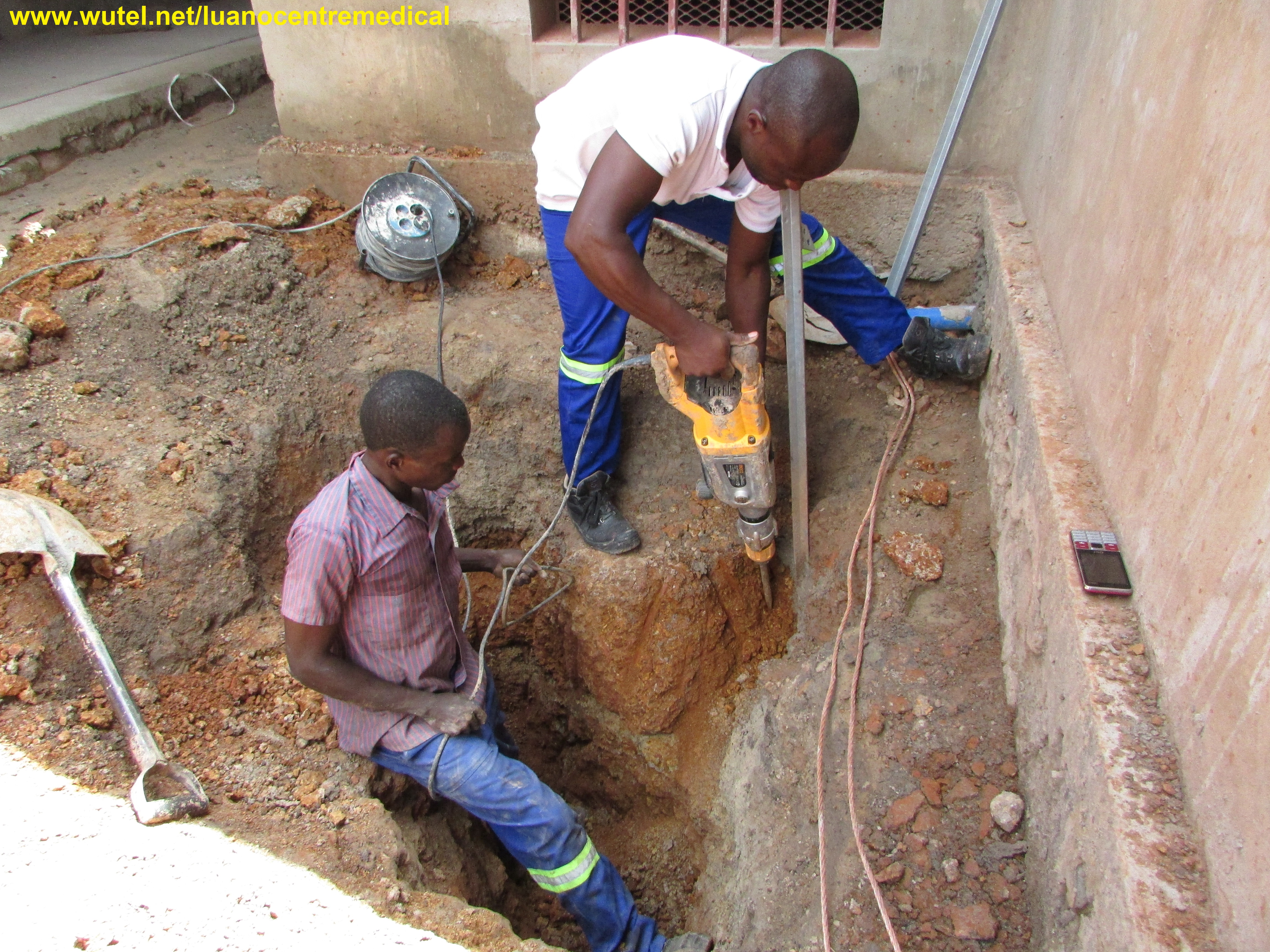

     (perforateur électrique en action)

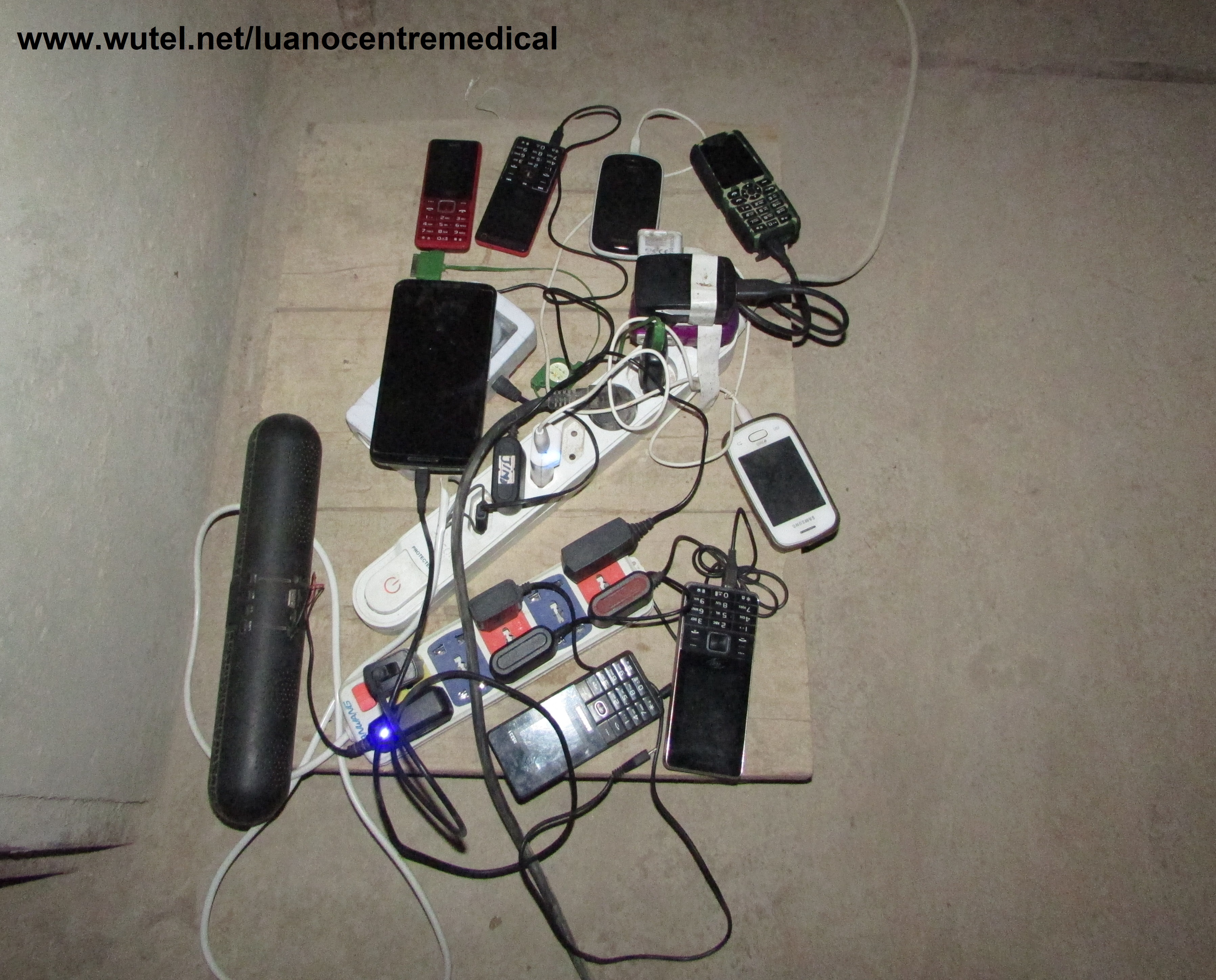

(station de recharge de téléphones portables de travailleurs de chantier)

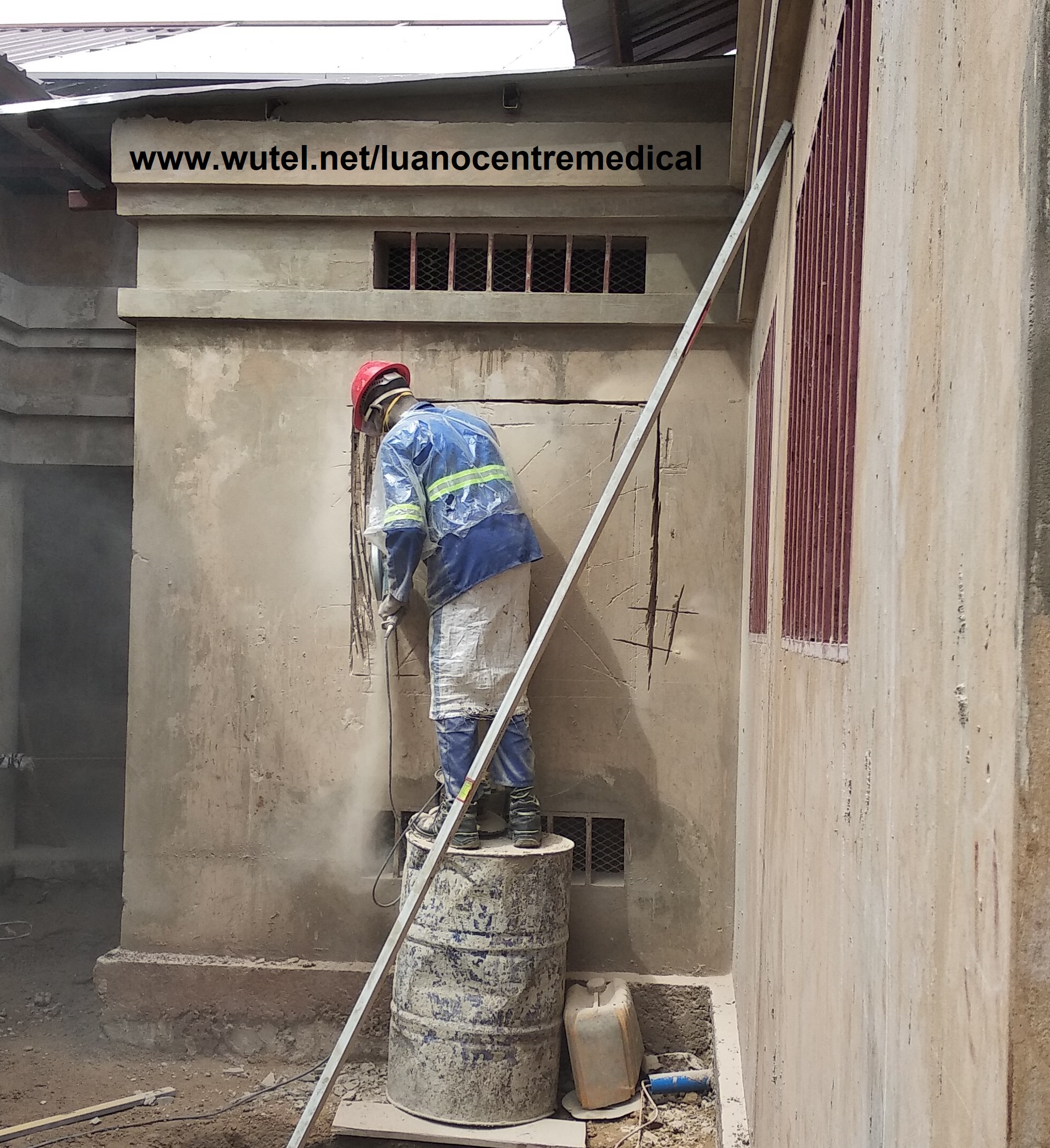

(flexible électrique pour la coupe de maçonnerie en action)





Les photos des travaux:

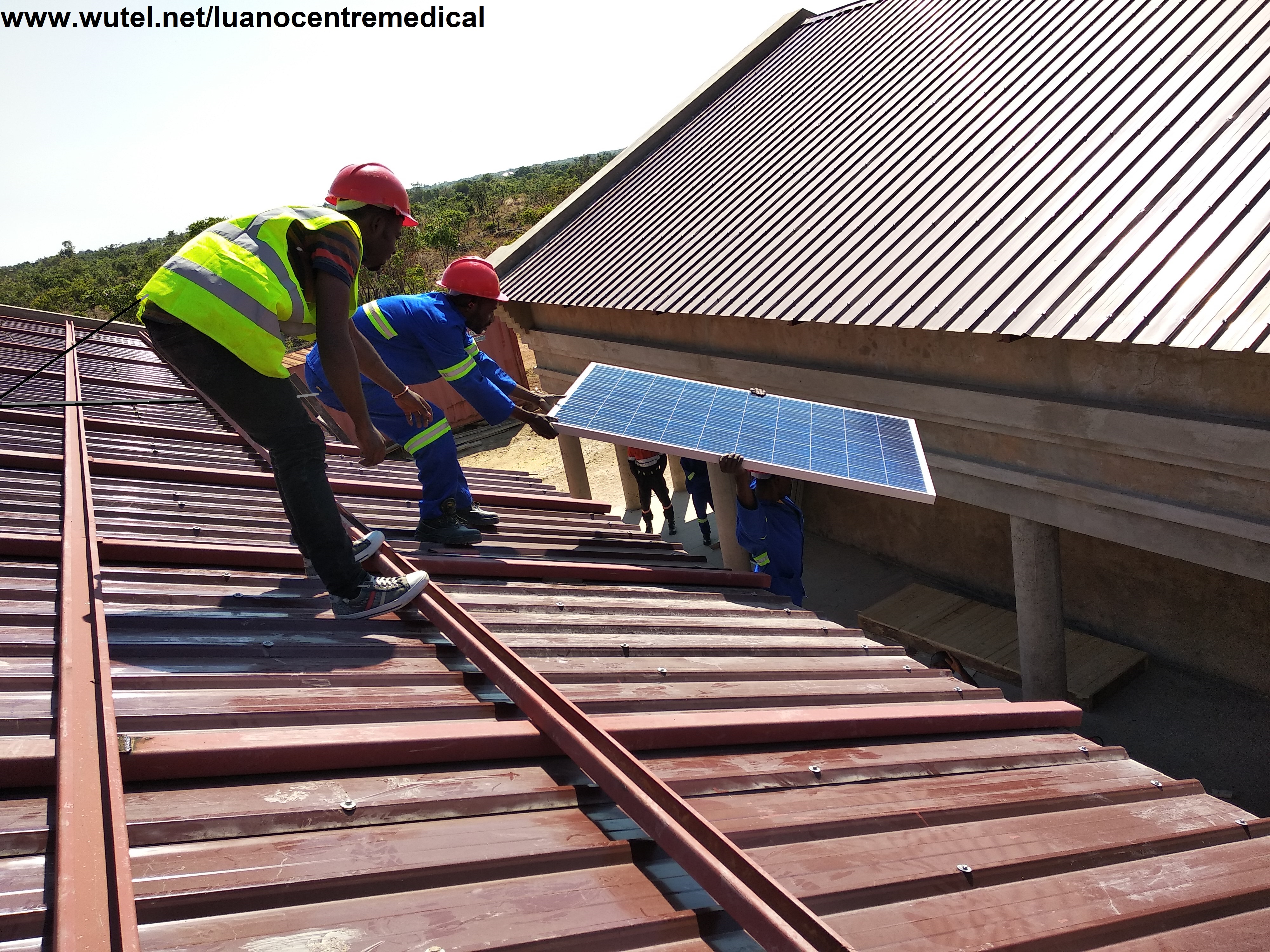

(l'arrivée sur le toit du premier panneau du système)

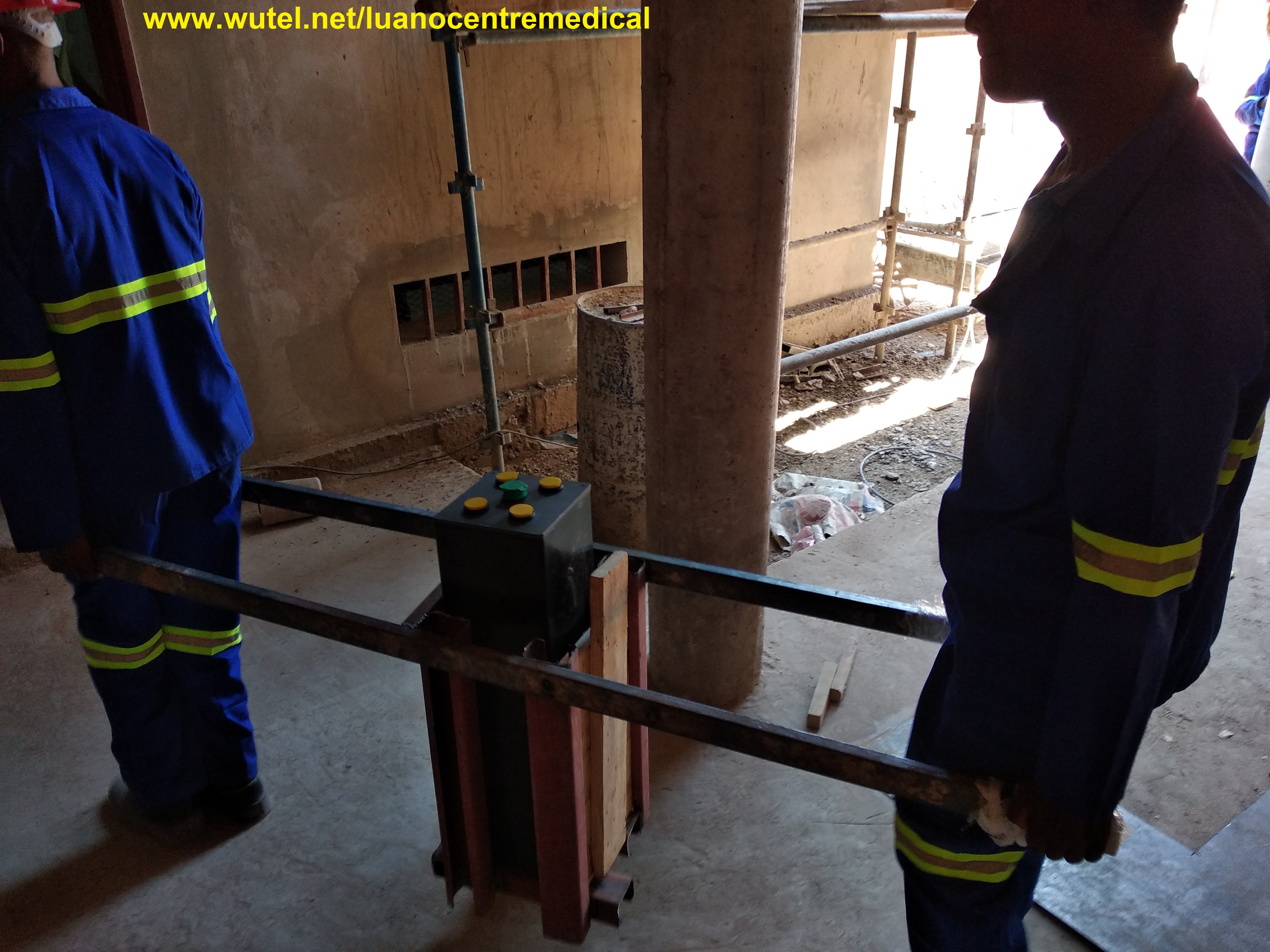

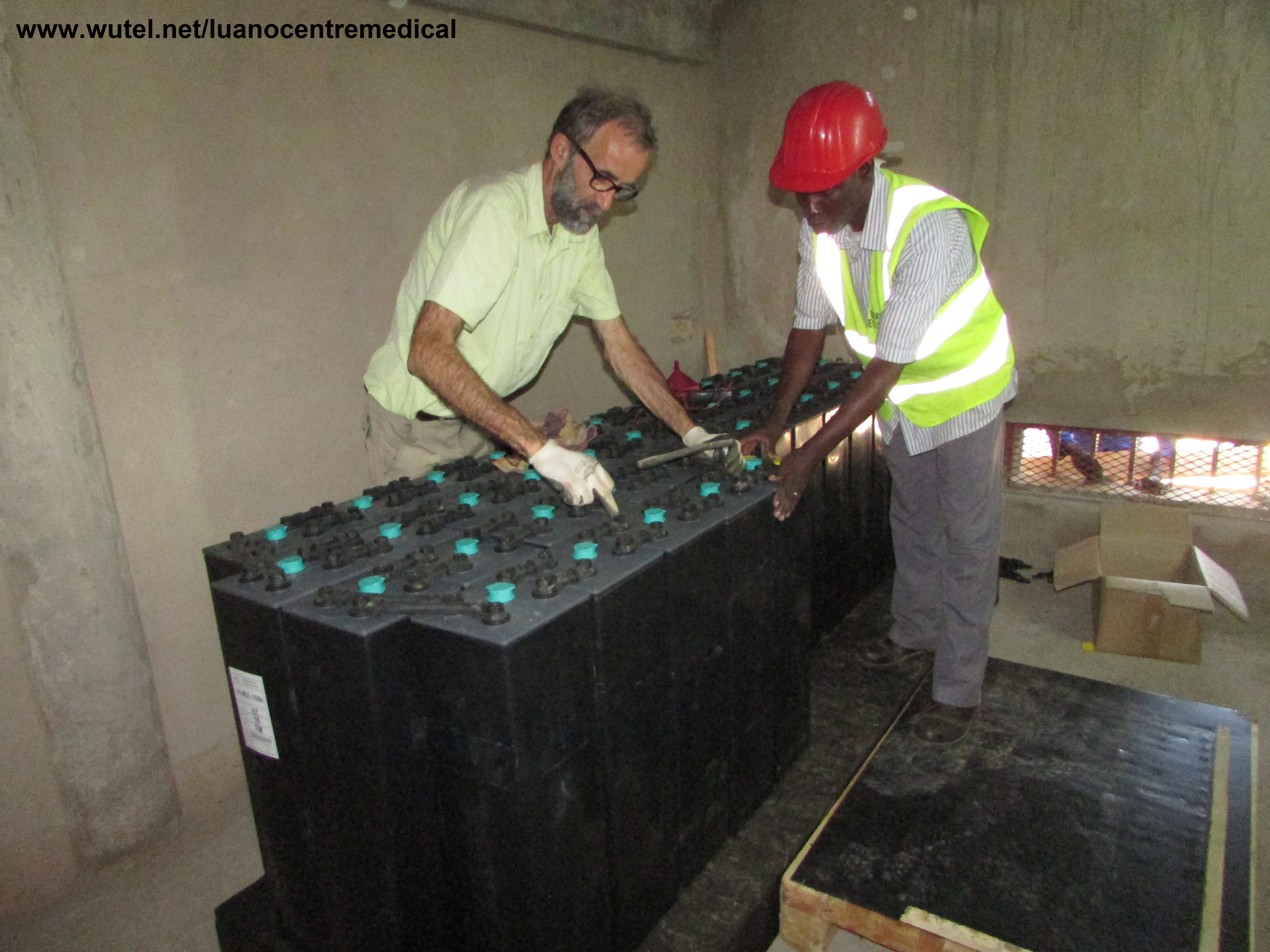

(transport et installation de batteries lourdes au plomb)

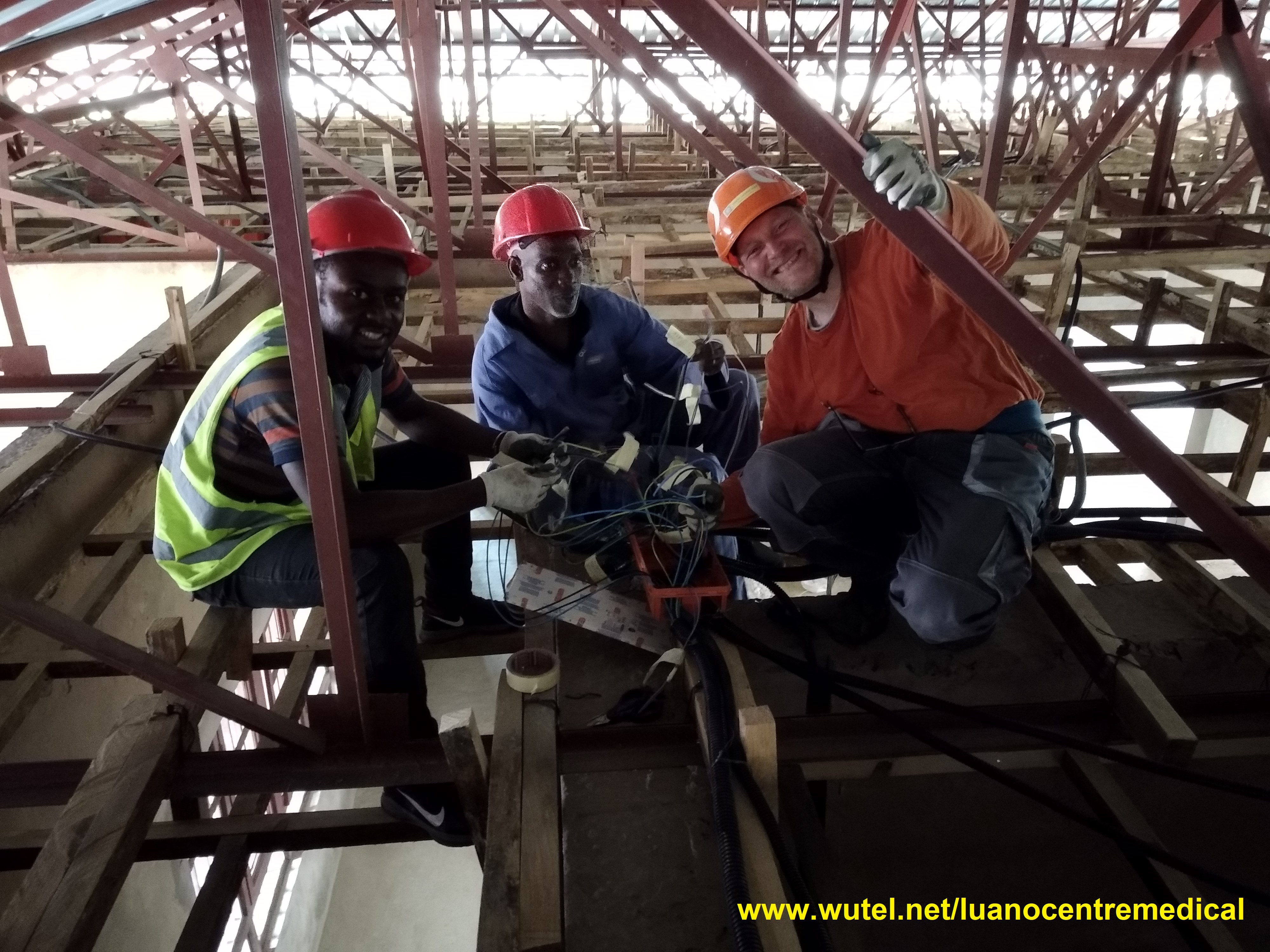

(pose et câblage des câbles électriques du système électrique interne)

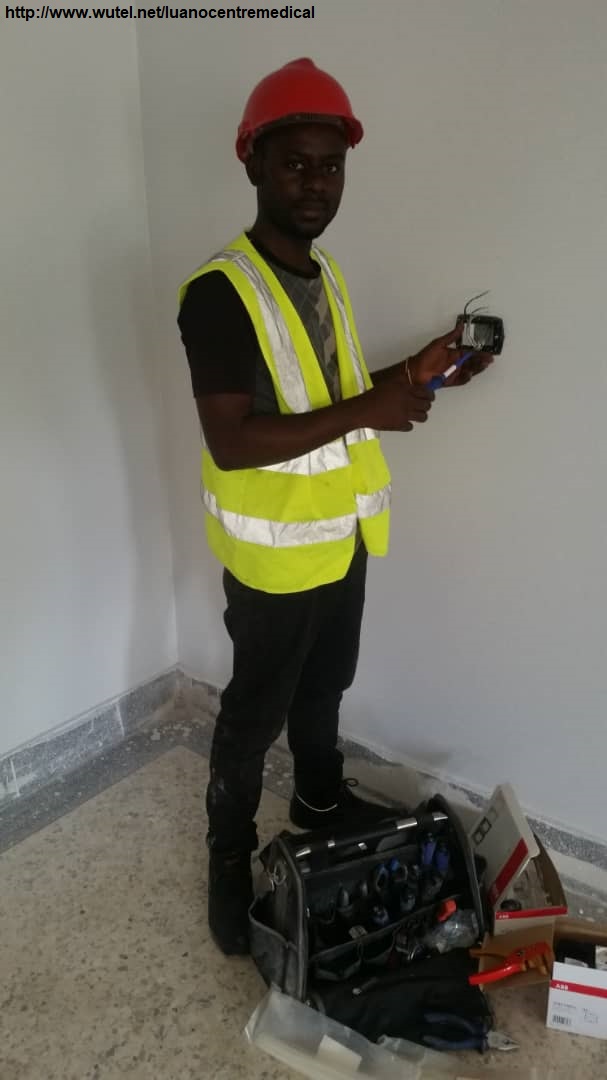

(l'équipe technique électrique)

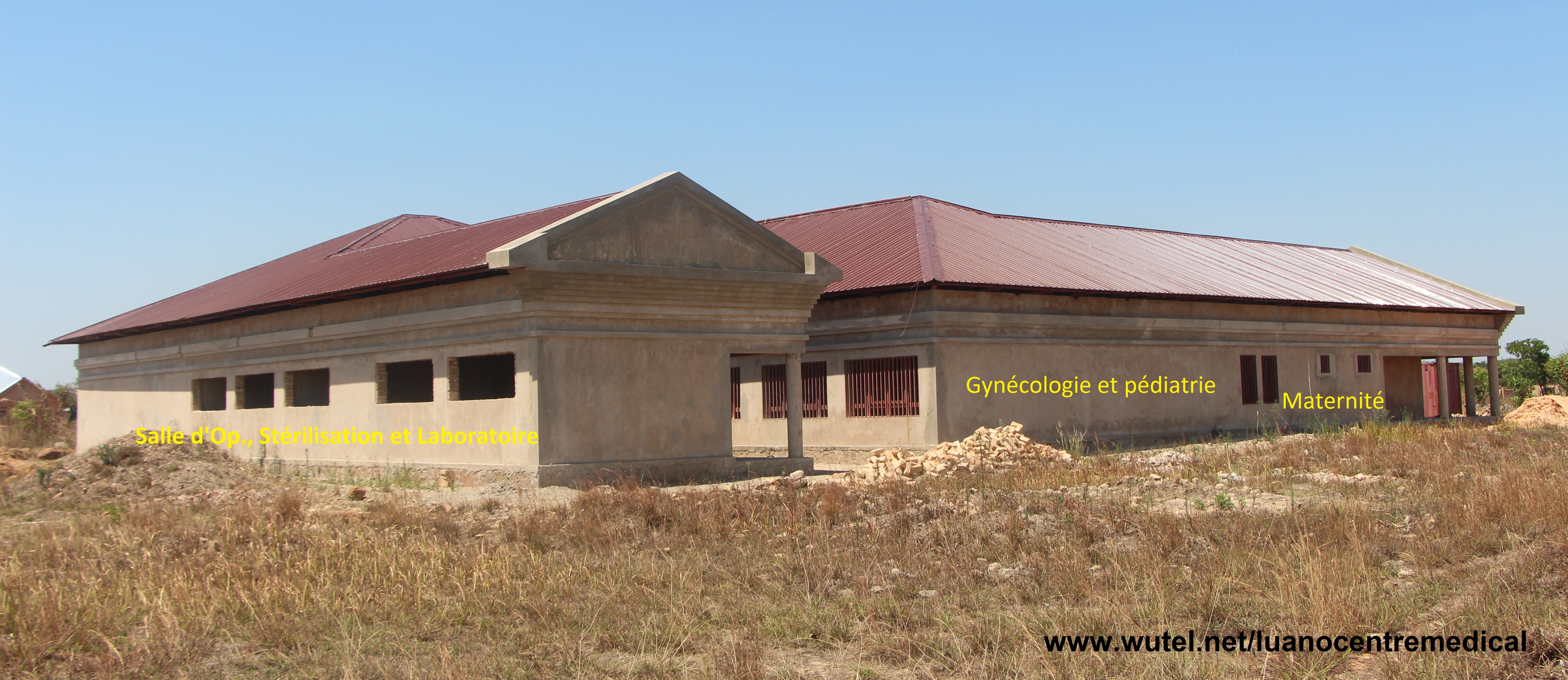

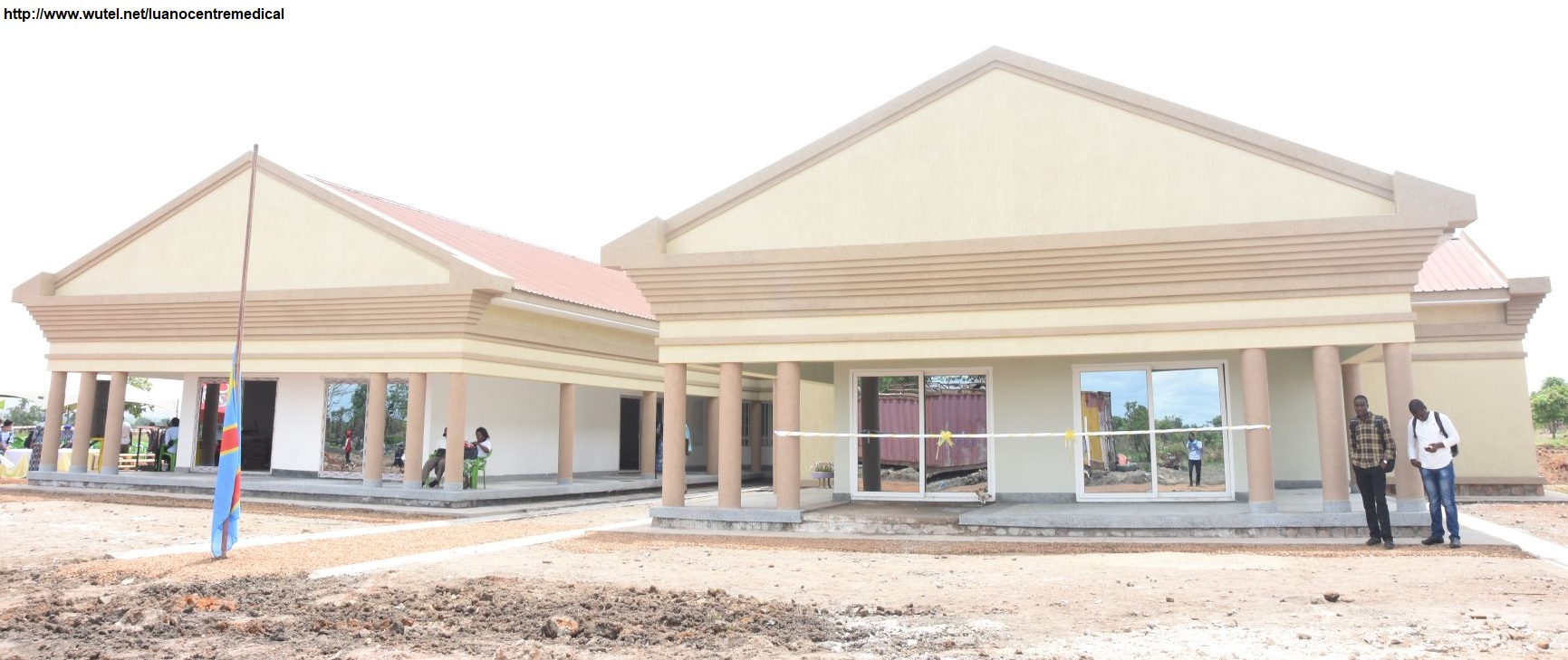

(vue sud du "Centre Médical")

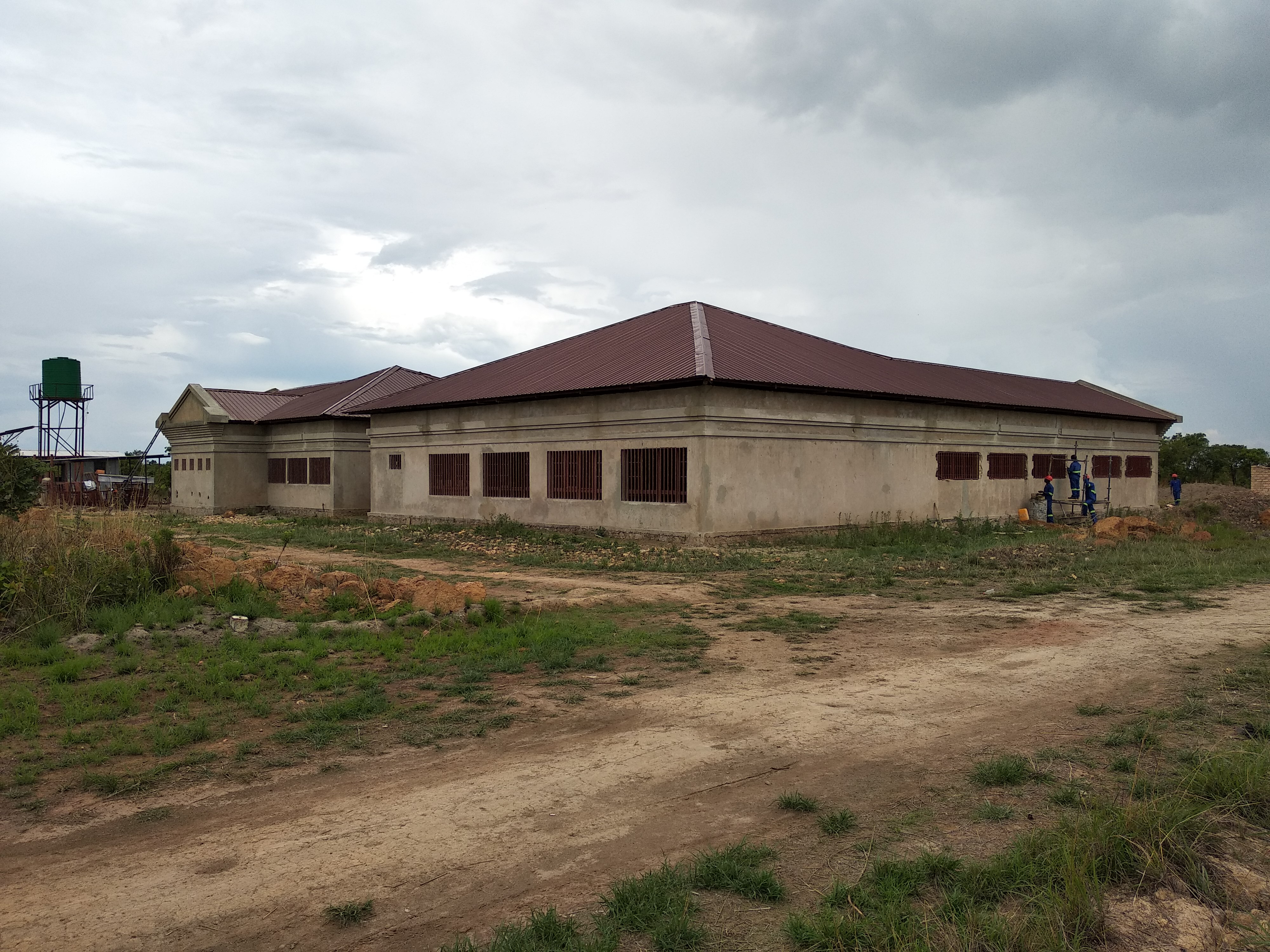

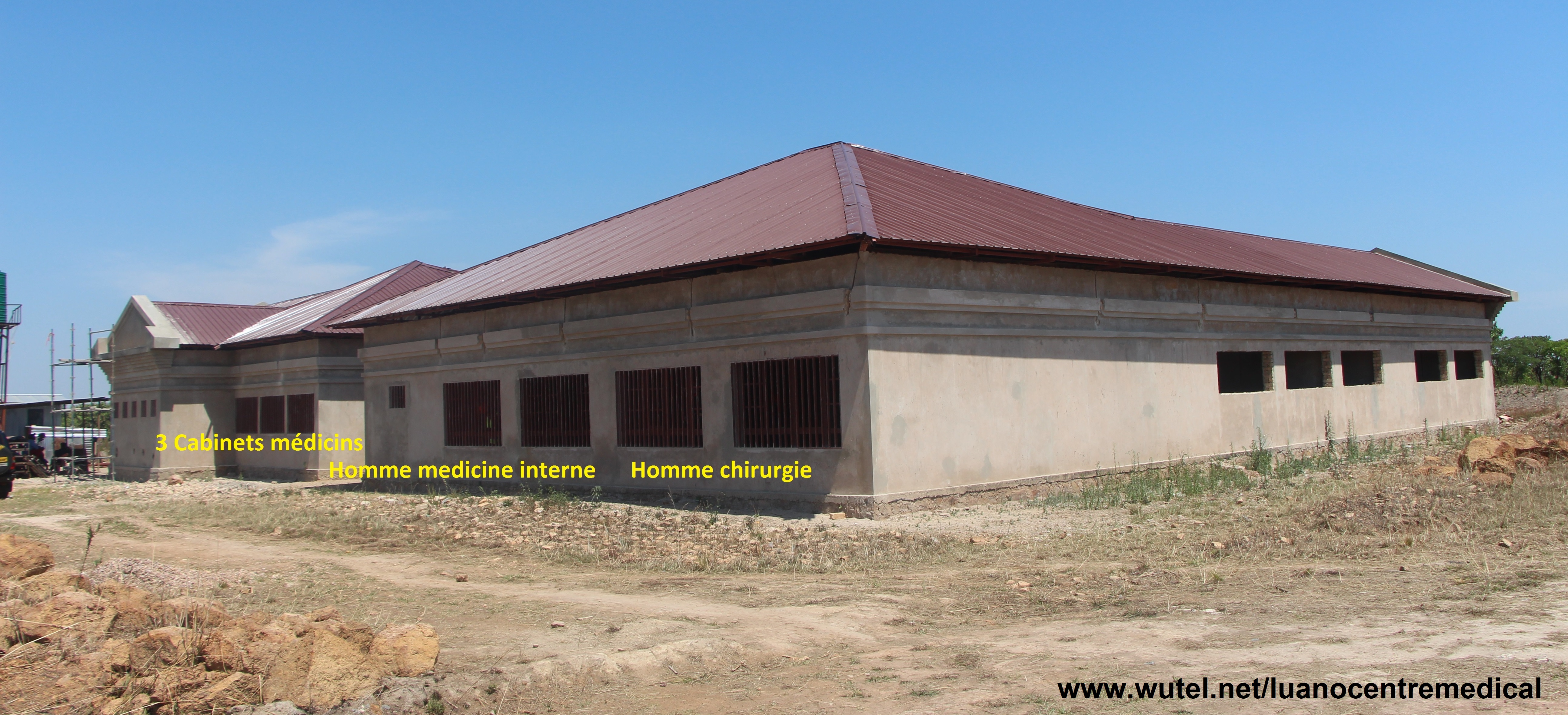

(vue nord)

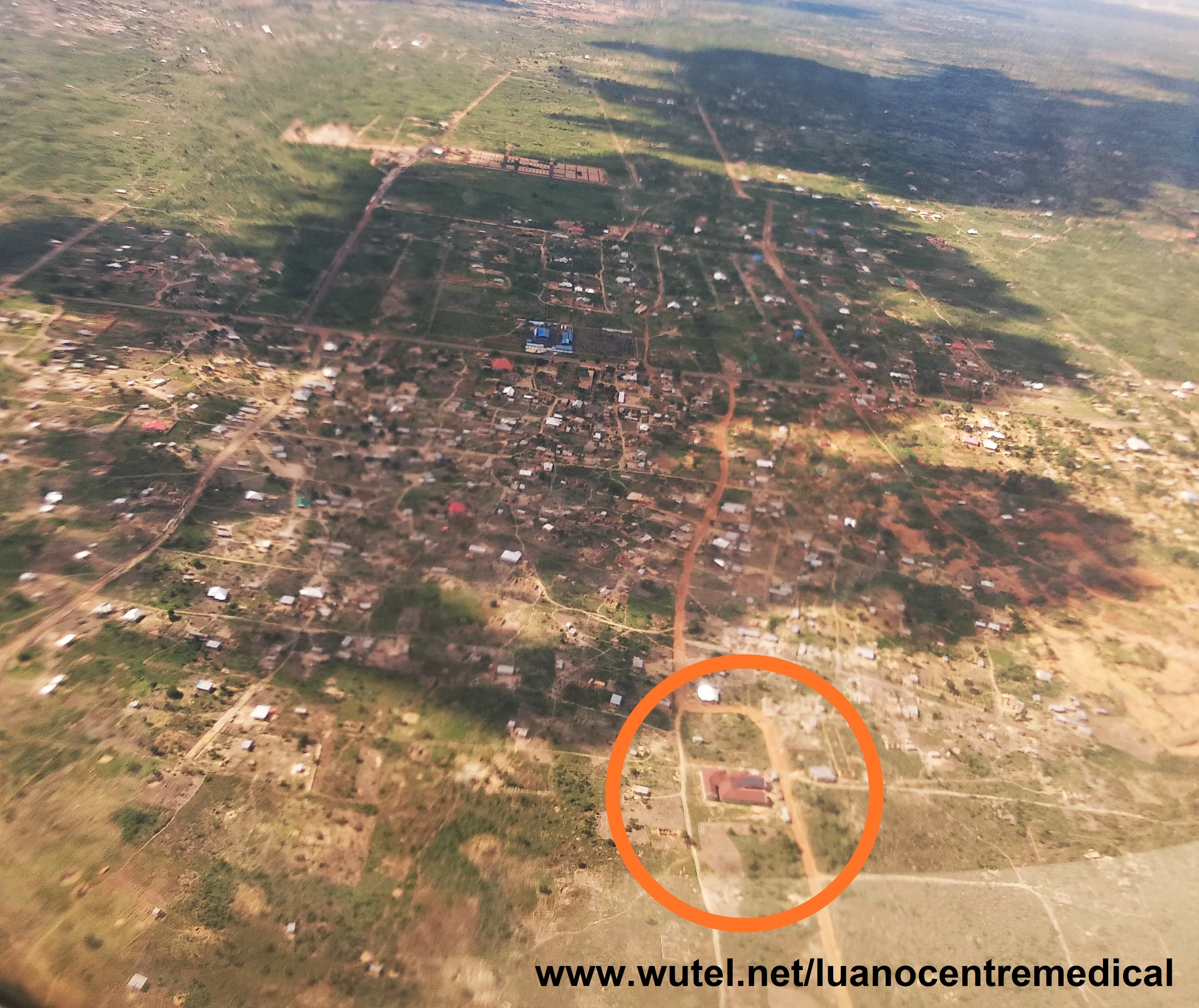

(vue aérienne)

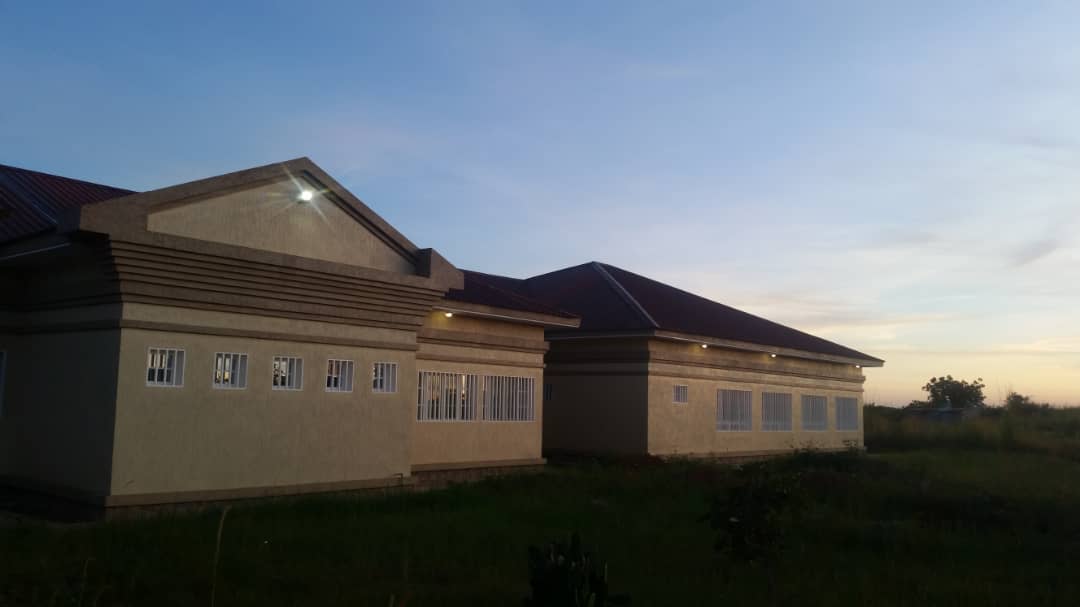

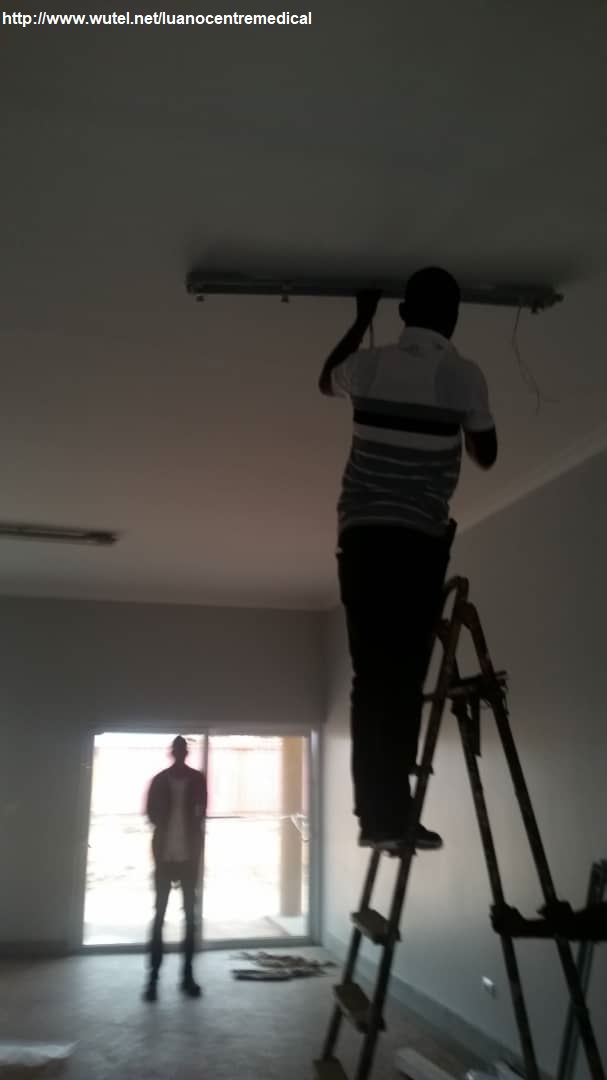

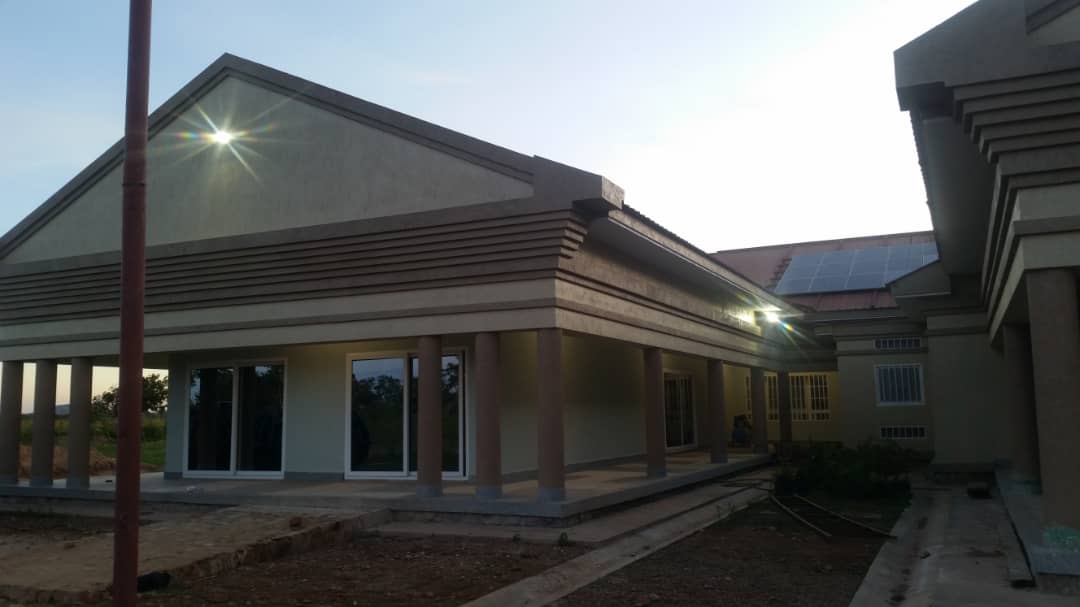

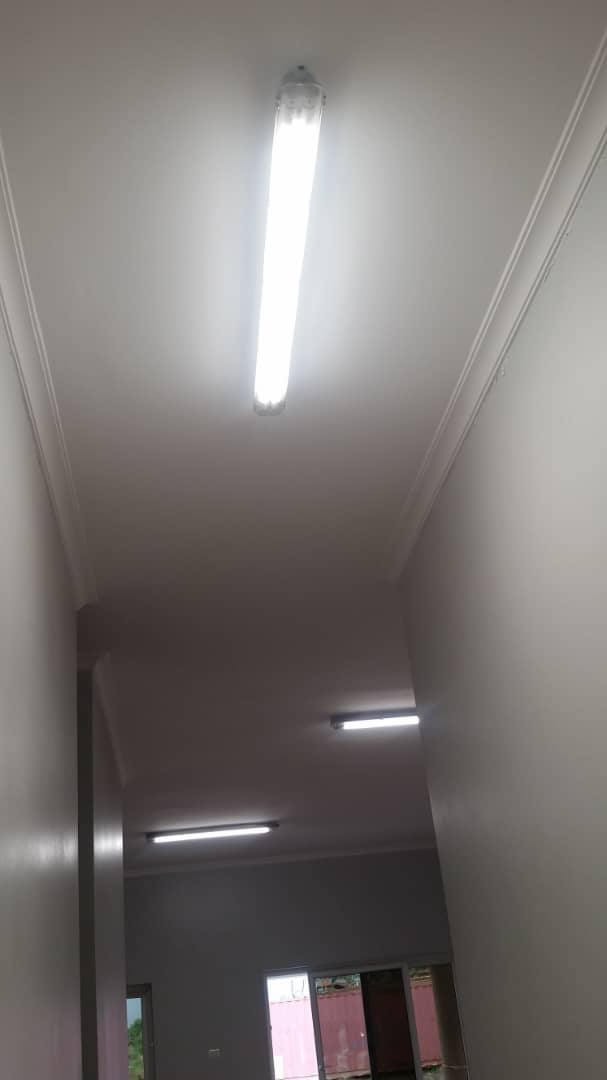

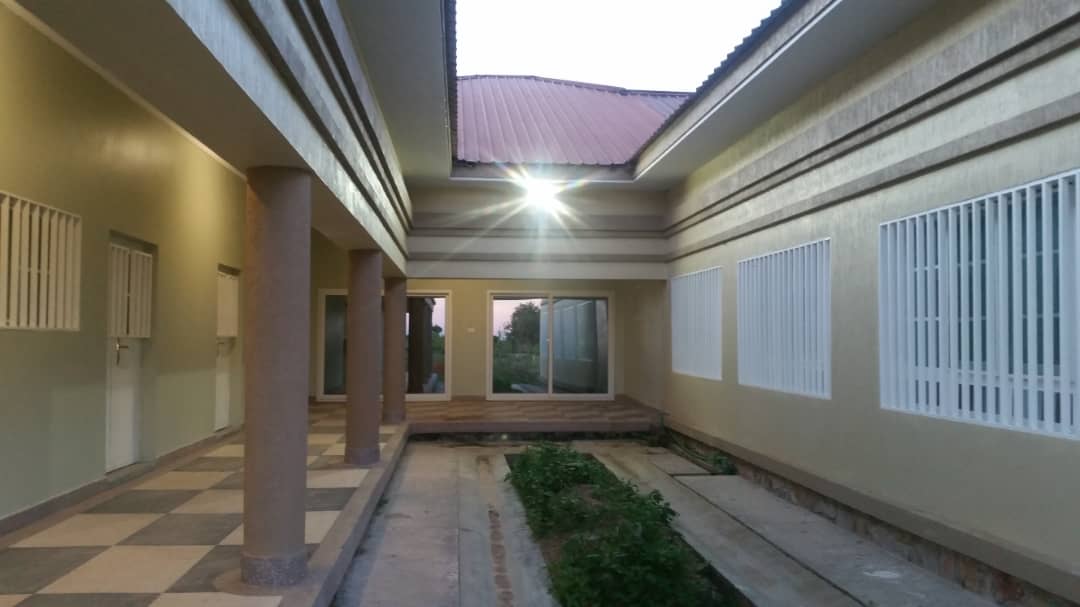

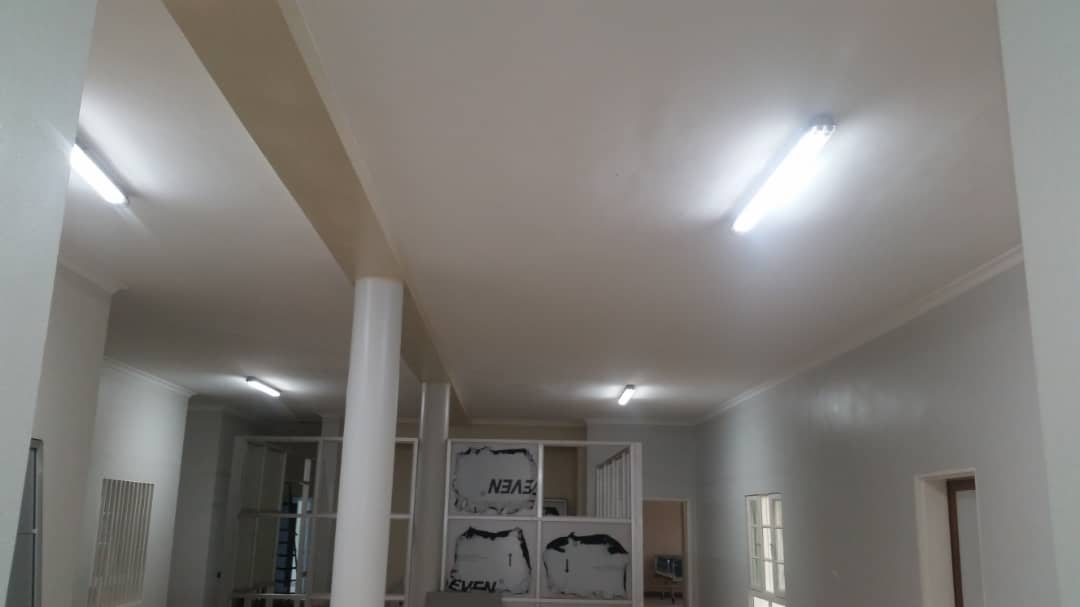

Dans les mois qui ont suivi l'installation du système photovoltaïque, les travaux d'achèvement internes et externes de la structure sanitaire ont également été poursuivis et, enfin, le système électrique et d'éclairage interne a également été achevé.













Grâce à l'arrivée du conteneur avec lits d'hôpital et à la mise en service d'équipements médicaux / sanitaires, l'hôpital a été inauguré pour devenir enfin 100% pleinement opérationnel.









(inauguration avec présence des autorités civiles et religieuses locales)



Ci-dessous, il y a le bouton à cliquer pour voir sur la chaîne "YouTube", les vidéos sur l'inauguration et sur la construction du toit et l'installation du système photovoltaïque de l'hôpital:









Ou, vous pouvez également regarder le vidéo directement en "streaming" au format .mp4 en cliquant sur le bouton suivant:









L'énergie solaire est vraiment une ressource énergétique d'un potentiel exceptionnel. Sûr, propre, efficace, facile à utiliser et disponible pour tout le monde. Cette installation est un autre exemple fantastique.

Dans les régions du monde (et il y en a malheureusement encore beaucoup) sans électricité ou avec des réseaux nationaux qui ne peuvent pas garantir la continuité de l'alimentation, les installations photovoltaïques autonomes sont très importantes pour permettre, comme par exemple dans ce cas, pouvoir retirer chaque jour du puits profond, de l’eau potable pour les besoins vitaux de la population et pouvoir rendre opérationnel le centre hospitalier de traitement médical de la population locale.

Avec l’énergie solaire photovoltaïque, il est également possible de construire de petites installations à usage domestique/familial, de garantir et de disposer d’un minimum d’électricité, d’éclairer, d’exploiter et de recharger de petits équipements électroniques, de téléphonie et appareils électriques, ainsi que pour le fonctionnement d'un réfrigérateur pour stocker des aliments et des médicaments.

L’électricité est maintenant une nécessité importante pour permettre une qualité de vie et un développement corrects et adéquats, tout en créant l’occasion (comme nous l’avons déjà vu) de pouvoir disposer de la précieuse eau propre et potable du sous-sol les gens, les animaux et les cultures.

Disposer de l'électricité non seulement pendant la journée, mais aussi lorsqu'il fait noir (grâce aux batteries rechargées par le soleil), vous permet d'allumer des lampes à LED pour l'éclairage, vous permet de lire, de vous renseigner et de mieux étudier. Cela permet de continuer le travail pour les petites activités artisanales familiales de subsistance. Il vous permet de garder un ventilateur pour refroidir les pièces et, surtout, de stocker de la nourriture, des boissons et des médicaments.

La ressource solaire est donc une possibilité importante qui vous permet de produire de l’électricité de manière indépendante et locale, afin de fournir une réponse concrète à la nécessité d’affirmer le droit de tous d’accéder gratuitement à de l’électricité provenant de sources renouvelables et propres, n'importe où dans le monde.
