CAMPER FOTOVOLTAICO

CON PANNELLO DA 100WATT

http://www.wutel.net/sole100



___________________________________________________

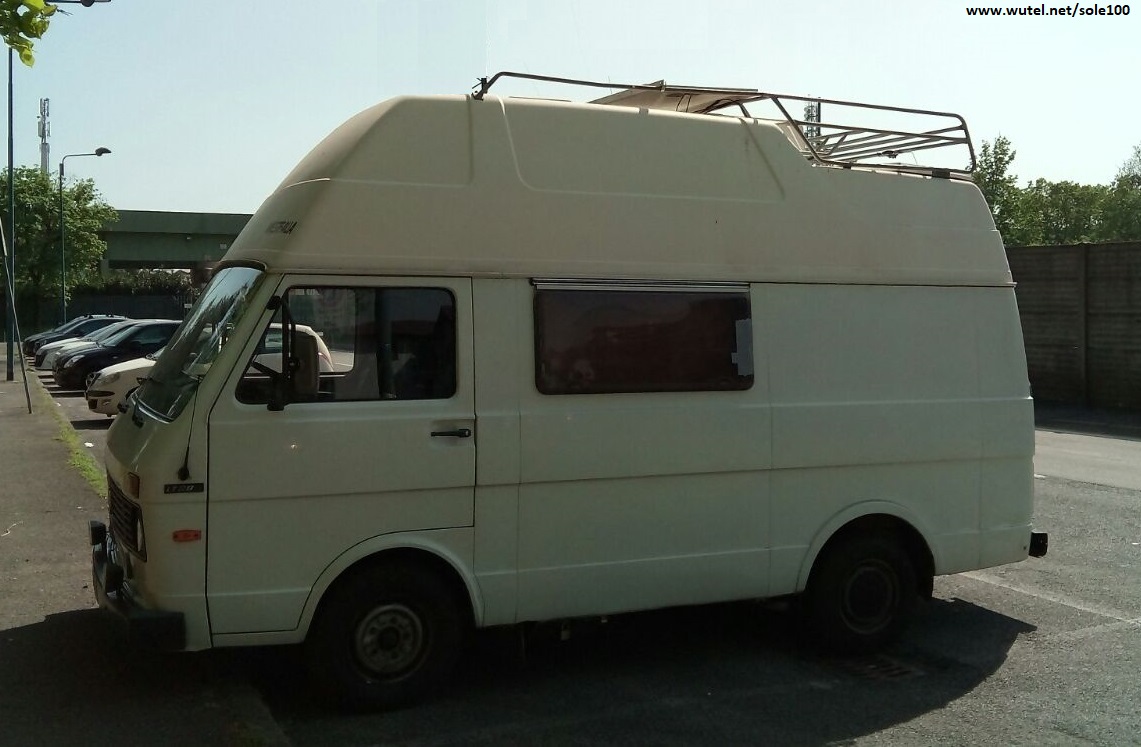

Dopo aver partecipato ad uno dei corsi organizzati da wutel.net sul "fotovoltaico alla portata di tutti", la nostra amica e simpatizzante Diana, ha installato a bordo del suo camper, un impianto fotovoltaico per poter ricaricare con il sole, ovunque si trovi, le due batterie di servizio.

camper

L'energia immagazzinata nelle batterie, verrà utilizzata durante le soste (previste principalmente fuori dalle aree attrezzate per camper), per disporre di energia elettrica per tutte le esigenze di alimentazione e ricarica di computer portatili, telefoni cellulari, smartphone, tablet, mp3, ebook, macchine fotografiche digitali, pompa per l'acqua, ecc., nonché per utilizzare lampadine LED per l'illuminazione notturna, oppure per far funzionare piccoli elettrodomestici, anche alimentati a 230Volt, grazie all'inverter portatile.



La particolarità di questo impianto fotovoltaico, è che i terminali di collegamento elettrico del pannello, sono realizzati con specifici connettori a tenuta stagna (connettori "Multicontact" tipo MC4), in modo che il pannello possa essere eventualmente staccato con facilità dal tetto e spostato al sole (tramite un'apposita prolunga), quando ad esempio il camper si trova parcheggiato all'ombra o sotto una tettoia.

Questa soluzione smontabile e spostabile del pannello, permette così all'impianto fotovoltaico di poter continuare a funzionare indipendentemente dalle condizioni di parcheggio del camper, soprattutto nel periodo estivo dove si cerca di posizionare il veicolo il più possibile con il tetto all'ombra.

_________________________________________________________________________________

   I componenti utilizzati per la realizzazione di questo impianto fotovoltaico sono i seguenti:

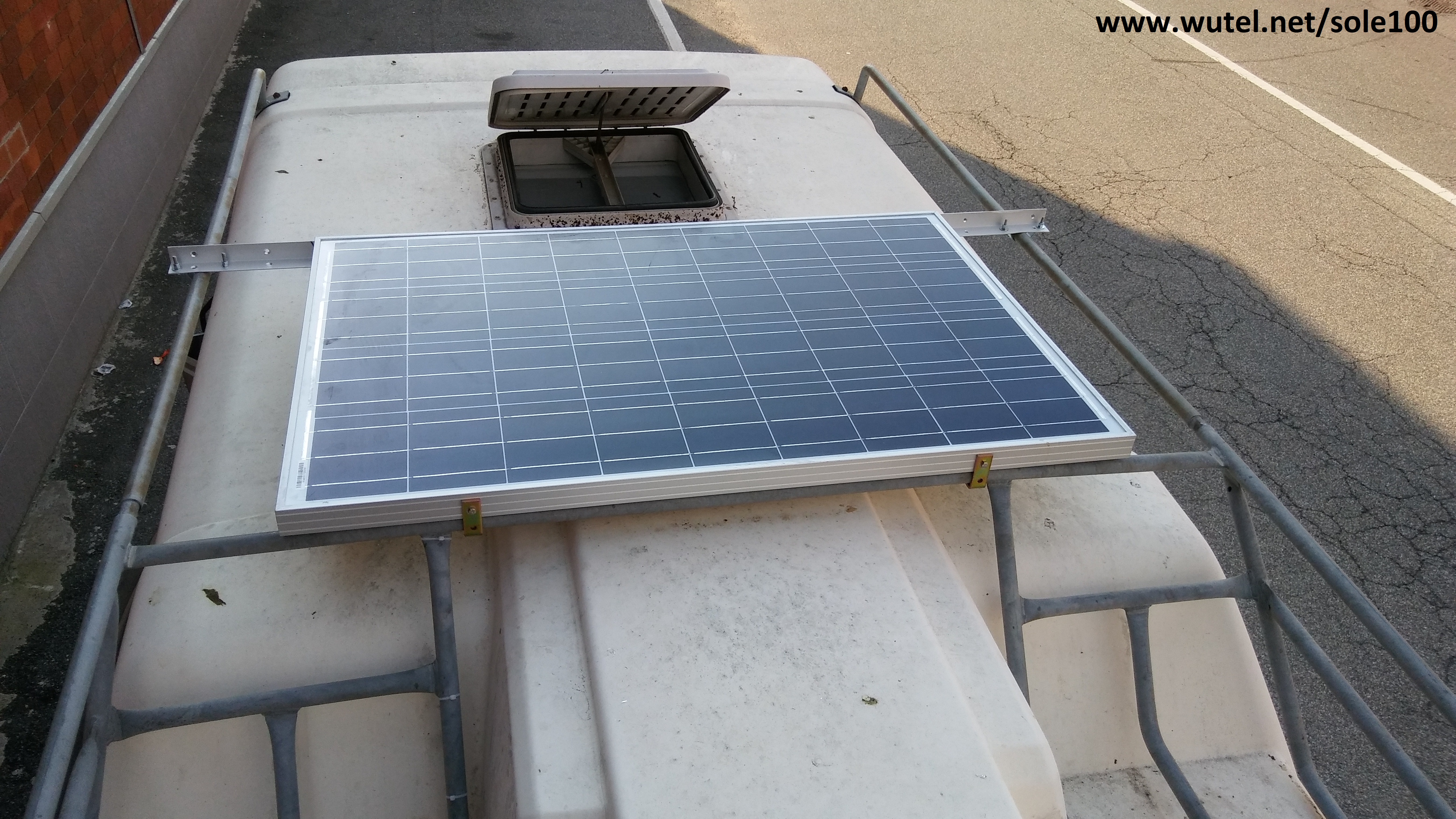

  • Pannello fotovoltaico da 100Watt:

pannello 100W

I cavi di collegamento dal pannello fotovoltaico al regolatore di carica, sono stati realizzati con del cavo unipolare, giuntato tramite appositi connettori a tenuta stagna, tipo "multicontact".

MC4



Per il passaggio cavi dal tetto del camper all'interno del veicolo, sono invece stati utilizzati dei passacavo "PG9" (a tenuta stagna) per impianti elettrici.

PG9

__________________________________________________________________________

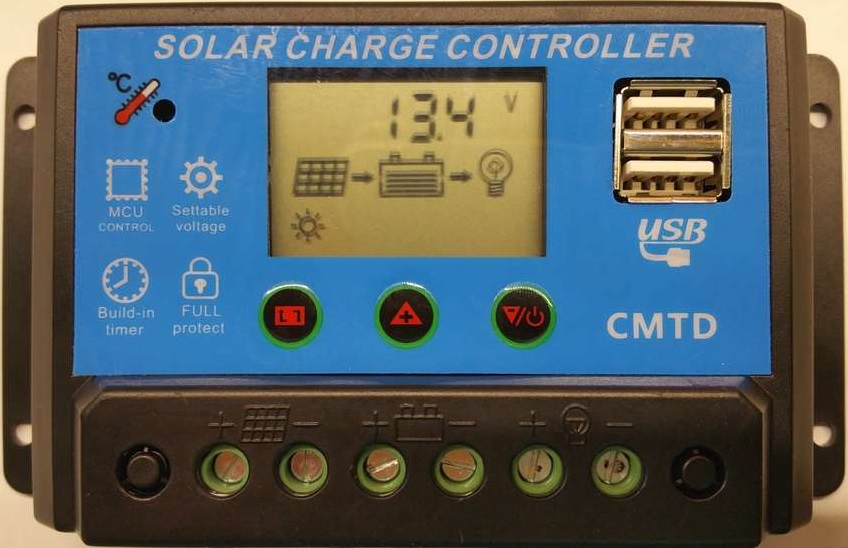

  • Regolatore di carica (tipo "PWM") di portata 20A:



CMTD-A

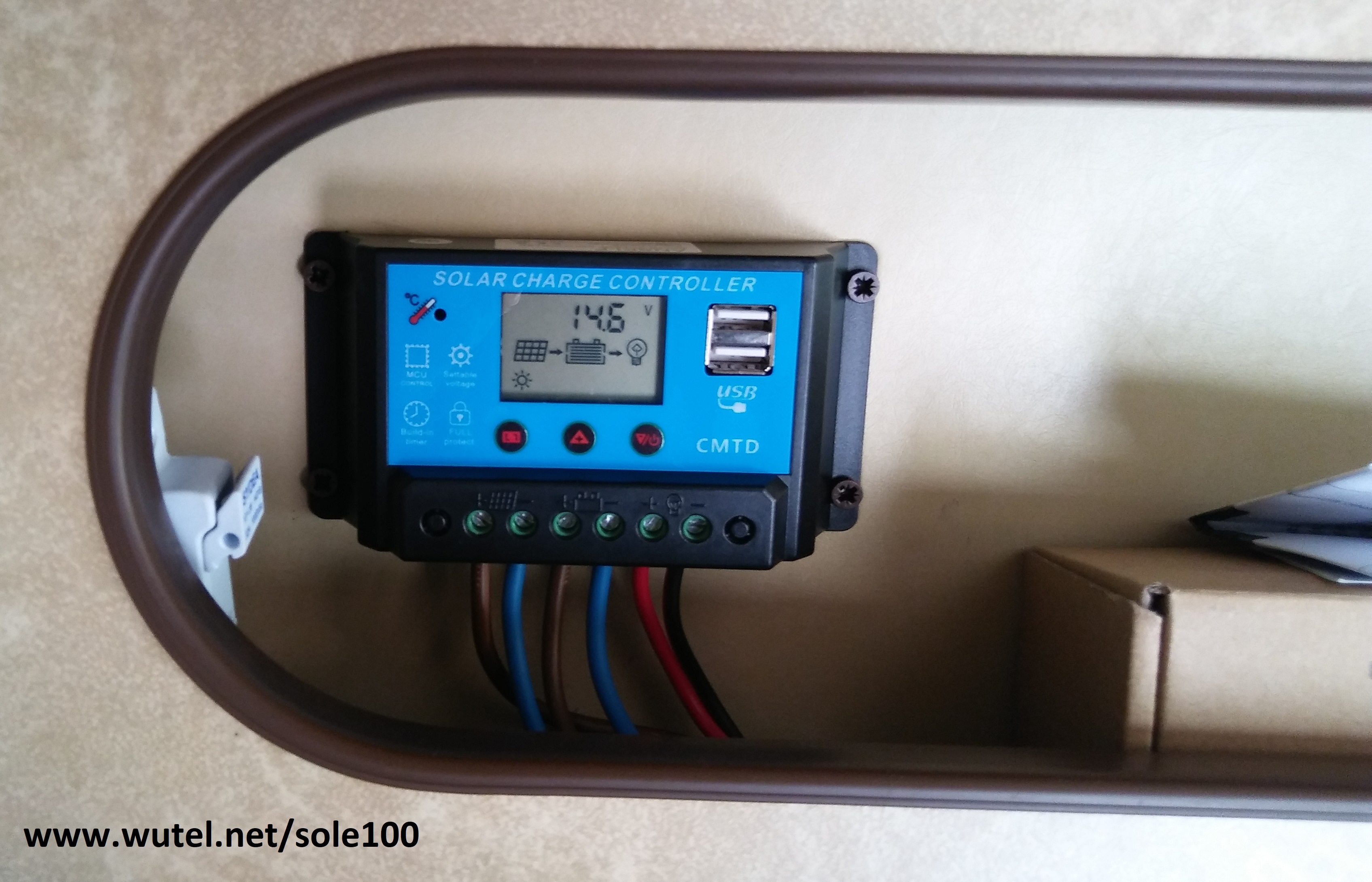

Il regolatore di carica è stato posizionato in uno dei mobiletti interni del camper, in posizione protetta, insieme all'interruttore di sezionamento del pannello fotovoltaico.

Per scaricare il manuale di istruzioni del regolatore di carica "PWM" utilizzato in questo impianto, clicca --> qui



In alternativa all'utilizzo dei regolatori di carica "PWM", è anche possibile installare negli impianti fotovoltaici i regolatori di carica con tecnologia "MPPT".

Per saperne di più, clicca --> qui



   Il regolatore di carica consente di caricare correttamente le batterie a 12Volt. Questo particolare modello di regolatore di carica "PWM", grazie alle funzioni di programmazione attivabili con i tasti presenti sotto al display, permette sia di poter visualizzare i principali parametri elettrici dell'impianto, nonché di attivare/disattivare le utenze elettriche collegate ai morsetti di uscita, sia manualmente che automaticamente in base allo stato di carica delle batterie.

CMTDA





     All'uscita del regolatore di carica (morsetti con il simbolo della lampadina), è stata collegata una serie di prese (due del tipo "accendino" a 12Volt e due del tipo USB a 5Volt).

prese 12V e USB

___________________________________________________________

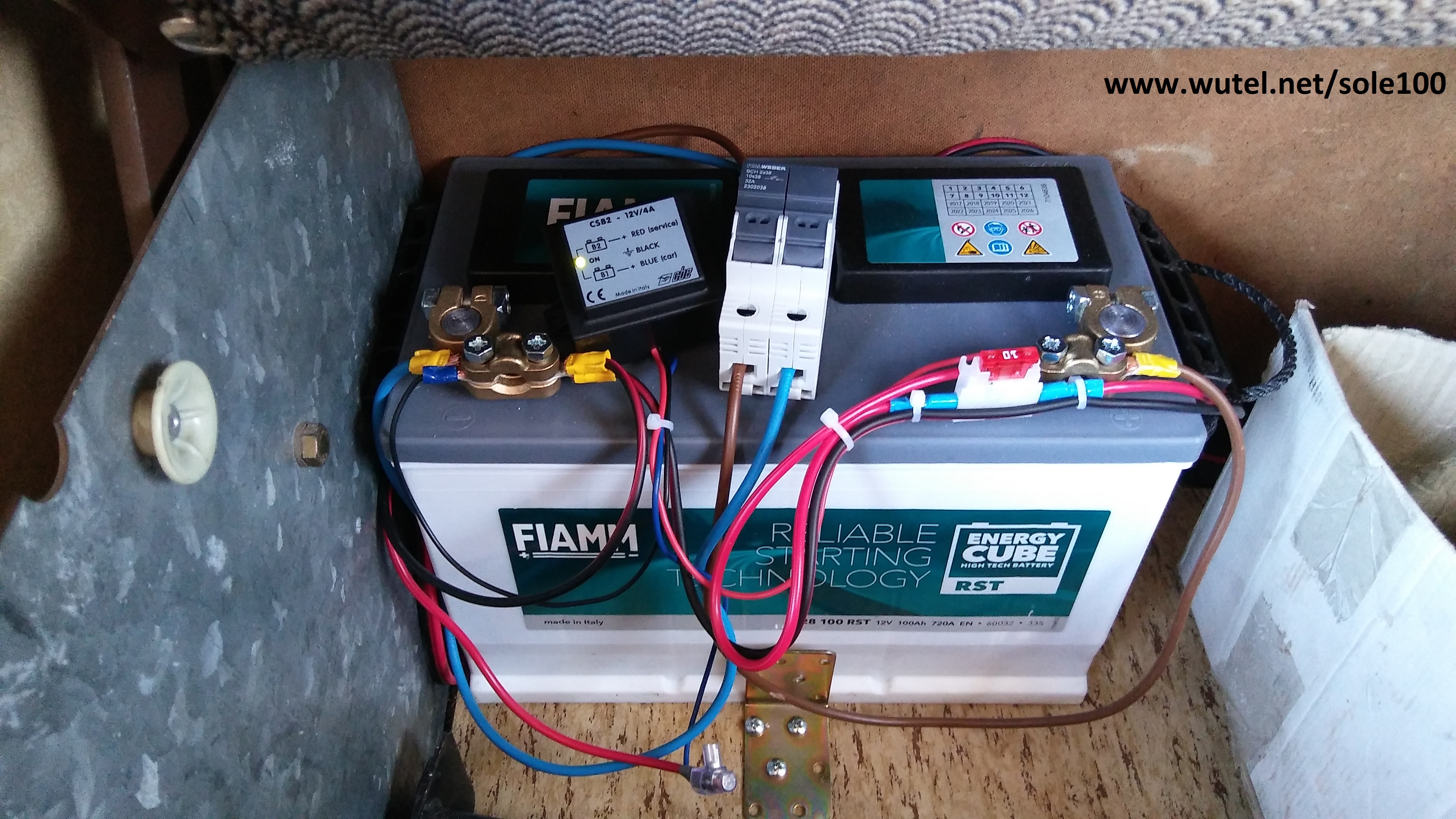

  •    La nuova batteria di servizio al piombo (12Volt), di capacità 100Ah, in aggiunta a quella in dotazione al camper da 75Ah, è stata posizionata nel vano sotto il divanetto/letto del camper:

batteria 100Ah

      Le batterie di servizio utilizzate in questa realizzazione fotovoltaica, sono del tipo "ad acido libero" (12Volt). Essendo di capacità differente tra loro, non sono state collegate in parallelo diretto tra loro, ma tramite un apposito apparecchio denominato "parallelatore".

parallelatore                                                                                                                   ____________________________________________________________________

     Per poter produrre la massima energia possibile, occorre che il pannello sia posizionato (quando possibile) completamente al sole.

sole sui pannelli

Inoltre, è anche indispensabile che il pannello sia (sempre quando possibile) senza ombre dovute ad alberi, fili, edifici, ostacoli, escrementi di volatili o sporcizia / foglie.



SI   pannello senza ombre



 NO! pannello con ombra



Tutti i pannelli fotovoltaici (mono/policristallini), per poter funzionare bene e produrre sufficiente energia, hanno infatti bisogno di essere esposti al sole diretto (senza ombre) su tutta la loro superficie e non soltanto parzialmente o alla semplice luce ambientale, anche se diurna.



   ____________________________________________________________

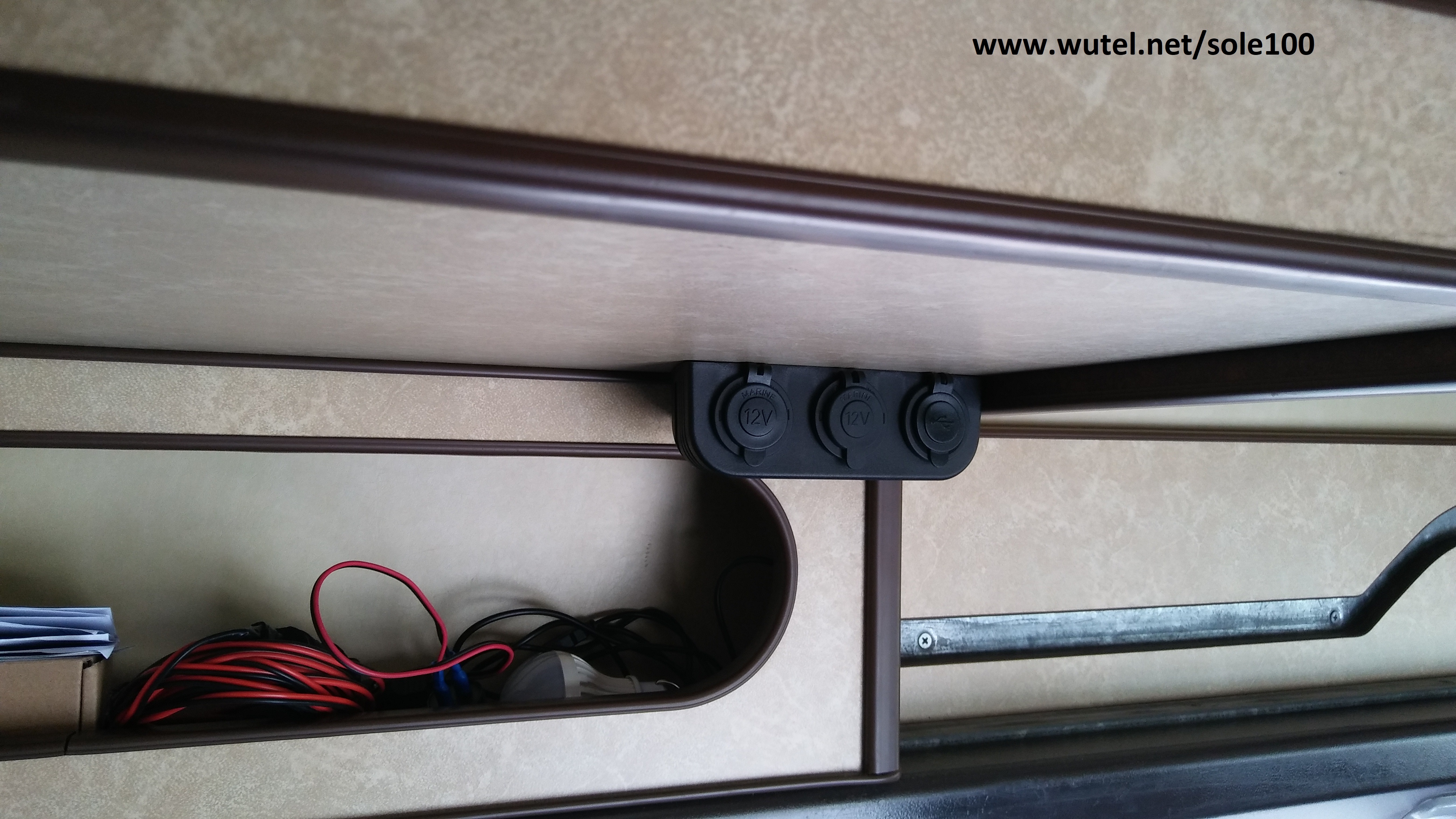

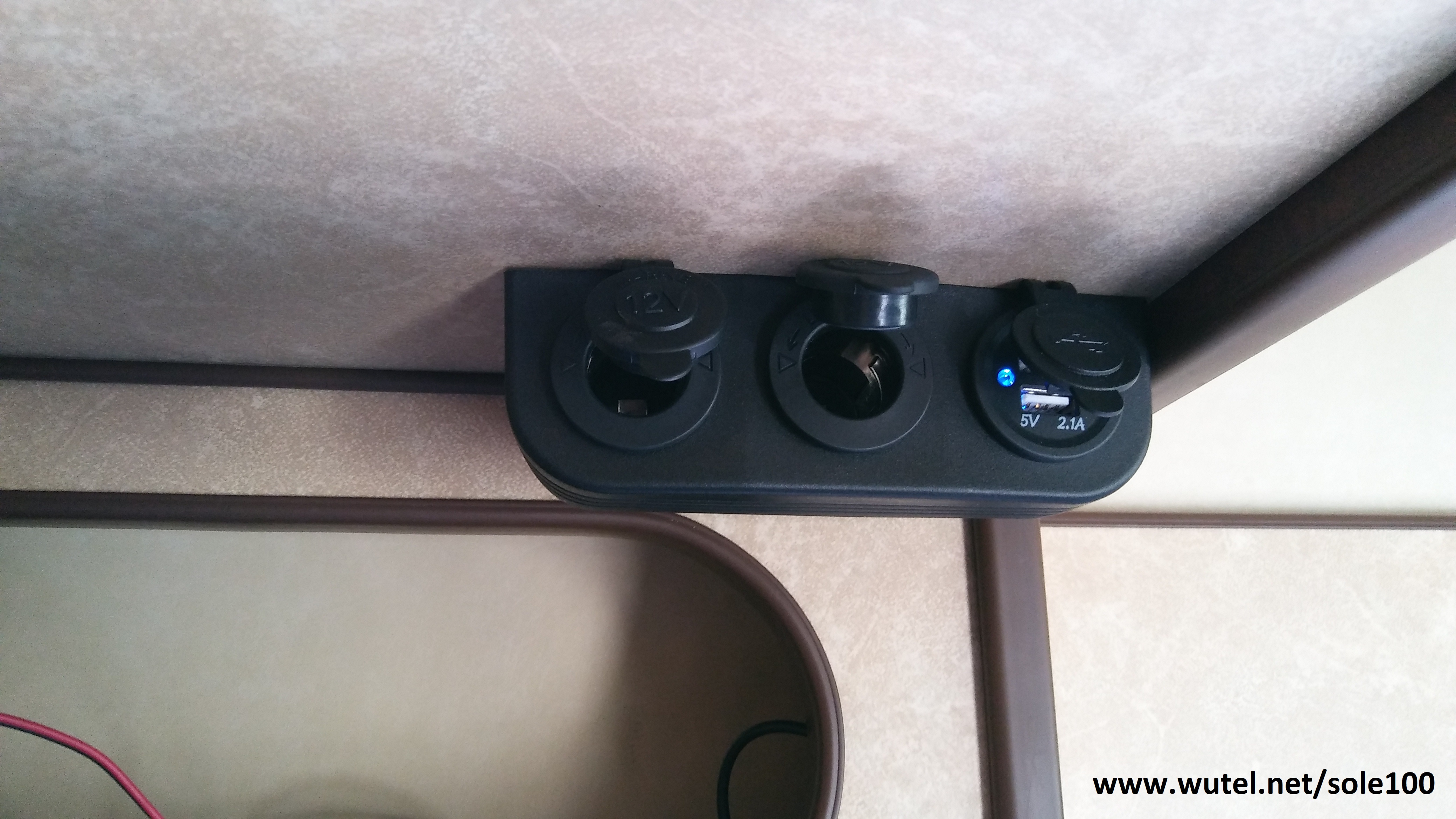

Come accennato precedentemente, all'uscita del regolatore di carica (morsetti con il simbolo della lampadina), sono state collegate due prese di tipo "accendino" ed una con due prese USB,

prese 12V e USB

in modo da poter disporre (anche contemporaneamente), sia di prese elettriche a 12Volt, che a 5Volt USB, così da poter ricaricare ed alimentare tutti quei dispositivi elettronici e di telefonia, che utilizzano lo standard USB a 5Volt.

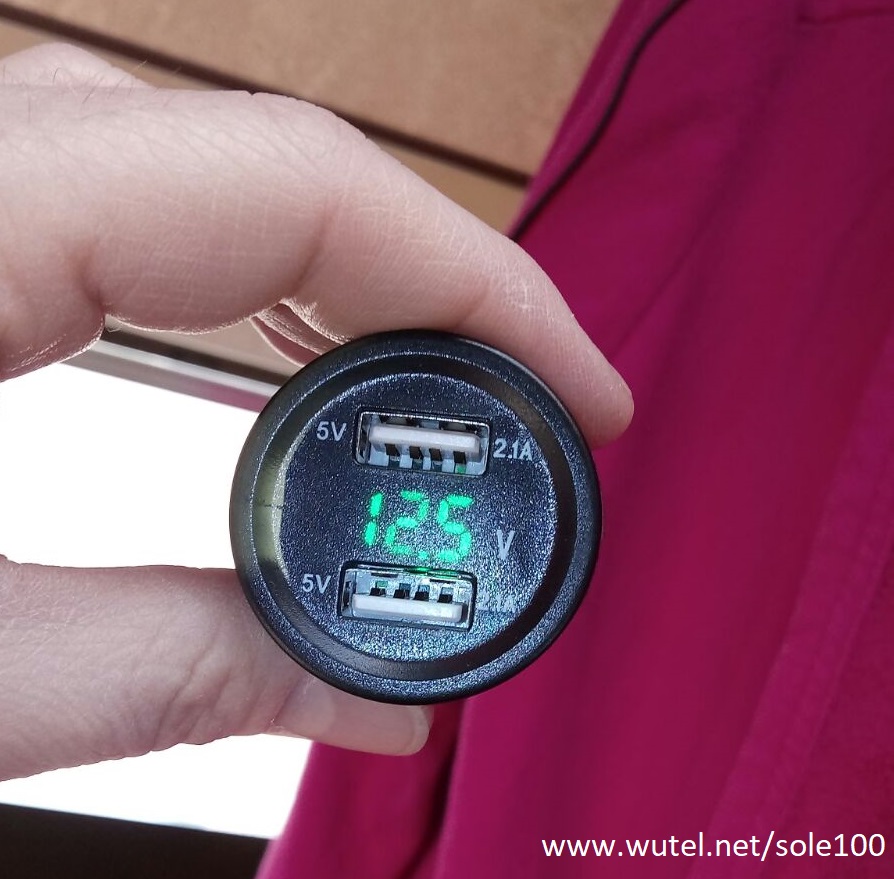

E' anche stata realizzata una prolunga dotata di due prese USB con voltmetro incorporato, per poter ricaricare cellulari, tablet e smartphone e per poter collegare le lampadine USB quando si utilizza la veranda esterna al camper.

 prese usb con voltmetro

___________________________________________________________



Per poter ottenere la massima autonomia serale/notturna della batteria, è sempre consigliato utilizzare per l'illuminazione interna del camper, lampade LED ad alta resa luminosa e bassissimo consumo. Oggi in commercio esistono anche delle lampadine LED a 5Volt con attacco USB, in grado di fornire un'ottima resa luminosa ed un consumo veramente basso.



lampadina LED USB





Oppure, è anche sempre possibile autocostruirsi le proprie lampade LED a 12Volt (o a 5Volt), utilizzando ad esempio le idee presenti ai seguenti link:

http://www.wutel.net/ecolamp

http://www.wutel.net/ledlamp

http://www.wutel.net/ledtube

http://www.wutel.net/schede



____________________________________________________________

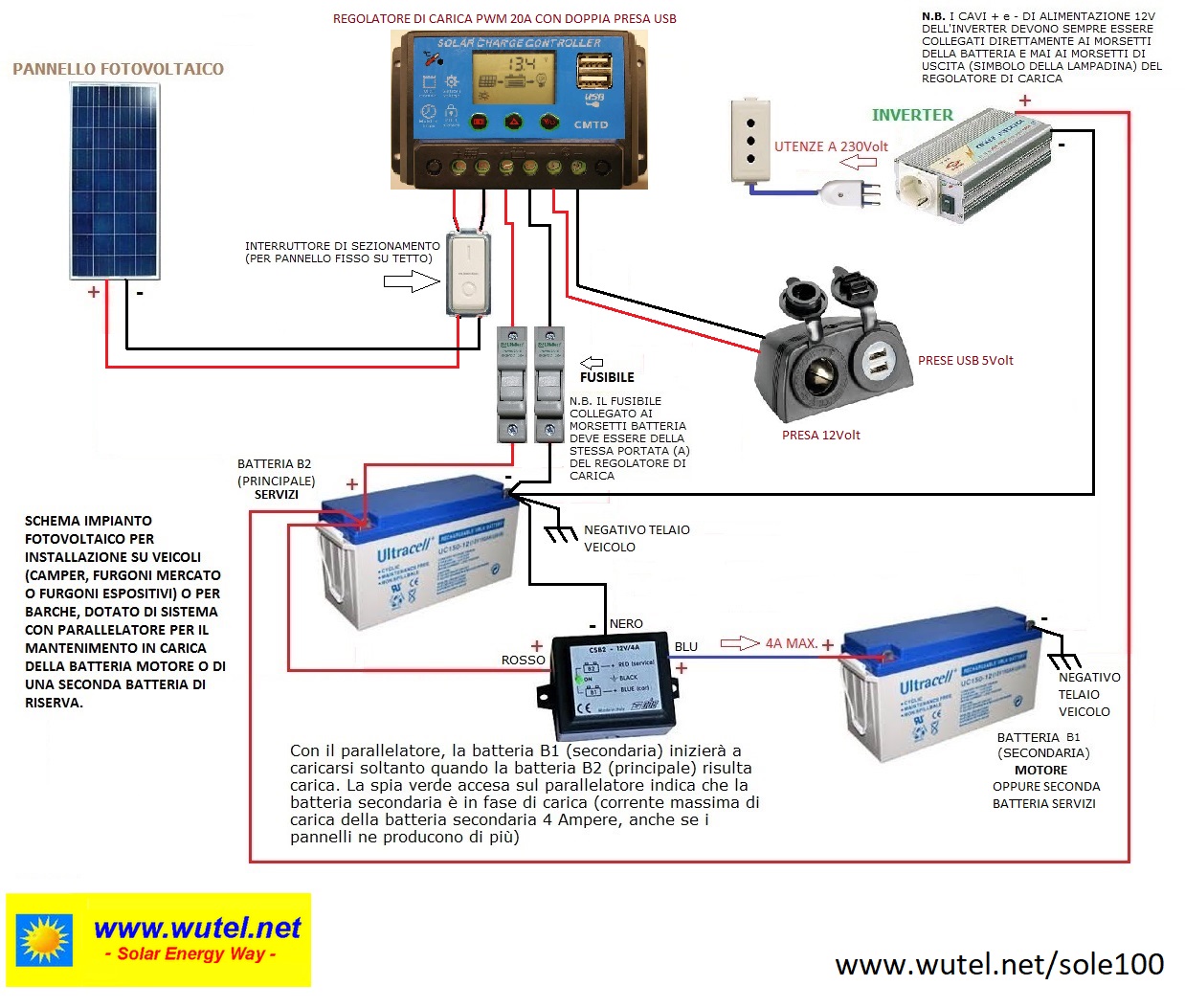

L'impianto fotovoltaico descritto in questa pagina, è stato realizzato come da seguente schema:

 schema www.wutel.net_sole100

(clicca sullo schema per ingrandirlo)



Tutti i collegamenti elettrici, sono stati realizzati utilizzando del cavo elettrico (unipolare) di sezione 6mmq, di colore marrone o rosso per il positivo (+) e azzurro o nero per il negativo (-)





___________________________________________________________________________________



Altri esempi di sistemi fotovoltaici portatili e fissi per la produzione di energia elettrica, si trovano invece al seguente link:

http://www.wutel.net/fotovoltaico



_____________________________________________________________________________________

     Tutti i sistemi fotovoltaici vi forniranno energia elettrica gratuita e pulita per moltissimi anni (il funzionamento dei pannelli fotovoltaici è infatti normalmente garantito per oltre 20 anni). L'acquisto dei vari componenti può inoltre essere modulare. Potete infatti reperire poco per volta ciò che occorre in base alle risorse economiche disponibili al momento ed ultimare/ampliare nel tempo l'intero dispositivo ad energia solare.

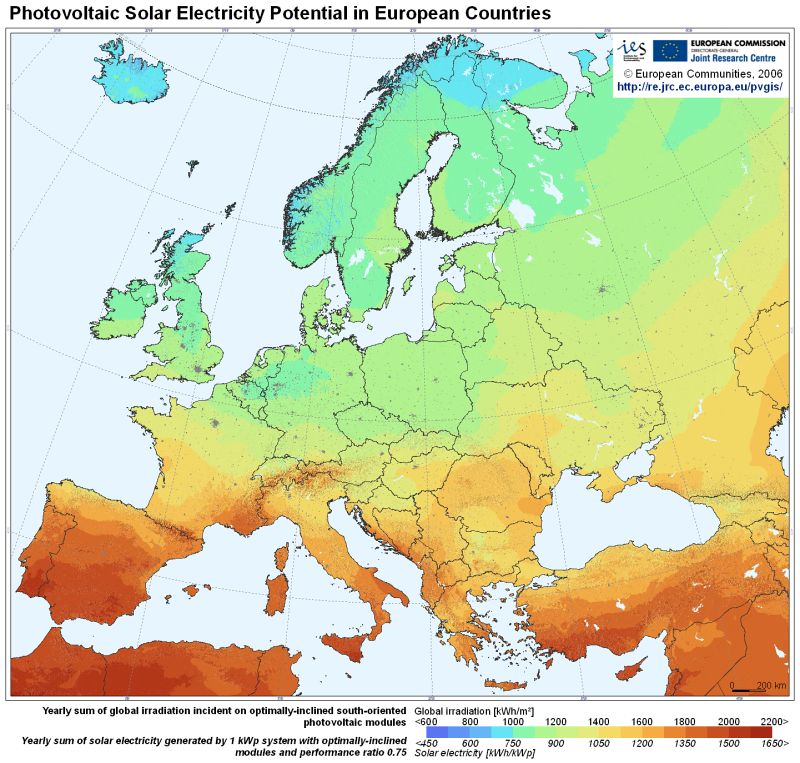

     La potenzialità del sole è enorme! Per avere un'idea della risorsa solare in Europa e nel mondo, clicca sui tasti qui sotto:



 MAPPA SOLARE EUROPEA



PVGIS   (JRC)





......
