IMPIANTO AUTONOMO AD ENERGIA SOLARE FOTOVOLTAICA (CON 10 PANNELLI DA 5 WATT DI POTENZA), INSTALLATO SUL PARAPETTO DI UN BALCONE CONDOMINIALE

http://www.wutel.net/sole50

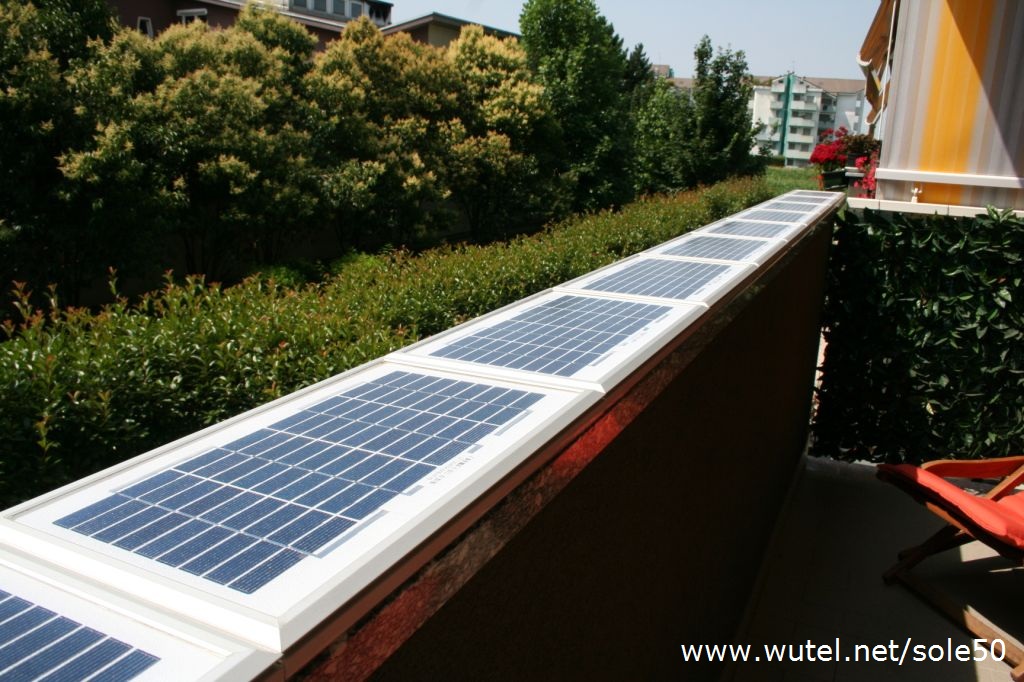

Il nostro amico simpatizzante Giovanni S. ha progettato ed installato sul balcone del proprio appartamento un piccolo impianto fotovoltaico da 50 Watt di potenza.

(clicca sulla foto per ingrandirla)

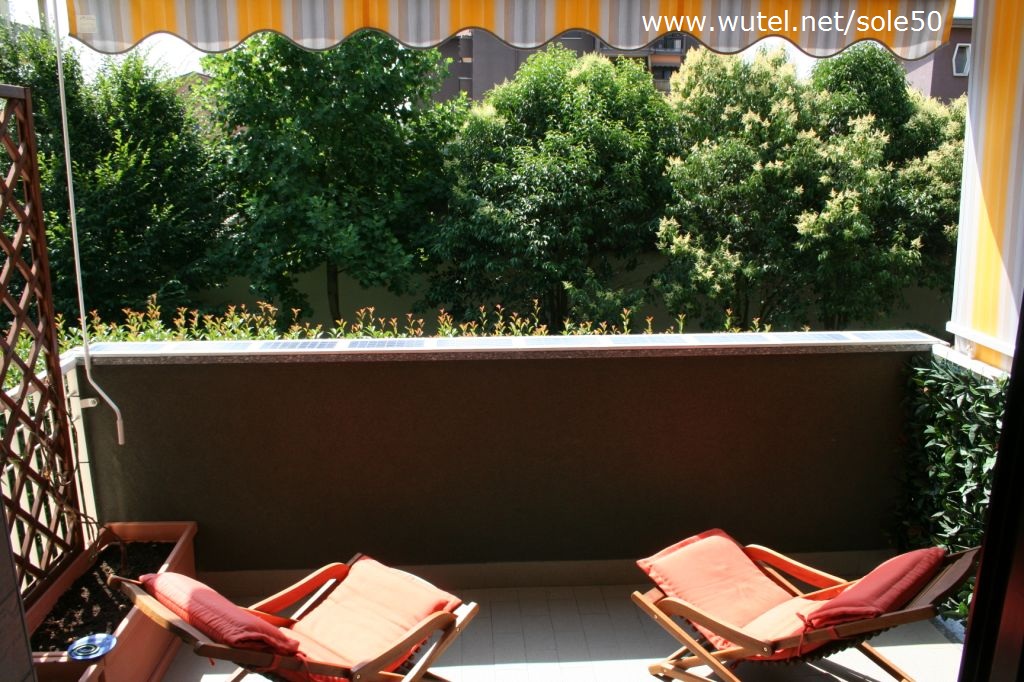

La particolare soluzione adottata per la realizzazione di questo impianto (con 10 piccoli pannelli fotovoltaici da 5Watt ciascuno), ha permesso a Giovanni e famiglia di poter  disporre di un po' d'elettricità autonoma, autoprodotta da fonte solare pulita e rinnovabile, da utilizzare per l'illuminazione domestica a LED e per la ricarica dei telefoni cellulari e di altre piccole apparecchiature elettroniche, pur avendo a disposizione soltanto un balcone ed abitando in condominio.

(clicca sulla foto per ingrandirla)



L'impianto fotovoltaico descritto in questa pagina, interamente installato "fai-da-te", è del tipo autonomo a batteria ("stand alone"), cioè non connesso alla rete elettrica nazionale.

I 50 Watt di questa realizzazione possono ovviamente sembrare molto pochi se rapportati, per esempio, ai 3.000 Watt di un'installazione fotovoltaica connessa alla rete elettrica, di solito proposta per sopperire all'intero fabbisogno  d'energia di una normale abitazione, però, come vedremo, anche questi primi 50 Watt sono già sufficienti per poter avere delle belle soddisfazioni energetiche alternative, rinnovabili, pulite, autonome, occupanti poco spazio ed a costo contenuto.

Non tutti hanno infatti la fortuna di possedere un tetto/terreno di proprietà, ben orientato e di dimensioni idonee per poter ospitare tutti i pannelli di un impianto più grande, nonché magari di poter disporre delle risorse economiche occorrenti per la sua realizzazione.

Per avere maggiori dettagli sui componenti e sulle soluzioni tecniche adottate per la realizzazione di questo piccolo ma efficiente impianto fotovoltaico autonomo da balcone, clicca sui pulsanti qui sotto:

clicca qui per: ----> DESCRIZIONE IMPIANTO

clicca qui per: ----> SCHEMA ELETTRICO

clicca qui per: ----> PANNELLO FOTOVOLTAICO

clicca qui per: ----> REGOLATORE DI CARICA

clicca qui per: ----> BATTERIA

clicca qui per: ----> INVERTER



Le potenzialità dell'energia solare sono infatti ormai molto alla portata di tutti, sia in termini di spazio (bastano infatti pochi cm/mq. di spazio per installare un pannello fotovoltaico), sia in termini di costi, durata (oltre 20 anni ! ), facilità di montaggio (fai-da-te) ed utilizzo.

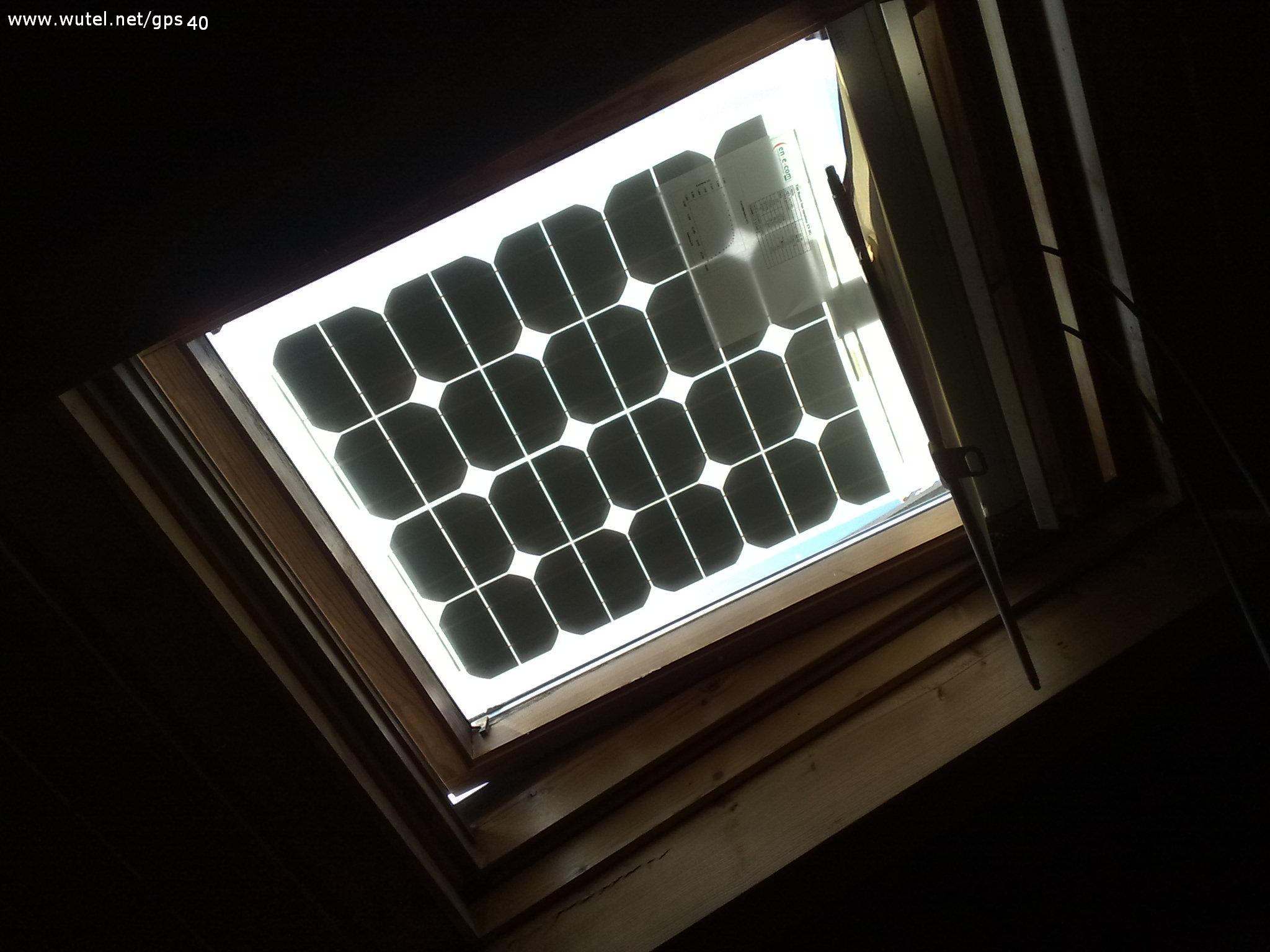

Inoltre, come in questo caso, non è indispensabile disporre di un tetto per poter posizionare i pannelli fotovoltaici. Basta anche un balcone, un terrazzo, una finestra, un lucernario, una tettoia, un palo, un giardino, un muretto, una ringhiera, ecc. ecc. .

L'indispensabile è invece, ovviamente, che l'area prescelta per il posizionamento del pannello sia il più possibile esposta al sole e senza ombre dovute ad alberi, fili, antenne, edifici, comignoli, ecc. (in generale tutti i pannelli fotovoltaici per poter funzionare bene e produrre sufficiente energia hanno bisogno di essere esposti al sole diretto e non alla semplice luce ambientale, anche se diurna).

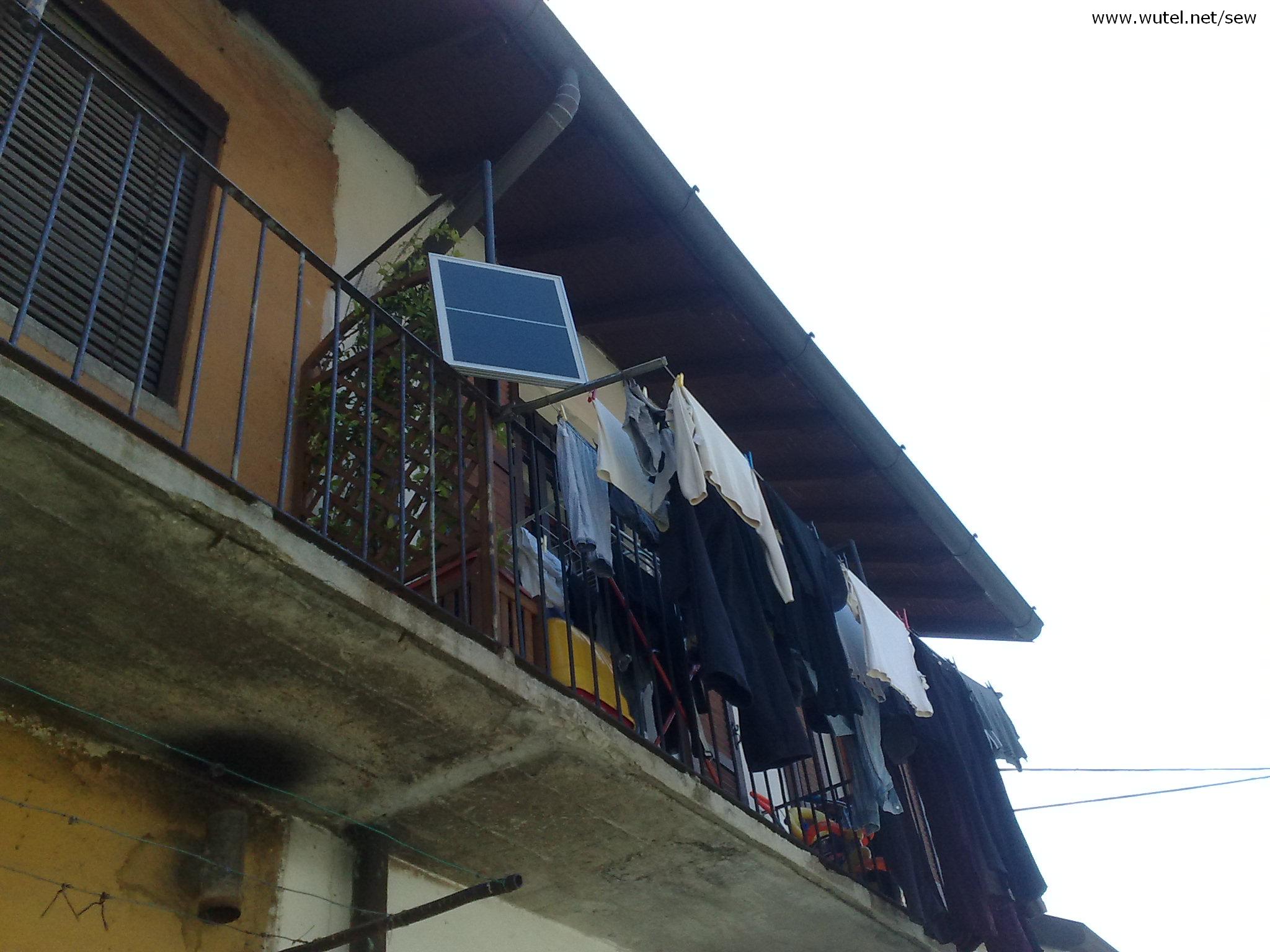

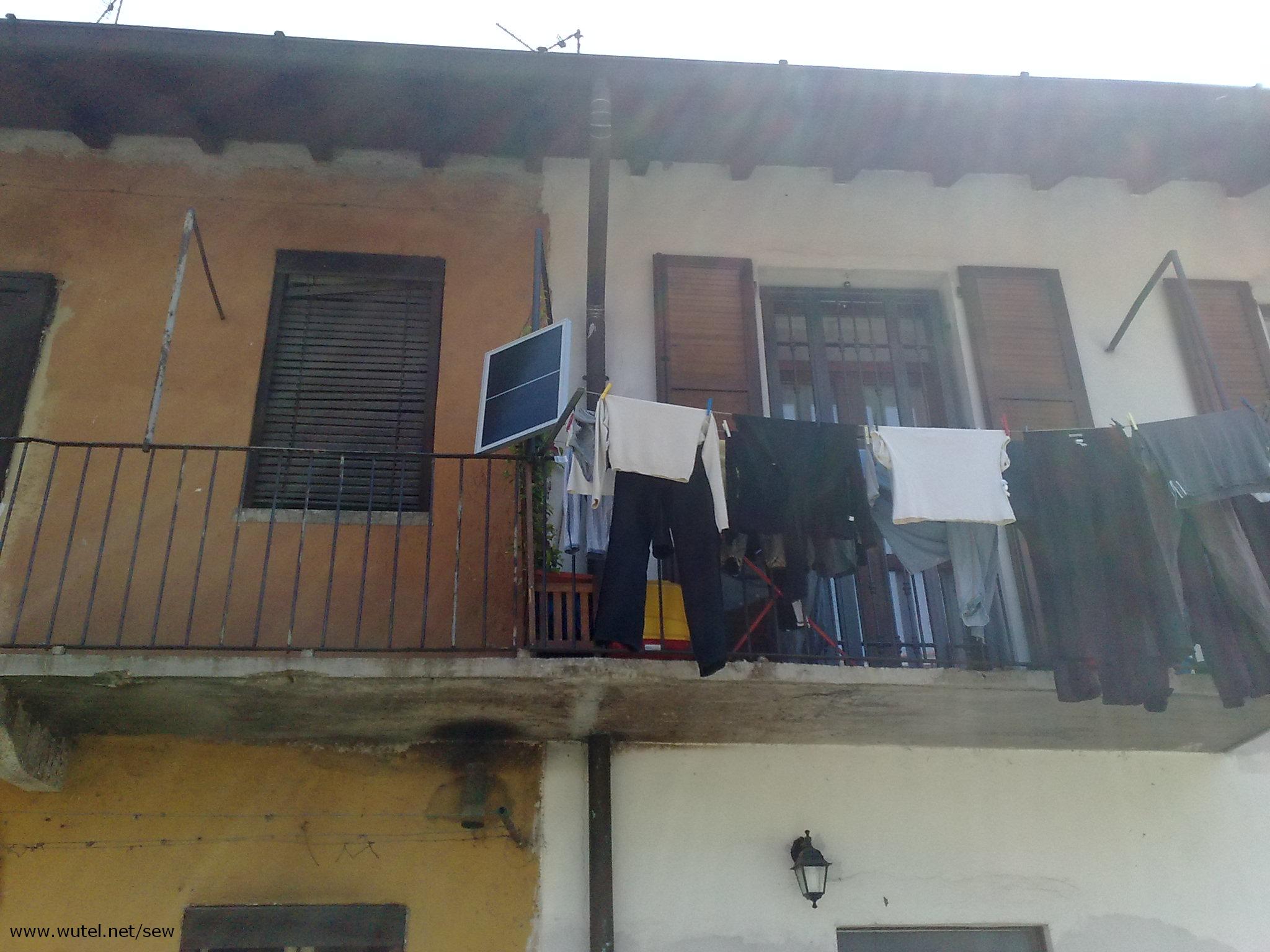

Altro esempio di fissaggio di pannello fotovoltaico ad un balcone

    (clicca sulla foto per ingrandirla)

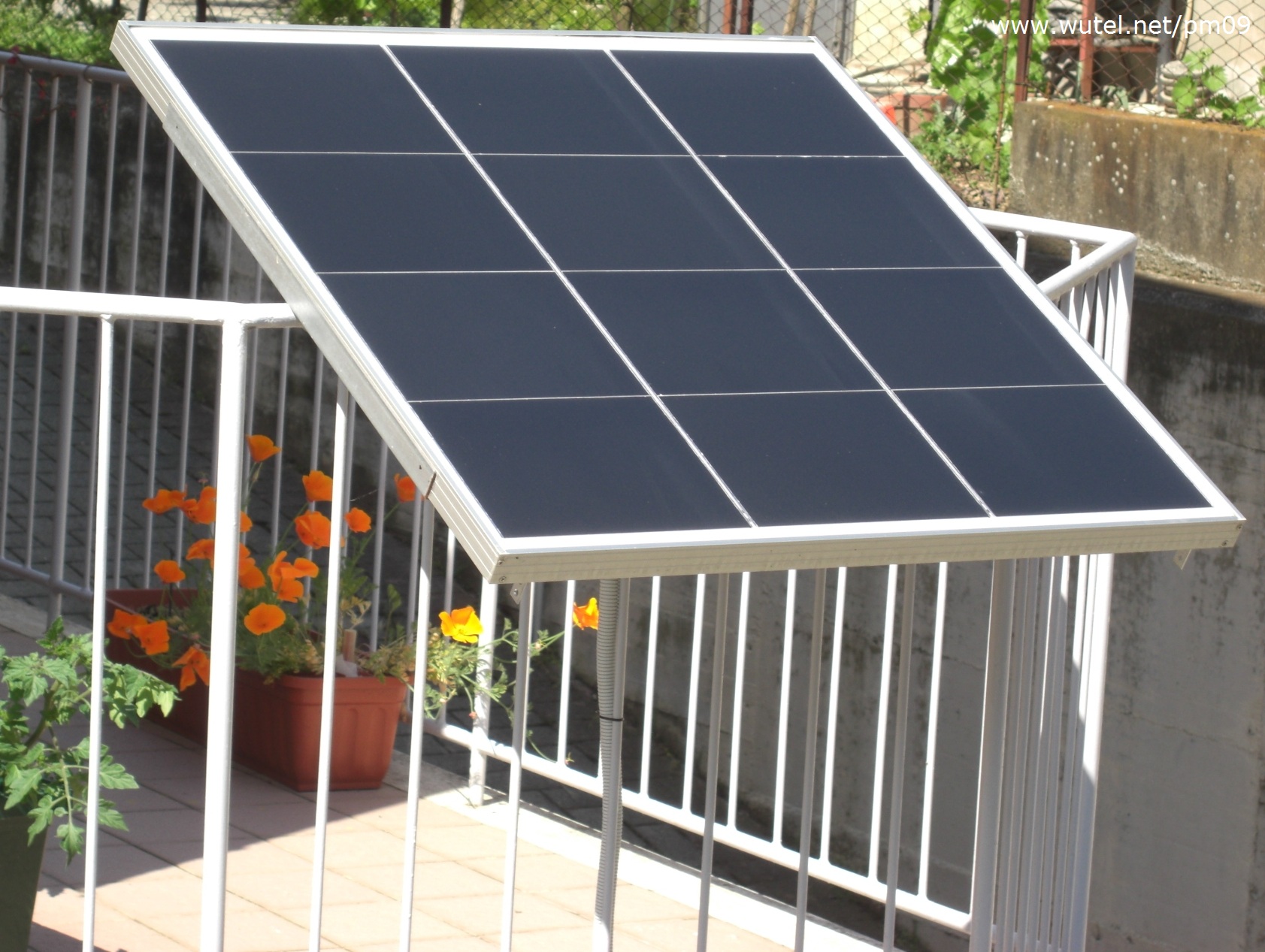

     I moduli fotovoltaici policristallini come quelli utilizzati in questo impianto non sono gli unici modelli di pannelli FV presenti sul mercato. Ne esistono infatti anche di altri tipi (per esempio quelli al silicio monocristallino, oppure quelli a "film sottile" del tipo CIS).

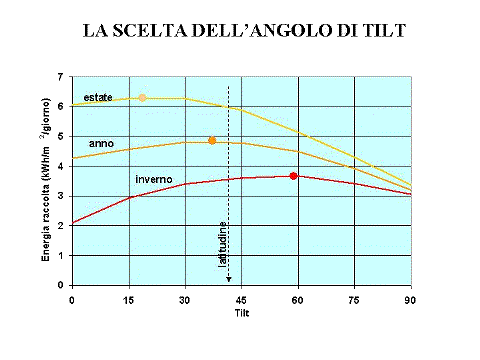

Ovviamente come regola generale per tutti gli impianti solari, il pannello fotovoltaico andrà sempre posizionato nell'area più al sole che avete, rivolto il più possibile verso SUD e con un'inclinazione rispetto al suolo (angolo di tilt), se vi è la possibilità, di circa:

60° per sfruttare al meglio il sole nel periodo invernale;

20°  per sfruttare al meglio il sole nel periodo estivo;

35° per una buona via di mezzo valida per tutte le stagioni.

Se poi magari si riuscisse anche, soprattutto per le installazioni dove il pannello risulta di più facile movimentazione (per esempio in alcune installazioni a balcone o su palo), a realizzare un semplice dispositivo che permetta di variare l'angolo d'inclinazione del modulo FV in base alle stagioni, si aumenterebbe ancora di più il rendimento dell'impianto, soprattutto nel periodo invernale dove si hanno poche ore di luce, con il Sole basso sull'orizzonte e con meno energia rispetto alle altre stagioni.

  ______________________________________________________________________________________



Inoltre, riguardo anche ad altri tipi di regolatori di carica utilizzabili negli impianti fotovoltaici autonomi, vedi la scheda tecnico/informativa riportata nel tasto qui sotto su quelli ad innovativa tecnologia "MPPT":



                     clicca qui: ----> SCHEDA SUI REGOLATORI DI CARICA MPPT



 ____________________________________________________________________

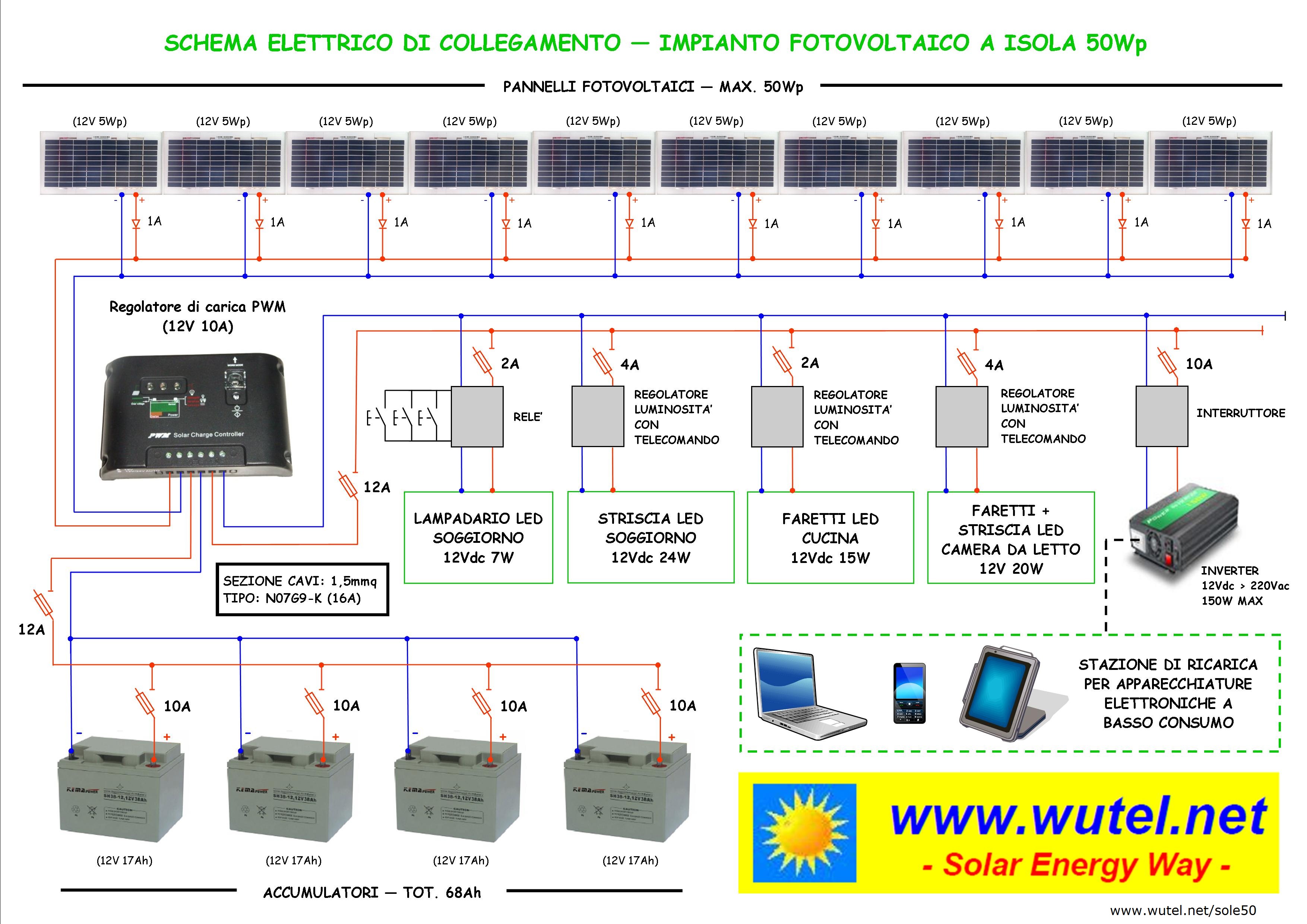

I vari componenti dell'impianto fotovoltaico vanno collegati tra loro secondo il seguente schema, rispettando assolutamente le polarità (+) e (-), con dei cavi elettrici di sezione adeguata ed avendo inoltre cura d'inserire dei fusibili di protezione da sovraccarichi e/o cortocircuiti lungo i cavi di collegamento.



(clicca sullo schema per ingrandirlo)

A proposito: le lampade a LED per casa possono anche essere autoprodotte "fai-da-te", nel colore (della luce emessa), nella forma e nella potenza luminosa che si desidera.

Inoltre, le lampade a LED "home-made" sono anche riparabili e realizzabili con componenti di riciclo!

Per esempi pratici di realizzazioni luminose a LED "fai-da-te", vedi i link qui sotto:

http://www.wutel.net/ledlamp

http://www.wutel.net/ecolamp

http://www.wutel.net/schede



PRECISAZIONI:

L'impianto ad energia solare da 50 Watt descritto in questa pagina ha comunque delle ovvie limitazioni di disponibilità energetica che vanno sicuramente tenute presenti durante il suo utilizzo. Queste limitazioni sono principalmente dovute alla ridotta potenza complessiva dei pannelli fotovoltaici installati, nonché alla capacità (Ah) delle batterie utilizzate.

Non possiamo infatti pretendere da questo piccolo impianto fotovoltaico di poter mantenere perennemente accese H24 tutte le luci a LED quando fuori non splende il sole per settimane, soprattutto nel periodo invernale.

In generale produrre ed immagazzinare energia da fonte solare non è così immediato come può sembrare. Anche la ricarica della batteria dell'impianto fotovoltaico ha bisogno dei suoi tempi.

A volte siamo troppo abituati a dare per scontato di poter sempre disporre d'energia elettrica in potenza e disponibilità illimitata. Azioniamo un interruttore e tutto deve sempre illuminarsi/funzionare (soprattutto di notte proprio quando la fonte energetica solare non è disponibile).

Questi impianti fotovoltaici autonomi, soprattutto se di limitata disponibilità energetica, sono infatti un'ottima esperienza personale di confronto sul rapporto tra i nostri consumi e la nostra capacità di produrci ed utilizzare razionalmente l'energia accumulata.

Utilizzando impianti FV a batteria impareremo sicuramente a risparmiare energia ed a utilizzarla meglio. L'indicatore a LED o a display dello stato di carica della batteria, presente nel "regolatore di carica", diventerà così l'oggetto di casa più "osservato" giornalmente rispetto agli altri quadri/soprammobili presenti nell'abitazione :-)

Queste precisazioni sui piccoli impianti fotovoltaici a batteria non devono ovviamente essere viste come una demoralizzante premessa. Anzi, sono proprio l'opposto. Uno sprone costante e continuo a migliorare le nostre "performance" energetiche e di risparmio.

Infatti, quanto descritto in questa pagina è soltanto un primo esempio di come poter iniziare a realizzare la propria piccola indipendenza energetica ad energia solare.

Ovviamente, se avete la possibilità, potete anche potenziare o installare impianti FV di maggiori dimensioni e potenza (es. 80, 120 Watt ed oltre), utilizzando pannelli solari fotovoltaici, batterie e regolatori di carica di maggiore potenzialità, in modo da poter far funzionare le vostre luci e le eventuali apparecchiature elettroniche/informatiche per più ore e per più giorni in caso di condizioni meteo senza o con poco sole.

Maggiore sarà la disponibilità energetica del/dei pannello/i e della batteria, maggiore sarà anche la possibilità di poter collegare altri apparecchi elettrici e/o altre lampade d'ambiente, piccoli TV portatili LCD/LED, stereo, caricabatterie per biciclette elettriche, ecc. (anche producendosi una parte d'energia a 220Volt per quelle apparecchiature che proprio non riusciamo a far funzionare a 12Volt, grazie all'apparecchio aggiuntivo all'impianto chiamato "inverter"). Per la realizzazione di impianti fotovoltaici di potenza maggiore, attenzione alla sezione dei cavi utilizzati nei collegamenti. Infatti più la potenza del vostro impianto sarà elevata, maggiore dovrà essere la sezione dei conduttori elettrici che utilizzerete nei collegamenti tra i vari componenti (es. 4 - 6 - 10 mmq.).

_______________________

Per vedere altre realizzazioni fotovoltaiche "fai-da-te", clicca sul pulsante qui sotto:



FOTOVOLTAICO "FAI-DA-TE"





______________________________________________________________________



Attenzione!  Per la vostra sicurezza è importante ricordare che durante l'assemblaggio dei vari componenti dell'impianto fotovoltaico dobbiamo assolutamente rispettare tutte le vigenti norme di sicurezza quando utilizziamo i vari utensili, facendo inoltre verificare da una persona esperta e qualificata, prima del collegamento della batteria e del pannello fotovoltaico, la corretta esecuzione di tutti i collegamenti elettrici realizzati.



......
